Выжимной подшипник сцепления: принцип действия, симптомы неисправности

64 9 62k

102 5 120k

Сегодня наиболее распространены системы сцепления с двумя дисками – ведущим, жестко сцепляемым с коленчатым валом и ведомым, передающим крутящий момент на КПП. Для переключения передач или перевода автомобиля на холостой ход требуется разъединение дисков сцепления, которое осуществляется с помощью выжимного подшипника, оттягивающего ведомый диск от ведущего.

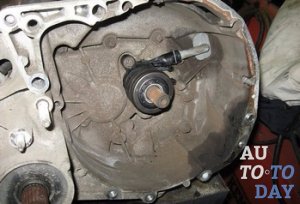

Местоположение выжимного подшипника

Это важный элемент системы сцепления, и одновременно одна из наиболее уязвимых деталей. Выжимной подшипник сцепления в процессе движения автомобиля находится в состоянии покоя, включаясь в работу только при переключении передач. Поломка такой мелкой запчасти гарантирует невозможность дальнейшей эксплуатации авто, так что менять подшипник нужно сразу же при появлении явных признаков его неисправности.

Стоит деталь от 300 до 1500 и более рублей в зависимости от производителя и модели автомобиля. Замена подшипника на СТО обойдется в 3000-7000 рублей, поэтому при наличии желания, возможности и нормального комплекта автоинструментов есть смысл сделать это самостоятельно и хорошо сэкономить.

Виды выжимных подшипников

Сейчас распространены два типа выжимных подшипников:

роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг;
гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.

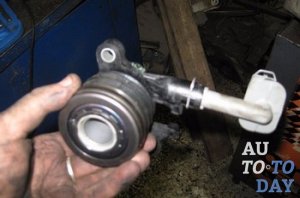

Гидравлический выжимной подшипник

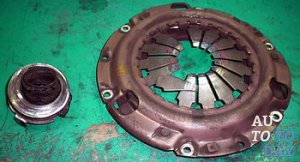

Роликовый выжимной подшипник

Принцип действия

Задача выжимного подшипника заключается в обеспечении соединения и разъединения сцепления при нажатии на педаль в салоне автомобиля. Принцип работы детали довольно прост:

ведомый диск нажимным диском поджимается к маховику, за счет чего и обеспечивается сцепление;
давление на нажимной диск обеспечивается диафрагменной пружиной, на внутренние лепестки которой и воздействует выжимной подшипник сцепления;
передвижение подшипника, инициирующее разъединение дисков обеспечивается вилкой сцепления.

Выжимной подшипник в системе сцепления автомобиля

Причины и признаки поломки выжимного подшипника

Причиной поломки данной детали являются неравномерные нагрузки на нее в момент, когда сцепление выжато, и она уходит назад вместе с ведомым диском. По этой причине долго удерживать педаль сцепления при включенной передаче строго не рекомендуется. В принципе, это надежная и долговечная деталь, а выходит из строя она чаще всего у автомобилистов-новичков.

Самый главный симптомы износа подшипника – появление легкого стука при выжимании педали сцепления. Если звук появился летом, это почти гарантия грядущих проблем, если же он пришел вместе с морозами, может иметь место элементарное изменение линейных размеров стакана подшипника из-за падения температуры на улице. Выжимной подшипник в большинстве автомобилей обладает неоспоримым достоинством – высокой прочностью, поэтому даже при появлении шума вы можете себе позволить некоторое время ничего не предпринимать, а понаблюдать за тем, не усиливается ли он.

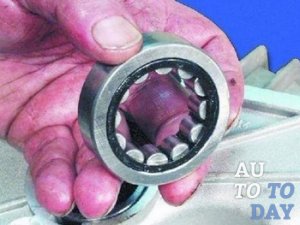

Как проверить выжимной подшипник

Проверка выжимного подшипника сцепления проводится на слух при выжимании педали, когда он в работе (вращается). В зависимости от стадии и характера износа (малое количество смазки или пошла выработка) звук будет отличатся, он может как просто гудеть, так и шуметь или издавать другие неприятные звуки в районе коробки. Но не стоит путать эти звуки с теми, что могут возникать когда педаль сцепления даже не выжата, поскольку такой признак будет указывать на подшипник первичного вала.

Замена выжимного подшипника сцепления

Если подшипник все же нужно менять, придется выполнить следующую последовательность действий:

демонтаж КПП;
отсоединение от муфты концов пружинного фиксатора;
снятие с направляющей втулки подшипника;
отсоединение пружинного держателя;
снятие подшипника с муфты и установка новой детали.

Перед установкой детали на направляющую втулку, их поверхности необходимо щедро смазать консистентной смазкой.

В заключение следует отметить, что выжимные подшипники могут без проблем служить до 150 000 километров пробега, однако часто их приходится менять каждые 50 000 км из-за ошибок водителя и плохих дорог, разрушающих весь автомобиль, в том числе и сцепление.

avtoexperts.ru

Одним из наиболее важных узлов автомобиля с механической трансмиссией является сцепление. Именно благодаря ему происходит кратковременное разъединение ведущего и ведомого дисков. Это позволяет произвести плавное начало движения транспортного средства, а также последующее переключение с одного передачи, на другую. Сам процесс отключения сцепления осуществляется выжимным подшипником (выжимной муфтой) – деталь смещает ведомый диск от ведущего.

Качество и ресурс подшипника довольно велики и поломки узла сцепления связанные именно с выжимной муфтой случаются редко. И всё же, стоит помнить, что при изношенном подшипнике дальнейшее использование автомобиля станет невозможным. По этой причине при первых признаках неисправности следует позаботиться о замене детали.

Виды и принцип действия

Существует два основных вида выжимных подшипников:

Механические муфты сейчас можно встретить только на автомобилях советского автопрома. Однако некоторые отечественные транспортные средства, такие как Lada Priora, всё ещё снабжены именно этим видом выжимных подшипников. Это связано с простотой конструкции, неприхотливостью механизма, а так же его низкой себестоимостью.

Механический привод

Работа механической муфты довольно проста. В её работе задействованы следующие элементы сцепления:

Когда сцепление включено деталь находится в состоянии покоя и никак не участвует в работе узла. При нажатии на педаль трос сцепления натягивается и приводит в действие вилку, которая смещает выжимную муфту по первичному валу МКПП к лепесткам диафрагменной пружины. При этом происходит разъединение маховика с ведомым диском.

На стыке соединения троса с вилкой сцепления предусмотрен регулятор холостого хода педали – расстояние пройденное педалью без какого-либо усилия. В случае если при переключении передач наблюдаются рывки, то первым делом следует уделить внимание именно регулятору свободного хода. Свободное хождение педали должно быть в пределах 35 – 50мм. Нормальное расстояние холостого хода для каждого автомобиля индивидуально и прописано в технической документации. Однако в некоторых случаях оно требует корректировки.Изменение холостого хода педали осуществляется регулирующей гайкой.

Несмотря на простоту и неприхотливость устройства, механический привод отличается низким КПД, в связи с чем и постепенно уходит в прошлое.

Гидравлический привод

Гидропривод устроен несколько сложнее. В его конструкцию входит гидравлическая магистраль, состоящая из главного и рабочего цилиндра выжимной муфты, а также бачка и трубопровода. По своему принципу действия гидравлический привод сцепления очень похож на тормозную систему, а в качестве рабочей жидкости используется обыкновенная тормозная жидкость.

При нажатии на педаль в главном цилиндре создаётся высокое давление жидкости, которое передаётся по трубопроводу к рабочему цилиндру. Под воздействием давления в гидромуфте происходит смещение выжимного подшипника к диафрагме. При этом происходит отключение сцепления.

Гидравлический привод имеет гораздо больший КПД по сравнению с механическим. Кроме того, сопротивление жидкости, создаваемое в магистрали способствует более плавному включению сцепления.

Основной недостаток этой конструкции заключается в сложности ремонта системы и возможность проникания в магистраль воздуха, из-за которого педаль сцепления может просто провалиться.

Комбинированный привод

Устройство комбинированного привода заключается в том, что при нажатии педали сцепления вступает в работу гидросистема. Однако давление жидкости воздействует не на саму выжимную муфту, а на вилку сцепления, которая и смещает подшипник по оси ведущего вала трансмиссии.

Возможные неисправности и их диагностика

Выжимной подшипник изготовлен из довольно прочных материалов и его поломки случаются крайне редко. Кроме того, деталь задействуется только при выключенном сцеплении, а всё остальное время находится в состоянии покоя. Но всё же неисправность узла вполне может быть связана с выходом его из строя.

• Проявление хрустящих или стучащих шумов при выжиме сцепления

• Периодический клин педали

• Проваливание педали сцепления.

Повышенная шумность возникает из-за появления люфтов в детали, её отдельные части начинают перекашиваться и препятствовать нормальному вращению подшипника. При этом дальнейшая эксплуатация автомобиля возможна, но медлить с ремонтом не рекомендуется, поскольку в любой момент деталь может полностью рассыпаться, и переключение передач станет невозможным.

Постоянный хруст свидетельствует о полном разрушении сепаратора подшипника. Его частицы проникают в зону соприкосновения тел вращения, что и вызывает хрустящий звук.

В гидравлическом или комбинированном приводе лёгкость нажатия педали, её проваливание говорят о том, что в системе имеется утечка и воздушные пробки. Нарушение герметичности магистрали требует безотлагательного ремонта.

Ресурс детали на большинстве транспортных средств составляет 150 000 км. Но при нарушениях эксплуатации это число может сократиться почти вдвое. Длительное выжимание сцепления или его неполноценное отключение при переключении передач пагубно отражаются на состоянии детали и приводят к быстрому износу.

Замена выжимного подшипника

Выжимной подшипник является не восстанавливаемой деталью и при износе требует полноценной замены. Его стоимость колеблется в пределах 1500 – 3000 рублей, в зависимости от марки автомобиля и производителя детали. При установке в автосервисе придётся дополнительно заплатить 5000 – 7000.

И всё же ремонт вполне можно провести самостоятельно. Для этого следует поднять автомобиль и обездвижить его. Далее, всё делается по следующим пунктам:

• Сливается масло из КПП

• Откручиваются все болты фиксирующие трансмиссию к мотору

• Демонтируется коробка передач вместе с узлом сцепления (если демонтажу препятствует выхлопная труба, её также следует снять)

• С узла сцепления снимаются ведомый диск и диафрагменная пружина.

• Теперь можно снять и износившейся подшипник, предварительно вытянув вилку сцепления или отключив трубки гидросистемы. При этом стоит визуально оценить их состояние, если на вилке видны трещины или магистраль имеет повреждения, то их нужно обязательно заменить.

• Далее, ведущий вал смазывается любой подручной смазкой и на него одевается новая выжимная муфта.

• Дальнейшая сборка проводится в обратном порядке.

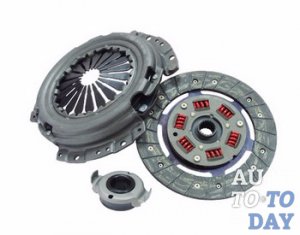

Нередко при замене подшипника многие автомобилисты меняют и диск сцепления.

Выжимной подшипник сцепления — как он работает?

Выжимной подшипник сцепления — как он работает?
1. Выжимной подшипник сцепления: как это работает?
2. Причины, по которым выжимной подшипник сцепления может выйти из строя
3. Замена выжимного подшипника сцепления: в чем заключается задача автовладельца?

Опять же хотим сделать акцент на том, что в автомобильном механизме нет важных и не важных деталей. Каждый шуруп и гаечка всегда должны находятся на своем месте, иначе рано или поздно их отсутствие может привести не просто к поломке одной из деталей, но и более трагичным последствиям. Все это непосредственно имеет отношение и к системе сцепления автомобиля и к выжимному подшипнику сцепления, который не просто является ее частью, а играет очень важную роль в работоспособности всей машины. Ведь именно при помощи этого элемента передается нажимное усилие, которое от вилки сцепление идет дальше на паук корзины и непосредственно на ступицу колеса, которое является ведущим.

Но вся важность, которую имеет подшипник сцепления, совсем не означает, что все автовладельцы владеют исчерпывающей информацией о его устройстве. Чтобы заполнить этот пробел, мы и решили посвятить этому вопросу статью, в которой рассмотрим, как работает выжимной подшипник сцепления, как он «ломается» и ремонтируется.

1. Выжимной подшипник сцепления: как это работает?
2. Причины, по которым выжимной подшипник сцепления может выйти из строя
3. Замена выжимного подшипника сцепления: в чем заключается задача автовладельца?

1. Выжимной подшипник сцепления: как это работает?

Важно отметить, что благодаря подшипнику обеспечивается не только выключение, но и включение сцепления автомобиля. Но самое важное, о чем обязательно стоит знать – такие подшипники бывают двух типов:

1. Роликовый или шариковый. Этот тип работает на основе жесткой связи между тягами, при помощи которых эти механические узлы и передают усилие на подшипник.

2. Гидравлический. Здесь усилие создается благодаря гидросистеме. Ее преимущество заключается в том, что педаль сцепления становится более чувствительной и не требует воздействия большой силы.

Для чего же автомобилю нужно сцепление? Во-первых, для того, чтобы очень плавно отсоединить автомобильный двигатель от трансмиссии, когда Вы переключаете передачи. Ведь благодаря этому обеспечивается предохранение элементов трансмиссии от излишних перегрузок. Второе важное значение сцепления – благодаря ему происходят гашение колебаний. Теперь перейдем к изучению схемы, по которой работает система сцепление любого автомобиля:

— нажимной диск, который соединен непосредственно с корпусом автомобиля, прижимает к маховику автомобиля ведомый диск;

— ступица ведомого диска непосредственно соединена с первичным валом и без проблем может по нему перемещаться;

— внутри самой ступицы находятся специальные демпферные пружины, благодаря которым происходит гашение колебаний, а также обеспечивается плавное движение автомобиля;

— но нажимной диск не способен функционировать без подачи на него специального усилия. Это усилие поступает на него от диафрагменной пружины;

— весь внутренний диаметр диафрагменной пружины сделан из металлических «лепестков».

Вот именно на эти «лепестки», которые мы упомянули последними, и воздействует выжимной подшипник. Также, эту деталь довольно часто называют «подшипником выключения сцепления», что не менее точно отображает его функциональное предназначение. Располагается эта важная деталь на оси вращений и, как Вы уже могли понять, выполняет функцию передатчика между приводом и сцеплением. Сам же подшипник передвигается вместе с муфтой выключения, которую в действие производит вилка сцепления.

2. Причины, по которым выжимной подшипник сцепления может выйти из строя

Наиболее распространенной причиной выхода из строя выжимного подшипника сцепления является неправильная эксплуатация, которая приводит к его преждевременному износу. В чем же может заключаться эта неправильная эксплуатация? А заключается она в неравномерных нагрузках, которые оказываются на описываемую деталь. Происходит это тогда, когда включив передачу, Вы еще очень долго задерживаете ногу на педали сцепления. Ведь в это время наш подшипник уходит назад со своего привычного положения, уводя и ведомый диск. Задерживаясь в таком непривычном положении он подвергается неимоверным нагрузкам, в результате чего может даже нарушаться его целостность.

Но если говорить о характеристиках выжимного подшипника сцепления в целом, то эту деталь стоит назвать достаточно надежной и долговечной. Поэтому, правильно эксплуатируя – Вы даже не будете о ней вспоминать. Чаще всего морочиться с нею приходится водителям-новичкам, которые не учитывают или же не знают о подобных предостережениях.

Но понять, как изнашивается подшипник мало. Важно знать, в чем проявляется такой его недостаток. Самыми главными «симптомами», которые указывают на этот факт, являются характерные звуки в виде стука, которые проявляются во время нажатия педали сцепления при работающем двигателе. Но и здесь есть один важный момент, который может полностью развеять все Ваши переживания: если этот стук усиливается исключительно в холодное время года, стук может быть вызван совсем не износом подшипника, а физическими свойствами стакана, в котором находится сам подшипник. Дело в том, что обсуждаемая нами деталь изготавливается из очень качественной и прочной стали, обладающей низким коэффициентом линейного расширения. То есть, под воздействием разных температурных режимов подшипник не сужается и не расширяется. Но вот главная проблема заключается в том, что от мороза может сужаться стакан, что и приводит к появлению характерных стуков.

Но еще до появления таких стуков, могут проявляться и другие признаки, сигнализирующие водителю о приближающейся поломке выжимного подшипника сцепления. Речь идет об его пробуксовывании и неполном выключении. Например, таким признаком может быть ситуация, когда Вы полностью выжимаете педаль сцепления (при этом мотор активно работает), машину очень сложно переключить с одной передачи на другую. Также, посторонние шумы и трески могут проявляться не только при нажатии на педаль сцепления, но и во время включения передач.

Также, на то, что скоро придется производить замену описываемой детали, укажет и то, что увеличился свободный ход педали, а во время пробуксовки сцепления и отпускании педали в салоне чувствуется слабый запах гари, ухудшается движения автомобиля. К числу таких признаков, хотя и намного реже, также относят перегрев двигателя и возросший расход топлива.

Но даже если Вы и не учли некоторых важным аспектов эксплуатации выжимного подшипника сцепления и он вышел из строя, переживать не стоит. Приобрести эту деталь в специализированных магазинах не составит особого труда, хотя и придется немного потратиться, а вот установку детали Вы вполне сможете произвести самостоятельно. Как это сделать мы Вам и расскажем далее.

3. Замена выжимного подшипника сцепления: в чем заключается задача автовладельца?

Сам процесс замены не является трудоемким и не займет у Вас много времени. Главное, правильно выполнять все указания из инструкции, которую мы Вам приводим, а также не перепутать ее этапы:

1. Снимаем с фиксированного места коробку передач автомобиля, которая будет мешать нам добраться до нашего подшипника. Также, не забудьте вывести из зацепления с муфтой концы пружинного фиксатора.

2. Снимаем изношенный выжимной подшипник сцепления с направляющей втулки.

3. Разжимаем лапки пружинного держателя и снимаем его с места фиксации, что позволит нам беспрепятственно снять подшипник с муфты, на которой он и располагается.

4. Однако, ни в коем случае не стоит спешить с установкой новой детали. Перед этим необходимо очень тщательно проверить ее исправность. Новый подшипник должен отличаться легким вращением, без заеданий и наличия люфтов.

5. Полностью исправную и работоспособную новую деталь устанавливаем на муфту. Очень важно, чтобы выступающая часть внутреннего кольца муфты смотрела в сторону. Именно в таком положении эту выступающую часть и фиксируем при помощи держателя.

6. Перед тем, как установить выжимной подшипник сцепления на направляющую втулку, не забудьте хорошо ее смазать специальной консистентной смазкой.

7. Фиксируем подшипник вместе с муфтой при помощи пружинного фиксатора и не забываем поставить на прежнее место коробку передач Вашего автомобиля.

Ну и конечно же, не стоит забыть о самом финальном этапе процесса замены выжимного подшипника сцепления – проверки его работоспособности непосредственно на автомобиле. Для этого, запускаем двигатель и выжимаем сцепление, прислушиваясь, нет ли при этом посторонних звуков. Если все хорошо – можете без страха отправляться в путь, не забывая при этом главные правила того, как необходимо эксплуатировать сцепление и выжимной подшипник сцепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как работает выжимной подшипник сцепления, неисправности и способы проверки

Классическое сцепление в автомобиле состоит из трёх основных деталей: нажимного диска с пружиной, ведомого диска и муфты выжима. Последнюю деталь принято называть выжимным подшипником, хотя на самом деле она состоит из нескольких функциональных элементов, но работают и заменяются они обычно как единое целое.

Какую функцию выполняет выжимной подшипник сцепления

Муфта сцепления при работе может находиться в одном из трёх состояний:

полностью включено, то есть нажимной диска (корзина) со всем усилием своей мощной пружины давит на ведомый диск, заставляя его прижаться к поверхности маховика для передачи всего крутящего момента двигателя на шлицы первичного вала трансмиссии;
выключено, при этом давление с фрикционных поверхностей диска снято, его ступица слегка сдвигается по шлицам и коробка передач размыкается с маховиком;
частичное включение, диск прижимается с дозированным усилием, накладки пробуксовывают, скорости вращения валов двигателя и коробки отличаются, режим применятся при трогании с места или в иных случаях, когда момента двигателя не хватает для полного обеспечения потребностей трансмиссии.

Чтобы управлять всеми этими режимами, необходимо снять часть усилия с пружины корзины или освободить диск полностью. Но нажимной диск закреплён на маховике и вращается вместе с ним и пружиной на большой скорости.

Войти в контакт с лепестками диафрагменной пружины или рычагами набора цилиндрических пружин возможно лишь через подшипник. Его наружная обойма механически взаимодействует с вилкой выключения сцепления, а внутренняя непосредственно подводится к контактной поверхности пружины.

Место расположение детали

Муфта выжимного подшипника расположена внутри картера сцепления, который соединяет блок цилиндров двигателя с коробкой передач. Первичный вал коробки выступает из её картера, а снаружи на нём выполнены шлицы для скольжения ступицы ведомого диска сцепления.

Часть вала, расположенная со стороны коробки, прикрыта цилиндрическим кожухом, выполняющим роль направляющей, по которой перемещается выжимной подшипник.

Устройство

Муфта выжима состоит из корпуса и непосредственно подшипника, обычно шарикового. Наружная обойма закреплена в корпусе муфты, а внутренняя выступает и входит в контакт с лепестками корзины или прижатым к ним дополнительным переходным диском.

Усилие выжима от педали сцепления или актуаторов электронного управления через гидравлическую или механическую систему привода передаётся на корпус выжимного, что заставляет его двигаться в сторону маховика, сжимая пружину корзины.

При снятии усилия сцепление включается за счёт усилия пружины, а выжимной подшипник перемещается в своё крайнее положение в сторону коробки.

Существуют системы с нормально включенным или выключенным сцеплением. Последние используются в преселективных коробках с двойным сцеплением.

Подшипники подразделяются на работающие с зазором, то есть полностью отходящие от лепестков пружины, и беззазорные, всегда прижатые к ним, но с разным усилием.

Вторые получили наибольшее распространение, поскольку рабочий ход муфты включения с ними минимален, сцепление работает более точно и без лишних разгонов внутренней обоймы выжимного в момент касания опорной поверхности лепестков.

Кроме этого, подшипники классифицируются по способу организации их привода, хотя это касается лишь их конструктивного оформления.

Механический привод

При механическом приводе педаль обычно соединяется с оболочечным тросиком, через который усилие передаётся на вилку выжима.

Вилка представляет собой двуплечий рычаг с промежуточной шаровой опорой. С одной стороны её тянет тросик, другая толкает выжимной подшипник, охватив его с двух сторон, избегая перекоса за счёт своей плавающей посадки.

Комбинированный

Комбинированный гидравлический привод позволяет уменьшить усилие на педали и работает более плавно. Конструкция вилки аналогична механике, но толкает её шток рабочего цилиндра привода.

Давление на его поршень оказывает гидравлическая жидкость, подаваемая из соединённого с педалью главного цилиндра сцепления. Недостатком является усложнённость конструкции, повышенная цена и необходимость в обслуживании гидравлики.

Гидравлический привод

Полностью гидравлический привод лишён таких деталей, как вилка и шток. Рабочий цилиндр объединён с выжимным подшипником в единую гидромеханическую муфту, расположенную в картере сцепления, снаружи к нему подходит лишь трубопровод.

Это позволяет повысить герметичность картера и увеличить точность работы, избавившись от промежуточных деталей.

Недостаток один, но он существенен для владельцев бюджетных машин – менять выжимной подшипник приходится в сборе с рабочим цилиндром, что резко повышает стоимость детали.

Неисправности

Неисправность выжимного подшипника почти всегда связана с его естественным износом. Чаще всего он ускоряется из-за негерметичности полости шариков, старением и вымыванием смазки.

Усугубляется ситуация при высоких тепловых нагрузках из-за частых пробуксовок сцепления и перегрева всего пространства картера.

Иногда выжимной подшипник теряет подвижность, подклинивая на своей направляющей. Сцепление при включении начинает вибрировать, изнашиваются его лепестки. Возникают характерные рывки при трогании с места. Возможен полный отказ с поломкой вилки.

Методы проверки

Чаще всего подшипник проявляет свои проблемы гулом, свистом и хрустом. У разных конструкций проявление может обнаружиться в различных режимах.

Если привод выполнен с зазором, то при правильной регулировке подшипник без нажатия на педаль не касается корзины и никак себя не проявляет. Но стоит попытаться выжать сцепление, как появляется гул. Громкость его зависит от хода педали, пружина имеет нелинейную характеристику и в конце хода усилие и звук ослабевают.

В самых распространённых случаях зазор не предусмотрен, подшипник прижат к корзине постоянно, и его звук лишь меняется, но не пропадает. Поэтому его путают с шумом первичного вала коробки.

Отличие в том, что вал коробки при включённой передаче, выжатом сцеплении и неподвижной машине не вращается, а значит и шуметь не может.

Замена выжимного подшипника

В современных автомобилях ресурс всех составляющих частей сцепления примерно равен, поэтому замена производится комплектом. Наборы так и продаются, в упаковке лежат корзина, диск и выжимной подшипник.

Исключение – случай совмещения выжимного с рабочим цилиндром гидропривода. Эту деталь в комплект не кладут, она приобретается отдельно, но менять её следует при любых проблемах со сцеплением.

Для замены снимается коробка передач. На некоторых автомобилях её лишь отодвигают от двигателя, работая через образовавшийся зазор. Такой приём экономит время только при высокой квалификации мастера. Но делать так не рекомендуется, поскольку в картере сцепления есть места, требующие визуального контроля.

Например, вилка, её опора, сальник первичного вала, опорный подшипник в торце коленвала и маховик.

Всегда лучше снять коробку полностью. После чего замена выжимного подшипника никакого труда не составит, он просто снимается с направляющей, и его место занимает новая деталь.

Направляющую следует слегка смазать, если в инструкции к конкретному набору чётко не оговорено, что смазка не требуется.

Как выбрать выжимной подшипник сцепления

LACETTI sedan (J200) (03.03 — )

KIMO hatchback (A1, S12) (07 — )

Выжимной подшипник является важной часть системы сцепления в автомобиле. Именно он обеспечивает нормальную передачу крутящего момента от автомобильного коленвала на ведущий вал КПП. К тому же, подшипник, не смотря на кажущуюся простоту, ответственен за нормальное соединения ДВС с трансмиссией, защиту двигателя и коробки от ударных нагрузок, плавное движения автомобиля при переключении передач. Если подшипник выходит из строя, ни о какой нормальной работе сцепления речи идти не может. Грамотному автолюбителю стоит знать, как устроена эта деталь, каковы признаки ее неисправности и как выбирать запчасть для замены в случае необходимости. Avto.pro расскажет подробнее.

Функциональные особенности выжимных подшипников

Над созданием автомобильных механизмов сцепления инженеры работали долгое время. Одни идеи прижились, другие пришлось откинуть. Современные детали сцепления отличаются простой и высокой надежностью. Одной из таких деталей и является выжимной подшипник. Он бывает двух видов:

Гидравлический;
Механический.

Механические подшипники состоят из муфты, вилки, пружинной скобы и собственно подшипника (роликового или шарикового). Деталь в сборе монтируют на специальную направляющую ведущего вала автомобильной КП, в которой он может перемещаться в продольном направлении. К нему крепится вилка, внешне напоминающая коромысло. Именно она принимает усилие, которое прикладывает водитель к педали сцепления. Усилие передается приводу, после чего привод передает его выжимному подшипнику. Подшипник, перемещаясь внутри направляющей, теперь передает усилие отжимным рычагам. Как результат, жесткая связь автомобильной трансмиссии под управлением водителя прерываются. Стоит водителю отпустить педаль сцепления, как нагрузка с подшипника снимается и он возвращается в свое изначальное положении прижимными пружинами и рычагами.

Гидравлические выжимные подшипники от обычных механических отличаются более сложной конструкцией. Они работают с учетом того, что усилие будет передаваться не через систему механических элементов, а за счет давления жидкости. Конструктивно гидравлический подшипник включает в себя вот такие элементы:

Пыльник и уплотнители;
Цилиндр;
Поршень и стопор поршня;
Собственно подшипник;
Пару штуцеров.

Результат работы системы сцепления тот же: при нажатии на педаль жесткая связь ДВС с трансмиссией пропадает, а при отпускании педали она снова появляется, так как детали возвращаются в свое обычно положение. Разница лишь в том, что усилие на рычаги выключения передается от поршня выжимного гидроподшипника .

Почему выжимной подшипник выходит из строя

Несмотря на относительную простоту, выжимной подшипник рано или поздно ломается и перестает выполнять свои функции. Первое, на что водителям стоит обращать внимание, так это на появление нехарактерных звуков при нажатии на педаль сцепления. Этот звук обычно становится сильнее при эксплуатации автомобиля на холоде. Зачастую шумность работы подшипника зимой повышается просто потому, что стакан, в котором он располагается, имеет не самый маленький в сравнении с другими деталями сцепления коэффициент линейного расширения. Проще говоря, он сильнее реагирует на перепады температур. Но если подшипник «звучит» в любое время года, его нужно проверять. К этому мы еще вернемся.

Владельцу автомобиля нужно помнить о следующем: продолжительные воздействия на педаль сцепления на включенной передаче медленно, но верно расходует ресурс выжимного подшипника . При выжатом сцеплении подшипник как бы отходит назад, уводя с собой и ведомый диск. При постоянном воздействии на подшипник он принимает неравномерные нагрузки. Особенно от их воздействия страдают гидравлические подшипники. По сути, ключевые элементы подшипника стареют намного быстрее – вся деталь не выйдет из строя внезапно, но прослужит меньше обещанного производителем срока.

Проверка выжимного подшипника и основные неисправности

К несчастью, определить остаточный ресурс выжимного подшипника при помощи инструментов нельзя. Существует ряд косвенных признаков , указывающих на скорую поломку детали. Эти признаки у гидравлических и механических подшипников несколько отличаются. Вот что автолюбителю стоит знать:

Если КПП шумит, сцепление «ведет» или же пробуксовывает, а передачи не переключаются, нужно в первую очередь проверить, отрегулирован ли привод сцепления. Обратите внимание на то, есть ли зазоры между вилкой и штоком рабочего цилиндра. Неисправный подшипник надо прослушать: при нажатии на педаль сцепления он издает шум, а при отпускании педали ведет себя тихо;

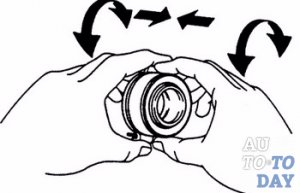

Если подшипник демонтирован, нужно проверить его на наличие механических повреждений, люфтов и заедание при попытках прокручивания. Смазка в неисправном подшипнике иссыхает. Деталь надо очистить, тщательно смазать, равно как и смазать направляющую, после чего поставить на место и выполнить проверку, описанную в пункте выше;
Неисправные гидравлические подшипники могут провоцировать «проваливание» педали сцепления. Чтобы быть уверенным в том, что педаль так себя ведет из-за неисправного подшипника, нужно осмотреть цилиндры привода, шланги, бачок с гидравлической жидкостью.

При проверке выжимного подшипники имеет смысл пользоваться инструментом, который, по правде говоря, для диагностики неисправностей автотранспорта и не создавался. Это самая обычная лупа. Отлично подойдет лупа с десяти-или двадцатикратным увеличением. Глядя через нее ищем усталостные трещины и трещины в местах перегрева. Если они есть, подшипник придется менять. Если в детали появился люфт, ее тоже придется менять. Выжимной подшипник является обслуживаемой, но все же не ремонтопригодной деталью.

Как выбрать новую запчасть

Сегодня на рынке автозапчастей можно найти много деталей-аналогов. Вместо оригинальных цилиндров сцепления автолюбители, желая разумно сэкономить, берут тот же Sachs. С выжимными подшипниками история та же – не обязательно покупать оригинал, так как можно найти много хороший аналогов, которые по качеству исполнения оригиналу почти не уступают. Но деталь нужно подобрать правильно. Вот чем можно руководствоваться при поиске:

Данные автомобиля. Если вы ищете оригинал или ближайшие к нему аналоги, стоит обращаться к электронным каталогам. Для дальнейшего поиска нужно указать марку, модель автомобиля, год выпуска, кузов, и, в зависимости от вида запчасти, данные двигателя. Найти выжимной подшипник по данным авто проще простого;
VIN-код. Проверенный временем способ поиска. По идентификационному коду запчасти искать удобно, но, что важнее, поиск дает надежный результат. Также по VIN-коду можно искать коды запчастей на онлайн-площадках для торговли автомобильными товарами;
Код запчасти (артикул). Так как автолюбители обычно не знают кодов искомых деталей, они вынуждены обращаться к двум вышеуказанным способам. Коды также можно найти в тематических порталах.

Подшипник выжимной

ВПУСКНАЯ СИСТЕМА

ДЕТАЛИ КУЗОВА

Антифриз
Герметик
Жидкость для раскоксовки двигателя
Жидкость незамерзающая
Жидкость тормозная
Масло для ГУР
Масло моторное
Масло трансмиссионное
Присадка
Промывка двигателя
Промывка топливной системы
Смазка
Тосол

Кольцо уплотнительное
Сальник
Сальник трамблера
Шланг универсальный

Фильтр АКПП
Фильтр воздушный
Фильтр масляный
Фильтр салонный
Фильтр ТНВД
Фильтр топливный
Фильтр электробензонасоса (сеточка)

АККУМУЛЯТОРНАЯ БАТАРЕЯ И ПРОВОДА

Выжимной подшипник сцепления – основной элемент узла, который передает усилие от педали к корзине с дисками. Базовое предназначение детали заключается в рассоединении диска с корзиной, что провоцирует включение или выключение сцепления. В зависимости от типа трансмиссии, существуют детали роликового (используются в механическом приводе для обеспечения жесткой связи между тягами) или гидравлического класса (применяются в машинах с гидравлическим приводом).

Когда нужна замена выжимного подшипника для сцепления?

Срочно купить выжимные подшипники на сцепление авто необходимо при первом появлении шума или нехарактерного стука в момент нажатия на педаль. Чтобы точно определить факт выхода из стоя данной детали, достаточно выполнить несколько действий:

Завести мотор и внимательно прислушаться к характеру шума и вибраций;
Выжать педаль;
Если шум не исчез и стал еще громче, то необходимо выполнить замену подшипника;
В случае прекращения шума, стоит предположить наличие неполадок в коробке передач.

Поломка детали возникает по причине наличия неравномерных нагрузок в момент выжимания педали, в результате чего она отправляется назад совместно с ведомым диском. Обычно с такими неполадками сталкиваются начинающие водители, которые могут грешить выжиманием педали, когда передача еще включена.

Продажа выжимных подшипников в Екатеринбурге с доставкой

Несвоевременный ремонт деталей может спровоцировать перекос дисков и ускорение их износа, полное разрушение дисков и значительные расходы на ремонт коробки передач в будущем. Поэтому не стоит откладывать поход в автомобильный сервис до более удобного случая.

Интернет-магазин «Автоцентр Парус» осуществляет продажу автомобильных деталей оригинального образца от лучших производителей Европы и Азии, благодаря чему реальная цена выжимного подшипника для сцепления не превышает заводские расценки. Скорее выбирайте подходящие запчасти по номеру или отправьте запрос по VIN коду, чтобы совместно определиться с выбором, уточнить цены и согласовать ближайшие даты доставки.

Выжимной подшипник сцепления

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.

Устройство и принцип работы выжимного подшипника

Такие подшипники бывают двух разновидностей: роликовый, использующий довольно жесткую связь между тягами и гидравлический, который использует усилие гидросистемы сцепления.

Независимо от марки и модели автомобиля, сцепление везде работает по — одинаковому принципу. Оно осуществляет плавную связь двигателя автомобиля и его трансмиссии, для обеспечения плавности хода автомобиля при включении передачи и исключения возможности скорейшего износа элементов, соединяющих двигатель и трансмиссию.

Сцепление представляет собой нажимной диск, который присоединяется к корпусу и прижимает ведомый диск к маховику. Ступица диска соединяется с первичным валом и имеет возможность свободного перемещения по нему. На корпусе ступицы расположены демпферные пружины, которые играют роль гасителей колебаний и обеспечивают плавность хода.

Для создания требуемого усилия нажатия используется пружина с лепестками, на которые и воздействует выжимной подшипник. Он является связующим звеном между приводом и сцеплением, так как на него крепится вилка с рычагом, на конце которого закреплен трос или другой рычаг, ведущий к педали сцепления.

Видео — Как проверить выжимной на автомобиле

Признаки неисправности выжимного подшипника

Передача крутящего момента на выжимной подшипник осуществляется только при нажатой педали сцепления. Он уходит назад и тянет за собой ведомый диск сцепления. Именно поэтому педаль сцепления нельзя слишком долго удерживать при включенной передаче. Это приводит к появлению на нем не стабильных нагрузок, что приводит деталь к быстрому износу.

Явным признаком износа выжимного подшипника является появление различных звуков при нажатой педали сцепления в виде шорохов и стуков. Однако, не стоит беспокоиться, если такие звуки появляются в холодное время года. Дело в том, что данная деталь имеет малый коэффициент расширения при низких температурах. Это объясняется высокой прочностью стали, из которой изготовлен подшипник. А стакан, в котором находится весь узел, напротив, имеет большой коэффициент расширения. Поэтому, при прогреве двигателя звук исчезает.

Помимо этого, есть ряд других признаков, из которых стоит отметить некорректное переключение передач. Некоторые передачи попросту не включаются, либо включаются и, при этом, дергают автомобиль, как при начале, так и во время движения.

Видео — Замена выжимного подшипника сцепления ВАЗ 2109

Порядок работы

1. Загоните автомобиль на яму, поставьте на ручной тормоз и установите противооткатные упоры. Затем снимите клеммы с аккумулятора и уберите его, чтобы он не мешал проведению работ. Также, отсоедините провод, соединяющийся с массой картера сцепления.

2. Открутите все болты, которые крепят защиту двигателя. Отсоедините защиту. Таким образом, вы создадите беспрепятственный доступ снизу ко всем узлам.

3. Открутите тягу привода КПП (кулису). Для этого, ключом на 13 открутите болт хомута и разведите его в сторону. Затем отсоедините привод от коробки передач.

4. Отсоедините датчик, который осуществляет включение фонарей «заднего хода» и отсоедините трос сцепления.

5. Ослабьте гайки ступиц и поднимите передние колеса. Снимите колеса и открутите до конца гайки ступиц. После этого, открутите шаровые опоры и выверните ступицы таким образом, чтобы появилось возможность демонтажа ШРУСов. Снимите хомуты и пыльники внутренних гранат и вытащите их из коробки передач.

Внимание! Перед снятием ШРУСов обязательно слейте масло с КПП!

6. Оставьте под двигатель какую-нибудь опору таким образом, чтобы после снятия коробки он не завалился. После этого открутите все болты, которые крепят коробку передач к двигателю, и открутите кронштейн крепления коробки передач. Выполнять эту работу рекомендуется только вдвоем, так как коробка передач имеет достаточно большой вес. Вытаскивайте коробку из двигателя предельно осторожно: первичный вал не должен задевать лепестки.

7. Выведите концы пружинного фиксатора с помощью отвертки и вытащите муфту сцепления.

8. Отведите лепестки назад и снимите старый выжимной подшипник.

9. Обратной последовательностью установите новый выжимной подшипник. Для этого он устанавливается на муфту таким образом, чтобы выступающий компонент был направлен в сторону муфты.

10. Проведите фиксацию новой детали с помощью держателя сцепления и смажьте моторным маслом весь вал.

После замены подшипника установите КПП в обратной последовательности, вставьте на место ШРУС, закрепите шаровые опоры и закрутите гайку ступицы. После этого установите колеса, затяните колесные болты и опустите автомобиль. После этого затяните их и гайки ступицы. Не забудьте залить масло обратно в КПП, лучше всего заменить его новым.

На этом процесс замены выжимного подшипника закончен. Удачи на дорогах!

Выжимной подшипника сцепления: принцип работы и неисправности

Чтобы переключить скорость в коробке передач, нужно кратковременное разрывание передачи вращения от двигателя на трансмиссию. За это отвечает сцепление, состоящее из ряда деталей, среди них и выжимной подшипник.

Принцип действия

Классическая схема «сухого» сцепления, применяемого на легковых машинах, является постоянно замкнутой. Конструкция такого узла включает в себя корзину с ведущим диском, которая болтами фиксируется на маховике. Между ними установлен ведомый диск, посаженный на шлицы первичного вала КПП. За счет мощной диафрагменной пружины ведомый диск постоянно прижимает ведущий к маховику, поэтому такая схема и называется замкнутой.

В задачу выжимного подшипника входит размыкание потока. Водитель, выжимая педаль сцепления, посредством привода смещает подшипник по направляющей втулке, установленной на первичном валу в сторону корзины. За счет усилия ноги водителя этот подшипник надавливает на диафрагму, следствием чего становиться перемещение ведущего диска по направляющим внутрь корзины. Он отходит и высвобождает ведомый диск – передача вращения прерывается. После отпускания педали подшипник отходит в сторону КПП, и пружина возвращает ведущий диск на место – поток возобновляется.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

Механические.
Гидравлические.

Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107
1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр).
Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

Видео: Сцепление автомобиля

Признаки износа выжимного подшипника

Выжимные подшипниковые узлы – изделия надежные и могут прослужить большой срок. Обычно он выходит из строя из-за естественного износа самого подшипника. Но его ресурс может существенно сократить неправильная регулировка сцепления и частые длительные выжимы сцепления.
Относительно регулировки, то скорость износа повышается в случае, когда узел сильно близко подведен к пружине, из-за чего они между собой контактируют. В результате подшипник постоянно работает, что сокращает его ресурс .

Гидравлические подшипники менее надежны из-за корпуса. В конструкции гидроцилиндра обязательно присутствуют резиновые уплотнители, которые со временем начинают пропускать жидкость. Из-за этого привод может завоздушиться и перестанет срабатывать.

Признаками неисправности выжимного подшипника являются:

повышенная шумность при выжиме сцепления (шелест, гул)
хруст и стуки;
подклинивание педали;
легкость провала педали и «ведение» сцепления;

Повышенная шумность появляется при износе подшипника. Из-за люфтов его составные части могут несколько смещаться и перекашиваться, что сопровождается указанными звуками. Эксплуатация авто возможна, но с заменой узла лучше не затягивать, поскольку он в любой момент может рассыпаться.

Хруст и стуки появляются в результате разрушения узла. Обычно сепаратор подшипника раскалывается, и частицы его попадают в зону движения тел качения, что и вызывает хрусты.
Подклинивание педали происходит не из-за подшипника, а втулки, по которой он движется. Коррозия и грязь на поверхности затрудняет движение.

В гидравлических подшипниках ведение сцепления, легкость опускания педали и постоянно уменьшающийся уровень жидкости в бачке сигнализируют о потери герметичности. И если видимых подтеков на приводе нет, то проверять следует уже сам узел.

Выжимные подшипники являются неремонтируемыми деталями, поэтому при появлении признаков износа он заменяется. Сложность в проведении работ по замене заключается в том, что для снятия узла необходимо демонтировать КПП.

Выжимной подшипник сцепления – узнаем, что за элемент переключает передачи

Всем известно, что система сцепления является одной из важнейших частей автомобиля, а значит, необходимо знать и то, как работает выжимной подшипник сцепления, который входит в ее состав. Этот «упорный» элемент играет огромную роль, он передает нажимное усилие, поступающее от вилки сцепления на паук корзины и на ступицу ведущего диска.

Как работает выжимной подшипник сцепления – механика процесса

Если говорить кратко, то данный элемент обеспечивает вывод диска из зацепления с корзиной. Кроме того, к его функциям относится и выключение, а также включение сцепления. Существует два вида таких подшипников: роликовый, который работает за счет жесткой связи между тягами, и гидравлический, создающий усилие при помощи гидросистемы.

Сцепление необходимо для того, чтобы плавно отсоединять двигатель от трансмиссии во время переключения передач, это способствует предохранению элементов трансмиссии от лишних перегрузок, а также гашению колебаний. Схема работы данного механизма следующая. Нажимной диск, соединенный с корпусом, прижимает к маховику ведомый диск. Его ступица соединена с первичным валом и может перемещаться по нему. Внутри ступицы находятся демпферные пружины, которые гасят крутильные колебания и обеспечивают плавность включения.

А для того, чтобы обеспечить необходимое усилие, на нажимной диск воздействует диафрагменная пружина, внутренний диаметр которой выполнен в виде металлических лепестков. Именно на эти лепестки и влияет выжимной подшипник или, другими словами, подшипник выключения сцепления. Расположен он на оси вращения и выполняет функции передаточного устройства между приводом и сцеплением. Благодаря вилке сцепления происходит передвижение муфты выключения вместе с подшипником.

Когда выжимной подшипник выходит из строя?

Крутящий момент воздействует на выжимной подшипник только тогда, когда сцепление выжато, в это время он уходит назад, как бы уводя за собой и ведомый диск. Поэтому долгое удерживание педали сцепления в сочетании с включенной передачей приводит к воздействию неравномерных нагрузок на деталь, что способствует быстрому износу. Но при правильной эксплуатации про ремонт можно долго не задумываться.

Как было сказано выше, огромную роль во всей системе играет выжимной подшипник сцепления, симптомы его износа – это характерные звуки (стук) во время выжимания педали сцепления при заведенном моторе. Однако если этот звук, в основном, усиливается в холодное время года, то, скорей всего, нет поводов для беспокойства, так как данная деталь изготовлена из высокопрочной стали, имеющей небольшой коэффициент линейного расширения, стакан же, в котором расположены все детали подшипника, напротив подвластен температурным воздействиям.

Как осуществляется замена выжимного подшипника сцепления?

Замена выжимного подшипника сцепления производится следующим образом. Сначала снимается коробка переключения передач, затем необходимо вывести из зацепления с муфтой концы пружинного фиксатора, а с направляющей втулки снимается сам подшипник. Далее необходимо отжать лапки пружинного держателя и снять его. Теперь можно снять подшипник с муфты, на которой он расположен.

Обязательно, прежде чем устанавливать новую деталь, необходимо ее тщательно проверить. Новый подшипник должен вращаться очень легко, не допускаются заедания, а также наличие люфтов.

Устанавливая новую деталь на муфту, проследите, чтобы выступающая часть ее внутреннего кольца смотрела в сторону. Зафиксируйте ее в таком положении с помощью держателя. Направляющая втулка смазывается консистентной смазкой, затем на нее устанавливается подшипник. Муфта вместе с ним фиксируется пружинным фиксатором, и финальным аккордом на место устанавливается коробка передач.
