Что делать если у вашего автомобиля появились симптомы “умершего” ДМРВ? Прежде чем ехать на СТО или в магазин за новым дорогостоящим датчиком – попробуйте его проверить самостоятельно.

Датчик массового расхода воздуха (ДМРВ или MAF-sensor), контролирует объем поступающего воздуха во впускную систему ДВС, для создания топливно-воздушной горючей смеси. Это позволяет получить максимальную мощность двигателя, при минимальном расходе топлива. От показаний ДМРВ зависит правильная работа всех остальных взаимосвязанных систем двигателя.

Принцип работы ДМРВ

Большинство датчиков массового расхода воздуха имеют две высокочувствительные нагревательные нити (терморезисторы). Нити изготавливаются из платины или вольфрама, и на них подается электрический ток для нагрева до определенной температуры.

Одна нить сенсора располагается непосредственно в воздушной магистрали, а вторая защищена специальным экраном от прямого воздушного потока. При работе двигателя, поток воздуха проходящий через датчик, охлаждает открытую нить сильнее. В результате чего между терморезисторами возникает разница температур, и для открытой нити, чтобы восстановить необходимую температуру – требуется большее количество тока.

Учитывая интенсивность охлаждения терморезистора и разницу показаний между нитями – электронный блок управления (ЭБУ) производит расчет количества воздуха поступающего во впускной тракт, и определяет необходимое количество топлива для стабильной работы двигателя. Во многих ДМРВ дополнительно встроен датчик температуры воздуха, поступающего во впускной тракт, который позволяет снимать более точные показания.

В некоторых датчиках ДМРВ вместо высокочувствительных нитей, используется либо керамический нагревательный элемент с напылением, либо полупроводниковая пленка. Но принцип работы датчика при этом остаётся прежним.

Где находится ДМРВ?

Датчик массового расхода воздуха стоит во впускном тракте автомобиля, между воздушным фильтром и дроссельной заслонкой, и закреплен непосредственно на корпусе воздушного фильтра.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

• Нестабильные обороты холостого хода
• Нарушение плавности хода автомобиля
• Затрудненный или невозможный запуск двигателя
• Ощутимое ухудшение динамики автомобиля
• Увеличение расхода топлива
• Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Как определить неисправность датчика расхода воздуха

Наиболее простым способом проверки работоспособности датчика расхода воздуха является его отсоединение из системы. Как правило, такой метод практически на 100% показывает — исправен элемент, или нет.

Сначала необходимо завести машину и немного прогреть двигатель путем подгазовывания. Спустя минуты 3 глушим двигатель и снимаем клемму датчика. Возвращаемся в салон и снова заводим авто. Если обороты заметно возросли, то ДМРВ неисправен.

Также, сняв датчик, будет заметен более быстрый набор оборотов при подгазовывании педалью, чем это было с датчиком. Если вовремя не заменить ДМРВ, топливная смесь будет слишком обогащенной, что приведет к разжижению масла и перегреву двигателя.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check». После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля.

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Если ничего не помогло – купить новый датчик расхода воздуха

Все способы проверки показали один результат – “Датчик под замену”. ДМРВ довольно дорогостоящий, и к его покупке стоит подойти осознанно.

На примере того же производителя Bosch для LADA и GAZ (артикул 0280218037) – по результатам поиска на портале GisAuto на 18 сентября 2019 года, в России найдено 568 предложений из разных городов. Стоимость этого датчика варьируется от 2 490 руб. до 6 676 руб. Такой разброс цен может зависеть от разных причин: наличие, срок поставки, стоимость закупки и т.д.

Подобрать ДМРВ для вашего автомобиля на портале GisAuto – вы сможете по номеру детали, по марке и модели вашего автомобиля, а также создать запрос по VIN-номеру авто, и тогда продавцы сами пришлют вам свои предложения. Вам останется только выбрать подходящий по цене и срокам вариант.

Почему не стоит торопиться менять забарахливший датчик расхода воздуха в двигателе

Как известно, работоспособность топливной аппаратуры современного автомобильного двигателя внутреннего сгорания немыслима без специальных датчиков. Основное их назначение — обеспечение электронной обратной связи между «мозгами» мотора и функциональными узлами всех его систем, каковых под капотом немало. К числу таких электронных элементов относится и датчик массового расхода воздуха, устанавливаемый во впускном тракте за воздушным фильтром.

Сам по себе этот элемент практически никогда не ломается механически. Однако, как и любая деталь, находящаяся в моторном отсеке, он со временем подвергается загрязнению. А уже это может провоцировать сбои в его работе — сенсор начинает ошибаться в оценке количества воздуха, поступающего в двигатель, что ведет к нарушению состава горючей смеси. В итоге ухудшается запуск силового агрегата, пропадает стабильность холостого хода, падает мощность и увеличивается расход топлива.

Любопытно, что подобными недомоганиями грешат как бензиновые моторы и дизельные силовые агрегаты отечественных машин, так и двигатели иномарок. У них датчики тоже частенько страдают от воздействия маслянистой грязи и солевых растворов, попадающих в подкапотное пространство, а затем, с потоком всасываемого воздуха — непосредственно на поверхность самого сенсорного элемента, вырабатывающего сигнал управления.

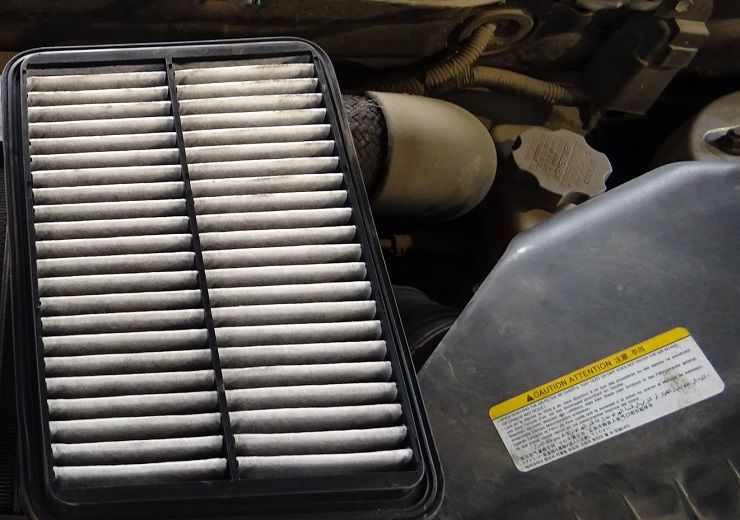

Одной из распространенных причин, приводящих к ускоренному загрязнению ДМРВ, является использование некачественных воздушных фильтров, которые плохо выполняют свою задачу и быстро засоряются.

В большинстве авторизованных сервис-центров при выявлении подобных негативных симптомов в работе мотора и обнаружении загрязнения ДМРВ, мастера особо не церемонятся и рекомендуют автовладельцам заменить загрязненный датчик. Последнее обусловлено конструктивным исполнением этого узла, в котором замена одного только сенсора не представляется возможным.

Как быстро ликвидировать стук в двигателе без дорогого ремонта

Как на самом деле работают датчики давления в шинах

Надо отметить, что сам по себе датчик массового расхода воздуха представляет довольно сложный, прецизионно изготовленный электронный блок с плотной компоновкой всех составляющих элементов. Именно поэтому при ремонте, если ДМРВ признается неисправным, он не подлежит разборке, а меняется целиком. Однако, как свидетельствует сервисная практика, производить подобную замену не всегда оправданно.

По мнению специалистов, занимающихся ремонтом двигателей, если датчик массового расхода воздуха не имеет механических повреждений, то дорогостоящей процедуры его замены вполне можно избежать. Альтернативным вариантом в таких случаях является химическая обработка — тщательная очистка датчика с помощью препаратов автохимии.

В последнее время для выполнения таких сервисных операций стали выпускать специализированные составы, как правило, произведенные в виде компактных аэрозолей. Одной из первых на нашем рынке такое средство под названием Luftmassensensor Reiniger стала предлагать немецкая фирма Liqui Moly.

Для того, чтобы провести процедуру с его помощью, желательно отсоединить электрический разъем с ДМРВ и снять датчик с двигателя. Затем обильно распылить препарат на чувствительный сенсорный элемент датчика и дать стечь остаткам загрязнений. Перед установкой на место, обработанный датчик рекомендуется полностью просушить.

На подержанных машинах специалисты советуют проводить подобную процедуру при каждой плановой замене воздушного фильтра. Тем более, что времени она занимает не более десяти минут, в чем наши эксперты убедились на собственном опыте, обработав аэрозолем Luftmassensensor Reiniger датчик одной из редакционных машин.

Расходомер воздуха

Экологические требования к современным двигателям внутреннего сгорания предполагают поддержание определенного (стехиометрического) соотношения воздуха и топлива в топливно-воздушной смеси на всех режимах работы. Только в этом случае каталитический нейтрализатор полностью удаляет вредные вещества в отработавших газах.

Для поддержания стехиометрического соотношения компонентов топливно-воздушной смеси требуется точная информация о количестве (расходе) всасываемого воздуха, которую предоставляет расходомер воздуха. Мерой расхода может выступать как объем, так и масса всасываемого воздуха. В зависимости от этого различают два способа определения расхода воздуха: механический и тепловой.

Механический способ основан на измерении объема воздуха пропорционального перемещению заслонки. Тепловой способ предполагает измерение массы воздуха в соответствии с изменением температуры чувствительного элемента.

Расходомер воздуха устанавливается во впускной системе между воздушным фильтром и дроссельной заслонкой двигателя. Ведущим производителем расходомеров воздуха является фирма Bosch.

Механический расходомер воздуха

Механический расходомер воздуха использовался в системах распределенного впрыска Jetronic, а также объединенных системах впрыска и зажигания. В системе K-Jetronic расходомер воздуха обеспечивает количественное регулирование топливно-воздушной смеси и представляет собой напорный диск, механически соединенный с плунжером дозатора-распределителя.

В системе KE-Jetronic в механическую схему расходомера воздуха включен элемент электронного управления – потенциометр. Более совершенный механический расходомер устанавливался в системе L-Jetronic.

Конструктивно механический расходомер включает корпус с демпфирующей камерой, измерительную заслонку, возвратную пружину, демпфирующую заслонку, потенциометр и обводный канал с винтом качества.

Принцип работы расходомера воздуха построен на перемещении измерительной заслонки пропорционально величине потока воздуха. Измерительная заслонка, демпфирующая заслонка и потенциометр размещены на одной оси, обеспечивающей прямую связь между перемещением заслонки и изменением сопротивления потенциометра.

Конструктивно потенциометр выполнен в виде керамической подложки, на которую нанесены резисторные дорожки. К дорожкам прижат ползунок потенциометра. На потенциометр подается напряжение, изменяющееся в соответствии с сопротивлением. Изменение напряжения учитывается электронным блоком управления как объемная характеристика всасываемого воздуха. Для корректировки показаний расходомера в систему управления включен датчик температуры входящего воздуха.

В настоящее время механические расходомеры на двигатели внутреннего сгорания не устанавливаются.

Термоанемометрический расходомер воздуха

Более совершенными являются расходомеры воздуха, построенные на тепловом способе определения массового расхода воздуха, т. н. термоанемометрические расходомеры воздуха (от «анемо» — ветер). Они не имеют подвижных механических частей, характеризуются высоким быстродействием, точностью и в силу особенности конструкции не зависят от температуры воздуха.

Термоанемометрический расходомер воздуха (другое наименование – датчик массового расхода воздуха, ДМРВ) используется в современных системах впрыска бензиновых и дизельных двигателей, в т.ч. в системе непосредственного впрыска топлива. Конструктивно расходомер воздуха включен в систему управления двигателем. В ряде систем управления двигателем расходомер воздуха не используется, а его функции выполняет датчик давления воздуха во впускном трубопроводе.

В зависимости от конструкции чувствительного элемента различают следующие виды термоанемометрических расходомеров:

• проволочный (Hot Wire MAF Sensor);
• пленочный (Hot Film Air Flow Sensor, HFM).

Основой проволочного термоанемометрического расходомера воздуха является чувствительный элемент – платиновая нагреваемая нить. Работа расходомера построена на поддержании постоянной температуры платиновой нити за счет нагрева электрическим током.

При движении потока воздуха через датчик чувствительный элемент охлаждается. Терморезистор увеличивает ток нагрева нити. Преобразователь напряжения преобразует изменение тока нагрева чувствительного элемента в выходное напряжение. Между выходным напряжением и массовым расходом воздуха существует нелинейная зависимость, которая учитывается блоком управления двигателем.

Для предотвращения загрязнения чувствительного элемента в работе проволочного расходомера предусмотрен режим самоочистки, при котором на неработающем двигателе платиновая нить кратковременно нагревается до температуры 1000°С.

Необходимо отметить, что в ходе эксплуатации расходомера толщина платиновой нити уменьшается, что приводит к снижению точности измерений.

Данного недостатка лишен пленочный расходомер воздуха, который пришел на смену проволочного датчика. Принцип действия пленочного расходомера аналогичен проволочному ДМРВ. Основное отличие заключается в конструкции чувствительного элемента.

Чувствительный элемент пленочного расходомера воздуха представляет собой кристалл кремния, на который нанесено несколько тонких платиновых слоев – резисторов: нагревательного резистора, двух терморезисторов, резистора датчика температуры воздуха.

Чувствительный элемент расположен в специальном воздушном канале, воздух в который поступает за счет разряжения. Высокая скорость потока предотвращает попадание в канал крупных частиц грязи и загрязнение чувствительного элемента. Конструкция воздушного канала позволяет определять массу как прямого, так и обратного (отраженного от закрытых клапанов) потока воздуха, что увеличивает точность измерения.

Нагревательный резистор поддерживает определенную температуру чувствительного элемента. По разнице температур на терморезисторах определяется масса всасываемого воздуха и направление воздушного потока. Выходным аналоговым сигналом расходомера является напряжение постоянного тока.

Вместо аналогового сигнала отдельные конструкции датчиков массового расхода воздуха генерируют цифровой сигнал, являющийся в системах управления более предпочтительным (не зависит от срока эксплуатации устройства и характеристик электрической цепи).

Сигналы пленочного расходомера используется блоком управления двигателем для определения следующих параметров:

Датчик массового расхода воздуха (ДМРВ)

Наличие: на складе

• Склад на Кошевого 22 — 1 шт
• Склад на Лукашевича 5а — 1 шт
• Склад на 5-я Северная 201 — 1 шт
• Склад на Хмельницкого 174 — 1 шт

Характеристики

5 причин работать с нами

Все запчасти в наличии на собственных складах

Оплата наличными и банковскими картами

Качественные запчасти с гарантией

Работаем без выходных

Цены — ниже среднерыночных

Возможно вас заинтересует

Сеть специализированных магазинов автозапчастей и аксессуаров.
Новые запчасти для корейских и китайских авто в Омске.

Карта сайта

• О магазине
• Новости и акции
• Доставка и оплата
• Контакты

Спасибо, в ближайшее время с вами свяжется наш менеджер!

Как заказать запчасти с доставкой в другой город?

Сеть магазинов «Иномарка 55» расширяет географию продаж запчастей для корейских и китайских автомобилей и организует доставку деталей из ассортимента магазина в любой город.

Приобретенные запчасти на корейские или китайские автомобили отправляем в регионы транспортными компаниями, услуги по перевозке оплачивает покупатель. Мы доставим запчасти до транспортной компании бесплатно при сумме заказа свыше 3000 рублей, при сумме заказа до 3000 рублей стоимость доставки до транспортной компании составит 200 рублей.

1. Покупатель оставляет запрос (заявку) на интересующие детали любым удобным способом:

— по телефонам у консультантов магазина

— воспользовавшись формой обратной связи Напишите нам

2. Наши менеджеры связываются с вами, подтверждают получение заказа, предоставляют информацию о нужном товаре: цена, наличие, характеристики, срок доставки, способы оплаты заказа (при необходимости обмениваемся фотографиями деталей по электронной почте)

3. Клиент оплачивает заказ одним из способов: в кассу магазина наличными либо переводом денежной суммы на карту Сбербанка нашей компании

4. После подтверждения оплаты формируем груз с запчастями, в течение 1-2 рабочих дней передаем в транспортную компанию для отправки и сообщаем клиенту номер накладной для того, чтобы можно было отслеживать сроки перевозки.

Наши партнеры по доставке грузов

Предпочтительнее работать со следующими транспортными компаниями: Энергия, ПЭК.

Получить БЕСПЛАТНЫЙ доступ для тестирования на 10 дней.

Что такое ДМРВ, почему он важен и как диагностировать его неисправность

За прошедшие три десятилетия моторы с распределённым и непосредственным впрыском топлива окончательно вытеснили все прочие типы конструкций. Казалось бы, срок немалый, но инженеры так и не смогли побороть “детские болезни” важных электронных компонентов, среди которых — датчик массового расхода воздуха (ДРМВ), отвечающий за состав топливовоздушной смеси. Давайте вспомним, как устроен ДМРВ, почему он так важен и как диагностировать его неисправность.

Что такое ДМРВ

В современных моторах применяются два вида системы питания: при распределённом впрыске форсунка подаёт топливо во впускной патрубок, при непосредственном — в камеру сгорания. Для обеих систем важна корректная работа датчика массового расхода воздуха, который когда-то был механическим (флюгерного типа), а сейчас лишен подвижных механических частей и выполнен термоанемометрическим (от «анемо» — ветер).

Заводской ДМРВ немецкого производства для двигателя ВАЗ

Датчик массового расхода воздуха может стоять не только на бензиновом, но и на дизельном моторе, где на него «завязана» работа клапана EGR (система рециркуляции выхлопных газов)

Как говорили шоферы старой школы, ДВС не работает в двух случаях: нечему гореть или нечем поджечь. ДМРВ как раз и сообщает электронному блоку управления о количестве поступающего воздуха, кислород которого и становится “топливом” для рабочей смеси. Получив такой сигнал, ЭБУ может обеспечить максимально полное сгорание. Устройство, расположенное во впускном тракте, состоит из двух резисторов, которые конструктивно могут быть выполнены в различных вариантах. В первом случае резистор подвергают воздействию проходящего воздуха: при изменении интенсивности потока он охлаждается, его внутреннее сопротивление меняется. Во втором случае он не обдувается — по разности показаний с двух резисторов и вычисляют объём воздуха, который нужно подать в цилиндры.

На вторичный рынок датчик поставляется с защитными крышками-заглушками, чтобы исключить его загрязнение при транспортировке

Так выглядит датчик на обычном вазовском двигателе. Демонтировать его из корпуса без спецключа не получится

Снятый датчик в «голом виде». Хорошо виден чувствительный элемент

Исходя из данных по массе и температуре поступившего воздуха, ЭБУ определяет его плотность, а также просчитывает длительность открытия форсунок и количество топлива, которое подаётся в камеру сгорания. В общем, ДМРВ важен и для достижения максимальной мощности мотора, и для более полного сгорания (экологичности), и для экономичной езды. Выход из строя этого датчика, как и большинства остальных, приводит к срабатыванию сигнализатора Check Engine.

Check Engine может загореться по любому поводу. Если нет бортового компьютера с функцией диагностики, придется ехать на СТО, где есть сканер

Однако далеко не всегда владелец связывает сработавший «чек» с ДМРВ — особенно если двигатель работает без особых перебоев, а динамические характеристики автомобиля ничуть не ухудшились. Поэтому важно не оставлять загоревшийся индикатор неисправности двигателя без внимания, а считать ошибки диагностическим компьютером.

ДМРВ или ДАД?

Датчик абсолютного давления (ДАД) совместно с датчиком температуры (ДТВ) также контролирует, какое количество воздуха поступает во впускной коллектор. На основании этих показаний контроллер формирует команду-импульс на форсунки. Важное отличие ДАД от ДМРВ — отсутствие воздуха в корпусе, поскольку этот датчик работает на основе измерения показаний разницы давлений на входе и давления в вакуумной камере. Конструктивной особенностью ДАД является высокочувствительная диафрагма, которая растягивается под воздействием давления во впускном коллекторе. Этот процесс влияет на сопротивление тензорезисторов, вследствие чего изменяется напряжение.

Датчик абсолютного давления (на фото) и ДМРВ работают по разным принципам ​

ДАД намного дешевле датчика массового расхода воздуха, однако алгоритм его работы менее совершенен. Да и вообще далеко не все блоки управления могут корректно работать с ДАД. Более того, при переходе на датчик абсолютного давления мотор может реагировать на открытие дросселя с гораздо большей задержкой, чем с родным ДМРВ. И, конечно же, просто заменить ДМРВ на ДАД без серьезных доработок не получится в силу разности их конструкции и даже расположения.

Есть двигатели, где выбормежду ДАД и ДМРВ не стоит, потому что на моторе присутствуют оба эти датчика сразу!

Обычно мысли об установке ДАД вместо штатного датчика массового расхода воздуха появляются при отказе последнего, а также во время тюнинга мотора — особенно если происходит перевод атмосферника на турбонаддув. Однако некоторые владельцы сознательно отказываются от ДМРВ из-за его высокой стоимости и не самого большого ресурса. Ведь при неудачном стечении обстоятельств датчик может выйти из строя уже через 60-70 тысяч километров пробега, а к цифре 120-130 тысяч на одометре многих бюджетных автомобилей он практически гарантированно «умирает».

Но те, кто не заморачивается доработками двигателя, обычно ездят со штатным датчиком массового расхода воздуха, а не заменяют его связкой ДАД+ДТВ (датчик температуры воздуха). Тем более, что далеко не все блоки управления двигателем работают с датчиком абсолютного давления лучше, чем с родным ДМРВ. Какой из датчиков более совершенен по конструкции, однозначно ответить сложно – тем более, если речь идёт о попытке замены одного (и часто уже неисправного) расходомера другим. Ведь история знает множество примеров, когда счастливые владельцы наматывали по несколько сотен тысяч километров как на двигателе с родным расходомером, так и на моторе с датчиком абсолютного давления, особенно если последний штатно ставили на заводе.

Можно ли обойтись без него?

Отказ ДМРВ приводит к срабатыванию «чека», но двигатель при этом будет работать и дальше. Правда, в зависимости от новизны прошивки ЭБУ, «аварийная» программа, не увидев сигнала, может поднять обороты холостого хода примерно до 1 500 об/мин. На относительно новых версиях программного обеспечения неисправность датчика приводит лишь к повышению расхода топлива или падению динамики. В любом случае, ошибка датчика массового расхода воздуха является важной причиной для того, чтобы проверить его, хотя бы измерив напряжение.

При некорректной работе ДМРВ электроника может начать переобогащать рабочую смесь

Игнорировать неисправность не стоит, поскольку даже на относительно простых автомобилях (переднеприводная линейка Lada первых поколений) отказ ДМРВ грозит заметным перерасходом бензина либо ослаблением выходных характеристик мотора. Именно поэтому ответ на популярный вопрос «Можно ли вообще обойтись без ДМРВ, если он заложен в конструкцию машины?» однозначен и звучит так: нет, нельзя.

Как диагностировать неисправность?

Кроме косвенных признаков, о которых мы упоминали выше, существует вполне объективный параметр, указывающий на состояние датчика и его ресурс — это рабочее напряжение при включенном зажигании. Изучимего на примере «вазовского» датчика как одного из самых распространённых.

Схема подключения ДМРВ на двигателе ВАЗ

Подключив мультиметр в режиме измерения постоянного напряжения и включив зажигание, можно снять показания по выходному напряжению ДМРВ. Для новой или «эталонной» детали он составляет 0,996 В.

Такое напряжение указывает на то, что датчик работает как новый

Один из вариантов измерения напряжения – прямо через разъем подключения датчика

Дальше параметры оцениваются так:

1,010-1,019 В — хорошее состояние, о замене пока не нужно думать
1,020-1,029 В – датчик работоспособен, это примерно половина остаточного ресурса
1,030-1,039 В — еще исправен, но ресурс подходит к концу
1,040-1,049 В – ДМРВ на грани выхода из строя, скоро потребует замены
1,050 В и выше — расходомер требует немедленной замены

При параметре 1,016 В (первое фото) датчик в хорошем состоянии, а вот 1,035 В – уже повод задуматься о покупке нового​

Такой параметр датчик выдает на грани исправности, но нужно точно убедиться в том, что данные соответствуют действительности, а не связаны с погрешностью мультиметра

Нужно учитывать, что многие тестеры завышают показания, поэтому существует риск «приговорить» вполне исправный датчик. К тому же его параметры во многом зависят от чистоты «масс» в цепи.

Плохой обжим проводов или сгнившая «коса» могут повлиять на корректность работы как ДРМВ, так и ДАД, что особенно характерно для моторов старых автомобилей​

Лучше всего до покупки не самого дешевого датчика установить сначала заведомо исправный «бэушный», одолжив его для проверки на время у коллеги по работе, соседа по стоянке, знакомого по форуму с такой же машиной и т.д. Также стоит больше верить показаниям диагностического сканера, подключенного к разъему OBD-2, чем дешевому мультиметру.

Промывать или нет?

Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят «полудохлый» датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.

Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы

Практический опыт применения подобных «чудо-средств» показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки.

Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии ​

Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт. Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата.

Расходомеры воздуха являются в основном измерителями массового расхода, поскольку они определяют скорость и давление воздуха путем измерения массового расхода среды, которая в данном случае является воздухом.

• Системы управления и мониторинга
• Преобразователи давления
• Уровень
• Промышленные газоанализаторы
• Расход воды и жидкостей
• Даталоггеры | Регистраторы данных
• Расход воздуха и газов
  • Расходомеры воздуха и газов E+E Elektronik
• Влажность воздуха и температура
• Метеорологическое оборудование
• Гидрогеологическое оборудование
• Гидрохимия, анализаторы качества воды

В своих проектах для контроля и измерений потока воздуха и газов мы часто используем расходомеры воздуха и газов E+E Elektronik. Данные измерители расхода, мы поставляем эксклюзивно по соглашению с Полтраф СНГ — официальным представителем E+E в России. ПОКУПАЙТЕ РАСХОДОМЕРЫ Е+Е В МЕРАПРИБОР И ПОЛУЧИТЕ ДОПОЛНИТЕЛЬНУЮ СКИДКУ 5% НА ОБОРУДОВАНИЕ.

Расходомеры воздуха и газов от «МераПрибор»: экономьте средства, исключив утечки и перерасход!

Чем точнее мы измеряем расход ресурсов, тем лучше можем контролировать их использование, а значит больше экономить. Поэтому сбор данных о расходе – важная часть многих технологических процессов в самых разных отраслях. Точная информация о потреблении и расходовании поможет своевременно находить и предотвращать утечки, а также исключить перерасход. Это крайне важно, например, в работе систем сжатого воздуха, для коммерческого учета газа, управления работой вентиляционных систем и систем подачи воздуха в камеры сгорания и котлы.

Для измерения объема и массы газа, проходящего через определенное сечение потока за единицу времени, используют специальные приборы – расходомеры, или преобразователи расхода. В зависимости от задач и особенностей производства они измеряют:

• Воздух
• Азот
• Кислород
• Водород гелий
• Природный газ аргон
• Углекислый газ
• Газовые смеси

Области применения промышленных расходомеров

Промышленные расходомеры предназначены для определения массового расхода рабочего вещества, проходящего через трубопровод. Современные технологии позволяют с высокой точностью учитывать объемы воздуха, пара или различных газов при отпуске в производство, потреблении и хранении. Оперируя правильно измеренными данными, Вы всегда держите ситуацию под контролем и сможете добиваться наилучшей производительности своего предприятия. Список задач, для решения которых требуется проводить измерения расхода достаточно широк.

Измерения углекислого газа (СО2, углекислота, диоксид углерода):

• Химическая отрасль – производство СО2, полимеров, сухого льда, синтетических химических веществ, регулирование реакторных температур,
• Пищевая индустрия – пивзаводы, производство газированных напитков, консервов, заморозка и охлаждение пищевых продуктов, упаковка продуктов, охлаждение грузов при транспортировке, очистка пищевых красителей, увеличение срока годности молочных продуктов, удаление кофеина из кофе,
• Водоочистка/водоподготовка – процессы нейтрализации щелочей, обработка сточных вод,
• Металлургия – смеси газов при сварке, электродуговая сварка, переработка цветных металлов, лазеры,
• Целлюлозно-бумажные комбинаты (ЦБК) – обработка бумажной массы/сырья, изготовление осажденного карбоната кальция PCC, нейтрализация талого масла, регулировка уровня PH в сырье,
• Сельское хозяйство – питомники, овоще- и фруктохранилища, грибные хозяйства, птичники, свинофермы, инкубаторы.

Измерения газовых смесей (сварочные газы, аргон (Ar), Ar/CO2):

• Заводы производители технических газов
• Металлургия – сварка титановых сплавов и других химически активных деталей и нержавеющей стали, выплавка и горячая обработка металлов и сплавов, термическая резка металлов в защитной среде,
• Химическая промышленность – получение сверхчистых веществ,
• Электроника/приборостроение – наполнение газоразрядных ламп.

Измерения азота (N2, нитроген) и кислорода (O2):

• Нефтегазовый комплекс – продувка и очистка систем трубопроводов,
• Горнодобывающая промышленность – коксохимическое производство,
• Металлургия – закалка, отжиг, лазерная резка металла,
• Пищевая индустрия – производство продуктов, консервов,
• Автомобильная промышленность – наполнение шин,
• Металлургия – производство и выплавка сплавов, цветных металлов, автогенная сварка (смесь с ацетиленом),
• Медицина – обогащение газовой смеси в операционных,
• Химическая промышленность – производство азотной кислоты, различных веществ/реагентов,
• Пищевая промышленность – пищевые добавки, упаковочный газ,
• Сельское хозяйство – обогащение водной среды в рыбном хозяйстве, азотные удобрения.

Типы расходомеров

Расходомеры воздуха и газа могут быть стационарными либо мобильными. Существует также комбинированный тип приборов, способных работать как от сети, так и без нее. Преобразователи расхода различаются и по числу обслуживаемых труб и делятся на одноканальные и двухканальные.

По принципу измерений расходомеры воздуха или газа можно разделить на электромагнитные, ультразвуковые, калориметрические, термомассовые и некоторые виды.

Основное преимущество ультразвуковых датчиков расхода воздуха и газа – простота монтажа ввиду возможности их установки без врезки в трубопровод. Они не имеют ограничений по давлению рабочей среды и могут использоваться для контроля расхода газовых сред на трубопроводах практически любого диаметра. Недостатком устройств является существенная погрешность измерений. Но она может быть снижена, если проводить измерение в нескольких плоскостях, учитывая возможность асимметрии потока и используя не однолучевой, а двухлучевой расходомер воздуха и газа.

Электромагнитный принцип измерения основан на том, что в случае движения проводника электрическое напряжение индуцируется в магнитном поле. Его амплитуда пропорциональна скорости движения проводника. Данный способ измерения отличается высокой точностью, оперативностью, сам расходомер такого типа имеет ряд конструктивных преимуществ. В частности, он лишен подвижных элементов и не создает гидродинамического напряжения.

Принцип измерения тепловых расходомеров базируется на зависимости теплоотдачи помещенного в поток элемента от скорости движения этого потока. В свою очередь данный тип приборов можно разделить на калориметрические и термоанемометрические.

Термоанемометрические расходомеры, напротив, измеряют потери теплоты элемента в результате воздействия на него потока. На одном из резистивных элементов конструкции постоянно поддерживается температура несколько выше температуры среды. Так как поток газа охлаждает элемент, для поддержания заданной температуры требуется определенное количество энергии. Зависимость такова: больше скорость потока – больше охлаждается элемент, и значит для его нагрева необходимо больше мощности. На основе затраченной электрической мощности преобразователь определяет соответствующую ей скорость. В некоторых приборах сила тока для нагревания чувствительного элемента остается неизменной, а измерения основаны на изменении сопротивления элемента при разной скорости потока. При этом температуру потока измеряет второй датчик, стоящий ниже в течении.

Как несомненные преимущества тепловых преобразователей расхода можно выделить широкий диапазон измерений, начиная с самых малых скоростей потока, а также прямое измерение массового расхода без компенсации давления и температуры. К тому же тепловые расходомеры не имеют подвижных частей, что делает их более надежными. По принципу монтажа эти приборы могут быть врезными или погружными. В последнем случае возможен монтаж без остановки системы.

Почему «МераПрибор»?

Каждый из типов расходомеров имеет свои преимущества и особенности применения в различных условиях. Наши специалисты разбираются во всех тонкостях использования данного оборудования и подберут оптимальный вариант для Ваших задач. Мы можем взять на себя монтаж и сервисное обслуживание приборов. Мы всегда остаемся на связи и готовы предоставить любую консультацию и бесплатное обучение по работе с расходомерами в удобном для Вас формате. География нашей деятельности – вся Россия и страны СНГ.

Датчик массового расхода воздуха Пекар ВАЗ 2108 21099, 2113 2115, 2110 2112

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Ваш отзыв будет опубликован после проверки модератором

Показать все аналоги

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

От выбранного города зависят цены, наличие товара и способы доставки

Количество для заказа позиции
должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

МЕТОДЫ ОЦЕНКИ И СПОСОБЫ ПОВЫШЕНИЯ ЭКСПЛУАТАЦИОННОЙ НАДЁЖНОСТИ ДАТЧИКОВ МАССОВОГО РАСХОДА ВОЗДУХА ДВИГАТЕЛЕМ

Полный текст:

• Аннотация
• Об авторах
• Список литературы
• Cited By

Аннотация

Конструкция электронной системы управления двигателем современного автомобиля практически всегда включает в себя датчик нагрузки на двигатель. Его роль, как правило, выполняет датчик абсолютного давления во впускном коллекторе или датчик массового расхода воздуха. Наибольшее распространение получил датчик массового расхода воздуха на плёночной основе. Датчик устанавливается во впускном тракте между воздушным фильтром и дроссельной заслонкой впускного коллектора двигателя. В процессе эксплуатации датчик подвержен загрязнению и старению измерительного элемента вследствие взаимодействия с частицами пыли и парами моторного масла, находящимися в потоке воздуха. Это приводит к отклонению выходного сигнала датчика от эталонного значения и, как следствие, к неточному расчёту электронной системой управления двигателем состава топливной смеси. Учитывая конструкцию датчиков, ремонту они не подлежат, и их меняют на новые. Стоимость нового датчика довольно высокая. Исходя из вышеизложенного, очевидно, что данная тема является актуальной, цель работы заключается в поиске методов оценки и способов повышения эксплуатационной надежности датчиков массового расхода воздуха пленочного типа, устанавливаемых на современных автомобилях. Оценка работоспособности датчиков проводится по величине напряжения выходного сигнала датчика. С помощью диагностического сканера, подключённого к разъему диагностики автомобиля, в режиме просмотра каналов аналогоцифрового преобразователя фиксируется напряжение выходного сигнала датчика, оценивается коэффициент долговременной коррекции топливной смеси, а также проверяется наличие в памяти электронного блока управления кодов неисправности, связанных с датчиком массового расхода воздуха. Цифровой осциллограф используется для измерения напряжения в момент включения замка зажигания и напряжения покоя при нулевом потоке воздуха, а также измерения времени переходного процесса. На основании полученных результатов исследования становится видно, что повысить эксплуатационную надежность таких датчиков возможно только путем проведения коррекции калибровочной таблицы датчика массового расхода воздуха, записанной в памяти блока управления двигателем. С помощью установки для испытания датчиков массового расхода воздуха подготавливаются исходные данные для проведения процедуры коррекции. Эталонный и испытуемый датчики помещаются на общий патрубок вакуумного насоса, и ступенчато меняется величина расхода воздуха. При фиксированном расходе воздуха измеряется выходное напряжение датчиков. Полученные данные сводятся в таблицу и обрабатываются с использованием программы редактора калибровок «Chip Tuning PRO». Как видно, одной из причин потери эксплуатационной надежности датчиков является загрязнение чувствительного элемента. Слой загрязнений на чувствительном элементе уменьшает коэффициент теплопередачи между воздушным потоком и измерительными элементами датчика. На основании проведённых исследований представлены результаты изменения выходного сигнала датчика от эталонных значений в процессе его эксплуатации, предложена методика корректировки калибровочной таблицы параметров датчика массового расхода воздуха в программе управления двигателем, записанной в памяти электронного блока управления, даны рекомендации по методам оценки и способам повышения эксплуатационной надёжности датчиков.

Ключевые слова

Об авторах

кандидат технических наук, доцент кафедры транспортных средств и процессов,

кандидат технических наук, доцент кафедры транспортных средств и процессов,

Список литературы

1. Датчики в автомобиле. Серия: Автомобильная техника. Bosch. Типы датчиков, устройство, принцип работы. Конрад Райф, М.: Издательство: «За рулем», 168 с.

2. Руководство по техническому обслуживанию и ремонту. Система управления двигателями ВАЗ — 2111, 21214-11 с распределённым последовательным впрыском топлива, нормы токсичности ЕВРО-2. Дирекция по техническому развитию АО АВТОВАЗ. 2004. — 175 с.

3. Взаимозаменяемость новых узлов и деталей автомобилей ВАЗ. Издательство: Третий Рим. 2003. 160 с.

4. Плаксин А.М., Гриценко А.В., Граков Ф.Н., Глемба К.В., Лукомский К.И. Диагностирование системы впуска автомобильных двигателей внутреннего сгорания методами тестового диагностирования // Фундаментальные исследования. 2014. № 8-5. С. 1053-1057.

5. Гриценко А.В., Ларин О.Н., Глемба К.В. Диагностирование датчиков массового расхода воздуха легковых автомобилей // Вестник Южно-Уральского государственного университета. Серия: Машиностроение. 2013. Т. 13. № 2. С. 113-118.

Для цитирования:

Горбань М.В., Павленко Е.А. МЕТОДЫ ОЦЕНКИ И СПОСОБЫ ПОВЫШЕНИЯ ЭКСПЛУАТАЦИОННОЙ НАДЁЖНОСТИ ДАТЧИКОВ МАССОВОГО РАСХОДА ВОЗДУХА ДВИГАТЕЛЕМ. Надежность. 2017;17(4):44-48. https://doi.org/10.21683/1729-2646-2017-17-4-44-48

For citation:

Gorban M.V., Pavlenko E.A. EVALUATION METHODS AND WAYS OF IMPROVING THE OPERATIONAL DEPENDABILITY OF MASS AIRFLOW SENSORS IN ENGINES. Dependability. 2017;17(4):44-48. https://doi.org/10.21683/1729-2646-2017-17-4-44-48

Контент доступен под лицензией Creative Commons Attribution 4.0 License.

Датчик масла расхода воздуха

Датчик Массового Расхода Воздуха

Купить датчики массового расхода воздуха можно тут.

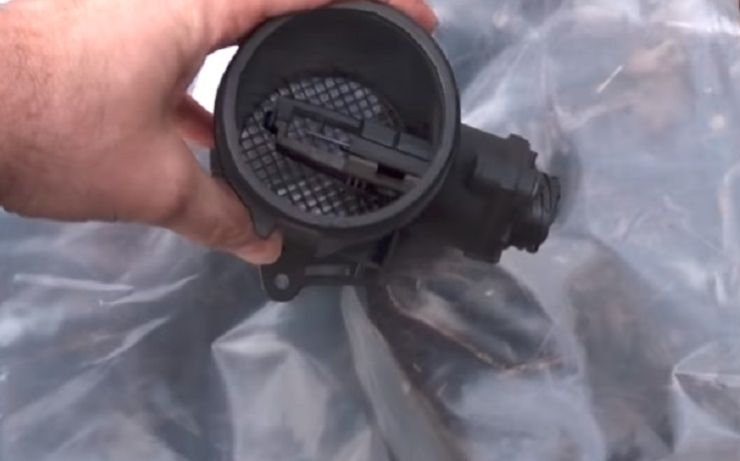

Для наиболее эффективной работы двигателя необходимо, чтобы блок управления двигателем получал точную информацию об объёме поступающего в камеры сгорания воздуха. Для этого на двигатели внутреннего сгорания устанавливают датчики массового расхода воздуха (ДМРВ, Air mass sensor). Неправильная работа ДМРВ приводит к ухудшению динамики, увеличению расхода топлива, преждевременному износу катализатора и повышенному содержанию вредных веществ в выхлопных газах.
Существует несколько типов ДМРВ.

Современные ДМРВ имеют следующие особенности:

• Измеряют массу воздуха, проходящую через датчик за единицу времени, обеспечивая оптимальное поступление воздуха в камеры сгорания
• Обеспечивают точные измерения в широком диапазоне температур
• Имеют широкий диапазон измерений.
• Обладают высокой чувствительностью.
• Устойчивы к загрязнению.

Принципиально ДМРВ представляет собой систему резисторов. ДМРВ имеет один или два резистора, определяющих температуру поступающего воздуха, после того как температура воздуха определена, подаётся напряжение на резистор-нагреватель, после чего он нагревается до температуры, превышающей на несколько градусов температуру поступающего воздуха. Сенсорный резистор находится в тесном термальном контакте с резистором-нагревателем и нагревается соответственно до его температуры. Поступающий воздух, проходя через ДМРВ вызывает охлаждение сенсорного резистора до своей температуры, однако датчик устроен таким образом, что температура сенсорного резистора постоянно поддерживается на несколько градусов выше температуры поступающего воздуха за счет работы нагревательного резистора. Понятно, что чем больше воздуха пройдёт через ДМРВ, тем больше энергии будет затрачено нагревательным резистором на поддержание заданной температуры. На этом принципе основана работа ДМРВ, чем больше воздух проходит через ДМРВ, тем выше сигнальное напряжение на разъёме датчика.

В нашем магазине вы можете найти ДМРВ на ваш автомобиль или заказать доставку датчика, в случае если его нет в наличии.

Для того, чтобы передать нам изображения, замеры деталей либо другую оперативно требующуюся информацию, используйте программы Whatsapp, Viber или Skype. Контактный телефон:
8-913-715-57-58, 8-913-7-4444-69
skype: stars_novosibirsk

• Главная
• Как сделать заказ
• О компании
• Статьи / Видео
• Условия возврата
• Контакты

Во избежание неправильного подбора или перевода по справочникам номеров оригинальных и дубликатных запчастей, обязательно консультируйтесь с продавцами на предмет правильности вашего выбора ПРЕЖДЕ чем оплачивать заказ!
Цены на сайте обновляются раз в день.
Тем не менее, может возникнуть ситуация, когда обновление актуальных цен товаров происходит быстрее синхронизации с сайтом, поэтому конечную стоимость автозапчастей уточняйте у продавцов!

© Copyright магазин Автозапчастей «Старс», 1997-2021
