Военные мосты Дисковые тормоза

Военные мосты Дисковые тормоза

Написано в интернете много, и как я понял после всего что прочитал, главное нужно начать.Дальше все пойдет свои ходом.
После того как мне отрегулировали диф.на переднем и самоблок на заднем мостах. все установил на свои места (бортовые редуктора). Задний мост не подвергался ни каким изменениям, по этому он был менее трудоемким. На передний же мосты в параллель сборки были установлены дисковые тормоза
Так как мосты были старые все подшипники, сальники были менены, так же сменил передние полу оси (старые развалились при изъятии их из чулков).Здний правый чулок моста был куплен новый. Бывший владелец сказал что задок раз клинанул, так что его крутануло на месте.
Вскрытие показало: что в бортовой передаче раскрутился болт скобы(бугель ли), которая держит маленький подшипник. В следствии чего было разбита ведомая и ведущая шестерни бортовой передачи.(Все заменено на новое) Болта же я так и не нашел.(о!)

После сборки
Мосты были ошкурены, обезжирены, окрашены с балончика «антигравием». и были перевезены в другой гараж. Так как в своем гараже я исчерпал все зазоры высоты.

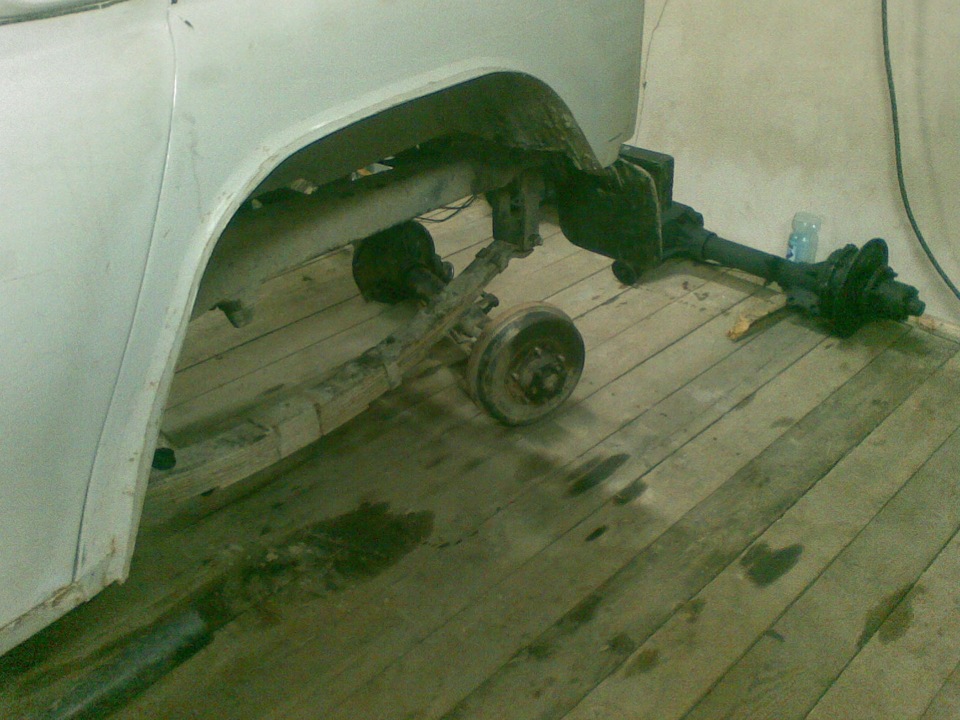

Процесс переустановки мостов быстр и не замысловат.

-Откручиваем кардан, тормозные шланги, стремянки, аммортизаторы
-Поднимаем

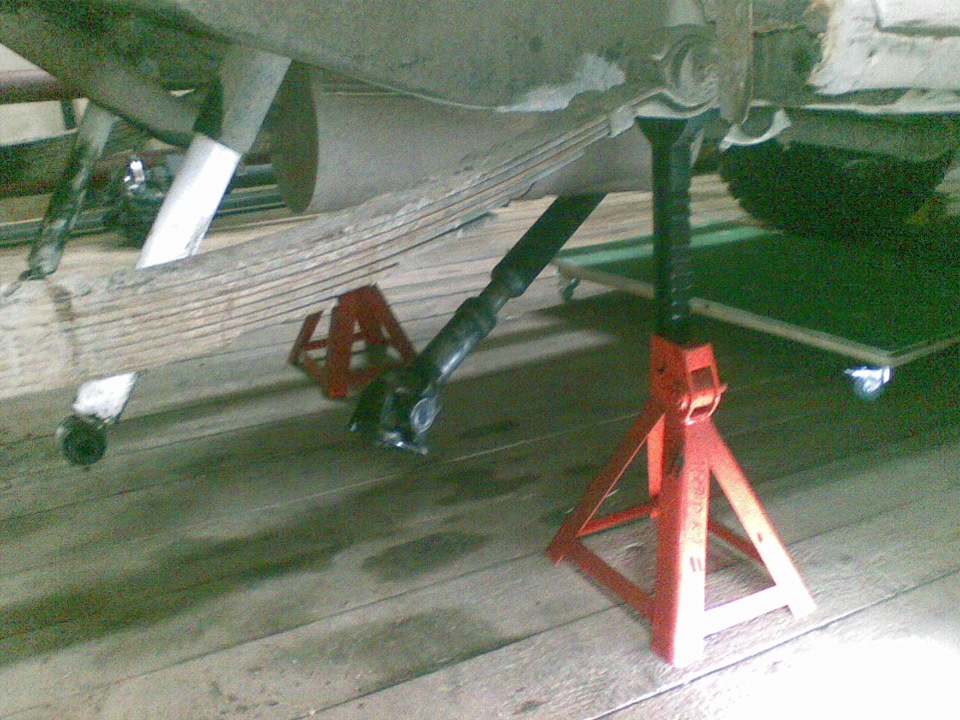

-Подставлям козла опускаем на них машину

В моем случае: я всю тормозную систему перебрасывал с гражданского моста.

Все подходит. Единственное, чтоб прикрутить тормозные цилиндры, болты крепления пришлось подбить. Мешали крышки бортовых передач.

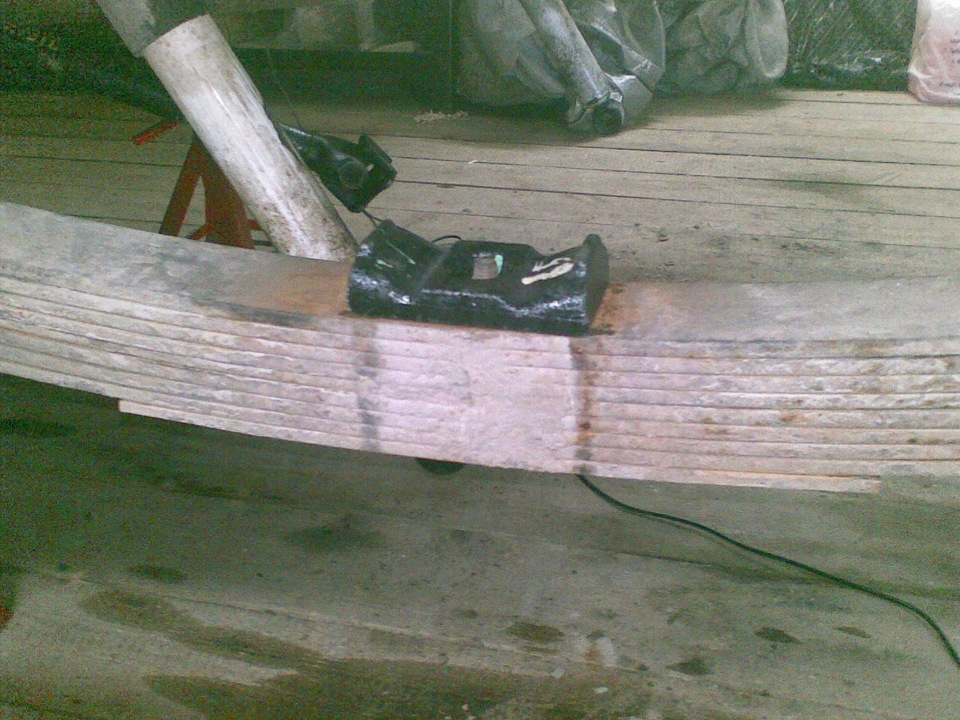

Заранее прикупаем новые проставки (пишут дефицит) под стремянки. Я купил сразу 4 шт. Как выяснилось позже, надо на передний мост идут гражданские. Так что нужно две.

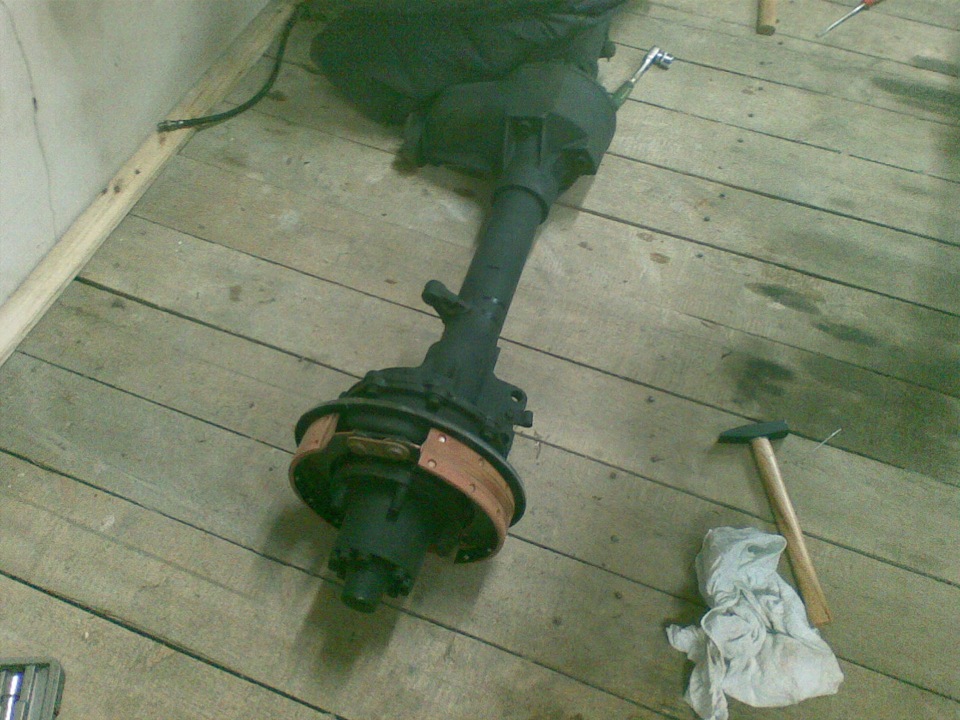

-Закатываем военный мост.
-Опускаем!
-Центруем!
-Опускаем!
А козла убираем, не забываем!)))

Кардан подошел идеально. Может потому что машина лифтована.
Все остальное встало без проблем!

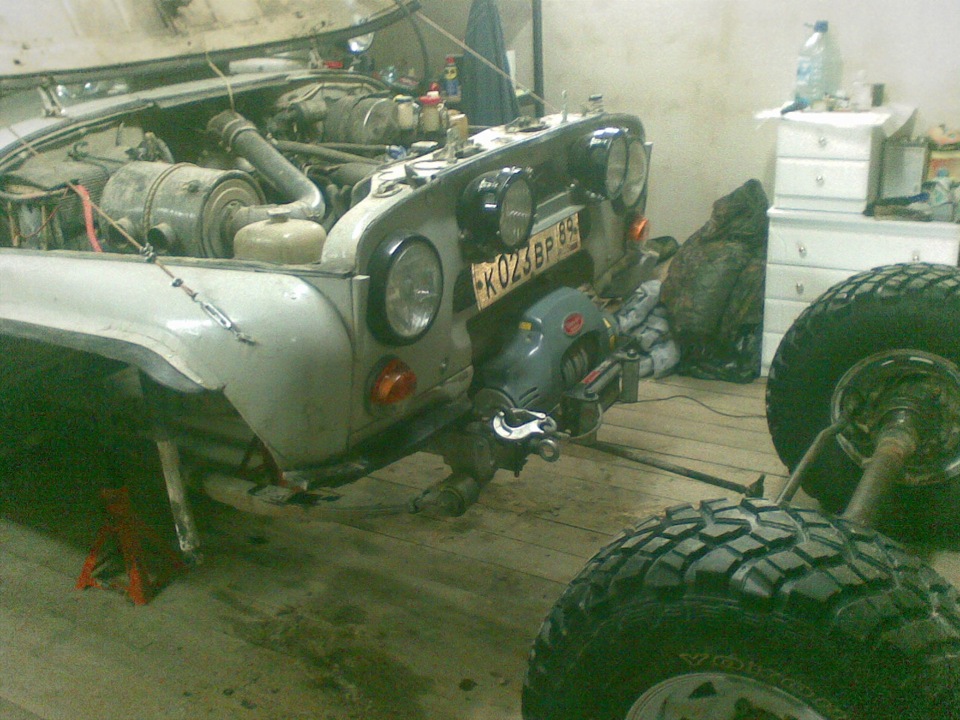

Передний мост. устанавливать было тяжелее, так как работал один. Но вся процедура идентична.+ откручиваем и выбиваем рулевые тяги, и рулевой демфер.

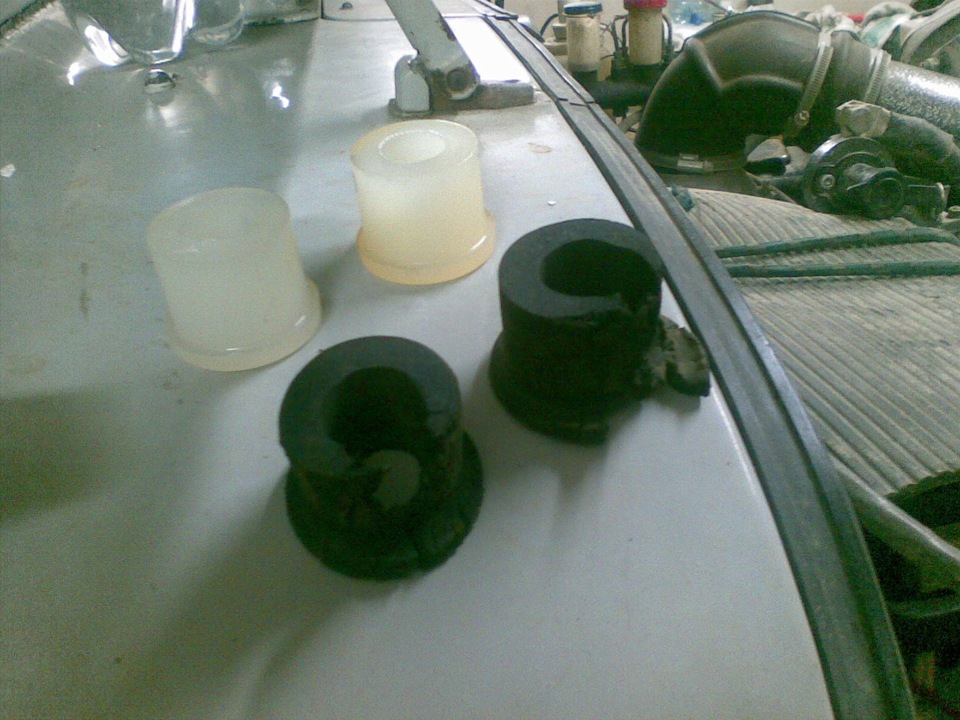

В параллель установки мостов были заменены, на полиуретановые, втулки рессор и амортизаторов так как их состояние было плачевно.

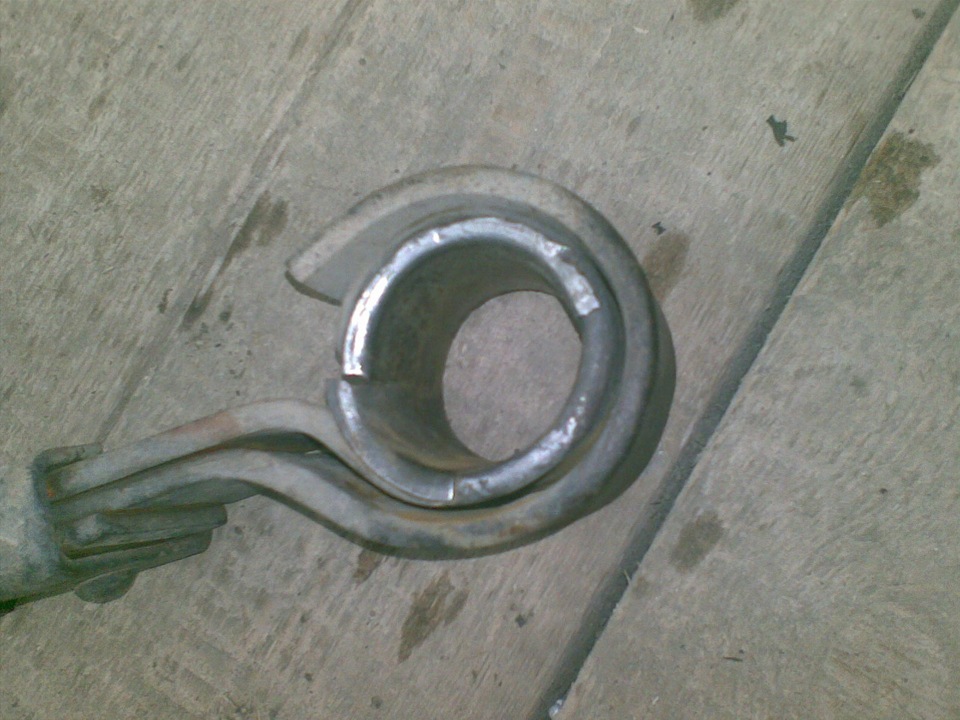

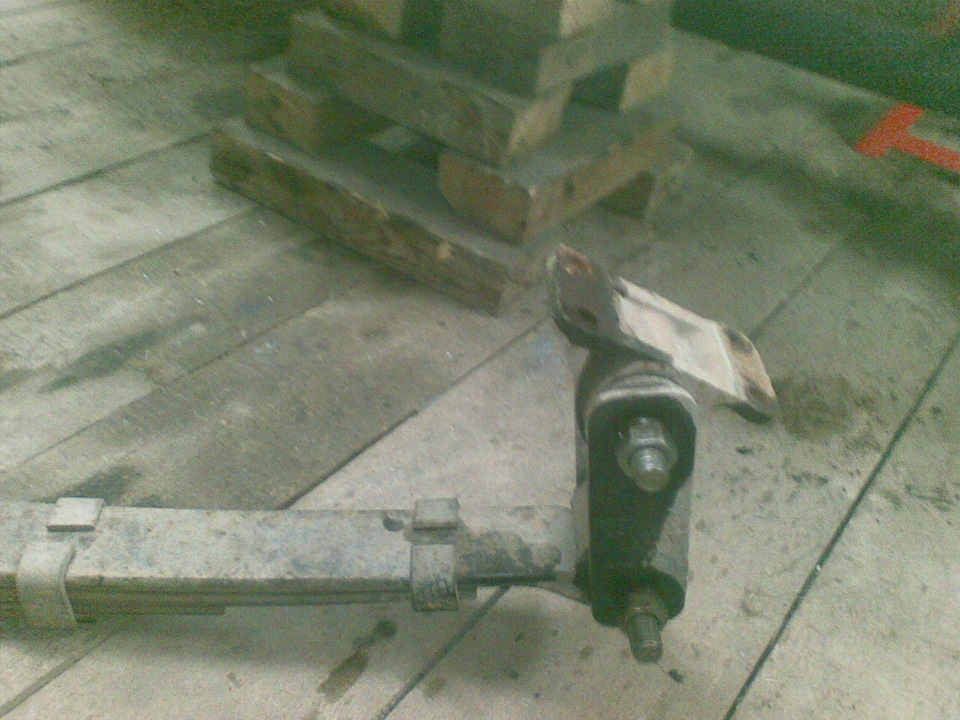

Были заменены рессоры, на те что я забрал с передним военным мостом. Причина замены: разбитость железной, внутренней, посадочной втулки рессоры

Дисковые тормоза встали без проблем.Все по инструкции. В комплекте все было. Даже переходники с шланга на трубку. Немного доработал болгаркой, крышку бортовой передачи и тормозные колодки, потому что не входили.

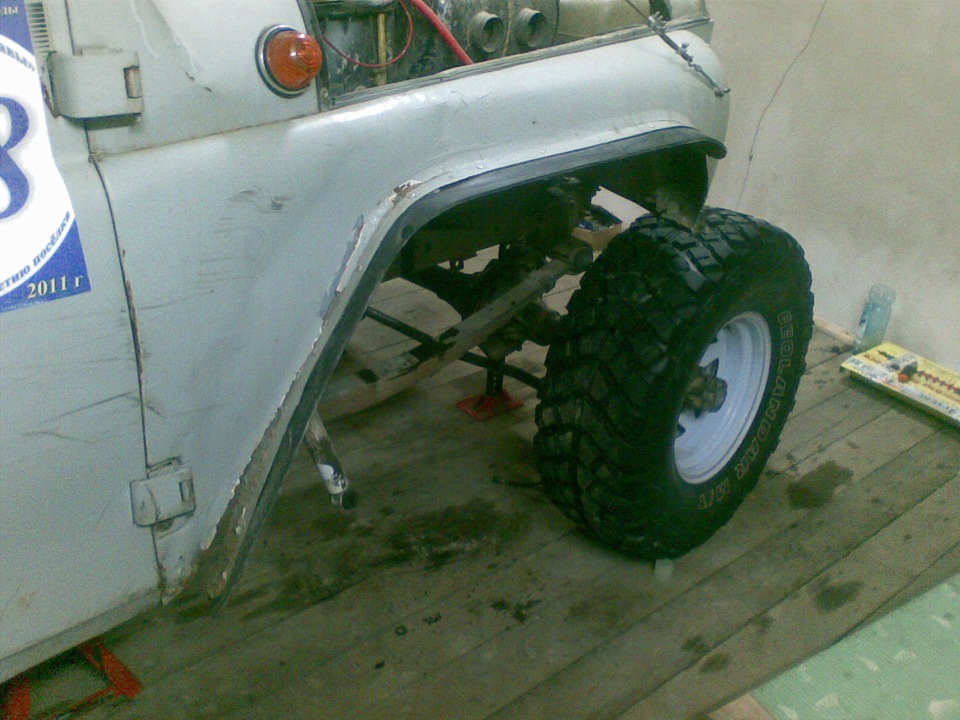

На дисках USWeels R15х8 -19 встали без проблем, без подпиливания скобы суппорта.
Дисковые тормоза на уаз это СУППЕР! А прокачивать, теперь просто песня.
Теперь появились тормоза.

Регулировку развала пока не делал. Ждал «АДС-овские» рулевые наконечники.

Конструлим дисковые тормоза на военный мост

1. Кронштейн для крепления скобы суппорта газелевского,
2шт на мост,
цена за пару в южном порту
2.500 руб

2. Проставка алюминиевая под тормозной диск,
толщина 25 мм,
надевается на ступицу, с длинными шпильками в комплекте,
2 шт на мост,
цена за пару в южном порту
2.500 руб

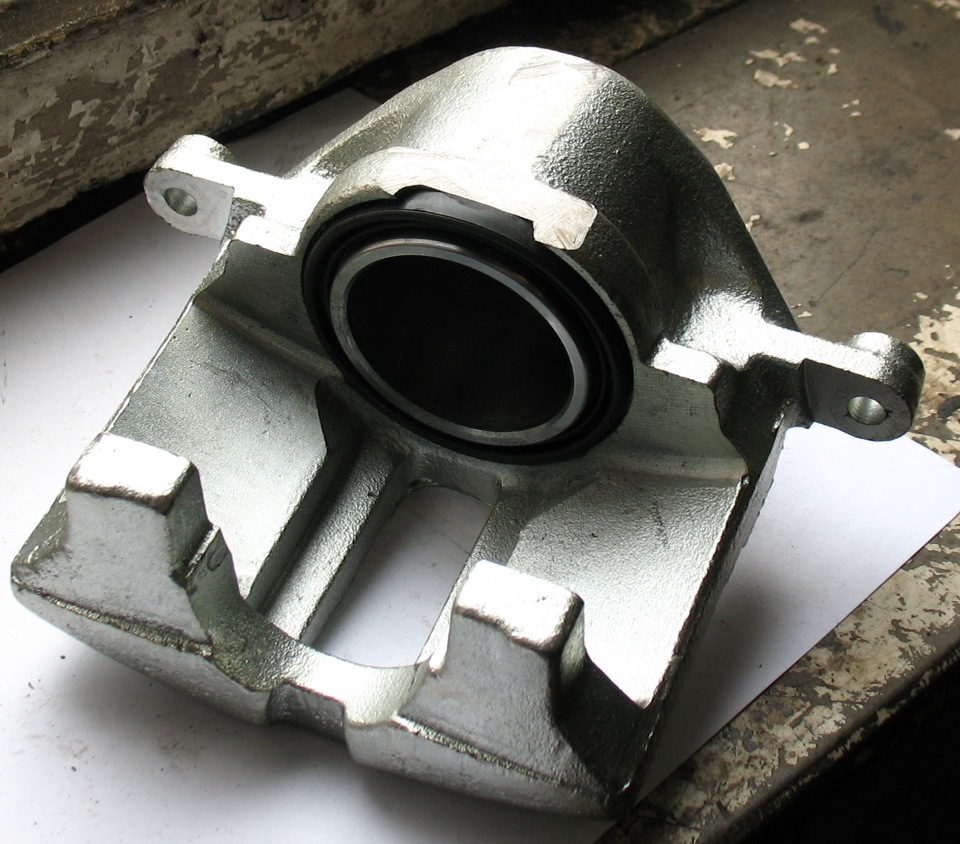

3. Суппорт Газель, производство Фенокс,
цена за 1шт 1200 руб.

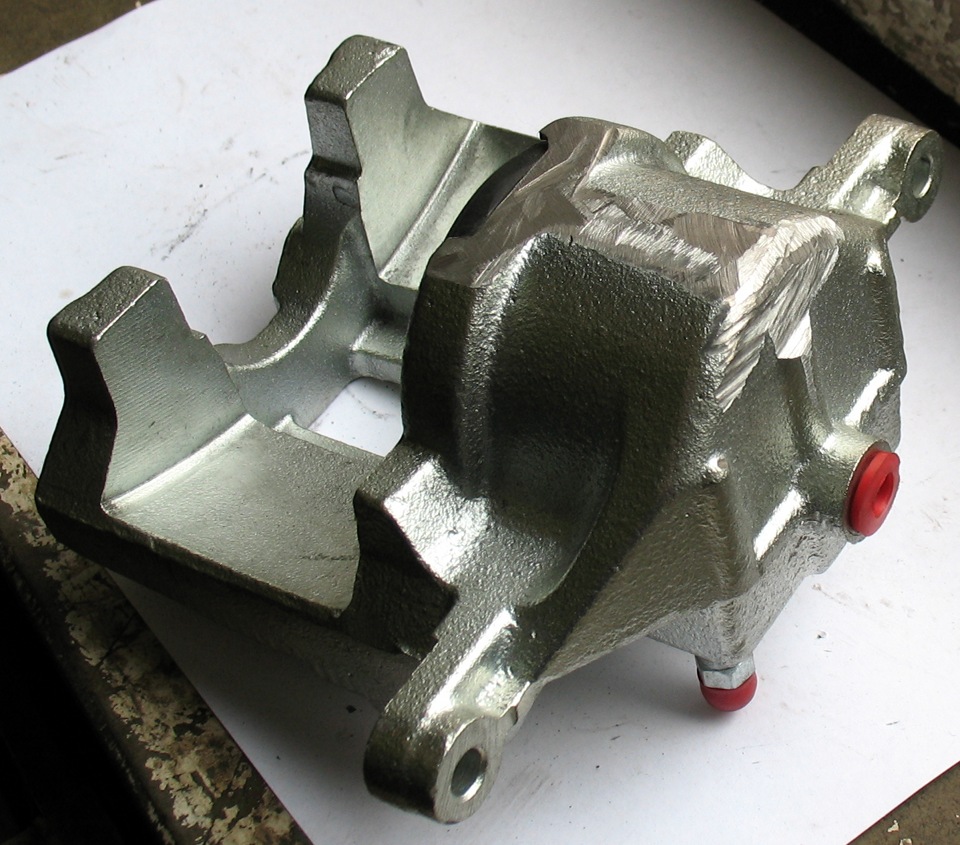

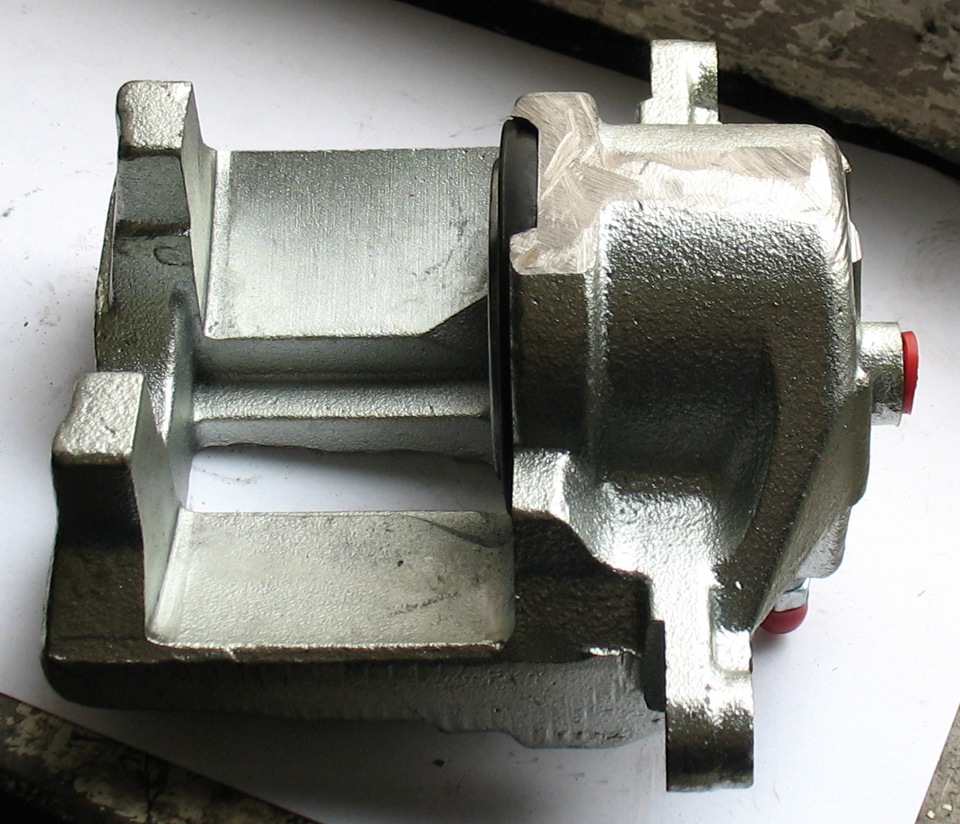

Подрезаем суппорт аккуратненько,
жалко, а что делать

И это ещё не всё:
после установки колодок суппорт
может просто не влезть на них,
у меня два таких попалось,
то есть процент брака 50х50.
Ничего страшного, у нас есть болгарка,
помогает от многих автомобильных недугов.

4. Торм. диск 3160, производство Фенокс,
цена за 1шт 735 руб

5. Шланг тормозной уаз передний 60 руб шт,
ваз передний 60 руб шт, газ 3110 65 руб шт.,
пр-во Фенокс

Чуть позже поставлю армированные торм шланги,
ибо наши — полное г…, проверено в очередной раз…

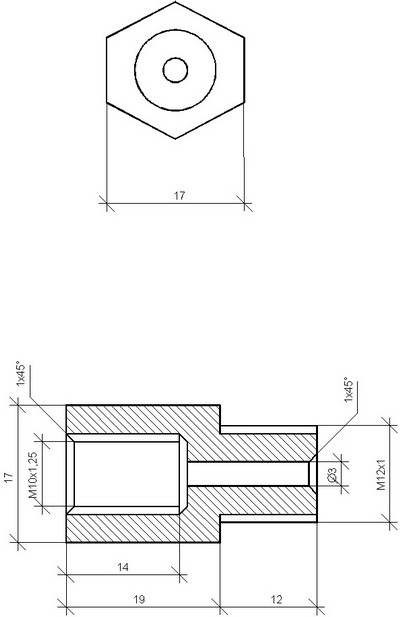

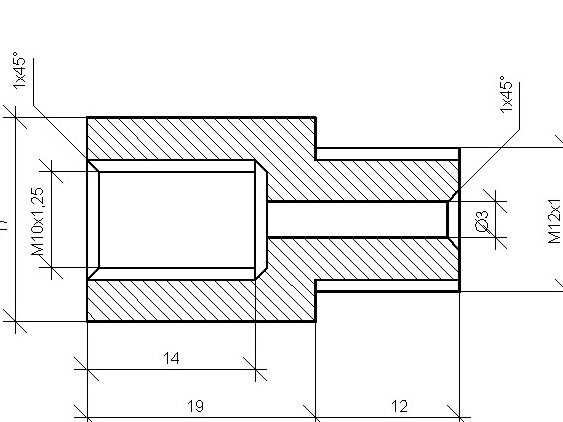

6. Штуцера-переходники с диаметра 12 на диаметр 10 под резьбу с 12 на 10 по 25 руб за 1 шт.

Тоже полное г., без подмотки фум-лентой не обойтись, текут во все стороны …

7. Шайбы медные и болт-штуцера в суппорт под шланг диаметр резьбы 10х1

8. Колодки торм. пер. Газель 320 руб к-кт,
пр-во Фенокс.

9. Болты М12х1.25 для крепления скобы суппорта
к кронштейну, 8 шт, в южке по 40 руб болт,
смотрите чтоб головка была под ключ меньше чем
на 19 — места впритык, затягивать плохо

Итого на оба моста 1200х4 + 735х4 + 2.500х4 +2х320 =

=18.380 руб без учёта торм. шлангов, переходников, шайб, штуцеров,
фум-ленты.

Родные колёсные диски на 15 не встанут на суппорта,

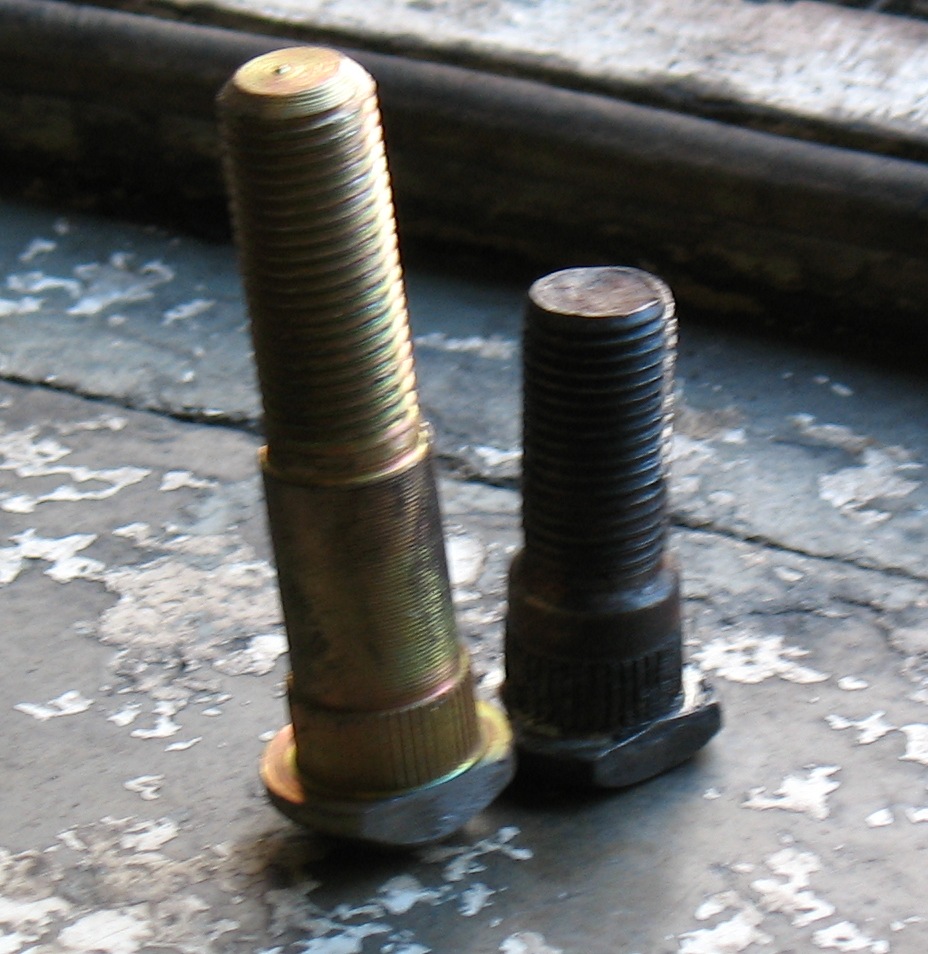

на всякий случай взял алюминиевые проставки по 40мм, уже в сборе со шпильками, красивые зараза,
цена вопроса 1.500 руб за шт,
итого плюсуем ещё 6.000 руб.

Конструкция в сборе

Армированные тормозные шланги,
бюджет 500р/метр,
плюс фитинги где-то по 500р за штуку
плюс оливки(одноразовые обжимные бронзовые втулки, по необходимости)
где-то по 50р за шт,
плюс штуцера на подсоединение к гтц и к суппортам(по необходимости, тоже не копеечные, двойные почти по косарю за штуку),
Ну и гофра для проводки, 9рметр, плюс изолента.

Пошаговая установка дисковых тормозов на УАЗ

Согласно многочисленным отзывам, установка дисковых тормозов на УАЗ – действительно стоит капиталовложений и потраченных сил. Рассмотрим весь процесс пошагово. Установку опишем как передних дисковых тормозов, что актуально для военных мостов, так и задних. Для большей наглядности предоставим видео установки своими руками.

Военные мосты

Для начала рассмотрим редукторный мост, который был разработан для нужд военных. В паре с таким мостом идет специальная военная ступица, которая может быть заменена на гражданский вариант. Помимо разницы в колее порядка 20 мм, это будет влиять на выбор сальника, использующегося для герметизации ступичного узла, а также шпилек. Поэтому установочный комплект для редукторного моста с «колхозной» ступицей будет включать следующие детали:

• планшайба. При желании и возможности вы можете составить чертеж, чтобы выточить их у знакомого токаря. В обратном случае купить готовые варианты – также не проблема. Учтите, что существуют как минимум два варианта изготовления: планшайба толщиной 10 мм, а к проушинам приварены проставки 5 мм; в другом случая вся планшайба толщиной 15 мм, что, на наш взгляд, является более предпочтительным вариантом;
• переходники тормозных шлангов, медные шайбы для герметизации фитингов тормозного шланга;
• дистанционные кольца для уплотнения подшипника редуктора;
• втулка сальника ступицы под гражданский мост с наружным диаметром 60*85*10;
• суппорты ГАЗ 3110 или ГАЗель 3302. В комплекте зачастую суппорта идут с колодками;
• тормозной диск УАЗ 3160;
• ступицы гражданского моста;

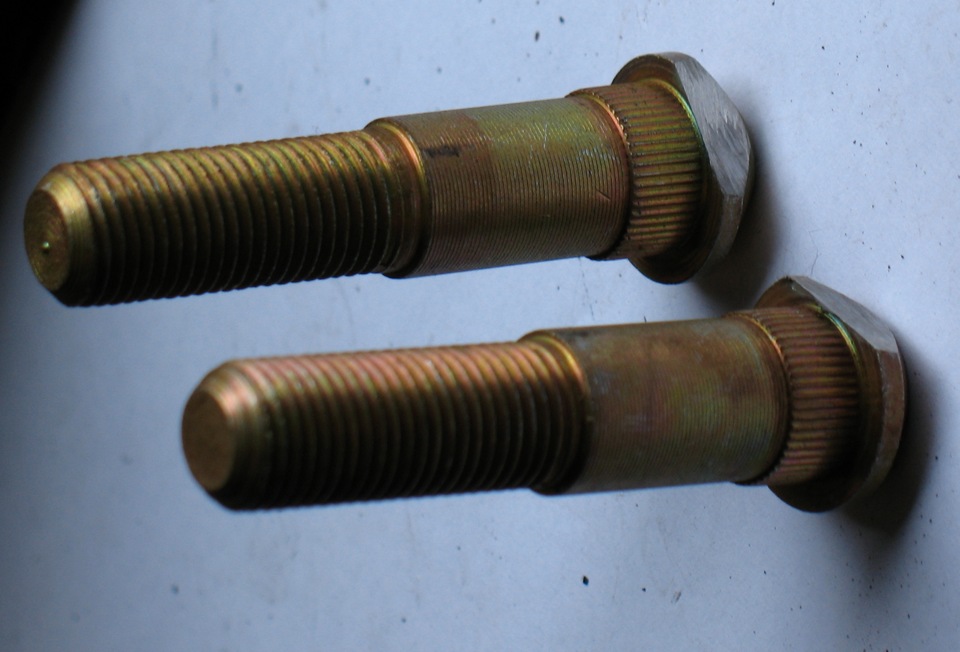

• колесные шпильки – 10 шт.;
• сальник;
• винты крепления тормозного диска – 6 шт.;
• передний тормозной шланг ВАЗ 2101;
• перепускной болт крепления тормозного шланга к суппорту для ВАЗ 2101.

Также вам потребуется герметик (обычный – прокладочный) для уплотнения привалочной плоскости между планшайбой и редуктором. Можно использовать специальную прокладку.

Поскольку установка дисковых тормозов на УАЗ требует трудоемкой разборки всего ступичного узла, можете заодно поменять подшипники ступицы. Даже старые подшипники желательно хорошо перемыть, чтобы при установке смазать водостойкой пластичной смазкой.

Разборка, адаптация под гражданские ступицы

Замена начинается со снятия барабанного механизма:

• снимите колесо, тормозной барабан;
• сбейте крышку хабов, а затем выкрутите сами механизмы подключения моста;
• ослабьте фиксацию замочной шайбы, открутите ступичную гайку специальным ключом на 55;
• снимите шайбы (запомните порядок установки);
• открутите еще одну гайку тем же ключом, снимите последнюю шайбу;
• можете снять ступицу с цапфы;
• открутите 6 гаек крепления цапфы к редуктору, снимите маслоотражательное кольцо;
• открутите тормозную трубку от цилиндра, наденьте защитный колпачок, чтобы с нее не выливалась тормозная жидкость;
• часто тормозной щит прикипает, поэтому снять его достаточно тяжело. Вам нужно установить назад ступицу и немного наживать гайку. Можете использовать ее в качестве обратного молотка.

Установленный нами комплект будет иметь планшайбу толщиной 15 мм, что потребует компенсации зазора между ступицей и подшипником. Вместо стандартной шайбы нужно установить новую – толщиной 3 мм.

У гражданской ступицы вылет больше на 20 мм, поэтому установить дисковые тормоза можно без проставок между шпильками и дисками. Тем же, кто не желает переходить на колхозные ступицы, придется удлинять шпильки и использовать проставки.

Сальник военной ступицы – 65*90*10. Для установки гражданской ступицы нам потребуется поменять кольцо под сальник на цапфе. Гражданский сальник – 60*85*10. Обточите старое кольцо таким образом, чтобы его можно было закрепить в тиски. После надежной фиксации закрутите в узел два болты повышенной прочности. Заложите между ними монтировку и проверните, тем самым сорвав кольцо с места. Запрессуйте новое кольцо наставкой подходящего диаметра.

Установка, подгонка

Для того чтобы установить выбранные нами от модели 3160 дисковые тормоза на УАЗ, необходимо немного подточить корпус редуктора со стороны суппорта и сам суппорт. Убрать лишнее нужно для того, чтобы колодки имели запас хода. В процессе шлифовки обязательно примеряйте детали. Также нужно обрезать болты крепления суппорта к планшайбе. Начинаем сборку:

• установите шайбу с цапфой в планшайбу;
• смажьте привалочную плоскость герметиком и установите к редуктору;
• прикрутите кожух на 6 шпилек с граверами;
• прикрепите суппорт так, чтобы болт под прокачку был сверху;
• приложите маслоотражательное кольцо к ступице и забейте шпильки. Наденьте тормозной диск и закрепите его;
• установите сальник;
• смажьте внутренности ступичного узла для смазки подшипника, установить колечко (которое отличается у гражданских и военных мостов);
• установите конструкцию на цапфу.
• сборка шайб, ступичной и контрагающей гаек происходит в обратном к снятию порядке. Обязательно прочтите, как отрегулировать подшипник ступицы.

К суппорту через перепускной болт прикрепите тормозной шланг от ВАЗ 2101. Через фитинги соедините шланг от суппорта со стандартным УАЗовским шлангом. Не забудьте о медных шайбах.

Задние тормоза

Задние дисковые тормоза на УАЗ будем устанавливать от ВАЗа. Суппорта должны быть от модели с 16-ти клапанным двигателем, так как они идут под 14-ти дюймовые диски. После прочтения вышеизложенного материала вы уже можете себе представить процесс установки и необходимые комплектующие для задней оси. Из особенностей:

• на УАЗ с военными мостами для левой оси подойдет суппорт с правого переднего колеса ВАЗа. Суппорт установленный правильно, когда отверстие для прокачки находится вверху (обеспечит полноценную прокачку тормозов);
• для установки УАЗовских дисков суппорта нужно немного подпилить.

Замена барабанных тормозов на дисковые от УАЗ 3160 возможна и с использованием суппортов от ГАЗели. Кронштейн крепления тормозного шланга к мосту можно взять от Волги. Также могут потребоваться проставки для регулировки зазора между суппортом и диском. Планируя модернизацию тормозной системы, подумайте о колесах. После установки дисковых тормозов колеса со стандартным вылетом и радиусом уже подходить не будут. Обязательно соизмерьте параметры ваших дисков с габаритами установленных тормозов.

Описать все тонкости процесса переоборудования в одной статье – крайне сложно. Поэтому к вашему вниманию видео по установке дисковых тормозов. Установка своими руками показана как на примере УАЗ 469, так и более современного УАЗ Хантер.
