Втягивающее реле стартера – проверка и ремонт

Втягивающее реле стартера – проверка и ремонт.

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

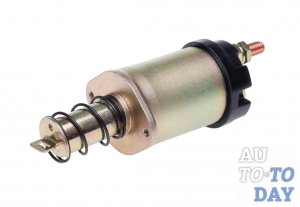

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Статья была опубликована в паблике Машины. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. vk.com/cars.best Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Втягивающее реле стартера: устройство, принцип работы, диагностика и ремонт

Каждый водитель может столкнуться с ситуацией, когда при повороте ключа машина не подает признаков жизни. Причин может быть несколько. Одна из них – втягивающее реле стартера. Автомобилисты обязательно должны знать, что это за деталь, каковы ее функции и особенности конструкции, как диагностировать и демонтировать этот компонент. На все эти вопросы вы получите ответ в данном материале.

Конструкция и принцип работы

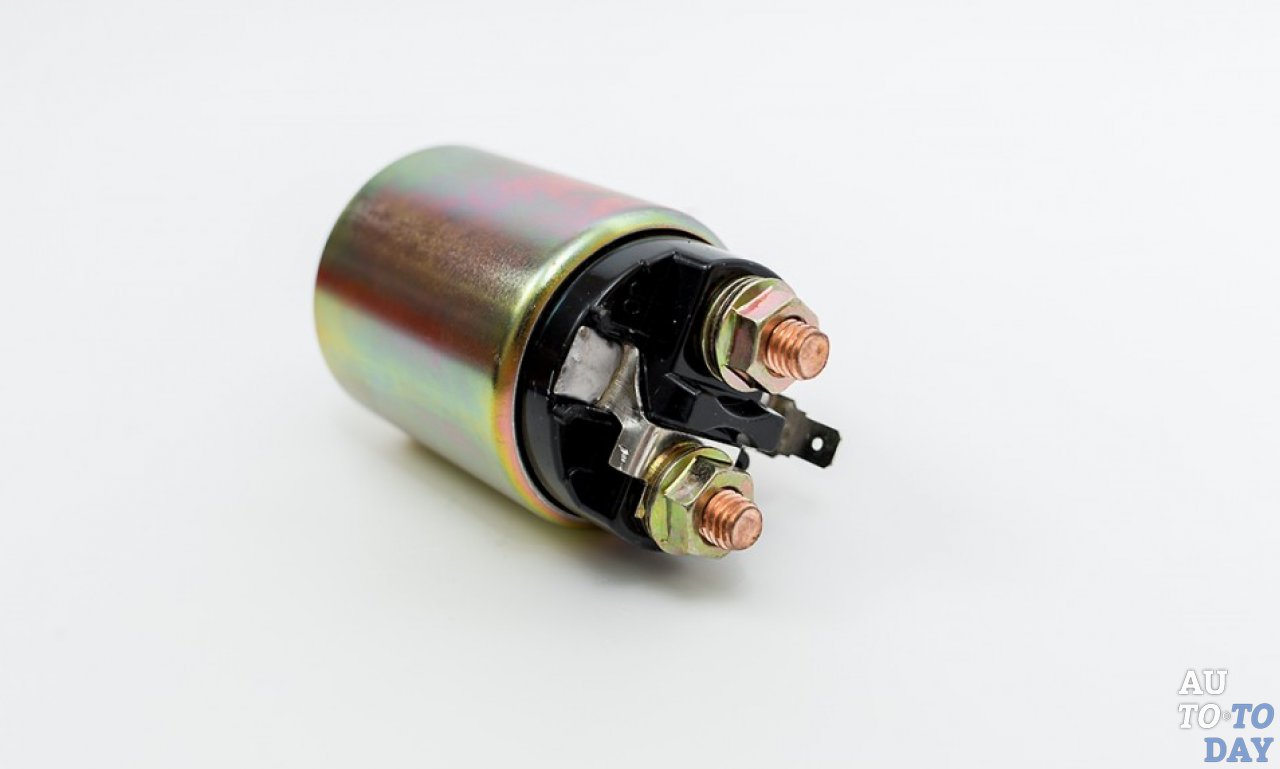

Визуально реле представляет собой небольшую деталь в виде цилиндра размером немного больше ладони. В каждом автомобиле производитель устанавливает собственное реле с некоторыми конструктивными нюансами. В целом в этой детали можно выделить следующие элементы:

  • корпус с контактами;
  • специальный контактный диск;
  • втягивающий магнит с сердечником;
  • обмотка и возвратные пружинки.

Большая часть изделия – это цилиндрическая катушка, образующая собой электрический магнит. Внутри нее располагается якорь, сверху которого намотаны витки еще одной катушки – удерживающей. По бокам якоря (сердечника) располагается два штока. Первый шток необходим для толкания вилки стартера, а второй шток, находящийся с другой стороны, оснащен контактным диском реле стартера. Корпус детали представляет собой чашку, выполненную из диэлектрика, в которой предусмотрены 2 контакта. Как правило, между контактами реле имеется бортик, исключающий короткое замыкание.
Реле прикреплено к корпусу стартера, поэтому при демонтаже детали необходимо снимать и стартер. Принцип работы втягивающего реле описывается следующим образом:

  1. Вставляя ключ в замок, водитель приводит к замыканию реле стартера.
  2. Оно посылает напряжение от АКБ на втягивающую обмотку.
  3. Под действием магнитного поля сердечник переходит во внутреннюю часть обмотки.
  4. Движение сердечника выполняет два основных действия: первое – сдвиг обгонной муфты посредством вилки, зацепление шестеренок стартера и венца маховика, а второе – замыкание контактов втягивающего реле.

Якорь, благодаря этому, моментально соединяет моховик со стартером и подключается к батарее. На стартер поступает энергия, приводя его в движение. В результате, двигатель автомобиля запускается через несколько секунд.
После включения стартера происходит деактивация втягивающей катушки и одновременное включение удерживающей, предназначение которой в установке сердечника в крайнем положении. Это необходимо для уменьшения потребляемой мощности элемента. После запуска мотора машины, конечно же, ток уходит с обмотки тягового реле. Пружина приводит в действие вилку, и конструкция возвращается в начальное положение. Происходит отсоединение от маховика и контактов АКБ. Затем реле не выполняет каких-либо задач вплоть до следующего старта транспортного средства. Теперь вы знаете устройство втягивающего реле стартера.

Функции механизма

Прежде чем говорить о функциях, необходимо понимать, о каком конкретно реле пойдет речь. В автомобиле имеется непосредственно реле стартера, которое отвечает за включение мотора, при этом находится в подкапотном пространстве. Второе – тяговое реле, о котором идет речь. К функциям последнего относится:

  • синхронизация цепей стартера;
  • распределение энергии между электромагнитным реле и электромотором стартера;
  • соединение зубцов венца махового колеса с шестернями бендикса и разъединение их при запуске двигателя.

Первые втягивающие реле стартера ставились на автомобили в начале 20 века. Чтобы мотор запустился, следует производить принудительное вращение коленвала до тех пор, пока в камере не произойдет воспламенение горючей смеси. Если в моторе нет критических повреждений, на эту процедуру уходит не более пары секунд благодаря втягивающему реле.

Диагностика детали

Итак, если транспортное средство не заводится, следует проверить ряд элементов. Предварительно рекомендуем осмотреть:

  • Аккумуляторную батарею. Убедитесь в ее работоспособности, надежности креплений и отсутствии окислов.
  • Электрическую проводку. Она должна качественно (с помощью гаек) крепиться к стартеру. Обязательно при обнаружении удалите коррозию.

Если с этими компонентами все в порядке, рекомендуется проверка втягивающего реле стартера. Опытные водители по звуку могут определить исправность компонентов, не разбирая автомобиль. Другие методы предполагают демонтаж детали. Здесь есть два основных способа.
При срабатывании втягивающего реле можно услышать характерный щелчок. Его создает сдвинувшийся сердечник. Если этого щелчка не происходит, соответственно, якорь не двигается. Бывают ситуации, когда втягивающее реле стартера щелкает, а стартер не крутит. Как правило, причиной этому могут быть сгоревшие контакты.
Новичкам выполнить проверку «по щелчку» можно, демонтировав сам стартер, так как из-за качественной шумоизоляции необходимого звука вы можете просто не услышать. Для этого от батареи (клемма «+») подсоединяется провод к соответствующему выводу реле. Аналогично подсоединяют минус, а затем проверяют работоспособность реле.
Если реле сработало, но вы услышали небольшое дребезжание, ищите проблему в обмотках. Предварительно для диагностики понадобится снять втягивающее реле и использовать мультиметр:

  1. Поставьте прибор в режим измерения сопротивления. Замерьте сопротивление между обмотками и массой, предварительно сняв пружину и сердечник. Показатель должен лежать в пределах 1…3 Ом.
  2. Установите сердечник с пружиной на место. Замкните контакты, а затем снова выполните замер. Мультиметр должен показать параметры 3…5 Ом. Эти цифры могут незначительно отличаться в зависимости от модели реле. Если показатели ниже требуемых, тогда обмотка вышла из строя.

Это основные методы, как проверить втягивающее реле стартера в гаражных условиях.

Ремонт устройства

Первоочередной задачей при замене или ремонтных работах втягивающего реле является демонтаж стартера. Он крепится посредством 2 или 3 болтов, открутить которые не представляет больших проблем. Главная загвоздка заключается в том, что на современных иномарках стартер «прячут» далеко в подкапотном пространстве, соответственно, для его снятия необходимо дополнительно демонтировать мешающие механизмы. В отдельных автомобилях понадобится даже поддержка двигателя. Если вы столкнулись с такой ситуацией, при этом добраться до стартера и реле проблематично, обратитесь в автосервис.
Достав стартер, можно вытащить непосредственно реле. Втягивающие реле бывают 2 видов: разборные и неразборные. Последние отремонтировать невозможно, поэтому вам понадобится только покупать новый компонент. Замена сердечника выполняется в общем случае по схеме:

  1. отсоедините клеммы от аккумулятора;
  2. демонтируйте механизм, а затем очистите его от масла и других загрязнений;
  3. открутите гайку щеточной системы;
  4. снимите с болта контакт;
  5. снимите стяжные винты, подсоединенные к массе, и гайки с торца;
  6. замените сердечник;
  7. выполните сборку конструкции в обратном порядке;
  8. проверьте работоспособность реле.

Для разборных компонентов можно выполнить ремонт. Предварительно приготовьте отвертку, паяльник с канифолью и олово. Далее выполните следующие шаги:

  1. открутите крепежные винты на корпусе;
  2. при необходимости отпаяйте концы обмотки;
  3. демонтировав защитную крышку, вы можете заменить контакты или отшлифовать их, если они подгорели;
  4. соберите устройство, а затем поставьте на место над стартером;
  5. установите сам стартер с реле.

Процедура не представляет сложностей, поэтому попробуйте выполнить ее самостоятельно, не тратя деньги на услуги автосервиса. Обязательно пометьте клеммы, чтобы в процессе сборки ничего не перепутать. Дополнительно выполните обезжиривание контактов.

Типы втягивающих реле

Покупая новую деталь, стоит изучить ассортимент предоставляемой продукции. На рынке водители могут купить один из нескольких видов реле:

  • для обычных стартеров «Жигули» 2101-2106 («классика»);
  • для обычных стартеров Lada 2108-21099;
  • для редукторных стартеров АвтоВАЗ всех моделей;
  • для редукторных AZD.

Продукцию изготавливают несколько крупных заводов:

  • Завод имени Тарасова (ЗиТ), Продукция изготавливается под ТМ «КАТЭК» и «КЗАТЭ».
  • Борисовский завод («БАТЭ»);
  • Отечественная фирма «Кедр».
  • Dynamo AD (Болгария).
  • Iskra (Белорусско-словенская фирма).

Рекомендуется устанавливать аналогичное реле, которое использовалось до этого на вашем авто (или совместимое). При замене сердечника также будьте осторожны, так как несовместимый якорь может не помещаться в гнездо.
Теперь вы знаете все необходимое о конструкции и функционале втягивающего реле. Диагностика и замена в гаражных условиях вполне возможна, но многое зависит от конструкции машины и расположения стартера.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Для чего нужно втягивающее реле стартера

  • Главная
  • Продажа
    • Турбины
    • Рулевые рейки
  • Услуги
    • Компьютерная диагностика
    • Ремонт моторчика печки
    • Техобслуживание
  • Ремонт стартеров
  • Ремонт генераторов

Втягивающее реле стартера

Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.


Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Подключение тягового реле стартера


Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

  • Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
  • Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
  • Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
  • Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.

Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.

Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Втягивающее реле стартера: устройство, принцип работы, способы диагностики и возможные неисправности

Стартер – один из основных узлов двигателя. От его исправной работы зависит стабильный запуск двигателя. Если в автомобилях с механической КПП экстренный запуск двигателя в случае отказа стартера можно осуществить «с толкача», то в авто с АКПП при неработающем стартере такую операцию произвести невозможно. Поэтому важно следить за исправностью узлов стартера, с том числе, втягивающего реле.

Назначение и принцип работы реле стартера

Первое стартерное устройство без реле было произведено Чарльзом Каттерингом в начале прошлого века. Первоначально он представлял обычный электродвигатель, который после запуска двигателя переходил в режим генератора. Немного позже автопромышленник и изобретатель из США Винсент Гуго Бендикс предложил устройство стартера с встроенным реле запуска, схема которого и дошла до наших дней без существенных изменений.

Конструкция стартера включает следующие основные узлы:

  • пусковой электродвигатель;
  • реле стартера;
  • вилка;
  • опережающая шестерня (бендикс).

В момент запуска двигателя на реле блокировки стартера поступает напряжение 12 Вольт (на грузовые авто 24 В) с замка зажигания автомобиля либо через дополнительное реле стартера электронной системы управления двигателя. После срабатывания реле за счет сил электромагнитной индукции происходит замыкание контактных зон (пятаков), за счет чего на пусковой электродвигатель стартера поступает напряжение питания с аккумуляторной батареи автомобиля. Одновременно якорь тягового реле стартера приводит в движение вилку (рычаг реле), которая толкает муфту холостого хода с шестерней, которая именуется бендиксом в честь ее изобретателя. Шестерня входит в зацепление с маховиком двигателя. Вращающийся пусковой двигатель стартера заводит двигатель.

Таким образом, реле стартера одновременно выполняет две основные функции: электрическое соединение контактных зон для подачи напряжения на пусковой двигатель и привод бендикса в зацепление шестерни с маховиком.

Тяговое реле стартера включает следующие узлы:

  • корпус;
  • втягивающая и удерживающая обмотки (иногда совмещенная);
  • якорь реле;
  • сердечник реле;
  • возвратная пружина якоря;
  • рычаг реле (вилка);
  • шток;
  • демпферная пружина;
  • контактная пластина;
  • контактные болты;
  • контактные пятаки;
  • возвратная пружина контактной пластины.

В целом, получается довольно сложное устройство, в котором есть чему ломаться.

Основные неисправности реле стартера, их признаки

В процессе эксплуатации автомобиля стартер подвергается высоким перегрузкам. Как правило, он установлен в нижней трети двигателя, поэтому постоянно находится в зоне досягания пыли, грязи, посторонних жидкостей (масел, антифриза, воды) в автомобиле. Конструктивно реле объединено с основной конструкцией стартера. Учитывая, где находится реле стартера, на него приходятся не меньшие нагрузки. К тому же, пусковые токи стартера доходят до величины 500 Ампер и более, а это приводит к разрушению контактных зон пятаков, пластины и болтов.

Основные неисправности втягивающего реле стартера:

  • обрыв, разрушение или перегорание обмоток реле;
  • разрушение контактных зон пятаков и контактной пластины;
  • подгорание зажимов болтов;
  • неисправность вилки (как правило — облом);
  • залипание штока или якоря реле;
  • разрушение пружин.

Каждая из этих неисправностей имеет свои симптомы. Так, неисправность обмотки реле приводит к общей неисправности стартера: он перестает срабатывать. Разрушение контактных зон пятаков может вызвать проблему работы стартера «через раз». Облом вилки приводит к тому, что втягивающее реле будет щелкать, но привод стартера может не запускаться. Залипание штока и якоря, поломка пружин приводит к нестабильной работе стартера, возможному заеданию бендикса в момент запуска. Это опасно в плане возможного повреждения систем двигателя.

Поэтому важно знать, как проверить втягивающее реле стартера в процессе его эксплуатации.

Как самостоятельно проверить реле стартера

Реле включения стартера располагается непосредственно на стартере, обычно в верхней либо боковой конструктивной зоне. К нему есть неплохой доступ, если, конечно, можно найти доступ к стартеру вообще. Во многих автомобилях стартер находится в «мертвой» зоне под выпускным коллектором в пространстве между двигателем и салоном.

Проверка втягивающего реле стартера начинается с измерения сопротивления обмотки. В некоторых более пожилых автомобилях на обмотку реле стартера подается напряжение прямо с замка зажигания. Следует с помощью мультиметра «прозвонить» (измерить сопротивление) обмотку реле. В новых авто реле стартера запитывается через реле системы управления двигателя. Оно обычно установлено в блоке предохранителей и реле подкапотного пространства. Лучше воспользоваться электрической схемой авто.

Эту операцию можно сделать и непосредственно у стартера. К нему идут два провода: один толстый от аккумуляторной батареи, другой тонкий – к реле стартера. Сопротивление между выводом реле стартера и «землей» автомобиля должно быть в пределах от 0,5 до 5 Ом. Но здесь есть «НО». В большинстве схем генераторов в цепь реле стартера включен электродвигатель привода стартера. Поэтому, если изношены щетки, и теряется контакт электродвигателя, реле таким методом прозваниваться не будет, стартер не срабатывает. Опытные автоэлектрики советуют постучать по стартеру (стучать нужно сильно), возможно щетки отлипнут, и стартер заработает.

Все остальные неисправности можно определить либо «на слух», но лучше путем демонтажа стартера.

Демонтаж и замена реле стартера

Перед тем, как разобрать реле стартера, его необходимо демонтировать вместе с самим стартером. В некоторых автомобилях это можно сделать со стороны капота. Последовательность демонтажа реле стартера:

  • поставить автомобиль на стояночный тормоз;
  • отключить отрицательную клемму автомобильного аккумулятора;
  • обеспечить доступ к стартеру;
  • снять проводники, подводимые к стартеру, расположенные на реле;
  • открутить три (обычно) крепежных болта стартера;
  • снять стартер;
  • открутить винты, удерживающие реле стартера на корпусе (обычно также 3, расположены в торце реле);
  • аккуратно разобрать реле стартера, удерживая вилку.

После разборки реле стартера визуально можно определить все неисправности. Обычно проблемы возникают с вилкой стартера: во многих авто она выполнена из ударопрочной пластмассы. Ремонт втягивающего реле стартера своими руками возможен в том случае, если не повреждены обмотки.

Установка реле стартера и его подключение производится в обратной последовательности. Перед тем, как подключить стартер на автомобиль, необходимо произвести проверку исправности на стенде, либо просто на столе, подключив к нему аккумуляторную батарею и кратковременно подав на втягивающее реле положительное напряжение с АКБ. После этого стартер устанавливается на штатное место и подключается к бортовому оборудованию.

Общие советы

Чтобы втягивающее реле прослужило дольше, следует:

  • тщательно зажимать болты крепления токоведущих к реле стартера проводников;
  • периодически очищать корпус стартера от пыли и грязи;
  • производить запуск двигателя длительностью не более 15 секунд;
  • в случае появления посторонних шумов в момент запуска, моментов, когда стартер не крутит, демонтировать стартер и произвести регламентное обслуживание.

Ремонт втягивающего реле стартера

Как понять, что вам необходим ремонт втягивающего реле стартера?
Втягивающее реле подталкивает обгонную муфту к маховику. Так происходит зацепление и коленчатый вал начинает вращаться. Стартер не может работать без реле. Если элемент вышел из строя, бендикс не выполнит своих функций. Подача электричества на контакты пускового механизма лишь запустит моторчик, который будет крутиться, издавая громкий свистящий звук.

Диагностика неисправностей втягивающего реле стартера в “Старт Сервис”

Симптомы, при которых, скорее всего, понадобится ремонт втягивающего реле стартера

  • при запущенном двигателе стартер продолжает работать, издавая характерное жужжание;
  • в результате поворота ключа в замке зажигания стартер один раз щёлкает, но не заводится;
  • после поворота ключа в замке зажигания слышна холостая работа стартера без запуска двигателя.

Ремонт втягивающего реле стартера – процедура несложная, но требующая аккуратности. Прежде всего, реле стоит всё-таки проверить.
Для этого следует, не снимая стартера, перемкнуть отвёрткой, или кусочком сварочного кабеля с мощными клеммами на концах две медных клеммы, расположенных на задней крышке реле и выполняющих роль контактов. Если после этого начинается вращение механизма, то проблема как раз в реле.

Реле бывает двух видов, разборное (к примеру, на старых моделях ВАЗ) и неразборное (на большинстве новых моделей автомашин). Чтобы произвести ремонт втягивающего реле стартера ВАЗ старой модели, нужно открутить крышку. Собственно, ремонт реле стартера ВАЗ состоит в аккуратной зачистке контактной пластины и контактной поверхности болтов. После этого нужно собрать реле, а при необходимости – заклепать его корпус.

Неразборное реле придется отгибать или спиливать вальцовку.
Чтобы не повредить реле при разборке и сборке, понадобятся определённые навыки и ювелирная точность. Поэтому разумнее всего будет обратиться к услугам грамотных специалистов в хорошей мастерской.

Основные неисправности втягивающего реле

  • Обгорание контактов

Контакты, они же «пятаки» со временем покрываются нагаром, затрудняющим подачу электрического тока. Раньше контакты делали из меди, что продлевало срок бесперебойной эксплуатации. Сейчас элемент выполняют из смеси металлов, отчего механические свойства ухудшаются. Обгоревшие пятаки нужно чистить.

Поломка механического привода

Если механический привод неисправен, катушка срабатывает, но не толкает обгонную муфту. Металлический элемент может сточиться от времени, или даже сломаться. Привод нужно заменить.

Короткое замыкание обмотки

Катушка не срабатывает при подаче электричества на контакты. Обнаружить неисправность можно с помощью омметра. Неисправную обмотку отремонтировать нельзя, придется полностью заменить деталь.

Сотрудники СтартСервис проведут диагностику втягивающего реле и назовут точную причину неисправности. Мастера быстро отремонтируют деталь. Вам не придется ждать результата несколько дней. Уже через 3 часа машина заведется от легкого поворота ключа в замке зажигания.

Втягивающее реле стартера

Втягивающее реле стартера выполняет две основные функции. В момент запуска двигателя подводит соединенную с валом стартера шестерню к зубчатому венцу маховика, а когда мотор заведется – возвращает в исходное положение.

Бендикс. Втягивающее реле стартера.

История создания втягивающего реле стартера

Втягивающее реле – ровесник стартера. Идея использования электромотора, впервые появилась у американского инженера Чарльза Франклина Кеттеринга, одного из основателей продолжающей процветать и в наши дни фирмы Delco. Первый автомобиль с электрическим зажиганием, стартером и втягивающим реле появился в 1912 году. Изобретение системы зажигания Delco открыло женщинам дорогу в автомобилисты. Заводить двигатель с помощью «кривого стартера», то есть ручкой, вставляемой в шкив коленвала, им было не под силу.

Устройство и принцип работы втягивающего реле стартера

Втягивающее реле стартера устроено по принципу стандартного электромагнита. Состоит из двух обмоток (втягивающей и удерживающей), схемы включения стартера и сердечника с возвратной пружиной. Внешний конец якоря сопряжен с вилкой, работающей по принципу рычага. Зафиксированная на оси в центральной части вилка противоположным от втягивающего реле концом перемещает бендикс при срабатывании электромагнита, втягивающего сердечник.

В доме изобретателя электрического стартера и втягивающего реле Чарльза Кеттеринга был установлен первый в США домашний кондиционер

При повороте ключа зажигания (или нажатия соответствующей кнопки) на обмотки втягивающего реле подается напряжение. Возникает магнитное поле, перемещающее якорь. Якорь сжимает возвратную пружину. Противоположный от корпуса втягивающего реле конец вилки двигается по направлению к маховику, выталкивая шестерню, соединенную с бендиксом, до зацепления с зубчатым венцом маховика. В момент зацепления замыкаются контакты также интегрированной в конструкцию втягивающего реле схемы включения стартера. При этом более мощная, предназначенная для преодоления сопротивления возвратной пружины, втягивающая обмотка отключается, а якорь фиксируется в заданном положении с помощью удерживающей обмотки. После возвращения ключа зажигания (а автомашинах с «кнопочным» пуском – автоматически после старта двигателя) контакты, подающие напряжение на втягивающее реле, размыкаются, ток перестает поступать на обмотки и пружина возвращает якорь стартера в исходное положение, благодаря чему соединенный с ним вилкой бендикс выходит из зацепления с маховиком.

Особенности эксплуатации втягивающего реле стартера

Из-за того, что при каждом цикле работы втягивающее реле испытывает максимальную нагрузку большинство повреждений этого узла связано с выгоранием фрагментов электромагнитной схемы – обмоток и контактов – а также усталостью металла, приводящей к поломке вилки. При этом неисправности втягивающего реле стартера относятся к числу критических – завести двигатель в случае поломки невозможно.

Чтобы приобрести втягивающее реле для Ferrari самостоятельно, лучше всего отправиться в Дубаи — мировой центр поставок автомобильных запчастей

Впрочем, прежде чем выносить приговор самому реле, необходимо сначала проверить состояние цепи подачи напряжения на стартер. Характерные щелчки (якорь не попадает под действие удерживающей обмотки и возвращается пружиной в исходное положение до завершения цикла пуска) или «моргание» контрольных ламп на панели означают либо малый заряд аккумулятора либо плохой контакт на каком-то из участков цепи.

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

  • перераспределение электроэнергии между электромагнитом реле и мотором стартера;
  • синхронизация работы узлов стартера при запуске мотора;
  • подача шестерни бедикса до зацепления с зубами венца маховика;
  • возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере.

Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

  • корпус;
  • якорь;
  • магнит с обмотками (втягивающая и удерживающая);
  • возвратная пружина;
  • контакты.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Как проверить втягивающее реле стартера: что нужно знать

Как правило, если аккумулятор в норме, однако стартер не работает и двигатель завести не удается, тогда наиболее частой причиной является выход из строя втягивающего реле стартера. По этой причине необходима общая проверка стартера и втягивающего реле.

В этой статье мы рассмотрим, как устроено и работает втягивающее стартера, какие признаки указывают на то, что с данным элементом возникли проблемы, а также как проверить втягивающее стартера автомобиля.

Реле втягивающее стартера: устройство и принцип работы

Начнем с того, что указанное реле является важным элементом в устройстве стартера. Прежде всего, стартер имеет два реле. Первое отвечает за его включение и расположено в моторном отсеке (часто в блоке предохранителей). Второе реле тяговое, стоит на самом стартере.

Итак, тяговое реле стартера, которое автолюбители называют втягивающим реле (благодаря возвращению шестерни бендикса на место), не отличается сложным устройством.

Среди основных компонентов можно выделить:

  • корпус и контакты реле;
  • контактный диск реле;
  • магнит (имеет втягивающую и удерживающую обмотку);
  • якорь (сердечник) со штоком реле стартера и штоком привода вилки;
  • возвратные пружины;

В основе реле лежит втягивающая катушка, которая по форме напоминает цилиндр и является электромагнитом. Внутри которой размещен подвижный сердечник, тогда как сверху намотаны витки удерживающей катушки.

Одна сторона сердечника имеет выходящий за пределы корпуса шток, толкающий вилку стартера. На конце штока есть отверстие, также может быть перекладина, что зависит от модели авто.

На другой стороне есть шток, на конце которого размещен контактный диск реле стартера. Сам корпус втягивающего реле похож на резиновую чашку, куда вдавлены 2 контакта. Контакты имеют резьбу, куда гайками прикрепляются клеммы.

Тяговое реле устанавливается над стартером и надежно крепится к нему. Если есть такая необходимость, снять реле достаточно просто. Единственное, сам стартер также потребуется снимать.

Как правило, реле стартера бывает в виде разборного изделия, которое можно проверить и отремонтировать, а также есть неразборные варианты. В этом случае реле только меняется на новое неразборное или разборное при такой необходимости.

Как работает втягивающее реле

Принцип работы реле заключается в том, что после замыкания контактов в замке зажигания заставляет срабатывать силовое реле стартера, которое далее передает напряжение на втягивающую обмотку. В результате происходит создание магнитного поля, которое заставляет якорь сдвигаться во внутрь обмотки.

Получается, пока якорь движется, стартер соединяется с маховиком и одновременно напрямую подсоединен к АКБ. Далее по двигателю (моторчику) стартера идет ток, моторчик начинает работать, запуская двигатель автомобиля.

В момент включения стартера втягивающая катушка отключается, электрический ток переходит на удерживающую катушку. При этом данная катушка удерживает якорь в крайнем положении.

Данная катушка снижает мощность потребления втягивающего реле, на сдерживание якоря не затрачивается много энергии по сравнению с втягиванием. Это позволяет существенно сократить затраты энергии АКБ при запуске мотора.

Другими словами, при обесточивании обмотки стартер отсоединяется от маховика, а также отключается от АКБ. После начала работы мотора стартер полностью отключен от питания и от двигателя.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

  • силовые контакты реле стартера на стороне стороны контактного диска подгорают;
  • происходит обрыв удерживающей или втягивающей обмотки;
  • имеет место деформация возвратной пружины;
  • возникает короткое замыкание в обмотках;
  • механические повреждения деталей в устройстве втягивающего реле;

В случае, когда стартер не крутит, вполне возможно:

  • втягивающее реле работает, но стартер не начинает вращаться;
  • втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Втягивающее реле стартера: где находится, как работает, признаки неисправности, ремонт

  • Втягивающее реле стартера: где находится, как работает, признаки неисправности, ремонт
  • Как выглядит, где находится
  • Как работает втягивающее реле стартера
  • Признаки и причины неисправности
  • Как проверить
  • Как разобрать
  • Ремонт своими руками

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

  • Как выглядит, где находится
  • Как работает втягивающее реле стартера
  • Признаки и причины неисправности
  • Как проверить
  • Как разобрать
  • Ремонт своими руками

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад).

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

  • щелчком заканчивается поворот ключа, однако без вращения стартера;
  • ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
  • машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

  • нарушение целостности устройства из-за брака, механического износа или во время аварии;
  • короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
  • нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
  • ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
  • обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
  • ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Тогда нужно:

  • разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
  • свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Необходимые инструменты и оборудование такие:

  • дрель-шуруповёрт;
  • паяльник на 100 Ватт;
  • щётка по металлу;
  • медный многожильный провод;
  • мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

  1. Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
  2. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
  3. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
  4. То же самое проделать с другим концом обмотки.
  5. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ссылка на основную публикацию
Adblock
detector
