Замена водяного насоса (Помпы) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена водяного насоса (Помпы) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Помпа – назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание!
Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Краткое содержание:

Где находится водяной насос?
Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос?
Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие:
Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание!
Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка:
Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание!
Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

Замена помпы на приоре или первый серьезный ремонт после покупки авто…

Всем привет! Вот и первая запись в бортовом журнале. Конечно же были и другие «ремонтики» типа замены кнопки стеклоподъемника или натяжки ремня ГРМ… Кстати, при этом профилактическом осмотре и выяснилось, что помпа издыхает последний дух.
Пересмотрев кучу инфы в инете было решено менять самому.
И так, была куплена помпа. Был выбор ТЗА или Лузар, но продавец посоветовал последнюю. Ну чтож посмотрим сколько она проживет.

Уверен, что в сети не мало написано про процесс разборки, установки и сборки.
Но как было мной написано в начале, я веду журнал для себя, чтоб не забывать как все сделал.
В общем… Ставим машину на яму, сливаем охлаждающую жидкость из двигателя.

После того как слили жидкость снимаем верхную декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей. ( Подробней инфу где и что откручивать можно найти в инете).
Дальше выставляем метки.

Далее снимаем шкивы распредвалов. В моем случае было сделано следующее: Включили 5-ю передачу, нажали на тормоз чтобы шкив нельзя было провернуть. Как говориться использовал ту возможность, которая был. Сами шкивы снять было не проблема, накидным ключом на «17» болты открутились без чрезмерного усилия.

Далее (если у вас авто с ГУРом или кондиционером) нужно открутить этот кронштейн, который держится на трех болтах «13»мм.

Следующий шаг, нужно снять шкив коленвала. В противном случае не получится снять ремень ГРМ, а если не снять его то не снимается задняя крышка ГРМ.

Чтобы снять шкив я вывернул руль в право, снял пыльник (защиту), включил 5 передачу и нажал на тормоза (конечно же это делал приглашенный помощник)))), я в свою очередь состыковал несколько удлинителей для головок с неимоверным усилием открутил болт крепления шкива к коленвалу. Дале все как по маслу… ))
После снятия ремня ГРМ, откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Теперь смело можно открутить три болтика крепления помпы и аккуратно поддевая отверткой за отливы вытащить попку из гнезда.

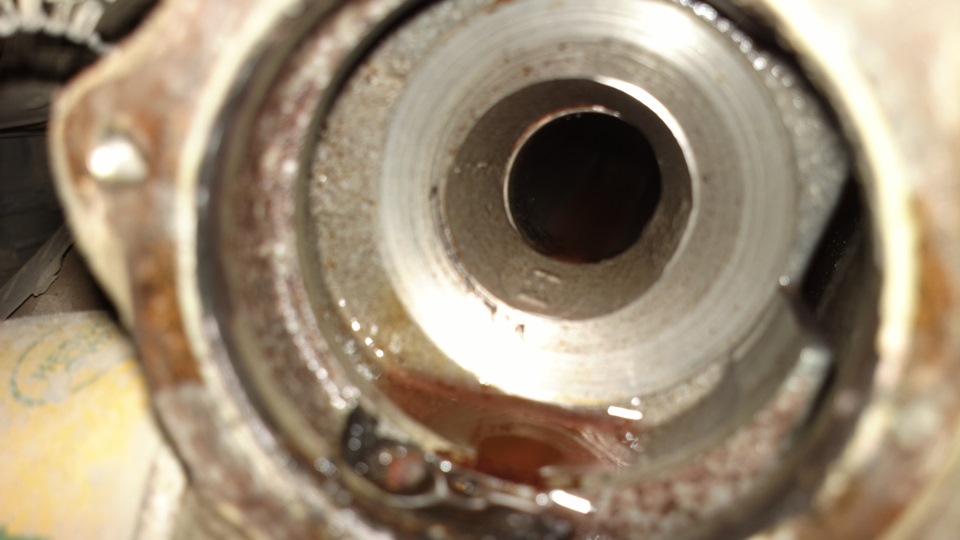

Вот такая картина открылась…

Перед установкой новой помпы желательно нанести тонкий слой герметика с обеих сторон прокладки. Главное не переусердствовать.

Перед тем, как поставить шкив коленвала решил как-то отметить 20-й зуб, чтобы потом в случае чего можно было вставлять ВМТ.

Далее все собираем в обратном порядке…

Если кто не знает как натягивать ремень ГРМ, то спрашивайте я с удовольствием отвечу и объясню.
Всем спасибо за внимание и удачи на дорогах!

Где находится помпа рено логан

Любой автомобиль представляет собой сложную конструкцию, состоящую из различных узлов, механизмов, систем и безусловно, двигателя, охлаждаемого антифризом. Циркуляция этой жидкости происходит принудительно. Для этих целей давно придумана помпа или водяной насос. Узнаем, как провести замену помпы на автомобиле «Рено Логан».

Итак, помпа — не что иное, как насос, функционирующий совместно с силовым агрегатом машины. В машинах бывают две разновидности насосов: топливный и водяной. Первый перегоняет горючее из топливного бака в мотор, второй, называющийся помпой — принудительно перекачивает антифриз или другой тип охлаждающей жидкости (ОЖ).

Речь в нашей статье пойдёт о водяной помпе, конструктивно представляющей собою корпус с крыльчаткой, зафиксированной на валу. Сам вам держится на подшипниках, установленных с обоих его концов. Что касается момента вращения, то он передаётся валу с подшипниками приводом ГРМ посредством зубчатого ремня.

Более подробно посмотреть конструкцию водяной помпы «Логана» можно на фото.

Конструкция водяной помпы с указанием местоположения обоих подшипников

Основным предназначением водяной помпы является циркуляция ОЖ во всей системе охлаждения. Как известно, на рабочем моторе автомобиля температура жидкости повышается. Помпа качает жидкость по кругу, что способствует снижению градуса, и ОЖ вновь обретает способности охлаждать необходимые внутренние детали автомобиля.

Принцип функционирования водяного насоса сводится к следующему:

• как только заводится двигатель, ОЖ из радиатора поступает к центральной зоне крыльчатки помпы;
• пространство между лопастями заполняется жидкостью;
• крыльчатка за счёт влияния центробежной силы отбрасывает тосол в специальную зону охлаждения двигателя.

Этим способом обеспечивается циркуляция ОЖ в системе.

Помпа, являясь одним из важнейших элементов, часто подвергается нагрузкам и со временем выходит из строя. Ремонту она не подлежит, и в основном, после обнаружения проблемы, производится замена.

Как правило, процедура замены помпы не представляет собой нечто очень сложное и вполне выполнима своими руками. Главное — действовать по плану, иметь в наличии необходимые инструменты.

Расположение

Находится водяная помпа в ГБЦ (головке блока цилиндров). Чтобы ее снять, понадобится осуществить множество различных операций: демонтаж ремня ГРМ, снятие шкива, натяжного ролика и многое другое.

Расположение помпы на 8-клапанном двигателе

Так выглядит конструкция 16-клапанного двигателя.

Расположение помпы на 16-клапанном двигателе

Инструменты

В любом деле нужные инструменты обязательны. Не исключение и процесс замены помпы, который подразумевает наличие специального инструментария.

1. Отвёртка с плоским концом, мощная.
2. Комплект гаечных и накидных ключей размерами от 8 до 21 М.

Комплект гаечных и накидных ключей используется в процессе замены помпы
Комплект головок с воротком и трещоткой.

Комплект головок с воротком и трещоткой входит в обязательный перечень инструментов для замены помпы

Слив ОЖ

Заправочный объём ОЖ в «Рено Логан» составляет 5,5 литров. Рекомендуется заодно с помпой поменять сразу и жидкость. В силу конструкции системы этого автомобиля, весь старый антифриз слить сразу не удастся, часть жидкости остаётся в радиаторе печки. Чтобы добиться полноценного слития, надо вытащить хомуты с корпуса термостата, направить их затем вниз, в специально предназначенную ёмкость для слива.

Алгоритм проведения замены

Последовательность и процедура замены водяного насоса разнится в зависимости от модели двигателя. На «Логане», как известно, устанавливаются две разновидности силовой установки: 8-клапанный и 16-клапанный ДВС.

Проведение операции на 8-клапанном двигателе.

1. Автомобиль устанавливается на ровную площадку.
2. Подъёмник ставится с правой стороны, спереди, машина поднимается на высоту, достаточную для снятия колеса.
3. Демонтируется защитный кожух картера.
4. Сливается ОЖ.
5. Под мотор ставится подпорка.

Можно назвать вышеописанные действия подготовительными. Теперь начинается работа, связанная со снятием узлов и механизмов, закрывающим доступ к водяной помпе.

После установки подпорки нужно аккуратно открутить верхний фиксатор силового агрегата, который находится со стороны приводного ремня.

Верхнее крепление фиксатор силового агрегата снимается в первую очередь
Под двигатель устанавливается домкрат, мотор поднимается на 5–10 см вверх. Можно поступить и иначе, что оценивается как более безопасный вариант: машина поднимается выше, под мотор устанавливается любая надёжная опора, домкрат убирается.

Опора под двигатель ставится в целях безопасности

На данном этапе все готово для снятия помпы:

• болты, фиксирующие насос, открутить;
• вставить отвёртку с широким лезвием между насосом и блоком цилиндров, затем стянуть помпу с направляющих выемок;
• также снять прокладку.

Отдельного внимания заслуживает снятие болтов помпы, установленных возле шпильки. Их надо откручивать в последний момент, так как именно они обеспечивают герметичность посадки узла. По этой же причины они посажены на клей и выкрутить их гораздо сложнее, чем остальные крепежные элементы.

Важно также знать, что болты эти связаны с каналами, по которым циркулирует антифриз.

Прокладку желательно поставить тоже новую. Но стоит ли наносить герметик? Это будет зависеть от модели помпы. На сегодняшний день для автомобиля «Рено Логан» используются модели с уплотнительными выступами и без них. Те помпы, корпус которых не имеет выступов, подразумевает наличие проточек. В этом случае нанесение герметика обязательно. Для моделей насосов с уплотнительными выступами — нанесение герметика будет излишним.

Процедуру замены продолжаем.

1. Прокладка ставится на место, затем насос. Предварительно нужно не забыть зачистить поверхность посадочного места (старый герметик, прокладка, грязь).
2. Дальше закрутить все болты, включая два специальных. Их нужно прежде промазать герметиком, а уже после закрутить, чтобы обеспечить полную герметичность.
3. Затем осуществить сборку деталей и узлов, согласно процессу демонтажа, только в обратном порядке.

Процедура выполнения на 16-клапанном двигателе выглядит несколько иначе:

• совмещая метки, нужно учитывая их совпадение на обоих дисках распредвалов (на 16-клапанном моторе два распредвала);
• как и говорилось выше, в процессе замены помпы на таком двигателе применяются специальные фиксаторы: для распредвалов фиксатор вдевается в заглушки, специально предусмотренные в ГБЦ со стороны коробки передач, для коленвала — используется особый болт, вкручивающийся как заглушка в отверстие около масляного щупа.

Остальные действия аналогичны процессу, проводимому на 8-клапанном ДВС.

Видео: как заменить помпу

Не редки случаи, когда течь образуется не по причине неисправной помпы. Виною становится металлический патрубок или ППВН, который со временем может прохудиться. Ржавчина способна изъесть металл в нескольких местах или в одном, но это практически никакого значения не имеет — течь будет, и остановить её можно либо заварив дырку, либо (что более рекомендовано, если отверстий несколько) путём замены патрубка.

Да и вообще, проверить этот самый патрубок рекомендуется и в случае новой помпы, недавно заменённой. Проверить элемент удастся, если снять защитный экран.

Чтобы заменить патрубок, снимать помпу не нужно:

• автомобиль нужно будет поставить на домкрат;
• батарею питания обесточить;
• демонтировать защитный чехол топливного распределителя;
• слить ОЖ;
• промыть систему охлаждения;
• вынуть шланги радиатора и печки;
• отсоединить проводку от ППВН;
• затем снять болт, фиксирующий патрубок.

Рекомендуется в обязательном порядке заменить и уплотнительную манжету ППВН.

Устанавливается новый патрубок так:

• уплотнитель смачивается мыльной водой и ставится вместе с новым патрубком;
• зажимается болт крепления моментом 22 Нм.

Не забываем соединить проводку, шланги. В конце следует обязательно выкачать из системы воздух. О наличии воздуха в системе говорят скачки температуры или невнятная работа печки.

1. Убедившись в том, что все хомуты надёжно затянуты, запустить мотор автомобиля. Прогреть его до 40⁰, и как только температура достигнет этого предела, двигатель заглушить.
2. Открутить пробку с расширительного бачка. Делать это надо крайне осторожно, ведь на горячем моторе антифриз может выплеснуться и обжечь руки.
3. После этого открыть клапан сливного штуцера, придерживая другой рукой отверстие расширительного бачка. Затем убрать руку с горловины, и сразу пойдёт жидкость.
4. Снова прикрыть отверстие рукой, и закрутить штуцер. После этого надёжно закрыть бачок крышкой.
5. Вновь запустить мотор, прогреть его минут десять на оборотах в пределах 2000 об/мин. Чтобы избежать перегрева двигателя, нужно следить за датчиком температуры.
6. Заново открыть сливной штуцер, чередуя выкручивание и закручивание крышки бачка. Работать в защитных перчатках, так как можно легко обжечься антифризом.

Можно повторить процедуру несколько раз, чтобы окончательно выгнать воздух из системы.

Новая помпа на «Рено Логан» позволит улучшить циркуляцию охлаждающей жидкости в системе. Двигатель более не будет перегреваться, значительно повысятся его эксплуатационные характеристики.

• Автор: Марк Хачатрян
• Распечатать

Помпа замедленного действия: о чем умалчивают на ВАЗе

Двигатели отечественной разработки для Грант, Калин, Приор, Вест и Иксреев, за исключением ВАЗ-11183, относятся к категории «втыковых». Что означает — при обрыве ремня газораспределительного механизма поршни встречаются с клапанами. Читай — рвануло и привело мотор к дорогостоящей в ремонте разрухе.

Двигатель ВАЗ-21116

И ежу ясно: если вовремя менять ремень, натяжные ролики и помпу, то риск получить разруху, уж если и не будет сведен к нулю (поправка на некачественные комплектующие), то станет существенно меньше.

Клапана двигателя ВАЗ-21116

Рядовому потребителю из официальных документов доступны только те, что прилагаются к автомобилю. Что из них следует? Открываем сервисную книжку Гранты. Замена ремня ГРМ — на 75 тыс. километров пробега для 8-клапанного мотора, про ремень 16-клапанного ни слова! Та же ситуация и с Калиной — мне попалась книжка, где об одном двигателе молчок, а на другом только проверяем состояние ремня, но и речи нет о плановой замене. С Приорой еще веселее — встречаются сервисные книжки, где вообще ни слова о механизме газораспределения, зато ремень компрессора кондиционера упоминают чуть ли не в каждом талоне ТО.

С Вестой и Иксреем прогресс налицо — на 45, 75, 105, 135 и 165 тыс. регулируем зазоры в механизме газораспределения. А первый раз планово вспоминаем ремень ГРМ вместе с роликами на 180 тыс. километров пробега! Это для 16-клапанных моторов ВАЗ-21129, 21179 и 8-клапанника Весты ВАЗ-11189. Не могу обойтись без цитаты: «2.11. Заменить ремень ГРМ вместе с роликами. 2.12. Заменить зубчатые шкивы коленчатого вала и распределительного вала (валов). Заменить зубчатый ремень, натяжитель и опорный ролик (для двигателя ВАЗ-11189 8-кл. только натяжитель) привода газораспределительного механизма двигателя. Отрегулировать натяжение зубчатого ремня». Мало того что масло масляное (дважды меняем один и тот же ремень), из всех деталей не вспомнили о самой уязвимой — помпе!

Водяной насос системы охлаждения двигателя

Вот она, мина — водяной насос. Относится к системе охлаждения, но приводится ремнем механизма газораспределения. Если помпа даст клина из-за кончины подшипника, то срежет зубья у ремня, и далее — разруха в моторе. И именно об этой детали «забыли» упомянуть в разделе регламентных работ всех сервисных книжек. Что с ней делать? Потребителю остается только гадать. Ждать кончины от естественного износа на «втыковом» моторе? Глупость. А если менять, то когда? Похоже, мина даже не сам водяной насос, а совершеннейшее к нему пренебрежение во всей официальной для потребителя «литературе» ВАЗа.

Новые вазовские моторы сейчас комплектуют качественными зубчатыми ремнями известных брендов. Верю, если не попадет на него масло — 180 тысяч он выходит. Но неужели разница в комплектующих столь велика, что на 8-клапаннике ВАЗ-11186 для Гранты ремень надо менять на 75-й тысяче, а на его ближайшем родственнике ВАЗ-11189 — на 180-й?

Продолжим исследование. Шкивам и вовсе сносу нет. Подшипник прижимного ролика до 180 тысяч? Допустим, хотя верится с трудом. Только зачем менять все это хозяйство на 180-й тысяче, если расчетный ресурс мотора — 220 тыс. км? Освежить перед кончиной или капремонтом? Не верите — посмотрите на фото, отснятое в цехах, где производят двигатели ВАЗа.

Регламентные работы для двигателей ВАЗа.

Сейчас на новых моторах применяют и корейские помпы, по слухам, более качественные. Но хоть режьте меня — не выходит ни одна помпа 200 тысяч. Не верю! Мало того, вижу полную неразбериху в сервисных книжках, отсутствие единого подхода к обслуживанию одних и тех же газораспределительных механизмов от модели к модели и, главное, безразличное отношение к потребителю. Не от всех заводчан — от тех, кто отвечает за конкретное направление и убивает бестолковыми бумажками работу других создателей автомобилей Волжского автозавода. Но коли заряд заложен, а специалисты не помогли, значит, разминировать будем сами.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179

Владелец любой пожилой иномарки с ремнем в приводе ГРМ подтвердит — ремонтники настаивают на том, чтобы при плановой смене ремня заменять и помпу, и прижимные ролики с подшипниками в сборе. И детали эти зачастую продаются комплектом. Причем со скидкой — весь набор дешевле, чем ремень, ролики, помпа в отдельности.

Не хочу лишний раз убеждать, что скупой платит дважды, но с годами пришел к выводу — западные производители вписывают в регламент смену ремня не из-за ремня как такового, а из-за помпы и подшипников натяжителей. Просто нужен повод для надежности сменить весь комплект деталей, связанный с приводом распредвала, и они его нашли.

Предлагаю так же действовать и с нашими двигателями. Почему? Формально на каждом ТО надо бы снять крышку и осмотреть ремень ГРМ и водяной насос. Надрыв ремня увидеть можно, подтек на помпе — тоже. И в том, и в другом случае деталь меняют не затягивая. Но это неисправность. А если все внешне нормально, идеальный вариант — включить профилактическую замену в регламент.

Ремень ГРМ

Как бы действовал сам, не имея четких указаний в сервисной книжке? И на 8-клапанном, и на 16-клапанном моторе менял бы как минимум помпу, а лучше и ремень, и натяжитель в промежутке между 60-й и 70-й тысячей километров пробега. По сроку, если пробеги небольшие, на шестой год эксплуатации.

Замена помпы на ВАЗ-2113, 2114, 2115

Помпа – одна из важнейших деталей автомобиля, несмотря на свои небольшие размеры, выполняет серьезную функцию. Конструкция водяного насоса представляет собой алюминиевый или стальной корпус и крыльчатку (рабочее колесо), размещенное на валу со шкивом.

Также внутри имеются специальные каналы, отводящие и подводящие охлаждающую жидкость. На приводном валу размещена крыльчатка, приводящая в движение жидкость и подшипник. С другой стороны вала прикреплен шкив.

Основной задачей помпы является охлаждение двигателя. Во время работы автомобиля силовой агрегат греется, и чтобы не допустить перегрева, насос, под воздействием ремня ГРМ, производит циркуляцию охлаждающей жидкости в системе. Охлаждение двигателя необходимо для его нормальной и бесперебойной работы.

К основным проблемам водяного насоса можно отнести:

1. Течь из-под помпы охлаждающей жидкости, в результате которой из системы вытечет все содержимое и двигатель начнет перегреваться.
2. Люфт подшипника, который может привести не только к сбою охлаждения двигателя, но и к обрыву газораспределительного ремня.

Обнаружить проблему не составит труда. Первыми признаками неисправности помпы являются наличие запаха антифриза или тосола в салоне, следы жидкости на деталях автомобиля, кроме этого может появиться неприятных звук стучащий или свистящий, сигнализирующий о люфте подшипника.

Если никаких видимых внешних нарушений не выявлено, можно поступить таким образом:

1. Для проверки правильности работы насоса следует завести и прогреть машину, а затем зажать верхний шланг радиатора. Если жидкость циркулирует, значит все в порядке.
2. Снять верхнюю крышку ремня ГРМ и осмотреть сальник на наличие темных пятен. Их отсутствие свидетельствует об исправности детали.

При обнаружении любой неполадки, рекомендуется произвести замену, в противном случае могут произойти серьезные поломки.

Замена помпы необходима при выявлении даже на первый взгляд незначительных неисправностей. Не сильный стук или небольшие подтеки предупреждают о начале процесса поломки. Если в данный момент нет возможности, средств или подходящего места для осуществления ремонта, такую машину еще можно эксплуатировать некоторое время.

Важно не затягивать с заменой, ведь вскоре жидкость вытечет, застопорится подшипник, что приведет к обрыву газораспределительного ремня, а он в свою очередь начнет гнуть клапана. Система охлаждения перестанет функционировать, двигатель начнет перегреваться и выйдет из строя. Это повлечет за собой более объемные работы, а соответственно и денежные расходы, нежели простая замена помпы.

Своевременный ремонт водяного насоса предотвратит возможные серьезные поломки двигателя, а это сохранит бюджет.

Цена водяного насоса

Стоимость водяных насосов варьируется в пределах от 500 до 1000 рублей. Определяющим фактором в величине цены является марка производителя, как правило, чем дороже деталь, тем ее эксплуатационные характеристики выше.

Но не стоит всегда доверяться этому правилу, покупку помпы следует совершать у проверенных поставщиков и хорошо зарекомендовавших себя производителей.

Всегда проверять наличие чека, даты производства, голографической наклейки, оценивать внешнее состояние детали на отсутствие повреждений (сколов, царапин), только так вы сможете уберечь себя от бракованных изделий.

Замена

Произвести замену водяного насоса не сложно, главное соблюдать инструкцию и заранее подготовить необходимые инструменты: ключи на 10, 17-19, головку на 10, плоскую отвертку.

1. Загоняем машину на яму. Снимаем защиту картера с помощью ключа на 17-19. Перед продолжением работы, рекомендуется дать двигателю остыть в течение одного или двух часов, чтобы не обжечься об него в процессе.
2. Поднимаем крышку капота.
3. Отворачиваем вентиль с радиатора, расположенный с левой стороны и сливаем тосол.
4. Ищем болт на блоке цилиндров и откручиваем его. Сливаем охлаждающую жидкость с двигателя. Можно просто открутить хомут с патрубка радиатора и вылить все в тазик, а дальше просто долить новый, тем самым обновив жидкость.

5. Берем ключ на 10 и отворачиваем три болта, держащие внешний кожух ремня ГРМ.
6. С помощью ключа на 17 срываем болт зубчатого шкива (не потеряйте шпонку, предварительно выставив метки).

7. Тем же ключом на 17 откручиваем гайку ролика натяжителя ремня.

8. Снимаем натяжитель ремня.
9. Снимаем ремень с верхнего зубчатого шкива и помпы, и отодвигаем его в сторону радиатора.
10. Выворачиваем болт, держащий зубчатый шкив и вытаскиваем его (не потеряйте шпонку, снимите ее сразу и отложите).
11. Вооружаемся маленькой трещоткой и головкой на 10, откручиваем несколько болтов и гайку, притягивающие задний кожух ремня.

12. Извлекаем защиту.
13. Берем плоскую отвертку, поддеваем край насоса и извлекаем его.

14. В блоке цилиндров удаляем остатки старой прокладки.
15. Очищаем место посадки помпы. Важно хорошо очистить ее место в блоке цилиндров, если этого не сделать, насос будет стоять криво, что повлечет за собой новые протечки.
16. С помощью герметика смазываем новую прокладку с двух сторон и вставляем в посадочное место насоса.
17. Вставляем помпу на место так, чтобы надпись, выбитая на ней, была вверху.
18. Собираем детали в обратной последовательности.

Итог работы

После замены, необходимо дать некоторое время для застывания герметика. Далее следует завести автомобиль и проехать по дороге, желательно не ровной. Отсутствие стуков и запаха антифриза в салоне говорит о правильно выполненной работе.

Процесс замены водяной помпы на ВАЗ 2109

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;
9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

• ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
• Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

Снятие защитной крышки

Совмещение меток на распредвале

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб . Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

Помпа (водяной насос) — снятие и установка

Регламента, предписывающего периодическую замену водяного насоса (помпы) нет. Однако рекомендуется его осмотр при каждой замене ремня ГРМ. У вала помпы появляется дополнительный люфт, который становится очевидно заметен после снятия ремня ГРМ со шкива помпы. Шкив должен вращаться легко, без шума, не заедая. Кроме того, о выходе помпы из строя может говорить течь охлаждающей жидкости, а также звук подшипника в виде скрипа, или свиста, частота которого пропорциональна частоте оборотов двигателя.

Для 8кл. двигателя

Для 16-кл. двигателя

Каталожные номера заменяемых деталей см. здесь и здесь (помпы двигателей 8-кл. и 16-кл. не взаимозаменяемы)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять защиту картера двигателя (см. тут)

Слить жидкость из системы охлаждения двигателя (см. выше).

Снять правое переднее колесо.

Снять ремень привода вспомогательного оборудования . (см. тут)

Снять ремень привода ГРМ . (см. тут)

Снять натяжной ролик привода ГРМ . (см. там же)

Отвернуть болты 1, рисунки 13-9 и 13-10, крепления водяного насоса (головки сменные 8 и 10, удлинитель).

Снять водяной насос 2.

1 — болт крепления;
2 — водяной насос

1 — болт крепления;
2 — водяной насос

Для автомобилей с двигателем К7М

Снять прокладку водяного насоса. Прокладка водяного насоса подлежит замене.

Очистить привалочные поверхности водяного насоса и блока цилиндров от остатков прокладки и обезжирить.

Для автомобилей с двигателем К4М

Нанести клеевой состав (герметик) на водяной насос валиком шириной 0,6. 1 мм в соответствии с рисунком 13-11 (клеевой состав, номер для запчастей 7711427907).

1 — водяной насос;
2 — герметик

Нанести одну — две капли состава «FRENETANCHE» на болты 1 и 4, рисунок 13-12, крепления водяного насоса.

Рисунок 13-12 — Порядок затяжки болтов крепления водяного насоса двигателя К4М:

1. 8 — болты крепления водяного насоса

Установить водяной насос.

Установить и затянуть требуемым моментом в установленном порядке в соответствии с рисунком 13-12 болты крепления водяного насоса:

— болт 1 (М8) крепления водяного насоса 27 Н.м (2,7 кгс.м);

— болты 2. 8 (М6) крепления водяного насоса 10 Н.м (1,0 кгс.м).

Для автомобилей с двигателем К7М

Установить водяной насос с новой прокладкой.

Установить и затянуть требуемым моментом в установленном порядке в соответствии с рисунком 13-13 болты крепления водяного насоса:

1. 8 — болты крепления водяного насоса

— болт 1 (М8) крепления водяного насоса 22 Н.м (2,2 кгс.м);

— болты 2. 8 (Мб) крепления водяного насоса 11 Н.м (1,1 кгс.м).

Операции для всех комплектаций автомобилей

Установить натяжной ролик привода ГРМ .

Установить ремень привода ГРМ в .

Установить ремень привода вспомогательного оборудования .

Установить правое переднее колесо

Заполнить систему охлаждения двигателя (см. выше).

Установить защиту картера двигателя

Присоединить клемму провода «массы» к аккумуляторной батарее .

Удалить воздух из системы охлаждения двигателя (см. выше).

Видео

Автомобильная помпа и принцип её работы

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.

Что такое помпа в автомобиле и её назначение

Жидкость по системе охлаждения самостоятельно передвигаться не может, поэтому в конструкцию жидкостной системы входит водяной насос, он же – помпа. Основная задача его – обеспечение циркуляции охлаждающей жидкости по системе, что и обеспечивает забор тепла и отвод его.

Больше помпа ничего не выполняет, но от ее работы зависит нормальное функционирование мотора. Без нее силовая установка очень быстро будет перегреваться, поскольку не будет обеспечиваться отведение тепла.

Видео: Для чего в автомобиле нужна водяная помпа

На автомобилях на данный момент используется водяной насос центробежного типа. Широкое распространение этот тип помпы получил благодаря простоте конструкции, при этом он вполне справляется с поставленной задачей. Для привода его используется усилие, получаемое от коленчатого вала, которое передается за счет ременной передачи.

Циркуляция жидкости по системе обеспечивается за счет крыльчатки. Чтобы она обеспечивала движение жидкости в рубашке охлаждения, насос входит в конструкцию силового агрегата. Причем основная его часть располагается с внешней его стороны, и только крыльчатка располагается внутри рубашки.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

• корпус;
• ось;
• шкив или зубчатое колесо;
• крыльчатка;
• сальник;
• подшипники.

Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Ось, подшипники, сальник

Внутри корпуса располагается стальная ось, посаженная на два подшипника, что обеспечивает ей легкость вращения. Ось обычно изготавливается из стали, что обеспечивает высокую прочность.

Подшипники являются закрытыми, то есть доступа к ним нет. Смазывание их делается за счет заложенной смазки, которой должно хватать на весь ресурс насоса. Но на некоторых старых грузовых авто, в корпусе имелась пресс-масленка, поэтому подшипники у них можно было смазывать.

Видео: Выбор Помпы. Помпа LUZAR.

Для предотвращения контакта рабочей жидкости с подшипниками, со стороны крыльчатки установлен герметизирующий резинотехнический элемент – сальник. Без него антифриз попадал бы в зону работы подшипников, что приводило бы в быстрому их износу.

Шкив, крыльчатка

Шкив или зубчатое колесо являются элементами, которые принимают усилие от коленчатого вала. Шкив используется на авто, у которых привод газораспределительного механизма осуществляется посредством цепной передачи. Из-за такого конструктивного решения организовать передачу усилия на помпу цепью не удалось. Поэтому для обеспечения вращения насоса используется отдельный ременной привод, который дополнительно может обеспечивать и работу другого навесного оборудования мотора – насоса ГУР, компрессора и т. д.

В автомобилях, у которых привод ГРМ обеспечивается зубчатым ремнем, он применяется и для обеспечения работы помпы. То есть одним ремнем задействуется в работу и ГРМ, и насос. А чтобы при передаче усилия не было потерь из-за проскальзывания, в качестве приводного элемента на помпе используется зубчатое колесо.

Шкив или зубчатое колесо имеют жесткое соединение с осью. Для этого используется либо шпоночное соединение, либо болтовое.

С другой стороны на ось посажена крыльчатка – специальный диск с нанесенными на него особым образом крыльями. Изготавливается она чаще из алюминия, хотя встречаются и крыльчатки, изготовленные из пластика. Посадка ее на ось – тоже жесткая.

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. Это вращение получает шкив или зубчатое колесо, жестко посаженное на ось. А поскольку с другой стороны на ней установлена крыльчатка, то она тоже вращается.

Поскольку крыльчатка помещена в рубашку охлаждения, то она находится в среде охлаждающей жидкости. При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

1. Подтекание охлаждающей жидкости со стороны водяного насоса.
2. Появление сторонних шумов при работе мотора.
3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Замена помпы на ВАЗ-2112 своими руками на 16-клапанном двигателе: выбор, цены, процесс, видео

Помпа или по техническому – водяной насос является неотъемлемой частью системы охлаждения автомобиля. Это вторая деталь после термостата, которая чаще всего выходит из строя. На 16-клапанном ВАЗе-2112 заменить этот элемент достаточно просто, и справится с этим почти каждый автомобилист. Сам же водяной насос отвечает за циркуляцию охлаждающей жидкости по системе. При неисправности водяного насоса возможны утечки охлаждающей жидкости, попадание воздуха в систему. А самом крайнем случае «заклинивание» помпы и загиб клапанов. 124-ому двигателю это не грозит, а вот 21120 — тут будет капитальный ремонт.

Видео о замене ремня ГРМ и помпы на 16-ти клапанной ВАЗ-2112:

На видео материале изображён процесс замены помпы, а также присутствуют некоторые рекомендации и нюансы. Прежде, чем производить операции, рекомендуется посмотреть представленный ролик.

Процесс замены помпы (водяного насоса)

Общий вид водяного насоса производства АвтоВАЗ

Итак, прежде чем приступить непосредственно к замене помпы на 16-клапанном ВАЗ 2112 необходимо собрать некоторый инструментарий. Из инструментов понадобится: ключ на 10 и 17, плоская отвертка, зажимной механизм ГРМ, молоток, ветошь, охлаждающая жидкость 2 литра, емкость для слива ОЖ с системы.

Теперь, когда все имеется, можно приступить непосредственно к процессу. Рассмотрим, подробную инструкцию по замене водяного насоса:

1. Лучше всего, когда имеется яма или подъемник, что упростит процедуру, но за неимением будем менять непосредственно в гараже.
2. Проводим демонтаж переднего правого колеса.

Для удобства замены снимаем переднее правое колесо с автомобиля

Откручиваем гайку шкива коленчатого вала, которые в последствии снимется

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Открутив ролик ГРМ, ослабим ремень

Демонтируем шкив коленчатого вала

Общая схема разборки ГРМ

Откручиваем болты крепления и демонтируем насос

Замена помпы на автомобили произведена и ближайшие 40-50 тыс. км этот узел не должен беспокоить владельца автомобиля.

Причины замены

Теперь, рассмотрим причины возникновения неисправности, а также признаки, по которым можно понять, что узел не пригодный для использования.

Итак, признаки неисправности водяного насоса:

• Шум подшипника или «цокот» в районе помпы.
• Повышение температуры охлаждающей жидкости (может быть виновен не работающий ДТОЖ, диагностика и его замена).
• Подтеки, которые выходят со стороны водяного насоса. Пробой прокладки или износ подшипника.

Теперь, рассмотрим причины выхода из строя помпы:

• Износ подшипника или вала водяного насоса , что приводит к плохой циркуляции жидкости или подтекам.
• Пробой прокладки вследствие износа.
• Износ вала также может стать причиной того, что он будет проворачивать и соответственно не будет достаточной циркуляции, что приведет к большому нагреву.
• Износ шкива , что будет видно по износу ремня.

Причины и признаки названы, поэтому любой автомобилист сможет провести диагностику этой системы своими силами.

Выбор, цена и некоторые рекомендации

Итак, к выбору водяного насоса на ВАЗ 2112 стоит относить тщательно, поскольку от этого узла зависит нормальное функционирование системы охлаждения. Так, если вовремя не провести замену помпы, то можно не только закипеть в пути, но и остаться без циркуляции, но еще и получить прогиб и деформацию головки блока цилиндров .

Современный рынок запасных частей имеет достаточно большое количество подделок, особенно это касается запасных частей ходовой и элементов системы охлаждения. Так, при выборе помпы необходимо посмотреть наличие соответствующих документов, голограмм и сертификатов.

Оригинал

2112-1307010 – это оригинальный каталожный номер водяного насоса производства АвтоВАЗ. Эта деталь непосредственно создана для этого автомобиля с 16-клапанным механизмом. Стоимость детали составляет 1500 руб .

Аналоги

Теперь, рассмотрим, аналоги оригинальной детали, которой рекомендовано устанавливать на ВАЗ 2112. Все они получили высшие отзывы потребителей, имеют соответствующие сертификаты, а также идеально становятся по посадочным креплениям.

Водяной насос производства Фенокс

Тюнинг

Для повышения производительности двигателя и увеличению ресурса можно устанавливать тюнинговые запасные части. Как показывает практика и опыт, модернизированные запасные части имеют больший ресурс, чем стандартные.

Так, для ВАЗ 2112 выпускают тюнинг детали, такие производители, как «Мастер-Спорт», «ПроСпорт» и «Брембо».

Конечно, стоимость их составляет около 3000 рублей, что в два раза дороже стандартной детали, но при этом они имеют меньший шкив, что позволяет двигателю проводить циркуляцию жидкости быстрее. Это, в свою очередь способствует более качественному охлаждению системы.

Тюнинг версия помпы производства Лузар

Двигатель любого автомобиля, никогда не сможет стабильно работать без оптимального функционирования системы охлаждения. Циркуляцию охлаждающей жидкости внутри двигателя обеспечивает специальный насос или (помпа – прим.), которая расположена в узле привода газораспределительного механизма (ГРМ). Случается, так, что элемент выходит из строя и ему требуется замена. В этой статье мы подробно расскажем об этом.

На видео показан процесс замены помпы на ВАЗ-2112, обычно помпу пеняют вместе с ремнём ГРМ при плановых регламентных работах:

Как определить, что помпа сломалась?

Для того, чтобы знать и быть уверенным в том, что помпа сломалась, вам нужно прочитать эту статью, где всё очень подробно изложено. После того, как вы убедились в наличии подобных симптомов на вашем автомобиле, можете смело приступать к замене помпы, о чём написано ниже.

Пошаговый порядок замены помпы на 16-ти клапанном двигателе

Первым делом поставьте автомобиль на ровную поверхность, под задние колёса поставьте противооткатные упоры, а сам автомобиль на ручной тормоз.

Слейте охлаждающую жидкость

Также позаботьтесь о том, чтобы охлаждающая жидкость была слита из системы. Для ёмкости под слив хорошо подойдёт широкая ёмкость, для того, чтобы остатки не пролились на землю и её можно было использовать вновь. Так, наилучшим образом она выльется, если открутить винт на радиаторе охлаждения. Теперь можно приступать к работе.

Поехали!

1. Первым делом ослабьте гайки на правом переднем колесе.
2. После чего поднимите его домкратом и сдёрните колесо с места фиксации.
3. Открываем капот и демонтируем адсорбер, чтобы не мешался (при наличии – прим.). При этом шланги можно оставить на месте.
4. Для наилучшего доступа и обзора, уберите брызговик, предварительно вывернув саморезы крепления.
5. Под капотом снимаем все пластиковые кожухи, как с двигателя, так и ремня ГРМ.

Откручиваем и вынимаем кожух ГРМ

Кожух снят, долой ремень!

Обратите внимание, что демонтировать придётся не только ремень ГРМ, все шкивы и приводы, а также пластиковую защиту двигателя, которая крепится к нему при помощи 6-ти болтов. О том, какое натяжение должно быть у ремня ГРМ читайте здесь.

Когда ремень и все остальные элементы демонтированы, обратите внимание на то, что помпа крепится к корпусу при помощи трёх болтов на «10». Но перед этим открутите остальные мешающие демонтажу крепежи.

Все болты указаны стрелками.

Помпу держит три болта

Установка новой помпы

1. Перед тем как установить новую помпу, удалите скребком или острым ножом с двигателя части старой прокладки. Однако следите за тем, чтобы не повредились металлические части блока цилиндров и на ней не осталось задиров.
2. Подготовьте новую прокладку (лучше всего выбирать сделанную из паронита, чем картонную, так как фиксируется она намного лучше, и герметика для неё не надо – прим.).

Обратите внимание на то, чтобы все отверстия с корпусом нового насоса и на двигателе совпадали.

1. Если прокладка картонная, то промазываем все герметиком и устанавливаем помпу на место, затем фиксируем её заранее снятыми болтами.

Мажем прокладку герметиком и готовимся устанавливать новую помпу

Собираем всё обратно

Выводы

Когда установка всех элементов завершена, доливаем охлаждающую жидкость через расширительный бачок, дожидаемся, когда вся жидкость разойдётся по системе и запускаем двигатель. Обратите внимание, что во время работы, уровень ОЖ может уменьшиться , в этом случае доливаем её снова только, сколько необходимо.

Выводы

Замена водяного насоса – достаточно простой процесс, который под силу любому автомобилисту. Особое внимание необходимо уделить выбору изделия, проверить его подлинность. Неоднократно были случаи, когда установленная помпа на ВАЗ 2112 имела ресурс в 1-2 тыс. км, а затем выходила со строя, что не только огорчало владельца, но и приводила к повторной покупке.
