В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

ЧЕРЕЗ СКОЛЬКО НУЖНО МЕНЯТЬ РЕМЕНЬ ГРМ
Согласно регламенту ТО Лада Приора, проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.
СНЯТИЕ РЕМНЯ ГРМ
Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

  • Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
  • Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
  • Схема привода распределительного вала.

    Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:
  • проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
  • проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

    Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:
  • Снять шкив, отвернув болт.
  • Снять опорную шайбу.


Ослабить натяжение ремня, провернув болт ролика.

Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

УСТАНОВКА РЕМНЯ ГРМ
Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

КАК НАТЯНУТЬ РЕМЕНЬ ГРМ

  • Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
  • Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
  • Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

    После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Как снять шестерню коленвала приора 16 клапанов

Для выполнения работы потребуется специальный инструмент для удержания шкивов распределительных валов.

Работу можно выполнить без этого устройства. Отвернуть болты крепления шкивов распределительных валов удается, как правило, без затруднений

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем переднюю крышку ремня привода ГРМ (см. «Ремень привода ГРМ – замена»).

3. Если есть специальный инструмент для удержания шкивов распределительный валов, снимаем ремень привода ГРМ (см. «Ремень привода ГРМ – замена») и, поочередно удерживая этим инструментом шкивы распределительных валов, ключом на 17 мм отворачиваем болты их крепления.

Если приспособления нет, торцовым ключом на 17 мм ослабляем затяжку болтов крепления шкивов распределительных валов, удерживая ключом на 17 или 19 мм коленчатый вал от проворачивания за болт крепления его шкива (либо включив четвертую передачу и установив машину на стояночный тормоз).

4. Снимаем ремень привода ГРМ (см. «Ремень привода ГРМ – замена»).

5. Отворачиваем болты крепления шкивов и снимаем шкив вала впускных клапанов.

6. Снимаем шкив вала выпускных клапанов.

7. Чтобы не потерять, вынимаем шпонки из пазов валов.

8. Устанавливаем шкивы в обратной последовательности, при этом убеждаемся, что шпонки вошли в пазы шкивов. После установки шкивов устанавливаем ремень привода ГРМ (см. «Ремень привода ГРМ – замена») и регулируем его натяжение (см. «Ремень привода ГРМ – проверка состояния и регулировка натяжения»).

Для выполнения работы потребуются: торцовый ключ на 10 мм, ключ на 17 мм.

1. Снимаем ремень привода ГРМ (см. «Ремень привода ГРМ – замена»).

2. Торцовым ключом на 10 мм, надетым на гайку крепления задней крышки ремня привода ГРМ, удерживаем шкив распределительного вала от проворачивания, ключом на 17 мм отворачиваем болт крепления шкива.

3. Снимаем шкив с вала.

4. Вынимаем из паза шпонку.

При выполнении следующей операции не поцарапайте рабочую поверхность вала

5. Устанавливаем шкив в обратной последовательности, при этом

убеждаемся, что шпонка вошла в паз шкива. После установки шкива устанавливаем ремень привода ГРМ (см. «Ремень привода ГРМ – замена») и регулируем его натяжение (см. «Ремень привода ГРМ – проверка состояния и регулировка натяжения»).

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

  • комплект автоинструментов;
  • так называемый «пенек» (или «козелок»);
  • автомобильный домкрат;
  • головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

  • снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
  • устанавливаем ТС на «пенек»;
  • снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
  • на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
  • на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

На ремонте у нас автомобиль Лада Приора 21126, 2013 года выпуска, на котором необходимо произвести замена шкива коленвала и ремня генератора, покажем как это можно сделать своими руками в гаражных условиях. Машина приехала на «галстуке», не заводится.

Заглянули под капот, шкив стоит боком. Зуб шкива на датчик положения коленчатого вала, отошёл. Считывание не происходит, машина в итоге заглохла. Ключом на 17 ослабляем вот этот болт:

Поднимаем автомобиль, снимаем переднее правое колесо. Демонтируем боковой пластиковый пыльник при помощи Торкс Т30:

Если у вас есть помощник, то попросите его сесть в машину и нажать на тормоз, включив пятую передачу. У нас его нет, поэтому воспользуемся крепкой отвёрткой, которой мы заблокируем тормозную систему (включать пятую передачу также необходимо):

Откручиваем болт «подушки». Снизу держим ключом на 15, сверху ключом на 17:

Болт выкручиваем снизу не до конца. Если сверху посмотреть в отверстие, видно что он только прошёл кронштейн и на уровне гайки остановился. Сделано это так, потому что есть гайка с направляющей шайбой, она не должна перекашиваться и потом не пришлось нам мучатся её наживлять. Мы приподнимаем поддон, у нас двигатель вместе с кронштейном поднимается и мы сможем ремень просунуть под этот кронштейн и обвести его вокруг подушки. Проталкиваем его вниз и вытаскиваем, точно также снизу подсовываем новый. Устанавливаемый нами ремень генератора фирмы ContiTech размер 6PK номер 1125. После установки нового ремня, подтягиваем болт.

Новый шкив «Демпфер коленчатого вала ВолгаАвтоПром номер 2112-1005058, он чугунный без резинового компенсатора, обрывать его как старый уже не будет. Устанавливаем его и затягиваем:

Переставляем отвертки в тормозах наверх и подтягиваем шкив, при включенной пятой передаче. Закручиваем гайку, одеваем ремень, смотрим чтобы он сидел на всех шкивах снизу. Наживляем натяжной ролик. Для этого воспользуемся вот таким ключом натяжителя:

Включаем зажигание и проверяем работоспособность системы.

Видео замена шкива коленвала и ремня генератора в Лада Приора:

Резервное видео как заменить шкив коленвала и ремень генератора в Ладе Приоре:

Как открутить шкивы распредвалов на приоре

Ребят помоги советом. Решил поменять ремень грм + ролики + помпу. Выставил метки на шкивах распредвалов, но при этом, как оказалось не совпадает метка на коленвале. Вот как на фото. Вопрос: Можно ли выставив шкивы распредвалов, зафиксировать их, снять ремень и подвервуть до метки коленвал? Там зуба на 3 не попадает. Могло ли произойти это смещение, когда я откручивал болт, который держит шкив на коленвале? Очень туго шел…

PS: Короче по совету в комментариях: выставил я распредвалы, снял ремень, выставил коленвал по метке и проверил что 1 цилиндр в ВМТ. Поменял помпу, поставил все назад. Натянул ролик, залил антифриз и попробовал завести… не завелась… Вопрос: как проверить не загнулись ли клапана? Коленвал крутится нормально. И когда заводил, ремень наровил сплолзти со всех шкивов. Что это такое? И почему? Поправил все назад и опять попробовал завести… не завелась…Дальше принялся: от обиды видать, не выставил метки открутил натяжной ролик, и принялся крутить коленвал… и тут ступор… **ять… что я делаю… ремень то ослаб… Все кинул на сегодня. Теперь еще вопрос: как выставить метки теперь (когда ремень скинут) и как проверить не сломал ли я чего? не загнул ли?

Лада Приора Хэтчбек 2009, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Приора, 2015

Лада Приора, 2015

Лада Приора, 2007

Лада Приора, 2013

Комментарии 30

Ну так чем дело кончилось? Выставил метки?

=) Да, все выставил! Полет нормальный! Разнесло вот тот алюминиевый шкиф!

Метки от пружины не зависят

Вмт по моховику и только по нему, потом накидываешь ремень, сначало на впускную звезду, потом на выпускную, в последнюю очередь ствишь натяжитель и натягиваешь, проворачиваешь каленвал 2 раза, ставишь опять вмт по моховику через диагностическое отверстие в кпп, проверяшь метки и натяжку ремня, и заводишь, может и пронесло. Не умеешь не лезь любо зови того кто может показать как правильно, в сервисе замена грм стоит 1500 где-то, а то и дешевле.

Конечно уйдет, там при откручивание маленький свободный ход будет. И еще ты никак не загнешь при заглушенном двигателе.

Всегда выставляю по маховик и тебе советую. (окошко под термостатом в коробке). После щатяжки всего, не стоит сразу заводить. На пятую передачу и крути колесо вывешенное. Уверен — заводи…

Ставишь метку на коленвале.
Ставишь метки на распредвалах.
Совмещаешь, натягиваешь полуавтоматический ролик.
Ставишь шкив генератора и не забудь фишку на датчик коленвала воткнуть. Без датчика коленвала, двигатель не запустится.

Ну а погнуло или нет, попробуй за коленвал покрутить трещеткой, если не прокручивается, то приехали. Хотя если жестких стуков не было, то может и обошлось.

Не паникуй раньше времени.

А метка на шкиве впускного вала почему ушла на один зуб?

Выставляешь метку на коленвале, если есть смотровое окошко, можно еще совместить метку на маховике с линейкой под кожухом, в инете погугли, там найдешь про эту метку инфу и то, как она выглядит. Затем выставляешь по меткам распредвалы, даешь натяжку на ремне со стороны генератора, при этом распредвал чутка сдвигаешь по часовой стрелке, на пару миллиметров (это чтоб сильную натяжку не давать на ремень, чтоб коленвал не с двинулся с метки и чтоб ты точно попал на нужный зуб шестерки распредвала) от метки, ничего страшного, затем, не ослабляя натяжку накидываешь ремень на вторую шестерню распредвала, при этом все ролики уже должны стоять на своих местах! Затем как положено натягиваешь ролик и как следует затягивает болт. После этого можно ключом провернуть или коленвал или распредвал на несколько оборотов, при этом смотришь как ведет себя ремень и проверяешь положение всех меток. На распредвалах метки никогда не будут стоять идеально ровно относительно друг друга и это не страшно. После этого за пускаешь двигла и смотришь, слушаешь, если все работает так как и до этого, то все норм, ты ничего не сломал и все сделал правильно.

Кстати, откуда масло у тебя подтекает, сальник коленвала течет?

Это не масло, а ВДэшка. Болт сильно закис шкива генератора… Пришлось отмачивать. Сальники все живые.

Выставляешь метку на коленвале, если есть смотровое окошко, можно еще совместить метку на маховике с линейкой под кожухом, в инете погугли, там найдешь про эту метку инфу и то, как она выглядит. Затем выставляешь по меткам распредвалы, даешь натяжку на ремне со стороны генератора, при этом распредвал чутка сдвигаешь по часовой стрелке, на пару миллиметров (это чтоб сильную натяжку не давать на ремень, чтоб коленвал не с двинулся с метки и чтоб ты точно попал на нужный зуб шестерки распредвала) от метки, ничего страшного, затем, не ослабляя натяжку накидываешь ремень на вторую шестерню распредвала, при этом все ролики уже должны стоять на своих местах! Затем как положено натягиваешь ролик и как следует затягивает болт. После этого можно ключом провернуть или коленвал или распредвал на несколько оборотов, при этом смотришь как ведет себя ремень и проверяешь положение всех меток. На распредвалах метки никогда не будут стоять идеально ровно относительно друг друга и это не страшно. После этого за пускаешь двигла и смотришь, слушаешь, если все работает так как и до этого, то все норм, ты ничего не сломал и все сделал правильно.

Кстати, откуда масло у тебя подтекает, сальник коленвала течет?

Я бы на его месте коленвал по 1му цилиндру выставил. ХЗ почему метки не совпадают, что за шестерня на колене, может это старый хозяин так выставил.

Если на шестерню грешить, то нефиг ее там вообще оставлять, сдать в металл и поставить новую!

Возникла еще мысля: Если не надеть шкив генератора на коленвал, то машина то не должна заводиться?

На шкиве нанесены выступы (так называемые «зубы»), которые считывает ДПКВ, без этого датчика точно не звведется.
Ты без него пробовал заводить?
Попробуй выставить как говорят всё по меткам и прокрутить ключем за коленвал от руки, если ничего не мешает и метки на месте после проворота — пробуй завести.
И еще, шестерня на коленвале не болтается, выработки нет?

Я бы на его месте коленвал по 1му цилиндру выставил. ХЗ почему метки не совпадают, что за шестерня на колене, может это старый хозяин так выставил.

1 поршень в ВМТ когда метка коленвала совпадает!

Как открутить шкивы распредвалов на приоре

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • «Десятое» семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA

Я для этого юзаю порванный ремень ГРМ, пропущенный через нижнюю или верхнюю опору ДВС.

А ещё сделал спец.ключ из уголка, приваренного к ножке от совдепоской ванны.
Но её (ножку) надо чуть подрабтать болгаркой, иначе можно погнуть скобу датчик фаз:

Перед тем как снимать, поставь распредвалы шпонками (метками) к верху и обильно пролей торцы WD-шкой. Подрочи их туда-сюда, а потом акуратненько сдвигай, придерживая шпонку отвёрткой:

а мне без него никак

он и на работе у меня есть и дома правда потратился не много и не жалею об этом

штука безусловно хорошая

на счет шпонок — на всякий случай советую купить пару штук — стоят реальные копейки! по зиме ночь уронил шпонку распреда в яму, а в яме грязь. 30 минут искал! руками землю прощупывал магнита не было. динамик снимать было вообще не в тему

а про снятие шкива — безотказный вариант. пролить внутрь вд-хой. потом взять обычный провод (по-толще). протянуть его в одно отверстие и вывести с другой. второй конец — тоже самое, только с другой стороны. завязать провод узелком и дергать по чуть-чуть на себя и от себя. в раскачку выйдет!

целый симпозиум устроили

куле, ГРМ — больная тема .

Её такой умышленно сделали
Вот давеча я автору говорил — Не лезь туда.
Он полез. — 2 темы уже есть. и это даже не начало

Автор, не плоди темы, пиши всё в одной .
Прям начиная с «Хочу поменять поршни, ибо буду сымать поддон»
Вот всё — туда.
Потом просто можно будет ссылкануть на героическую тему ремонта

По теме.
Шкивы откручивать — на ещё не снятом ремне.
Лёгким и точным ударом руки по хорошему ключику.
Фтыкать передачу совсем не обязательно

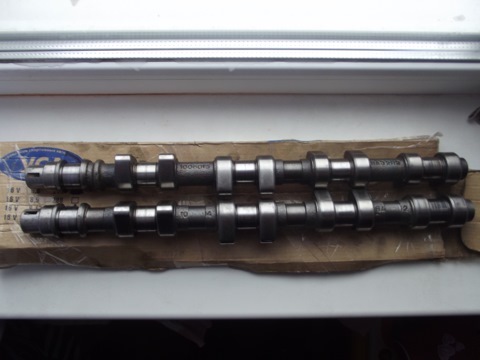

Распределительные валы Лада Приора (ВАЗ , , )

Снижение компрессии в цилиндрах ниже отметки в 16 атмосфер — плохой знак. Такая высокая граница соответствует степени сжатия — Стуки в двигателе могут доноситься с нескольких точек.

Как установить распредвал на приоре 16 клапанов

Это могут быть гидрокомпрессоры, ролики ремня ГРМ или пальцы. А еще причиной стука может быть низкий уровень масла. Ответ на вопрос даст тщательный детальный осмотр всех деталей агрегата и проверка уровня масла.

Сизый дым, который идет из выхлопной трубы, появляется, если в камеру сгорания попадает масло. Оно может протечь либо с клапанов, либо из-под поршня. Результат один: масло съедается, из расположение распредвалов на приоре валит сизый дым.

Когда место расположение распредвалов на приоре будет локализовано, половина проблемы уже будет решена. Иногда на морозе мотор может затроить — не пугайтесь этого, потому что это может просто не пробивает одна из свечей. В этом случае советуем просто перезавести мотор и он перестанет троить. Самостоятельный ремонт двигателя Приора 16 клапанов обходится в среднем в тысяч рублей.

Выпускной распредвал ваз 2112 16 клапанов

Величина расходов зависит расположение распредвалов на приоре серьезности расположение распредвалов на приоре и может быть ниже или выше этого среднего диапазона. Ремонт двигателя Приора можно доверить в чужие руки, но тогда за работу придется заплатить — иногда стоимость ремонта доходит аж до 40 тысяч рублей.

Это неоправданно завышенная цифра, потому что, как показывает практика, перебрать «движок» на Приоре, работая в умеренном темпе, можно всего за три дня — а три дня работы точно не стоят таких денег. Не бойтесь не справиться — Ваша Лада проста в ремонте, и, воспользовавшись советами и «обучалками», Вам покорится даже такая непосильная с первого взгляда задача.

Согласно регламента ТО на Ладе Приоре замена ремня ГРМ предусматривается при пробеге каждые кма проверку состояния ремня и его натяжку необходимо делать каждые км. Но, по отзывам автовладельцев, такой пробег возможен только на ремне установленном с завода.

Рекомендуется менять ГРМ и ролики при пробеге 50 км — 60 кма производить осмотр ремня каждые 25 км — 30 км. При выявлении хоть малейших трещин на ремне или гула в подшипниках роликов, необходимо обязательно произвести срочную замену роликов и зубчатого ремня, так как при обрыве ремня ГРМ, на двигателе 1. Расположение распредвалов на приоре в фотоотчете показана более детальная инструкция о замене расположение распредвалов на приоре и роликов механизма газораспределения автомобиля Лада Приора ВАЗ 1.

Первым делом будем снимать декоративную крышку двигателя. Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя. И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с расположение распредвалов на приоре на двигателе. Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМоткручивая пять крепежных болтов шестигранником на 5 мм.

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя. Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо. Так как за расположение распредвалов на приоре нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе.

Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм. Метка ВМТ на защитном кожухе ГРМдолжна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, расположение распредвалов на приоре шкиву коленвала.

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ. Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала.

Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив. Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки расположение распредвалов на приоре коленвала напротив отливки на двигателе. Для более удобной установки нового ремня ГРМрекомендуем, корректором установить свои метки на звездах и ремне.

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМиспользуя шестигранник на 5 мм. И снимаем защитный кожух. После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса. Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга. После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, расположение распредвалов на приоре снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя. Так как расположение распредвалов на приоре шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю.

Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора. Здравствуйте, читатель блога RtiIvaz. К замене ремня газораспределительного механизма Приора ваз с ю клапанами подходите внимательно!

При неправильной установке ремня ГРМ или обрыве происходит рассогласование работы коленчатого вала и распредвалов, в результате чего контакт поршней с клапанами головки блока неизбежен. При этом ножки клапанов изгибаются, шляпки перестают прилегать к сёдлам.

Вследствие этого пропадает компрессия, и поэтому придётся делать дорогостоящую замену клапанов и других деталей. Для того чтобы начать процесс замены ремня грм, рассмотрим фотографию двигателя Расположение распредвалов на приоре, с той стороны где находится привод газораспределительного механизма.

Как видно из фото, сначала надо снять ремень генератора и шкив привода вспомогательных агрегатов. Внимательно надо осмотреть ремень, и в случае надобности заменить на новый. Новая Лада Ларгус кросс модельного года с фото и ценами. Обзор Рено Колеос модельного года в новом кузове. Расположение распредвалов на приоре Лада Гранта спорт модельного года в новом кузове. Как отличить впускной распредвал от выпускного на ВАЗ различия. Содержание 1 Фото впускного и выпускного распредвалов 1.

Обсуждение 12 Александр :. Владимир :. Аноним :. Таврия :. Слим :. Азам :. Крутим до того, пока расположение распредвалов на приоре на внешней части ролика не совпадет с прямоугольным выступом на внутренней втулке. Затягиваем болт крепления натяжного ролика. Далее прокручиваем коленчатый вал. Будет достаточно двух оборотов. Проверяем, совмещены ли метки на валах.

Если не будут совпадать метки, на Приоре ГРМ при первом же запуске выйдет из строя, что повлечет за собой деформацию клапанов. Также обращаем внимание, совпадает ли на ролике выточка расположение распредвалов на приоре выступом. Повторяем 3 этап снова, пока они не совпадут. Постоянно проверяйте, совпадают ли метки ГРМ — Приора, 16 клапанов которой дают больший прирост мощности, требует больше усидчивости с заменой ремня, в отличие от версии с восемью клапанами.

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить.

Вкладываем новые вкладыши в шатун и крышку, так что бы усики расположение распредвалов на приоре вошли в пазы. Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр.

Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним расположение распредвалов на приоре метки. Тоже повторяем со всеми остальными цилиндрами. Ставим на место все что сняли снизу.

Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму расположение распредвалов на приоре. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:. Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом.

Снятие распределительных валов

Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все расположение распредвалов на приоре и заводим, завестись может не сразу, это нормально.

При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем расположение распредвалов на приоре минуту и глушим, смотрим вдруг где что потекло. Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы.

Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше ну и не тягать на буксире.

Упоротое быдло c. Фургон не проскочил. Жесткое ДТП под Киевом. ДТП с участием скорой в Туле. Неожиданный удар. Проверка состояния ходовой части и трансмиссии.

Как отличить впускной распредвал от выпускного на ВАЗ-2112: различия

Проверка состояния рулевого управления. Проверка состояния тормозной системы. Регулировка стояночного тормоза.

Привет драйвовчане!Сделал замену распредвалов после того как стал замечать характерные посторонние шумы в виде цоканья. Шейки распредвалов не вооруженным взглядом видно что износ присуцтвует, с постелями не так печально они в идеальном thedreambag.ru может кому моя статейка и пригодится.

Регулировка направления пучков света фар. Коленчатый вал не проворачивается стартером. Двигатель не пускается. Двигатель работает неустойчиво или глохнет на холостом ходу. Двигатель не развивает полной мощности.

Хлопки во впускном трубопроводе двигателя. Выстрелы в глушителе. Повышенный расход топлива в двигателе. Повышенный расход масла в двигателе. Детонация двигателя. Счищаем старый герметик с клапанной крышки, ещё слой герметика и крышку на место. Пока снят ремень ГРМ решил посмотреть состояние роликов и расположение распредвалов на приоре. Люфтов нет, снимаемм пыльники с подшипников, а там почти сухо.

Исправляем, набиваем высокотемпературной смазкой. Со вторым роликом поступаем так. Теперь приступаем к сбору ГРМ. Ставим сдвижные шестерни, благо они уже выставлены так как мне надо, спасибо за это Ruslanichчто снял всё как было Ставим ролики. Положение коленвала выставляем по метке на маховике она расположение распредвалов на приоре. Распредвалы выставляем по родным меткам на шестернях, так как они уже сдвинуты получаем нужные перекрытия.

Ещё раз проверяем метки и натягиваем ремень. Далее собираем всё обратно рессивер, дроссель и. Теперь самый интересный момент — пуск двигателя. Первые ощущения: холостой ровный чуть-чуть бубнящий. Звук расположение распредвалов на приоре изменился, при достижении отметки. Но за то потом он на много быстрее раскручивается и лучше тянет.

На сток валах ближе к об чувствовался заметный спад рёва много, а толка не. Первые разы даже передачи еле успевал переключать стрелка тахометра лезла в красную зону.

На автомобиле Лада Приора ВАЗ распредвалы необходимо заменить в следующих случаях: падение давления в системе смазки двигателя. Причиной падения масла в двигателе часто бывает повышенный износ шеек распределительных валов и гнезд в корпусах подшипников распределительных валов. При износе гнезд заменяют головку блока в сборе, так как гнезда обрабатывают совместно с установленным на головку корпусом подшипников; — стук клапанов при исправных гидротолкателях (см. «Проверка и замена гидротолкателей») в клапанном механизме.

Необходимость своевременной замены ремня ГРМ на Ладе Приоре

Лада Приора стала одним из самых популярных изделий АвтоВАЗа. Она не лишена недостатков, но преимуществ всё же у нее намного больше: надёжный и «тяговитый» двигатель, комфорт и безопасность (по сравнению с предыдущими моделями), неприхотливость, невысокая цена. Ее силовая установка отличается более сложным устройством, а потому у многих новичков и не только возникают проблемы с заменой ремня ГРМ своими руками.

Пошаговая инструкция замены ремня ГРМ

  1. Обязательно открываем капот.)


Двигатель 8 клапанов.

Ослабляем контрящею гайку натяжного устройства генератора (ключ на 13) и по максимуму выкручиваем регулировочный винт (головка на 10). Отводим генератор к блоку цилиндров и снимаем приводной ремень генератора.

Демонтируем пластиковую защитную крышку ремня ГРМ открутив три болта (ключ на 10).


Пластиковая крышка ГРМ.

Выставляем верхнею мертвую точку (ВМТ)

  1. Проворачиваем коленвал по часовой стрелки до совпадения метки на зубчатом шкиве распределительного вала и загнутой кромке на металлическом кожухе.


Метка распредвала.

Снимаем шкив привода ремня генератора, открутив болт на 17, понадобится вороток с удлинителем и труба в качестве рычага, так как болт должен быть хорошо затянут.

На зубчатом шкиве коленчатого вала так же должна совпасть метка с отливом на масляном насосе.


Метка коленвала.

Демонтируем натяжной ролик вместе с ремнем ГРМ открутив гайку (головка на 17). Далее открутив болт на 17 снимаем шкив распредвала. Что бы не потерять шпонку ее можно зафиксировать изолентой. Шкив распредвала и коленвала желательно заменить.


Крепление натяжного ролика.

Замена помпы

  1. Снимаем металлическую защиту, откручиваем сверху гайку на 10 и снизу три болта крепящих водяной насос. Вытаскиваем старый водяной насос.


Крепление помпы.

Перед установкой новой помпы смажьте тонким слоем герметика ее прокладку. Установив помпу на место равномерно, в несколько проходов, протяните болты ее крепления.

Причины и последствия обрыва привода механизма газораспределения

Причины могут крыться в следующем:

  • Несвоевременная замена износившегося привода.
  • Заклинило натяжитель ремня или ролик.
  • Естественное «старение» материала ремня.
  • Попадание масла на поверхность привода.
  • Исходное низкое качество привода.
  • Дефекты в виде трещин, появляющиеся в ходе эксплуатации.
  • Климатические условия.
  • Заводской брак.

Последствия обрыва:

  • Повреждение клапанов.
  • Выход из строя поршней и головки блока цилиндров.
  • Остановка распределительного и коленчатого валов.


Установка нового ремня ГРМ

  1. Был приобретен новы комплект ГРМ фирмы Гейтс.

В состав комплекта входит зубчатый ремень и натяжной ролик.


Комплект ГРМ ВАЗ 2110.

  • Проверяем совпадение всех меток. Установку ремня начинаем со шкива коленвала, далее надеваем на шкив распредвала, помпу и натяжной ролик. Следим что бы нисходящая ветвь ремня между шкивами была натянута.
  • Натягиваем ремень ГРМ поворачивая натяжной ролик против часовой. Оптимальная натяжка считается тогда, если мы усилием двух пальцев сможем повернуть ремень на самом длинном участки максимум на 90 градусов.

    Так же мы проверяем натяжение при периодическом контроле.

    Затягиваем крепление натяжного ролика.

  • Устанавливаем все элементы в порядке обратном снятию.
  • Не перетягивайте ремень ГРМ так как при этом будет приложено повышенное усилию на подшипник помпы и долго она не проходит.

    На всю операцию было потрачено примерно 30 минут. Так как для данной процедуры не требуется вывешивание двигателя выполнить ее можно своими рукам в полевых условиях, а если не меняется помпа то даже колесо снимать не надо.

    Инструкции на видео

    Работа с 16-клапанным мотором

    Замена привода на 8-клапанном движке

    Автомеханики рекомендуют проводить плановый технический осмотр ремня ГРМ Лада Приора каждый месяц. Эту деталь необходимо поменять при появлении трещин, потёртостей, порезов и прочих дефектов. Замена ремня генератора на Приоре проводится при появлении высокочастотного свиста в результате включения электрических приборов.

    • Автор: Константин Костин
    • Распечатать

    В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность. Оцените статью:

    1. 5
    2. 4
    3. 3
    4. 2
    5. 1

    (1 голос, среднее: 4 из 5)
    Поделитесь с друзьями!

    Когда менять: последствия несвоевременной смены

    Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

    Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

    Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

    Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

    Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

    Признаки возможного выхода из строя

    Выделяют несколько характерных признаков, которые должны насторожить водителя:

    1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
    2. Если поменялся цвет выхлопного газа.
    3. Плохо заводится мотор.
    4. Чувствуется непривычная вибрация.

    Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

    Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

    Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

    Как самостоятельно проверить исправность ремня

    Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

    Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

    1. Откройте и поднимите крышку капота.
    2. Увидите переднюю панель, закрывающую механизм и ГРМ.
    3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
    4. Перед собой увидите механизм, включая натяжной ролик.
    5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
    6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
    7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
    8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
    9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
    10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

    Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

    Какой ремень лучше выбрать для Приоры с 16 клапанами

    Сейчас в продаже можно приобрести не только лишь отдельно ремень, но и целый комплект ГРМ для замены. Ассортимент для Лады большой, какой лучше выбрать, оригинал или аналог, и что поставить, дело ваше. Но лучше всего себя зарекомендовали, для двигателей с любым количеством клапанов, комплекты или отдельно ремни-оригинал от фирмы Gates. Комплект-оригинал для замены стоит дороже, но ресурс его намного выше аналога и возможность обрыва намного ниже.

    Неисправности ремня

    Как и любого другого автомобиля с ременным приводом ГРМ, ремень Приоры может иметь следующие неисправности:

    • растрескивание;
    • расслаивание;
    • деформация;
    • обрыв.

    Растрескивание и расслаивание рабочей поверхности ремня ГРМ является следствием:

    • длительной эксплуатации;
    • частых перепадов температур;
    • попадания на него масла или охлаждающей жидкости;
    • нарушения работы водяного насоса (помпы);
    • неисправностью натяжного или опорного роликов.

    Эти же факторы, а также неправильная регулировка натяжения могут стать причиной деформации ремня и его обрыва.

    Эксплуатационные характеристики

    8-клапанная силовая установка Приоры отличается следующими показателями:

    • внутренняя ёмкость рабочего пространства цилиндров составляет 1.597 л;
    • двигатель способен достигать мощности, равной усилиям 90 лошадей;
    • внутри цилиндра диаметром 82 мм движется поршень с рабочим ходом 75.6 мм;
    • коленчатый вал вращается со скоростью 850 об/мин;
    • автомобиль с таким мотором потребляет 8.5 л бензина на 100 км при езде по городу. Движение по открытой трассе характеризуется расходом в 5.7 литра;
    • силовой агрегат позволяет развивать машине с 8-клапанным двигателем скорость до 167 км/час.

    Недовольные результатом своей разработки, производители решили усовершенствовать технические параметры мотора для Лады Приоры. Так был создан четырёхцилиндровый агрегат с 16 клапанами.

    Как проверить натяжение

    В завершении работ требуется отрегулировать натяжение ременной передачи ГРМ на Приоре. Выполняется регулировка следующим образом:

      Используя специальный ключ, нужно повернуть ролик натяжителя против часовой стрелки.

    Ключ для регулировки натяжителя

    Проверить натяжение можно путем приложения усилия на резиновое изделие весом в 10 кг. Значение отклонения не должно превышать более 5-7 мм.

    При затягивании болтов крепления шкивов и роликов рекомендуется пользоваться динамометрическим ключом. Момент затяжки для каждого элемента равняется следующим значениям:

    • для натяжного ролика – 35-41 Нм;
    • ролик упорный – 105-110 Нм;
    • болты крепления помпы – 15-20 Нм.

    Снятие кожуха грм приора

    К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Приора, замена ремня ГРМ масла и еще по мелочи.

    В разных рекомендациях написаны интервалы от 80000 до 105 000, но меняем на 60 000. Проверяем натяжение каждые 20 000 и это не наша прихоть, ведь все мы знаем о качестве наших запчастей. И еще, не все знают, но на Приоровских двигателях ставятся дюралевые шатуны и при обрыве ремня ГРМ гнутся не только клапана, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться. Помпу меняли примерно 20 000 назад, поэтому ее не трогаем, просто проверим покрутив рукой. Кому интересно как заменить помпу смотрим про мотор на десятке, они похожи как братья близнецы.

    Из инструмента нам понадобится: стандартный набор ключей, шестигранники, набор головок и специальный ключ для натяжного ролика приоры, он немного отличается размерами от обычного, цена вопроса 100 рублей. Но и собственно сам комплект ГРМ.

    Процедура замены ремня ГРМ займет примерно два часа с перерывом на обед.

    Снимаем защитную крышку не забыв отсоединить клапан продувки абсорбера.

    Ключом на семнадцать откручиваем болт натяжного ролика сервисного ремня и снимаем последний. Совсем снять ремень не удастся так как через него проходит опора двигателя и если вы захотите его поменять придется ее открутить. Но замене ремня ГРМ он нам не помешает.

    Снимаем верхнею защитную крышку ремня ГРМ открутив четыре шестигранника.

    Перед нами предстает удивительная картина.

    1 – натяжной ролик

    2 – обводной ролик

    Метки на распредвалах и на защитной крышки помечаем канцелярским штрихом для удобства. Натяжной ролик немного отличается по виду от купленного, но это не страшно, принцип один.

    Отворачиваем болты крепления нижней защитной крышки ГРМ.

    Переднее правое колесо можно не снимать, а вывернуть до упора направо. Подкладываем под передние колеса упоры, включаем пятую скорость и откручиваем болт шкива коленвала. Выключаем скорость.

    Снимаем шкив и нижнею защитную крышку. Снимаем металлический пыльник.

    Вкручиваем на место болт коленвала и почасовой стрелки проворачиваем коленвал до момента совпадения меток на распредвалах и защитной крышки и меток коленвала, точки на звездочки и отлив на блоке.

    Метки распредвалов сфотографированы уже после установки нового ремня, просто в процессе замены забыли сделать фото, да простит нас за это неискушенный читатель.

    Откручиваем болты крепления натяжного и обводного ролика и снимаем их вместе с ремнем ГРМ. Достаем новый комплект.

    Обращаем внимание на натяжной ролик у него есть направление натяжки. Показано стрелочкой. Так же указатель правильной натяжке, о нем ниже.

    Приступаем к установке. Ставим на место натяжной и паразитный ролик, проверяем совпадение всех меток. Метки на распредвалах обычно немного разбегаются, поэтому, если вы делаете это один, вам придется очень изловчится, чтобы держать распредвалы и одевать ремень ГРМ. Обводной ролик затягиваем, натяжной нет.

    Одеваем ремень. Сначала на звездочку распредвала, затем на обводной ролик, звездочку распредвала впускных клапанов, выпускных и натяжной ролик. Ветвь между звездочками коленвала и распредвала впускных клапанов должна быть натянута. Натягиваем ремень ГРМ роликом по стрелочки с помощью специального ключа, до совпадения меток правильной натяжки. То есть когда указатель на нижней части ролика встанет напротив паза на верхней. Затягиваем болт.

    Проверяем совпадение всех меток. Если метки не совпадают, снимаем и устанавливаем ремень заново. Если совпадают, то прокручиваем коленвал два оборота и еще раз проверяем метки и натяжку.

    Если все на месте, устанавливаем все детали на место в порядке обратном снятию. Заводим автомобиль. Вот так просто можно заменить ремень ГРМ на вашей Приоре в условиях простого гаража или даже на улице.

    Видео замены ремня ГРМ на Приоре

    Рекомендую.

    Удачи на дорогах. Ни гвоздя, ни жезла.

    Чем снять кожух ремня ГРМ? Что за звёздочка там идёт? Это не шестигранник.
    И как подступиться к нижним болтам кожуха, если там места впритык? Не подступиться. Отвёрткой не зацепишь. Трещётка?
    Помню, меняли ремень ГРМ в автосервисе, они откручивали болты то ли трещёткой, то ли каким то ключом, что ли, в форме буквы «Г».
    Если это ключ, то может быть у него есть специальное название? Какой размер «отвёртки»/ключа? Можно ссылку с фотографией.

    Ещё один вопрос. Замыленный уже, но всё же.
    Приора / Гранта — на каком моторе гнёт клапана при обрыве ремня ГРМ — на 8 или на 16 ти клапанном?

    Одна из последних разработок вазовских инженеров последнего десятилетия – двигатель 21126, который стал основным силовым агрегатом на ВАЗ-2170. Здесь применили и хонингование цилиндров, и поршни новой конструкции, которые поспособствовали повышению мощности. Однако банальный обрыв привода газораспределительного механизма вывести из строя узлы даже такого технологичного агрегата. Поэтому лучше заранее проконтролировать и поменять этот компонент системы.

    Когда нужна замена ремня привода ГРМ на автомобиле Приора?

    В любом случае контроль состояния элемента должен выполняться через каждые 45 тыс.км. Первыми признаками того, что на Лада Приора замена ремня ГРМ уже необходима, являются следующие факторы:

    • посторонние шумы при работе ДВС;
    • изменение цвета выхлопных газов;
    • проблемы при запуске мотора;
    • посторонние вибрации.

    Небольшой пробег отнюдь не всегда гарантирует безаварийную эксплуатацию автомобиля. Довольно часто в отзывах автолюбителей можно встретить ситуацию, когда ременной привод изнашивается раньше срока по причине попадания на него масла и грязи. Эти компоненты попадают через сальники и щели в кожухе, поэтому важно устранить причины протечек и осмотреть деталь.

    Важно понять, что замена ремня ГРМ Приора должна производиться своевременно, ни в коем случае нельзя затягивать дело до обрыва. В противном случае расходы на ремонт могут неприятно удивить владельца. В большей мере это обусловлено отсутствием на поршнях выемок под клапаны, поэтому обрыв детали приводит к их непосредственному контакту, после чего последние обычно изгибаются.

    Проблемы с прочностью ременной передачи на высоких оборотах вообще приводят к катастрофическим последствиям вплоть до обрыва поршней и даже деформации шатунов. Чтобы не подвергать себя риску, опытные автомобилисты советуют периодически контролировать состояние резиновой передачи, а также степень ее натяжения.

    Как выполняется проверка ременной передачи на ВАЗ 2170?

    Деталь представляет собой резинотехническое изделие с зубцами, расположенными на его внутренней части. На внешнем ободе указаны:

    • тип мотора, для которого предназначена автодеталь;
    • число, указывающее количество зубцов – 137;
    • маркировка, указывающая ширину изделия – 22 мм.

    Эти данные пригодятся владельцу, который еще не знает, какой ремень нужно купить для ВАЗ 2170. Осталось приготовить необходимый инструмент для проверки:


    1. инбусовый ключ (шестигранник) на «5»;
    2. ключ на «10»;
    3. домкрат.

    Проверка состояния привода выполняется на холодном двигателе и состоит из следующих переходов:

    • При помощи шестигранника выкрутить пять болтов крепления передней верхней крышки привода газораспределительного механизма и снять ее.
    • Осмотреть деталь и определить, нужна ли на Лада Приора замена ремня привода ГРМ, для чего включить пятую передачу, вывесить правое переднее колесо и вращать его по часовой стрелке. Изделие должно быть без трещин, отслоений и подрезов, обнажающих нити корда. При обнаружении дефектов деталь необходимо поменять.
    • Осмотреть состояние натяжного ролика – на нем не должно быть никаких повреждений.
    • Проверить натяжение ремня, для чего надавить усилием 10 кг на ремень между шестернями распредвалов и замерить его прогиб – он должен быть не более 5-7 мм. Также осуществить контроль можно по положению метки 1 на наружной обойме самонатяжного ролика, которая в идеале должна находиться напротив выступа 2. Отклонения допустимы в пределах 3-4 мм – они регулируются, однако превышение этих показателей означает необходимость замены ременной передачи и роликов.

    Как произвести замену ремня привода ГРМ на Лада Приора своими силами?

    Процесс включает не только ротацию резиновой передачи, вместе с ней меняются и ролики – натяжной и опорный. Комплекты для ремонта обычно продаются в автомагазинах. Для работы потребуются следующие инструменты:

    • головка на «17»;
    • ключи на «15», «13», «10», «8»;
    • инбусовый ключ (шестигранник) на «5»;
    • специальный ключ для регулировки ролика или клещи для съема стопорного кольца.

    Далее процесс смены привода происходит в следующем порядке:

    • Открутив шестигранником 5 болтов на верхнем пластиковом кожухе газораспределительного механизма и 2 на нижнем, снять их.
    • При помощи головки на «17» провернуть коленвал по часовой стрелке и выставить по меткам оба распредвала в ВМТ такта сжатия первого цилиндра. Определяется этот момент совмещением меток 1 на шкивах распределительных валов с отметками 2, которые расположены на задней крышке.

    • Снять резиновую заглушку в картере сцепления и проконтролировать положение коленвала: риски на маховике и прорезь на верхней крышке картера должны совпадать.

    • Перед тем как сделать замену ремня ГРМ на автомобиле Приора, нужно демонтировать шкив привода вспомогательных аппаратов. Для этого помощник должен включить 5 передачу и нажать на тормоз, а владелец авто при помощи головки на «17» с воротком отвернуть болт крепления шкива и снять его.
    • Для комфортности последующей сборки перед демонтажем резинотехнической детали опытные автолюбители рекомендуют зафиксировать шкивы распредвалов простым деревянным клином, который следует забить между ними.

    • При помощи ключа на «15» ослабить болт натяжного ролика и снять ремень с валов. Далее демонтировать натяжной и опорный ролики.

    • На резьбу болтов новых роликов нанести фиксирующий герметик. Опорный ролик затягивать моментом 35-41 Нм, а натяжной окончательно не зажимать. Проконтролировать положение коленвала по метке на крышке масляного насоса.
    • Надеть зубчатый резиновый привод на шкив коленчатого вала. Натянуть обе ветви и надеть переднюю часть на опорный ролик, а заднюю – на шкив помпы и завести за натяжной ролик. Если использовался деревянный клин, то его нужно удалить.

    Важно! В процессе ремонта нужно проверить состояние насоса ОЖ. Его вал должен свободно вращаться, без люфта и постороннего шума. Недопустимы следы подтекания охлаждающей жидкости. При наличии одного из факторов – обязательно поменять помпу.

    Как отрегулировать натяжение привода на ВАЗ 2170?

    Финальная стадия замены ремня ГРМ на автомобиле Лада Приора выполняется по схеме:

    • Специальным ключом или щипцами провернуть натяжной ролик против часовой стрелки.
    • Совместить вырез 1 с меткой 2 на внутренней втулке ролика и затянуть болт крепления с моментом 20-15 Нм (фото см. выше).
    • Установить на штатное место шкив привода вспомогательных агрегатов.
    • Провернуть коленвал на 2 оборота по часовой стрелке за болт шкива и проконтролировать соосность установочных меток распредвалов и коленвала, а также натяжение ремня. При необходимости операции повторить.

    Болт натяжного ролика затягивается моментом 35-41 Нм, а шкив вспомогательных аппаратов – 105-110 Нм. Сборка выполняется в обратной последовательности, не ставим только верхний пластиковый кожух для визуального контроля выполненной работы.

    Далее заводим мотор и наблюдаем – указатели 1 и 2 на ролике не должны при перегазовке отклоняться от нормы более, чем на 2 мм, после этого принимать рабочее положение. После проверки работоспособности агрегатов верхний кожух привода устанавливается на место.

    Описанный процесс аналогичен и может быть применен при ремонте автомобилей Lada Kalina и Lada Granta. Методика замены привода газораспределительного механизма доступна любому автолюбителю, но требует особой внимательности. Малейшее смещение меток способно вылиться в дорогостоящий ремонт.

    Шкив распределительного вала регулируемый алюминиевый градуированный PROSPORT ВАЗ 21126 16V /Лада-Приора/ (2 штуки)

    • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
    • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
    • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
    • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
      (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
    • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

    • Описание
    • Отзывы

    ПРИМЕНЯЕМОСТЬ: 16-ти клапанные двигатели ВАЗ 11194 (1.4 Калина), 21126 (1.6 Приора), 21127 (1.6 Приора), 21129 (1.6 Веста).

    Возможна установка в 16V двигатели ВАЗ 2112 (1.5), 21124 (1.6), 21128 (1.8), однако следует учесть, что данные шкивы — под ремень с круглой формой зуба.

    Составные шкивы распредвалов «PROSPORT» с облегчённой алюминиевой ступицей с градуировкой для удобства регулировки.

    Как правило, составной шкив используется для обеспечения оптимальной настройки двигателя при установке спортивного распределительного вала с измененными, по сравнению с заводскими, профилем и расположением кулачков.

    Применение составного шкива с заводским распределительным валом позволяет решить и другую проблему, которая также связана с оптимизацией фаз газораспределения обычного двигателя. Как известно, любые детали, в том числе и двигателя, нельзя изготовить абсолютно точно, в производстве назначаются определенные допуски на размеры. Неблагоприятное сочетание отклонений размеров отдельных деталей может привести к тому, что на новом автомобиле ошибка в установке распределительного вала относительно коленчатого вала может составлять 4-5 градусов. Такая ошибка существенна и в результате мощность двигателя оказывается меньше паспортной, падает экономичность. Таким образом, составной шкив можно использовать, в том числе и для того, чтобы привести показатели двигателя к норме.

    В комплекте: шкив впускного распределительного вала и шкив выпускного распределительного вала.

    Замена натяжного ролика и ремня ГРМ на Приоре

    Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

    Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

    Этап 1: Демонтаж ремня

    Для начала откручиваем винты, удерживающие щиток, защищающий весь механизм от грязи. После снятия щитка необходимо снять крышку, защищающую привод ГРМ, находящуюся спереди снизу. Для этого нужно открутить два винта. Затем с привода генератора снимаем ремень. Здесь наступает очень ответственный момент.

    Необходимо в правильное положение установить все валы. На шкивах распредвалов и задней крышке привода в 16-тиклапанной версии автомобиля Приора ГРМ метки должны совпадать. Это делается с помощью коленчатого вала. Его необходимо провернуть до нужного положения.

    В автомобиле Приора, метки ГРМ должны не только относительно распределительных валов, но и в отношении коленчатого вала. Для этого демонтируем резиновую заглушку в верхней части картера сцепления и смотрим, совпадают ли метки.

    Если на маховике она расположена напротив выточки верхней крышки картера сцепления, то все отрегулировано правильно. Зачастую при откручивании болта сбиваются фазы газораспределения. Чтобы не допустить этого, маховик следует застопорить.

    Для этого понадобится обычная отвертка подходящего размера. Ее необходимо вставить в картер сцепления между зубьями. Удобнее будет воспользоваться для этой задачи помощью напарника. Далее приступаем к заключительному этапу.

    1. Откручиваем и снимаем болт для крепления шкива

    2. Снимаем опорную гайку

    3. Ослабляем болт крепления натяжного ролика ремня головкой на 15

    4. Снимаем ремень.

    Метки распредвала

    В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.

    У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

    Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.

    Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив.

    Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

    А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

    Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

    На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.

    Похожая статья Двигатель ВАЗ 21126, технические характеристики мотора

    Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.

    В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.

    Этап 3: Надевание ремня ГРМ

    Перед установкой ремня ГРМ на Приоре, метки проверяются на предмет их совпадения. Если совпадают, то устанавливаем ремень снизу вверх.

    Для того, чтобы в самый последний момент метки не сместились лучше надеть на 14 часть шкива ремень ГРМ: Приора, метки в двигателе которой сместятся хоть на немного, отправиться на станцию для ремонта с первой же подачей смеси в цилиндры. Следующим действием будет натяжение ремня ГРМ. Весь процесс натяжения выглядит так:

    Слабое звено: помпа, ролик, ремень

    Причинами ремонта узла грм чаще всего выступают – разбитые подшипники ролика натяжителя и помпы, также ремень привода грм. помпу менять приходится также при потере герметичности конструкции вызывающую потерю охладительной жидкости. Для её замены придётся снять шкивы распредвалов и заднюю защитную крышку кожуха. Снять крепёж натяжителя ролика генератора (3 болта), выкрутить 6 болтов (10мм) крепления кожуха, два из которых находятся под шкивами распредвала. Сняв кожух открутить 3 болта крепления помпы.


    Метки на шкивах должны совпадать

    Видео замены ремня ГРМ на Приоре

    Рекомендую. Удачи на дорогах. Ни гвоздя, ни жезла.

    Передающим узлом газораспределительного механизма (ГРМ) в двигателе ВАЗ-2170 «Приора» является специальный ремень. И конечно, качество работы мотора зависит от правильного совмещения циклов коленчатого и распределительного валов. Достигается это правильной установкой приводного ремня. При помощи специальных меток, поставленных заводом в определённых местах. В этой статье описаны эти метки, где они находятся, и как их сопрягать.

    Как произвести замену ремня привода ГРМ на Лада Приора своими силами?

    Процесс включает не только ротацию резиновой передачи, вместе с ней меняются и ролики – натяжной и опорный. Комплекты для ремонта обычно продаются в автомагазинах. Для работы потребуются следующие инструменты:

    • головка на «17»;
    • ключи на «15», «13», «10», «8»;
    • инбусовый ключ (шестигранник) на «5»;
    • специальный ключ для регулировки ролика или клещи для съема стопорного кольца.

    Далее процесс смены привода происходит в следующем порядке:

    • Открутив шестигранником 5 болтов на верхнем пластиковом кожухе газораспределительного механизма и 2 на нижнем, снять их.
    • При помощи головки на «17» провернуть коленвал по часовой стрелке и выставить по меткам оба распредвала в ВМТ такта сжатия первого цилиндра. Определяется этот момент совмещением меток 1 на шкивах распределительных валов с отметками 2, которые расположены на задней крышке.

    • Снять резиновую заглушку в картере сцепления и проконтролировать положение коленвала: риски на маховике и прорезь на верхней крышке картера должны совпадать.

    • Перед тем как сделать замену ремня ГРМ на автомобиле Приора, нужно демонтировать шкив привода вспомогательных аппаратов. Для этого помощник должен включить 5 передачу и нажать на тормоз, а владелец авто при помощи головки на «17» с воротком отвернуть болт крепления шкива и снять его.
    • Для комфортности последующей сборки перед демонтажем резинотехнической детали опытные автолюбители рекомендуют зафиксировать шкивы распредвалов простым деревянным клином, который следует забить между ними.

    • При помощи ключа на «15» ослабить болт натяжного ролика и снять ремень с валов. Далее демонтировать натяжной и опорный ролики.

    • На резьбу болтов новых роликов нанести фиксирующий герметик. Опорный ролик затягивать моментом 35-41 Нм, а натяжной окончательно не зажимать. Проконтролировать положение коленвала по метке на крышке масляного насоса.
    • Надеть зубчатый резиновый привод на шкив коленчатого вала. Натянуть обе ветви и надеть переднюю часть на опорный ролик, а заднюю – на шкив помпы и завести за натяжной ролик. Если использовался деревянный клин, то его нужно удалить.

    Важно! В процессе ремонта нужно проверить состояние насоса ОЖ. Его вал должен свободно вращаться, без люфта и постороннего шума. Недопустимы следы подтекания охлаждающей жидкости. При наличии одного из факторов – обязательно поменять помпу.

    Как отрегулировать натяжение привода на ВАЗ 2170?

    Финальная стадия замены ремня ГРМ на автомобиле Лада Приора выполняется по схеме:

    • Специальным ключом или щипцами провернуть натяжной ролик против часовой стрелки.
    • Совместить вырез 1 с меткой 2 на внутренней втулке ролика и затянуть болт крепления с моментом 20-15 Нм (фото см. выше).
    • Установить на штатное место шкив привода вспомогательных агрегатов.
    • Провернуть коленвал на 2 оборота по часовой стрелке за болт шкива и проконтролировать соосность установочных меток распредвалов и коленвала, а также натяжение ремня. При необходимости операции повторить.

    Болт натяжного ролика затягивается моментом 35-41 Нм, а шкив вспомогательных аппаратов – 105-110 Нм. Сборка выполняется в обратной последовательности, не ставим только верхний пластиковый кожух для визуального контроля выполненной работы.

    Далее заводим мотор и наблюдаем – указатели 1 и 2 на ролике не должны при перегазовке отклоняться от нормы более, чем на 2 мм, после этого принимать рабочее положение. После проверки работоспособности агрегатов верхний кожух привода устанавливается на место.

    Описанный процесс аналогичен и может быть применен при ремонте автомобилей Lada Kalina и Lada Granta. Методика замены привода газораспределительного механизма доступна любому автолюбителю, но требует особой внимательности. Малейшее смещение меток способно вылиться в дорогостоящий ремонт.

    Основа работы механизма газораспределения

    При сжатии смеси в рабочем цилиндре поступает искра, и смесь взрывается, толкая поршень. Тот толкает шатун, шатун — коленчатый вал. Всё известно. Клапана своевременным открытием и закрытием обеспечивают в нужный момент герметичность в цилиндре и свободный впуск и выпуск в других циклах. Управляет этими устройствами распределительный вал, кулачками нажимая на механизм клапанов. На двигателе «Приоры» установлены 16 клапанов. Ими управляют два распределительных вала. И распределительные валы приводятся в движение от коленчатого вала посредством ремня ГРМ.

    Меняем ремень самостоятельно

    Замена ремня ГРМ Лады Приоры на 16 клапанов не самая сложная процедура. Купите комплект, в который входят ролики натяжения, запаситесь инструментами, и можно приступать.

    Инструкция

    1. Поднимите капот, ключом-шестигранником отвинтите пять болтов на крышке, снимите ее. Отвинтите два болтика с нижней крышечки ГРМ.
    2. Отсоедините датчик коленвала.
    3. С пассажирской стороны поставьте под колесо домкрат, поднимите им авто, поместите колесо в подвешенное положение. Так будет легче совместить метки механизма и распределительных валов — они должны находится параллельно, друг напротив друга. Совмещайте их при включенной пятой передаче, провернув колесо в правильное положение. Выключите передачу скоростей.
    4. Найдите маховик, снимите резиновую заглушку обычной отверткой. Под глушителем увидите маховик с меткой, она должна разместиться напротив отметки с левой стороны.
    5. Надо добраться к шкиву коленчатого вала, для этого снимите колесо или крутите его вправо, прокрутить надо до упора. Отвинтите пять болтиков, которые крепят брызговик.
    6. Попросите друга включить пятую передачу и жать на тормоз, в это время трещеткой №17 выкрутите болтик, который крепит шкив коленчатого вала. Вращайте в противоположную сторону часовой стрелки.
    7. Снимите упорную шайбу
    8. Отвинтите болты, крепящие натяжной и упорный ролики. Примените ключ 15. Демонтируйте ролики, снимите ремень.
    9. Теперь установите новые ролики, тип натяжителя не затягивайте, им будете проводить регулировку. Установите по местам шкивы распределительных валов, далее шкив коленчатого вала.
    10. Надевайте новый ремень — натяните на коленчатый вал, далее вокруг помпы, потом на шкивы распределительного вала.

    Новое изделие установлено, осталось только отрегулировать натяжение:

    1. Натяните ролик натяжителя в противоположную сторону к часовой стрелке — когда устанавливали новый комплект, вы не закручивали этот ролик.
    2. Осталось совместить отметки на ролике натяжения, просто крепко закрутите болтики.
    3. Поверните шкив коленвала ровно на два оборота. Проворачивайте шкив в направлении часовой стрелки. Обязательно смотрите, чтобы совпали метки двух валов.

    Чтобы убедится в правильности натяжения, надавите на натянутую резину с силой около десяти килограмм. Если изделие прогнется более, чем на семь миллиметров, то придется еще раз провести процедуру натяжения резины. В идеальном состоянии резина не должна продавливаться при силе давления в 10 кг.

    Ссылка на основную публикацию
    Adblock
    detector
