Подключение ПТФ(противотуманные фары) Лада Веста; выбор

Подключение ПТФ(противотуманные фары) Лада Веста — выбор

Не все водители понимают, в чем польза от противотуманных фар. Даже при дневном свете с наступлением тумана, дождя обычные огни, заметно снижают уровень освещенности. Противотуманные фары в автомобиле лада веста есть только на самых дорогих комплектациях люкс. Остальным вариантам вместо передних ПТФ оставляют пластиковые заглушки бампера Лада Веста, которые заменяются на лампы противотуманных фар в автомобильном салоне официального дилера. Чтобы при этом не потерять гарантийные обязательства изготовителя автомобилей Лада Веста, требуется провести частичную доработку комплектации. Работа сложная и дорогая. Приобрести необходимые детали, чтобы произвести подключение ПТФ(противотуманные фары) на Лада Веста можно в магазинах, осуществляющих поставку оборудования для лада веста, значительно дешевле.

Про штатный комплект противотуманных фар

Завод-изготовитель устанавливает птф фирмы Valeo на ладе веста. Они изготавливаются в Румынии и подходят для всех модификаций автомобиля: универсал, седан, СВ кросс. Качество детали можно оценить как высокое. Они хорошо освещают дорогу в непогоду, имеют эстетический вид. Стекло плотное, не разбивается от малейшего соприкосновения с ним. Работать противотуманкибудут долго, при условии их правильной эксплуатации.
При необходимости установки ПТФ на ладу веста лучше всего ориентироваться на оригинальные запчасти, хотя они стоят дороже аналогов. Китайские заменители часто не выдерживают нагрузку, оплавляются, перестают работать. Учитывая, что на установку фонарей уходит значительное количество времени, денег, скупиться здесь не следует.

Инструкция — установка птф на лада веста

Установка противотуманных фар на лада веста отличается сложностью. Это связано с конструкцией электронного оборудования модели лада. Управление противотуманки на ладе весте производится с подрулевых переключателей, а они не имеют фиксированного положения с включенными туманными фонарями. В дополнение к этому проблемы создает отсутствие во всех, кроме топовой, комплектациях лады 2180 специального электронного блока предохранителей типа ЕММ. Сигнал о начале работы ПТФ в оригинальной конструкции поступает сюда. Владельцам дешевых модификаций лады весты приходится искать другие схемы подключения.
Несмотря на сложности, установка ПТФ самостоятельно возможна. Для этого потребуется приобрести собственно фары, кронштейны для их крепления, кнопку включения, контактное рыле, набор проводов с гофрой, разъемами и переходниками, предохранитель на 16 Ам.

Сначало снимаем бампер

Подключение ПТФ весты начинается с отключения аккумуляторной батареи и снятия бампера, который присоединен одновременно к кузову, подкрылкам и локерам большим количеством болтов и саморезов. По очереди отверните:

— 4 болта в нижней части кузова;

— 4 самореза с подкрылок;

— по 2 самореза с каждого локера;

— 6 болтов сверху кузова и еще 2 – под номерными знаками.

В это время необходимо придерживать бампер за балку, чтобы избежать его повреждения при падении. На ладе веста установлен массивный бампер, поэтому помощь второго человека не помешает. Отсоединенную деталь нужно немного потянуть на себя и снять с боковых кронштейнов.

Готовим посадочные места и крепление фар

Мы уже говорили ранее, завод-изготовитель лады вместо противотуманок устанавливает пластиковые заглушки, в которых требуется вырезать отверстия. Сделать это можно биметаллической коронкой, или обыкновенного канцелярского ножа. Второй способ займет несколько больше времени и потребует дополнительной аккуратности. Если кажется, что вырезать ровно не получится, можно купить новую облицовку для ПТФ.

Далее следует установить и зафиксировать саморезами заранее приобретенные кронштейны, а затем поместить внутрь их сами противотуманные фонари.

На этом же этапе производится установка кнопки включения. Ее можно поместить туда, где будет удобно водителю, но обычно выбирается место на центральной консоли, рядом с кнопкой, с помощью которой производится открытие багажного отсека. Отверстие для кнопки можно высверлить или вырезать.

Самый важный момент — подключение противотуманок

Вывод на кнопку прокладываем через гофрированный короб между лонжеронами, начиная с правой фары. Внутрь самого салона удобнее завести провода рядом с проходом в педальный узел.

Подключение лампочки происходит также, как у лады приоры, калины или гранты. Электричество берется от аккумуляторной батареи и коммутируется с контактным реле через предохранитель. Монтаж реле можно осуществить в моторном отсеке или внутри салона 2180. Контакт на плюс протягиваем от предохранителя габаритов или от прикуривателя.

Краткий чек-лист установки противотуманных фар

  1. Снимаем передний бампер.
  2. Вытаскиваем заводские заглушки птф и канцелярским ножом осторожно делаем отверстия.
  3. Закрепляем противотуманные фары саморезами.
  4. Устанавливаем в удобном месте кнопку подачи/прекращения питания птф.
  5. Аккуратно прокладываем проводку от установленных птф в салон, ставим обратно бампер.

После установки птф качество света поднимется, но не сравнится с освещением дороги от доработанных основных фар.

Нужны ли противотуманные фары для весты

Чтобы ответить на вопрос нужны ли противотуманные фары на автомобиле лада веста, разоберемся какие функции выполняет эта часть освещения. Световой поток ПТФ позволяет направить освещение ниже над поверхностью дороги, чем это делают обычные фары. Поскольку особенность любого тумана: не соприкосновение с поверхностью земли.

Свет с легкостью избегает встречи с туманом и продолжает ярко освещать дорогу, тогда как ходовые и дальние огни упираются непосредственно в природное явление. Кроме дороги, противотуманки освещают обочину и левую разметку дороги, что позволяет избежать съезда на встречную полосу во время плохой погоды.

Если в местности, где эксплуатируется автомобиль, редко появляется туман, это не повод для решения не ставить ПТФ. Дороги в большинстве своем извилисты, временами похожи на горный серпантин, совмещение включенных ПТФ и ближних огней позволияет продолжать езду даже в ночное время суток. Решение ставить противотуманные фонари на Lada Vesta в этом случае зависит от условий использования автомобиля.

Выбор противотуманных фар для весты

Выбор противотуманок должен быть основан внешним видом ПТФ. Качественные запчасти имеют герметичный плотный корпус, способный выдержать серьезное воздействие. Лучше, если ПТФ имеет стеклянные, а не пластиковые линзы, поскольку они менее прочны и долговечны. Последний критерий выбора – простой разбор детали при необходимости замены лампы.
Всем этим требованиям соответствует оригинальная фара компании Valeo, устанавливаемая на ладу Vesta. Ее цена составляет примерно 4000 рублей за комплект из двух ПТФ, в набор входят лампочки Osram. Приобрести набор можно и без лампочек. Тогда стоимость существенно снизится.

Неплохие противотуманки для лады веста предлагают другие производители. Например, FranceCar и Autostol63. Их цена в пределах от 1500 до 2500 рублей, а в комплект входят обычные лампы. Китайские продавцы тоже предлагают свои товары для владельцев отечественных автомобилей лада, но их качество значительно уступает по всем показателям.

Сколько стоят установочные работы

При нехватке времени на самостоятельную установку противотуманных фар, можно обратиться за помощью к специалистам. Официальный дилер Лада проводит такую работу за сумму примерно равную 60-70 тысяч рублей. Из них не менее 10 тысяч рублей за установку придется отдать электрику. Цена складывается из стоимости оригинальных запчастей, требующихся для монтажа ПТФ и сложной работы, которая будет полностью копировать люкс версию.

Самостоятельная установка противотуманок сократит требующийся бюджет. Кроме самих фар потребуется приобрести прочее оборудование, общей стоимостью не меньше 5000 рублей. Резюмируя скажем- установить ПТФ на ладе 2180 без посторонней помощи можно примерно в 5 раз дешевле, чем у официального дилера.

Установка противотуманных фар и дневных ходовых огней на Lada Vesta

Туман на дороге – явление частое, поэтому современный автомобиль трудно себе представить без противотуманных фар (ПТФ), повышающих безопасность езды при плохой видимости.

Lada Vesta – современный седан, и необходимость оснащения его данной оптикой также очевидна, но противотуманные фары устанавливаются производителем только на топовые версии модели, в базовой же комплектации в переднем бампере предусмотрены лишь съёмные заглушки с проектными местами для самостоятельного оборудования автомобиля ПТФ.

Коме того, штатные дневные ходовые огни (ДХО) Lada Vesta, использование которых в России обязательно, не лучшего исполнения, и можно произвести их тюнинг, заменив штатные лампы с жёлтым светом на светодиодные с белым. Результат такой малозатратной оптимизации порадует любого автовладельца.

Рассмотрим нюансы установки противотуманных фар и тюнинг ДХО подробнее.

Выбор исполнения

Прежде всего следует определиться, как противотуманные фары будут устанавливаться на Лада Веста – официальным дилером или самостоятельно.

Установка ПТФ дилером – условие сохранения права на гарантийное обслуживание выполняется в объёме работ, предусмотренном при выпуске топовых версий Lada Vesta, и, соответственно, включающем весь утверждённый производителем перечень комплектующих. Даже без учёта стоимости выполнения работ, сумма получается внушительной.

Дороговизна в данном случае обусловлена сложностью монтажа ПТФ Лада Веста, так как схема электронного обеспечения этого автомобиля значительно отличается от электроники предыдущих моделей линейки Lada (Granta, Priora, Kalina) – управление противотуманными фарами на Весте выполняется с подрулевого рычага-переключателя поворотом втулки-наконечника, которая функционирует независимо от положения рычага.

Причиной дороговизны операции установки ПТФ дилером является и дополнительный блок электроники, устанавливаемый только на люксовые версии Лада Веста. Этот блок является промежуточным звеном на пути сигнала от переключателя к фарам, которое выводит на приборную панель информацию об их включении. А установка этого устройства влечёт за собой и дорогостоящие изменения в электропроводке.

Если же срок гарантийного обслуживания автомобиля истёк, то оснащение седана противотуманными фарами возможно по гораздо более простой схеме, включающей, кроме крепежа, возможность упрощённого включения-выключения ПТФ кнопкой на передней панели.

Выбор противотуманных фар

Штатные ПТФ люксовой комплектации Lada Vesta оснащены лампами h16 мощностью 19 ватт, которые нельзя назвать оптимальным вариантом. Перечисленные в таблице ниже противотуманные фары имеют более высокие характеристики и хорошо, особенно Valeo, зарекомендовали себя при установке вместо штатных.

Кроме фар, необходимо приобрести следующие материалы:

  • 4-контактное реле – 1;
  • кнопка включения-выключения фар — 1;
  • защитный гофрированный чехол (тюбинг) для провода — 5 м;
  • провод — 5 м;
  • предохранитель на 16 А — 1.

Демонтаж переднего бампера

Учитывая массивность и эстетическую составляющую этого элемента в экстерьере, демонтаж переднего бампера следует выполнять осторожно и строго по инструкции.

Прежде всего необходимо отсоединить и убрать из-под капота аккумуляторную батарею. Затем головкой «на 10» откручиваются 2 болта крепления блока воздушного фильтра, удерживающие также и верхнюю часть бампера.

Снимаются регистрационные номера, под которыми находятся 2 винта крепления бампера к центральной балке. Г-образным ключом TORX «на 20» откручиваются эти 2 винта и по 2 таких же самореза, которыми бампер крепится к крыльям, в колёсных арках.

Затем Г-образным TORX «на 30» откручиваются 4 винта крепления нижней части бампера, и TORX-20 – ещё по 2 винта крепления к щиткам по бокам с каждой стороны.

После это бампер поочерёдно с каждой стороны со стороны колёсных арок тянут по направлению вперёд до выхода его защёлок из посадочных гнёзд.

Бампер остаётся висеть на верхних четырёх болтах под ключ TORX-30, из которых центральный (напротив скобы капотного замка) откручивается в последнюю очередь, удерживая при этом бампер от падения, после чего аксессуар полностью отсоединяется от автомобиля.

Данную ситуацию целесообразно использовать для попутной очистки радиатора от насекомых и мусора.

Подготовка посадочных мест под установку ПТФ

Уложив бампер на мягкий холст лицевой стороной, получают доступ к креплениям заглушек ниш, в которые устанавливаются противотуманные фары.

Передний бампер Lada Vesta комплектации Optima укомплектовывается заглушками, не рассчитанными на крепление к ним ПТФ, и не имеет никакого дополнительного крепежа на тыльной стороне.

В данном случае необходимо приобрести кронштейны для установки противотуманных фар (в комплекте 2 шт. – правый и левый).

Если же крепёж присутствует, то его, чтобы добраться до заглушек, необходимо снять.

После демонтажа кронштейнов крепления ПТФ снимаются заглушки, удерживаемые в пазах защёлками и винтами-саморезами.

В снятых пластиковых заглушках дрелью с корончатым сверлом вырезают отверстия диаметром, соответствующим имеющемуся контуру или выбранным фарам, после чего мелкой наждачной бумагой обрабатывают кромку реза и устанавливают детали на штатные места.

Подключение противотуманных фар

Кнопку включения ПТФ удобно расположить на центральной части консоли или слева от рулевой колонки в имеющемся углублении. Отверстие под кнопку, в зависимости от его конфигурации, высверливается или вырезается с последующей аккуратной, без повреждения отделки обработкой кромок.

Проводка от обеих фар должна быть заведена в салон в районе педального узла, для этого провод правой фары удобно вести по поперечному коробу между лонжеронами.

Для подключения фар целесообразно использовать классическую схему, используемую в предыдущих моделях линейки Lada (Priora, Kalina, Granta), упрощённо — питание взять с болта зажима плюсовой клеммы аккумуляторной батареи.

Данный способ сведёт к минимуму вмешательство в электросхемы автомобиля и затраты на покупку комплектующих.

Тюнинг дневных ходовых огней

На Lada Vesta в габаритных и дневных ходовых огнях производителем применена двухнитевые лампы. Если вместо них установить доработанные определённым способом светодиоды, то малоэффективный днём жёлтый цвет этих огней изменится на более яркий белый с голубизной.

Перед выполнением этой операции необходимо ознакомиться с распиновкой патронов дневных ходовых огней Lada Vesta, так как на этом седане она неклассическая:

  • с одной стороны патрона должен находиться «-» в виде двух контактов или одного общего;
  • на противоположной стороне – «+» для габаритных огней и «+» для дневных ходовых.

При покупке светодиодов необходимо убедиться в совпадении полярности цоколя лампы и патрона Весты. Если таких светодиодов найти не удалось, выходом из положения, не всегда безобидным, может стать подгибание контактных штырьков элементов по указанной схеме.

Данная процедура может повлечь за собой не только выход из строя предохранителя, но и порчу элементов электроники автомобиля, которые чреваты полной потерей права на гарантийное обслуживание.

Желание сделать свой автомобиль лучше знакомо и понятно любому автомобилисту. Однако, решаясь на производство тюнинга своими силами или даже с помощью профессионалов, но до истечения срока гарантийного обслуживания, следует тщательно взвесить целесообразность выполнения этих работ и последствия, часто неизбежные при неквалифицированном вмешательстве.

Комплект для подключения ПТФ Лада Веста с заводским блоком кнопок

Комплект для подключения ПТФ Lada Vesta, с заводским блоком кнопок.

Комплектация набора:

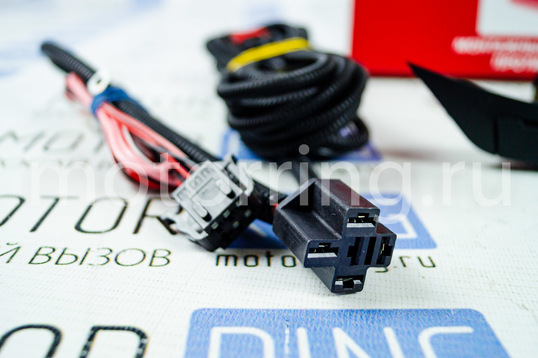

  • Жгут проводов со встроенными предохранителями для подключения противотуманных фар (ПТФ), с колодкой к реле ЗПТФ 23.3777;

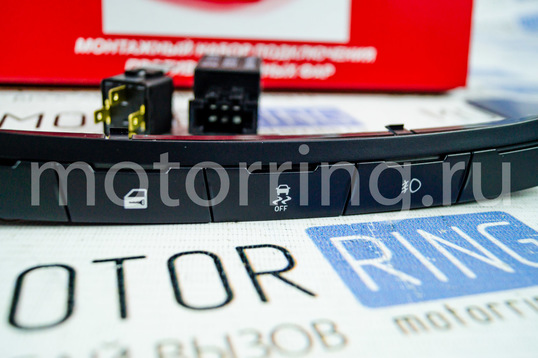

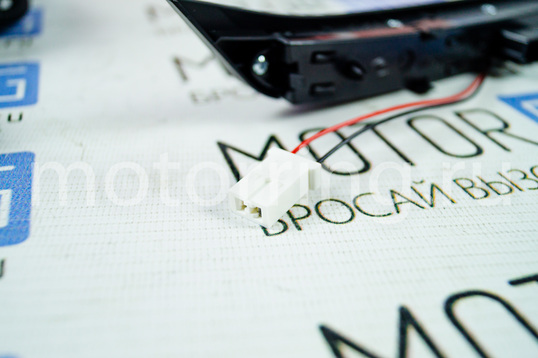

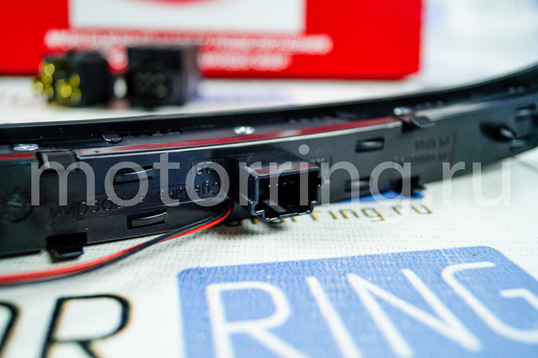

  • Блок выключателей 21.3768;

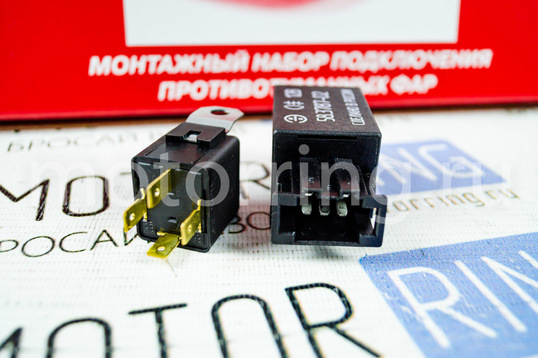

  • Реле ЗПТФ 23.3777;
  • Инструкция по подключению ПТФ.

Жгут проводов защищен гофрой от повреждений.

Основные
Страна производительРоссия
МаркаВАЗ
Тип запчастиАналог
Тип техникиЛегковой автомобиль
СостояниеНовое
ТипАвтомобильные провода
Пользовательские характеристики
МодельЛада Веста
СовместимостьЛада Веста
  • Цена: 1 950 руб. /набор
  • В наличии
  • Код: 99253

1 950 руб. /набор

ДеньВремя работыПерерыв
Понедельник10:00 — 17:00
Вторник10:00 — 17:00
Среда10:00 — 17:00
Четверг10:00 — 17:00
Пятница10:00 — 17:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Россия, Тольятти

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Устанавливаем противотуманные фары на Лада Веста: советы и артикулы

Специальная оптика от тумана – это не роскошь, а необходимый элемент современного автомобиля, помогающий избежать дорожно-транспортных неприятностей в условиях ограниченной видимости. Речь идёт не только о тумане, под определение попадает морось, снегопад, пурга, ливень.

Почему у вас нет противотуманных фар?

ПТФ на Лада Веста есть не во всех комплектациях.

На современных отечественных автомобилях такое дополнительное оборудование, устанавливается исключительно в люксовой комплектации либо в качестве дополнительной опции. Если на нашей Весте не оказалось при покупке противотуманок, то понадобится заняться установкой самостоятельно.

Важно помнить одну непреложную истину – даже установка такой мелочи как пара фар приводит автоматически к потере гарантии.

Выход может быть только один, попробовать выполнить, так называемое, переоборудование до комплектации на порядок выше существующей. Понадобится штатный комплект от АвтоВАЗа, который включаем в себя:

    Две передних фары (261500097R);

Сами лампы ПТФ выглядят вот так!

Стоимость установки ПТФ

Установка ПТФ у дилера весьма дорогое занятие!

Было бы хорошо вначале обдумать, во что обойдётся такая процедура, ведь на Весте установка такого рода – довольно сложное и затратное по времени занятие.

Стоимость удовольствия, на момент написания материала, составляет примерно 50 000 рублей. Если есть откуда добавить 15–20 тысяч, то можно смело ехать к дилеру и производить установку на месте. В случае чего, всегда можно по гарантии исправить любую поломку. Желание сэкономить взяло верх? Делаем все своими руками.

Подготовка к монтажу оборудования

Основная трудность в том, что схема электрической системы этой машины серьёзно отличается от предыдущих вариантов исполнения.

Под кнопку включения противотуманных фар придётся вырезать отверстие.

Управление освещением будет выполнено с помощью переключателя, устанавливаемого под рулевым колесом, но не имеющего подходящих положений для фиксации светового потока. Электрический сигнал идёт от рычага через дополнительный блок, имеющийся в наличии только в люксовой комплектации. Так что самое приемлемое решение – установить комплект с отдельным подключением и выводом специальной кнопки.

Список инструментов, которые понадобятся для установки:

  • плоскогубцы;
  • шуруповёрт с крестовыми насадками;
  • саморезы;
  • коронка на 76 мм для сверления отверстий;
  • канцелярский нож;
  • набор ключей для снятия бампера и монтажа оптики.

Начало установки комплекта освещения

Так и будем выполнять работу, простым и надёжным способом, при этом применяя отдельную электрическую схему.

Снимаем бампер спереди, в местах расположения заглушек вырезаем аккуратно отверстия диаметром в 76 миллиметров.

Необходима фреза на 76 мм

Пригодится острый нож с лезвием пожёстче либо металлическая коронка соответствующего размера. Фары вставляем в отверстия, закрепляя на правом и левом кронштейнах с помощью саморезов длиной 15–20 миллиметров.

В салоне автомобиля производим монтаж кнопки переключения, можно использовать стандартную вазовскую от LADA 2114, пристроив её рядом с колесиком вертикальной регулировки оптики. Можно сделать вывод на штатный переключатель от Весты, который будет без фиксации, находящийся чуть пониже аудиосистемы.

Монтаж проводки ламп ПТФ.

Проводку от фар ведём по металлическому гофрированному коробу к отверстию, находящемуся в районе расположения педалей. Оттуда делаем вывод на кнопку.

Схема подключения электропроводки

Аккуратно вырезаем место под кнопку включения.

Используем тот же принцип, что и при монтаже оборудования Приоры и Гранты.

Питание нагрузки для реле в 12В нужно взять от аккумуляторной батареи с помощью болтика М6, непосредственно через предохранитель.

Плюс можно будет взять там, где стоит предохранитель габаритов в монтажном блоке, от прикуривателя.

Монтируем реле там, где удобнее всего: в моторном отсеке либо внутри салона. Так мы отделались «лёгким испугом» — вмешались в электрическую часть минимально, сохранив гарантию на Весту.

Схема установки на версию ЛЮКС

Схема для комплектации ЛЮКС

Выводы

Подбирать лампу необходимо правильно.

В данной статье был рассмотрен самый простой, но дорогостоящий метод установки противотуманного оборудования.

На практике, особенно если ваша Лада Веста уже не на гарантии, все можно сделать с куда меньшими затратами , используя пластиковую гофру, попроще проводку, предохранитель 16 ампер, реле на 4 контакта. В целом, последовательность монтажа отличаться не будет.

Выбирая метод самый подходящий, можно оборудовать свой автомобиль светом, достаточным для комфортной езды в тёмное время года, когда видимость сильно ограничена.

Как подключить птф на весте

Этот товар выбрали 69 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

Комплект проводки для противотуманных фар Весты.

Комплектность:

  1. Пучок проводов со встроенными предохранителями для подключения ПТФ, с колодкой к реле 3ПТФ 23.3777.
  2. Блок выключателей.
  3. Реле 3ПТФ 23.3777.
  4. Инструкция.

Комплект: 1 реле, проводка с колодкой к реле, блок выключателей

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Установка противотуманных фар на Лада Веста. Советы и рекомендации мастеров

Противотуманные фары устанавливают на автомобиль с целью улучшения зоны видимости при плохих погодных условиях.

Лада Веста оснащена ПТФ лишь в люксовой комплектации. Во всех остальных установлены пластиковые заглушки в нижней части буфера.

Установка ПТФ на Лада Веста услуга недешевая. Самостоятельный монтаж позволит сэкономить часть средств, но требует внимательности, опыта со стороны ремонтника. Некорректный монтаж проводки, электрической цепи может привести к негативным последствиям, короткому замыканию.

Основные этапы при установке противотуманных фар на Лада Веста

  1. Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
  2. Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
  3. Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
  4. Вывод боковин буфера из пазов, снятие фронтальной части.
  5. Демонтаж пластиковых вставок, установка крепежей под ПТФ.
  6. Прокладка проводки от левой ПТФ к блоку предохранителей.
  7. Монтаж механической кнопки в салоне, слева от рулевой колонки.
  8. Прокладка кабеля от кнопки к блоку предохранителей.
  9. Соединение концевиков согласно предоставленной схеме.
  10. Монтаж буфера в обратной последовательности.

Подготовка посадочных мест и крепление фар

За исключением люксовой комплектации, на месте ПТФ вмонтированы пластиковые заглушки. С помощью специальной коронки на 76 мм высверливаем отверстия.

Данного этапа можно избежать, если заблаговременно приобрести готовые пластиковые вставки с вырезами, сделаные заводским путем. Монтаж кронштейнов осуществляется тремя саморезами.

Механическую кнопку в салон автомобиля приобретайте любой формы, какая вам больше понравится. Штатное место установки — слева от рулевой колонки, ближе к кнопке открывания крышки багажника.

Про штатный комплект противотуманных фар

Решили переоборудовать Ладу Весту своими руками без посещения СТО, тогда дополнительно купите:

Наименование / каталожный артикулЦена (Руб.)
ПТФ 261500097От 3000 (к-кт)
—/— FCR220029—/—
Колодки с проводами к ПТФ 8450006983От 13000
Кронштейн левый 8450006277От 260
Кронштейн правый 8450006276—/—
Подрулевые переключатели 8450006924От 6500
Блок электроники 231A08052RОт 3300
Проводка 8450030715От 20000

*цена указана состоянием на 02.02.2019 года.

Общая стоимость без учета оплаты услуги в СТО — 45 – 50 тыс. рублей. Установка противотуманных фар в мастерской — от 60000 рублей.

Одна из проблем, с которой сталкивается мастер в процессе монтажа базовой версии Лада Веста, это новая схема электрического оборудования. Она отлична от Лады Гранты, Калины, Приоры.

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины.

Монтаж фар по описанной схеме сложный, затратный, не всегда понятный для неопытного водителя.
Альтернативный и более простой вариант — установка противотуманных фар по отдельной схеме с использованием реле.

Схема подключения электропроводки

  • набор автомобильных инструментов, отвертки;
  • ветошь, пластиковая лопатка;
  • противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
  • эластичные хомуты – стяжки для электрической проводки;
  • предохранитель на 16 А для замены в блоке предохранителей;
  • пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

  1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
  2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
  3. Выводим боковые фиксаторы из пазов.
  4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Регулировка противотуманных фар

Для этого устанавливаем машину на ровную площадку в темное время суток. Включаем противотуманные фары, ближний свет, выставляем угол освещения дорожного полотна в зависимости от нужд.
Как правило, левая противотуманка захватывает центральную часть дороги, правая — 15 – 20% правой обочины.

Обзор цен производителей

Наименование / каталожный артикулЦена (Руб.)
FranceCarFCR220029От 1500
Autostol63261500097RОт 2300
Valeo 47401От 4300
Valeo 02539От 3300
Кронштейн противотуманной фары 657845163От 250
Облицовки — рамкиОт 1000
DLAAОт 1300
Тюн-авто (корпус)От 890
WesemОт 2000
Светодиодные лампочки в противотуманные ПТФ—/—
ValeoОт 4000
ЛинзаОт 5000
Задняя противотуманная фара Лада Веста 2191-3757010-20, размер 223 * 12 ммОт 650

*цены указаны состоянием на 02.02.2019 года.

Рекомендации по выбору

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации. Получите консультации у специалистов сервисных центров на предмет совместимости ПТФ с моделью вашего авто.

Проверяйте наличие штрих-кода, даты, номера партии, целостность упаковки. Просите менеджеров о предоставлении вам сертификатов качества на продукцию.

Вывод

Установка противотуманных фар на Лада Веста своими руками несложная. Трудности чаще всего возникают при подключении электрической составляющей, нежели монтажа.

Перед соединением концевиков обязательно отключите клеммы от аккумуляторной батареи с целью предотвращения короткого замыкания на случай некорректного соединения.

Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста

Комплект для установки противотуманных фар на Lada Vesta.

Полный набор всех необходимых компонентов для монтажа и подключения ПТФ в Лада Веста.

Комплект состоит из:

  1. Противотуманные фары WESEM (Польша)
  2. Кронштейны противотуманных фар Лада Веста
  3. Набор монтажный подключения противотуманных фар с центральным блоком выключателей для автомобиля Лада Веста
  4. Облицовки ПТФ Лада Веста

Онлайн-автомаркет CAR-TEAM.RU предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” по наиболее доступной цене.

“Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” было разработано по последним технологиям, отличается высоким качеством.

“Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” обладает долгим сроком службы, однако, как и многим автомобильным товарам, ему нужна периодическая замена.

В онлайн-автомаркете CAR-TEAM.RU купить “Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” довольно легко. Через “Корзину” вы сможете оформить заказ на любой приобретенный товар всего за несколько простых шагов.

Также вы можете сделать заказ на “Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” в любое время, просто позвонив нам по номеру, указанному на сайте. Мы оформим доставку товара по заданному вами адресу.

CAR-TEAM.RU дает гарантию на товары из своего каталога. Товары нашего онлайн-автомаркета имеют необходимые сертификаты качества. “Полный набор всех компонентов для монтажа и подключения ПТФ на Лада Веста” будет исправно работать по своему предназначению.

По любым дополнительным вопросам вы можете обратиться к нашим менеджерам, по указанному в шапке сайта номеру телефона. Мы проконсультируем вас по любому выбранному продукту и предоставим нужную информацию.

Автомобиль:Веста

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

  • ТК Энергия (nrg-tk.ru)
  • ТК Деловые Линии (dellin.ru)
  • ТК СДЭК (www.cdek.ru)
  • ТК ПЭК (pecom.ru)
  • ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД «Малахит» 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту info@car-team.ru для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Комплект проводки для подключения противотуманных фар Лада Веста

    710 р.
  • Описание
  • Характеристики
  • Отзывы (3)
  • Вопрос-ответ

Комплект проводки для подключения противотуманных фар Лада Веста.

1. Пучок моторного отсека со встроенными предохранителями на каждую фару, реле и колодкой для реле включения противотуманных фар (монтируется в моторном отсеке).

2. Кнопка включения ПТФ.

3. Провода управления.

4. Инструкция по подключению.

Характеристики товара

Рекомендуем посмотреть

Облицовки противотуманных фар для Lada Vesta, комплект 2шт. 8450008881 и 8450008882 ..

Автолампа H16 12V 19W для противотуманных фар Лада Веста, Иксрей, Гранта FL, Нива 4×4 Urban, произво..

Противотуманные фары Тюн-Авто (производство г. Тольятти) для Лада Веста, XRAY, Гранта FL, Лада ..

Кронштейны противотуманных фар (аналог) Лада Веста функционально являются полным аналогом оригинальн..

Фары противотуманные светодиодные для автомобилей Лада Веста, XRAY и Гранта FL, Лада 4×4 Urban, Ларг..

Комплект противотуманных фар Освар для Лада Веста, Иксрей и Гранта FL (с 2018 года), Лада 4×4 U..

Комплект звуковых сигналов Волга (высокий и низкий тон), оригинал, ЛЭТЗ, г. Лысково. Рекомендуется у..

Двухрежимные (желтый и бело-синий свет) противотуманные светодиодные фары для автомобилей Лада ..

Противотуманные фары WESEM для автомобилей Лада Веста, Иксрей, Гранта FL с 2018 года, Лада 4×4 Urban..

Противотуманные светодиодные фары от производителя SAL-MAN для автомобилей Лада Веста (все вариации)..

Двухцветные противотуманные фары для автомобилей Лада Веста, Иксрей, Гранта FL, Нива Урбан, Ларгус F..

Набор монтажный (комплект для подключения) противотуманных фар для Лада Веста с индикацией включения..

Комплект противотуманных светодиодных фар Sal-man для автомобилей Лада Веста, Иксрей, Гранта FL, Лар..

Новинки

Пыльник (кожух) передней стойки для автомобилей Лада Веста. Это не оригинальная деталь, аналог оригинального пыльника, который по..

Проставка под опору заднего амортизатора Лада Веста предназначена для устранения стука в подвеске автомобиля. Стоимость указана з..

Реснички фар для автомобиля Лада Гранта до 2018 года (кроме FL) от производителя ANV AIR. Материал — оргстекло, цвет черный, на п..

Реснички фар для автомобиля Лада Гранта FL с 2018 года (в любом кузове) от производителя ANV AIR. Материал — оргстекло, цвет черн..

Реснички фар для автомобиля Лада Веста всех модификаций от производителя ANV AIR. Материал — оргстекло, цвет черный, на просвет -..

Подлокотник с боксом для автомобилей Лада Гранта FL (с 2018 года по настоящее время), Лада Калина-2, Датсун для сиденья водителя, ..

Набор из 7 термоусадочных трубок с клеевым слоем от производителя REXANT. Термоусаживаемые трубки GLUE 2:1 REXANT подобраны для и..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове универсал (не подойдет для седана). Уплотнитель подлежит зам..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове седан (не подойдет для универсала). Уплотнитель подлежи..

Защита картера и коробки передач для автомобилей Шевроле Нива (Лада Нива) и Нива Трэвел. Защита Шериф предназначена для защиты уз..

Защита Шериф предназначена для защиты узлов и агрегатов, которые находятся в низших точках автомобиля. Защиты Sheriff разрабатываю..

Передние пружины для автомобилей Лада Веста (седан и универсал SW, кроме Кросс) от производителя Фобос. Пружины изготавливаются м..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей (не подойдут для Иксрей Кросс). Стоимо..

Комплект пружин (ремкомплект) передних тормозных колодок для автомобилей Лада Веста,Ларгус, Иксрей Кросс (не подойдут для обычного..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей Кросс (не подойдут для обычного Иксрей)..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Гранта FL с 2018 года (все виды кузова). Стои..

Очиститель шин LECAR предназначен для высококачественной экспресс-очистки и обновления боковых поверхностей покрышек и резиновых м..

Эффективное средство предназначено для восстановления первоначального внешнего вида шин, бамперов, а также резиновой и пластиковой..

Спрей Антискотч LECAR предназначен для быстрого удаления стикеров, скотча, наклеек и различных клейких соединений с бамперов, стек..

Растворитель ржавчины LECAR предназначен для облегчения разборки заржавевших окислившихся резьбовых соединений, подвижных частей и..

Как оформить заказ (пошаговая инструкция с фото)
1. Положить товар в корзину

Положите нужные товары в корзину.

2. Перейти на страницу оформления заказа

Для этого нажмите на значок корзины, а затем на кнопку Оформить заказ.

✔ 3. Указать данные

Укажите фамилию, имя, отчество получателя посылки, адрес доставки, телефон и электронную почту.

4. Выбрать доставку

Сайт посчитает стоимость и сроки доставки. Вам нужно только выбрать подходящий вариант.

5. Выбрать оплату

Выберите удобный способ оплаты вашего заказа

6. Подтвердить заказ

Проверьте состав вашего заказа и нажмите на кнопку Подтверждение заказа. Далее вы можете оплатить заказ, следуя инструкциям (если вы оформили заказ с предоплатой), либо дождитесь звонка оператора, если вы оформили заказ с оплатой при получении.

Просто нажмите на кнопку заказа в 1 клик и оформите заказ. Нужно указать ваш телефон, адрес и имя, далее оператор свяжется с вами и обработает заказ.

  • Гарантии
  • Информация о магазине
  • Как оплатить онлайн
  • Политика безопасности платежей
  • Система накопительных скидок
  • Доставка и оплата
  • Договор купли-продажи
  • Политика обработки персональных данных
  • Написать нам
  • Карта сайта
  • Личный кабинет, история заказов
  • Наши партнёры
  • Часто задаваемые вопросы
  • Производители
  • Статьи и новости
  • Проверка статуса заказа
  • Заявка на подбор товара
  • Мои закладки

И н т е р н е т — м а г а з и н
Телефон: +7-8482-90-33-63, операторы работают с 9 до 17 по Мск, пн-пт.
Т о л ь я т т и
ул. Дзержинского, д. 70, пн-пт, с 10 до 18.
Телефон: +7-8482-44-42-33
(пункт выдачи заказов и магазин)
С и м ф е р о п о л ь
Евпаторийское шоссе, 157, пн-пт, с 10 до 19, сб — с 10 до 17.
Телефон +7-978-664-88-48
(пункт выдачи заказов и магазин)

Набор проводов для подключения ПТФ Лада Веста

690 р.

Комплект проводов для подключения противотуманных фар Лада Веста.

1) Кнопка включения/выключения ПТФ,

3) провода в гофре со всеми необходимыми разъемами и дополнительными переходниками.

4) блок с предохранителем

5) схема подключения (на упаковке)

Набор для подключения одного комплекта ПТФ (2 туманки)

Отправка почтой: ДА возможна.

Отправка наложенным платежом: ДА возможна.

Отправка транспортной компанией: ДА возможна

Задать вопрос о товаре

Рекомендуемые товары

Противотуманные фары Valeo для Лада Веста

Оригинальные противотуманные фары для Лада Веста, устанавливается на конвейере в комплектациях Люкс, Комфорт и т.п.Производство: Valeo. ЕСКомплект: ПТФ — 2 шт, лампы (Osram) в комплекте, лампы накаливания Н16Отправка транспортной компанией: ДА возможна.Отправка почтой: ДА возможна.Отправка наложенным платежом: ДА возможна.

Облицовки — рамки ПТФ Лада Веста седан и универсал

Штатные рамки — облицовки противотуманных фар в передний бампер Лада Веста седан и СВ универсал.Литье. Материал- пластик.Цвет — черный. Комплект: 2 шт (левая и правая).Отправка ТК (транспортной компанией): ДА возможна.Отправка почтой: ДА возможна.Отправка наложенным платежом: ДА возможна..

Противотуманные фары DLAA Лада Веста

Аналоговые противотуманные фары DLAA для Лада VestaПроизводство: КитайИспользуются лампы накаливания Н16. Комплект: ПТФ — 2 шт, лампы в комплекте. Отличие от оригинала — цвет корпуса и цена.Крепление и регулировка аналогичны оригинальнымОтправка транспортной компанией: ДА возможна.Отправка почтой: ДА возможна.Отправка наложенным платежом: ДА возможна.

Противотуманные фары ОСВАР для Лада Веста

Противотуманные фары в металлическом корпусе для Лада Веста.Расстояние (глубина) от отражателя до стекла (стекло натуральное) 52-54 мм. что позволяет установить ксеноновые лампы накаливания, штатные лампы накаливания с цоколем Н1.Штатно устанавливаются на Рено-Логан, габаритные и крепежные размеры позволяют без доработок устанавливать на Лада Веста.Производство: ОСВАР, ОАТ, Россия&..

Кронштейны для установки ПТФ Лада Vesta седан

Комплект кронштейнов для установки противотуманных фар Лада Vesta седан и универсал.Устанавливаются противотуманные фары на Лада Веста от любого производителя. Комплект: 2 шт. правый и левый.Материал: АБС-пластик.Производство: г.Тольятти.Отправка транспортной компанией: ДА возможна.Отправка почтой: ДА возможна.Отправка наложенным платежом: ДА возможна.

Вы смотрели

Набор проводов для подключения ПТФ Лада Веста

Комплект проводов для подключения противотуманных фар Лада Веста.Комплект поставки:1) Кнопка включения/выключения ПТФ, 2) Реле3) провода в гофре со всеми необходимыми разъемами и дополнительными переходниками.4) блок с предохранителем5) схема подключения (на упаковке)Набор для подключения одного комплекта ПТФ (2 туманки)Отправка почтой: ДА возможна.Отправка наложенным платежом: ДА возможна.Отправка транспортной компанией: ДА возможна..

Телефон+7-996-721-55-99
Адресг. Тольятти, б-р Туполева 12″А» ТРЦ «ВОЯЖ», оф.2-61
Emailladavestatuning@mail.ru
Мы работаемс 9.00 до 20.00
Информация
  • Доставка
  • Политика Безопасности
  • Условия соглашения
Мы в соц.сетях
Подпишитесь

получайте самуюпоследнюю информацию о скидка, акциях, новых поступлениях

Ссылка на основную публикацию
Adblock
detector
