Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно

Для исправной работы двигателя требуется корректное выставление меток ГРМ после совершения разных действий — полная замена механизма или ремонт. На СТО за такие услуги берут небольшую сумму. Но можно не тратиться и сделать выставление меток ГРМ своими руками. Как совершить процедуру на автомобилях ВАЗ, будет рассмотрено далее.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

Открутить крепления кожуха ГРМ и снять его.

Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

Если расстояние в норме, проверить, что шкив коленвала не смещен.
Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Обратите внимание! Крутить за сам шкив распредвала запрещено.

Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Внимание! Из-за отсутствия специального оборудования описанным методом получится проверить лишь работу цепей. Диагностика микропроцессорной части будет недоступна.

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
Предыдущая проблема провоцирует повреждение головки цилиндра.
Также могут прийти в негодность направляющие втулки.
В других элементах мотора способны появиться трещины.

Происходит перегрев мотора.
Способен перегореть поршневой механизм двигателя.
Может появиться масляный остаток на свечах зажигания.

Топливная смесь теряет зажигательный момент.

Обратите внимание! Если мотор 8 клапанов, то последствия не настолько критичные — пропадает тяга, ремень быстро изнашивается и рвется.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

Автомобиль хуже разгоняется.
Частый перегрев мотора.
Тяга стала значительно хуже.

Заключение

Произвести установку меток можно самостоятельно, понадобится минимальный набор инструментов. Однако выполнять действия следует предельно внимательно, особенно это актуально для владельцев авто с 16-клапанным двигателем. От корректной настройки зависит не только запуск мотора, но и его стабильная и эффективная работа в разных режимах. При значительном отклонении меток друг от друга автомобиль невозможно даже завести.

Выставление ремня ГРМ своими руками

Ремень ГРМ является относительно простым решением для приведения в действие газораспределительного механизма и другого оборудования по сравнению с цепью ГРМ. При этом служит указанный ремень меньше цепи, то есть нуждается в периодической замене. Большинство водителей знают, что при замене ремня ГРМ выставляют по меткам приводные шкивы, что необходимо для точной синхронизации работы двигателя и механизма газораспределения.

При этом не всем до конца известно, как правильно выставить ремень ГРМ при самостоятельной замене и почему это так важно. Сразу отметим, что если ремень ГРМ стоит не по меткам, тогда происходит сбой фаз газораспределения. В результате двигатель может не запуститься после такой замены, будет работать неустойчиво или даже возникнет поломка ДВС. В этой статье мы поговорим о том, какие бывают симптомы неправильно выставленного ремня ГРМ, а также как выставить ремень ГРМ по меткам или без них.

Почему и когда нужно менять ремень газораспределительного механизма

Как известно, в основе ГРМ лежит распределительный вал, который расположен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала посредством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в соответствии с тактами работы двигателя.

Другими словами, на такте впуска должен открываться впускной клапан, благодаря чему в цилиндры попадает воздух или топливно-воздушная смесь (в зависимости от типа двигателя). Далее происходит сжатие смеси (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню открывается выпускной клапан для удаления отработавших газов из цилиндра двигателя. Так осуществляется процесс газораспределения.

Становится понятно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в результате чего работа двигателя будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое со временем растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают открываться в четко заданный момент по отношению к тактам работы мотора. Более того, для многих двигателей особенно опасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана попросту не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, возникают дефекты на самом поршне и т.д. В подобных случаях силовой агрегат необходимо ремонтировать, а сам ремонт потребует серьезных финансовых расходов.

Также следует учитывать и ряд факторов, которые могут существенно сократить срок службы любого ремня. Например, попадание моторного масла на ремень ГРМ в результате течей переднего сальника коленвала способно быстро привести в негодность указанный элемент привода распредвала. Проблемы с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется или быстро изнашивается.

Если заметны признаки износа ремня ГРМ или подходит срок его плановой замены, тогда мало просто установить новый элемент. Во время замены следует правильно выставить ремень. Для замены и выставления необходимо подготовить инструменты, также желательно обслуживать автомобиль на подъемнике или в гараже со смотровой ямой. Минимальным набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, желательно наличие воротка с накидной головкой и т.д.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и рекомендациях касательного того, как выставить ремень ГРМ. При этом следует учесть, что на автомобилях с тюнингованными спортивными распредвалами, а также на некоторых моделях с двумя или только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться. Для получения более точной информации желательно проконсультироваться со специалистами или отдельно изучить руководство по эксплуатации конкретной модели ДВС.

Перед началом работ следует помнить, что важной задачей является то, чтобы во время замены не сбились ранее выставленные метки. Это поможет упростить процесс, так как не потребуется дальнейшая углубленная настройка.

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такого положения поршней в двигателе, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Затем производится контроль меток. Добавим, что выставить поршни в нужное положение можно одним из доступных способов. Легче всего обнаружить специальную насечку на шкиве, а также указатель-стрелку, расположенную на кожухе ремня ГРМ. Указанную насечку и стрелку следует совместить между собой. Совмещение предполагает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.
Вторым способом, который дополняет первый, является обнаружение на маховике специальной метки, после чего указанная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в верхней части колокола КПП.
Третьим и самым ненадежным способом выставления поршней является выворачивание свечи зажигания в первом цилиндре, после чего в свечное отверстие вставляется подходящая отвертка или стальной стержень нужной длины. Далее стержень упирается в поршень, после чего в результате поворачивания коленвала определяется точка, в которой поршень находится в крайнем верхнем положении. Обратите внимание, подобный способ следует применять только в том случае, если выставление по меткам является невозможным по какой-либо причине.

Представим, что метка «ушла» назад по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда указанную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов или около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется осуществить снятие крышки трамблера. Это необходимо для того, чтобы проконтролировать расположение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки слегка приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все вышеперечисленные метки совпали, это означает, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После этого можно ставить ремень и ролики.

Замена ремня ГРМ

Процесс замены ремня состоит в том, что в начале необходимо ослабить крепежные болты шкива коленвала, после чего указанный шкив снимается. Далее происходит снятие грязезащитного кожуха ремня, перед снятием которого рекомендуется зафиксировать маховик способом, указанным выше. Параллельно потребуется снять ремень генератора, шкив водяного насоса. Снятие ремня генератора происходит после ослабления болтов, крепящих шкив помпы.
Затем следует открутить болт ролика натяжителя ремня ГРМ и снять ролик со шпильки, на которой он закреплен. Как правило, указанный ролик меняется параллельно каждой замене ремня ГРМ. После снятия ролика ремень также можно снять.
Теперь становится возможным установить новый ролик натяжителя и новый ремень ГРМ. После установки ремень также следует подтягивать. Это делается автоматически при помощи натяжного ролика, иногда подтяжка осуществляется помпой. Сама сила натяжки проверяется так, чтобы между звездочкой распредвала ремень можно было перекрутить большим и указательным пальцем с небольшим усилием на 90 градусов, но не более того. Также стоит учесть, что ремень не должен быть провисшим.
После натяжки ремня нужно проверить совпадение меток распредвала. В том случае, если имеется незначительное отклонение, натяжной ролик ослабляется и ремень переставляют. Далее ролик снова фиксируется, после чего следует прокрутить болт коленвала на пару оборотов. Затем снова осуществляется проверка всех меток.
В том случае, если метки коленвала и распредвала совпали, но при этом нет совпадения меток трамблера, тогда следует ослабить болт, который фиксирует трамблер. Затем трамблер нужно провернуть до такого положения, когда центра бегунка и его метки совпадут. Это поможет избежать такой проблемы, когда, например, при замене ремня ГРМ выставили позднее зажигание, зажигание становится ранним и т.д.

Что в итоге

Применительно к ДВС с ременным приводом ГРМ следует учитывать, что проскальзывание ремня даже на один «зуб» может привести к сбоям в работе силового агрегата или его поломке. Как уже было сказано выше, при обрыве ремня существует риск загиба клапанов. Что касается дизельных двигателей, обрыва ремня ГРМ может привести в негодность распределительный вал.

Напоследок хотелось бы добавить, что во время замены ремня ГРМ его выставление по меткам является первостепенной задачей. В том случае, если вы не уверены в своих силах или возникли проблемы с идентификацией меток, тогда лучше отказаться от попыток самостоятельно выставить ремень и обратиться к опытным специалистам.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Особенности и нюансы правильного подбора приводного ремня ГРМ. Когда ремень нужно менять, лучшие производители ремней, как не купить подделку. Рекомендации.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Почему необходимо менять цепь газораспределительного механизма. Доступные способы самостоятельной замены цепи ГРМ, особенности и нюансы. Полезные советы.

Назначение ремня ГРМ в устройстве ременного привода газораспределительного механизма. Особенности эксплуатации, как часто нужно менять приводной ремень.

Назначение привода ГРМ. Преимущества и недостатки ремня или цепи в конструкции привода газораспределительного механизма двигателя.

Как выставить метки ГРМ на Приоре

Передающим узлом газораспределительного механизма (ГРМ) в двигателе ВАЗ-2170 «Приора» является специальный ремень. И конечно, качество работы мотора зависит от правильного совмещения циклов коленчатого и распределительного валов. Достигается это правильной установкой приводного ремня. При помощи специальных меток, поставленных заводом в определённых местах. В этой статье описаны эти метки, где они находятся, и как их сопрягать.

Основа работы механизма газораспределения

При сжатии смеси в рабочем цилиндре поступает искра, и смесь взрывается, толкая поршень. Тот толкает шатун, шатун — коленчатый вал. Всё известно. Клапана своевременным открытием и закрытием обеспечивают в нужный момент герметичность в цилиндре и свободный впуск и выпуск в других циклах. Управляет этими устройствами распределительный вал, кулачками нажимая на механизм клапанов. На двигателе «Приоры» установлены 16 клапанов. Ими управляют два распределительных вала. И распределительные валы приводятся в движение от коленчатого вала посредством ремня ГРМ.

Для совпадения фаз газораспределения и правильной установки привода нанесены специальные метки.

Точки нанесения меток для ГРМ

Они нанесены заводом изготовителем в нескольких местах и делятся на подвижные и неподвижные:

На корпусе мотора «Приоры»
На шестернях распределительных валов.
На шестерне коленчатого вала.
На маховике двигателя.

Теперь более подробно об этих метках.

На корпусе мотора ВАЗ 2170

Здесь метки сопряжения установлены в трёх местах. Они являются неподвижными:

На выступе корпуса масленого насоса.
На кожухе маховика.
Метки на пластмассовой защите ремня ГРМ «Приоры»

Первые два вида отметок предназначены для сопряжения коленчатого вала.

То есть, с ними должны совпадать риски на шестерне и на маховике. Шестерня привода коленчатого вала расположена в корпусе насоса давления масла. Это прорезь в металлической юбке, которая полуохватывает шестерню сверху. Она хорошо видна при нормальной подсветке. Иногда её может «закидать» маслом и пылью. Тогда необходимо протереть это место ветошью, и всё будет видно.

На кожухе маховика установлена специальная стрелка, в обзорном окошке в районе стартера. Нужно учитывать, что верхняя мёртвая точка определяется только по средней из трёх рисок.

Метки на кожухе ГРМ

По факту они не находятся на блоке мотора, но пластмассовый кожух, очень жёстко с ним скреплён. Поэтому эти выемки и относят к отметкам на моторе. Это треугольные выборки в верхнем срезе кожуха. Они прекрасно видны и удобны в работе. Доступ к ним открывается сразу, как только снимается наружная часть кожуха.

Подвижные метки ГРМ «Приоры»

Это выемки на шестернях валов и на маховике. На выступающей части маховика нарезаны полоски. С их помощью хорошо определять стробоскопом угол опережения зажигания. А доверять этим насечкам при установке ремня не стоит. Лучше полностью положиться на шестерёночные маркеры.

Выступы на шестернях распределительных валов

На внешней части зубчатого привода, в определённом месте имеется выступ. На каждой из шестерней, он установлен в своём месте.

Выемка или выступ на шестерёнке привода ГРМ коленчатого вала

Здесь не всегда всё одинаково. Меткой может быть как выступающий бугорок, так и выемка. Прямо на торцевой части одного из зубцов. Перед работой, надо просто протереть шестерню, и всё будет понятно.

Ну а порядок установки ремня привода ГРМ «Приоры» по имеющимся меткам будет описан в отдельной статье.
А пока, полезное видео на данную тему:

Замена ремня ГРМ на ВАЗ-2110, 2111, 2112

Ремень газораспределительного механизма на восьмиклапанных «десятках» представляет собой кольцевой ремень зубчатой конструкции из резины. Он предназначен для передачи крутящего момента от шестерни коленвала, на шестерню распредвала.

Привод ГРМ включает также натяжной ролик, при помощи которого ремню придается нужное натяжение. Помимо этого ремень ГРМ приводит в действие водяной насос, вращая его приводную шестерню.

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

нарушение целостности ремня (трещины, расслаивание);
деформация;
обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Зачем менять ремень

В соответствии с перечнем регламентных работ для ВАЗ 2110, ремень ГРМ необходимо менять после каждых 60-75 тыс. км пробега, однако, здесь нужно учитывать еще и условия его эксплуатации, а это:

перепады температур;
попадание на ремень масла;
неполадки в работе натяжного ролика;
неисправная помпа.

Все это неизбежно приведет к его повреждениям.

Необходимо не реже одного раза в месяц осматривать:

ремень (определяя его целостность);
натяжной ролик ;
шестерню водяного насоса.

И хотя на 8-клапанных двигателях ВАЗ, клапана при обрыве ремня не загибает, эта поломка может вывести из строя помпу или генератор.

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)
АВТОВАЗ	2112-1006040
BOSCH	1987949559
CONTI	CT996
CONTITECH	CT 996
GOODYEAR	G1535
GATES	5539
FLENNOR	4428
LUZAR	LTB0112
LYNX	136CL254
PILENGA	CTP0996
OPTIBELT	ZRK1538
НАТЯЖНОЙ РОЛИК
АВТОВАЗ	21120-100612000

Замена

ключи на 10, 13, 17;
ключ для вращения ролика;
плоская отвертка;
баллонный ключ;
домкрат;
немного моторного масла для смазки натяжного ролика.

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

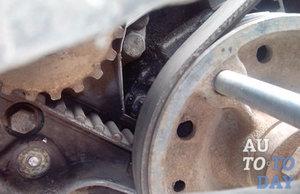

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

12.Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

13.Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.

14.Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.

15.Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

16.В этом положении затягиваем болт крепления натяжного ролика.

17.Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.

Заключение

Завершив ремонтные работы, запустите двигатель. Оцените звук работы мотора. Если все сделано правильно, никаких посторонних шумов быть не должно.

При сильном натяжении ремня ГРМ возможен гул ролика натяжителя. В этом случае его крепление нужно ослабить, и провернуть ролик на 10-15 градусов влево, после чего опять надежно зафиксировать.

ГРМ метки на автомобиле ВАЗ 2107 инжектор

Как на карбюраторном двигателе автомобиля ВАЗ 2107, так и на инжекторном моторе газораспределительный механизм вместе с приводом остался прежним, то есть цепным. При избыточном износе и растяжении цепи наблюдается ряд следующих негативных последствий:

Проблемный запуск двигателя.
Значительное увеличение потребления топливной смеси.
Возникновение нагара на посадочных местах клапанов.
Ненормальная работа мотора во всех режимах.
Нарушение работы датчика регулирования впрыска.

Чтобы избежать возникновения таких негативных последствий, требуется своевременно осуществлять профилактические работы. Более подробно о том, как выставить метки ГРМ на автомобиле ВАЗ 2107 семейства Лада с системой питания инжектор, узнаем далее.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Осуществляется натяжка цепи ГРМ ваз-2107.
Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Как поставить ремень ГРМ на 6VE1/6VD1 по меткам

Авторизуйтесь для ответа в теме

#1 BorBoss

снимал и разбирал бошку, всё фотографировали на мобильник, а когда пришла пора ставить всё обратно, мобильник умер навсегда. Вместе с фотками и метками.

С третьей попытки и после чтения мануала (как всякий русский человек, инструкцию я читаю, когда уже всё сломано ), всё поставлено назад и работает как часы.

Себе на память отфотографировал итоговый правильный вариант. Может пригодится таким же «удачливым», как я

Делалось на движке 6VE1 3,5л тросовом, 99-го года. Если правильно понимаю, то и на последующих безтросовых 6VE1 и на 6VD1 DOHC после 98-го года метки ГРМ такие же.

На 6VE1 на поршнях есть выточки под клапана, поэтому коленвал и распредвалы можно спокойно крутить относительно друг друга, не опасаясь загиба клапанов. По другим движкам не знаю, может форумчане подскажут.

Некоторые фотки задолбался поворачивать, всё равно боком стоят, так что извиняйте.

Если всё сбито нафиг, то снимаем клапанные крышки и крутим по часовой стрелке ключом 24 болт шкива коленвала, пока коленвал не встанет в положение, при котором совпадает метка на шестерне коленвала с меткой на корпусе:

При этом проверяем чем-нибудь типа длинной проволочки, вставленной в свечное отверстие, чтобы поршень второго цилиндра (второй цилиндр — это ближайший к радиатору цилиндр на левой ГБЦ, если смотреть по ходу движения машины) поднялся в верхнюю мертвую точку:

Чтобы не нырять каждый раз башкой в глубь капота, особенно если радиаторы не сняты, то удобнее один раз канцелярской замазкой («Штрих») нанести метки сверху:

Теперь крутим шкив-шестерню левой ГБЦ (опять же, здесь и далее право-лево подразумевается по ходу машины, а не так, как мы смотрим под капот, то есть наоборот) до тех пор, пока метка-риска на шкиве встанет чётко перпендикулярно плоскости ГБЦ и при этом кулачки распредвалов 2-го цилиндра будут смотреть друг на друга, как на фотке:

Проверяем на всякий случай по хвостам распредвалов и по дыркам с обратной стороны шестеренок:

Теперь беремся за правую голову. Аналогично:

Теперь одеваем ремень. Находим либо полоску из точек, либо полоску, рядом с которой стрелки с направлением движения. Поворачиваем ремень так, чтобы надписи читались нормально, а не вверх ногами.

Одеваем ремень на шкив коленвала, чтобы эта полоска совпала с засечкой на шкиве:

Стрелки при этом (если они еще видны ) показывают направление вращения ремня — по часовой стрелке, если смотреть снаружи двигателя.

Потом одеваем ремень внатяг на шкив левой ГБЦ, потом через ролик помпы на шкив правой ГБЦ. При этом метки на ремне должны совпасть с рисками на шкивах ГБЦ, как на ранее приведенных фотках:

В мануалах рекомендуют для фиксации ремня на шкивах пользоваться зажимами для купюр. И не зря. Очень удобно. На фото видно. Продаются в канцелярских отделах.

Затем ставим и отпускаем натяжитель. После этого надо поставить клапанные крышки и проверить совпадение рисок на шкивах с рисками на крышках (хотя если всё сделали правильно, то всё совпадет), потом провернуть коленвал на два оборота и проверить еще раз совпадение меток на шкивах с метками на крышках до и после проворачивания.

Дальше собираем как обычно

Наверх

#2 Zloalex

Наверх

#3 BorBoss

Наверх

#4 Дядя Ася

Теперь беремся за правую голову. Аналогично:

Я сам не крутил, но вроде в мануалах писали, что одна из голов в правильном положении отпружинивает на метку. Вторая отпружинивает немного раньше и потом её доворачивать до метки по часовой стрелке надо. Оно так и было?

Наверх

#5 BorBoss

Есть способы, что крутишь, пока не отпружинит, типа левая голова на сколько там часов туда, правая сюда, потом доворачиваешь до меток и ставишь ремень. Я думал так сделать. Но чтобы так делать, надо точно знать, как оно должно быть. И опять же, пружинит по-разному в зависимости от того, завернуты ли свечи. Пружинят и клапана, и цилиндры (если в них свечи завернуты).

Я к тому моменту уже задолбался движок разбирать-собирать, поэтому решил сделать так, чтобы точно заработало. Делал фактически по мануалу на Веху. Просто расшифровал картинки и сделал, как нарисовано и написано. И отфотографировал. Экспериментировать не хотелось уже что-то после трёх дней кручения гаек, многократного снимания-установки радиатора и тд Уже подозревал, что клапана плохо притер и компрессии нет, собирался обратно голову снимать (а это и коллекторы обратно, и тд). Хорошо, Алексей ZloAlex отговорил, уговорил проверить еще раз ГРМ

Если у кого-то есть альтернативный вариант в виде точного описания пошаговых действий, которые точно приведут к результату, то хорошо бы, чтобы поделились.

А я если буду в следующий раз (надеюсь, что не буду ) снимать ремень ГРМ, то проверю эту версию с доворотами по часам. Главное, чтобы вариант с этими доворотами был единственным и приводил к работающему движку.

Я вот знаю альтернативный вариант быстрой замены ремня ГРМ на любом движке без меток и мануалов, и даже могу его пошагово расписать, но это маленькое ноу-хау человека, который меня научил, поэтому выкладывать в открытый доступ без его разрешения не могу

«У меня есть посылка, но я вам её не отдам!»

Порвался ремень ГРМ: как выставить метки

Важную роль в работе газораспределительного механизма (ГРМ) автомобиля играет ремень ГРМ, а именно: он служит для передачи момента силы от коленвала к распредвалу, в результате чего, в цилиндрах двигателя, происходит распределение топлива и воздуха. Если ремень ГРМ неисправен или того хуже – порвался, то это приводит к различным неисправностям двигателя. Самое тяжелое последствие, в результате разрыва ремня ГРМ, когда гнутся клапана двигателя. Тогда, для приведения двигателя в норму, требуется капитальный ремонт.

Чтобы не доводить до этого, если проскальзывает или порвался ремень ГРМ, то его сразу же нужно менять, и тут самый главный момент – правильно выставить метки, поскольку, при замене ремня, метки часто сбиваются. Если метки ремня ГРМ, при его замене, выставлены не правильно, то газораспределительный механизм, и соответственно, распредвал тоже будут функционировать не правильно.

Подробно: О сроках замены, признаках износа ремня ГРМ, замене
читайте и смотрите здесь.

Инструмент, который понадобится для замены ремня: домкрат, торцевой ключ, небольшие винты или сверла, вороток с накидной головкой, накидные ключи, ну и отвертка.

Как выставить метки ремня ГРМ, перед его заменой?

Перед тем, как снять старый ремень, нужно установить двигатель в положение ВМТ (так называемая, верхняя мертвая точка). Это поможет сэкономить время и не тратить его на настройку двигателя, после установки новой детали.

Выставление меток возможно одним из имеющихся, трех способов. Выбирайте, который больше нравится:

Совместите отметку «0» на маховике с зубцом, расположенным в окошке на верхней части КПП.
Совместите насечку на шкиве и стрелку на кожухе ремня ГРМ. В результате, насечка должна стоять вертикально, а стрелка должна указывать вниз.
Данный способ не безопасен, лучше предпочесть первые два. Снимите одну свечу зажигания и вставьте на ее место длинный металлический предмет, упритесь им в поршень. Затем, поворачивая двигатель, найдите точку, в которой поршень стоит максимально высоко. В этом положении нужно поршень оставить, для замены ремня ГРМ.

Если вам удалось выставить метки ремня ГРМ, одним из описанных способов, то вы можете проверить правильность выполнения и другим способом. Однако, в любом случае, в итоге, метки должны совпасть со звездочками на распредвале.

Если метки и звездочки на распредвале не совпадают

Если метки и звездочки на распредвале не совпали, то исправляйте ситуацию, в зависимости от варианта несовпадения:

Вариант 1. Если метка с маркировкой «ОТ» оказалась впереди звездочки распредвала, то совместите ее со стрелочкой – «полумесяцем», находящейся за звездой распредвала.

Вариант 2. Если метка оказалась сзади звездочки распредвала, то совместите ее с левым, верхним краем крышки клапанов.

Вариант 3. Если метка распредвала оказалась в противоположной точке (погрешность составила 180°), то сделайте один оборот коленвалом. После этого, все метки должны встать на нужные позиции.

Теперь снимите крышку трамблера и посмотрите: совпадает ли отметка на его корпусе с центром бегунка? (Поднимите пластиковый кожух, закрывающий датчик Холла, и вы ее увидите.) Должна совпадать.

Таким образом, нам удалось выставить метки ремня ГРМ, то есть двигатель стоит в ВМТ, и можно приступать к замене ремня. Порвался ремень ГРМ, как его заменить – показано на видео ниже.

Когда новый ремень будет установлен, обязательно проверьте, не сбились ли метки. Возьмите торцевую головку с трещоткой и, с ее помощью, проверните коленвал 2 раза. При этом смотрите, как откликаются детали двигателя. Если все элементы функционируют правильно, то метки и, соответственно, ремень ГРМ поставлен правильно.

Видео: Как выставить метки ГРМ на 8-ми клапанном двигателе ВАЗ

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115

Если видео не показывает, обновите страницу или нажмите здесь

Как выставить ремень ГРМ?

Как выставить ремень ГРМ?
1. Когда возникает необходимость и что нужно для выставления ремня ГРМ?
2. Как выставить ремень ГРМ без плачевных последствий для автомобиля?
3. К чему может привести неправильное выставление ремня ГРМ?

Казалось бы, что сложного в процессе установки ремня ГРМ – газораспределительного механизма? Но, несмотря на кажущуюся простоту, как выставить ремень ГРМ правильно, знают далеко не все автовладельцы. Дело в том, что делать это необходимо согласно специальным меткам, которые зачастую сбиваются во время осуществления замены данного элемента. Если ремень ГРМ выставить неправильно – скорее всего, вы не сможете завести свой автомобиль, или же подобная халатность может вызвать ряд других поломок. Чтобы не допустить этого, мы хотим вас подробно ознакомить с процессом установки этого ремня и с тем, как правильно выставлять метки.

1. Когда возникает необходимость и что нужно для выставления ремня ГРМ?
2. Как выставить ремень ГРМ без плачевных последствий для автомобиля?
3. К чему может привести неправильное выставление ремня ГРМ?

1. Когда возникает необходимость и что нужно для выставления ремня ГРМ?

Для того чтобы у вас не возникло сомнений в важности правильного выставления ремня ГРМ, в первую очередь разберемся в том, какие функции данный элемент выполняет в процессе работы автомобиля. Нужен он для того, чтобы передавать от коленчатого вала автомобильного двигателя крутящий момент на распределительный вал. Благодаря этому в цилиндрах осуществляется газораспределение топлива и воздуха. Как и любая другая деталь, ремень ГРМ со временем может изнашиваться, начать проскальзывать или даже может оборваться. Как результат, система газораспределения начинает работать некорректно, что также вызывает неправильную работу распределительного вала.

В связи с этим эксплуатация ремня ГРМ не должна превышать отведенный ему срок. Однако с точностью определить, сколько сможет прослужить этот элемент, сказать практически невозможно. На это может влиять множество самых разных факторов:

1. Оригинальность ремня ГРМ. Если на автомобиль был установлен «родной» ремень, вероятнее всего, он прослужит намного дольше, чем китайская копия. Также значение имеет и то, подбирался ремень под конкретную модель авто, или же использовался универсальный – он тоже прослужит меньше, поскольку их параметры и качество зачастую не внушают доверия. В таком случае отведенный производителем срок эксплуатации ремня лучше уменьшить и осуществить замену раньше. В среднем же это рекомендуется делать после каждых 65 тыс. км пробега.

2. Стиль вождения. Если двигатель и все его элементы эксплуатируются в очень сложных условиях, замену расходных деталей необходимо осуществлять чаще. При этом очень важно постоянно визуально следить за состоянием ремня.

3. Возраст автомобиля. Чем старше авто, тем чаще ему требуется замена деталей. Также, если вы приобрели не новое авто, такие элементы как ремень ГРМ в любом случае рекомендуется заменить. Ведь продавец для накручивания цены может скрывать от вас реальный пробег автомобиля и приукрашивать его реальное состояние.

Так что после достаточно большого пробега или же в результате заметного износа ремня ГРМ, необходимо заняться его заменой и правильным выставлением нового. Для этого вам не понадобится много инструментов, но все же самый необходимый набор необходимо подготовить заранее:

— накидные и гаечные ключи;

— винты небольших размеров (можно заменить сверлами);

— вороток с накидной головкой;

Полностью весь набор вам может и не понадобиться, но лучше постоянно иметь под рукой нужный инструмент, чем прерывать работу в самом ответственном месте и бежать за ним в гараж.

2. Как выставить ремень ГРМ без плачевных последствий для автомобиля?

Итак, если у вас возникла загвоздка с тем, как правильно выставить метки для ремня ГРМ, внимательно читаем нашу статью и сразу же приступаем к работе. В первую очередь необходимо позаботиться о том, чтобы не сбились метки, выставленные на старом ремне. Поэтому, если вы осуществляете замену старого ремня самостоятельно, не снимая его с автомобиля, выставьте двигатель в положение ВМТ-1. Благодаря этому можно будет избежать длительного процесса настройки после установки нового ремня ГРМ.

К сожалению, получается это далеко не у всех водителей. Чтобы проверить, не сбились ли метки, после установки нового ремня ГРМ необходимо при помощи торцевой головки с трещоткой два раза прокрутить коленвал и понаблюдать, как на это реагируют все элементы двигателя. Если все работает хорошо, значит, метки не сбились и ремень ГРМ был установлен правильно.

Но вот как найти положение ВМТ-1? Сделать это можно благодаря трем способам, которые не отличаются сложностью:

1. Найдите насечку на ручье шкива и стрелку, которая находится на нижнем кожухе ремня (он расположен непосредственно над шкивом). Насечку и стрелку необходимо совместить между собой таким образом, чтобы первая «смотрела» почти вертикально вверх, а вторая была направлена вниз.

2. Найдите на маховике метку «0» и совместите ее с зубом, которые расположен в окне на верхней части колокола коробки переключения передач автомобиля.

3. Выверните первую свечу в двигателе автомобиля и вставьте в оставленное после нее отверстие металлический стержень или отвертку (чем длиннее будут эти элементы, тем удачнее вы сможете осуществить данную операцию). После этого постарайтесь упереть стержень в поршень и, поворачивая двигатель, отыскать верхнюю точку подъема поршня, и в таком положении его и оставить для выставления ремня ГРМ. Однако данный способ рекомендуется использовать только в самом крайнем случае, поскольку он является наиболее опасным.

Чтобы убедиться в том, что любой из этих способов был выполнен правильно, можно после него попробовать реализовать второй. То есть они являются «взаимопроверяемыми». Но в любом из них в первую очередь придется проверить, совпадают ли метки звездочки распределительного вала. Если совпадения нет, то в каждом случае необходимо будет исправлять ситуацию разным путем:

• Если метка находится сзади звездочки распределительного вала, ее необходимо будет совместить с прокладкой клапанной крышки, а вернее, с ее левым верхним краем.

• Если метка находится спереди и на ней стоит маркировка «ОТ», то ее необходимо совместить со стрелкой в форме полумесяца, которая находится за звездочкой распределительного вала.

• Если метка распределительного вала сместилась на примерно на 180°, коленчатый вал необходимо прокрутить на один оборот. Благодаря этому все необходимые метки должны стать в нужное положение и совпадать с перечисленными отметками.

После выставления двигателя в положение ВМТ не лишним будет также снять крышку трамблера, чтобы убедиться, что насечка на корпусе этого устройства совпадает с центром бегунка. Чтобы увидеть саму насечку, необходимо немного приподнять тарелку-кожух (она изготовлена из пластика), которая закрывает собой датчик Холла. Если и эти метки совпали, значит, двигатель и все его метки находятся в правильном положении, и во время установки нового ремня ГРМ не должно произойти никаких сбоев. После этого стоит приступить к замене ремня ГРМ и установке на его место нового. Заключается этот процесс в следующем:

1. Ослабляем 4 крепежных болта, которые находятся на шкиве коленчатого вала автомобильного двигателя, что позволит нам снять сам шкив. Вместе с ним снимаем нижний кожух ремня, но чтобы это сделать, придется параллельно застопорить двигатель, максимально затянуть ремень генератора и сдернуть шкив помпы. При ослаблении трех крепежных болтов шкива помпы, одновременно ослабится и ремень генератора. Благодаря этому его можно будет полностью снять.

2. Ролик натяжителя необходимо отпустить и снять со шпильки, так как его необходимо будет заменить вместе с ремнем ГРМ. После этого можно будет снять и сам ремень.

3. Осуществляем замену ролика натяжителя и устанавливаем на место старого новый ремень ГРМ. Его необходимо немного подтянуть. Сделать это необходимо таким образом, чтобы между звездочкой распределительного вала двигателя при помощи большого и указательного пальцев ремень можно было перекрутить примерно на 90° (но не больше).

4. Не меняя положения коленчатого вала (а мы его выставили в положение ВМТ-1), необходимо проверить, совпадает ли метка распределительного вала. Если расхождение незначительное, необходимо ослабить ролик и немного переставить ремень ГРМ. При этом он не должен провисать между звездочкой распределительного вала, коленчатым валом и промежуточным валом.

5. Обратно натягиваем ролик, возвращая его в исходное положение, и прокручиваем болт коленчатого вала на два оборота. Проверяем правильность выставленных меток.

6. Если все метки на коленчатом и распределительном валах совпадают, но не совпадают метки на трамблере, необходимо ослабить крепежный болт, который зажимает трамблер, и провернуть устройство до того момента, пока вы не добьетесь совпадения центра бегунка и его метки. После этого выставление ремня ГРМ можно считать завершенным.

3. К чему может привести неправильное выставление ремня ГРМ?

Поскольку основное назначение описываемой нами детали – это обеспечение слаженного функционирования всего газораспределительного механизма автомобильного двигателя, то неправильное выставление ремня ГРМ может стать причиной серьезных проблем с автомобилем. То есть без нормального функционирования ремня невозможно нормальное функционирование автомобиля. Даже если в процессе износа и растягивания ремня в длину произойдет проскальзывание хотя бы на одно деление, то это уже может стать причиной поломки автомобильного двигателя или одной из его деталей.

Как мы уже упоминали выше, самая частая и неприятная поломка, которую может вызвать разрыв ремня ГРМ (а к этому также может привести неправильная его установка) – это серьезные повреждения клапанов, после чего их обязательно придется менять. Если двигатель работает на дизельном топливе, то из-за обрыва ремня ГРМ может полностью выйти из строя распределительный вал. Это также вызовет необходимость в замене данной детали, а также прокладки блока цилиндров двигателя. Как известно, выполнить подобные работы в домашних условиях практически невозможно. В любом случае, покупка новых деталей влетит вам в копеечку.

Но как же узнать о том, что ремень ГРМ был выставлен неправильно? В первую очередь, вам об этом сообщит сигнал «чек», который загорится сразу же после включения зажигания. Однако даже включить зажигание можно будет не во всех случаях, особенно если произошел очень сильный сбой в метках. Если же завести авто все же удалось, то работать двигатель все равно будет не стабильно, педаль газа практически не будет влиять на его обороты. Дополнительные признаки неправильного выставления ремня ГРМ:

— наличие ощутимых вибраций при работе двигателя;

— стук под капотом;

— резко возросший расход топлива;

— быстрый износ деталей, в том числе и ремня ГРМ.

Таким образом, при установке ремня ГРМ необходимо очень внимательно его выставлять. Если вы сами не рискуете приступать к такому серьезному заданию, лучше будет обратиться за помощью к специалистам, хотя за это и придется заплатить. Ведь если выставление ремня будет осуществлено неправильно, это приведет к еще большим расходам на ремонт автомобильного двигателя.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена ремня ГРМ на ВАЗ 2114

132 12 130k

66 6 115k

Обрыв ремня на 8-ми клапанном двигателе ВАЗ 2114, 2115 и 2113 серьезной поломкой в виде загнутых клапанов не грозит, но это не значит, что нужно доводить ремень ГРМ до полного истощения, а производить замену согласно периода регламентного ТО. Но все же если это случилось, тогда можно воспользоваться этой фотоинструкцией по замене ремня ГРМ на ВАЗ 2114 8 клапанов своими руками. Владельцы ВАЗ 2115 и ВАЗ 2113 тоже могут найти ее полезной.

Когда менять и какой ремень ГРМ ставить на ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

Периодичность замены ремня ГРМ, согласно рекомендациям производителя, составляет 60,000 км пробега.

Номер оригинального ремня ГРМ для двигателя ВАЗ-11183 — 2108100604010. Рекомендованные аналоги: Bosh ZP 1987949095, Gates 5521, Contitech CT527, Finwhale BD111.

Чтобы поменять ремень ГРМ вам нужно не так уж и много инструмента и свободного времени, все довольно просто, главное соблюдать порядок и правильно выставить метки ГРМ при замене ремня.

При замене ремня ГРМ на ВАЗ 2114 могут возникнуть следующие вопросы:

Ключ на «10» откручиваем болты передней крышки ГРМ сверзу и внизу ключом на «8» болты нижнего защитного кожуха.

Ослабляем натяжитель и снимаем ремень привода генератора.

для этого будут нужны ключи 10 и 13.

Воротком с головкой на «19» отворачиваем боль шкива коленвала.

Если ремень меняется планово а не после обрыва, то первым делом совмещаем метки на коленвале и и распредвале (проворачиваем по часовой стрелке держим за болт крепления шкива, и до совмещения метки на шкиве распределительного вала с установочным усиком), а затем снимаем ремень.

Чтобы ремень снять нужно будет отпустить гайку натяжного ролика ключом на «13».

На равспредвалу подводим шестерню к этой метке.

На коленвалу метка ГРМ устанавливается вот так.

Сняв резиновую заглушку в верхней части картера сцепления можно также проверить метку на маховике. Риска на маховике должна быть расположена напротив прорези крышки. А также желательно зафиксировать коленвал от прокручивания, вставив в отверстие отвёртку между зубьев.

Берем новый ремень.

Устанавливаем все в обратном порядке, ремень начинаем одевать с коленвала.

А затем одеваем на шестерню распредвала.

Чтобы затянуть болт натяжного ролика нужен спец ключ (зафиксировать ролик), но если такового нет, то можно воспользоватся двумя шурупами отверткой.

Вставляем шурупы в отверстия.

Вставляем отвертку чтобы держать ролик натяжителя ремня. Натяжку ремня производим проворячивая его против часовой стрелки.

Когда добились нужной натяжки, — затем затягиваем гайку. Степень натяжения постоянно контролуруем.

Степень натяжения должна быть такой чтобы ремень можно было провернуть с небольшим усилием на 90 градусов.

Проворачвая коленвал, проверяем совпадения всех меток, чтобы убедится что ремень установлен правильно (производится в том случае если ремень был оборван).

Устанавливаем шкив, ремень генератора и защитные кожухи обратно.

0 0 голоса

Рейтинг статьи

Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно
