Как работает обгонная муфта генератора

Техника не стоит на месте. Возникают всё новые и новые приспособления, которых раньше не было. К таковым относится обгонная муфта генератора. Она сэкономит деньги на частой замене ремня, так как увеличивает срок его службы.

Что такое обгонная муфта генератора

Это механизм, позволяющий устранить момент инерции и импульсную работу двигателя машины.

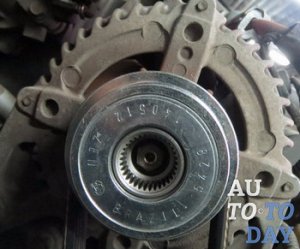

Обгонная муфта устанавливается на шкиве генератора.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

внешняя, соединена со шкивом генератора;
внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

1 уровень — игольчатые подшипники;
2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Неисправности обгонной муфты генератора

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

неисправность шкива;
износ внутренней пружины;
порвался ремень генератора;
пробег более 100 тыс. км;
неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

во время работы со стороны генератора доносятся неестественные шумы;
полное прекращение работы генератора;
при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
свист ремня на высоких оборотах;
короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

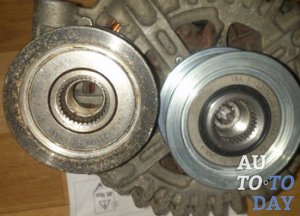

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

зажать пальцами внутреннее кольцо;
внешнее кольцо повернуть в направления вращения ремня;
при движении внешней обоймы муфта вышла из строя и её надо менять.

Самостоятельная замена обгонной муфты

Данное устройство заменить не так-то просто. Здесь нужен набор специальных инструментов. Да даже и обладая ими, этот процесс может доставить немало трудностей. Некоторые модели машин имеют слишком маленькое расстояние между кузовом и генератором. В таком случае ключ может просто не поместиться.

Необходимый инструмент

Для того, чтобы правильно снять муфту, потребуется специальный инструмент. Ключ для снятия обгонной муфты генератора состоит из частей:

Биты. На одном конце есть шестигранник, на другом — запрессованная головка под вороток. Она проворачивает и удерживает шкив;
Насадки с многогранниками. Служит для установки внутреннего шлица муфты. С другой стороны имеется шестигранник для откручивания крепёжных частей.

Снятие муфты

Чтобы проделать данное действие, необходимо ослабить ремень генератора. Затем надо открутить ту гайку, которая держит муфту. Это устройство неразборное и ремонту не подлежит. Чтобы снять муфту, надо удерживать вал шкива с помощью подходящего инструмента.

Далее вал ротора генератора нужно провернуть против часовой стрелки, если резьба на шкиве расположена справа. Для шкива с левосторонней резьбой — по часовой стрелке. Делают это при помощи динамометрического ключа.

Для чего нужна обгонная муфта генератора

В конструкции двигателей, которые устанавливаются на современные легковые автомобили, есть немало узлов и агрегатов, которых в них не было еще пару-тройку десятков лет назад. Прогресс не стоит на месте, моторы постоянно совершенствуются, улучшаются их технические и эксплуатационные характеристики.

К примеру, если в автомобилях, выпущенных в конце прошлого века, шкивы и ремни генераторов приходилось менять через каждые 15000-20000 километров пробега, то сейчас делать это следует примерно через каждые 100000 километров пробега, то есть в пять-шесть раз реже. В принципе, именно констатация этого факта является, по крайней мере, частью ответа на вопрос, для чего нужна обгонная муфта генератора. Однако действительно только частью, поскольку помимо продления срока службы шкива и ремней этот узел выполняет и ряд других, ничуть не менее важных функций.

Зачем нужна обгонная муфта генератора

Прежде чем приступить к объяснению того, зачем нужна обгонная муфта генератора, нужно отметить, что любой ДВС представляет собой конструкцию, в которой крутящий момент коленчатого вала передается всем другим его элементами неравномерно, а точнее — циклично. Цикл начинается с момента сгорания топливной смеси в цилиндрах и длится два полных его оборота. После этого следует некоторое замедление трансляции крутящего момента, после чего она ускоряется с началом нового цикла.

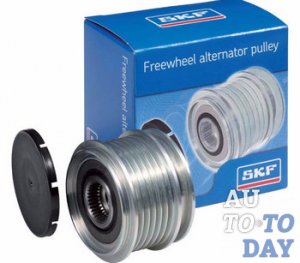

Как выглядит обгонная муфта

Поскольку детали, которым передается вращение, имеют собственный момент инерции, то их цикличные показатели отличаются от тех, которые присущи самому коленвалу: опережают или отстают от них. Как следствие, при функционировании двигателя детали, которые передают вращательный момент, испытывают неравномерные нагрузки, и поэтому ускоренно изнашиваются. Это в полной мере относится к шкиву генератора и ремню. Следует заметить, что такая неравномерность отрицательно воздействует и на многие другие системы автомобиля, которые напрямую не связаны с двигателем. Именно для того, чтобы ее сгладить, была изобретена и успешно внедрена обгонная муфта генератора.

Интересно, что поскольку больше всего от этой неравномерности страдают ремни и шкивы генераторов дизельных двигателей, то обгонные муфты впервые стали устанавливаться на ДВС, использующие в качестве топлива солярку. Потом их начали применять для оснащения моторов автомобилей представительского класса. Дело в том, что эти машины имеют силовые агрегаты большой мощности, в их салонах монтируется масса электроники, так что потребность в стабильном и надежном электропитании очень актуальна. Обгонные муфты на деле доказали свою высокую эффективность, и сейчас они устанавливаются практически на все современные автомобили, в том числе и относительно недорогие, относящиеся к эконом-классу.

Устройство и принцип работы обгонной муфты генератора

Обгонная муфта генератора устроена достаточно просто. Она имеет в своей конструкции две цилиндрические обоймы: внутреннюю и внешнюю. Первая из них находится в зацеплении с валом генератора (а через него, следовательно, с якорем), а вторая — со шкивом. Между этими обоймами располагаются рабочие элементы механизма, благодаря которым он и выполняет свои функции.

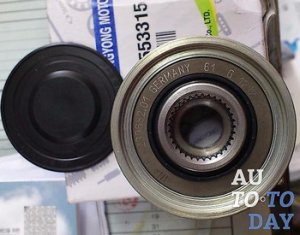

Устройство обгонной муфты генератора

Одними из них являются ролики, которые располагаются в несколько уровней и в совокупности представляют собой ни что иное, как роликовые подшипники. Помимо них между обоймами обгонной муфты находятся специальные металлические элементы, имеющие определенный профиль. Они собраны в отдельную обойму, которая играет роль стопорного устройства. С обоих торцов обгонной муфты располагаются сальники, которые предотвращают попадание внутрь нее пыли и грязи.

Принцип работы обгонной муфты достаточно прост и в то же самое время изящен. В тот момент, когда начинается очередной цикл работы двигателя внутреннего сгорания (то есть когда в его цилиндрах воспламеняется топливная смесь), скорость вращения внешней обоймы, на которую следует привод от коленчатого вала через шкив и ремень, начинает расти. В результате этого стопорное устройство «замыкается», внешняя часть муфты связывается с частью внутренней, вал и якорь генератора раскручивается.

После того, как цикл завершается, происходит вывод отработанных газов, коленчатый вал начинает вращаться с меньшей скоростью. Внутренняя обойма начинает обгонять внешнюю, и чтобы она не притормаживалась, стопорное устройство «размыкается», на время лишая ее жесткой связи с муфтой внешней. Далее цикл начинается снова, происходит «замыкание» стопорного устройства и процесс повторяется. Таким образом, применение обгонной муфты позволяет «обмануть» инерцию, а точнее — практически полностью нивелировать ее воздействие на шкив и ремни генератора.

Читайте также: Что такое ремень ГРМ и для чего он нужен в автомобиле.

Признаки неисправности

Согласно исследованиям, проведенным целым рядом экспертов в области автомобильного транспорта, использование обгонной муфты позволило не только увеличить ресурс ремней и шкива генератора, но и существенно сократить инерционную нагрузку на другие элементы силовой установки, снизить вибрации, а также уровень шума. Нужно, однако, иметь в виду, что обгонная муфта генератора также имеет свой ресурс и срок службы, и может периодически выходить из строя.

По своей конструкции она, по сути дела, представляет собой несколько измененный подшипник качения. Соответственно, как только с ней происходит какая-либо серьезная неприятность, ее просто заклинивает. Это означает, что ременная передача, которую обслуживает это полезное и эффективное устройство, моментально превращается в обычную. Инерция перестает компенсироваться, начинается ускоренный износ ремня.

Для того чтобы вовремя обнаружить неисправность обгонной муфты генератора и заменить ее, необходимо знать, какие симптомы сигнализируют о поломке этого устройства. Таковых, как показывает практика, три:

«Прыгание» ременной передачи;
Свистящий шум при включении двигателя;
Щелчки натяжителя.

Как только хотя бы один из этих признаков начнет проявляться, необходимо обращаться на станцию технического обслуживания, мастера которой проведут диагностику обгонной муфты генератора. Если окажется, что она действительно вышла из строя, то ее придется менять, поскольку ремонт таких узлов практически не производится.

Читайте также: Что лучше ремень ГРМ или цепь .

Обгонная муфта генератора — что это такое?

Обгонная муфта генератора — что это такое?
Обгонная муфта генератора – принцип работы
Строение обгонной муфты
Как проверить обгонную муфту генератора?
Рекомендации по установке

Ещё на рубеже третьего тысячелетия генераторные ремни служили недолго, а затем их приходилось заменять из-за неизбежного разрыва. Слишком короткий срок эксплуатации ремней генератора обуславливается неравномерной работой двигателя автомобиля. Ведь его крутящий момент передаётся импульсно в результате сгорания топлива в цилиндрах. Осуществление данного процесса происходит за два полных оборота коленвала.

Это часто становится причиной того, что возникают непостоянные вращательные показатели коленчатого вала. Но при этом всём, приводящиеся с помощью ремней генератора, детали вращаются по инерции с такими цикличными показателями, отличающимися от тех, которые показывает вал: или сильно опережают, или достаточно отстают.

Если проиграть в своей памяти разгонные и тормозные режимы автомобиля, а также то как запускается и останавливается двигатель, не сложно будет понять причину, по которой растягивается ремень и даже разрывается через некоторый временной промежуток. И поэтому дабы нивелировать происходящее, был разработан механизм генераторной обгонной муфты, встроенной в его шкив.

Обгонная муфта генератора – принцип работы
Строение обгонной муфты
Как проверить обгонную муфту генератора?
Рекомендации по установке

Обгонная муфта генератора – принцип работы

Обгонная муфта генератора является элементом механической трансмиссии, устанавливаемый для предотвращения передачи момента вращения между валом ведомым и валом ведущим, в том случае, если по какой либо причине первый вал начинает набирать большие обороты чем второй. Обгонная муфта по конструкции своего механизма не нуждается в каких-либо приводах управления. Самым главным преимуществом обгонной муфты является его автоматическое включение и отключение.

Касательно принципа работы обгонной муфты генератора, он похож на функциональный процесс бендикса стартера. Когда цилиндры наполняются топливом, которое в последствии сгорает с одновременным разгоном якоря, а обе части муфтовой обоймы замыкают специальные стопорящие ролики. В результате этого якорь обретает крутящий момент. В случае не сгорания топлива, который может произойти из-за топливного сжатия, притормаживающего вращение коленчатого вала, наружная обойма запаздывает по отношению к внутренне размещённой обойме. Следовательно происходит разъединение обойм, что означает самостоятельное вращение якоря и шкива. Этот процесс обеспечивает ликвидацию отрицательного инерционного воздействия на камень генератора.

Строение обгонной муфты

Существует несколько типов обгонных генераторных муфт, которые немного, но всё же отличаются друг от друга в своём устройстве. Это, например, муфты, которые обеспечивают свободный ход. Они, в свою очередь, подразделяются на храповые и фрикционные. Касательно фрикционного типа обгонной муфты, то его подразделяют ещё на несколько подвидов: муфты с радиальным и осевым замыканием, клиновые, ленточные и пружинные. А из клиновых можно выделить ещё один подвид обгонных муфт – роликовые, которые, являются самыми часто применяемыми. Поэтому устройство обгонной муфты генератора мы рассмотрим именно на этом типе – роликовой обгонной муфте.

Хочется выделить особенности строения генераторной обгонной муфты – это присутствие двух обойм: внутренняя, напрямую связанная с валом, и наружная, что соединена со шкивом. Следующим элементом обгонной муфты генератора данного типа, исходя из названия, являются ролики, что достаточно предсказуемо. Зачастую указанные ролики монтируются в два ряда. Первый ряд состоит из тех роликов, которые перемещаются по внутренней обойме, по её профилированной части. Они выполняют роль стопорного механизма. Второй же ряд включает в себя ролики, которые функционируют по типу игольчатых подшипников. Кроме вышеперечисленного среди устройства обгонной муфты генератора можно выделить:

— контактную пластину, оснащённую сальниками;

— внутрирасположенные втулки в числе двух штук. Первая из них обычная, вторая имеет наклонные плоскости;

— прокладку, обладающую очень прочными свойствами, которая выполнена из эластомера;

Мы здесь хотим отметить то, что использование шкива вместе с генераторной муфтой запрещено, если отсутствует пластиковая крышка. Монтаж крышки делается всего лишь один раз и не занимает особых усилий, причём осуществляется своими руками.

Как проверить обгонную муфту генератора?

Заменять обгонную муфту генератора рекомендуется только после достоверного выявления неполадок, связанных с некорректным функционированием этого агрегата. Первым и самым ощутимым признаком того, что обгонная муфта уже скоро отживёт своё, является дребезжание, слышимое в салоне. Его опытный автовладелец не спутает с чем-либо другим. И также ещё возникновение сильной вибрации при медленном движении автомобиля или во время нахождения его на передаче или тормозе. Некоторые из автовладельцев первым делом диагностируют натяжной и обводный генераторные ролики, проверяют люфты и смазки. И не из-за того, что эти манипуляции отвечают первоочерёдным пунктам инструкции по проверке обгонной генераторной муфты, нет, а только потому что подозрение первым делом ложится именно участки с этими механизмами. Хотя вполне вероятно может быть и такое, но если диагностирование данных механизмов дала нулевой результат, тогда точно стоит проверить в каком состоянии находится обгонная муфта генератора.

Первым делом откройте капот автомобиля и запустите двигатель. Далее разгоните мотор до четырёх тысяч оборотов, не менее и выключайте зажигание. Если послышится некое послезвучие, что похоже на то, какой звук издаёт останавливающаяся турбина, то обгонная муфта генератора ещё вполне моет справляться с возложенными на неё задачами. Если же Вы не услышали данного характерного звучания, то не думайте сразу, что дело в том, что барахлит катушка зажигания или генератор, либо какое-то другое автомобильное устройство. Вот именно в этом случае, то и стоит подумать о том, что пора уже и выбросить хлам в виде старой обгонной муфты генератора, заменив её новой, ибо ресурсы первой уже исчерпаны.

Для чего нужна обгонная муфта генератора на самом деле?

Добрый день. В сегодняшней статье я расскажу, для чего на самом деле, нужна обгонная муфта генератора. Как проявляются ее неисправности и, что будет, если она заклинит.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов и будет интересна широкому кругу читателей.

Краткий ответ:

Обгонная муфта нужна только на автомобилях оборудованных автоматическими натяжителями ремня, чтобы, при резком уменьшении оборотов двигателя, ремень не спадал. Подробнее ниже.

Как работает обгонная муфта?

Все катались в детстве на велосипеде? Всем знакомо, что при помощи педалей, вращение передается на колесо, а вращение колеса, в свою очередь, не передается на педали. Т.е. передача крутящего момента возможна только в одном направлении.

Точно также работает и обгонная муфта. Только она оптимизирована для работы на больших оборотах и сделана гораздо компактнее.

Пример конструкции и работы обгонной муфты:

Для чего на самом деле нужна обгонная муфта?

На большие сайтов рассказывается редкостная ерунда о том, что обгонная муфта нужна для лучшей сохранности ремня генератора и генератора, так как при работе двигателя возникают пульсации, и ремень то растягивается, то сжимается. Пишут про то, что особенно важно, чтобы она была на генераторе дизельного двигателя т.к. там эти пульсации на порядок выше и т.п. ерунда, что с внедрением муфты срок службы ремня увеличивается в 10 раз. Сложилось впечатление, что все статьи написаны технически безграмотными журналистами, не знающими устройство автомобиля.

Все гораздо проще. Двигатель вращается довольно линейно. Маховик отлично стабилизирует его работу и при оборотах выше холостого хода, я бы считал, что для ремня и навесного оборудования, двигатель вращается с одинаковой скоростью во время всего оборота.

Якорь генератора является самым тяжёлым элементом раскручиваемым ремнем, и при этом он является наиболее огибаемым:

Естественно, сила трения (сцепления) ремня с генератором значительна. Сам якорь, за счёт массы, обладает довольно большой инерцией. Если двигатель резко уменьшит обороты, генератор по инерции протянет ремень вперёд.

Если автомобиль оборудован автоматическим пружинным натяжителем ремня, он резко денется т.к. генератор своим вращением выбирает его свободный ход. Выглядит это примерно вот так:

При этом велик риск соскакивания ремня генератора.

Все точка. Вот для этого нужна обгонная муфта.

Какие неисправности бывают у обгонной муфты?

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Как проверить состояние обгонной муфты?

На снятом генераторе это делается просто — стопорим отвёрткой якорь и вращаем за шкив. Если шкив не вращается — обгонная муфта заклинила.

Если шкив свободно вращается в обе стороны — обгонная муфта проскальзывает.

При исправной обгонной муфте шкив будет проворачиваться только в одну сторону.

Вот вам видео, как проверить обгонную муфту на генераторе со снятым ремнем (кстати эта муфта уже шумит и скоро с ней будут проблемы):

Если генератор установлен на машине, обгонную муфту проверяют, проворачивая якорь генератора тонкой отвёрткой. Все аналогично! Но точность такой проверки не высока, так как невозможно прочувствовать люфт.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью ответила на вопрос, зачем нужна обгонная муфта генератора. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.
