Съемник шаровых опор своими руками — варианты изготовления

Съемник шаровых опор своими руками — варианты изготовления

Съемник шаровых опор своими руками.

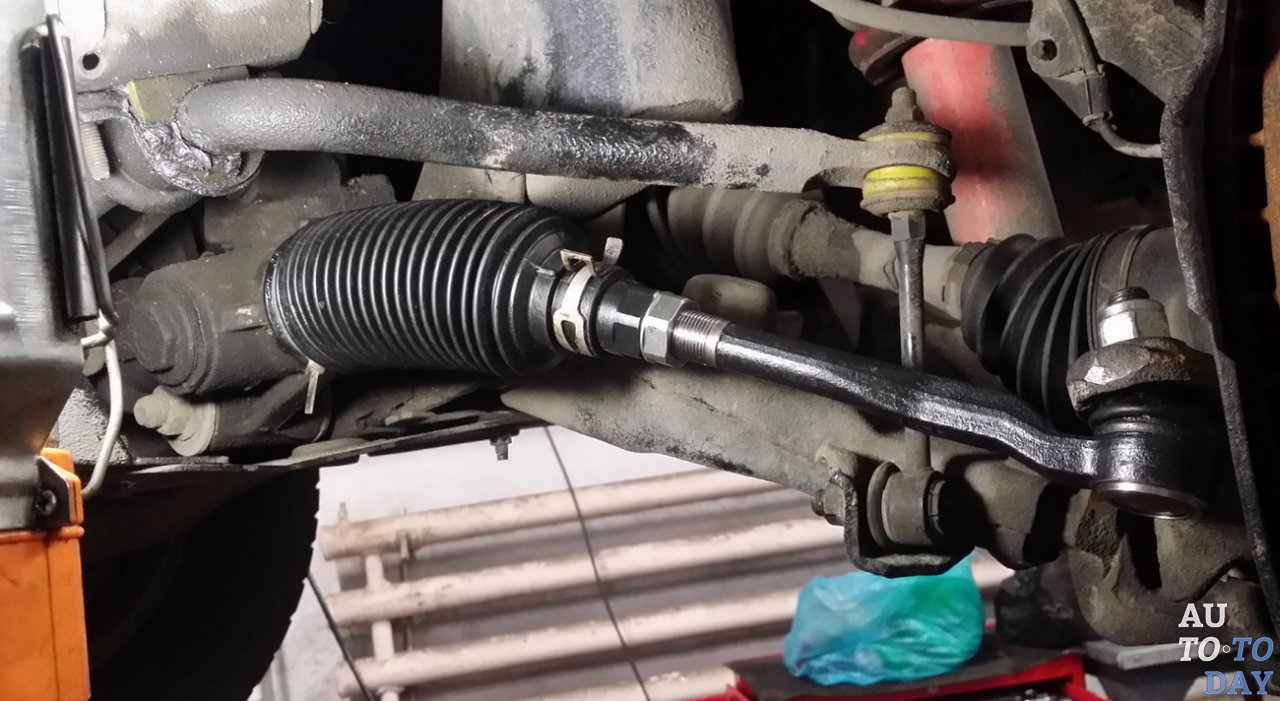

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой снятия шаровых опор (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

  1. Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
  2. С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
  3. Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

  1. Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
  2. Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
  3. Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

  1. Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
  2. На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
  3. Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
  4. На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

  1. Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
  2. Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

  1. Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
  2. С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
  3. Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
  4. Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

  1. Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:

Рычажные съемники.

Рычажные съемники представляют собой инструмент, состоящий из пары соединенных между собой посередине рычагов. Также с одной стороны в них присутствует стяжной болт. В процессе воздействия на шаровую опору этот болт выкручивается, сводя друг с другом концы рычагов, один из которых находится между опорой и проушиной, второй – под пальцем.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Съемник типа «клин».

Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:

  • взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
  • с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
  • все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
  • для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

  1. вставьте изготовленный только что клин между корпусом шаровой и проушиной;
  2. ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

При использовании данного вида съемника всегда существует риск повреждения пыльника, поэтому применять такой инструмент можно лишь в случае запланированной замены наконечников или опор. Если ремонт рулевого механизма или подвески такую замену не предусматривает, от съемника типа «клин» лучше отказаться.

Съемник непосредственно шаровых опор.

Используется для машин (Ситроен, Пежо) шаровая опора которых вкручена в рычаг. И поскольку она вкручена, а не запрессована, использовать приведенные выше варианты инструментов нецелесообразно, нужен особенный съемник, который мы и предлагаем вам сделать из 8-сантиметровой толстой металлической трубы на 2».

  1. На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.
  1. На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
  2. Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.
  1. Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.

Использовать его просто: наденьте на опору так, чтобы шипы вошли в имеющиеся пазы корпуса шаровой, затем ключом на 24 прокрутите приваренную гайку, демонтировав тем самым нужный вам элемент подвески.

Восстановление шаровых опор своими руками

Шаровые опоры несут на себе нагрузку в виде массы передней части автомобиля, включая вес двигателя. При этом при движении они получают постоянные удары от колёс в любом направлении. Из какого бы прочного материала не состояли эти детали, срок их эксплуатации ограничен. Хорошо, что во многих случаях возможна реставрация своими руками.

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

    При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

Слабые шаровые несут реальную угрозу безопасности!

  • Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
  • При первых признаках износа этих узлов необходимо пройти диагностику подвески.
  • Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

    Как можно восстановить работоспособность

    Важно знать! После ремонта шаровая не восстанавливается до состояния новой детали. Срок службы будет меньше. Но за безопасность эксплуатации можно не беспокоиться.

    Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

    Мы же рассмотрим ремонт с разборкой этого узла.

    Для понимания механизма работы опоры осмотрите на схему:

    Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

    Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

    Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

    Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

    Варианты восстановления шаровых

    В первую очередь узел необходимо правильно снять. Палец настолько сильно прикипает к рычагу подвески, что составляет с ним фактически одно целое. Предварительно, желательно за сутки, соединение обильно обрабатывают проникающей жидкостью. Используется состав WD-40 или обычный керосин. Извлечь палец из проушины можно двумя способами:

      Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.

    Пример съёмника шаровых опор

  • Второй способ более универсальный, но есть риск повредить резьбу на пальце опоры. На кончик шаровой необходимо накрутить гайку из прочной стали (твёрдость 9,8) и точными короткими ударами молотка выбить шаровую из проушины.
  • Важно! Нельзя бить по пальцу напрямую. Вы расклепаете резьбовое соединение, и накрутить рабочую гайку крепления будет невозможно.

    Итак, шаровая опора у вас в руках. Внешний цилиндр (обойма) представляет собой монолитную конструкцию. Извлечь палец невозможно.

    Варианты шаровых опор с разных моделей авто

    Изготовление обслуживаемой крышки

    Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

    Заглушка: делаем своими руками

    1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

    Доверьте работу профессионалам, если сами им не являетесь
    Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.

    Совет: Для точного изготовления заглушки используйте две шаровые опоры. С одной срежьте донышко с помощью болгарки и используйте как образец формы.

    Производите замену на чистой поверхности, иначе смысл работы теряется

  • Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.
  • Важно! Необходимо обеспечить законтривание резьбы, иначе донышко может открутиться в процессе эксплуатации.

    Ремонтный стакан: всё гениальное просто

    Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

    Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

    Схема изготовления варианта изделия

    Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

    Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

    Сварка как альтернатива замене

    Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

    Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

    Важно! Перед установкой новых вкладышей обязательно удалите заусенцы, образованные при распиле. Рваные края металла быстро расколют вкладыши при эксплуатации.

    После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

    Сварка — один из самых кропотливых вариантов

    Важно! Используйте такой способ сварки, при котором температурное воздействие минимально. Полимерный вкладыш внутри может нагреться до температуры плавления. Поэтому до полного остывания не следует прилагать к пальцу никаких нагрузок во избежание деформации вкладыша.

    Развальцовка как способ ремонта

    Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

    Токарные работы и тут найдут своё место

    Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

    Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

    После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

    Вкладыши также можно поискать в автомагазинах

    Какой способ реставрации лучше

    • Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
    • Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
    • Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
    • Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

    Консультации от практика на видео

    Отзывы о способах отремонтировать механизм

    А технологии восстановления собственно две — или внутрь чего-то залить, сняв чехол, или разобрать полностью шаровую, выпрессовав дно. Заодно масленку вворачивали. Либо просто на прессе обжимали внешнюю часть. Но чаще-то всего шаровая умирает от порванного чехла, потом внутрь набивается грязь, песок, вода, стачивая и втулки, и железо, и шар. Так что далеко не каждую шаровую можно восстановить. И не суть важно, как восстанавливать, залить или разобрать, главное чтобы в принципе можно было.

    mogui

    http://forums.drom.ru/habarovsk/t1151615673-p2.html

    Я ездил на восстановленных шаровых и рулевых года два, ничего плохого не скажу, правда и хорошего тоже… Владелец СТО (по его словам) себе сразу восстанавливает даже новые запчасти, говорит — восстановленные держатся дольше… Я привык выводы делать исходя из понимания процесса, а как можно восстановить с виду неразборную деталь, мне непонятно… СТОшники говорят: палец вынимается, износ пальца токарят, потом полируется и заливается пластиком.

    Zhornic

    http://www.land-cruiser.ru/index.php?showtopic=120678

    Откровенно ржавые заливать не имеет смысла, так как геометрия пальца уже будет слишком нарушена, что приведет к неправильной форме залитого полимера, ну и все вытекающие от этого.

    ArxivatoR

    https://www.drive2.ru/l/1354317/

    Приведите примеры ДТП, которые произошли по вине восстановленных шаровых, а не из-за соблюдения дистанции или скоростного режима, например. Сам занимаюсь ремонтом, видел много восстановленных деталей, есть постоянные клиенты, которые отъездили на восстановленных больше 50 тыс. и отлично, главное — вовремя восстановить! А если вы боитесь за свою жизнь, то покупайте новые авто, а не хлам, который в Европе уже в утиль отправляют, и соблюдайте ВСЕ правила дорожного движения. P.S.: То что вы купили новую запчасть, не значит, что она хорошая, особенно на наших рынках. Новая новой рознь.

    maleid

    http://forum.onliner.by/viewtopic.php?t=1118334&start=40

    Чтобы принять решение, как ремонтировать подвеску — просто посчитайте стоимость восстановления. В каких-то случаях есть смысл купить новый узел, иногда ремонт будет рентабельнее. В любом случае разнообразие возможностей даёт шанс сэкономить.

    Съемник шруса

    съёмник

    Самый простой съёмник шаровых опор…

    ДЛЯ ПОКУПОК ИЗ КИТАЯ РЕКОМЕНДУЮ ePN Cashback! ЭКОНОМИЯ ДО 90% НА ПОКУПКАХ С AliExpress тут — http://got.by/3jf2li …

    Самодельный Универсальный Съемник

    МОЙ ИНСТАГРАМ https://www.instagram.com/youtube_spektr/ Съемник подшипников крышек всевозможных деталей своими руками. Шпиль…

    Как сделать съёмник наружного ШРУСа своими руками / cv joint puller DIY

    Изготовление универсального съёмника ШРУСа из подручного железного хлама. Подходит для любых приводов,…

    Реально простейший , самодельный съёмник подшипников , делаем из старого хлама , своими руками.

    Really the simplest, self-made bearing puller, we make of old stuff, with our own hands. В этом видео показано и рассказано как из подручных средст…

    Суперский съёмник подшипников просто и надёжно. DIY. DYI ВАЙВАЙ.

    СЪЕМНИК ПОДШИПНИКОВ ИЗ ПОДРУЧНЫХ МАТЕРИАЛОВ. Подписывайся. Комментируй. Делись с друзьями. СПАСИБО ЗА…

    КРУТОЙ И УНИВЕРСАЛЬНЫЙ СЪЁМНИК ШРУСОВ.

    Привезу любой товар из Китая под заказ, обращайтесь — taobao32bryansk@bk.ru Группа в контакте — https://vk.com/taobao32bryansk Купить…

    Force 666A035 (Малый съёмник для подшипников) Какой съёмник выбрать?

    Force 666A035 Съемник для подшипников 19-35 мм Моя партнёрская программа на You Tube: http://www.air.io/?page_id=1432&aff=1338.

    Как сделать — Съемник пружин из жигулёвского домкрата ?

    Главный Механик #НеВыбрасывайте #Самоделка #СвоимиРуками #ИзДомкрата Болгарку заказал здесь▻ e-katalog Россия…

    Съёмник своими руками.

    Съёмник из Китая-http://ali.ski/RDUpK —————————————————————— Ещё Съёмник-http://ali.ski/wpWi7 ————————————…

    САМОДЕЛЬНЫЙ СЪЁМНИК (ЛАПА МЕДВЕДЯ) УБИЙЦА ПОДШИПНИКОВ

    ТЕБЕ ТОЧНО ЭТО ПРИГОДИТСЯ. Съёмник поводков своими руками!

    Съемник дворников необходим при замене лобовых стекол, упрощает процесс снятия дворников. Как изготовить…

    Съемник № 1 волшебный мешочек

    Привет бро! В этом видео будет продемонстрирован съёмник для антикражных датчиков. Его название «Съёмник…

    Самодельный гидравлический насос из домкрата.

    Китайцы Ещё Не Додумались! Съемник из Домкрата!

    Универсальный съемник из обычного домкрата. ИНСТРУМЕНТ КОТОРЫЙ СТОИТ КУПИТЬ: Удобные Зажимные Клещи -…

    Универсальный съемник ОБЗОР ИНСТРУМЕНТА

    В данном видеоролике я хочу рассказать, по просьбе многих подписчиков, о съемнике который я использую…

    Съёмник для шкива своими руками

    https://www.youtube.com/channel/UCBmajmMW5QThfOVr2Ri58NQ?sub_confirmation=1 Для тех кто хочет поддержать канал Z330838510950.

    Крутая самоделка #Самодельный #съёмник #пружин своими руками.

    Модернизация моего самодельного пресса.Теперь он 2 в 1. Видео как сделан сам пресс https://www.youtube.com/watch?v=za5067NENms.

    съёмник ступичных подшипника универсальный

    Съемник ступичных подшипников универсальный.

    Съёмник диельных форсунок HAZET 4797 2

    С наилучшими пожеланиями, ООО «Автомотив» Санкт-Петербург, Тел./факс (многоканальный): +7 812 3090542 www.amotiv.ru — Обору…

    Съёмник подшипников и шкивов

    Съёмник подшипников и шкивов 75мм трёхлапчатый.

    Самодельный (DIY) съемник шаровых опор и рулевых наконечников

    КэшБэк сервис LETYSHOPS покупай со скидкой https://goo.gl/EIqFDX Поблагодарить авторов http://www.donationalerts.ru/c/theonlytime PR/Сотрудни…

    Стяжки (Съёмник) автомобильных пружин своими руками

    Пришло время установки задней ходовой и нужно было как то разобрать задние стойки для замены верхней опоры…

    10 Самодельный Съёмник Подшипников , Делаем Из Старого Хлама , Своими Руками.

    Приветствую Вас на моём канале An Gear , где Вы научитесь делать самоделки, а главное что все это можно сделать…

    Самодельные приспособления для гаража СЪЁМНИК ХОМУТОВ

    Съёмник пружинных хомутов своими руками из подручных материалов. Канал посвящён самодельным приспосо…

    Новый съёмник прикипевших втулок с вала.

    Делаю новый съёмник прикипевших втулок с вала.

    простейший съёмник шаровых

    как самому сделать съёмник шаровых.

    Самый простейший , самодельный съёмник рулевых наконечников и шаровых опор , своими руками.

    The simplest, homemade puller steering tips and ball bearings , with his hands. В этом ролике показано и рассказано , как легко и просто сотвори…

    Делаем универсальные съемники шаровых опор

    Тем. кто ремонтирует автомобиль собственными силами в гараже, известно. что многие виды работ вряд ли можно сделать без приспособлений, в частности — без съемников. В магазинах обычно их можно купить по предварительному заказу, исполнения которого приходится ждать иногда довольно долго. Цена этого механизма тоже немалая.

    С помощью предлагаемых вниманию читателей самодельных приспособлений можно извлекать пальцы шаровых опор из конических отверстий рычагов и тяг без повреждений деталей. Причем съемники почти универсальные и пригодны для ремонта соответствующих (да и других) узлов большинства автомобилей. и не только легковых.

    Материал для изготовления съемников можно подобрать и приобрести в любом пункте приема черного металлического лома.

    Съемник винтовой для снятия шаровых пальцев

    Основные детали съемника изготовлены из стальной полосы сечением 18×3 мм общей длиной 460 мм. Также подойдет и круглый пруток диаметром 18 мм, но его нужно доработать: от фрезеровать или сточить напильником с противоположных сторон параллельные грани с расстоянием между ними 13 мм. Для изготовления съемника потребуются, кроме обычных инструментов (ножовка по металлу, напильники, пассатижи и др.), «болгарка» и сварочный аппарат.

    Конструкция съемника несложная и понятна из рисунка и фотографий.

    Планка (верхняя деталь) сварена из двух полос сечением 18×13 мм (хотя можно подобрать и одну, таких же размеров). Длина каждой полосы — 95 мм. В планке, почти по центру, выполнено резьбовое сквозное отверстие М12, а у конца вырезан паз длиной 20 мм, шириной 13 мм и глубиной 2 мм под фиксирующий винт М12х55 (чтобы планки не поворачивались одна относительно другой). Клиновая вилка (нижняя деталь) сварена из трех полос: две полосы длиной по 95 мм по краям, в середине — полоса длиной 55 мм. На заготовках в местах сварки предварительно снимаем фаску 3×45° по всей длине. Сварные швы следует обстучать и зачистить.

    Снизу передней стороны нижней вилки делаем скос, получая односторонний клин. Опять, почти по центру, как и в планке, выполняем сквозное резьбовое отверстие М12, а у конца — М10 — под фиксирующий винт М 10×55.

    И последняя деталь — втулка длиной 40 мм внутренним и наружным диаметром 13 и 18 мм соответственно. Втулку можно заменить набором гаек М14.

    Принцип работы съемником простой. С шарового пальца скручиваем гайку и заводим вилку под рычаг, планка при этом упирается в торец шарового пальца. Фиксирующим винтом регулируем высоту. Силовой винт закручиваем до упора с усилием, но переусердствовать (затягивать слишком сильно) не следует, лучше подождать немного -палец может выйти из конического отверстия рычага сам. При необходимости стукнете молотком сверху по вилке.

    Съемник-вилка

    У кого же нет ни денег, ни станков, и даже хороших слесарных навыков, предлагаю изготовить самому очень простой и надежный съемник.

    Материал: стальной пруток диаметром 18 мм. Съемник сварен из трех деталей в виде вилки.
    Для изготовления потребуются «болгарка» (хотя можно обойтись ручной ножовкой по металлу и большим драчевым напильником) и сварочный аппарат (если его нет, то можно обратиться к сварщику даже невысокой квалификации).

    Принцип работы съемника очень простой. Сначала отвинчиваем гайку с шарового пальца. Вставляем вилку съемника между рычагом и тягой насколько можно (до упора) и ударяем молотком по штырю. Если надо — удар повторяем до тех пор, пока стержень шарового пальца не выйдет из конического гнезда рычага.

    Замена шаровой ВАЗ 2109 — тонкости процесса

    Замена шаровых опор на ВАЗ 2109 самому

    Многие детали любого автомобиля, в том числе и ВАЗ 2109, требуют регулярной замены или ремонта. Шаровая опора также относится к таким деталям.
    Чтобы не платить за работу по замене шаровой опоры на ВАЗ 2109, можно сделать это своими руками в собственном гараже – это не так уж и сложно.
    В этой статье вы найдете фото, поясняющие суть процесса, а также видео процесса замены шаровой на ВАЗ 2109. Инструкция по выбору новой шаровой и диагностике также прилагается.

    • Выбор новой шаровой опоры
    • Диагностика шаровой опоры
    • Замена шаровой опоры
      1. Инструмент
      2. Замена

    Выбор новой шаровой опоры

    Замена шаровых ВАЗ 2109

    Можно просто придти в магазин и попросить шаровою на необходимую модель автомобиля. Но, спустя пару месяцев, придется снова идти в магазин и покупать еще одну!
    Смысл этого действия отсутствует, а польза от такого только владельцу магазина. Давайте правильно выбирать шаровые опоры.
    Обращайте внимание на следующие моменты:

    • Производители зачастую клепают шаровые опоры из хлама и не смотря на качество продукта. Замечая такую закономерность, автолюбители выделили несколько компаний, с нормальными показателями цены и качества.
    • Среди таких производителей и фирма Трек, которую очень хвалят водители, а также работники СТО.
    • Если вы решите взять другую фирму, то помните, что дешевого качества не бывает! Остерегайтесь подделок – скупой платит дважды. Цена на шаровые не такая уж и большая.
    • Все же при выборе шаровой опоры для ВАЗ 2109 следует обращать внимание на ее внешний вид.
    • Корпус не должен иметь никаких повреждений и следов износа. Также корпус хорошей шаровой опоры обязательно будет сварен из двух частей.
    • Обратите внимание на палец шаровой. Если он покрашен в черный цвет – это плохой знак. Да, палец и должен быть черного цвета, но не от краски, а от закаливания температурой.

    Совет! При выборе шаровой попробуйте повернуть палец опоры. В хорошей шаровой его без воротка очень тяжело сдвинуть.

    • Не забывайте и о комплектации шаровой опоры. Что туда должно входить? Сама шаровая, гайка, болты крепления и пыльник.
    • Пыльник должен быть целым и не иметь слабых мест.
    • Болты крепления шаровой опоры тоже должны быть каленными. Болты желтого цвета обычно имеют отвратительное качество – резьба обходится, даже не затянув гайку (в некоторых случаях).
    • Гайка должна быть с тефлоновой вставкой или же со шплинтом в комплекте, а в пальце шаровой опоры – сквозное отверстие.

    Совет! Обычно внутрь шаровой уже добавляют смазку, но ее зачастую недостаточно. Не забудьте обратить на это внимание.

    Диагностика шаровой опоры

    Очень важно определить время, когда уже нужна замена шаровой опоры на ВАЗ 2109 и сделать это. Почему?
    Если в пути, на хорошей скорости, палец шаровой опоры вырывает из самой шаровой – это не сулит ничего хорошего ни автомобилю, ни пассажирам.
    Итак:

    • Во время езды прислушайтесь к стукам, доносящимся спереди автомобиля. Особенно неисправность шаровой опоры проявляется во время езды по неровной дороге или попадания колеса в яму.
    • Если при попадании в ямку слышен глухой удар со стороны одного из передних колес – вели вероятность того, что шаровую надо поменять.
    • Диагностировать шаровую опору можно и другим способом без специального оборудования. Во время стоянки автомобиля поставьте ногу на верх переднего колеса.
    • Далее следует совершать толкательные движения ногой в сторону другого колеса. Если при такой процедуре слышен глухой звук удара, то стоит обратиться к более точному методу диагностики и, скорее всего, произвести замену шаровой опоры.

    Далее описан самый достоверный способ проверки необходимости замены шаровой опоры:

    • Для более точной диагностики понадобится смотровая яма и домкрат.
    • Автомобиль устанавливается на яму, ставится на стояночный тормоз и противооткатные башмаки для большей безопасности.
    • При помощи домкрата автомобиль приподнимается.

    Совет! Выбирать точку опоры домкрата следует крайне осторожно потому, что автомобиль придется шатать со стороны в сторону.

    • Когда колесо оторвалось от земли, можно приступать к тестированию шаровой.
    • Одна рука ставится на верхнюю точку колеса, а вторая на нижнюю.
    • Далее следует осторожными и в то же время резкими движениями пошатать колеса сверху вниз.
    • Если звука удара нет – переходим к другому колесу. Если же звук присутствует, то делаем следующее (необходим товарищ).
    • Второму человеку следует положить два пальца на место соединения пальца шаровой опоры с рычагом подвески и на корпус шаровой опоры. Если пальцами ощущается смещение пальца в корпусе шаровой, то она пришла в негодность.

    Замена шаровой опоры

    Когда уже убедились, что шаровую нужно менять, выбрали хорошую новую шаровую опору и приобрели ее, то можно приступать к ремонту. Начать необходимо с заготовки нужного инструмента для работы.
    Итак, что же требует замена шаровых опор ВАЗ 2109?

    Инструмент

    Замена шаровой опоры ВАЗ 2109 – специальный съемник

    • Домкрат
    • Набор ключей, головок
    • Балонник
    • Противооткатные упоры
    • Съемник для шаровых опор ВАЗ 2109
    • Молоток
    • Монтировка
    • Смазка
    • Щетка по металлу
    • WD-40 или аналог

    Теперь можно приступать – замена шаровых опор у ВАЗ 2109!

    Замена

    • Первым делом загоняем машину на яму.
    • Опять же – ставим на стояночный тормоз и под колеса – противооткатные упоры, башмаки (два кирпича вполне подойдут).
    • При помощи головки на 17 и воротка или же балонника срываем болты крепления колеса. Не откручивайте полностью, пока машина стоит на колесах!
    • Домкратом поднимаем одну сторону и подставляем пенек или кирпичи. Помним, колесо должно быть оторвано от земли.
    • Теперь можно полностью выкрутить болты и снять колесо.
    • Для удобства нужно руль выкрутить так, чтобы был полный доступ к шаровой опоре.
    • Далее при помощи щетки по металлу необходимо зачистить следующие места: соединение пальца и рычага подвески, а также соединение корпуса шаровой опоры и поворотного кулака.
    • Используя WD-40, следует забрызгать соединение пальца и рычага – обычно там гайку бывает тяжело открутить.
    • Теперь следует взять ключ на 19 и открутить гайку пальца шаровой опоры.
    • После снятия гайки с пальца шаровой опоры следует извлечь палец из рычага. Для этого используется съемник шаровой опоры.
      Если же съемником не получается снять или же он отсутствует, то шаровую опору следует снимать следующим образом.
    • Для альтернативного снятия понадобится монтировка и молоток. Не откручивая полностью гайку пальца, делаем следующие операции.
    • При помощи монтировки следует надавить на рычаг подвески вниз, используя опору.
    • Молотком же в то время нужно наносить четкие удары по рычагу в месте его соединения с пальцем до тех пор, пока палец не выскочит из зацепления.
    • После чего можно открутить два болта крепления шаровой опоры к поворотному кулаку и извлечь шаровую опору.

    Замена шаровых на ВАЗ 2109

    Перед установкой новой шаровой необходимо сделать еще несколько операций:

    • Болты крепления следует смазать. Если вы используете старые болты крепления, то желательно прогнать резьбу – достаточно просто несколько раз накрутить и скрутить гайку, добавляя смазки.
    • Зачистите место крепления шаровой опоры к поворотному кулаку щеткой по металлу.
    • Снимите пыльник с шаровой опоры. Зажмите ее в тески.
    • Теперь следует набивать смазку в корпус шаровой опоры, при этом проворачивая палец шаровой при помощи воротка, чтобы смазка лучше уходила внутрь корпуса. Не забудьте одеть обратно пыльник.

    А теперь можно устанавливать новую шаровую опору на автомобиль:

    • Установите шаровую опору к поворотному кулаку и прикрутите два крепежных болта.
    • Далее следует попасть пальцем шаровой опоры в отверстие рычага. Для этого монтировкой следует отогнуть рычаг, возможно, выгнуть палец.
    • Ключом на 19 закрутите гайку крепления.
    • Затем устанавливается на место колесо.
    • Опустите автомобиль на землю при помощи домкрата.

    На этом на ВАЗ 2109 замена шаровой опоры завершена. Не забудьте после ремонта затянуть колесные болты на земле!
    Также мастера советуют – после некоторого пробега (при следующем ремонте, например) не поленитесь и подтяните крепления шаровой и пальца. Таким образом, новая шаровая опора прослужит вам дольше!

    Универсальный инструмент для обслуживания рулевой тяги: как изготовить своими руками

    • Универсальный инструмент для обслуживания рулевой тяги: как изготовить своими руками
    • Функционал универсального инструмента, и как им пользоваться
    • Съём рулевой тяги
    • Видео: Замена рулевых тяг
    • Съём рулевых наконечников и пальцев
    • Съём шаровых опор
    • Что понадобится для создания инструмента
    • Инструкция по сборке
    • Видео: Изготовление съемника

    Рулевое управление (далее — РУ) представляет собой важнейший механизм, который отвечает за связь между водителем и авто, чёткость его действий при даваемой команде и безопасность передвигающихся в машине, а также других участников дорожного движения. Периодически следует проводить диагностику, замену или ремонт этого элемента. Чтобы его снять, необходимо произвести разборку с помощью специального приспособления.

    • Функционал универсального инструмента, и как им пользоваться
      • Съём рулевой тяги
      • Видео: Замена рулевых тяг
      • Съём рулевых наконечников и пальцев
      • Съём шаровых опор
    • Что понадобится для создания инструмента
    • Инструкция по сборке
      • Видео: Изготовление съемника

    Функционал универсального инструмента, и как им пользоваться

    Эксплуатируя машину на протяжении определённого времени, водителю периодически следует проводить диагностику и убеждаться в нормальной и слаженной работе её механизмов.

    В обязательном порядке нужно обратиться в автосервис или осмотреть рулевое управление самостоятельно, если наблюдаются такие проблемы:

    • слышны посторонние звуки при повороте руля;
    • при поворачивании рулевого колеса машина подскакивает или дёргается;
    • слышен люфт руля;
    • колёса несвоевременно реагируют на поворот рулевого колеса;
    • видны потёки в системе гидроусилителя руля (ГУР).

    Чтобы правильно диагностировать поломку, необходимо произвести разборку деталей РУ Для съёма таких элементов, как рулевая тяга, наконечники, шаровые опоры, требуется специальный инструмент — съёмник. Сегодня в продаже можно найти различные виды этого приспособления. Также возможно изготовить его собственноручно.

    Съём рулевой тяги

    Рулевая тяга связывает рулевой механизм и поворотный кулак. Она обеспечивает передачу усилия от поворота руля к поворотным кулакам колёс. Этот элемент состоит из внутренних и внешних наконечников, а также втулки. Чтобы устранить проблемы, необходимо разобрать рулевую тягу и реставрировать либо заменить её на новую.

    Характерными признаками поломки механизма являются:

    • посторонние звуки в подвеске;
    • люфт руля.

    Технология демонтажа механизма выглядит следующим образом:

    1. Приподнять с помощью домкрата переднюю часть авто и установить её на опору.
    2. Смочить крепёжные элементы специальной жидкостью.
    3. Осуществить съём шлинта.
    4. Не до конца раскрутить гайку, прикрепляющую шаровой механизм к поворотному рычагу.
    5. Установить вилку съёмника между проушиной и опорой.
    6. Вытолкнуть с помощью него палец из поворотного рычага стойки. Для этого следует ослабить коническую часть штока из посадочного места в поводке поворотного кулака.
    7. Отвёрткой открутить стопорную пластину и отсоединить тягу от рулевого механизма.
    8. Достать шток из поводка.
    9. Произвести откручивание наконечника.

    Видео: Замена рулевых тяг

    Съём рулевых наконечников и пальцев

    Одними из ключевых элементов рулевой тяги являются наконечники. В машине их может быть от четырёх до шести. Эта деталь представляет собой небольшой штык с шарнирным элементом и подвижными деталями на одной стороне и резьбой — на другой, концы которого приделаны к тяге руля и поворотному кулаку. В каждой марке авто она выглядит по-разному и изготовлена из различных материалов. Принцип её действия основан на шаровой тяге.

    Рулевой наконечник относится к расходным материалам. Его необходимо менять после каждых 40 тыс. км пробега. Эта деталь быстро выходит из строя при частом передвижении по плохому дорожному покрытию либо экстремальной езде. Во многих машинах её можно ремонтировать путём замены изношенных элементов. Однако, чаще всё-таки следует менять механизм полностью. Для этого нужно произвести съём старой детали, как рассказано в предыдущем подразделе, и установить новую.

    Съём шаровых опор

    Шаровые опоры также возможно демонтировать без съёмника. Однако, с этим инструментом процесс будет безопасным и более быстрым.

    Чтобы произвести съём, необходимо осуществить следующие шаги:

    1. Открутить гаечным ключом гайку.
    2. Завести и утопить до конца вилку съёмника.
    3. Затянуть гайку на съёмнике.
    4. Ударить молотком по детали съёмника, установленной сверху на опоре.

    Что понадобится для создания инструмента

    Чтобы изготовить приспособление, необходимы определённые инструменты и материалы. К сожалению, не обойтись без сварочного аппарата. Делается приспособление из металла. Необходимо подготовить круглый металлический прут диаметром 10 мм и длиной 15–17 см и пластину толщиной 0,5 см, размерами 2×8 см.

    Кроме того, потребуется набор таких инструментов:

    • болгарка;
    • дрель;
    • метчики для резьбы;
    • крепёжные элементы;
    • слесарные тиски;
    • молоток.

    Инструкция по сборке

    Можно заняться разработкой самодельного универсального съёмника по типу гусак самостоятельно.

    Технология изготовления гусака выглядит следующим образом:

    1. Согнуть прут буквой «Г» так, чтобы длина короткого плеча равнялась 5 см.
    2. На конце длинного плеча нарезать резьбу.
    3. Подобрать к ней гайку по размеру.
    4. Из пластины сделать клин.
    5. В пластине вырезать отверстие под палец опоры.
    6. На утолщённой части клина, напротив прореза, вырезать отверстие под согнутый прут.
    7. Вдеть в сделанную дырку длинное плечо Г-образной заготовки.
    8. Накрутить на резьбу гайку.
    9. Поместить пластину в щель между проушиной и опорой.
    10. Короткое плечо прута упереть в палец.
    11. Закручивать гайку до тех пор, пока не выдавится палец.

    Видео: Изготовление съемника

    Таким образом, наличие такого инструмента как съёмник и использование его для съёма рулевых тяг, наконечников и шаровых опор, позволяет продлить срок рулевого управления. Приспособление помогает ускорить процесс. Его можно приобрести в готовом виде либо сделать своими руками.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    Как самому сделать съемник шаровых опор

    чтобы поменять верхнюю шаровую действительно нужен только съемник, а вот для нижней потребуется и домкрат ромбический и съемники для пружин.

    опираюсь на свой горький жизненый опыт.

    а вот для нижней потребуется и домкрат ромбический и съемники для пружин.

    опираюсь на свой горький жизненый опыт.

    Не понял. Зачем там съёмник для пружин?
    Нужен съёмник для шаровых опор.

    У меня стояли верхние воронежские 75 тыс. км с подкручивающеся крышкой сверху, порвались пыльники на обеих, подумал 75 тыс — пора давно уже менять, хотя знающие люди говорили, что они неубиваемые(каждые 20 тыс. подкручиваешь крышку и никаких люфтов). Купил трэковские, самые дорогие (их несколько видов) в хорошем магазине — 15 тыс. им пипец, палец болтается и отсутствует стояк Снял с трековских пыльники (остались неповреждёнными) поставил их на старые воронежские, набил смазки под пыльник и под откручивающуюся крышку: 10 тыс. уже откатал по разбитым зимним дорогам без проблем. ЭТО ВЕСЧЬ, остальное — всё дерьмо. И ещё : меняются собственними силами за час обе: требуется домкрат (любой), молоток, ключи на 13 и керосин, если палец ржавый. 5 ударов по обойме и палец сам выскакивает. А то съёмники какие-то, ТРЕУГОЛЬНЫЙ домкрат, аж смешно, а чем стандартный плох?

    А съёмники для термостата разве не требуются. На хрена тяги то трогать, ну блин спецы.

    чтобы поменять верхнюю шаровую действительно нужен только съемник, а вот для нижней потребуется и домкрат ромбический и съемники для пружин.

    опираюсь на свой горький жизненый опыт.

    А съёмники для термостата разве не требуются. На хрена тяги то трогать, ну блин спецы.

    Опираюсь на свой жизненный опыт: Съёмники никакие, особенно для пружин и ТЯГ, на хрен не нужны: всего лишь нужен кирпич, который подставить под нижний рычаг и домкратом опустит на него авто, и ВАША огромная проблема со съёмниками решена, благо камней и кирпичей в России вдоль всяких дорог навалом

    +1 за юмор про термостат
    насчет камней я бы не был так категоричен.
    слудующее
    когда снимается нижняя шаровая опора, то пружина давит рычаг вниз,и он нефигово так стремится вниз.
    кирпич канешно весчь, но я предпочитаю ромбический домкрат и съемник для пружины, что бы потом поставить все обратно.

    я не спорю, что с таким богатым жизненым опытом, Вы справляетесь молотком и кирпичем, однако не стоит забывать, что человек, который спрашивает совета, делает это в первый раз. поэтому уж лучше оградить его от мучений и поисков альтернативных вариантов с кирпичами.
    я сам снимал все без съемников и снимал все со съемниками. разница есть. и мне не жалко 300 р за съемник. мне жалко свое время.
    с наилучшими пожеланиями в новом году
    PS
    по поводу съемника для тяг
    он неплохо используется если нет съемника для шаровых опор.
    в качестве съемника шаровых опор.

    А съёмники для термостата разве не требуются. На хрена тяги то трогать, ну блин спецы.

    Опираюсь на свой жизненный опыт: Съёмники никакие, особенно для пружин и ТЯГ, на хрен не нужны: всего лишь нужен кирпич, который подставить под нижний рычаг и домкратом опустит на него авто, и ВАША огромная проблема со съёмниками решена, благо камней и кирпичей в России вдоль всяких дорог навалом

    +1 за юмор про термостат
    насчет камней я бы не был так категоричен.
    слудующее
    когда снимается нижняя шаровая опора, то пружина давит рычаг вниз,и он нефигово так стремится вниз.
    кирпич канешно весчь, но я предпочитаю ромбический домкрат и съемник для пружины, что бы потом поставить все обратно.

    я не спорю, что с таким богатым жизненым опытом, Вы справляетесь молотком и кирпичем, однако не стоит забывать, что человек, который спрашивает совета, делает это в первый раз. поэтому уж лучше оградить его от мучений и поисков альтернативных вариантов с кирпичами.
    я сам снимал все без съемников и снимал все со съемниками. разница есть. и мне не жалко 300 р за съемник. мне жалко свое время.
    с наилучшими пожеланиями в новом году
    PS
    по поводу съемника для тяг
    он неплохо используется если нет съемника для шаровых опор.
    в качестве съемника шаровых опор.

    пару уточнений для общего дела, перед тем как убить тему
    ромбический домкрат я использую, подставляя его под рычаг, оч. удобно — приподнял опустил насколько необходимо. а машину на домкрает стараюсь не держать. два колеса под днище и можно молотком стучать смело. не уедет.

    у каждого свой опыт. я пришел к заключению что со съемниками легче.
    у Вас на первом месте молоток.

    так тому и быть.

    я тоже весной ставил белмаг, выбрал потому как голограммы были и гарантийные талоны, плюс нормамальные пыльника и пальцы. пока что катаюсь.
    не писал о них так как не проверенные еще. хотя был случай когда шаровую менял через две недели после установки, относительно этого на белмаг не жалуюсь.

    думаю стоит сказать что состояние пыльника очень важное, так как наблюдал на своей машинке с какой скоростью шаровая пришла в нигодность из за порванного пыльника. сначала думал что фигня, но потом отвалилось колесо.

    Ну вот и у меня пришло время менять шаровые. Справа застучала. Менять собираюсь все сразу, все-таки до сих пор на родных заводских езжу, 100 тыс. уже накатал.

    Из всего вышесказанного однозначного вывода — какие брать — так и не сделал. Как говорится, на вкус и цвет. Подскажите хотя бы, какие точно брать не надо, чтобы не нарваться.

    Ну вот и у меня пришло время менять шаровые. Справа застучала. Менять собираюсь все сразу, все-таки до сих пор на родных заводских езжу, 100 тыс. уже накатал.

    Из всего вышесказанного однозначного вывода — какие брать — так и не сделал. Как говорится, на вкус и цвет. Подскажите хотя бы, какие точно брать не надо, чтобы не нарваться.

    Мужики, вот сколько слышу ‘шаровые застучали’. А как интересно
    они стучат. И как узнать ичто их надо заменить по другим признакам?

    Мужики, вот сколько слышу ‘шаровые застучали’. А как интересно
    они стучат. И как узнать ичто их надо заменить по другим признакам?

    Стук шаровых похож на цоканье, причем он может появиться, потом пропасть, потом опять появиться.

    Кстати по поводу шаровых с тефлоном: если в них вы не нащупаете смазки под пыльником — это совершенно нормально. Сам тефлон и выполняет роль смазки.

    А может кто-нибудь слышал про шаровые Pro-sport на классику?

    Вот думаю их прикупить, что подскажите?

    ответьте чайнику плиз 🙂
    1. цоканье-не цоканье, но какие-то шелчки-удары в руль с левого колеса, на пешеходной скорости, по очень неровной грунтовке — признак кончины шаровой? А если еще такая вводная — пробовал шатать вывешенное колесо — левое люфтит прилично по сравнению с правым. — Это все-таки шаровая (и какая) или подшипник ступицы?

    2. если менять шаровую — то можно ли поменять только одну? А сход-развал после этого нужно делать?

    ответьте чайнику плиз 🙂
    1. цоканье-не цоканье, но какие-то шелчки-удары в руль с левого колеса, на пешеходной скорости, по очень неровной грунтовке — признак кончины шаровой? А если еще такая вводная — пробовал шатать вывешенное колесо — левое люфтит прилично по сравнению с правым. — Это все-таки шаровая (и какая) или подшипник ступицы?

    2. если менять шаровую — то можно ли поменять только одну? А сход-развал после этого нужно делать?

    я помню ставил когда шаровые новые там в комплекте к ним была смазка ШРБ, а вообще Литол тоже подойдёт. Рулевая трапеция должна быть смазана припроизводстве, поскольку там не удается снять защитные чехлы. А шаровые опоры нужно открыть пыльники и заложить смазку перед установкой. С несмазанными шаровыми опорами ездить не рекомендуется.

    Как заменить шаровую своими руками

    Известно, что замена шаровой опоры является на данный момент очень популярной темой, которой интересуются почти все автомобилисты. По сути, это обычное дело, но для многих водителей неприемлемое. Некоторые же выполняют такую операцию самостоятельно и достаточно быстро, хотя не имеют обширных знаний в автомобильной сфере. Почему для одних замена шаровой — это головная боль, а для других — процедура вовсе не сложная? Попробуем разобраться.

    Замена шаровых опор проводится на подъёмнике при наличии специального съёмника. Обязательно нужно вооружиться необходимыми инструментами, в том числе ключами на 22 и 13. Устанавливая новые шаровые опоры, следует обязательно смазать их и пыльники нигролом.

    Что представляет собой шаровая опора

    Хорошо сказано: лучше один раз увидеть, чем сто раз услышать. Так и здесь. Если автомобилист один раз увидит, как проводится замена шаровой, то без труда сможет выполнить все эти действия самостоятельно. Но также необходимо знать некоторые секреты и нюансы замены, о которых и пойдёт речь в нашей статье.

    Шаровая опора является таким элементом подвески, про которую все слышали, но лишь немногие знают, где она находится и нужна ли вообще? Конечно, этот пробел в знаниях быстро заполняется, когда появляются проблемы, связанные с этим ходовым элементом автомобиля.

    Шаровая опора настолько важная деталь, что без неё автомобиль не сможет сдвинуться с места. Без неё любая машина — это груда неподвижного металла.

    Посмотрите на неё. Вот так она выглядит в разрезе:

    Выглядит как просто металлический палец с шаром на одном конце и резьбой на другом. Но ведь эта деталь обеспечивает ходовые качества автомобиля. Сам шар на картинке виден в разрезе, на самом деле он находится в закрытом корпусе. Внутри корпуса есть специальный полимерный состав, в котором шар способен двигаться в разных плоскостях. Так как его движение проходит за счёт полимерного наполнения, оно получается «безлюфтовым» и, как правило, на некоторых моделях авто регулярной смазки не требует. Специальный резиновый пыльник предотвращает попадание грязи и влаги внутрь пространства, где находится шар.

    Теперь рассмотрим другой конец металлического стержня. Здесь находится резьба, которая позволяет крепить шаровую опору к другим деталям подвески. Крепится она к рычагу, таким образом обеспечивая подвижность двух элементов подвески за счёт движения шара.

    Также шаровая опора позволяет сохранять колесо автомобиля в горизонтальном положении даже при его вертикальном перемещении, когда оно поворачивается.

    Принцип работы шаровой опоры основан на вращении и раскачивании конусообразного пальца на небольшие углы. И если на эту деталь автомобиля приходятся значительные нагрузки, то она выходит из строя. Например, водитель определяет дефект этого элемента, когда явно слышится «стучание» шаровой опоры, которое происходит из-за увеличения зазора между наконечником и корпусом.

    На видео — пример замены шаровых опор:

    Чтобы избежать быстрого износа шаровой опоры, нужно правильно ездить. Так, не рекомендуется быстро ехать по неровностям. А ещё необходимо регулярно осматривать пыльник шаровой опоры. Ведь если он порван, значит, вскоре срок службы самой шаровой опоры закончится, потому что грязь ускоряет процесс износа. В таких случаях достаточно просто заменить пыльник.

    Можно легко оценить работу шаровой следующим образом: заехать на эстакаду и проверить наличие люфта. Вначале осматривается пыльник, который навряд ли остаётся целым, когда шаровая опора выходит из строя. Следует помнить о её значении для автомобиля, ведь она скрепляет поворотный кулак с другим рычагом подвески. И, если шаровая опора выходит из строя, эта связь обрывается, а поворотный кулак функционирует обособленно, и управление автомобилем становится невозможным. Первый симптом износа детали — выворачивание колеса на внешнюю сторону. Вот как это выглядит:

    Понятно, что, если шаровая выйдет из строя во время движения автомобиля, это грозит страшной аварией, тем более если это произойдёт на большой скорости. Поэтому рекомендуется тщательно проводить осмотр узла самостоятельно или пользоваться услугами профессионалов.

    Замена

    Как и было сказано выше, процесс замены не так уж сложен. Можно спокойно заменить шаровую опору самому. Начать нужно со следующих действий:

    • поднимаем автомобиль так, чтобы можно было подвесить нужное колесо (операция проводится при помощи домкрата и подкладываемого упора);
    • снимаем колесо;
    • берём ключ на 22 и откручиваем гайку пальца верхней шаровой опоры.

    Идём дальше, но теперь нам понадобится специальный съёмник шаровых опор:

    С его помощью нужно выпрессовать палец шаровой опоры. Но если нет возможности найти такой съёмник, можно также воспользоваться «дедовским» способом. Но это очень трудный процесс и к тому же занимает много времени. Этот способ заключается в том, что необходимо наносить сильные удары по проушине поворотного кулака молотком, одновременно отжимая верхний рычаг монтировкой.

    Продолжаем демонтаж шаровой:

    • откручиваем три гайки с болтами, которые фиксируют шаровую опору (для этого воспользуемся двумя ключами на 13);
    • находим прижимную пластинку, которая бывает расположена сверху пыльника (вот как она выглядит);

    • её нужно будет снять.

    Необходимо помнить о том, что открутить самоконтрящуюся гайку пальца шаровой опоры до конца обычным способом не удастся. Она упирается в рычаг поворотного кулака. Поэтому следует делать это в два приёма. Сначала нужно открутить её ключом на 22, а затем установить съёмник и выпрессовать палец. После этого можно будет полностью открутить гайку, поднимая поворотный кулак.

    Продолжаем процесс замены:

    • находим гайки, которые фиксируют шаровую к нижнему рычагу (опора крепится в таком случае без прижимной пластины);
    • откручиваем их ключами на 13;
    • снимаем шаровую опору.

    Прежде чем заменить её новой деталью, необходимо обязательно провести смазку. Можно дополнительно капнуть немного нигрола внутрь новой шаровой опоры. Также рекомендуется смазать и пыльники. Хотя не следует забивать маслом пыльник полностью. Это может привести к повреждению резины.

    На видео — замена шаровых опор Рено Логан:

    Процесс установки новой шаровой опоры проводится в обратной последовательности. Нужно помнить и о том, что палец шаровой опоры в процессе закручивания проворачивается. Во избежание этого следует подпереть опору монтировкой.

    Какие шаровые опоры выбрать

    Рассмотрим лучшие типы шаровых опор, продающихся сегодня в магазинах. Как правило, большую их долю в России занимают производители ЗАО «Трек», ООО Белебеевский завод «Автокомплект» и другие. Эти предприятия выпускают в основном запчасти и шаровые опоры на ВАЗ. Хотя пользуются деталями этих производителей и владельцы «Шевроле-Нива», а также других автомобилей.

    Среди остальных производителей известны также Lemforder, HI-DRIVE, Sachs. Например, для Хонды наиболее подходящими считаются шаровые опоры собственного производства. Только у них имеется существенный минус. Стоят они недёшево, их цена может доходить до 200 долларов за опору. И поэтому в целях хорошей экономии владельцы частенько выбирают детали других производителей. В частности, это шаровые 555, CTR, Febest, Masuma, которые свою продукцию предлагают по цене в два, а то и в три раза дешевле оригинальных. В этом случае каждый выбор делает самостоятельно.

    Но нужно помнить и о том, что ни один из вышеперечисленных производителей не выпустит таких шаровых опор, которые бы по качеству могли сравниться с их оригиналом. По этой причине они и стоят так дёшево. Поэтому при замене следует по возможности установить качественные шаровые, чтобы не приходилось регулярно их менять.

    В частности, шаровая опора от Хонды имеет однозначный ресурс, который соотносим с ресурсом пыльника. Он составляет около 80 тыс. км пробега. Встречались и такие экземпляры шаровых, которые на практике держались и ещё больше — 150 тыс. километров. Так что решайте сами — заменять шаровые опоры оригинальными деталями или нет.

    Мы узнали мнение по этому поводу у специалистов. И вот что они нам сказали. Оказывается, устанавливать дубликаты шаровых вместо нижних штатных опор вообще не рекомендуется. Это приводит во многих случаях к быстрому износу. Чаще всего дубликаты «умирают», даже не проявляя никаких признаков, тем самым исключая возможность своевременной замены.

    Что касается верхних шаровых опор, то здесь устанавливать дубликаты можно. Это не приведёт к ужасным последствиям, как утверждают эксперты, так как сама конструкция многих автомобильных подвесок устроена таким образом, что на эту часть не оказывается большая нагрузка.

    На видео — замена шаровой опоры на ВАЗ 2108–2115:

    В заключение хотелось бы отметить, что замена шаровых опор должна проводиться грамотно. Но если вы неуверены в своих силах, то необязательно сразу же ехать в автосервис. Можно воспользоваться помощью друга или знакомого, который больше вашего разбирается в этом. Да и как говорится, одна голова хорошо, а две лучше.

    Надеемся, что эта статья поможет вам самостоятельно заменить шаровую опору, что не так уж и сложно, как выяснилось из статьи. Удачи!

    Замена шаровой опоры своими руками

    Шарнирные элементы являются важной составляющей подвески современного автомобиля. Правильная диагностика, а также своевременная замена шаровой опоры помогут предотвратить появление стуков в подвеске. Сделать это своими руками в гараже сможет даже начинающий автолюбитель.

    Шаровая опора автомобиля предназначена для подвижного соединения поворотного кулака и рычага подвески. Иными словами, части подвески, которая поворачивает вслед за рулевым колесом и части, предназначение которой лишь в гашении колебаний при проезде неровностей.

    Диагностика

    Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

    Для того чтобы проверить шаровую опору, вам потребуется:

    • использовать подъемник либо вывесить переднюю ось машины;
    • заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
    • приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

    В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

    Следующий метод диагностики потребует помощи напарника.

    1. Положите руку на шаровую опору и один из сочленяемых ею элементов;
    2. попросите напарника пошатать колесо.

    Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

    Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

    1. отвернуть заглушку в нижней части шаровой;
    2. используя нутромер штангенциркуля, измерьте величину отверстия;
    3. пограничное значение не должно превышать 11, 8 мм.

    Как снять шаровую

    Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

    Существует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

    Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

    Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

    Опора с заклепками

    Если на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

    Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

    Инструменты

    Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

    Для ремонта вам потребуются:

    • домкрат;
    • противооткатные упоры для колес, а также страховочные подпоры для авто;
    • съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
    • баллонный ключ для снятия колес;
    • ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
    • пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

    Замена своими руками

    Последовательность необходимых для замены своими руками работ:

    1. установите противооткатные упоры;
    2. поддомкратьте автомобиль, зафиксировав его страховочными подпорами;
    3. открутите колесо;
    4. снимите фиксирующую скобу верхней точки крепления, если таковая предусмотрена;
    5. используя ключ на 17, отверните гайку верхнего крепления шарнира к поворотному кулаку;
    6. зафиксируйте болт, использующийся для крепления опоры к рычагу, с помощью ключа на 17. Затем головкой на 17 либо ключом аналогичного размера отверните болты, расположенные снизу рычага. Таким способом открутите все 3 точки крепления;
    7. выдерните ступичный узел и шаровую опору с посадочного места в рычаге. Теперь вы сможете повернуть «кулак» для более удобной работы со съемником;
    8. установите съемник, дабы вытащить палец шаровой из посадочного конуса в поворотном кулаке.
    Установка

    Перед монтажом нового шарнирного элемента, убедитесь, что поверхность посадочного конуса чистая. Установка осуществляется в обратном к снятию порядке. Обратите внимание на расположение болтов и гаек. В случае с Дэу Ланос головка болта располагается сверху, а болт снизу рычага.

    При покупке мы рекомендуем отдать предпочтение изделиям, которые комплектуются гайками с резиновыми вставками. Такое конструктивное решение препятствует самопроизвольному откручиванию гайки. Если вы не уверены в добросовестности завода-изготовителя новой шаровой, снимите пыльник и добавьте смазки. Можно использовать солидол либо литол. Но не переборщите, так как слишком большое количество густой смазки может привести к разрыву пыльника.

    Когда менять совсем необязательно

    В некоторых случаях замена шаровых опор необязательна, так как они поддаются восстановлению. Для владельцев редких авто – это может быть актуальным решением. Следите за состоянием пыльника. Его можно менять отдельно, при этом в некоторых случаях использовать можно даже пыльники от старых рулевых наконечников.

    После публикации статьи, описывающей замену шаровой опоры на традиционных моделях автомобилей ВАЗ, давайте узнаем, как заменить опоры для моделей ВАЗ 2109 и ВАЗ 2108. В данных моделях условия, при которых нужно заменять шаровые опоры, такие же, как и в классических моделях.

    Помните, что важно сохранить пыльник в целости и сохранности, так как он помогает защищать шаровые. Проверьте пыльник, и если же он не в порядке, меняйте шаровую опору.

    Шаровая опора ВАЗ 2108 — 2109

    Как заменить шаровую опору в моделях ВАЗ своими руками

    Обязательно зафиксируйте машину, чтобы она не двигалась. Сделать это можно при помощи ручного тормоза, противооткатных башмаков или скорости. Так как вам придется находиться под автомобилем, и следует себя надежно обезопасить.

    Лучше всего выполнять саму замену опор на яме или же с помощью домкрата поднять авто. Не забудьте при этом немного отпустить болты крепления у колеса, но отпустить, а не отвернуть целиком.

    После этого вы должны убрать гайку для крепления опоры, отвернув ее и выбив. Для того чтобы выбить саму опору, вы можете использовать два способа:

    Для удаления пальца опоры из так называемого поворотного кулака, вам понадобится съемник. Вы можете увидеть его на фотографии внизу.

    Воспользоваться специальными инструментами – наставкой, монтировкой или молотком.

    Съемник шаровых опор в моделях ВАЗ

    Не очень рационально покупать данный съемник для разовой смены шаровой опоры, хотя с ним намного легче работать. Но если съемник у вас отсутствует, вы поступаете таким образом: зафиксируйте монтировку так, чтобы она помогала выдавливать опору из кулака (поворотного), и в то же время ударяйте по кулаку там, где находится сам палец шаровой опоры. Не откручивайте гайку целиком, так как она должна быть немного навернута на резьбу самой гайки. Таким образом, шаровая опора резко не слетит.

    Можно сказать, что основная работа сделана, когда опора выйдет из места, где она находилась. Тогда вы должны снять маленькие болты опоры и затем уже ее снять совсем.

    Смажьте новую шаровую опору и вставьте ее. Делайте все, как указано выше, но в обратной последовательности. Также помните, что чехол должен оставаться невредимым, так как это поможет шаровой опоре служить долго и эффективно.

    Из кучки фото, почти двухгодичной давности — слепил темку…

    Для замены шаровой нет необходимости в сервисе. Достаточно гаража без ямы и желания чуть вспотеть испачкав лапы. А экономия.
    Выбор шаровых для наших машин велик. Под любой кошелёк… от китайских за 180 руб. до оригинальных за тысячи.

    Начнём что ли… Необходимо ослабить ступичную гайку. Момент её затяжки 182 N/m. и потому отрезок трубы длинною в метр не будет лишним. Хотя… знаю… есть ещё богатыри. Перед откручиванием, необходимо чуть выправить замятый поясок гайки, фиксирующий её на гранате полуоси (отвёрткой, зубильцем малым, зубами…))).

    Гаечка ступичная под ключ на 32, резьба обычная и откручивать нужно против часовой… Дабы не париться с приобретением новых гаек (они после фиксации считаются разовыми), можно просто при сборке поменять их местами — левую с правой. Поменять — это если меняете обе шаровые, что собственно и рекомендуется делать.

    Ослабляем гайки крепления колеса и вывешиваем машину на подставку, досочки, брусочки… на домкрате лучше не оставлять (из любви к себе драгоценному). Снимаем колесо…
