Ходовая часть багги

Ходовая часть багги. Независимая подвеска

Независимый тип подвески, для которого характерно движение колес в продольной плоскости, может быть выполнен на двух рычагах (в виде трапеции или параллелограмма) либо на одном. Немало важно и то, что различные колеса багги могут сильно влиять на общий ресурс подвески. Например если на багги стоит внедорожная резина низкого давления, то она сама по себе довольно хорошо демпфирует неровности трассы. Упругим элементом таких конструкций выступают торсионы, пружины и даже резиновые элементы, которые работают на скручивание. При прямолинейном движении и наезде на препятствие изменения колеи и угла наклона не происходят. Этот вид подвесок может использоваться в конструкциях задних и передних мостов. Рисунки 1 и 2 соответственно.

Амортизаторы багги

Довольно часто упругими элементами конструкции выступают цилиндрические пружины. Как и торсионы, пружины не способны гасить колебания, которые возникают при движении. Поэтому наряду с пружинами в качестве демпфирующих устройств используют гидравлические амортизаторы. Этот вид амортизаторов устанавливают или рядом с упругим элементом или непосредственно внутри него.

Как пример узла такого типа может выступать передний мост автомобиля «Минимакс». Упругим элементом подвески является комбинация пружины и торсиона, то есть внутри самой цилиндрической пружины и расположен амортизатор.

Целесообразно упростить конструкцию в том случае, когда размеры и масса авто невелики. Далее будет рассмотрен пример независимой подвески однорычажного типа. Здесь в качестве упругого элемента применяется торсион пластинчатого типа, который помещен в трубчатый чехол. Этот же чехол выполняет функцию поперечной рамы (рис. 4).

Наряду с гидравлическими амортизаторами для багги используют также и фрикционные, аналогичные тем, что устанавливаются в задней части конструкции различных мотоколясок. Амортизатор фрикционный, представленный на рис. 5, состоит из двух наружных 7 и двух внутренних 3 пластин, выпуклой стальной шайбы 5, шайбы пружинной 2, двух фрикционных шайб 4, стопорного кольца 9 и стяжного болта 6 с гайкой 1. Одним концом внутренние и наружные пластины насажены на втулку из стали, попутно они скреплены с ней и сваркой. Через фрикционные шайбы 4 другие концы означенных пластин соединяются между собой при помощи выпуклой шайбы, гайки и стяжного болта. Такое крепление обеспечивает возможность внутренних и наружных пластин проворачиваться относительно друг друга. Путем ослабления или затягивания гайки стяжного болта изменяется уровень жесткости амортизатора.

Задняя подвеска багги

Необходимую устойчивость движения авто позволяют обеспечить переменные значения угла наклона колес. Изменению такого угла способствуют конструкции, рычаги которой позволяют совершать перемещение в двух плоскостях. Они могут быть использованы и на заднем, и на переднем мосте автомобиля. Установленная на задней оси, такая подвеска будет замечательно сочетаться с какой угодно подвеской передних колес транспортного средства. В случае если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то необходимость устанавливать у ступицы колеса второй кардан попросту отпадает. На рис. 6 приведен пример этого вида подвески.

Цилиндрические пружины с вмонтированным внутрь амортизатором выступают здесь в качестве упругого элемента.

Кроме подвесок, которые мы уже рассмотрели, возможно использование независимой подвески свечного типа. В ней упругим элементом является пружина. Как и ступица колеса, она перемещается вдоль вертикальных направляющих, которые устанавливаются на концах балки моста. Если имеет место независимая подвеска ведущих колес автомобиля, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. Как, например, это было реализовано в автомобиле «Колобок» (рис. 7).

Для более простых конструкций достаточно будет применить в полуосях один карданный шарнир (рис. 8).

С целью облегчения массы подрессоренных элементов тормозные барабаны могут быть установлены на валу главной передачи, а не на дисках колес (рис. 9).

Как шарнирный узел может быть применен либо упругий карда, конструкция которого приведена на рис. 10, либо крестовина стандартного шарнира.

Подобная конструкция была применена в мотоколяске типа С1Л. Не более 7 градусов — именно такой должна быть величина допустимого постоянного угла работы кардана. Для ситуации, когда вал находится в наибольшем крайнем положении, величина угла может изменяться до 15-17 градусов.

Независимая подвеска автомобиля

Одним из важнейших элементов автомобиля является подвеска. Она позволяет комфортно преодолевать все неровности дороги — ямы, выбоины, трещины.

Подвеска служит для стабилизации машины, предотвращает ее от переворачивания и сильного крена, а также постоянно прижимает все 4 колеса к дорожному покрытию, препятствуя потере управления. Подвеска может быть зависимой и независимой. Первая предполагает наличие балки, которая связывает левое и правое колеса на одной оси. Это довольно старый тип подвесок, такой можно встретить на любой отечественной машине. При наезде одного из колес на кочку или выбоину, второе будет наклоняться на тот же угол, что и первое. Независимая же подвеска сконструирована так, что каждое из колес подвешено независимо от другого. Попадание в ухаб левого колеса никак не отражается на правом и наоборот. Автомобили, оснащенные независимой подвеской отлично держат дорогу, у них заметно улучшена управляемость и ход более плавный.

Независимая подвеска, впрочем как и многие зависимые, включает в себя несколько обязательных составных элементов — рычаги, пружины, амортизаторы и стабилизаторы поперечной устойчивости. Пружины гасят колебания, возникающие вследствие езды по разбитой дороге. Амортизаторы необходимы, дабы предотвратить чрезмерное раскачивание кузова, к тому же они не дают колесам потерять сцепление с дорогой. Стабилизаторы поперечной устойчивости препятствуют переворачиванию и потере контроля на крутых поворотах: когда машина сильно кренится, одно из колес принимает на себя всю массу корпуса, а второе, наоборот, разгружается и может оторваться от земли, что чревато аварией. Вот как раз стабилизатор и прижимает это разгруженное колесо к земле.

По существу, любая подвеска рано или поздно выходит из строя, так как принимает на себя огромную нагрузку. Сломанные рычаги, пружины, пробитые амортизаторы и рваные сайлентблоки — наиболее частый повод обращения в автосервис. Причем более уязвимой является именно независимая подвеска, как более сложная по конструкции, нежели зависимая. Зависимая подвеска дешевле и проще — фактически представляет собой балку либо ведущий мост, подвешенный к кузову при помощи амортизаторов и пружин. Независимые же подвески делятся на несколько типов, в зависимости от количества рычагов — однорычажные, двухрычажные и многорычажные.

Однорычажная подвеска (McPherson)

Такая подвеска представляет собой металлический рычаг с установленной на нем пружинной стойкой, внутри которой расположен амортизатор. При этом снизу эта конструкция крепится к колесу, а сверху стойка выводится в подкапотное пространство. При таком раскладе рычаг не несет какой-либо чрезмерной нагрузки и всего лишь является направляющим элементом. Впервые такую подвеску применил Эрл Стили МакФерсон на серийном Ford Vedette в 1948 году. Однако массовое распространение его уникальная подвеска получила лишь в 70-х, когда ее производство было окончательно освоено. Тем не менее, разработка МакФерсона сделала механизм вывешивания передних колес более компактным, что впоследствии позволило пропустить к ним полуоси — таким образом переднеприводные автомобили стали гораздо дешевле и проще в производстве. Подвеска McPherson и поныне применяется на огромном количестве переднеприводных моделей, включая русские Лады.

Двухрычажная подвеска

Довольно древний вид подвески, известный еще с 30-х годов. Состоит из двух поперечных рычагов, которые крепятся к кузову сайлентблоками и могут перемещаться на них вверх-вниз. С другой стороны рычаги соединяются с поворотным кулаком при помощи шаровых опор. Пружина и продетый в нее амортизатор проходят в подкапотное пространство сквозь отверстие в верхнем рычаге. Подобный тип подвески применяется на российских Жигулях. Опасность данной таится в том, что шаровые опоры принимают на себя огромную нагрузку и иногда могут не выдержать и сломаться. При этом колесо как бы ложится на бок и блокируется. Автомобиль при этом начинает тащить юзом и клонить в сторону, а на огромной скорости можно вообще перевернуться. Причем в подобной ситуации что либо сделать представляется нереальным. Остается лишь посоветовать следить за состоянием шаровых и вовремя менять опоры, израсходовавшие свой ресурс.

Многорычажная подвеска

Такая подвеска имеет все положительные свойства двухрычажной подвески. Она представляет собой хитрое сочетание рычагов, шаровых гарниров и сайлент-блоков, благодаря которому автомобиль приобретает идеальную управляемость и на-ура держит дорогу даже в самых сложных условиях. Многорычажная подвеска моментально гасит все колебания, обладает шумоизоляционными свойствами. Чаще всего такую можно встретить на авто представительского и бизнес-классов.

Но самым технологичными и современными подвесками являются электромагнитная, гидравлическая и пневматическая.

Электромагнитная подвеска фирмы Bose впервые была применена на Lexus LS400 в далеком 1994 году. Специальные датчики отслеживают состояние дорожного покрытия и если к колесу приближается яма, электро-толкатели моментально опускают колесо вниз, а при выезде из ямы — помогают ему быстро подтянутся до прежнего уровня. Благодаря такому принципу, ухабы и выбоины совершенно не заметны для водителя и пассажиров и у них возникает впечатление, что машина как бы парит над землей.

Гидравлическая и пневматическая подвески чуть менее эффективны относительно подвески Bose, но и они почти так же идеально сглаживают все неровности покрытия. Наиболее популярны среди них Airmatic DC и ABC у Мерседеса, Hydractive у автомобилей Ситроен, пневматика на Nissan-Infiniti. Они аналогично оснащены электроприводами и напичканы чувствительными датчиками. Самое любопытное, что благодаря компьютерному управлению, вы можете произвольно менять дорожный просвет автомобиля и настраивать жесткость амортизаторов по своему вкусу. К сожалению, вышеуказанные подвески слишком дороги для массового производства, и поэтому оснащаются ими лишь машины, стоимость которых переваливает далеко за $50 000.

Макферсон (подвеска)

Подвеска макферсон, она же подвеска Макферсона (англ. MacPherson suspension ) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut ) [1] . Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стила Макферсона, автора конструкции.

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор [1] .

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним [1] . Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ. Chapman strut ). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

Содержание

  • 1 История
  • 2 Пневматизация макферсона
  • 3 Преимущества и недостатки
    • 3.1 Преимущества
    • 3.2 Недостатки
  • 4 Источники и примечания

История [ править | править код ]

Подвеска названа по имени американского инженера из фирмы «Форд» Эрла Стила Макферсона, который разработал её во второй половине 1940-х годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet [2] , а впоследствии впервые применил на серийном автомобиле модели Ford Vedette 1948 года, выпускавшейся французским филиалом компании [3] . Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в 1920-х годов инженером фирмы FIAT Гвидо Форнака (Guido Fornaca) был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками [4] .

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки. [1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым [1] .

Пневматизация макферсона [ править | править код ]

  • осн.ст.Пневматическая подвеска колёс , Лоурайдер

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества и недостатки [ править | править код ]

Преимущества [ править | править код ]

  1. Малые затраты на изготовление [1] , упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
  2. Компактность в продольном и поперечном направлениях [1] .
  3. Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову [1] .
  4. Возможность осуществления больших конструктивных ходов [1] .
  5. Меньшая масса неподрессоренных частей.
  6. Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки [ править | править код ]

  1. Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески [1] . При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
  2. Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления [1] ; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
  3. Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
  4. Сложность изоляции от дорожных шумов [1] .
  5. Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах [1] . Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
  6. Трение между штоком и направляющей, ухудшающее работу подвески [1] .

Из-за этого, подвеска макферсон практически никогда не используется на:

  • Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей [1] ;
  • Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику [1] ;
  • Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
  • Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
  • Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента [1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Задняя подвеска: независимая или балка?

Разбираемся, как это влияет на удовольствие от обладания автомобилем

Многие автомобилисты с технической жилкой считают независимую заднюю подвеску атрибутом «нормального» авто. Другие, наоборот, причисляют ее к излишествам. Подливают масла в огонь и производители, все чаще выпуская одну и ту же модель с разными типами подвески.

Подвесочное двуличие

Раньше необходимость делать одну модель с разными типами задней подвески обуславливалась в основном наличием полноприводных модификаций. Как известно, полный привод плохо сочетается с полузависимой задней подвеской (хотя есть исключения, вроде Suzuki SX4 Classic), поэтому, например, у переднеприводных Renault Duster задняя подвеска полузависимая (скручивающаяся балка), а полноприводным версиям адресована независимая. Аналогично — у Nissan Juke.

Последнее время появились и более интересные прецеденты, например, при создании платформы MQB (Volkswagen Golf, Skoda Octavia и др.) концерн VAG на стадии проектирования «зашил» возможность использовать разные типы задней подвески. И если Octavia II имела независимую заднюю подвеску, то Octavia III в базовых версиях получила «балку».

Подобная гибкость обуславливается тем, что простую независимую подвеску можно спроектировать таким образом, чтобы точки крепления рычагов к кузову совпадали с таковыми для полузависимой. Грубо говоря, при сборке таких машин можно использовать один и тот же кузов, начиняя его на конвейере разным набором рычагов, тяг и балок. Из минусов — подобные независимые подвески, как правило, не относятся к самым продвинутым многорычажным схемам, которые создаются без оглядки на компоновочные ограничения.

Экономия против управляемости

Главный плюс полузависимой подвески — простота и сравнительная дешевизна обслуживания и ремонта: меньше подвижных соединений, проще кинематика. Кроме того, полузависимые подвески заметно компактнее, поэтому обеспечивают больший объем багажника. Для сравнения, «независимый» Duster имеет «трюм» на 408 л, а полузависимый — на 480 л.

Много и минусов. Тяжелая балка увеличивает неподрессоренные массы, что влияет, в том числе, на комфорт: обычно это проявляется в виде паразитных вибраций при проезде неровной дороги. Кроме того, при сравнимых настройках полузависимые подвески больше «пихаются», поскольку их геометрия способствует передаче части ударных нагрузок на кузов. Наконец, независимые подвески дают больше свободы с точки зрения настройки управляемости, особенно если речь идет о сложной многорычажке. Но, опять же, чем она сложнее — тем обычно нежнее и дороже в ремонте.

Для малолитражек А- и В-классов за редким исключением используются полузависимые задние подвески, для автомобилей E-класса и выше — практически всегда независимые. Подобное разделение понятно: первым важнее дешевизна и компактность подвески, вторым — комфорт и управляемость. А вот наиболее популярный С-класс оказался на стыке, потому что для него используют оба типа подвесок.

Характерная «жертва» независимой подвески — Ford Focus. Он всегда был если не лидером, то очень крепким игроком своего сегмента с точки зрения управляемости, в том числе благодаря независимой подвеске. Но она же обуславливает довольно-таки грустные грузовые возможности Focus в кузовах хетчбэк и седан, багажники которых уступают многим «полузависимым» конкурентам. Аналогичная проблема, кстати, была у «независимого» Mitsubishi Lancer, который даже в кузове седан имел багажник меньший, чем иные хетчи.

Подводные камни независимости

Из всех плюсов независимой подвески автомобильные энтузиасты, как правило, ценят именно управляемость. Причем не важно, используется ли эта управляемость или нет — эффект плацебо и ощущение технологического превосходства компенсируют все остальное.

А между тем, вопрос не так однозначен, как кажется. Есть примеры, когда тонкая настройка шасси обеспечивала практически эталонное поведение в экстремальных режимах для автомобилей с полузависимыми подвесками.

Например, многие хот-хетчи строят на платформе малолитражек, для которых полузависимая подвеска является нормой. Несколько лет назад издание «Авторевю» проверило экстремальную управляемость пяти хот-хетчей на маневре «лосиная переставка». Так вот, худший результат показал Mini, — единственный автомобиль с независимой задней подвеской в этом квинтете. Лучшим же стал «полузависимый» Ford Fiesta ST. А многие автомобильные энтузиасты считают эталоном горячего хетча Renault Clio Sport, хотя сзади у него обычная «балка», доставшаяся в наследство от серийного «Клио».

В принципе, тут нет противоречия. Большинство спортивных машин имеют независимые задние подвески, которые дают инженерам значительно больше свободы в настройке управляемости. Но с другой стороны, сам по себе тип подвески не определяет управляемость на 100%: есть еще жесткость кузова, настройки амортизаторов, характеристики стабилизаторов поперечной устойчивости, выбор шин и множество других факторов, которые, при правильном подборе, могут сделать машины с «балками» столь же азартными и предсказуемыми, как лучшие образцы из стана «независимых».

Да дело не только в этом. Эталонная управляемость автомобиля, на которой зациклены многие, довольно редко используется в реальной жизни. И если на гоночной трассе разница между типами подвески может быть распознана профессиональным пилотом, то при городском слаломе чаще всего работает эффект плацебо. Подавляющее большинство обычных водителей в принципе не отличат тип подвески по одним лишь ощущениям, тем более, что размерность и характеристики шин могут влиять на комфорт и управляемость не меньше, чем схема подвески.

Подобные же рассуждения применимы к вопросам комфорта: да, независимая подвеска при прочих равных передает чуть меньше толчков и вибраций, но за счет правильной настройки шасси можно добиться хорошей плавности хода и с полузависимой подвеской.

Так что можно выкинуть из головы все переживания насчет типа подвески, а при оценке машины использовать комплексный подход: достаточно ли вам мягкости хода и точности руления в повороте? Если да, то, по большому счету, не все ли равно, какими средствами инженеры этого добились?

Что такое зависимая и независимая подвеска и какая из них лучше

Подвеска представляет собой систему, связывающую кузов транспортного средства с колесами. Она призвана гасить удары и тряску, возникающие из-за неровностей дороги, и обеспечивать устойчивость машины в различных условиях.

Основными частями подвески являются упругие и гасящие элементы (рессоры, пружины, амортизаторы и резиновые детали), направляющие (рычаги и балки, соединяющие кузов и колеса), опорные элементы, стабилизаторы и различные соединительные детали.

Существует два основных типа подвесок — зависимая и независимая. Имеется в виду зависимость или независимость колес одной и той же оси во время движения по неровностям дорожного покрытия.

Зависимая подвеска

Колеса одной оси жестко связаны друг с другом и перемещение одного из них приводит к изменению положения другого.

В простейшем случае состоит из моста и двух продольных рессор. Возможен также вариант на направляющих рычагах.

Преимущества:
— высокая прочность и надежность конструкции;
— равномерное сцепление с дорожным полотном и повышенная устойчивость в поворотах;
— неизменность клиренса, ширины колеи и других показателей положения колеса весьма полезна на бездорожье.

Недостатки:
— жесткость подвески способна вызывать дискомфорт во время езды по плохой дороге;
— пониженная управляемость автомобилем;
— трудоемкость регулировки;
— тяжеловесные детали значительно увеличивают неподрессоренную массу, что негативно сказывается на плавности хода и динамических характеристиках машины, а также увеличивает расход топлива.

В легковых авто зависимую подвеску применяют теперь только для задних колес.

Независимая подвеска

Колеса на одной и той же оси не имеют связи друг с другом, и смещение одного не влияет на положение другого.

Преимущества:
— повышенная комфортность езды, так как наезд одного из колес на неровность никоим образом не сказывается на другом;
— меньше риск перевернуться при попадании в серьезную яму;
— лучшая управляемость, особенно на высокой скорости;
— пониженная масса обеспечивает улучшенные динамические характеристики;
— широкие возможности регулировки для достижения оптимальных параметров.

Недостатки:
— из-за сложной конструкции сервис обойдется недешево;
— повышенная уязвимость при езде по бездорожью;
— ширина колеи и прочие параметры могут меняться в процессе эксплуатации.

Разновидности независимых подвесок

На двойных поперечных рычагах.

Имеет по два рычага на каждой стороне. Возможна регулировка всех параметров. Часто устанавливается на спортивных автомобилях и гоночных болидах. Несмотря на относительную простоту схемы, обеспечивает высокий уровень комфорта при езде. Самый существенный недостаток — крупные габариты.

Многорычажная подвеска.

Отличается высокой эффективностью. Автомобиль хорошо управляется, ямы на дороге почти не заметны. Однако производство обходится довольно дорого, поэтому применяется главным образом в автомобилях представительского класса.

Система МакФерсона («качающаяся свеча»).

Основной элемент конструкции — амортизационная стойка с пружиной и амортизатором. Чаще устанавливается на передней оси, но может применяться и на задней.

Макферсон не лишен недостатков и не выделяется хорошей кинематикой, но имеет небольшую массу, прост в изготовлении и дёшев. По этим причинам получил в автомобилестроении самое широкое распространение — в первую очередь в бюджетных моделях.

Полунезависимая подвеска

Полунезависимая торсионно-рычажная система была разработана в свое время компанией Audi и широко применялась во второй половине прошлого века. Сейчас она уже морально устарела, однако ее по-прежнему устанавливают на задней оси многих бюджетных переднеприводных машин.

Основными элементами являются торсионная балка и продольные рычаги. За счет закручивания торсиона рычаги обладают определенной независимостью.

Легкая, недорогая, надежная и простая в обслуживании система. Обеспечивает оптимальную кинематику колес.

Что лучше

Подвеска — один из наиболее часто ремонтируемых узлов машины. Это нужно учесть при выборе авто. Ремонт независимой подвески обойдется дороже, чем зависимой. К тому же, независимую, скорее всего, придется ремонтировать чаще.

Не лишним будет поинтересоваться доступностью запчастей. Оригинальные детали надлежащего качества для иномарок, возможно, придется заказывать отдельно.

Для езды преимущественно по асфальту лучший вариант — передняя независимая подвеска и задняя зависимая.

Для внедорожника или другого автомобиля, который предполагается эксплуатировать на бездорожье, оптимальным выбором будет зависимая подвеска — на обе оси или, как минимум, на заднюю. Мост не задержит большую часть грязи. А к деталям независимой подвески грунт и снег будут прилипать весьма активно.
При этом даже с согнутым на горной дороге мостом машина останется на ходу. А вот поломка независимой подвески не позволит машине продолжить движение. Правда, в городских условиях управляемость при такой схеме будет не самой лучшей.

В последние годы производители стали оснащать некоторые машины подвесками, которые способны работать в нескольких режимах. Их электроника позволяет оперативно, на ходу изменять параметры в зависимости от дорожной обстановки. Если позволяют средства, стоит присмотреться к моделям, имеющим такую систему.

Как сделать независимую подвеску

533уникальных посетителей
14добавили в избранное

Далее делаем поворотный кулак.

Соедините Верхний и нижний рычаг рамой.

Поместите ещё одну раму, но в сторону от нижней точки,
желательно, чтобы она смотрела вперёд машины.

Далее соедините верхнюю точку и это же самое ответвление рамой.

Создадим колесо и подсоединим его к нижней точке.

Соединим колесо, и ответвление рамой.

Потом соединяем колесо с верхней точкой.

Далее подсоединяем наше ответвление с крайней точкой корпуса поршнем, это будет наша своеобразная поворотная рейка. Тоже позже настроим.

И вот передняя подвеска готова.

В задней подвеске всё тоже самое, что и спереди, кроме одного момента.

Построили подвеску, она должна быть в точности как спереди, кроме нашей рулевой рейки.

Создаем рядом с точной нижнего рычага точку для рамы. Желательно поставить её так, чтобы рама была такая же ровная как и нижний рычаг.

И подсоединяем наше ответвление с этой точкой для рамы

Вся подвеска готова, перейдём к настройке.

Если у вас случилось такое, что когда вы нажимаете А (влево), а колёса поворачивают вправо, нажимаем эту кнопку.

Далее настроим максимальное растяжение, чтобы колесо не ломалось при повороте.
Ставим от 1.12 до 1.14, самое оптимальное 1.13.

С рейкой всё, перейдём к армортизаторам.

На всех армортизаторах предел сжатия увеличим до 1.2, чтобы подвеска не прогиналась на месте.

Так же увеличим твердость до 2000,

так как у нас спереди мотор.

Вот и сделали всю подвеску, как видите ничего трудного тут нет.

Моё первое руководство, пытался всё сделал как можно понятнее, спасибо, что прочитали, надеюсь помог вам)

Ремонт независимой подвески

Многорычажная или как ее называют независимая, подвеска на сегодняшний день в качестве крепления задней оси установлена на большинстве автомобилей. Впервые этот элемент трансмиссии с более чем полувековой историей, появился в 60 годах прошлого столетия. Устанавливали его исключительно на гоночные автомобили.

Сегодня, такое устройство, как многорычажная подвеска используется повсеместно, причем на некоторых моделях авто даже для передней оси. Ее главным достоинством является тот факт, что независимая подвеска обеспечивает идеальную управляемость автомобилем, снижается шум в салоне, а ход становится удивительно плавным.

Конструкция многорычажной подвески

  1. Конструкция многорычажной подвески
  2. Принцип действия
  3. Ремонт независимой подвески своими руками
  4. Признаки неисправности многорычажной подвески
  5. Диагностика неисправностей
  6. Правильная эксплуатация подвески

Конструкция многорычажной подвески

Независимую подвеску можно регулировать как продольной, так и в поперечной плоскости. Все это благодаря уникальной конструкции механизма, давайте разберемся из чего он состоит:

  1. Амортизаторы и пружины
  2. Подрамник.
  3. Опора ступицы
  4. Продольные и поперечные рычаги.

Подрамник в конструкции выполняет функцию основного несущего элемента, к нему уже крепятся поперечные рычаги, которые, в свою очередь, соединены с опорой ступицы. На современных машинах независимая подвеска состоит либо из 5, либо из 3 поперечных рычагов.

Принцип действия

Для механизма, который был изобретен еще в середине прошлого века – конструкция многорычажной подвески имеет ряд весьма интересных особенностей. В стандартной комплектации подвески есть несколько рычагов. Верхний осуществляет передачу поперечных усилий, он же необходим и для присоединения колесной пары к подрамнику. Задний рычаг же выдерживает значительную часть веса машины, которая передается через пружину.

Продольный рычаг отвечает за то, чтобы удерживать колеса в направлении продольной оси, их крепление к кузову производится с помощью специальной опоры. Стабилизатор в независимой подвеске отвечает за то, чтобы автомобиль не накренялся при прохождении поворота. Крепится изделие при помощи резиновых опор, а специальными тягами он соединяется с опорами ступиц.

В целом же многорычажная подвеска несмотря на высокую надежность, является механизмом весьма деликатным и требует внимания и своевременного ремонта.

Ремонт независимой подвески

Ремонт независимой подвески своими руками

Практически все проблемы с многорычажной подвеской, если вы опытный водитель и обладаете минимальными навыками автомеханика решаются без особых сложностей. Главное, заметить неисправность вовремя.

Признаки неисправности многорычажной подвески

Обычно проблемы появляются после того, как автомобиль пройдет от 40 до 80 тысяч километров. Появляются отчетливый стук и скрип, которые хорошо слышны даже внутри автомобиля. Звуки усиливаются при движении по плохим дорогам или пересечении препятствий в виде лежачих полицейских. Причины могут быть самыми разнообразными. Возможно, нужно заменить мелкую деталь или протянуть резьбовые соединения, однако, бывает и так, что устройство изношено очень сильно, и без помощи квалифицированных автомехаников не обойтись.

Диагностика неисправностей

Начинать в любом случае нужно с диагностики многорычажной подвески. Первым делом произведите визуальный осмотр. Загоняйте автомобиль на яму или и приступайте к осмотру. Если вы сомневаетесь в собственных знаниях можно заручиться помощью более квалифицированного в этих вопросах товарища. Итак, сначала передняя часть подвески:

  • Первым делом снимайте амортизаторы и осматривайте их на наличие трещин или иных дефектов.
  • Далее, внимательно осмотрите шаровые, сайлентблоки, рычаг и штангу. Особое внимание уделяйте крепежу и уплотнителям из резины. Трещин разрывов или иных повреждений не должно быть.
  • Осмотрите днище в тех местах где его касаются детали подвески – резиновая прокладка в этих местах должна быть в порядке.

Если обнаружили неисправность, сперва оцените уровень своих знаний. Дабы в итоге не получилось так, что вы демонтируете поврежденную деталь, а поставить новую не сумеете. Неуверены в себе или не сумели обнаружить проблему, отправляйтесь в автосервис.

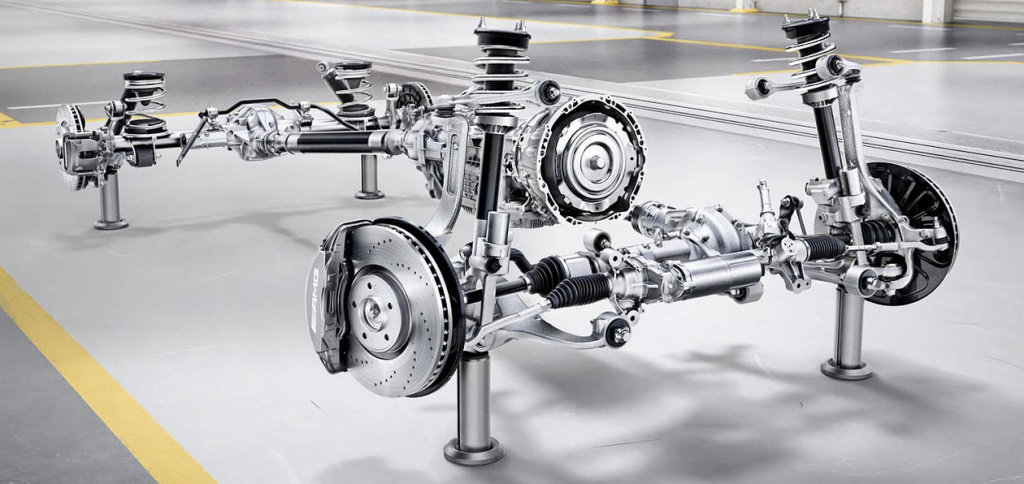

Передняя и задняя части независимой подвески

Итак, переходим к диагностике задней повестки. Здесь все на порядок проще, деталей меньше, а возможные неисправности заметны гораздо лучше:

  • Как и в первом случае осмотр начинайте с амортизаторов.
  • Если все в порядке переходите к тягам и уплотнителям.
  • Обратите внимание на выхлопную трубу и глушитель, в случае неисправности посторонние звуки могут исходить именно отсюда. Возможно, расшаталась одна из частей этих деталей, вот и причине стука. Покачайте глушитель в разные стороны, если стук исчезнет, значит, причина именно в этом и никаких проблем с подвеской нет.

Естественно, во время осмотра, устройство необходимо смазать и обязательно протянуть все резьбовые элементы подвески. Возможно, именно это решит вашу проблему. На этом «первая помощь» для вашего железного коня окончена.

Если неисправность сохраняется, и вы не понимаете ее причины лучше не лезть в устройство самому, а доверить его ремонт опытным автомеханикам.

К примеру, в случае неудачной замены той или иной детали, это, может, закончиться разрушением важного и весьма дорогостоящего элемента трансмиссии. Бывали случаи, когда водители ,желая, сэкономить небольшую сумму сами меняли копеечную запасть. Через месяц обеспокоенные тем, что автомобиль стал вести себя очень странно такие механики-любители, приезжали на СТО и узнавали о необходимости неприлично дорогостоящего ремонта уже всей подвески.

Правильная эксплуатация подвески

Наверняка у вас есть хоть один знакомый, который никогда не сталкивался с необходимости ремонта подвески своего автомобиля. Не стоит подозревать этого человека в колдовстве. На самом деле существует несколько простых способов использовать автомобиль так, что он никогда не потребует ремонта. Итак в первую очередь никогда и ни при каких обстоятельствах не заводите машину, а уж тем более не выезжайте на ней из гаража. Конечно же, это шутка, но в ней, как говорится, есть и доля истины. Как было сказано выше многорычажная подвеска, механизм, чрезвычайно нежный и плохо реагирует на наши дороги. Поэтому вот несколько советов, которые помогут вам как можно дольше обходиться без ремонта подвески:

  • Выбирайте автодороги, только с хорошим и твердым покрытием. Лучше сделать небольшой крюк и объехать грунтовку, за это подвеска вам скажет спасибо.
  • Обязательно каждые 10 тысяч километров пробега проверяйте состояние механизма. Лучше своевременно выполнить недорогой ремонт, чем потом капитально вкладываться в автомобиль.

На этом, пожалуй, все, и запомните главное правило любите и берегите свой автомобиль и он долго будет служить вам верой и правдой.

Подвеска задняя независимая AUTOPRODUCT ВАЗ 2108-21099, 2110-2112, 2113-2115, Приора

Артикул: AP 0107

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

  • Описание
  • Видео
  • Отзывы

Задняя независимая подвеска «AUTOPRODUCT» для ВАЗ 2108, 2109, 21099, ВАЗ 2110, 2111, 2112, ВАЗ 2113, 2114, 2115, ВАЗ 2170, 2171, 2172 (Лада-Приора).

Преимущества:

— исключается потеря контакта заднего внутреннего колеса с дорогой на виражах;

— стабильный контакт с разным дорожным покрытием и чёткий контроль автомобиля при манёврах;

— низкая неподрессоренная масса;

— повышенный комфорт при движении.

Используются оригинальные сайлентблоки «LEMFORDER» .


Устанавливается на автомобили с занижением подвески до -50 мм или с завышением до +15 мм.


Установка возможна только с доработкой гиба глушителя или с прямоточным глушителем АВТОПРОДУКТ.


Для установки потребуется:

— тормозная трубка, длина от 350 мм — 2 шт.

— гофрированная трубка с разрезом, внутренний диаметр 12 мм или 14 мм, длина 210 мм — 2 шт.

— хомут нейлоновый 5 х 350 мм — 2 шт.

Независимая задняя подвеска

Donatello
Новенький
  • 12 Авг 2011
  • #1
  • Donatello
    Новенький
    • 12 Авг 2011
  • #2
  • Новенький
    • 12 Авг 2011
  • #3
  • Особый гость
    • 13 Авг 2011
  • #4
  • sava2109@mail.ru
    Новенький
    • 13 Авг 2011
  • #5
  • BBC_081
    Бывалый
    • 13 Авг 2011
  • #6
  • Особый гость
    • 13 Авг 2011
  • #7
  • Новенький
    • 13 Авг 2011
  • #8
  • BBC_081
    Бывалый
    • 13 Авг 2011
  • #9
  • Особый гость
    • 13 Авг 2011
  • #10
  • BBC_081
    Учи:
    Торсионно-рычажная (полузависимая).Данный тип подвески представляет собой нечто среднее между подвеской на продольных рычагах и зависимой. В ней так же есть продольные рычаги и поперечина между ними, но расположена она не на оси колес, как в зависимой подвеске, а смещена вперед, ближе к опорам рычагов. При этом сама поперечина, помимо восприятия боковых сил, выполняет еще и функции стабилизатора, скручиваясь при разнонаправленном ходе колес. Для этого она имеет специальное сечение (обычно U-образное), делающее её жесткой на изгиб и податливой на кручение.

    НЕЗАВИСИМОЙ ТУТ И НЕТУ! БАЛКА ВСЁ И ПОРТИТ. Это даже в технарях проходят!

    BBC_081
    Бывалый
    • 13 Авг 2011
  • #11
  • BBC_081
    Бывалый
    • 14 Авг 2011
  • #12
  • dak77
    Активный автомобилист
    • 14 Авг 2011
  • #13
  • Прошу не путать независимые подвески с реактивной тягой и подвески торсионного типа.
    Спереди у меня у Вас стоит подвеска МакФерсон относящаяся к независимым подвескам.
    Т.е. сохраняюшие полную работоспособность и без реактивной тяги.
    Как и подвески на поперечных рычагах классик , мерседесов и т.п.,подвески маятникового типа поршей и ЗАЗ 995966968 и т.п.

    Подвески торсионного типа при нарушении целостности связи сторон неработоспособны -Наш задний мост,передняя подвеска лянчей,пеердний мост ЗАЗ 965966968 и т.п.- кстати у последних (ЗАЗ) стоит классический торсион слизанный 1 в 1 с ранних поршей.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Adblock
    detector
