Самодельный рассухариватель клапанов

Самодельный рассухариватель клапанов.

Самодельный рассухариватель клапанов изготовим своими руками.

При разборке и сборке любого двигателя, в большинстве случаев не обойдёшься только набором гаечных ключей. Осуществить разборку без специальных приспособлений если и удастся, то времени такая разборка займёт значительно больше, да и детали можно испортить. В этой статье мы рассмотрим, как изготовить простой рассухариватель клапанов, который позволит легко разобрать и собрать клапанный механизм, без порчи деталей и рук, и причём не снимая с головки двигателя впускной и выпускной коллекторы.

Многие гаражные умельцы, привыкшие к молотку, как к лучшему в мире инструменту, могут заявить: а зачем мне рассухариватель, я могу взять просто свечной ключ, наставить его на опорную тарелку пружины клапана, затем резко ударить молотком (чтобы пружина сжалась), и при этом сухарики вылетят и освободят клапан. А чтобы они не улетели в неизвестном направлении, (а купить их в магазине вряд ли удастся), всё это дело накрывают тряпкой, но всё равно, риск свободного полёта в никуда, всё же есть.

Метод этот работает, не спорю, но только при разборке, а как же сборка клапанного механизма? Да и зачем бить молотком по свечному ключу, который предназначен не для этого, да ещё с возможностью покалечить руку (особенно новичкам)? Когда совсем несложно изготовить простой и удобный рассухариватель, с которым работать будет одно удовольствие и без риска испортить детали и руки.

В статье «Ремонт головки цилиндров» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов).

Но у такого рассухаривателя есть два недостатка. Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки, только если сначала демонтировать распредвал и крышки его постелей. Ну а второй недостаток, это то, что рычаг этого рассухаривателя должен постоянно сжимать помощник, и бороться с упругостью пружин, пока вы пытаетесь в спешке вытащить пинцетом сухарики. Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.

В этой статье мы рассмотрим два простых рассухаривателя для отечественных машин, которые не имеют выше перечисленных недостатков, и которые кстати подойдут и для некоторых иномарок (у которых клапанный механизм как на ВАЗ 2108, 09). А если даже и не подойдут для головки какой то иномарки, например с более современной двухраспредвальной конструкцией — DOHC, или с более древней системой клапанного механихма с нижним распредвалом — ОHV, то более универсальный рассухариватель для таких машин я подробно описал вот в этой статье.

И единственный их недостаток, это то, что работать с этими рассухаривателями можно только на снятой с двигателя головки. Но ведь и рассухаривают клапана чаще всего уже при снятой с двигателя для ремонта головки. Зато главный плюс этих рассухаривателей, это то, что работа будет выполняться при сжатых в статике пружинах, а значит спокойно и не спеша, и без усилий помощника.

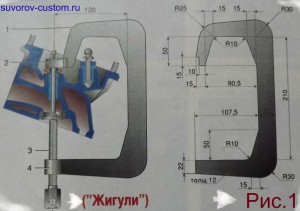

На рисунке 1 показан рассухариватель для всех Вазовских моделей классических Жигулей (от 01 до 07). А на рисунке 2 изображён рассухариватель для переднеприводных Вазовских машин (ВАЗ 2108, 09 и т.д.). Эти два рассухаривателя отличаются друг от друга не сильно, в основном размерами скоб и опорами 2. И как я уже говорил, если изменить эти размеры конкретно под нужную головку, то можно будет использовать рассухариватель и для импортной головки любой машины или мотоцикла.

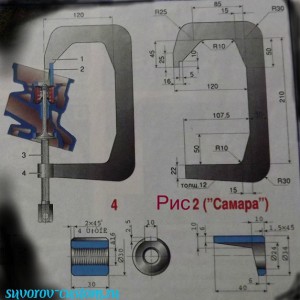

Как изготовить эти рассухариватели, думаю понятно из рисунков. Основная деталь это скоба, которую нужно будет вырезать из листового металла толщиной 12 — 14 мм. Винт 3 диаметром 14 — 16 мм можно сделать из покупного болта или шпильки, а можно заказать токарю. Опора 2 и гайка 4 вытачиваются на токарном станке (гайку можно купить готовую), а затем привариваются к скобе. Вырез в опоре можно будет сделать и без фрезеровщика, с помощью обычной «болгарки».

Надеюсь, когда вы изготовите один из этих самодельных и простых рассухаривателей клапанов, то разборка головки пойдёт намного быстрее и работать будет одно удовольствие; успехов всем.

Рассухариватель клапанов — как изготовить специнструмент своими руками?

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

  1. Рассухариватель клапанов незаменим при ремонте ГБЦ
  2. Как нельзя снимать сухарь клапана?
  3. Как снимать сухари своими руками?

Рассухариватель клапанов незаменим при ремонте ГБЦ

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента. Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков. Они представляют собой небольшой цилиндр, разделённый на две половинки. Внутри них поверхность имеет шип, который входит в паз клапана. Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

  • Рычаг;
  • удерживающий кронштейн;
  • кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.

Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Рассухариватель клапанов. Как изготовить своими руками

Любой автолюбитель периодически сталкивается с необходимостью выполнения качественного ремонта транспортного средства. Многие предпочитают доверять этот процесс профессионалам, но опытные водители выполняют все манипуляции самостоятельно. Но далеко не каждую неисправность можно эффективно исправить без помощи специальных приспособлений. Если необходимо качественно выполнить ремонт газораспределительного агрегата, то обязательно нужно иметь под рукой рассухариватель клапанов. Такое изделие поможет существенно облегчить манипуляции с головкой блока. Мастер сможет отжать пружину, чтобы беспрепятственно извлечь все сухари.

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины. Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов. Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Разновидности моделей

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

  • Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
  • Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг. Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком. Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

  • Классический сварочный аппарат.
  • Болгарку.
  • Две небольшие планки для производства кронштейнов.
  • Стандартную заготовку из прочного металла для рычага.
  • Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

  • Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
  • На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
  • Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
  • На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.

Ключ для рассухаривания клапанов

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.
Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.
После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.
После исследований интернета на эту тему, мне приглянулся вот этот:

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.
Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:
рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

Каждый автомобилист рано или поздно сталкивается с необходимостью ремонта своего автомобиля. Кто-то предпочитает доверить эту работу автосервису, а кто-то любит сам ремонтировать свое авто. Но не каждую поломку можно ликвидировать без помощи специальных приспособлений. Поэтому при необходимости разборки или сборки газораспределительного механизма автолюбителей интересует, как сделать рассухариватель клапанов своими руками.
Рассухариватель поможет значительно облегчить ремонт головки блока, или пригодится при замене маслосъемных колпачков. С его помощью можно легко отжать пружину, чтобы извлечь сухари. Конечно, приспособление для рассухаривания клапанов можно приобрести в автомагазине, но зачастую гораздо удобнее сделать его самостоятельно. В этом случае он будет полностью соответствовать Вашим требованиям.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

  • Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
  • Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

  • Болгарку;
  • Сварочный аппарат;
  • Планку из прочного металла для рычага;
  • Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
  • Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру.
Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Винтовая модель рассухаривателя клапанов

Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:

  • Болгарка;
  • Сварочный автомат;
  • 2 удлиненные гайки;
  • 2 длинных болта;
  • Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
  • Шайба, по диаметру подходящая к трубе.

Рассухариватель на струбцине

Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту.
Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.
Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.

Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

  • труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
  • две шпильки на 8 мм.
  • одна шпилька на 14 мм.
  • кусок полосы 4 х 40 мм.
  • гайки, шайбы, граверы на 8 мм.
  • болт на 8 мм.
  • гайки на 14 мм.
  • смазка
  • сварочный аппарат, электроды
  • УШМ (болгарка)
  • гаечные ключи
  • плоскогубцы
  • молоток
  • ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.

Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.

Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.

Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.

Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».

К ней же привариваю увеличенную шайбу на 8 мм.

К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.

Теперь собираю данный узел как на фото ниже.

Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.

Данное соединение помазал маслом для лучшего скольжения.
На шпильку 14 мм. накрутил гайку и приварил её. Собираю.
Вот что получилось.

В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.

Как сделать рассухариватель клапанов своими руками чертежи

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.

Неправильный метод набрал свою популярность из-за того, что раньше не существовало специального инструмента для рассухаривания. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно погнуть стержень клапана. Но дело даже не в том, что при текущем ассортименте специального инструмента не стоит обращаться к методу выбивания. Этим способом попросту невозможно провести обратную процедуру — засухаривание.

С-образное приспособление для рассухаривания используют только для клапанов уже демонтированных головок блока цилиндров.

Профессиональные модели рассухаривателей поставляются в наборе, в который входят:

1. Инструмент для рассухаривания;
2. Сменные упорные винты для изменения длины захвата;
3. Прижимные втулки наиболее актуальных размеров.

Перед ремонтом сначала подбираем сменный упорный винт необходимой длины захвата и прижимную втулку подходящего диаметра. Собираем конструкцию, после чего устанавливаем инструмент на клапан. С-образная форма инструмента позволяет добиться правильного расположения. Сжатие пружины осуществляется с помощью прижимного винта до тех пор, пока не освобождаются сухари. Извлекаем их при помощи телескопического магнита, пинцета, щипцов или иного подходящего для этого ручного инструмента.

Для снятия и установки сухарей рекомендуем набор, который состоит из щипцов различного размера с магнитной фиксацией. Прочие модели таких приспособлений работают схожим образом. Встречаются лишь небольшие конструктивные различия — например, сжатие может осуществляться рычажным воздействием. Не забывайте перед использованием смазывать резьбовые соединения инструмента.

Преимущества: доступная цена; универсальность; надежность; простота применения.
Недостатки: рассухаривание возможно только на снятой ГБЦ.

Далее рассмотрим съемники и приспособления для рассухаривания, которые позволяют рассухарить клапан без демонтажа головки блока цилиндров. Такие рассухариватели удобны и позволяют быстро провести операцию по замене маслосъемных колпачков.

Во время рассухаривания клапанов установленной головки следует позаботиться о подаче сжатого воздуха в рассухариваемый цилиндр. Это можно сделать, например, с помощью свечного адаптера для воздуха или иного приспособления, предусмотренного конструкцией рассухаривателя. Почему это так важно? Падение клапана в цилиндр может обернуться массой сложных проблем. Чтобы избежать этого, необходимо зафиксировать в так называемой верхней мертвой точке поршень цилиндра, а также обеспечить фиксацию коленчатого вала для защиты от его проворачивания. Отметим, что каждое из этих приспособлений можно использовать для рассухаривания клапанов и уже демонтированной головки.

Рассухариватель для верхневальных двигателей оснащено центральным штоком с резьбой, с помощью которого регулируется диапазон захвата. Для установки боковые зацепы заводятся за нижний виток пружины. Кольцевой упор встает на тарелку клапанной пружины. С помощью нажимного рычага осуществляется механическое воздействие, которое смещает ее вниз, освобождая сухари.

Преимущества: доступная цена; рассухаривание без снятия ГБЦ; удобство и простота использования; высокая скорость работы.
Недостатки: подходит только для определенного вида двигателей (OHV, OHC, CVH и схожие).

Для 16-клапанных двигателей целесообразнее всего использовать винтовые рассухариватели с фиксацией направляющего стержня в свечном отверстии. К примеру, рассухариватель для двигателей с центральными свечными каналами. Приспособление представляет собой сборную конструкцию, которая состоит из направляющих, втулок, различных винтов, штуцера для подачи сжатого воздуха и других элементов.
Полный список комплектации рассухаривателя для 16-клапанных двигателей с центральным расположением свечей:

1. Направляющая рассухаривателя;
2. Штуцер для сжатого воздуха;
3. Резьба 14 и 18 мм;
4. Нажимной винт;
5. Нажимные втулки диаметром 23, 25, 30 мм;
6. Ключ;
7. Опорные втулки для свечных колодцев;
8, 9. Регулировочные винты.

В свечное отверстие устанавливаем опорную втулку и направляющую, после чего соединяем направляющую с остальной конструкцией рассухаривателя. Пружина клапана сжимается вращением винта. Не забываем про подачу сжатого воздуха. Для этого необходимо зафиксировать коленчатый вал и поршень в верхней мертвой точке цилиндра при помощи специального приспособления, которое приобретается отдельно. И, наконец, сжав пружину, извлекаем сухари. Для этого очень удобно использовать телескопический магнит Licota.

Преимущества: рассухаривание без снятия ГБЦ; компромиссная цена; удобство и простота использования; «свободные руки» при работе; высокая скорость выполнения операций.

Недостатки: подходит только для двигателей с центральным расположением свечей.

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

Рассухариватель клапанов незаменим при ремонте ГБЦ

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента. Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков. Они представляют собой небольшой цилиндр, разделённый на две половинки. Внутри них поверхность имеет шип, который входит в паз клапана. Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

  • Рычаг;
  • удерживающий кронштейн;
  • кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.

Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом. Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются. После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

  • Металлический профиль или листовой металл толщиной 10-15 мм;
  • Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
  • Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

  • Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
  • Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
  • Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
  • Два болта 6х25 мм с гайками и шайбами;
  • Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

  • Болгарка или ножовка по металлу;
  • Сварочный аппарат (придется сделать несколько швов по 2-3 см);
  • Тиски;
  • Дрель и сверла по металлу;
  • Гаечные ключи.

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

  1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
  2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе — на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
  3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
  4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

  • винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
  • рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

  • Металлический профиль или листовой металл толщиной 10-15 мм;
  • Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
  • Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

  • Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
  • Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
  • Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
  • Два болта 6х25 мм с гайками и шайбами;
  • Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

  • Болгарка или ножовка по металлу;
  • Сварочный аппарат (придется сделать несколько швов по 2-3 см);
  • Тиски;
  • Дрель и сверла по металлу;
  • Гаечные ключи.

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

  1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
  2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
  3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
  4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Рассухариватель клапанов ВАЗ-2108 и др.

Данным рассухаривателем клапанов можно максимально быстро рассухарить клапана на снятой ГБЦ, при этом прилагая минимум усилий, а шлифованная поверхность ГБЦ под прокладку останется без каких-либо повреждений. Рассухариватель регулируется по углу наклона под различные ГБЦ, а ширину и длину нужно сделать под планируемую ГБЦ, либо сделать с запасом, или совсем не делать основание, просто прикрутив стойки с уголками к верстаку. Рекомендую всем, кто занимается ремонтом авто! Прост в изготовлении, удобен в использовании!

Состав: 3D Сборка с входящими в неё деталями.

Софт: SolidWorks 13 SP0

Дата: 2015-01-20

Просмотры: 2 561

241 Добавить в избранное

  • 3D Модели
  • ВАЗ-2108
  • ГБЦ
  • Приспособление
  • рассухариватель
  • Рассухариватель клапанов

Еще чертежи и проекты по этой теме:

Софт: КОМПАС-3D 16

Состав: 3D модель импортирована, без истории построения

Софт: КОМПАС-3D 16

Состав: 3D сборка, структурные компоненты (детали).

Софт: КОМПАС-3D 15

Состав: Рассухариватель клапанов (СБ), Деталировка (скоба, пластина, гайка, винт, упор), 3D Сборка

Софт: Autodesk Inventor 13

Состав: 3D Сборка

Софт: SolidWorks 13 учебная

Состав: 3D сборка в том виде как на картинке

Дата: 2015-01-20

Просмотры: 2 561

241 Добавить в избранное

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Скачать PDF

Сталкивающиеся с ремонтом двигателя автомобилисты часто интересуются, как сделать рассухариватель клапанов своими руками. Ведь наличие этого приспособления, не только ускорит процесс работы, но и значительно его облегчит. Конечно, некоторые умельцы пользуются для снятия сухарей с клапанов свечным ключом и молотком. Такой метод не является идеальным.

Зачастую сухари разлетаются, и найти потеряшку не представляется возможным. Также, при сильном ударе имеется риск погнуть тарелку клапана, что вызовет необходимость покупать комплект целиком. Это приведет к дополнительным расходам. Значительно проще сделать приспособление, и в дальнейшем не испытывать проблем с ремонтом.

Содержание

  • Устройство
  • Рычажный рассухариватель
  • Винтовой рассухариватель

Устройство

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

    Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

  • Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.
  • Второй тип сделать сложнее, но он значительно удобнее. Правда, рычажный можно применять практически на любых моделях моторов.

    Рычажный рассухариватель

    Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера. Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам. Одна будет примерно в 2 раза короче. От трубы отрезают кусок около 3 сантиметров, и приваривают к ней короткую планку. Получившуюся конструкцию подвижно соединяют с длинной планкой, к которой приделывается ручка.

    Работает эта система следующим образом: трубу надставляют на тарелку клапана. Конец длинной планки зацепляют за край головки, и нажимают на ручку, пружина уходит вниз, что позволяет пинцетом извлечь сухари.

    Винтовой рассухариватель

    Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

    • Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
    • Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
    • Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
    • Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
    • Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.

    Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.

    Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

    Заключение. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

    Рассухариватель клапанов.

    Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

    Что такое рассухариватель клапанов?

    Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

    Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

    Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

    Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

    Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

    Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

    Как рассухаривать клапана правильно?

    По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

    Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

    Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

    Как неправильно снимать сухари?

    Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

    Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

    Ссылка на основную публикацию
    Adblock
    detector
