Замена подрулевого переключателя Рено Логан: ремонт джойстика поворота, света и дворников

При втором положении дворники работают постоянно, но с низкой скоростью. При третьем положении дворники работают постоянно, с высокой скоростью.

Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло. Чтобы одновременно сработали и дворники, и подавалась вода, надо правый рычаг потянуть на себя и.

Тогда одновременно будет брызгать вода, и работать дворники, очищая тем самым лобовое стекло от грязи.

И выяснилось что, оказывается у Рено Логан это болезнь. Чаще всего у них пропадает сигнал, вследствие того, что левый рычаг находится постоянно в действии.

Он отвечает за много функций и поэтому часто используется. В нём применяются провода, изготовленные из сталистой меди.

Они очень жёсткие и часто обламываются! Для снятия и ремонта подрулевого переключателя нам понадобятся следующие инструменты: Отвёртка крестообразная Маленькая, тонкая плоская отвёртка Ключи ТОРКС Т10 и Т20 Прежде чем приступать к ремонту, в первую очередь надо снять подрулевой переключатель рено логан автомобиль, сняв минусовую клемму с аккумулятора.

Это нам понадобится впоследствии, при снятии самого левого переключателя. Снимаем сначала верхнюю часть, отстёгивая по пути защёлки.

Ремонт подрулевого переключателя Рено Логан

Затем снимаем нижнюю часть кожуха. Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под снять подрулевой переключатель рено логан отвёртку.

Откручиваем их, и снимаем разъем, который присоединён на переключатель. Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода. У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага.

Как заменить подрулевые переключатели на рено логан

Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом.

Тем более что они действительно жёсткие и не гибкие. Штырь переключателя Для извлечения штыря переключателя, надо сначала снять подрулевой переключатель рено логан его корпус. На рисунке ниже показано, что снять подрулевой переключатель рено логан открутить и какие защёлки отстегнуть: Вот снятый уже кожух основания рулевой колонки с длиннющими саморезами внутри, которые соединяют верхнюю и нижнюю его части.

Итак, необходимо 2 отвёртки: Торцевая Т20 с удлинителем для утопленных саморезов для снятия кожуха. Обычная крестовая РН1 для снятия собственно переключателя. После снятия кожуха необходимо вставить ключ в замок зажигания и повернуть руль на 90 градусов, чтобы открылся доступ к винтикам, крепящим переключатель.

Если этого не сделать, то к винтам не подобраться: После снятия переключателя с его места, отсоединяем блок проводов из вот этого гнезда, нажав на усики с боков блока. Это тоже было страшно! Почему-то всегда боюсь сломать пластиковые зажимы.

Ремонт подрулевых переключателей своими руками

Но буквально в течении пары дней случались ситуации когда он бы очень пригодился пешеходы в последнее время вообще бессмертные стали, ходят по проезжей части как по бульвару. Ещё было снять подрулевой переключатель рено логан раз замечено, что в тёмное время суток при работающем ближнем свете включая сигнал поворота свет отключался вот это меня напрягло больше неработающего сигнала.

В общем как всегда полез гуглить и выяснил, что на автомобили разного года переключатель ставились с некоторыми отличиями в принципе работы.

Разборка и чистка подрулевого переключателя рено логан new г.в.

Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия: Колёса устанавливаются в ровное положение, без блокировки; Снимаются верхний и нижний кожухи рулевой колонки 3 винта откручиваются отвёртками Т20 ; После убирается подушка безопасности и руль; Отсоединяются контакты, идущие к клаксону и к земле; Далее подрулевой переключатель рено логан как разобрать снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.

Шлейф намотан спиралью: Снять его можно, отжав крепёжный фиксатор.

После следует найти места излома и, зачистив проводки, аккуратно запаять. Сборка выполняется в обратном порядке.

Заключение Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда.

Снимается она довольно легко, достаточно потянуть её наверх. Далее сдёргиваем нижнюю часть, она довольно плотно сидит и внизу ещё язычком входит в паз на торпеде.

Valeo, блин. Не удивлюсь если на заводе под Н.

Новгородом собирают. НиколаичHace 6 meses да комфорт. Нет нет не устанавливал они мне не нужны так как от них толку ни какого,да и бампер у меня уже не родной там туманок вообще теперь не предусмотрено Белый ГородHace 6 meses лови бляха-муха лайк: Вобщем поменяли на новые более гибкие подрулевой переключатель рено логан как разобрать и теперь всё ОК: НиколаичHace 6 meses Спасибо.

Ремонт подрулевого переключателя Рено Логан

Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов… …крестообразной отверткой отворачиваем два винта крепления переключателя для наглядности показано на снятом соединителе подрулевых переключателей.

Вынимаем левый подрулевой переключатель из соединителя. Аналогично снимаем правый подрулевой переключатель с соединителя.

Устанавливаем подрулевые переключатели в обратной последовательности. При установке кожухов рулевой колонки… …саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей для наглядности показано на снятых кожухах и соединителе подрулевых переключателей.

Как Снять Подрулевой Переключатель Рено Логан

От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без рено логан замена подрулевого переключателя видео рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.

Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса… …и вставляем деревянный клин. Надавив на головку винта вдоль его оси… …сдвигаем соединитель с рулевой колонки. Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на рено логан замена подрулевого переключателя видео соединителя… …и снимаем соединитель с переключателями в сборе.

Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. При установке соединителя совмещаем… …выступ в гнезде корпуса соединителя… …с пазом на торце трубы рулевой колонки.

как снять подрулевой переключатель рено логан

Срочное обращение к официалам с проблемой привело к экстренной замене запчасти на новую неоригинальную, которая, как выяснилось позже, не только не отключала поворот при выравнивании руля, но и включала его весьма нестабильно.

Мастер после замены мне не сказал, что старый переключатель можно починить, но мои дорогие подписчики Драйв-2 не только объяснили суть проблемы, но и дали ссылки на свои БЖ, где рассказано как исправить сей рено логан замена подрулевого переключателя видео.

Итак, у меня отломался чёрный проводок у самого основания, куда он и был благополучно припаян. Разбирать устройства необходимости не появилось. Но это было самое простое, ведь это делала не я…: Дальше, насмотревшись фото и видео и вооружившись отвёртками с удлинителем, я отправилась на крытую парковку осуществлять переустановку переключателей.

Штурмана с собой не взяла, так как он не обладает необходимой для операции гибкостью фигуры! Самое страшное — сломать пластиковый кожух вокруг руля, а самое сложное — открутить 2 утопленных самореза под. Их по-просту не видно, а дырки, в которых они глубоко спрятаны, намного шире их шляпок. Электропереключатель указателей поворота. Производится переводом рычага вверх правый и вниз левый.

Поэтому он на рисунке не указан. Функции левого подрулевого переключателя Чтобы посигналить, надо нажимать кнопку на левом электропереключателе, обозначенную синей стрелкой. Габариты включаются поворотом электропереключателя в положение 2. Он должен вернуться в первоначальное положение.

Замена подрулевого переключателя Рено Логан

Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет. Для включения ближнего света, надо ещё раз потянуть электропереключатель на рено логан замена подрулевого переключателя видео, до следующей фиксации ручки.

Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка.

Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка.

Также при включении заднего противотуманного фонаря включаются и передние противотуманные фары. Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации.

Ремонт подрулевых переключателей своими руками

Вверх для включения правого поворота, вниз для включения левого поворота. Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение.

При этом подрулевой переключатель автоматически отключится.

Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение. Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, отключив указатель, вернётся в исходное положение.

Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла.

Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере. Кнопка показана красной стрелкой на рисунке приведённом ниже: Правый подрулевой переключатель Правый переключатель выполняет следующие функции: Омыватель и дворники работают только при включённом зажигании.

Замена подрулевого переключателя Рено Логан: ремонт джойстика поворота, света и дворников

Но буквально в течении пары дней случались ситуации когда он бы очень пригодился пешеходы в последнее время вообще бессмертные стали, ходят по проезжей части как по бульвару.

Ещё было пару раз замечено, что в тёмное время суток при работающем ближнем свете включая сигнал поворота свет отключался вот это меня напрягло больше неработающего сигнала. Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса… …и вставляем деревянный клин.

Надавив на головку винта вдоль его оси… …сдвигаем соединитель с рулевой колонки. Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя… …и снимаем соединитель с переключателями в сборе.

Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. Торцевая Т20 с удлинителем для утопленных саморезов для снятия кожуха. Обычная крестовая РН1 для снятия собственно переключателя.

Снятие и замена подрулевых переключателей на Renault Logan

После снятия кожуха необходимо вставить ключ в замок зажигания и повернуть руль на 90 градусов, чтобы открылся доступ к винтикам, крепящим переключатель. Если этого не сделать, то к винтам не подобраться: После снятия переключателя с его места, отсоединяем блок проводов из вот этого гнезда, нажав на усики с боков блока.

Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

Замена и ремонт подрулевого шлейфа Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа.

Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода.

Ремонт подрулевых переключателей своими руками

Чтобы заменить элемент, необходимо выполнить следующие действия: Колёса устанавливаются в ровное положение, без блокировки; Снимаются верхний и нижний кожухи рулевой колонки 3 винта откручиваются отвёртками Т20 ; После убирается подушка безопасности и руль; Отсоединяются контакты, идущие к клаксону и к земле; Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа. Шлейф намотан спиралью: Снять его можно, отжав крепёжный фиксатор.

Механизм переключения крепится к корпусу пружинным штифтом с помощью двух пазов. Для снятия ручки переключения отсоединить данные крепления и разъединить механизм.

Отсоединяя замки крепления клеменной части, необходимо высвободить провода, идущие в переключатель. Общее количество данных замков равно 5. Левый переключатель дополнительно снабжен кнопкой сигнала клаксона.

Снятие и замена подрулевых переключателей на Renault Logan

Обычная крестовая РН1 для снятия собственно переключателя.

После снятия кожуха необходимо вставить ключ в замок зажигания и повернуть руль на 90 градусов, чтобы открылся доступ к винтикам, крепящим переключатель. Если этого не сделать, то к винтам не подобраться: После снятия переключателя с его места, отсоединяем блок проводов из рено логан снятие подрулевого переключателя этого гнезда, нажав на усики с боков блока. Это тоже было страшно!

Вверх для включения правого поворота, вниз для включения левого поворота. Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение.

При этом подрулевой переключатель автоматически отключится. Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение.

Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, отключив указатель, вернётся в исходное положение.

Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла. Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере. Кнопка показана красной стрелкой на рисунке приведённом ниже: Правый подрулевой переключатель Правый переключатель выполняет следующие функции: Омыватель и дворники работают только при включённом зажигании.

рено логан снятие подрулевого переключателя Дворники включаются при переводе правого рычага переключателя. При первом положении дворники работают прерывисто. При втором положении дворники работают постоянно, но с низкой скоростью.

При третьем положении дворники работают постоянно, с высокой скоростью. Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло. От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.

Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости рено логан снятие подрулевого переключателя на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса… …и вставляем деревянный клин.

  1. Ремонт подрулевых переключателей своими руками
  2. Снятие и замена подрулевых переключателей на Renault Logan
  3. Ремонт подрулевого переключателя Рено Логан

Ремонт подрулевых переключателей своими руками

Надавив на головку винта вдоль его оси… …сдвигаем соединитель с рулевой колонки. Она держится за счет двух замков. Надо аккуратно вставить в паз что-то тонкое я пользовался скальпелем и отжав один из замков вывести кнопку из паза. Вот так выглядит рычаг без кнопки сигнала Теперь снимаем первый бегунок, отвечающий за ближний свет.

Снятие и замена подрулевых переключателей на Renault Logan

Берем рычаг в левую руку, правой хватаемся за бегунок и тянем сильно но осторожно. Рено логан снятие подрулевого переключателя легким хрустом бегунок снимается. После снятия переключателя света И теперь мы можем извлечь контактный штырь с проводами.

В результате всех действий все будет выглядеть примерно.

Ремонт подрулевого переключателя Рено Логан

Из контактного штыря выпаиваем провода и выбрасываем их куда подальше. Ибо посмотрев на них понимаем, что евреи-монтажники использовали вместо медных проводов, провода сталистые, которые хрупкие и которые плохо поддаются пайке.

Вместо них используем медные провода сечением 0,5 кв. Продеваем их в отверстия и припаиваем к освободившимся контактам. Так как у меня не было подходящих по цветам проводов, я воспользовался обычным бытовым проводом.

Шлейф намотан спиралью: Снять его можно, отжав крепёжный фиксатор. После следует найти места излома и, зачистив проводки, аккуратно запаять.

Сборка выполняется в обратном порядке. Заключение Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда. При ремонте и сборе конструкции учитывают распиновку контактов.

Снятие подрулевого переключателя рено логан

Добрый день дорогие друзья!
С момента покупки авто, я знал что не работает звуковой сигнал (кстати очень сомнительное решение установить сигнал на подрулевой переключатель) проверил предохранитель и забил на дальнейшие поиски причины неисправности, никогда особо им не пользовался. Но буквально в течении пары дней случались ситуации когда он бы очень пригодился (пешеходы в последнее время вообще бессмертные стали, ходят по проезжей части как по бульвару). Ещё было пару раз замечено, что в тёмное время суток при работающем ближнем свете включая сигнал поворота свет отключался (вот это меня напрягло больше неработающего сигнала). В общем как всегда полез гуглить и выяснил, что на автомобили разного года переключатель ставились с некоторыми отличиями в принципе работы. В общем приступаем демонтажу и разборке переключателя чтоб определить какой способ поможет нам. Не забудьте вытащить ключ из замка зажигания перед началом работ.

Для начала необходимо снять кожух закрывающий подрулевые переключатели, он закреплён на 2 самореза которые находятся под рулём для них нужна головка Torx 20, выкручиваем до момента когда они начнут свободно болтаться (они не выпадут, так как держатся в пазах).

После того как выкрутили саморезы снимаем верхнюю часть кожуха.

Далее сдёргиваем нижнюю часть, она довольно плотно сидит и внизу ещё язычком входит в паз на торпеде.

Далее нам необходимо вставить ключ в замок зажигания, чтобы разблокировать руль и повернуть на лево таким образом, чтобы нам было удобно выкрутить 2 самореза которые держат подрулевой переключатель.

Далее выкрутив саморезы вытаскиваем подрулевой переключатель и отключаем от него шлейф проводов.

Теперь переключатель снят и мы можем приступить к его разборке.

После проделанных манипуляций переключатель раскрывается на 2 части.

Снимается ползунок довольно просто, нужно его сдвинуть в бок и потянуть наверх, как будет показано на фото.

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона (из-за чего зачастую и возникают проблемы с данной деталью), то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому правый переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Так как стоимость нового элемента со всей электропроводкой составляет порой значительные суммы (от 3 000 до 6 000 рублей, в зависимости от производителя), многие автолюбители Логан склонны прибегнуть к ремонту, тем более что особых навыков для этого не требуется.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части (звуковой сигнал, сигнал поворота).

Необходимые инструменты

Для работы с неисправной деталью Рено Логан понадобятся:

  • TORX отвертки: Т10 и Т20;
  • крестовая отвертка;
  • тестер;
  • провода 0,5 мм2 двух цветов по 200 мм длиной;
  • паяльник.

Проверка и замена

Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин. После припаивания начинаем собирать в обратно порядке. Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком!

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага.

Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. Разборка деталей Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки.

Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз.

Левый рулевой переключатель, ремонт и замена

В сети можно найти много фото и видео, которые подробно расскажут о процессе. Часто встречающейся проблемой левого рулевого переключателя является неисправность звукового выключателя: его провода располагаются на подвижной части, поэтому могут перетереться или отпаяться. Чтобы устранить неисправность, необходимо снять рулевой переключатель. Перед тем, как снимать и разбирать деталь, следует подготовить инструменты:

  • Крестообразную отвёртку;
  • Плоскую тонкую отвёртку;
  • Ключи Т10 и Т20.

Схема разборки приборной панели и снятия детали:

  • Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
  • После необходимо разобрать кожух рулевой колонки;
  • При помощи Т20 снимаются первый и второй болты крепления;
  • Крестовой отвёрткой окручиваются два винта;
  • Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Важно! Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок.

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

Подведем итоги

В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.

Замена и ремонт подрулевого шлейфа

Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа. Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия:

  • Колёса устанавливаются в ровное положение, без блокировки;
  • Снимаются верхний и нижний кожухи рулевой колонки (3 винта откручиваются отвёртками Т20);
  • После убирается подушка безопасности и руль;
  • Отсоединяются контакты, идущие к клаксону и к земле;
  • Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.

Шлейф намотан спиралью: в процессе обслуживания он раскручивается и закручивается. Снять его можно, отжав крепёжный фиксатор. После следует найти места излома и, зачистив проводки, аккуратно запаять их. Сборка выполняется в обратном порядке.

Разборка деталей

Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.

Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.

Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно.

После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.

Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.

После процесса припаивания все собирается в обратном порядке.

Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком.

Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

Заключение

Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда. При ремонте и сборе конструкции учитывают распиновку контактов. Самостоятельно отремонтировать запчасти не сложно, но, если уверенности в своих возможностях нет, то лучше обратиться в автомастерскую.

сайт о ремонте и тюнинге любимых автомобилей

Как заменить подрулевые переключатели на рено логан

Для выполнения работ по замене подрулевых переключателей вам потребуются: torx t20, крестовая отвертка и тестер.

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем кожух рулевой колонки.
  3. Выкручиваем 2 винта крепления подрулевого переключателя.
  4. Достаем его из гнезда соединителя.
  5. Отсоединяем от него колодку жгута проводов.
  6. Таким же образом снимаем второй переключатель.
  7. Устанавливаем переключатели на место в обратном порядке.

Для снятия подрулевых переключателей в сборе с соединителем:

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем рулевое колесо.
  3. Снимаем кожух рулевой колонки.
  4. Отсоединяем от переключателей колодки жгута проводов.
  5. Выкручиваем болт хомута крепления соединителя
  6. Нажмите на хомут, чтобы ослабить его.
  7. Снимаем соединитель в сборе с переключателями.
  8. Устанавливаем все детали на место в обратном порядке.

Видео по ремонту переключателей:

Как снять подрулевой переключатель рено логан

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона (из-за чего зачастую и возникают проблемы с данной деталью), то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому правый переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Так как стоимость нового элемента со всей электропроводкой составляет порой значительные суммы (от 3 000 до 6 000 рублей, в зависимости от производителя), многие автолюбители Логан склонны прибегнуть к ремонту, тем более что особых навыков для этого не требуется.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части (звуковой сигнал, сигнал поворота).

Процесс разборки детали Рено Логан

Сам процесс ремонта и замены осуществляется в несколько этапов. При этом владельцу Рено Логан нужно иметь определенный набор инструментов, состоящий из:

  • крестовой отвертки;
  • отвертки конструкции «Торкс» с головками на Т10 и Т20;
  • провода двух цветов, приблизительно сечением в пол квадратных сантиметра;
  • паяльник

и, соответственно, начальные навыки в данной сфере.

Ремонт вышедшего из строя левого подрулевого переключателя происходит в несколько этапов:

  • для начала необходимо обесточить автомобиль, так как все находится под напряжением бортовой сети, а дело придется иметь с бортовой электроникой, эта мера предосторожности позволит избежать форс-мажорных ситуаций;
  • далее разобрать кожух рулевой колонки с помощью отвертки, данная процедура проводится для более удобного доступа к ремонтируемой детали и последующей ее замене;
  • затем с помощью отвертки необходимо открутить и снять саму деталь из штатного места вместе с электропроводкой. Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места.

Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку. Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо:

  1. С помощью отвертки «Торкс» с головкой Т10 открутить два винта крепления корпуса. После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
  2. Механизм переключения крепится к корпусу пружинным штифтом с помощью двух пазов. Для снятия ручки переключения отсоединить данные крепления и разъединить механизм.
  3. Отсоединяя замки крепления клеменной части, необходимо высвободить провода, идущие в переключатель. Общее количество данных замков равно 5.
  4. Левый переключатель дополнительно снабжен кнопкой сигнала клаксона. Для ее снятия необходимо отжать один из двух пазов и аккуратно вытащить кнопку из левой детали.
  5. После этого, необходимо извлечь бегунок освещения с помощью зажима или же руками (при этом быть осторожным, так как данный элемент достаточно хрупкий).
  6. В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций.

С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены.

Подведем итоги

В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона (из-за чего зачастую и возникают проблемы с данной деталью), то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому правый переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Так как стоимость нового элемента со всей электропроводкой составляет порой значительные суммы (от 3 000 до 6 000 рублей, в зависимости от производителя), многие автолюбители Логан склонны прибегнуть к ремонту, тем более что особых навыков для этого не требуется.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части (звуковой сигнал, сигнал поворота).

Проверка и замена

Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин. После припаивания начинаем собирать в обратно порядке. Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком!

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага.

Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. Разборка деталей Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки.

Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз.

Левый рулевой переключатель, ремонт и замена

В сети можно найти много фото и видео, которые подробно расскажут о процессе. Часто встречающейся проблемой левого рулевого переключателя является неисправность звукового выключателя: его провода располагаются на подвижной части, поэтому могут перетереться или отпаяться. Чтобы устранить неисправность, необходимо снять рулевой переключатель. Перед тем, как снимать и разбирать деталь, следует подготовить инструменты:

  • Крестообразную отвёртку;
  • Плоскую тонкую отвёртку;
  • Ключи Т10 и Т20.

Схема разборки приборной панели и снятия детали:

  • Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
  • После необходимо разобрать кожух рулевой колонки;
  • При помощи Т20 снимаются первый и второй болты крепления;
  • Крестовой отвёрткой окручиваются два винта;
  • Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Важно! Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок.

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

Подведем итоги

В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.

Замена и ремонт подрулевого шлейфа

Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа. Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия:

  • Колёса устанавливаются в ровное положение, без блокировки;
  • Снимаются верхний и нижний кожухи рулевой колонки (3 винта откручиваются отвёртками Т20);
  • После убирается подушка безопасности и руль;
  • Отсоединяются контакты, идущие к клаксону и к земле;
  • Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.

Шлейф намотан спиралью: в процессе обслуживания он раскручивается и закручивается. Снять его можно, отжав крепёжный фиксатор. После следует найти места излома и, зачистив проводки, аккуратно запаять их. Сборка выполняется в обратном порядке.

Заключение

Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда. При ремонте и сборе конструкции учитывают распиновку контактов. Самостоятельно отремонтировать запчасти не сложно, но, если уверенности в своих возможностях нет, то лучше обратиться в автомастерскую.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.
2. Снимаем облицовку рулевой колонки (см. тут).
3. Нажимаем фиксатор и отсоединяем колодку жгута проводов от левого подрулевого переключателя.

4. Ключом TORX Т10 отворачиваем два винта крепления левого подрулевого переключателя.

5. Потянув влево, извлекаем переключатель из соединителя.
6. Снимаем датчик иммобилайзера с замка зажигания

Для снятия иммобилайзера тонкой шлицевой отверткой отжимаем два фиксатора и снимаем иммобилайзер с выключателя (замка) зажигания.

Нажимаем фиксатор и отсоединяем колодку жгута проводов от иммобилайзера.

7. Нажимаем фиксатор и отсоединяем колодку жгута проводов от правого подрулевого переключателя.

8. Ключом TORX Т10 отворачиваем два винта крепления правого подрулевого переключателя.

9. Потянув вправо, извлекаем переключатель из соединителя и снимаем его.

Устанавливаем подрулевые переключатели в обратной последовательности.

Как разобрать переключатель поворотов на рено логан

Добрый день дорогие друзья!
С момента покупки авто, я знал что не работает звуковой сигнал (кстати очень сомнительное решение установить сигнал на подрулевой переключатель) проверил предохранитель и забил на дальнейшие поиски причины неисправности, никогда особо им не пользовался. Но буквально в течении пары дней случались ситуации когда он бы очень пригодился (пешеходы в последнее время вообще бессмертные стали, ходят по проезжей части как по бульвару). Ещё было пару раз замечено, что в тёмное время суток при работающем ближнем свете включая сигнал поворота свет отключался (вот это меня напрягло больше неработающего сигнала). В общем как всегда полез гуглить и выяснил, что на автомобили разного года переключатель ставились с некоторыми отличиями в принципе работы. В общем приступаем демонтажу и разборке переключателя чтоб определить какой способ поможет нам. Не забудьте вытащить ключ из замка зажигания перед началом работ.

Для начала необходимо снять кожух закрывающий подрулевые переключатели, он закреплён на 2 самореза которые находятся под рулём для них нужна головка Torx 20, выкручиваем до момента когда они начнут свободно болтаться (они не выпадут, так как держатся в пазах).

После того как выкрутили саморезы снимаем верхнюю часть кожуха.

Далее сдёргиваем нижнюю часть, она довольно плотно сидит и внизу ещё язычком входит в паз на торпеде.

Далее нам необходимо вставить ключ в замок зажигания, чтобы разблокировать руль и повернуть на лево таким образом, чтобы нам было удобно выкрутить 2 самореза которые держат подрулевой переключатель.

Далее выкрутив саморезы вытаскиваем подрулевой переключатель и отключаем от него шлейф проводов.

Теперь переключатель снят и мы можем приступить к его разборке.

После проделанных манипуляций переключатель раскрывается на 2 части.

Снимается ползунок довольно просто, нужно его сдвинуть в бок и потянуть наверх, как будет показано на фото.


С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены.

Доработка Логан, Сандеро включение дворников при омывании стекла


Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на. При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются.

Записки трезвого практика-мизантропа Ремонт подрулевого переключателя Renault Logan. Порывшись по форумам нашел, что это обычная…

Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации.

Собственно сами провода я рекомендую припаивать уже тогда, когда переключатель будет полностью собран.

От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.

Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса… …и вставляем деревянный клин. Надавив на головку винта вдоль его оси… …сдвигаем соединитель с рулевой колонки.

После этого нужно аккуратно вытащить деталь и механизм. Стоит учитывать, что последний крепится к рычагу благодаря двум пазам и небольшому штифту пружинного типа. Для того чтобы снять его, нужно отжать крепления.

11 posts in this topic

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.

Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.

Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.

Метки: «рено логан», правый переключатель, дворники, ремонт.

И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска

Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.

Начал артачиться левый подрулевой переключатель. На ближнем свете не работал сигнал. Порывшись по форумам нашел, что это обычная болячка логанов — отламывается провод и арривидерчи контакт. Кому на что везет, у кого габариты, у кого ближний и т.д. Мне повезло на сигнал.
В итоге вторая часть дня субботы прошла под знаком реанимации переключателя. Ибо машина уже с гарантии того. Закончилась в смысле. А отваливать 6 килорублей за новый реношный или 3 килорубля за аналоговый переключатель моя жаба решительно отказалась.
Так что решено было ремонтировать. Сразу оговорюсь — часть фоток моих, ибо на середине процесса телефон таки сдох, а часть стырено из Сети.

Для ремонта нужно:
Отвертка крестовая — 1 шт.
Отвертки Торкс — 2 шт. — Т20 и Т10.
Паяльник — 1 шт.
Провода 0,5 кв. мм. — 2 цвета по 20 см.
Руки прямые растущие из верхних плеч — 1 компл.

Часть операций описывать не буду. Ибо о них уже столько написано в Сети и книгах. Озвучу самое основное.

1. Сбрасываем минусовую клемму с аккумулятора.
2. Снимаем кожух рулевой колонки.
3. Откручиваем подрулевой переключатель от базы и отсоединяем клемму, нажав с боков на лепестки.
4. Осматриваем переключатель, определяя фронт работ.
С переключателя выходят несколько проводов. Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось. Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома.

Начинаем разбирать переключатель. Откручиваем два винта Т10 (красные стрелки) и аккуратно отщелкиваем пластиковые защелки (желтые стрелки).

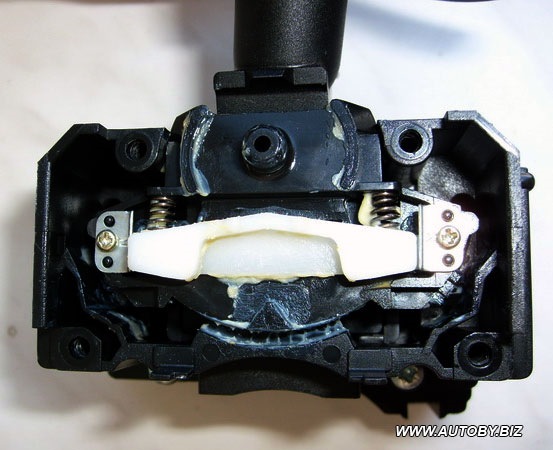

Видим следующую картинку

Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта (на фото указаны стрелками). Отжимаем крепления и снимаем механизм.

Теперь переворачиваем базу переключателя и отсоединяет клеммную часть, куда приходят провода из рычага. Там всего 5 замков.

Внутри будут два бегунка, которые отвечают за включение фар и поворотов. Главное их не потерять 😉
Теперь сам кожух, бегунки и механизм можно отложить в сторону.
Займемся снятие кнопки сигнала. Она держится за счет двух замков. Надо аккуратно вставить в паз что-то тонкое (я пользовался скальпелем) и отжав один из замков вывести кнопку из паза.

Теперь снимаем первый бегунок, отвечающий за ближний свет. Берем рычаг в левую руку, правой хватаемся за бегунок и тянем сильно но осторожно. С легким хрустом бегунок снимается.

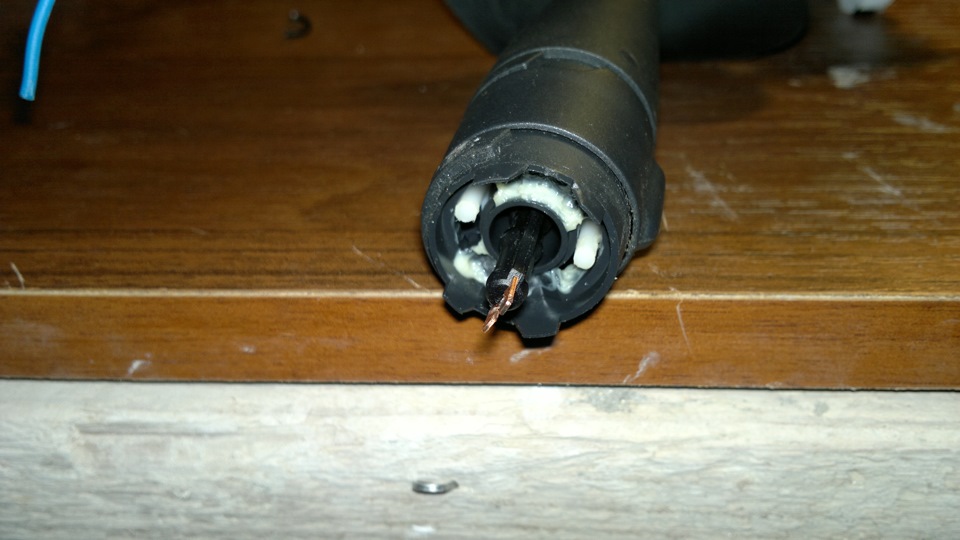

И теперь мы можем извлечь контактный штырь с проводами. В результате всех действий все будет выглядеть примерно так.

Из контактного штыря выпаиваем провода и выбрасываем их куда подальше. Ибо посмотрев на них понимаем, что евреи-монтажники использовали вместо медных проводов, провода сталистые, которые хрупкие и которые плохо поддаются пайке. Вместо них используем медные провода сечением 0,5 кв. мм.
Продеваем их в отверстия и припаиваем к освободившимся контактам. Так как у меня не было подходящих по цветам проводов, я воспользовался обычным бытовым проводом. Синий соответственно был вместо черного, коричневый — вместо красного. После припаивания проверил тестером на наличие КЗ. Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин.
После припаивания начинаем собирать в обратно порядке. Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком! Я по неосторожности его таки сломал (на 5-й фотке видно обломок) — пришлось испендряться и напаивать что-то похожее на него. На что я потратил большую часть времени.
Собственно сами провода я рекомендую припаивать уже тогда, когда переключатель будет полностью собран. Тогда вы сможете точно подогнать размер проводов в зависимости от положения переключателя.
В результате всех действий переключатель ожил, единственное «НО» — это несколько тугое переключение габаритов и ближнего — следствие толстоватой изоляции на проводах, но со временем это пройдет.

Ссылка на основную публикацию
Adblock
detector
