Как снять пружину со стойки без съемника

Привет друзья! В последнее время всё чаще стал лазить в подвеску, а чтобы снять пружину без съёмника не обойтись. Вот и приходилось всё время побираться)) Не, ну когда-то были у меня съёмники, но уж больно плохой конструкции и вскоре пришли в негодность. Решил сделать съёмники для пружин автомобиля своими руками по образцу тех, которые уже не раз брал у знакомого, конструкцией которых остался доволен.

Для изготовления пружиносъёмников нам понадобятся :

1) Четыре квадрата 90 х 90 мм толщиной 3-4 мм

Обработать как показано на чертеже
2) токарная работа, выточить 6 втулок( 4 шт. с отверстием 16, и 2 с резьбой М 16)

4 шт. с отверстием, 2 с резьбой М 16
3) винт (можно шпильку М 16)

Вот все заготовки

Пластины загибаем сразу “крючком”,

потом придаем изгиб, чтоб обхватывала пружину

Далее сварка: привариваем втулки к пластинам, к двум втулки с отверстием, ещё к двум с резьбой

Обвариваем, и собираем таким вот образом

При желании красим. Вот и всё!

Благодарю за внимание!

Автор; Виталий Шпаковский г.Гродно, Беларусь

Замена пружины подвески своими руками

За счет сжатия и растяжения пружина гасит неровности, ухабы на дороге, а также колебания корпуса авто. Поскольку пружины принимают на себя самые сильные удары, они часто лопаются, хотя это обнаружить весьма сложно, пока ее не снять. Опытные водители могут угадать проблему по ударам на ямках, уводом автомобиля или шумам в ходовой. Замена пружины подвески своими руками не вызывает сложностей при соблюдении предварительных этапов. При наличии соответствующего оборудования, доступна даже начинающим.

Рассмотрим этапы снятия и замены передней, задней пружины подвески автомобиля. Процедура аналогична практически для любых марок автомобиля.

Замена передней пружины

Пружины меняются в паре, как и тормозные диски. Это вызвано тем, что они должны быть равными по высоте, чтобы не вызвать перекосов передка автомобиля.

Инструментарий

• головка ключа 21;

• шестигранный ключ, 7;

Стяжки – основной элемент процедуры замены пружин

Мы исходим из того, что передний амортизатор в сборе с пружиной уже вытащен из своего гнезда. Снятие амортизатора – кропотливая процедура, которая подразумевает демонтаж фронтальной пластиковой панели, колеса, передней фары.

Перед началом замены амортизатор в сборе должен выглядеть так:

Что мы делаем

1. Накладываем стяжки с обеих сторон пружины и прихватываем их.

2. Закручиваем стяжки, пружина сжимается. Не надо торопиться, делаем все аккуратно и попеременно.

3. Откручиваем гайку крепления опоры амортизатора с помощью ключа на 21 и шестигранника.

4. Снимаем опору.

5. В разборном виде верхняя опора состоит из четырех компонентов: гайки, нижней опоры амортизатора, подшипника и опорной чашки пружины.

6. Эти элементы заменяемы, они могут быть повреждены, как и пружина. Например, опорная чашка может ржаветь со временем.

7. Легко снимаем старую пружину с пыльником со штока амортизатора. Стяжки не трогаем.

8. Смазываем силиконом или другой густой смазкой опорную полусферу кузова, дабы исключить скрип при езде.

9. Меняем пружину и собираем амортизатор с опорой.

10. Снимаем стяжки, освобождая естественный ход пружины.

11. Устанавливаем амортизатор в сборе в свое гнездо.

Время процедуры 25-30 минут, а полностью снятие и монтаж амортизатора с заменой пружины подвески своими руками займет около 2 часов.

Как сжать пружину в полевых условиях

Некоторые умельцы используют ремни безопасности при отсутствии стяжек. Для работы надо 2 ремня безопасности, 2 рычага (арматура, крепкие палки, трубы).

Процедура сжатия пружины

1. Продеть ремни с обеих сторон пружины и завязать надежным узлом.

2. В качестве рычагов берем указанные выше материалы.

3. Пружина кладется на бок.

4. Рычаг просовываем под каждый ремень и закручиваем. Фиксируем проволокой.

5. Начинаем попеременно крутить рычаги, чтобы сжать пружину.

6. Пружина сжата, продолжаем следующие процедуры.

Замена задней пружины подвески своими руками

Задние пружины бывают двух типов: в сборе с амортизатором и без него (например, на Рено Логан). Их также следует менять парно на одной оси. Как и в случае с передними пружинами, предполагается, что предварительные этапы выполнены и пружина доступна для демонтажа.

Без амортизатора

1. Поднимаем заднюю часть автомобиля на домкрате.

2. Устанавливаем стяжки на пружину и сжимаем до нужного положения.

3. С помощью плоской отвертки вынимаем пружину из гнезда.

4. Снимаем стяжки, а также верхнюю и нижнюю резинки.

5. Меняем пружину и совершаем обратный процесс сборки.

С амортизатором

1. Открутить нижние болты амортизатора.

2. Домкратим задок автомобиля (под чулок заднего моста).

3. По мере поднятия следим за тормозным шлангом и пружиной, которая постепенно выходит из своего гнезда.

4. При достаточной высоте поднятия снимаем пружину, а также проставки.

5. Меняем пружину в сборе с амортизатором.

6. При обратной поставке важно, чтобы пружина точно вошла в нижнее углубление чашки.

7. Опускаем кузов автомобиля.

8. Закручиваем нижние болты амортизатора.

При правильно проведенной замене клиренс увеличивается на 6-7 см.

Baralgin » 23.07.2007 3:18

Давеча решил сам поменять амортизаторы (стойки или как их там. ) спереди. И как обычно, как назло в кармане не оказалось ни струбцины, ни пресса (всегда, сцуко, ношу с собой, вот только в этот день забыл)

Подумал, что можно весом машины и домкратом под рычаг расслабить и сжать их. Фиг! Верхний и нижний рычаг соединены реактивной тягой и стойка не опускается вниз настолько, чтобы пружина расслабилась и её можно было снят. По ходу пьесы чуть чуть покоцал пыльник наружной гранаты кронштейном стойки – залечил алюминевым скотчем (ништяк получилось!). В общем дело изначально не заладилось.
Вызвал бойца, который на гражданке на СТО работал. Вместе собрали стойку с пружиной. И сняли её в сборе. И дальше коллективным разумомом, применив Архимедовскую тему с рачагом, сжали пружину до неприличия.
Силы и средства для этого такие:
1. Человек, с посредственными физическими данными
2. Буксировочная трос-лента (или иная верёвка достаточной прочности)
3. 4 монтажки (любые палки-трубки, вороты, удлинители из наборов длиной 30-40 см)
Маскимально захватывая витки пружины, делаем 3 круга трос-лентой с одной стороны пружины. Вяжем узел, кладём на узел монтажку, вяжем на ней 2 узла. И крутим монтажку с узлами. Докрутив до необходимого, фиксируем монтажку другой монтажкой, втыкая её поперёк промеж витков пружины. Таким же образом, второй половиной той же трос-ленты, сжимаем пружину с другой стороны.
Получившееся сочетание блока и рычага даёт огроменную силищу, которой мы сжали её до такого состояния, что стойка с верхней опорой вяло болтались.

Стяжка пружин амортизаторов

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Как устроен амортизатор
Что такое съемник
Процесс стяжки пружин
Вывод

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы. Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин — это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е. когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника — ременной. В таком случае используются две «лягушки» с заправленными в них прочными тканевыми ремнями. Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать «лягушками», нажимая на каждую поочередно. Впоследствии этих действий ремни натягиваются, и «спираль» начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с «лягушкой» поочередно работать двумя педальками.

На этом стяжку можно считать завершенной, главное, что нужно помнить, это не стоит сжимать пружину полностью, повышая риск поломки, как самой пружины, так и приспособления для сжатия. Достаточно просто высвободить нужный вам элемент от давления и провести ремонт или замену амортизирующего механизма.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего «железного коня» в автосервис. Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека. Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Снятие передней стойки без стягивания пружины

Собственно, вот и весь вопрос. Можно ли осуществить данную операцию без стяжек? Нараж есть, стяжек нету.

Комментарии 66

снять можно!разобрать нет!

Я уже нашёл способ как снять без стяжек, но я лучше подожду стяжки)))) Да и наконечник не выбился совсем…

лом тебе в помощь
и помощник (один ломом давит второй стучит)
только гайку открути полностью, а потом закрути

Лома нет, есть 70 см труба диам.12 и пара рук))))

ну трубой не подлезешь
между наконечником и кулаком

если в первый раз попроси того кто в курсе дела показать и помочь, намучишся, намаешся в итоге либо в сервис оттащишь либо всё равно помошника искать придется.

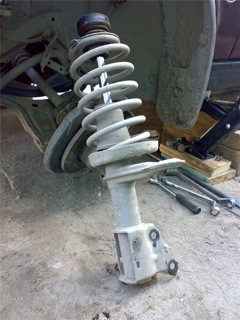

Как я снимал стойки:поднял донкратом, снял колесо, вместо колеса поставил колодку под опору, снял сдонкрата, посадил на капот пару человек машина опустилась, связал пружину и все снимай стойку и ставь новый амартизатор

Также делал, когда не было стяжек для пружин. Пружины связывал катанкой около 7 мм, из нее загнул 2 скобы так, чтобы не слетала с витков)

А ты потом после того как снял стойку, открутив её от ступицы, развал делал?

Нет.когда наконечники менял и опоры тогда делал развал и схождение

без стяжек даже не заморачивайся, потом хрен соберешь обратно. Коль уж совсем невмоготу — сними стойку, и перед разбором оной свяжи в 2-х 3-х местах пружину вязальной проволокой. Иначе есть риск получить опорником в лоб, а результат может быть каким угодно. На снятой стойке еще можешь попробовать через витки пружины затянуть гайку крепления амморта в стойке газовым ключом.
Вот человек с такой же проблемой снимал стойку:www.drive2.ru/l/4535/#post
Там по фоткам подробно, и видно как можно попробовать не снимая пружину затянуть гайку

На б4 и б3 одинаковая стойка? А я думал что стойку нельзя целую снять с опорником…

не совсем, но стойка на моей, на той, что я ссыль кинул и на Б4 снимается одинаково. Разница по-моему только в рычагах и в шаровых

На б4 и б3 одинаковая стойка? А я думал что стойку нельзя целую снять с опорником…

можно, снимается на раз-два. Только сначала снизу все пооткручивай, а потом тарелку под капотом на стакане открутишь — стойка из стакана вниз вывалится, только рукой ее придерживай, чтобы не разбить чего 🙂

Блин, получается у меня в руках будет:

Но что бы поменять опорный, нужно уже стяжками стянуть пружину и откручивать опорник?

Да, опорник по-другому не поменяешь. Если есть кому помогать — то берешь пару хороших брусьев 50 мм длиной по 80-100 см., ставишь стойку, под упор брусьями сжимаешь пружину и держишь (выглядит сие примерно так: sdoka.ru/uploads/posts/20…398693876_31082011054.jpg), помощник откручивает опорник и меняет его на новый. я так делал, но у мну правда и весу 120 кг — не очень сложно было пружину сжимать:))

Вот я валенок, чё ж я сразу так стойку не снял)))) Не думал что она в принципе то сборная будет))) Да и незнал что только чашку от стакана открутить нужно)))

Блин, получается у меня в руках будет:

Но что бы поменять опорный, нужно уже стяжками стянуть пружину и откручивать опорник?

Как снять пружину со стойки без стяжек

Замена пружины подвески своими руками

Замена передней пружины

Инструментарий

• головка ключа 21;

• шестигранный ключ, 7;

Стяжки – основной элемент процедуры замены пружин

Перед началом замены амортизатор в сборе должен выглядеть так:

Что мы делаем

1. Накладываем стяжки с обеих сторон пружины и прихватываем их.

2. Закручиваем стяжки, пружина сжимается. Не надо торопиться, делаем все аккуратно и попеременно.

3. Откручиваем гайку крепления опоры амортизатора с помощью ключа на 21 и шестигранника.

4. Снимаем опору.

7. Легко снимаем старую пружину с пыльником со штока амортизатора. Стяжки не трогаем.

8. Смазываем силиконом или другой густой смазкой опорную полусферу кузова, дабы исключить скрип при езде.

9. Меняем пружину и собираем амортизатор с опорой.

10. Снимаем стяжки, освобождая естественный ход пружины.

11. Устанавливаем амортизатор в сборе в свое гнездо.

Как сжать пружину в полевых условиях

Процедура сжатия пружины

1. Продеть ремни с обеих сторон пружины и завязать надежным узлом.

2. В качестве рычагов берем указанные выше материалы.

3. Пружина кладется на бок.

4. Рычаг просовываем под каждый ремень и закручиваем. Фиксируем проволокой.

5. Начинаем попеременно крутить рычаги, чтобы сжать пружину.

6. Пружина сжата, продолжаем следующие процедуры.

Замена задней пружины подвески своими руками

Без амортизатора

1. Поднимаем заднюю часть автомобиля на домкрате.

2. Устанавливаем стяжки на пружину и сжимаем до нужного положения.

3. С помощью плоской отвертки вынимаем пружину из гнезда.

4. Снимаем стяжки, а также верхнюю и нижнюю резинки.

5. Меняем пружину и совершаем обратный процесс сборки.

С амортизатором

1. Открутить нижние болты амортизатора.

2. Домкратим задок автомобиля (под чулок заднего моста).

3. По мере поднятия следим за тормозным шлангом и пружиной, которая постепенно выходит из своего гнезда.

4. При достаточной высоте поднятия снимаем пружину, а также проставки.

5. Меняем пружину в сборе с амортизатором.

6. При обратной поставке важно, чтобы пружина точно вошла в нижнее углубление чашки.

7. Опускаем кузов автомобиля.

8. Закручиваем нижние болты амортизатора.

При правильно проведенной замене клиренс увеличивается на 6-7 см.

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
Резьбовые стержни при необходимости можно укоротить;
Из арматуры изготовляют 8 стержней длиной примерно 30 см;
С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
Используя ключ, гайки на разных стержнях вращают по очереди;
Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Дубликаты не найдены

взять пару отрезков прочного капронового каната и обвязать кольцом с двух сторон с верху и с низу предпоследние витки и начать медленно двумя металлическими стержнями, сгодятся отвертки, закручивать канаты, одна отвертка фиксирует, другая поддевает и так до победного конца

так стягивали пружины для авто без стяжек

рекомендация на свой страх и риск, если делать не аккуратно, может дело кончется очень плачевно

Съемник пружин амортизаторов своими руками

Как нужно стягивать пружину

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
Используя ключ, гайки на разных стержнях вращают по очереди;
Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.. Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Стяжка пружин амортизаторов своими руками просто и реально

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с “лягушкой” поочередно работать двумя педальками.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего “железного коня” в автосервис.

Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека.

Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

В итоге получится то, что показано на рисунках. Вся необходимая информация по игровым автоматам на гривны есть в сети. Вот список для ознакомления тем, кто хочет начать играть в игровые автоматы на реальные деньги с выводом на карту. Украинские пользователи обожают крутить барабаны онлайн слотов и выигрывать реальные призы . Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
Резьбовые стержни при необходимости можно укоротить;
Из арматуры изготовляют 8 стержней длиной примерно 30 см;
С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Как работает съемник пружин, и какими они бывают

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм. При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Как изготовить съемник пружин амортизаторов

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится.

Значит стоит вопрос – как их ставить и снимать. Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты.

Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками). Тип съемника говорит о схеме его работы и о времени на работу с ним.

Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа

“Съемник пружин амортизаторов своими руками”

На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
старый шатун от любого двигателя = 0 руб.
стальной уголок со свалки 1 метр = 0 руб.
пара штоков от сломанных амортизаторов = 0 руб.
пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Замена передних пружин приора

Основной проблемой передней подвески, с которой приходится сталкиваться многим владельцам свыше 80-100 тысяч километров, является износ деталей передних стоек. Из-за этого в подвеске появляются посторонние стуки и нередко потеки масла у штока. В данном случае приходится менять весь узел стойки. Также можно проверить остальные детали подвески, такие как опорные подшипники, сами опоры и пружины.

Для того, чтобы выполнить ремонт самостоятельно в гаражных условиях, нам понадобится следующий инструмент:

баллонный ключ
молоток с монтировкой
ключ на 9 рожковый и на 22 накидной, чтобы отвернуть верхнюю гайку стойки
домкрат, удобнее подкатной
плоскогубцы
ключи на 17 и 19, а также головки с воротком
головка на 13 с трещоткой
проникающая смазка и стяжки пружин

Что касается стяжек, то наиболее удобными будут усиленные варианты, которые имеют по два захвата с каждой стороны, к примеру, как на фото ниже:

Итак, первым делом, когда машина стоит еще на колесах, и не поднята, необходимо открутить верхнюю гайку крепления стойки к опоре, но не до конца, а просто ослабить ее.

После этого можно поднимать переднюю часть машины домкратом и снимать колесо:

Теперь необходимо вынуть тормозной шланг из зацепления на стойке, как это показано на фото внизу:

И сразу можно побрызгать гайки крепления стойки снизу:

Далее можно отворачивать гайку шарового пальца рулевого наконечника, предварительно плоскогубцами вынув шплинт:

И при помощи специального съемника или монтировки с молотком выпрессовываем наконечник из поворотного кулака:

И приступаем к отворачиванию нижних гаек крепления:

Если болты не вынимаются, то можно аккуратно через деревянную проставку выбить их молотком:

Затем можно открутить гайки крепления опоры:

И теперь можно отсоединять стойку от рычага снизу:

И окончательно вынимаем весь модель в сборе:

Дальше можно приступать к разбору модуля. Для этого необходимо стянуть пружину до необходимого момента:

И потом открутить верхнюю гайку до конца:

Как видите, теперь можно без каких-либо проблем снимать опору:

Также подшипник, если не снялся в сборе с опорой, и после этого можно вынимать пружину:

И остается снять отбойник и защитный кожух:

Теперь можно брать новую стойку и производить установку всех снятых деталей в обратной последовательности. Собирать следует также, с использованием стяжек пружин. После окончательной установки необходимо обязательно сделать сход-развал передних колес.

Цены на стойки для Приоры значительно отличаются и варьируются от 2500 до 6000 рублей за пару передних.

При достаточно большом пробеге Приоры ее передние пружины в любом случае теряют свои свойства и со временем проседают. Разумеется, работа подвески при усаженных пружинах будет не полноценной, передняя часть машины станет еще ниже, что негативно скажется на работе всей подвески в целом.

Чтобы заменить пружины своими руками, понадобится следующий инструмент:

Стяжки пружин
Ключ на 22
Шестигранник на 6 мм

Снятие и установка пружин передней подвески на Приоре

Итак, чтобы демонтировать пружины, необходимо первым делом снять модули передней подвески с автомобиля. Подробнее об этом написано в этой статье по замене передних стоек на Приоре.

Когда модули сняты, необходимо ослабить гайку штока стойки, удерживая сам шток от проворачивания шестигранником:

После этого сжать пружин при помощи специальных стяжек.

Сжимаем пружину до тех пор, пока она не перестанет оказывать давление на опору.

Когда пружина стянута достаточно, откручиваем до конца верхнюю гайку штока.

Далее необходимо снять гайку вместе с шайбой, а после этого поднимаем опору в сборе с подшипником:

После чего чашку и резиновую прокладку также снимаем:

Теперь можно вынимать пружину, так как для ее извлечения ничего больше не препятствует:

Установка новой пружины происходит в обратнойц последовательности. Разумеется, для этого необходимо стянуть ее до такого уровня, как при снятии старой, чтобы поставить на свои места опору с подшипником и закрутить ее гайкой.

Цена новой пружины на Приору составляет от 1000 рублей за стандартную заводскую, и до 2500 рублей за различные модификации от других производителей, таких как SS20 или Асоми.

встречал на приорофорумах такие проблему. у калин тоже случается, что при повороте руля передняя пружина делает кккшшш-бздынь!

это когда опорный подшипник, по разным причинам, не справляется со своей задачей и пружина ерзает по чашке на стойке внизу, или опорная часть надпружинной чашки елозит по подшипнику.

после интеграции стоек Плаза Спорт от ЛКС возник такой трабл. в магазинах у калин и приор опорные подшипники аналогичны, т.е. один подшипник идет туда и туда, но по факту все обстоит немного иначе.

всем прямых и ровных дорог!) удачи!)

Mileage: 19000 km

FakeHeader

Recommendations

Comments 41

Мужики, спасибо, ваши комментарии мне помогли, такая же ситуация, после замены опор передних стоек все вроде ничего, но при повороте пружина с Лёвой стороны издавала такие же звуки, точнее издаёт, менял три дня назад, пока поезжу так, авось притрется…

А я всё думал что с этим делать, по началу грешил на новые пружины, друг говорил неправильный верхний виток на бочке одной, а тут оказывается все проще и трет аллюминиевая вставка о корпус опорника

Я в том году поменял пружины и опорники, при развороте в левую сторону есть звук, будто что то отрывается, прям страшно, осмотр ничего не дает, вот думаю тоже, что то не так с правой пружиной, но так не охота снимать все это дело!)))

сейчас тоже разобрал стойку на приоре и заметил что шайба под номером 5 на рисунке терет сильно о чашку 9, думаю может в этом проблемка

Купил опорники. Оказались тоньше родных. Со стороны водителя поменял не щелкает ничего. Со стороны пассажира щелкает при прогреве. (( смазки графитовой набили. Не знаю может в сказке проблема

когда подшипник умирает он начинает тянуть за собой пружину и в определенный момент она встает на место и получается щелканье.

Вооот, а я продаванам доказать обратное про опроник SS20 со смещением не могу, мне твердят, что эти опоры и опоры приоры «ВПРИНЦИПЕ» стучать не могут, в принципе КАРЛ, хотя что родные долбили когда сдохли, что сэви, но со слов продавана этож SS мать его 20, ну не может он стучать, хотя при покачивании когда всё было новое никаких стуков не было, щас стуки с обоих сторон, только с левой( с моей) стук даже в салоне слышно, а около стойки он в пружину отдаёт, поездишь чуток и всё перестаёт, но на неровности мелкой при малой скорости стук возвращается, стоки абсолютно сухие под пыльниками, даже снимал покачивал в ручную людям давал покачать, все как один сказали стойка живая не пробитая. Шаровая живая, ромашки живые, яйца полиуретан на приоростабе еле натянул всё жёстко, втулке на стабе новые, рейка без люфтов, уже даже шайбу туда хвалёную от SS стваил один фиг, до этого её мне даже подтянули чуток

подшипник опорный поменяйте и всё пройдет.

Блин такая же проблема =( Поставил новые опоры всё ОК но эти щелчки при вывороте это ппц… уже две недели щелкают…

все поломки запрограммированы 🙂 У меня 60 тысяч — и тоже начала прыгать пружина с левой стороны.

русский программатор «и так сойдет»)))

Такая же проблема на калине у родителей. При повороте руля с левой стороны прыгает пружина. Проявилось на 60.000 км.

у фокуса прыгает, расслабься.

блин такая же хрень появилась…с левой стороны при выкручивании руля, открываю капот видно что какая то задержка щелчок и на место встает…терпения нет уже…тоже придется разбирать без снятия стойки…

Да забей, притрется, пол года не пройдет)))

стойки кто разбирал? как снять верхнюю чашку пружины?

Главная
Форумы
Основной раздел
Ремзона
Suzuki

полосатый КОТ

там резьба или стопор?
пасиб.

устал с отвалом таскаться с раскоряченными колесами) хочу вставку сделать 2-3см на аммортизатор.
типа кольцо чуть больше диаметра аммортизатора либо на рычаге сварить «п» образный профиль, чтобы чуть подвинуть нижнюю точку крепления стойки.

Vlad61

полосатый КОТ

еще вопросец.
пробовал ставить задние аммо на перед — с отвалом самое то), но без отвала квадр морду наверх задирает жутко)
на практике для нагруженного передка (отвал, ковш) слишком большой ход подвески, видимо определяется длинной пружины или количеством её витков, поэтому квадр с отвалом колеса растопыривает)

думаю еще над одним вариантом — вырезать часть пружины (около 2см-3см) примерно на 2/3 длинны и сделать вставку в виде кольца с упорами для пружин, т.е. увеличить ее жесткость, уменьшив длинну

имеет ли смысл этим заниматься, поскольку придется подбирать длинну опытным путем или не парится, а поискать штатные пружины более жесткие? видел у Сорена EPI какие-то +70кг, но честно говоря доверия особо нет, после рулевых наконечников этой фирмы)

Vlad61

Sanек

полосатый КОТ

сделал вставку 16мм, по ощущениям квадрик стал жестче на порядок.
16мм — исходя из того, что разница при крайних положениях штатной регулировки около 8мм.

вставка из двух колец одно в одном, сварены друг с другом, кольца из водопроводных труб 32мм и 40мм.

из сложностей — надо иметь стяжку пружин именно под пружины малого диаметра — автомобильные не работают — соскакивают, пришлось стягивать длинной шпилькой, вязать проволокой, ставить и после установки пружины снимать проволоку, в нашем лесу так сразу купить специфичные вещи — вряд ли получится)

с отвалом пока не работал — снега не нападало)

Как сжать пружину амортизатора без стяжек

Собственно, вот и весь вопрос. Можно ли осуществить данную операцию без стяжек? Нараж есть, стяжек нету.

Комментарии 66

снять можно!разобрать нет!

Я уже нашёл способ как снять без стяжек, но я лучше подожду стяжки)))) Да и наконечник не выбился совсем…

лом тебе в помощь
и помощник (один ломом давит второй стучит)
только гайку открути полностью, а потом закрути

Лома нет, есть 70 см труба диам.12 и пара рук))))

ну трубой не подлезешь
между наконечником и кулаком

А ты потом после того как снял стойку, открутив её от ступицы, развал делал?

Нет.когда наконечники менял и опоры тогда делал развал и схождение

брусок 1 м, который влезет внутрь пружины.

доска 50 мм толщиной 2 м длиной, в середине которой надо дрелью сделать квадратное отверстие в размер бруска.

2 друга весом под 100 кг сажаешь на доску, в которой снизу торчит брусок с пружиной.

Опции темы

Поиск по теме

съемник чтобы пружину сжать.

Внезапно напала жаба и стало жалко отдавать менять стойки на сервис. Да и погода хорошая, чего бы на даче не поковыряться.

подскажите сколько надо съемников чтобы пружину сжать? Два или три?

да и вообще чтобы стойку поменять ниче же сложного нет? Один болт внизу и три вверху, а дальше только пружину сжать. Все правильно?

Нужен один комплект съемника пружин.

помню провалками сжимали, но это колхоз нужен съёмник там всё правильно.

задние пружины можно и без стяжек снять а передние нужно стягивать двумя как минимум.

покурил я мануал. чета сложно там все(( к тому же вдруг отбойники разбиты, так их можно будет метнутся купить, а где я их возьму если сам разберу(((

Можно и одним съемником. если гидравлика. можно и четырьмя. если делать нех. )))

про отбойники не помню(дело было прошлым летом) а вот пыльники факт надо. посылал жену маг так она припёрла какие-то пыльник отбойник 2в одном.

Внезапно напала жаба и стало жалко отдавать менять стойки на сервис. Да и погода хорошая, чего бы на даче не поковыряться.

подскажите сколько надо съемников чтобы пружину сжать? Два или три?

Про открутить стойку — все верно, три вверху, один снизу. Сжать пружину — нужен комплект стяжек (состоит из из 2 штуки). Сложного там ничего нет. А насчет пыльников — можно ине снимая определить -живые или нет — поддомкрать колесо и посмотри — все отлично видно.
в принципе я себе когда колхозил пружины от ВАЗа, то у меня нормально встали пыльники от восьмерки (это на случай если оригинальных не найдешь.), правда снижу — желательно их хомутом затянуть -чтоб вообще герметично было

Как снять пружину со стойки без стяжек

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Фирменные приспособления для стяжки пружин

Фирменные стяжки пружин

Варим стяжки самостоятельно

Четыре гайки и две резьбовые штанги

От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
Резьбовые стержни при необходимости можно укоротить;
Из арматуры изготовляют 8 стержней длиной примерно 30 см;
С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
Используя ключ, гайки на разных стержнях вращают по очереди;
Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Резьбовые стяжки, изготовленные на заводе

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Упаковка циатим-201, 20 гр.

можно вклиниться ? если съемник в виде отдельных 2-3 скоб, то это не в кайф. Скобы емеют нехорошую тенденцию соскользнуть по витках пружины все в одну сторону, пружина изгибается при этом дугой, как выстрел, и куда она после этого полетит и по каким пальцам, голове попадет неизвестно. Я сжал пружину и поставил рядом с машиной, сам отвернулся за амом, в этот момент она выстрелила и подпрыгнула выше крыши дома, я вжал голову в плечи и ждал куда она упадет: мне на голову или крышу авты, упала на сарай.

Пользую такой метод: делаю ямку в грунте 5-10см, ставлю в нее стойку, надеваю пружину, верхнюю чашку и все это придавливаю . дышлом от нагруженного прицепа (как «через рычаг»). С 10-летним пацаном, это занимает 5 минут.

Ну и я тобавлю ))) Я сжимал в токарном станке. Пружину упираешь в патрон, подводишь заднюю бабку, стопоришь, а потом её ходовым винтом сжимаеешь её.
Потом связываешь и снимаешь со станка.

Но сёмник дешевле.

прикольно :)) Мужик посоветовал купить съемник за 100 руб. Я – достать два жигловских домкрата и проволоку. Ты – найти прицеп, чем-то его загрузить, раскопать в асфальте ямку и взять помощника.

По логике, следующий совет будет – в сервис :))))

0 0 голоса

Рейтинг статьи
