Порядок замены ступичного подшипника

Важные аспекты операций снятия и установки

Используйте соответствующие средства индивидуальной защиты (СИЗ)

Рекомендации для конкретной модели автомобиля можно узнать в руководстве по установке от производителя

В этом видео рассматривается версия подшипника первого поколения без уплотнения с магнитным энкодером.В качестве примера приведен передний ступичный подшипник автомобиля Toyota Corolla 2006 г. выпуска.

Снятие поворотного кулака с автомобиля (1:00)

  • Снимите колпак ступицы колеса и колесо
  • Снимите тормозной суппорт.
  • Аккуратно разместите суппорт за пределами рабочей области.
  • Если диск не удается снять, вверните болт в открытое отверстие с резьбой и снимите диск.

COBET: Во избежание повреждения приводного вала не рекомендуется использовать ударный ключ.

  • Теперь необходимо снять контргайку приводного вала.
  • Раскерните контргайку с помощью отвертки или аналогичного инструмента.
  • Ослабьте и снимите гайку приводного вала.
  • Наживите гайку в уровень с торцом приводного вала.

COBET: Это поможет предотвратить повреждение резьбы приводного вала. Саму гайку следует утилизировать.

  • Снимите датчик скорости.
  • Извлеките шплинт, чтобы снять шаровую опору рулевой сошки.
  • Ослабьте гайку шаровой опоры.

COBET: Если гайка проворачивается вместе с шаровой опорой, сильнее прижмите шаровую опору к рычагу поворотного кулака. Теперь гайку можно ослабить.

  • Часто шаровая опора со стороны рулевой сошки очень плотно притянута к поворотному кулаку.
  • Используйте специальный инструмент и осторожно простучите ее сверху, не повреждая резьбу болтов.

COBET: При отсутствии специального инструмента или разделителя для шаровой опоры не стучите непосредственно по шаровой опоре. Допускается слегка постучать по краю крепежного рычага поворотного кулака, чтобы ослабить и снять шаровую опору.

  • Ослабьте и снимите болты, которые фиксируют поворотный кулак на подвеске. Теперь поворотный кулак можно снять.

Снятие подшипника с поворотного кулака (3:25)

  • Вставьте лом или аналогичный инструмент в отверстие, чтобы избежать деформации пылезащитной крышки при снятии ступицы переднего моста..
  • Удерживая поворотный кулак горизонтально на опоре, разместите подходящий инструмент на торцевой поверхности ступицы и извлеките ступицу.
  • Извлеките пружинное кольцо из поворотного кулака.
  • Снимите пылезащитную крышку.
  • Теперь необходимо извлечь из ступицы внутреннее кольцо. Вставьте сепаратор в отверстие между торцевой поверхностью внутреннего кольца и ступицей.

COBET: Для безопасного извлечения убедитесь, что между торцом внутреннего кольца и сепаратором имеется достаточный контакт.

  • Снимите внутреннее кольцо.
  • В качестве альтернативы допускается использовать гидравлический пресс.

COBET: Оставьте внутреннее кольцо для выпрессовки подшипника на следующем этапе.

  • Убедитесь, что поворотный кулак устойчиво расположен, а подшипник находится в вертикальном положении.
  • Вставьте обратно снятое внутреннее кольцо.
  • Убедитесь в соответствии наружного диаметра специального инструмента и внутреннего кольца подшипника.
  • Выпрессуйте подшипник из поворотного кулака.
  • Обязательно проверьте отверстие поворотного кулака и вал ступицы на предмет повреждений.

COBET: Очистка деталей перед сборкой упрощает процедуру установки и позволяет избежать преждевременного отказа.

  • Очистите снятые детали чистящим средством.

Установка нового подшипника в поворотный кулак (5:27)

COBET: Извлеките подшипник из защитной упаковки непосредственно перед установкой. Это позволит избежать проникновения грязи и, следовательно, преждевременного отказа подшипника.

  • Используйте подходящий инструмент, который cоприкасается только с торцом наружного кольца.

Как выпрессовать ступичный подшипник

Подвеска (стойки, рычаги, опоры, сайленты, подшипники)

Замена переднего ступичного подшипника Suzuki Chevrolet Cruze 4WD.

Если во время движения по ровному асфальту слышен гул из передней подвески, и этот гул усиливается в поворотах, и частота гула зависит от скорости, то наверняка загудел ступичный подшипник и его пора менять. Если долго ездить с гулом на развалившемся подшипнике можно «убить» резину или сточить тормозной диск. При этом можно покачивая руками вывешенное колесо увидеть люфт колеса в вертикальной плоскости. Оригинальный номер переднего ступичного подшипника 43440-54G02, но внутри коробки находится Koyo DAC4072W-10CS74, который значительно дешевле сузуковского оригинала! Лучше данную процедуру проводить в специализированном сервисе. Особенно если до этого ниразу самостоятельно не делал ничего подобного. Но если есть непреодолимое желание сделать всё самому, то ниже инструкция по самостоятельной замене подшипника. Делал данную процедуру я уже 3 раза.

Фото нового подшипника, вынутого из коробки с надписью 43440-54G02.

Кроме оригинального подшипника можно ещё заказать более дешёвые (или доступные) аналоги, например Febest DAC40720036.

Или Koyo DAC4072W-10CS74, который является оригиналом, только упакованным в другую коробочку:

Так это выглядит на схеме:

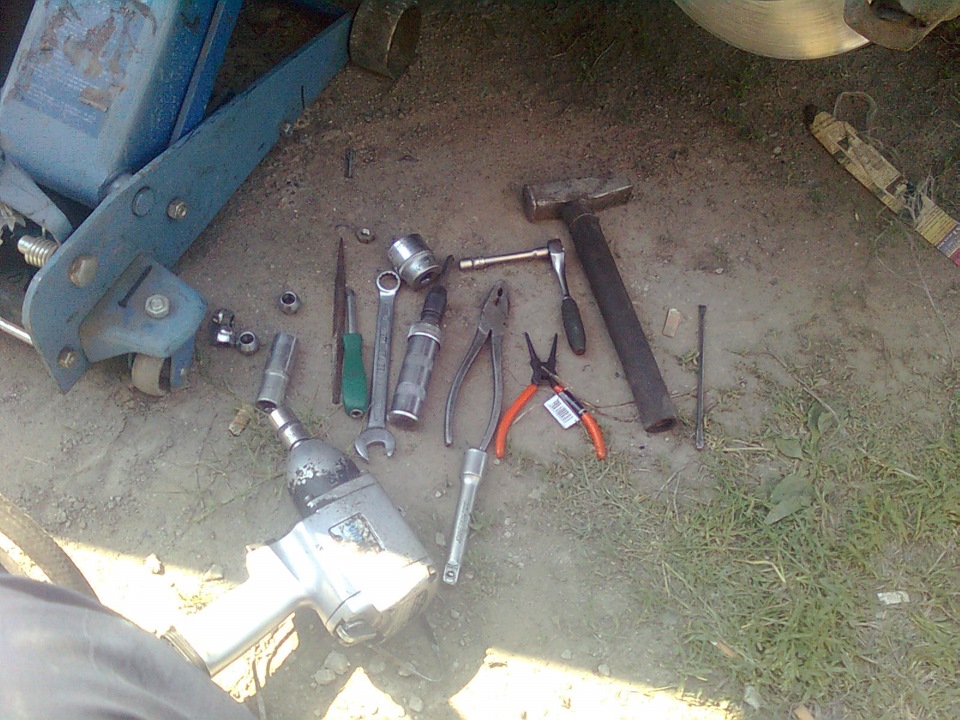

Перед началом работ потребуется следующий инcтрумент: домкрат, а лучше пара домкратов или подставки под машину, мощный ключ на 30 для откручивания ступичной гайки, болонник, ключи на 17 и 14, молоток или кувалда. Рекомендую выпрессовывать старый подшипник и запрессовывать новый на прессе. Можно договориться за не высокую плату на ближайшей СТО, занимающейся ремонтом подвески. Большую часть платы там берут за разборку и сборку. Если им привезти уже снятый поворотный кулак со ступицей, то за работу на прессе денег возьмут не много. Тем самым мы исключим самый сложный процесс из списка наших работ. На СТО внутреннюю обойму подшипника обычно срезают «болгаркой» со ступицы (у меня в гараже нет

220В, по этому снимал обойму съёмником) и можно не мучиться самому с этой не самой простой процедурой. Тем более по неопытности можно повредить ступицу диском «болгарки».

Для снятия поворотного кулака и ступицы надо первым делом сорвать ступичную гайку на 30 (деталь №09159-18008 на схеме). Это можно сделать не снимая колеса, только вынув пластиковую заглушку на литье или можно снять колесо и попросить напарника давить со всех сил на педаль тормоза, а самому тем временем срывать гайку ШРУСА на ступице. Во втором варианте машина может упасть с домкрата. После того, как гайка сорвана и легко крутится руками, можно снять колесо.

После откручиваем 2 болта на 17, крепящих тормозной суппорт к поворотному кулаку и подвязываем суппорт на пружину чтоб не порвать тормозной шланг.

Если тормозной диск не снимается руками, придётся срывать его путём вкручивания двух болтов в специально предназначенные для этого отверстия с резьбой.

Потом нужно открутить провод ABS ключом на 10 и выковырнуть датчик АБС из посадочного места в поворотном кулаке. Делать надо это очень осторожно. Корпус датчика пластиковый. Откручиваем болтик, крепящий датчик к поворотному кулаку. И начинаем подковыривать датчик плоской отвёрткой, покручивая датчик пассатижами в разные стороны.

Далее надо открутить 2 болта на 17 (детали №09103-12051 не схеме), крепящих стойку к поворотному кулаку, вынуть скобу, фиксирующую тормозной шланг, открутить болт на 14 (деталь №09100-10184 на схеме), фиксирующий палец шаровой и поворотный кулак со ступицей у нас в руках.

Теперь можно приступить к выпрессовыванию старого подшипника. Сначала выбиваем ступицу с внутренней обоймой от старого подшипника из поворотного кулака.

Потом нужно вынуть стопорное кольцо, фиксирующее подшипник в поворотном кулаке. Запасного кольца в комплекте оригинального подшипника нет!

Далее приступаем к выпрессовке внешней обоймы подшипника из поворотного кулака. С внутренней стороны поворотного кулака буртик, фиксирующий подшипник. Выбить остатки подшипника можно только наружу.

После этого останется снять остатки внутренней обоймы со ступицы. Можно использовать УШМ («болгарку»), либо снимать съёмником.

Поворотный кулак и ступица без подшипника.

Ступица без подшипника.

Старый и новый подшипники.

Запрессовку нового подшипника рекомендую поручить спецам из СТО на прессе. Запрессовывая новый подшипник молотком его можно повредить. При неудачном раскладе можно повредить ступицу или поворотный кулак. Тогда ремонт станет значительно дороже! Подшипник 2-х сторонний. Внутренняя сторона (к ШРУСу) с защитной металлической шторкой на сальнике. Сначала забиваем внешнюю обойму подшипника в поворотный кулак с помощью проставки (старого подшипника).

Не забываем про стопорное кольцо!

Потом запрессовываем ступицу во внутреннюю обойму (через проставку) и можно ставить кулак на место.

Работа практически закончена. Теперь надо установить поворотный кулак с новым подшипником на своё место и хорошенько затянуть все гайки и болты — с подвеской лучше не шутить!

Замена переднего и заднего ступичного подшипника на ВАЗ 2114

Как показывает практика, основной причиной выхода из строя подшипников ступицы является их длительная эксплуатация. С течением времени начинает создаваться своего рода гудение, свидетельствующее об износе данного элемента.

Нельзя подобную проблему называть очень серьезной, но провести ремонт все же настоятельное рекомендуем в ближайшее время. Такие работы сравнительно легко осуществляются своими руками в обычных гаражных условиях.

Как проверить

Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.

Есть два способа проверки, каждый из которых имеет свои нюансы.

Способ проверки

Что делать

После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум

Если участок горячий по сравнению с другой стороной, подшипник требуется заменить

Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием

Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене

Что выбрать?

Задние и передние ступичные подшипники сегодня выпускают как отечественные, так и зарубежные производители. Выбор, как говорится, за вами.

Но все же несколько рекомендаций на этот счет дать хотим.

  1. Китайские аналоги. Категорически не советуем выбирать их для ремонта своего ВАЗ 2114. Они обладают сомнительным качеством, хотя по цене самые доступные. На длительный срок эксплуатации таких подшипников не хватит.
  2. Импортные, преимущественно из Европы. Цена выше по сравнению с аналогами, но и качество соответствующего уровня. Покупая импортные подшипники, обратите внимание, чтобы это не была удачная китайская подделка. Таковых сейчас много, к сожалению.
  3. Отечественные. Обратите внимание на детали, изготовленные вологодскими или самарскими мастерами. Качество достаточно высокое, а цена доступная и адекватная. То что нужно для ВАЗ 2114.

Для работы по самостоятельной замене элемента вам дополнительно потребуется:

  • Специальный съемник для подшипников;
  • Торцевой ключ на 30 миллиметров;
  • Гаечные ключи на 19 и 17 миллиметров.

Замена

Для начала расставим приоритеты. Если вы просто хотите сэкономить, потому выполняете работу самостоятельно без какого-либо опыта, то это ошибочное решение, способное привести к печальным последствиям. При наличии опыта и определенных знаний, можете смело заниматься ремонтом самостоятельно.

В любом случае, рекомендуем посмотреть обучающую видео инструкцию, где вам подробно расскажут обо всех нюансах подобной работы. Так вы получите дополнительный опыт и полезные знания.

После этого приступаем непосредственно к работе по замене ступичных подшипников. Способов существует несколько. Мы расскажем про каждый из них более подробно, а вы для себя уже определите, какой вариант соответствует вашим навыкам и возможностям.

  1. Первый способ предусматривает проведение работ без снятия поворотного кулака с автомобиля. Но здесь обязательно потребуется специальный съемник, которым демонтируют подшипники. Преимущество метода заключается в отсутствии необходимости последующей регулировки развала-схождения. Но это самый неудобный способ. Для выпрессовки и обратного монтажа ступичного подшипника рекомендуем загонять автомобиль на смотровую яму.

Съемник

  1. Второй метод потребует демонтировать поворотный кулак. Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:
    1. Перед тем как снимать нижний болт стойки и поворотного кулака, нанесите метки;
    2. Одна метка позволит определить положение болта;
    3. Вторая метка будет отвечать за положение в стойке поворотного кулака;
    4. В процессе обратной сборки постарайтесь, чтобы метки максимально точно совпали между собой. Подобный метод позволяет одновременно внести корректировки в ходовую часть, проверить состояние узлов.
  2. Про третий вариант ремонта поговорим более детально.

Третий способ потребуется снять подшипник вместе со стойкой и демонтировать его при помощи тисков. Данный метод сложный по сравнению с остальными.

Осталось выпрессовать элемент

Перед работой не забудьте включить ручной тормоз и подставить под колеса противооткатные опоры, чтобы избежать случайного движения автомобиля.

  1. Снимите стойку, выбейте пальцы наконечников рулевых тяг и открутите крепежи верхней опоры к кузову вашего автомобиля.
  2. Поставьте домкрат так, чтобы он не становился помехой во время работы. Тут уже все зависит от ваших личных пониманий комфорта.
  3. Болты колес откручиваются, после чего с помощью ключа на 13 миллиметров демонтируется гайка искомого подшипника.
  4. Ключом на 17 миллиметров демонтируется суппорт, который фиксируется проволокой, дабы не допустить провисания на тормозном шланге.

Демонтажные работы

  1. После этого снимается диск торможения и шаровая опора.
  2. Теперь ступица выбивается из поворотного кулака, что откроет вам доступ к поврежденному подшипнику.
  3. Остается теперь выпрессовать наш проблемный элемент с помощью съемника.
  4. При отсутствии такого устройства как съемник, воспользуйтесь металлической трубкой, диаметр которой немного меньше по сравнению с диаметром подшипника.
  5. Зачистите место посадки, обработайте смазкой, после чего можно установить новую запчасть.
  6. Сборку выполняйте в обратной последовательности. Не забывайте параллельно проверять состояние различных узлов, смазывать, менять прокладки по мере необходимости.

Как вы видите, работы хватает. Не стоит торопиться с выводами относительно легкости или сложности подобной задачи. Если вы хотите все сделать быстро, качественно, не имея при этом опыта — обращайтесь на СТО. В противном случае, приготовьтесь уделить ремонту целый день, а то и больше.

Замена ступичного переднего подшипника

Ступица является весьма важным элементом ходовой части любого авто. Для того, чтобы она свободно вращалась на оси, используется встроенный в неё подшипник. Его ресурс существенно меньше, чем у ступицы. Поэтому требуется периодическая диагностика и определение его фактического состояния.

Проявление неисправности и простейший вариант диагностики

На изношенность подшипника указывают появившаяся вибрация, хруст, гул, отклонение от прямой при движении автомобиля по ровному участку дороги, завывание машины на резких поворотах, сильный нагрев ступицы либо её колпачка (ощутимый ладонью).

Убедиться в его неисправности можно, выполнив ряд несложных манипуляций. Два раза в месяц следует прокачивать каждое из колёс (предварительно вывесив его на домкрат) руками, с целью выявления люфта или посторонних звуков. На выход изделия из строя укажет появление существенного люфта при покачивании колеса в двух плоскостях (осевой и аксиальной).

Как правило, в ступицах осей, стоящих на ведомом мосту (на них действуют меньшие нагрузки) чаще устанавливаются однорядные подшипники конического типа. А для ведущих востребованы двухрядные. Данные изделия являются закрытыми и, чаще всего, необслуживаемыми.

Их своевременная замена обеспечит безопасную эксплуатацию вашего транспортного средства.

Алгоритм работы по замене неисправного подшипника

Принимая решение о самостоятельной замене переднего (ПСП) ступичного подшипника следует, в первую очередь, учесть место его установки. Передняя подвеска важнейший элемент, от которого зависит управляемость авто.

Рекомендуется работать со съёмником. Перед началом работы автомобиль выставляется на ровной поверхности и фиксируется от несанкционированных смещений (упоры под колёса, ручник, первая передача).

Рабочая зона должна быть тщательно подготовлена. Предварительно следует мысленно «поменять» подшипник, определив, в какой последовательности лучше делать это, и какой инструмент потребуется для выполнения каждой операции.

Обратите внимание на то, что у ряда моделей автомобилей в передних ступицах колёс (если они являются ведущими) стоит пара подшипников.

Универсальным алгоритмом замены является следующий.

  1. Снимается декоративный диск переднего колеса, расконтривается и ослабляется ступичная гайка.
  2. Колесо вывешивается на домкрате.
  3. Суппорт подвязывается к элементу подвески, чтобы в дальнейшем он не завис на тормозном шланге.
  4. Откручивается и снимается тормозной диск.
  5. Удаляется стопорное кольцо.
  6. Применив съёмник, удаляют старый подшипник.
  7. Обслужить посадочное место, проверив, при этом, его фактическое состояние. Нанести новую смазку.
  8. Используя съёмник, запрессовать на место новый подшипник (контролировать отсутствие перекосов).
  9. Зафиксировать его стопорным кольцом.
  10. Закрепить его на оси с использованием шайбы и упорной гайки.
  11. Затягивая последнюю, выставить требуемый уровень люфта.

После окончания работы по замене рекомендуется проверить работоспособность автомобиля (пробный заезд с поворотами и ускорениями). Контролировать наличие посторонних шумов.

Повторно проверить люфт рулевого управления. Желательно провести операцию выставления развала/схождения.

Работа по замене подшипника на автомобилях различных марок, моделей и годов выпуска может отличаться по перечню и последовательности выполняемых операций.

Например, ряд новых автомобилей, особенно импортных, комплектуется значительным количеством встроенной электроники, которую можно легко повредить в процессе работы. Поэтому её рекомендуется предварительно демонтировать.

Как работает приспособление для запрессовки подшипников ступиц?

  • Как работает приспособление для запрессовки подшипников ступиц?
  • 1. Как происходит запрессовка подшипников?
  • 2. Принцип работы приспособления для запрессовки подшипников
  • 3. Выбор приспособления для запрессовки подшипников

Подшипники – важная часть любого автомобиля. Как правило, в стандартном транспортном средстве насчитывается от 20 до 30 таких деталей, а в самых современных машинах их число может достигать и 100 штук. Наиболее известными считаются ступичные подшипники, которые, кстати, из-за качества наших дорог, являются наиболее нагруженными.

  • 1. Как происходит запрессовка подшипников?
  • 2. Принцип работы приспособления для запрессовки подшипников
  • 3. Выбор приспособления для запрессовки подшипников

Обычно указанные элементы не ломаются в один момент, и этому предшествует множество признаков. Если владелец транспортного средства заметил хоть некоторые из них, то, скорее всего, подшипник придется менять. Процедура замены состоит из двух этапов: снятия сломанной детали или выпрессовки и установки новой – запрессовки. В данной статье речь пойдет именно о втором этапе, в ходе которого, чаще всего, применяют специальное приспособление, позволяющее выполнить требуемую процедуру максимально эффективно.

1. Как происходит запрессовка подшипников?

Выполнив демонтаж старого подшипника, можно переходить к установке нового элемента. Новую деталь зачастую запрессовывают в поворотный кулак с помощью тисков или пресса, причем усилие следует прикладывать только к наружному кольцу. Многие автовладельцы, запрессовывая подшипник, используют молоток или кувалду, но забивать его таким способом крайне не рекомендуется, ведь деталь может запросто раскрошиться. После того как подшипник занял свое место, устанавливают внутреннее стопорное кольцо, а затем, при помощи оправки, в него запрессовывается ступица.

Если в хозяйстве нет ни специального пресса, ни аналогичных оправок для того, чтобы уберечь детали (особенно сальники) от повреждений, можно выполнить запрессовку следующим, дедовским способом. Для проведения процедуры нужно взять самое обычное металлическое ведро и налить в него отработанное масло. Следующим этапом, поворотный кулак необходимо опустить в ведро и с помощью паяльной лампы (естественно, через стенки ведра) греть его до тех пор, пока смазочная жидкость не начнет кипеть.

Как известно, при нагревании металл расширяется, а значит, наружное отверстие кулака также немного расширится. Конечно, на глаз Вы этого не увидите, но если выдержать деталь в кипящем масле минут 10, то для подобного результата этого должно хватить. Теперь следует достать кулак и запрессовать подшипник с использованием того же молотка или простой деревянной чурочки (только не стоит сильно усердствовать).

Поскольку отверстие расширилось, то с выполнением данной задачи не должно возникнуть каких-либо проблем. Когда все детали остынут, можете попробовать вытащить подшипник – вряд ли у Вас это получится.

Такой простой способ запрессовки позволяет избежать задиров ступицы и обеспечивает целостность подшипника, чего нельзя сказать о «холодном» варианте аналогичного действия, при котором новый подшипник часто лопает.

Обратите внимание! Нельзя нагревать масло в ведре открытым огнем (например, газовой горелкой или резаком), так как это может окончательно «добить» ступицу. Правда, многие отечественные мастера вносят в описанный процесс свои нюансы и коррективы, которые, в случае успешного результата, также имеют право на жизнь. В любом случае, все зависит от Вас, но лучше лишний раз не рисковать, особенно если ближайший автосервис находится далеко от дома.

2. Принцип работы приспособления для запрессовки подшипников

Иногда, выполняя ремонт или обслуживание автомобиля, возникает необходимость демонтажа таких деталей как шкивы, подшипники, муфты, шестерни и другие элементы, которые были посажены с натягом. Решить поставленную задачу поможет специальный съемник подшипников, позволяющий аккуратно изъять узлы, не повредив детали.

Приспособление для запрессовки/выпрессовки ступичных подшипников представлено в виде набора, включающего в себя оправку, силовой винт и силовую шайбу. Зачастую, такие наборы позволяют заменить подшипники ступиц без снятия поворотного кулака или амортизационной стойки. Все, что требуется от автовладельца или мастера, – это выбрать из комплекта оправки требуемого размера, установить их на подшипник, а затем, вращая гайку силового винта, запрессовать (либо выпрессовать) ступичный подшипник.

Главное – не забыть снять (можно слегка сдвинуть) датчик АБС, который в процессе работы довольно легко повредить. Кроме того, следует помнить, что с целью обеспечения работоспособности датчиков системы АБС, некоторые подшипники можно установить только одной стороной.

Обратите внимание! Подшипник и ступица являются целостным, неразборным узлом, а значит, заменить только подшипник не получится. Также, очень важно перед каждым использованием съемника (он же часто используется и для запрессовки) смазывать его винт консистентной смазкой.

3. Выбор приспособления для запрессовки подшипников

Когда говорят о приспособлении для выпрессовки/запрессовки ступичных подшипников, то чаще всего имеют ввиду либо специальный пресс, который из-за своих немаленьких габаритов зачастую используется лишь на станциях технического обслуживания, либо соответствующий набор, более подходящий для работы в домашних условиях. Конечно, некоторые автовладельцы сами изготавливают инструмент для запрессовки, но в большинстве случаев проще купить готовое изделие.

Из-за высокой стоимости прессов, покупать их с целью редкого домашнего использования нет смысла, поэтому если кто и решается на подобное приобретение, то выбирает менее габаритный и не такой дорогой набор для запрессовки подшипников ступиц. Как правило, такой инструмент изготавливается из прочного материала, обладающего повышенной твердостью и необходимым уровнем стойкости к большим нагрузкам. В этом плане, наиболее распространенным материалом является хромванадиевая сталь.

Практически все наборы для выпрессовки/запрессовки подшипников поставляются в пластиковом чемодане, что дает возможность брать его с собой. С одной стороны, может это и мелочь, но в ситуации выбора, человек всегда обращает внимание на красивую и удобную упаковку. Отличительной чертой таких наборов есть разное количество составляющих элементов комплекта.

Помимо того, приспособления для запрессовки подшипников отличаются друг от друга техническими характеристиками. В первую очередь — это тип привода, то есть принцип приведения инструмента в действия. Исходя из этого критерия, различают механический и гидравлический инструмент. К первому относят агрегаты, работающие от усилия рук пользователя, а ко второму – устройства, в основе работы которых находится гидропривод, существенно облегчающий не только задачу выпрессовки старого подшипника, но и процесс запрессовки новой детали.

Естественно, что второй вариант будет стоить дороже. Одним словом, прежде, чем сделать окончательный выбор, следует детально изучить все возможные варианты, представленные на современном рынке и, по возможности, проконсультироваться у знающих людей.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как выпрессовать ступичный подшипник

В помощь тем, у кого руки растут из правильного места)
Итак, основные симптомы грядущей замены подшипника:
-гул, идущий со стороны передних колес
-повышенная вибрация при движении
-самопроизвольное подруливание автомобиля по прямой
-люфт колеса во всех плоскостях xyz (искл — если наблюдается только по оси х смотреть рулевые нак-ки и тяги, по оси у — шаровые)
-если четвертого не наблюдается, выявить изношенный подшипник можно путем прохватывания (важно!) резкого поворота накатом налево и направо, либо сделать змейку по прямой (напр. при правом повороте гул резко возрастает-значит виновник находится с левой стороны и наоборот),

Необходимый инструмент по минимуму:
-домкрат, желательно подкатной, он устойчивей, либо ромб+подложки под авто(колесо+доски, бруски)
-молоток
-зубило
-ударная отвертка
-шлицевая отвертка
-бородок
-съемник стопорных колец и 3-лапый для подшипников
-ключи гаечные накидные 10,13,14,17,19
-трещетка и головки 19, 32, короткий удлинитель, вороток+труба 1-1,5 м
-пассатижи
-пресс, либо домкрат бутылочный 12-20 т. с приспособой для выпрессовки подш, оправки
-вэдэшка

Ну, поехали:
фото не всего процесса, к сожалению, руки то две)
для замены потьребуется снять всю ступицу
1. домкратим авто, снимаем колесо, выставляем на подставки, путем приослабляем ромба.
2. ступичная гайка. для откручивания ступичной гайки нам потребуется ключ накидной 12 или 13. Для облегчения откручивания, с помощью бородка и молотка выпрямим замятую часть гайки. Берем ключ на 12/13, вороток с головкой 32 и стопорим ступицу, путем вставления ключа 12/13 в вентиляционное отверстие торм диска, ниже торм суппорта (для закручивания гайки — ключ сверху суппорта), одеваем трубу на вороток и откручиваем ступичную гайку.

3 для удобства последующих действий снимаем шплинт и откручиваем гайку рулевого наконечника и путем точечных резких ударов в прилив на рулевой сошке, освобождаем из заточения наконечник.
4. откручиваем ключом на 10 четыре болта крепления датчика абс к ступице и убираем его в сторону

Недавно делился с подписчиками о доработке самодельного гидравлического пресса.
А так же о том, как с помощью него была проведена выпрессовка и запрессовка ступицы форд.
Появились вопросы от подписчиков и просто гостей, о том, каким образом правильно запрессовать ступицу не повредив подшипник.
Рассказываю.
Есть три варианта запрессовки ступицы в кулак:
Способ 1: Самый простой — тупо задавить ступицу прессом в кулак. При этом все давление гидравлики с внутренней обоймы подшипника через шарики переходит на внешнюю обойму. При этом 99% случаев заканчивается повреждением шариков и обойм и ступица начнет шелестеть через 2-3 тыс. км. Так делают обычно те, кто выпрессовывают ступицу таким способом

Нам, творческим и технически подкованным ближе к телу третий вариант.
Сразу оговорюсь. Идея не моя. Где-то, что-то подобное я видел на просторах интернета. И расстрою некоторых последователей — без токарных работ не обойтись.
Итак, нам надо изготовить три детали.
Две одинаковые детали №1 вот такого плана

Ступичный подшипник по праву можно назвать одной из самых важных частей современного автомобиля. Несмотря на то, что данные детали имеют достаточно скромные габариты, они выполняют ряд очень важных функций. В первую очередь следует отметить то, что именно ступичные подшипники снижают уровень трения подшипников во время вращения колес. Во-вторых, эти элементы удерживают на себе немалый вес автомобиля.

К сожалению, многие владельцы машин обращают внимание на подшипники ступиц только после того, как в области колес возникают нехарактерные шумы. Не нужно забывать о том, что данные подшипники постоянно подвергаются достаточно большим нагрузкам. Здесь можно отметить регулярные перепады температур, а также другие негативные воздействия окружающей среды.

Помимо этого, на подшипники ступиц оказывают разрушительное влияние неровности отечественных дорог, неисправности тормозной системы, или рулевого управления автомобиля. Если учесть все перечисленные выше обстоятельства, то можно прийти к выводу, что осматривать подшипники ступиц следует как можно чаще. При анализе состояния автомобиля следует обратить особое внимание на характеристики вращения колеса: не должно быть посторонних шумов и люфта, трение тоже должно быть минимальным.

В том случае, если избежать возникновения неисправностей не удалось, следует изучить общие сведения относительно замены поломанных подшипников ступицы на новые детали.

Итак, в ступице находится двухрядный шариковый подшипник, который не нуждается в дополнительной смазке или регулировке во время эксплуатации автомобиля.

Не стоит забывать о том, что выпрессовывая ступицу, подшипник разрушится. Иначе говоря, выпрессовывать ступицу следует правильно и только в том случае, если предполагается замена подшипников. Что касается используемых для запрессовки материалов, то здесь подойдут специальные оправки, продающиеся в наборах. В том случае, если оправок под рукой не оказалось, можно использовать кольца, оставшиеся от старого подшипника.

Порядок выполнения работ по замене подшипника ступицы:

1. Демонтируйте защитный колпак.

2. Ослабьте болты крепления колес и гайку ступицы на автомобиле. В связи с тем, что гайка ступицы очень сильно затянута, для ее демонтажа следует воспользоваться специальными инструментами. Например, можно использовать трубу.

3. Далее нужно снять колесо и тормозной диск.

4. Немного следует ослабить затяжку гаек болтов, которые крепят поворотный кулак к стойке.

5. К поворотному кулаку нужно отвернуть два болта крепления шаровой опоры.

6. Окончательно откручиваются две гайки крепления и удаляются болты.

8. Поворотный кулак нужно вывести из кронштейна стойки.

9. Используя подходящую выколотку, следует выпрессовать ступицу из внутреннего кольца.

10. В том случае, если на съемнике осталась наружная часть внутреннего кольца, то её нужно спрессовать съемником. Для того, чтобы работы по демонтажу выполнялись немного проще, на ступице находятся специальные выемки.

11. С обеих сторон поворотного кулака удаляются стопорные кольца.

12. Используя оправку, следует выпрессовать из поворотного кулака подшипник.

13. Далее нужно установить наружное стопорное кольцо.

14. Новый подшипник с помощью тисков или пресса следует запрессовать в поворотный кулак. Усилие прикладывайте только к наружному кольцу. Не нужно забивать подшипник, так как он может разрушиться.

15. Установите внутреннее стопорное кольцо.

16. С помощью оправки во внутреннее кольцо подшипника запрессовывается ступица.

17. Поворотный кулак монтируется в порядке, противоположном снятию. Для выполнения этой работы следует использовать или новую гайку, или гайку с другого колеса (чтобы старые замятые части «a» буртика гайки при кернении не попадали на паз «b» на хвостовике наружного ШРУСа).

18. Гайку ступицы, как и болты крепления колес, следует тщательно затянуть. В нескольких местах гайку нужно законтрить. После этого монтируется защитный колпак.

Видео про замена подшипника ступицы переднего колеса на автомобиле ВАЗ 2109:

На Nissan Note 1.4:

На Mercedes Sprinter, Vito, Viano:

Замена ступичного подшипника

Рассчитано на основе отзывов, полученных на СТО и на сайте.

Список услуг, доступных для автомобиля

Наименование работы, услугиЦена
Подшипник ступичный задний — заменаот 1200 рублей
Подшипник ступичный задний на переднеприводном автомобиле — заменаот 1200 рублей
Подшипник ступичный задний на полноприводном автомобиле — заменаот 2200 рублей
Подшипник ступичный передний — заменаот 1400 рублей

Понадобятся следующие запчасти

Наименование запчасти
Подшипник ступичный передний
Подшипник ступичный задний

Указанные цены являются ориентировочными. Уточняйте цены в разделе «Расчет стоимости работ» или у оператора call-центра +7 (812) 240-47-47.

Одно из наиболее уязвимых мест автомобиля – подвеска. Именно она, чаще всего, подвержена воздействиям внешней среды, ударам и износу. Наибольшие динамические нагрузки при вращении колес достаются именно подшипникам ступиц. Ступичные подшипники имеют закрытую конструкцию, что предполагает их использование до почти полного износа. Они не нуждаются в замене смазки. Однако своевременная замена ступичного подшипника необходима, прежде всего, потому, что он обеспечивает безопасное движение, под действием серьезных нагрузок. Неисправный подшипник может привести к аварии, «заклиниванию» руля, вывести из строя поворотный кулак и другие детали подвески.

В каких случаях нужно менять ступичный подшипник?

Износ этой детали происходит практически постоянно, достигая критических значений, при которых не может быть обеспечена безопасность в управлении автомобилем.

Признаки, при обнаружении которых необходимо проверить состояние подшипников:

  • вы слышите гул, который исчезает, когда машина стоит или поворачивает;
  • руль начинает вибрировать;
  • осевой люфт колес;
  • хруст в области соединения подвески с колесом;
  • горячая на ощупь ступица или ее колпачок.

По статистике каждая четвертая машина с пробегом свыше сотни тысяч километров требует особого внимания к состоянию таких подшипников. Чтобы не допустить возникновение проблем с ними, следует сделать правилом для владельцев автомобилей регулярную диагностику ступичных подшипников своими силами или пользуясь услугами автосервиса. При этом важно помнить, что попытки самостоятельно ремонтировать или как подешевле заменить подшипник ступицы, ни к чему хорошему не приведут, поскольку он ремонту не подлежит. При выходе из строя, его нужно просто заменить.

Как правильно менять подшипник?

Алгоритм замены ступичного подшипника не сложен, но требует внимания и наличия под рукой всех нужных инструментов. Заменить подшипник ступицы на переднем колесе можно так:

  1. Вывесить автомобиль
  2. Снять колесо.
  3. Снять все детали, которые закрывают доступ к подшипнику
  4. Удалить стопорное кольцо.
  5. С помощью специального съемника или пресса выпрессовать подшипник
  6. Осмотреть посадочное место подшипника, очистить его от коррозии и грязи.
  7. Смазать мыльным раствором посадочную поверхность.
  8. Новый подшипник запрессовать в ступицу с помощью приспособления или пресса.
  9. Установить новое стопорное кольцо.
  10. Подшипник закрепить на оси новой упорной шайбой и гайкой.
  11. Отрегулировать затяжку подшипника нужным моментом с помощью динамометрического ключа.
  12. Собрать все в обратном порядке.

Меняем подшипники

000_moto_0611_070

«Подшипник» расшифровывается как подкладка под шип (ось), и когда-то его предназначением было уменьшать трение между осью и колесом кареты. Сегодня первое, что приходит на ум при упоминании о подшипнике — два кольца с шариками между ними. Но есть множество видов подшипников — и роликовые конические, и поворотные, и подшипники скольжения (последние по конструкции напоминают ту самую «подкладку под шип» и применяются главным образом в двигателе — в сопряжении с коленвалом). Но сегодня мы остановимся на тех, что чаще всего выходят из строя на мотоцикле, и которые в принципе можно поменять самостоятельно. А порой в дороге другого выхода и нет!

Самые незащищенные в мотоцикле — подшипники колес. При проезде луж и бродов ступица охлаждается и туда стремится попасть вода. Помогают этому процессу и хозяева техники, которые промывают труднодоступные места мотоцикла струей воды под давлением. Если вы ездите по бездорожью, то нередко на ось наматывается трава, отжимая сальники и опять же открывая путь к подшипникам грязи и влаги. Да и дорожная пыль потихоньку точит резину и сталь, прорываясь внутрь. Главный признак износа колесных подшипников — люфт, который легко оценить, покачав вывешенное колесо в поперечном направлении. Вой же такого подшипника, как правило, заглушается шумами двигателя и трансмиссии.

Кстати, на части эндуро сальники установлены пружинками наружу — считается, что так они лучше перекрывают путь воде при возникновении разрежения в ступице. Чтобы колесные подшипники служили долго, следите за состоянием защитных уплотнений. Раньше всего уплотнения в колесах выходят из строя на мотоциклах для бездорожья, поэтому их владельцам стоит уделять особое внимание их состоянию и своевременно заменять на новые. При этом не поленитесь и осмотрите сопряженные поверхности втулок. Изношенный металл (а его быстро и неотвратимо продирают пружинки изношенных сальников) тут же испортит новый сальник. Незначительные дефекты можно попытаться заполировать, но лучше всего заранее, до замены подшипников, заказать новые втулки взамен изношенных, иначе придется вскоре снова покупать комплект — подшипники, сальники, втулки. Не менее важно соблюдать аккуратность при замене колес и следить, чтобы на вынутые на время ось и втулки не налипали пыль или песок. Необходимое количество смазки на колесной оси также жизненно необходимо для нормальной работы узла. Обычно для смазывания осей мотоцикла рекомендуются консистентные смазки с алюминиевым или медным наполнителем.

Какой подшипник лучше — открытый или закрытый? Теоретически, конечно, закрытый. Но практически, коли уж под уплотнения попала вода, она оттуда выйдет только в виде ржавчины. В качестве оригинала иногда идут полуоткрытые подшипники, их устанавливаем уплотнениями в сторону сальников. Выбирая подшипники, иногда можно почувствовать небольшой люфт. Не удивляйтесь, при запрессовке в ступицу он должен исчезнуть. А вот если подшипник с трудом надевается на ось колеса — дело неладно. Как правило, это означает, что подшипник — «левый».

Менять всегда нужно все подшипники колеса (два или три) — для надежности. Ведь износ прогрессирует очень быстро. Для замены советую воспользоваться правильным инструментом. Ведь классический метод выбивания подшипника молотком и длинным бородком не всегда оптимален. Подшипники не любят ударных нагрузок, особенно не распределенных по всей площади обоймы. Попавшие под удар шарики оставляют на теле подшипника вмятины, которые в будущем приведут к гибели детали. Но даже если вы не собираетесь устанавливать этот подшипник обратно, при выбивании можно повредить посадочные поверхности, и новый подшипник не будет сидеть с нужным натягом. К тому же конструкция некоторых колес просто не позволяет извлечь подшипник таким образом. Поэтому для извлечения подшипников применяют специальный съемник:

001_moto_0611_070

Такой инструмент есть в каждой правильно оборудованной мастерской. Перед извлечением подшипника необходимо тщательно очистить поверхности вокруг, чтобы грязь, остатки старой смазки с песком или окислившийся алюминий не помешали подшипнику выйти. На некоторых мотоциклах (где посадка подшипника плотнее обычной) рекомендуется нагреть ступицу до 100°С.

Для запрессовки нового подшипника можно использовать и молоток. Но только в сочетании с оправкой диаметром на полмиллиметра меньше внешней обоймы подшипника. Ей может стать, например, отслужившая торцевая головка. Главное, чтобы нагрузка приходилась только на внешнюю обойму. Более цивилизованный, но не всегда более эффективный инструмент — приспособление, состоящие из дисков разнообразного диаметра и длинной резьбовой шпильки. При помощи диска нужного диаметра любой подшипник можно аккуратно запрессовать на место. Оба способа требуют большой аккуратности в самом начале процесса, когда подшипник только слегка зашел внутрь ступицы. Внешняя обойма подшипника должна заходить в посадочное отверстие без перекоса. Если же подшипник все-таки отклонился от нужного направления, его можно направить очень легкими ударами киянки. И еще, перед тем как запрессовать подшипник, обязательно слегка смажьте посадочное место и внешнюю грань подшипника моторным маслом. После установки подшипников убедитесь, что они свободно вращаются.

Случается, что внутренняя распорная втулка в ступице

002_moto_0611_070

на долю миллиметра длиннее, чем нужно, в результате внутри подшипника возникает излишнее трение и подшипник проворачивается с трудом. Чтобы исправить такую ситуацию, необходимо слегка ослабить посадку подшипника, сдвинув его наружу. При сборке колеса уделяйте особое внимание внешним втулкам между подшипниками и перьями вилки. Если одну из этих втулок забыть или перепутать их местами, вся система будет работать неправильно, что может привести не только к скорому износу деталей, но и к падению.

003_moto_0611_070

Нередко приходится заниматься и подшипниками рулевой колонки. Главное — своевременно их подтягивать, не давая ему люфтить. В рулевых колонках современных мотоциклов часто встречаются упорные шариковые подшипники, прежде всего выдерживающие нагрузки, направленные параллельно оси рулевой колонки. Если в таком подшипнике появляется люфт, его начинает быстро разбивать. Поначалу появляется легкий щелчок в момент торможения, но если ситуацию вовремя не исправить, руль начнет хуже вращаться и может заклинить в самый неподходящий момент. Чтобы подтянуть рулевой подшипник, прежде всего необходимо найти гайку, которая его удерживает. Как правило, она располагается под верхней траверсой и иногда бывает законтрена второй такой же. Нередко эти гайки имеют корончатый венец и требуют специального ключа. Мотоцикл нужно поставить так, чтобы переднее колесо висело в воздухе и руль свободно вращался. Снять верхнюю траверсу и начать понемногу закручивать гайку подшипника, при этом проверяя легкость вращения системы. Как только появится усилие при вращении, перестаем затягивать гайку и отворачиваем ее обратно примерно на четверть оборота. Руль должен вращаться свободно, а люфт при этом исчезнуть.

Важный момент: если щелчки из рулевой колонки появились на совсем новом мотоцикле, возможно, что подшипник при сборке на заводе не сел до конца в свои посадочные места. В таких случаях полезно затянуть его сначала с достаточно большим усилием, около 25–30 Нм, а уже потом ослабить и проделать описанную выше процедуру.

Замена рулевых подшипников — задача порой непростая и требует хорошего оборудования и навыков. И если с колесными подшипниками еще можно справиться в условиях гаража, то для работы с рулевыми подшипниками без правильного оборудования не обойтись. Ездить с изношенными подшипниками — неважно, колес или рулевой колонки — опасно!

В каждом мотоцикле множество других узлов, где работают подшипники, но большинство из них находится в двигателе, и благодаря отличной смазке и чистоте служат они долго и замены не требуют. А если уж случилось так, что из строя вышел один из подшипников двигателя или коробки передач, значит, на то была очень серьезная причина (как правило, проблема с системой смазки) и одной заменой подшипника дело не закончится. Но не будем о грустном. Ведь если регулярно следить за мотоциклом и правильно его обслуживать, ничего плохого с ним не случится.

Замена колесных подшипников (на примере Suzuki DR-Z 250):

Ссылка на основную публикацию
Adblock
detector
