Где сделать развал схождение и как выполнить регулировку углов установки колес самостоятельно

Где сделать развал схождение и как выполнить регулировку углов установки колес самостоятельно

Многие автолюбители предпочитают обслуживать свою технику исключительно собственными силами. В список осуществляемых собственноручно операций трудолюбивые автовладельцы записывают и непосильную на первый взгляд регулировку геометрии системы рычагов колес.

Что найдем в этой статье:

Цель операции

Начинающие водители зачастую не интересуются тем, как сделать развал схождение самому, ввиду распространенной несерьезности подхода к эксплуатации транспортного средства.

Для того, чтобы оценить степень важности операции, достаточно ознакомится с последствиями нарушения углов установки колес:

  • пониженная устойчивость при движении на крейсерских скоростях;
  • сложно прогнозируемая управляемость автомобилем (самопроизвольный увод в одну из сторон, непредсказуемость ситуации при скоростном прохождении виражей);
  • ускоренный и неравномерный износ протекторов покрышек;
  • повышенный расход топлива.

Подготовительный этап

Осматривая специализированные площадки, где можно сделать развал схождение, автовладельцы наверняка замечали одну общую особенность: поверхность подъемника представляет собой идеально ровную плоскость. Подобная поверхность – основное условие получения высококлассных результатов и при ручной регулировке.

Перед проведением процедуры крайне необходимо произвести ряд следующих мероприятий:

  • устранить дефекты в деталях подвески и рулевого управления;
  • выполнить балансировку и, при необходимости, прокатку колесных дисков;
  • привести массу автомобиля к снаряженной (убрать лишний груз из багажника, заправить полный бак топлива);
  • проверить соответствие давления в шинах определенным производителем показателям;
  • удостовериться, соответствует ли действительное положение рулевой рейки нулевому при движении прямо.

При несоблюдении последнего требования, перед тем, как сделать развал схождение самому, необходимо выставить действительный ноль рулевой рейки. Операция осуществляется следующим образом:

  • ослабить стопорные гайки наконечников рулевых тяг;
  • постепенно выкручивая одну тягу и закручивая другую на строго одинаковое количество оборотов выставить требуемый ноль;
  • затянуть стопорную гайку.

После проведения этой операции необходимо оценить работу механизма и «нулевое» положение руля непосредственно в движении. При необходимости вносятся дополнительные коррективы в полном соответствии с описанной выше последовательностью.

Выясняем, как самому сделать развал схождение в подходящих условиях

Величину схождения колес определяет угол отклонения плоскости вращения колес от горизонтали (вектора прямого перемещения). В зависимости от конструкции подвески и типа привода угол может быть как положительным, так и отрицательным. Величина и направление отклонения всегда указываются в технической документации на автомобиль.

Водители, уже побывавшие там, где можно качественно сделать развал схождение, наверняка знают основу методики настройки отклонения колес от плоскости в направлении прямого перемещения автомобиля:

  • машина устанавливается на эстакаду или на яму и выставляется положение колес, соответствующее движению прямо;
  • исполнитель производит замер или выставляет длину трубы или рейки, равную минимальному расстоянию между краями колесных дисков (это могут быть как крайние левые, так и крайние правые точки – в зависимости от направления угла развала) в горизонтальной плоскости (проходит через ось вращения колес – совпадает с горизонтальной плоскостью симметрии дисков);
  • жестко зафиксированная с помощью трубы или планки длина сравнивается с величиной расстояния противоположных краев дисков, лежащих в той же горизонтальной плоскости: она должна проходить в измеряемом сечении свободно с люфтом, определенным заводом-изготовителем как параметр «схождение»;
  • если объект с жестко фиксированной длиной проходит в указанном месте с натягом, необходимо одновременно выкрутить или вкрутить обе рулевые тяги (в зависимости от направления угла схождения) на одинаковое количество оборотов;
  • покачать и прокатить автомобиль на несколько сантиметров и снова произвести вышеописанную контрольную операцию.

Важно! Перед целенаправленным решением вопроса, как самому корректно сделать развал схождение, необходимо отметить места биения на дисках. Для этого необходимо поддомкратить колесо, придать ему небольшую частоту вращения и медленно подносить мел. Маркированные таким образом выступающие кромки исключат появление существенных погрешностей при проведении измерений.

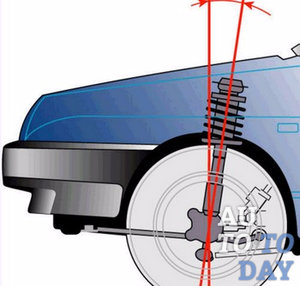

Угол развала колес определяет степень отклонения плоскости их вращения от вертикали. Методика настройки этого параметра следующая:

  • установить автомобиль на ровной поверхности и выставить колеса прямо;
  • сделать пометки на внешних торцевых поверхностях шин в положениях «90 и 270 градусов»;
  • прислонив шнур с отвесом к крылу, необходимо выверить положение шнура (мнимо соединять оставленные метки) и приступить к измерению расстояния между равноудаленными от центра диска верхней и нижней его кромками: разность замеренных отрезков сопоставляется с величиной предъявляемого производителем параметра «развал»;
  • выполняются еще три замера с интервалом в 90 градусов (автомобиль трижды перемещается вдоль площадки);
  • при несоблюдении заводского требования хоть в одном из сечений (с учтенной погрешностью биения внешних кромок дисков) необходимо произвести подналадку положения детали, отвечающей за данную регулировку (зависит от конструктивных особенностей подвески и указывается в руководстве по эксплуатации).

Выбираем сервис, где можно надежно сделать развал схождение колес

Определяющими факторами при выборе СТО, осуществляющего регулировку углов установки колес, несомненно являются вид применяемого оборудования и квалификация мастера. Операция займет минимум времени, если будет проводится на современном 3D стенде. Посещать незнакомый сервис, располагающий устаревшим оптическим стендом да еще и с незамкнутым контуром не стоит. Гравитационные модели установок с кордовой или инфракрасной связью между датчиками элементов, монтируемых на каждое колесо, являются достойной альтернативой современному 3D стенду.

Осуществляя поиск мастерской, где могут на достойном уровне сделать развал схождение, необходимо обращать внимание и на уровень обслуживания. Владелец должен внимательно проследить, выполнил ли мастер проверку давления в шинах и удостоверился ли он в отсутствии дополнительного груза в багажнике.

Потеря устойчивости, ухудшение управления и пилообразный износ шин указывают на необходимость немедленного проведения регулировки углов установки колес. Выполнить операцию легко можно собственными силами при наличии примитивного инвентаря и эстакады или ямы.

Как примерно выставить развал схождение самому. Развал-схождение своими руками: Фото, Видео.

Геометрия углов колес относительно кузова и плоскости земли – это один из важнейших факторов безопасности вождения автомобиля. При проектировании, на заводе всегда выставляют углы развала, схождения и кастера, иначе управляемость автомобиля на дороге может значительно ухудшиться.

Зачем нужно делать развал-схождение?

Развал-схождение необходимо делать в любом случае, так как неправильная его установка или полное отсутствие приводит к очень быстрому износу резины и ухудшению управляемости автомобилем. Развалом называется угол наклона колес к дороге. В зависимости от потребности автомобилиста, он может быть, как положительным, так и отрицательным. В первом случае, верхняя часть колеса наклонена в сторону центра машины примерно на 1,5 – 2 градуса. Такой развал не желателен, так как увеличивает износ шин, но он также обеспечивает более плотное сцепление с дорогой. В большинстве же случаев выставляют положительный развал.

Схождением называется разница в расстоянии, которая измеряется по передним и задним точкам колес (дисков) по горизонтали. Измеряют его в миллиметрах или же градусах. Также может быть положительным. Отрицательным и нулевым. Плюсовое схождение передних колес дает стабильное управление на больших скоростях, но при этом ухудшается маневренность, то есть поворачиваемость. Если схождение отрицательное, то управлять машиной легче, так как улучшается реакция колес на вращение руля. Однако в таком случае придется часто менять резину, так как она очень быстро изнашивается на повреждённых дорогах. Для задних колес ситуация практически та же. Самым лучшим вариантом будет установка схождения колес равного нулю. Это позволит держать баланс как в управлении, так и в долговечности шин. Нормальные углы геометрии колес обеспечивают автомобилю экономичность топлива, более легкое управление и маневренность, устойчивость и пониженную склонность к амортизации и опрокидыванию.

Важно также знать первые признаки неотрегулированного развала-схождения:

  • Автомобиль ведет вправо или влево;
  • Повышенный и неравномерный износ шин;
  • Необходимость замены частей рулевого управления и ходовой части.

Если у вас появились вышеперечисленные проблемы, то лучше всего будет незамедлительно обратится в автосервис, где на специальном стенде вам выполнят необходимую регулировку углов геометрии. Современный стенд способен выполнять необходимые измерения и регулировки. В автосервисе вам предоставят отчет выписку по выполненным работам, там будут такие пункты:

  • Углы развала левого и правого колеса для обоих подвесок (передняя и задняя);
  • Углы схождения (также для всех колес и обоих подвесок);
  • Смещение осей автомобиля;
  • Повернутость задней оси;
  • Поперечные и продольные углы наклона оси поворота.

Перед началом работы, мастер осматривает автомобиль на наличие неисправностей, замеряет давление в шинах (оно должно быть одинаковое) и после этого выполняет корректировку углов.

Регулировка развала – схождения колес своими руками

Регулировку углов можно выполнить также и у себя дома, тем более что не все автосервисы имеют компьютеризированные стенды. Поэтому если у вас есть навыки ремонта и определённая сноровка, то вы сможете выполнить регулировку развала – схождения самостоятельно и не переплачивать деньги в автосервисе.

Перед началом работы, нужно подготовить необходимые инструменты и площадку автомобиля.

Из первых, нам понадобятся телескопическая линейка, шнур с отвесом на конце, мел и водительские инструменты. Машину нужно поставить на ровную площадку, желательно со смотровой ямой.

На первом этапе нужно установить машину на ровную поверхность и сделать пометки мелом на внешней стороне колеса в верхней и нижней частях покрышки.

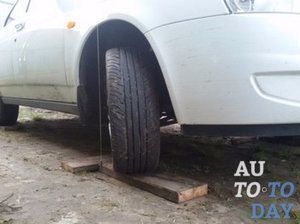

Далее приложите к крылу автомобилякусок шнура с отвесом так, чтобы он и метки на колесах находились в одной плоскости. Затем меряется расстояние от шнура и до верхней метки, а потом нижней, мерять нужно по его дальней части (кромке). При этом разница не должна быть более 3 мм.

На третьем этапе нужно повернуть колеса на 90 градусов, немного прокатив их, после этого ставим еще две метки и делаем замеры. Затем поворачиваем колесо на 180 градусов и выполняем аналогичные предыдущим операции.

После выполнения замеров, колесо автомобиля снимается и откручиваются болты, которые соединяют кронштейн амортизатора с поворотным кулаком, который замет сдвигается в нужную сторону на необходимое расстояние согласно замерам.

Для этого необходимо нанести метки уже на внутренней стороне колеса и упереть телескопическую линейку в эти метки. Совмещаем неподвижный указатель на линейке с нулем и проворачиваем колеса немного вперед, после чего снова делаем замеры. Если результаты показывают, что передняя часть шины больше чем задняя, то рулевые тяги немного удлиняются. Если наоборот – укорачиваются.

Нужно понимать, что правильно выставленные углы развала и схождения делают автомобиль более устойчивым на дороге и значительно увеличивают срок службы резины и подвески.

Декабрь 3rd, 2015 Admin

После любого ремонта подвески или рулевого управления требуется отрегулировать угол развала и схождения передних колес. Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП. Обычно автолюбители предпочитают обращаться на автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать сход-развал своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно?

Сегодня мы подробно опишем последовательность действий, а заодно и расскажем, что значит слова «развал» и «схождение».

Что такое развал и схождение колес

Развал – представляет собой угол между вертикальной плоскостью и плоскостью колеса. От него напрямую зависит, насколько хорошо шины соприкасаются с дорожным покрытием.

Схождение – является углом между направлением движения и плоскостью вращения колеса. Оно определяет, насколько устойчива машина в поворотах, и с какой скоростью изнашиваются шины.

У схождения есть один нюанс – оно различается в зависимости от привода автомобиля. Транспортные средства с задней ведущей осью должны обладать положительным схождением (когда колеса чуть-чуть повернуты друг к другу), а вот у переднееприводных автомобилей схождение должно быть отрицательным (колеса наоборот, слегка развернуты в стороны). Следует заметить, что во время движения колеса становятся ровно в обоих случаях, что обеспечивает комфортную и безопасную езду.

Есть еще одна малоизвестная регулировка под названием кастер – угол, с каким наклонен шкворень (в продольной плоскости). Кастер устанавливается на заводе-изготовителе раз и навсегда, и поэтому в регулировке не нуждается. Однако если вы вносите коренные изменения в подвеску автомобиля (например, подготавливая его к спортивным состязаниям), его нужно будет регулировать заново. Здесь эта процедура рассмотрена не будет.

Специалисты рекомендуют регулировать сход-развал 2 раза в год, одновременно с переходом на летние/зимние шины. Но по факту, подавляющая часть водителей проводят эту процедуру только после ремонта элементов подвески или замены рулевых тяг, а также перед техосмотром.

Как отрегулировать развал схождение на ВАЗ 2109

Прежде чем приступать к работе, сделайте 3 важные вещи. Во-первых, убедитесь, что в ближайшей перспективе вы не будете проводить ремонт подвески или рулевого управления. В противном случае вы напрасно потратите нервы, время и силы. Во-вторых, не поленитесь проверить давление в колесах. Если оно ненормальное, измерения будут неправильными. В-третьих, проверьте багажник и салон, чтобы там ничего не лежало, поскольку регулировка производится на незагруженном автомобиле.

Также обратите внимание, что инструкция ниже действительна для автомобиля ВАЗ-2109 и его семейства. На других отечественных автомобилях, а тем более на иномарках, процедура заметно отличается.

Вам понадобятся:

  • Шнур с отвесом;
  • Штангенциркуль или линейка;
  • Баллонный ключ, домкрат;
  • 2 гаечных ключа на 19.

1) Сначала убедитесь, что машина стоит ровно.

2) Возьмите мел и поставьте 2 вертикальные риски на ободе – вверху и внизу.

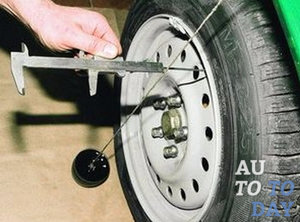

3) Воспользуйтесь шнуром с отвесом, приложив его к крылу машины. Затем измерьте расстояние от колеса до шнура в районе сначала верхней, а потом нижней метки. Показания должны различаться не более чем на ±3 мм.

4) Поскольку геометрия колеса не всегда бывает идеальной, прокатите авто немного вперед, чтобы метки сместились на 90°. Сделайте еще 2 риски, повторите замеры.

5) Повторите п. 2,3 и 4 для другого колеса.

6) Переставьте машину на 180° по отношению к предыдущему местоположению. Сделайте замеры вновь.

7) Возьмите баллонный ключ и домкрат, демонтируйте колесо. Далее с помощью 2-х ключей на 19 ослабьте 2 болта, крепящие кронштейн стойки амортизатора к поворотному кулаку.

8) С помощью ключа на 19 переместите поворотный кулак на необходимое расстояние вовнутрь или наружу посредством эксцентриситета головки болта. Тем самым вы зададите нужный вам угол развала.

9) Затяните ослабленные болты, смонтируйте колесо обратно, покачайте автомобиль нажатиями на переднее крыло. Еще раз сделайте замеры.

10) Если вы сделали что-то не так, повторите процедуру, пока замеры не покажут удовлетворительный результат.

Применительно к переднеприводным машинам нормативный развал – это -1/+1 мм .

Необходимые инструменты:

  • Специализированная линейка со шкалой;
  • Гаечные ключи на 27 и 24 (необязательно).

1) Загоните машину на яму, руль должен быть ровным.

2) Мелом поставьте 2 риски на колесах, как можно плотнее к дискам (с внутренней стороны).

3) Возьмите линейку, осуществите ее преднатяг и установите так, чтобы концами она упиралась в поставленные вами риски. Следите, чтобы она ни до чего не касалась, кроме колес.

4) Слегка потрясите линейку, после чего посмотрите на подвижную шкалу, совместив 0 с указателем, а потом зафиксируйте ее.

5) Немного толкните машину вперед, чтобы она проехала несколько десятков сантиметров, а линейка изменила свое местоположение. Опять же, не допускайте контакта линейки с чем-либо, иначе все придется начинать сначала.

6) Залезьте в яму, посмотрите на показания на шкале.

Вы можете увидеть, что расстояние между колесами на задней оси и расстояние между передними колесами неодинаково, хотя оно должно быть ровным. В зависимости от ситуации, придется регулировать длину тяг в определенную сторону (делать их длиннее или короче).

  • Возьмите ключ на 27, немного открутите контргайки рулевых тяг.
  • Посредством ключа на 24 можно изменять длину рулевой тяги (крутить надо исключительно за муфту!).
  • Далее установите шкалу линейки так, чтобы отрегулировать схождение на 0, а затем немного переместите машину назад.
  • Когда показания станут равны -1/+1 мм ., регулировку можно считать законченной. Не забудьте прокатить автомобиль вперед, чтобы проконтролировать измерения.

Теперь внимательно посмотрите на руль. Если он повернулся в бок, это означает, что вы не совсем правильно отрегулировали длину тяг, и одна из них теперь смещена. Чтобы это исправить, открутите одну тягу на N оборотов, и закрутите другую на столько же. Если руль встал ровно, смещение исправлено.

Как видите, регулировка развала схождения колес ваз 2109 своими руками процедура весьма непростая, но при некоторой сноровке вполне осуществимая. А проведя ее несколько раз, вы будете делать все необходимые операции без труда. Впрочем, если вы не уверены в своих силах, автосервис всегда к вашим услугам.

Как сделать развал-схождение своими руками

Геометрия подвески автомобиля подразумевает установку колес под определенными углами. Это позволяет снизить износ шин, дает устойчивость при движении. Процедура регулировки положения колес называется развал-схождение. Произвести ее можно на большинстве современных СТО. Однако не всегда имеется возможность попасть к мастеру или просто есть желание самостоятельно выполнить данный ремонт. Сделать развал-схождение своими руками не трудно, достаточно иметь минимум инструментов и времени. Самостоятельное обслуживание своего железного коня под силу каждому автолюбителю.

Почему углы «уходят»?

Перед тем, как перейти к регулировки развала-схождения своими руками, полезно будет знать, почему значение углов может измениться. Изменения происходит из-за:

  • Замены элементов подвески. Плановая или вынужденная смена стоек, тяг;
  • Деформации резины сайлентблоков. Происходит из воздействия окружающей среды, дорожного покрытия;
  • Механического воздействия или повреждение диска. Достаточно угодить в небольшую яму;
  • Смены покрышек. «Переобувание» на сезонную резину идентичного размера также вносит коррективы;
  • Изменения дорожного просвета. Из-за качества дорог, процедура популярна среди автолюбителей.

Следует помнить, что перед тем, как делать развал-схождение своими руками, необходимо проверить работоспособность всех элементов, связанных с передними колесами. Если имеется люфт или иные неисправности, то проводить регулировку нецелесообразно. Рекомендуется проводить плановый осмотр один раз в полгода, при смене сезона. Развал-схождение важный параметр, который напрямую влияет на безопасность движения.

Какой инструмент понадобится?

Чтобы провести корректную процедуру развала-схождения своими руками, понадобится место с ровной поверхностью. Желательно присутствие смотровой ямы, но можно и обойтись обычным домкратом. Из инструментов понадобится:

  • Мел;
  • Обычная линейка;
  • Веревка с металлическим предметом в качестве отвеса;
  • Стандартный набор ключей. Шестигранники, накидные;
  • Телескопическая линейка.

Данный набор не включает дорогостоящих специальных приспособлений. Все инструменты можно найти на рынке в свободном доступе. В качестве рабочего места подойдет эстакада. Однако стоит помнить, что на СТО манипуляции производятся на цифровом оборудовании, что дает большую точность при вычислениях.

Измеряем и корректируем развал

Для начала необходимо установить автомобиль на ровную поверхность и выставить руль на прямолинейное движение. Понадобится дополнительное место для перемещения машины. Дальнейший алгоритм корректировки развала своими руками выглядит следующим образом:

  • Мелом наносятся риски на резине. Одна в верхней точке, другая в нижней;
  • Над колесом закрепляется веревка с утяжелением таким образом, чтобы она совпадала с метками;
  • Замеряется отрезок от веревки до обода диска сверху и снизу;
  • Автомобиль смещается вперед, чтобы риски передвинулись на 90 градусов;
  • Наносятся еще риски сверху и снизу;
  • Вновь производятся аналогичные замеры;
  • Далее машина прокатывается вперед, чтобы первые деления сместились на 180 градусов;
  • Производятся замеры.

Полученные результаты не должны значительно отличаться друг от друга. Допустимая норма отклонения для заднеприводного автомобиля – 3 мм, для переднеприводного – 1 мм. Если допустимое отклонение превышено, то необходима корректировка развала.

Изменение угла производится за счет эксцентрикового болта. Чтобы получить к нему доступ, необходимо снять колесо. В зависимости от положительной или отрицательной разницы, а также ее размера, определяется направление и количество оборотов. После манипуляций с болтом, обязательно делаются повторные замеры.

Автомобилям для городского движения выставляется легкий отрицательный развал. При таком показателе машина лучше управляется в поворотах.

Замер и выставление схождения

Для измерений понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Дальнейший алгоритм регулировки схождения своими руками выглядит следующим образом:

  • Мелом наносятся риски с внутренней стороны колеса возле обода диска;
  • Линейка закрепляется между колесами таким образом, чтобы она не задевала деталей и узлов подвески;
  • Машина прокатывается вперед, телескопическая линейка продвигается назад. Следует следить за закреплением измерительного инструмента;
  • Шкала линейки отобразит разницу расстояния.

Допустимое расхождение значений – 1 мм. При превышении требуется корректировка схождения. Производится при помощи регулировки длины рулевых тяг. Если разница измерений носит отрицательный характер, то крепление тяги уменьшается. Если показатель положительный, то длина тяги увеличивается.

После проведенных манипуляций, замеры повторяются. Схождение корректируется до допустимых значений. Если расхождения больше, то процедура повторяется.

Как самостоятельно отрегулировать развал схождение: полезные советы

Углы установки колёс автомобиля играют важную роль в обеспечении управляемости и устойчивости машины на дороге. От их значений зависит комфорт и безопасность вождения. Регулируют развал схождение своими руками или на специальном стенде на станции технического обслуживания. Необходимость процедуры обусловлена износом деталей подвески, их заменой либо иным повреждением кузова в результате ДТП. При самостоятельной регулировке нужно соблюдать последовательность выполнения работы, чтобы выставить точные углы и надёжно их зафиксировать.

Развал-схождение

Подвеска автомобиля состоит из подвижных деталей, которые сглаживают толчки, возникающие при контакте колеса с дорожным покрытием. Кроме того, такие элементы обеспечивают поворот ступиц для совершения манёвров. Но подвижные соединения увеличивают степень свободы колеса, что приводит к отклонению его оси вращения от оптимального положения.

Правильная установка ступицы предполагает регулировку трёх углов: развала, схождения, кастера. Все они отвечают за ориентирование колёс относительно базы автомобиля, но первые два влияют на управляемость и устойчивость. Развал – это положение колеса относительно вертикали. Для того чтобы при крене автомобиля во время поворота он не терял управление, угол развала должен быть отрицательным. Производители колёсного транспорта указывают значения для незагруженной машины в диапазоне от 0 ° до 10 ° 20 ′. Кроме номинальной величины крена существуют допуски, за пределы которых развал не должен выходить.

Второй важный параметр в настройке ходовой – схождение. Это угол установки колёс относительно оси автомобиля, измеренный в горизонтальной плоскости. От него зависит прямолинейность движения и сцепление протектора при вхождении машины в поворот. Существует 2 варианта установки схождения:

  1. Положительный. Такой угол устанавливают у заднеприводных автомобилей. В этом случае колёса незначительно повёрнуты друг к другу, но при движении расходятся.
  2. Отрицательный. Схождение присуще переднеприводным автомобилям. Здесь, наоборот, колёса повёрнуты в разные стороны, но на скорости устанавливаются параллельно.

Менее ответственный угол – кастер. Это величина наклона шкворня подвески и поворотного кулака относительно вертикали. Обычно кастер направлен к задней части машины, чтобы лучше компенсировать качание подвески во время преодоления препятствий. При эксплуатации этот угол не нуждается в корректировке. Его регулируют только после полной замены деталей подвески.

Для регулировки приводных мостов развал-схождение не применяют. Процедура нужна только для многорычажной системы подвески.

Необходимость регулировки

Водители автомобилей вынуждены периодически проверять развал и сходимость колёс. Чаще процедуру проводят для передних, но иногда возникает необходимость проверки и регулировки всех осей. Сотрудники сервисных центров рекомендуют контролировать состояние подвески два раза в год, а заезд на СТО совместить с сезонной сменой покрышек. За полгода детали подвески изнашиваются, увеличивается свободный ход цапфы, что приводит к нарушению оптимальной «геометрии» ходовой.

Кроме плановой проверки, регулировка развал-схождения в обязательном порядке понадобится после ремонта подвески. Замена расходных деталей, таких как шаровых, наконечников, стоек и резинометаллических шарниров приводит к тому, что углы установки ступиц выходят за пределы критических значений. В этом случае сделать развал или схождение колёс нужно как можно быстрее. Кроме того, нелишним будет отогнать машину на диагностику, если водитель допустил наезд на препятствие, что привело к удару по подвеске. Чрезмерная нагрузка может повредить или деформировать детали шасси.

Выставить сход и развал понадобится, если автомобилем стало сложней управлять, а на прямом участке его постоянно уводит в сторону, и траекторию движения приходится поддерживать, прилагая усилие к рулевому колесу. Это означает, что углы установки ступиц превысили допустимые значения и нуждаются в корректировке. Кроме того, длительная эксплуатация автомобиля с такими нарушениями приводит к интенсивному и неравномерному износу протектора.

Регулировка

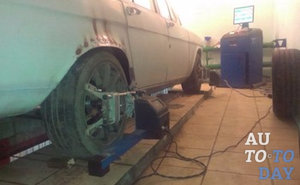

Отрегулировать углы можно на специально оборудованных для этого стендах на СТО либо самому в гараже, оборудованном смотровой ямой. В первом случае мастер выполнит настройку с помощью компьютеризированной аппаратуры. Такой способ более эффективен и точен – все замеры и изменения отображаются в режиме реального времени на экране монитора. Кроме того, в памяти компьютера сохранены углы установки для большинства автомобилей.

Любители самостоятельно ремонтировать свою машину, регулируют положение колёс в гаражном боксе с применением механических средств измерений. Последние не могут обеспечить точность оптических приборов, применяемых в профессиональном оборудовании. Однако проверять рабочие параметры можно гораздо чаще, сэкономив на посещении СТО. Кроме того, благодаря личному контролю водителю всегда будут известны проблемные места в его автомобиле.

Перед регулировкой развал-схождения необходимо обязательно заменить изношенные детали подвески. Ни один мастер не возьмётся за работу, если не будет обеспечена жёсткость крепления колеса.

Инструменты

Для самостоятельной проверки и регулировки угла развала и схождения понадобятся простые измерительные инструменты: отвес, точная металлическая линейка, штангенциркуль. Нелишним будет подготовить П-образную телескопическую штангу с фиксатором в выдвинутом положении. Кроме того, понадобятся рожковые гаечные ключи, комплект накидных головок с воротками, металлическая щётка и баллончик проникающей смазки.

Подготовка и диагностика

Перед тем как приступить непосредственно к процедуре, проводят полную диагностику ходовой. В деталях подвески недопустимы люфты и зазоры. Наличие таких дефектов не позволит выполнить регулировку корректно. Кроме того, контролируют состояние защитных пыльников: на них не должно быть повреждений, трещин, проколов. Исправная деталь, у которой нарушена герметичность, быстро испортится, что вынудит водителя её менять, а затем снова устанавливать углы.

При диагностике в первую очередь проверяют шаровые опоры, рулевые наконечники, сайлентблоки и гидравлические стойки. Если они не обеспечивают жёсткость подвески, они подлежат замене. Механики рекомендуют менять детали парами, чтобы уровнять их срок службы и не производить замену смежного элемента после непродолжительного пробега.

Настройка развала

Схема позиционирования колеса по вертикали зависит от модели автомобиля, конструкции его подвески. Выделяют два варианта: регулируемый и нерегулируемый развал. Во втором случае правильное положение колеса обеспечивается жёсткостью кузова и отсутствием выработки в шарнирах подвески. Обычно такие конструкции применяют для крепления ступиц переднеприводных автомобилей. Если угол развала не соответствует норме, необходимо проверить геометрию кузова и состояние шарниров.

В конструкции автомобилей, где предусмотрена возможность изменения положения оси ступицы в вертикальной плоскости, регулируется оно изменением расстояния между нижними или верхними рычагами подвески. Последовательность действий:

  1. Устанавливают автомобиль над смотровой ямой на ровной, горизонтальной площадке.
  2. Проверяют давление в колёсах. В случае необходимости доводят до нормы, заявленной производителем.
  3. На диске колеса мелом делают 2 диаметрально противоположные отметки. Прикладывают отвес к крылу и замеряют расхождения в указанных точках. Чтобы исключить погрешности, возникающие из-за деформации обода, колесо поворачивают на 180 ° и повторяют измерения.
  4. При большой разнице выполняют регулировку. Для этого ослабляют крепление рычага, откручивая гайки или болты. В зависимости от того, в какую сторону необходимо двигать цапфу, добавляют или удаляют дистанционные прокладки. Затягивают крепёж.
  5. Повторно измеряют расстояния от меток до отвеса. Если результат удовлетворительный, закручивают крепление рычага с контрольным крутящим моментом.

Регулировку угла выполняют на незагруженной машине. Дополнительный вес может незначительно влиять на развал путём изменения положения элементов подвески.

Схождения

После выставления цапфы в вертикальной плоскости приступают к регулировке поворота передних колес относительно оси движения. Если автомобиль оборудован многорычажной подвеской задних осей, и в ней меняли детали, то и она подлежит проверке. Принцип наладки зависит от конструкции шасси, но он практически идентичен для всех автомобилей. Схождение колес своими руками регулируют в определённой последовательности:

  1. Располагают автомобиль над смотровой ямой. Проверяют давление в шинах, при необходимости доводят его до нормы.
  2. Устанавливают рулевое колесо в положение для езды прямо.
  3. Телескопической штангой измеряют внутренние расстояния между колёсными дисками спереди и сзади. Разница значений должна быть в пределах диапазона, указанного производителем. Если расстояния разные, проводят корректировку длины рулевых тяг.
  4. Ослабляют контргайку или стяжные хомуты наконечников. Вращением регулировочного элемента изменяют расстояние между крайними точками в рулевой трапеции.
  5. Периодически измеряют сходимость колёс.
  6. Когда результат будет удовлетворителен, затягивают контргайки или хомуты контрольным крутящим моментом.

Самостоятельное выполнение процедуры поможет сэкономить на посещении автосервиса. Но для большинства современных машин рекомендуется проведение развал-схождения на компьютеризированном стенде. Только так можно быть уверенным в корректности установленных углов.

Как выставить развал-схождение?

  • Как выставить развал-схождение?
  • 1. Необходимые параметры развала — схождения колес.
  • 2. Инструменты для выставления развала — схождения.
  • 3. Технология регулировки развала — схождения.

Современные СТО в любое время суток готовы предоставить вам множество услуг, хотя большинство из них автомобилист способен осилить самостоятельно. К такой мысли чаще всего приходишь, попадая в не совсем комфортные ситуации. К примеру: оказались за городом, и такое благо как автосервис здесь отсутствует. Или ситуация, когда в автосервисе вам приходится с умилением наблюдать, как мастер «лечит» ваше авто, подчитывая информацию из компа.

  • 1. Необходимые параметры развала — схождения колес.
  • 2. Инструменты для выставления развала — схождения.
  • 3. Технология регулировки развала — схождения.

Пережив подобное хоть раз, многие из автолюбителей понимают, что большинство операций по уходу или даже ремонту авто можно произвести самостоятельно, для этого необходима лишь базовая информация и наличие нужных подручных приспособлений. В сегодняшней статье мы познакомимся с тем, как выставить развал — схождение. Задача эта на первый взгляд немного трудная, но справиться с ней можно и без помощи компьютерного оборудования.

1. Необходимые параметры развала — схождения колес.

Отправной точкой для удачной регулировки колес является знание основных параметров. В частности, для выполнения этого процесса вам необходимо ознакомиться с целым перечнем терминов и понятий. Развал колес – это угол между плоскостью и вертикалью вращения самого колеса. Наличие или же отсутствие вертикального наклона можно определить, посмотрев на колеса в лобовое стекло. Именно от развала напрямую зависит положение колеса во время движения автомобиля. Можно выделить два типа развала:

положительный – колесо верхней часть направлено наружу;

отрицательный – колесо верхней частью направлено внутрь, как бы домиком.

Кастер – являет собой соотношение оси рулевого колеса к оси рулевой колонки. Такая конфигурация необходима для обеспечения стабилизированных моментов: возвращения колес в исходное положение, что способствует прямолинейному движению. Проще говоря, кастер обеспечивает машине стабилизированное положение колес относительно движения. Данный параметр в регулировке нуждается крайне редко.

Если вы смотрите на автомобиль со стороны и видите, что ось поворота колеса наклонена в сторону задней части, то такой кастер принято называть положительным. Чем больше смещение кастера в позитивную сторону, тем больше будет стабильность автомобиля на прямой. Но при осуществлении поворотов необходимо будет прикладывать больше усилия на руль. К тому же, на поворотах внешнее колесо немного будет опускать авто, а внутреннее – приподнимать, таким образом, будет создаваться боковой крен, что вовсе нежелательно.

Схождение – расстояние между плоскостью вращения колеса и направлением движения. Схождение измеряется в градусах/минутах либо же миллиметрах. Схождение влияет на стабильность прямолинейного движения, на износ шин, а также на управляемость при поворотах.

Если колеса по ходу движения направлены в разные стороны, то такое схождение называется отрицательным. Необходимо избегать слишком больших значений схождения, поскольку чрезмерно отрицательное схождение будет способствовать сильному изнашиванию внутренних кромок шин, а при чрезмерно положительном – изнашиваться будут внешние кромки шин.

Случается, что для поддержания рабочей температуры шины используют эффект трения резины от сильного схождения. Стоит также отметить, что при частом трении шины стираются и лысеют, а это, в свою очередь, не способствует улучшению сцепления во время торможения и поворотов.

Выделяют динамическое и статистическое схождение. Во время движения колес, в зависимости от податливости соединительных шарниров и кинематики подвески, угол установки колес способен меняться. К примеру, во время разгона ведущие колеса будут стремиться к положительному схождению.

2. Инструменты для выставления развала — схождения.

Специалисты рекомендуют проводить регулировку развала — схождения для автомобилей отечественного производства раз в 15 тыс. км, а для авто иностранного производителя – раз в 30 тыс. км. Но потребность в подобной процедуре может возникать по разным причинам. Все будет зависеть от того, как часто вы используете автомобиль, насколько вы любите «лихачить», по каким дорогам приходится ездить. У одних водителей необходимость в регулировке развала может возникать даже каждый месяц, а у других – раз в три года.

Если вы всерьез задаетесь вопросом: «Как выставить развал — схождение самому?», то, прежде всего, вам необходимо подготовить необходимые для этого инструменты. В целом, никакого замысловатого оборудования не понадобится, все это найдется в любом гараже:

1. Линейка со шкалой или штангенциркуль.

2. Шнур с отвесом.

3. Мел или маркер.

4. Набор инструментов (стандартный набор ключей).

5. Смотровая яма, либо же просто ровная поверхность.

Наверняка вы представляете процесс выставления развала — схождения колес как полностью компьютеризированный процесс, где автомобиль загоняется на специальный стенд, и на мониторе появляются цифры, свидетельствующие о величине отклонения. Именно такой метод применяют на современных автосервисах. Конечно же, его отличает точность измерений, однако сам процесс выравнивания все равно происходит вручную. Из этого возникает логический вопрос: зачем платить больше, если можно обойтись и без компьютерной диагностики? Делимся подробной инструкцией, как это все сделать самому.

3. Технология регулировки развала — схождения.

Если все необходимые инструменты для выставления имеются, можно приступать к пошаговой регулировке. Технология регулировки развала — схождения обязательно должна начинаться с банальной перепроверки трех основных моментов:

— давление в покрышках не должно быть разным. Допустима максимальная разница в 0,5 атмосфер;

— ходовую часть автомобиля. Она должна находиться в идеальном состоянии. Если же в процессе проверки вы определили, что она требует ремонта, то проводить регулировку развала — схождения не имеет смысла – в первую очередь необходимо привести в порядок ходовую;

— загрузку автомобиля (убедитесь, что багажник не прогибается под несколькими мешками цемента или картошки).

Поводов для того, чтобы заняться развалом – схождением, может быть очень много. Однако внеплановая регулировка должна проводиться при таких обстоятельствах:

1. Если вы «поймали» яму, и диск колеса деформировался.

2. Если выполнялись ремонтные работы ходовой части на передних колесах.

3. Если при выходе из поворота плохая отдача руля.

4. Если был изменен клиренс.

5. При сезонных сменах покрышек.

6. Если имеются отклонения от прямолинейного движения на ровной дороге.

7. Если вы начали замечать, что новые покрышки за короткий промежуток времени сильно износились. Если повод для регулировки развала — схождения колес у вас имеется весомый, можете смело приступать к работе. Начнем с подготовительного этапа, который заключается в следующем:

1. Установите автомобиль на ровную поверхность. Лучше, если это будет смотровая яма или эстакада.

2. Потом колеса выставляются прямо. Снизу и сверху внешней стороны передних колес необходимо нанести метки. Метку следует поставить в том месте, где отвес соприкасается с ободом.

3. Затем к крылу прикладывается шнур с отвесом, и при помощи линейки или штангенциркуля измеряется расстояние между шнуром и ободом на уровне меток. Отклонение не должно превышать 0,3 см.

4. Все замеры желательно записать. Так вы сможете сравнить исходное положение колес с тем, в которое вы их поставите в процессе выравнивания. Это и будет для вас основным ориентиром. Если произведенные замеры указывают на наличие отклонения от нормы, вам все-таки придется выставлять развал — схождение. Для этого вам придется выполнить следующие действия:

1. Сначала необходимо демонтировать колеса.

2. Рычаги подвески автомобиля крепятся с помощью таких элементов как болт с эксцентриком, контргайка. Отпустите свободно гайку, для того чтобы можно было свободно поворачивать эксцентрик.

3. Потом эксцентрик необходимо проворачивать в нужную сторону в зависимости от результатов измерений. Вы увидите, что вращается и подвеска.

4. В итоге вы должны выставить оптимальный угол развала (+/-1 градус для авто на переднем приводе, и +1/+3 градуса для машин с задним приводом).

5. Новый результат сверьте с прежними записями, сделанными в начале замеров.

6. Отпущенные гайки подтяните и снимите машину с домкрата.

7. На несколько метров прокатите машину, потом верните в исходное положение.

8. Повторно сделайте замеры развала. Если результаты удовлетворительны с первого раза, то это говорит о том, что вы полностью освоили процесс регулировки развала — схождения колес. Если же результат неудовлетворительный – повторите попытку. И так для каждого колеса.

Регулировка схождения при помощи телескопической линейки

Лучшим инструментом при регулировке схождения считается обычная телескопическая линейка с самой обычной шкалой.

Начинать работу, как и в предыдущем случае, необходимо с выставления машины на домкрат. Нанесите отметки, но уже на внутренней поверхности шин. Затем линейку надо выставить в натянутом положении к отмеченным точкам и при этом зафиксировать нулевую точку. Сама линейка не должна прикасаться к элементам кузова.

Вращая рулевую тягу, отрегулируйте схождение. С каждой стороны тяги можно пододвигать на полдюйма. Далее закрепите все гайки и снимите машину с домкрата. На несколько метров откатите авто, после чего верните в исходное положение. Снова проведите замеры. Если результаты порадовали, окончательно затяните гайки и эксцентрик.

На этом процесс регулировки развала — схождения можно считать завершенным. Однако через несколько дней не лишним будет еще раз осуществить замер положения колес и сравнить их с теми показателями, которых вы добились во время регулировки. Если что-то поменялось – значит, вы недостаточно затянули крепежные болты, или же проблема скрывается в чем-то другом. Поэтому лучше будет не браться за повторную регулировку, а отправиться на СТО для дополнительной диагностики автомобильных колес и развала -схождения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать развал схождения в домашних условиях

  1. Как самому сделать развал схождение
  2. Что такое развал схождения
  3. Что такое схождение
  4. Что такое развал
  5. Кастер
  6. Зачем нужно делать развал схождения на автомобиле
  7. Когда необходимо делать развал схождения
  8. Почему нужно делать развал схождения колес машины
  9. Как сделать развал схождения в домашних условиях
  10. Сколько стоит сделать развал схождение
  11. Где можно сделать развал схождение
  12. Как сделать развал схождение своими руками видео
  13. Для чего нужна балансировка колес
  14. Что такое балансировка колес автомобиля
  15. Как происходит балансировка
  16. Как часто делать балансировку
  17. Сколько стоит балансировка колес
  18. Вывод

Сегодняшний наш пост посвящен такой теме как самостоятельно сделать развал схождения на своем автомобиле. А так же узнаем что это такое и для чего он вообще необходим.

Развал схождение что такое — это выравнивание колес автомобиля относительно дорожного полотна, друг другу и подвески транспортного средства.

Как самому сделать развал схождение

Многие автолюбители в своем лексиконе употребляют выражения «развал и схождение». А насколько правильно каждый из них понимает, что эти слова обозначают, и как развал-схождение влияет на возможности автомобиля? В данной статье я постараюсь донести, в первую очередь, для новичков, а также для бывалых водителей, что собой представляют эти понятия, и как отрегулировать развал схождение своими руками.

Что такое развал схождения

Для повышения устойчивости автомобиля при движении, легкости управления и снижения износа шин служат углы установки передних управляемых колес. К таким углам относятся: схождение и развал, продольный и поперечный наклон геометрической оси поворота (кастер, или, устаревшее, кастор) управляемого колеса.

Если сказать коротко и сжато то развал схождения это установка передних колес под определенным углом относительно элементов кузова и подвески машины, делается это для оптимальной устойчивости автомобиля на дороги и для максимально удобного и легкого управления транспортным средством.

Что такое схождение

Это угол между плоскостью вращения колеса и продольной осью автомобиля

Угол схождения – это отношение между передней и задней кромками шин на одной оси. Ось со схождением передних колес означает, что передние кромки шин установлены ближе, чем задние кромки. Обратным явлением является обратная сходимость управляемых колес. Изменение сходимости на передних или задних колесах может помочь в более легкой поворачиваемости автомобиля (это также больше применимо для гоночных треков, в жизни супер-поворачичваемость автомобиля вам не понадобиться).

Что такое развал

Это угол между вертикалью и плоскостью вращения колеса в положении прямолинейного движения

Развал колес – это вертикальный угол колес при лобовом взгляде на автомобиль. Некоторые автогонщики, добавляют отрицательный развал – когда вершины колес ближе друг к другу, чем их нижние части — предоставляет дополнительную контактную поверхность авто шины с поверхностью дороги на поворотах, максимально повышая при этом сцепление и увеличивая шанс победить в гоночном соревновании.

Кастер

Продольный наклон поворота шкворня (кастер) – это отношение между вертикальной осью колеса и осью рулевой колонки, а следовательно относится только к рулевой оси. Значительное изменение продольного наклона поворота шкворня требует абсолютно новых или модифицированных компонентов подвески, поэтому мы не будем вдаваться в подробности регулировки этой «переменной» в данной автомобильной статье.

Шкворень — стержень шарнира поворотного соединения частей транспортных машин. В более узком смысле — ось поворота управляемого колеса автомобиля или иного транспортного средства.

Зачем нужно делать развал схождения на автомобиле

Если вы заметили, что стоит отпустить руль, и машину начинает «тянуть» вправо или влево, есть ощущение неустойчивости автомобиля в поворотах, то нужно обязательно выбрать время и отрегулировать геометрию расположения колёс, а также провести их балансировку.

Идеальным положением скатов можно считать такое, при котором плоскость их вращения располагается точно под прямым углом к дорожному полотну и параллельно оси симметрии кузова. В этом случае мы получаем максимальный контакт с дорогой при минимальном износе протектора. Естественно, в идеале плоскости вращения всех колёс в любой ситуации должны быть строго параллельны, но на практике это не достижимо.

Когда необходимо делать развал схождения

Углы установки могут нарушаться, например, при ударе скатом о бордюрный камень во время парковки или при наезде на высокой скорости на какой-либо дефектный участок дорожного полотна — выбоину, яму и т. д. Обязательно выравнивать углы установки колёс следует и при обнаружении неравномерного износа шин.

  1. Автомобиль заметно «тянет» вправо или влево
  2. Машина движется прямо только при некотором повороте рулевого колёса
  3. После выполнения поворота руль не возвращается в «нейтраль» самостоятельно

Почему нужно делать развал схождения колес машины

  • Автомобиль после регулировки развал-схождения будет обладать лучшей курсовой устойчивостью, то есть машину не будет уводить в сторону
  • Машиной будет легче управлять, она станет более манёвренной и менее склонной к заносам
  • Наличие правильных параметров развала-схождения экономит топливо и увеличивает ресурс шин.

Как сделать развал схождения в домашних условиях

Для того, чтобы выставить углы развала и схождения на вашем авто, не прибегая к услугам мастера, потребуются инструменты:

  • Стандартный набор гаечных ключей
  • Раздвижные пассатижи
  • Штангенциркуль
  • Брусочек 22 мм толщиной
  • Брусочек 6 мм толщиной
  • Бечевка недлинная
  • Бечевка длинная, с крючками с обоих концов

Перед тем, как приниматься за регулировку колес, автомобиль следует подготовится

  • Установить его на ровной площадке
  • Проверить атмосферное давление во всех шинах
  • Снять с дисков декоративные колпаки
  • Обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых пассажиров на всех местах и дополнительный груз весом 50 кг в багажнике авто
  • Проверить топливный резервуар. Машина должна быть полностью заправлена

Теперь нужно проверить, насколько угол развала отличается от штатного. Для этого следует выровнять скаты строго прямо, а затем несколько раз «прожать» переднюю и заднюю подвески с усилием около 50 кг.

Далее нужно привязать вертикально короткую бечевку, как показано на рисунке

Его регулировка производится за счет болта с эксцентриком на стойке. Нужно отпустить его гайку и болтом отрегулировать градус. Натяжение второго болта кулака ослабляется симметрично.

Для проверки угла схождения следует взять длинную бечевку с крючьями. Одним концом нужно зацепить ее на передней плоскости переднего колеса, а другим – на противоположной, задней плоскости заднего. Бечевка должна быть натянута ровно, то есть, скаты перед замерами следует выровнять идеально..

Конструкция большинства авто такова, что колея задних колес у него несколько уже, чем передних. При натянутой бечевке это очень хорошо видно. Ее следует натянуть так, чтобы при ровно стоящих передних скатах она в двух местах касалась резины на 1-2 мм, а сзади находилась в воздухе. Эту пустоту нужно компенсировать подкладыванием под бечевку брусочка толщиной в 22 мм. Затем нужно подложить брусочек 6 мм и проверить, продолжает ли бечевка касаться обеих точек переднего колеса. Если нет, то схождение нужно регулировать.

Для этого необходимо ослабить на наружной рулевой тяге хомуты муфты; затем раздвижными пассатижами следует вращать муфту, пока бечевка не коснется двух точек на покрышке одновременно. Достигнув результата, нужно тщательно затянуть ослабленные стяжные хомуты данной муфты.

Точно такая же процедура проводится с противоположной парой колес.

В данной таблице приводятся требуемые градусы развала, схождения и кастера.

Углы установкиЗначения
Развал0±30’+40’-20’, (0˚30±20)*
Схождение1-7 мм, (2-4)*
Продольный наклон шкворни (кастер)4˚+1˚-1˚30’, (4˚±30’)*

В скобках даны идеальные показатели для негруженого автомобиля.

Сделать установку нужного градуса развала и схождения скатов в домашних условиях совсем несложно. Для того, чтобы увидеть процесс воочию, можно посмотреть видеоролик, где подробно показывается вся процедура регулировки положения колес.

Сколько стоит сделать развал схождение

Специалисты советуют проводить плановую регулировку сход развала на машинах отечественного производства каждые 15-20 тысяч километров, а на автомобилях иностранного происхождения после каждый 30 000 километров.

Цена на регулировку развала схождения в среднем колеблется 20-50 долларов, это на хорошей станции с компьютеризированным оборудованием, в подвале у дяди Васи скорее всего значительно дешевле, но качество как говорится будет соответствовать цене, а потом еще и покупать новую резину – так что стоит подумать где лучше делать регулировку колес.

Где можно сделать развал схождение

Отрегулировать углы развала и схождения можно практически на любой качественной станции технического облуживания автомобилей – СТО. Но лучше воспользоваться советами знакомых про качество регулировки и поехать на проверенную станцию к хорошим специалистам.

Как сделать развал схождение своими руками видео

Посмотрите этот ролик для наглядного понимания регулировки колес, да и самого процесса в целом

Ну а после руглировка развала схождения не лишним будет произвести и балансировку.

Для чего нужна балансировка колес

Колёса вращаются, и делают они это чаще всего довольно быстро. Но есть небольшая проблема — заключается она в одном законе физики. Если у скаты одна часть хоть чуточку тяжелее другой части, то при кручении эта разность тяжести импульсивно увеличится в десятки раз, так как центробежная сила увеличивает такую нагрузку.

Если говорить проще, то при вращении колеса, у которого вес в разных частях его окружности несколько отличается, центр этого ската тянет в ту сторону, где вес колеса выше. Такой же эффект, только более ярко выраженный и наглядный, к примеру, будет, если одеть на палец какое-нибудь колёсико и начать вращать его.

Затем к этому скату в любое место прилепить жвачку и снова раскрутить его — Вы почувствуете дисбаланс при вращении, так как палец будет тянуть по кругу в ту сторону, где в данный момент времени будет находиться место окружности колёсика с прилепленной жвачкой.

Что такое балансировка колес автомобиля

Балансировка колёс это процесс уменьшения до приемлемого уровня дисбаланса колеса, диска, ступицы, крепления ската и элементов подвески.

Как происходит балансировка

После того, как колесо собрано, его устанавливают на специальный станок — балансировочный стенд. Скат центрируется с помощью конуса на оси балансировочного станка. После нескольких оборотов вращения на стенде, компьютер сообщает оператору на каком месте и какой массы необходимо закрепить груз. Грузы различаются по массе и по типу крепления — либо набивной, либо клеящийся. Клеящиеся груза обычно используют на литых дисках, чтобы приклеить его с внутренней стороны диска, и тем самым не испортить эстетичность диска.

Как часто делать балансировку

Когда же производить эту процедуру:

  • После установки резины на диск
  • После сильного удара вследствие попадания в яму
  • Не реже 1 раза в год

Сколько стоит балансировка колес

В основном цена зависит о диаметра колеса, вот таблица примерных цен на эти услуги

Цены на балансировку колес легковых автомобилей(стоимость грузов включена)
РазмерR12R13R14R15R16R17R18R19R20R21R22
Цена за скат (руб.)100100125125125150200200200250300
Цены на балансировку скатов внедорожников, кроссоверов, минивэнов, малых грузовых автомобилей(стоимость грузов включена)
РазмерR15R16R17R18R19R20R21R22R14CR15СR16С
Цена за скат (руб.)150150150200250300300350250250250

Вывод

На этом мы заканчиваем наш пост — как самому сделать развал схождение, надеемся мы не зря потратили ваше время и вы почерпнули из этой статьи что то полезное для себя и своего автомобиля.

Для чего необходимо и как отрегулировать развал-схождение на ВАЗ 2106

Ремонт автомобиля своими силами — это не только способ сэкономить, но и выполнить его качественно, поскольку далеко не каждый мастер подходит к своей работе ответственно. Отрегулировать развал-схождение на ВАЗ 2106 вполне под силу владельцам этого автомобиля, тем более, если машина эксплуатируется на значительном удалении от города и возможности посетить автосервис попросту нет.

Развал-схождение на ВАЗ 2106

Передняя подвеска ВАЗ 2106 имеет два важных параметра — схождение и развал колёс, которые оказывают непосредственное воздействие на управляемость автомобиля. При серьёзных ремонтных работах или доработке подвески, углы установки колёс (УУК) должны подвергаться настройке. Нарушение значений приводит к проблемам с устойчивостью и чрезмерному износу передних покрышек.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели
Регулируемый параметрЗначение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота4°+30′ (3°+30′)
угол развала колёс0°30’+20′ (0°5’+20′)
угол схождение колёс2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

    В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Если руль имеет наклон и автомобиль одновременно уводит в сторону, то сперва следует выяснить и устранить проблему неустойчивости, а после разбираться с неправильным положением баранки.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Регулировка развала-схождения на СТО

Если есть подозрения, что у вашей «шестёрки» нарушен сход-развал, то следует посетить автосервис для диагностики подвески и углов колёс. Если будет выявлено, что какие-то элементы подвески вышли из строя, их придётся заменить и только после этого выполнить регулировку. Процедура может осуществляться на разном оборудовании, например, оптическом либо компьютерном стенде. Важное значение имеет не столько используемое оснащение, сколько опыт и подход мастера. Поэтому даже на самом современном оборудовании настройка может не дать должного результата. В разных сервисах технология проверки УУК может отличаться. Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело».

Видео: установка развал-схождения в условиях сервиса

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

  • давление в шинах;
  • работоспособность демпферов;
  • люфт руля;
  • зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Таблица: давление в колёсах «шестёрки» в зависимости от размера шин
Размер шинДавление в шинах МПа (кгс/см²)
передние колёсазадние колёса
165/80R131.61.9
175/70R131.72.0
165/70R131.82.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

    Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Значения кастора между колёсами передка ВАЗ 2106 должны отличаться не более чем на 30′.

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

  • ключ на 19;
  • регулировочные шайбы;
  • отвес (нить с грузом);
  • линейка.

Процедуру выполняем следующим образом:

  1. Покачиваем несколько раз перед и зад автомобиля за бампер.
  2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
  3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

  • линейка;
  • нить;
  • проволока;
  • ключи на 13;
  • клещи.

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

    Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Видео: развал-схождение своими руками на примере ВАЗ 2121

Стоит учитывать, что изменение угла развала всегда влияет на изменение схождения.

Классические «Жигули» не являются сложным в плане ремонта и обслуживания автомобилем. Выставить углы передних колёс можно подручными средствами, ознакомившись с пошаговой инструкцией. Своевременная регулировка позволит избежать возможного ДТП, избавиться от преждевременного износа шин и обеспечить комфортное управление автомобилем.

Развал-схождение своими руками.

Развал-схождение – ключевые параметры настройки подвески авто, определяющие положение колес в плоскости и непосредственно влияющие на управляемость автомобиля. Чаще всего данные характеристики рассматриваются вместе, т. к. только вместе могут гарантировать правильное положение колес, но вообще это разные, отдельно взятые понятия, так же, как и кастер (кастор).

Что такое: развал, схождение, кастер? – определяемся с понятиями.

Развал – это угол/отклонение плоскости вращения колеса от вертикали или, говоря более простым языком, характеристика, отображающая перпендикулярность положения колес к дороге. Если эта перпендикулярность есть, развал называют нулевым, если нет – положительным или отрицательным, в зависимости от того, какая из сторон колес направлена внутрь: верхняя (отрицательный развал) или нижняя (положительный развал).

Схождение – сходный развалу параметр, поскольку с его помощью также определяется степень отклонения плоскости вращения колеса, только уже не от вертикальной плоскости, а от направления движения автомобиля. Оно также бывает нулевым, положительным (если относительно продольной оси машины расстояние между передними сторонами колес меньше, чем между задними, т.е. колеса одной оси смотрят в одну сторону) и отрицательным (если наоборот, колеса смотрят в разные стороны, т.е. расстояние больше между задними сторонами, а между передними меньше). Измеряется схождение в градусах, минутах, миллиметрах, причем, как правило, сразу для двух колес оси (суммарно).

Кастер – это продольный угол наклона оси поворота колеса. Бывает опять же: положительным, отрицательным и нулевым, только в отличие от предыдущих характеристик, стремиться он должен не к нулю, а к слегка положительному отклонению (для легковых авто), так как именно благодаря ему обеспечивается самовыравнивание колес на скорости, что позволяет ездить на велосипеде, не держась за руль, а после поворота руль транспортного средства сам возвращается в положение «движение прямо».

Зачем проводить настройку развал-схождения и как часто ее следует делать?

Некоторые автомобилисты ошибочно полагают, что регулировку развал-схождения в автомобиле нужно делать лишь в случае ремонта/замены некоторых элементов подвески, а также при «неадекватном» поведении автомобиля на дороге. На самом деле настраивать положение колес следует гораздо чаще:

  • каждые 15-20 тыс. км пробега, т.е. дважды в год (чтобы не упустить время таких замен, специалисты рекомендуют настраивать развал-схождение при каждой сезонной смене шин/колес);
  • в случае неравномерного и/или слишком быстрого износа (стирания) покрышек;
  • сразу после покупки нового автомобиля, т.к., как показывает, практика, очень часто при предпродажной подготовке дилеры данный момент упускают;
  • если автомобиль имеет разные радиусы повороты вправо и влево;
  • после тюнинга подвески – изменения высоты посадки через использование утолщенных резинок или специальных подставок;
  • при каждой замене шаровых опор, рулевых тяг, наконечников, пружин, стоек, сайлент-блоков, рулевой рейки/редуктора, маятникового рычага;
  • при кривом положении руля;
  • при «неправильном» поведении машины на дороге – плавании по колее, запоздалом управлении, постоянном «уходе» в сторону;
  • когда руль перестает возвращаться в прямолинейное положение после поворота.

Если этого не делать, а ездить с нарушенным развалом-схождением, вам могут грозить следующие неприятности:

  1. мгновенно будут стираться кромки (внешние – при положительном схождении – или внутренние – при отрицательном) шин;

  1. на поворотах автомобиль будет кренить, да и при разгоне/торможении на прямолинейном участке машина будет вести себя нестабильно, а это уже прямая угроза безопасности всех, кто на данном автомобиле передвигается, поэтому относится к регулировке развал-схождения нужно ответственно: если нет возможности проводить ее на СТО, делайте ее хотя бы своими руками – для этого существует масса способов, назовем самые простые из них.

Как сделать развал схождения своими руками — инструкции.

Способ №1.

Первым делом необходимо изготовить спец. инструмент, которым будет проводится замеры положения колес:

  1. возьмите 1,5 метровую трубу, вставьте в нее штырь, убедитесь, что его ходу ничего не мешает, он заходит и выходит из трубы свободно;
  2. вынув штырь, сделайте с одной из сторон трубы отверстие, а с другой – прорезь;
  3. над проделанным отверстием приварите гайку;
  4. вставьте в эту гайку болт, он будет выступать фиксатором;
  5. последним действием вставьте в трубу штырь и придайте полученному приспособлению небольшой изгиб в направлении фиксатора – он позволит обходить подрамник.

Инструмент готов к использованию. Дальше все предельно просто.

  1. Уприте прорезь в край колесного диска – где-то в середине его задней части.
  2. Вытягивайте штырь из инструмента до тех пор, пока его край не начнет слегка касаться идентичной точки края диска противоположного колеса. Как только это произойдет – зафиксируйте длину штыря болтом.
  3. Перенесите инструмент в середину передней части диска. Опять же сразу упираемся в эту точку прорезью, а потом смотрим, достает ли зафиксированный край до середины передней части диска противоположного колеса.

Если достает, схождение можно считать нулевым и переходить к следующему этапу проверки, если нет или, наоборот, идет внахлест (слишком сильно упирается) – нужна регулировка.

Регулировка осуществляется с той стороны, с которой имело место вмешательство в подвеску (менялась какая-либо из деталей). Если такое вмешательство было с двух сторон, действовать придется методом проб и ошибок: на одном из колес отпустите контргайку, выкрутите с наконечника рулевую тягу, к примеру, на 1 оборот и затяните гайку на место. Далее следует немного прокатить автомобиль или покрутить его руль, чтобы все стало на свои места, а затем повторить описанные в п.1-п.3 действия…. И так до тех пор, пока расстояния между центральными точками задних и передних сторон дисков одной оси не станут одинаковыми. Но и такое положение дел, еще не значит, что работы по настройке развал-схождения своими руками завершены.

  1. Проверьте прямолинейность руля. Для этого вам необходимо выехать на ровный прямой участок дороги и посмотреть, как при этом будет располагаться руль. Если прямо – регулировка выполнена правильно и ее можно считать заершенной, если нет – обратите внимание куда «смотрит» руль:
  • если на четверть оборота влево, возвращайтесь на яму и, ослабив контргайку, на все тот же 1 оборот закрутите рулевую тягу левого колеса, затем зажмите гайку обратно и проделайте все те же действия с правым колесом, только там тягу нужно не закручивать, а выкручивать на идентичное количество оборотов – в нашем примере это 1;
  • если на четверть оборота вправо, то здесь ослабив контргайки, закручивать нужно рулевую тягу правого колеса, а выкручивать – левого, при этом еще раз акцентируем ваше внимание на том, что делать это нужно на равное количество оборотов, в противном случае после настройки прямолинейности руля придется вновь возвращаться к регулировке схождения.

Выполняйте выезды и регулировочные работы до тех пор, пока не получите идеальное или близкое к нему (в пределах 1-2 мм) положение колес и руля.

Видеоинструкция для первого способа.

Способ №2.

  1. Обеспечьте правильность схождения относительно руля. Для этого посчитайте количество оборотов между его крайними положениями, разделите на 2 и проверните руль из любого из крайних положений ровно на эту цифру (дробное число). На планку рулевого колеса обращать внимание при этом не стоит, т.к. по окончанию регулировки ее можно будет поставить так, как вам это нужно.
  2. Натянув нитку или установив ровную длинную планку/линейку с одной из сторон, обеспечьте условно параллельное положение переднего колеса относительно заднего.
  3. Все остальные действия вы будете проделывать со вторым колесом по аналогии с первым способом:
  • мелом разметьте центральные точки передних и задних сторон дисков регулируемых колес;
  • с помощью специального инструмента их описанного выше способа или самодельной линейки, образованной полым металлическим уголком, передними амортизаторами Фольксваген Гольф, фиксирующими болтами и гайками, а также подвижным штоком, замерьте расстояние между задними «рисками», а затем между передними;
  • разница между ними должна составлять 0-2 мм («+» для передниприводных и «-» для заднеприводных), если данному параметру имеющийся зазор не соответствуют, значит, необходимо ослабить/подтянуть рулевую тягу по уже известной вам схеме.
Видео по второму способу.

Способ №3.

  1. Установите авто на ровном покрытии.
  2. Возьмите прямоугольный металлический профиль, обязательно ровный! Чем длиннее он будет, тем меньше погрешность.
  3. Приложите его к колесу так, чтобы сначала его край совпадал с передним краем покрышки, при этом сам профиль проходил точно через центр диска (отметьте на земле точку, где профиль будет заканчиваться), а затем с задним (здесь тоже следует сделать отметку).

  1. Проделайте эти действия со вторым колесом, а затем замерьте рулеткой расстояние между отметками — передними и задними. Оно не должно быть идентичным, рекомендуемую разницу между ними производитель всегда указывает в руководстве по эксплуатации.
  2. Если полученные цифры не совпадают с рекомендациями, вычислите на сколько и скорректируйте на это расстояние затяжку рулевой тяги с помощью обычного ключа: для переднеприводных машин расстояние между передними сторонами колес должно быть больше, чем между задними, поэтому здесь рулевые тяги после ослабления контргайки будут затягиваться для увеличения развала, а в заднеприводных – выкручиваться, для обеспечения схождения.
  3. После осуществления регулировки, снова зажмите контргайку и проведите измерения прямоугольным профилем.
  4. Повторяйте описанные выше действия до тех пор, пока не получите рекомендуемое производителем развал-схождение.
Видео по третьему способу.

Развал-схождение самому: как делать и нужно ли вам это?

Можно ли сделать развал-схождение самому? Как ни странно – можно. Но следует знать, что допуски углов у колёс, заложенные производителем автомобиля, в этом случае должны быть достаточно большими. Грубо говоря, Вы сможете установить всё в пределах допустимой погрешности на старых Жигулях, но не сможете этого сделать на новой Хонде или Мерседесе. Причём процедура это сложная, и если проводится Вами первый раз, то может занять весь день (ещё не факт, что получится).

Предварительная часть

Что такое развал/схождение?

Это углы положения колесных дисков по отношению к вертикали и направлению его движения. Они в значительной степени влияют на управление, на расход горючего и на скорость износа шин. Правильно выставленные углы развала схождения обеспечат четкое положение руля в положении «ноль» и улучшат большинство характеристик автомобиля, касающихся его управляемости. Регулировать сход/развал необходимо после каждого вмешательства в ходовую часть (например, после замены шаровой и сайлентблока), или два раза в год, сразу после сезонной замены резины.

Необходимый инструмент

Главное что понадобится – непривередливый к превратностям судьбы автомобиль. Пусть это будет переднеприводный, с подвеской макферсона на ведущих колёсах. С ним работать легче всего. Остальной ассортимент необходимых инструментов будет ещё проще:

  • набор гаечных ключей;
  • штанген-циркуль;
  • нить и отвес;
  • двухметровый металлический ровный и твёрдый профиль, который можно использовать как линейку;
  • перманентный маркер.

Сразу скажем, что первые стенды для регулирования углов развала/схождения появились ещё в 1950-х годах, а значит то, что Вы собираетесь делать, можно отнести к ещё более раннему периоду. Поэтому перед тем, как сделать развал самому, ещё раз подумайте, нужно ли Вам это. Всё же проще и надёжнее обратиться на станцию техобслуживания с демократичным уровнем цен. Если всё же решили действовать самостоятельно, то вперёд!

Основная часть – проведение работ

Необходимые параметры углов развала/схождения можно заранее узнать из технической документации к своему автомобилю. Нарушать их, и делать из отрицательного развала положительный и наоборот, категорически не рекомендуем.

Первым делом Вы должны проверить состояние ходовой. Подвеска автомобиля обязана быть полностью работоспособной, иначе вся работа по выставлению углов будет бесполезна (сход/развал на готовой рассыпаться в прах ходовой части не выставляется – люфты колёс превышают допуски процедуры). Если с ходовой всё в порядке, то предварительные действия будут следующими:

  • проверить и выровнять давление в шинах до рекомендуемого производителем;
  • убрать всё лишнее и тяжелое из багажника;
  • пометить перманентным маркером все разъемные соединения.

Далее можно приступать к основной части, для чего автомобиль устанавливается на ровной площадке или яме.

Чтобы выставить сход развал самому, начнём с регулировки развала.

Развал. Необходимо на диске настраиваемого колеса сделать перманентным маркером две риски – на самой верхней и самой нижней точках обода. Погрешность при этом должна составлять не более миллиметра. Проще всего эти риски выставить с помощью отвеса.

Далее колесо проворачивается до того момента, пока первые отметки не встанут в горизонт. И снова с помощью отвеса на самой верхней и самой нижней точке колеса делаются отметки.

Большой линейкой можно проверить равность расстояния между точками (если что-то не совпадает – измерения сделаны неверно). То же самое проводится на втором колесе. Далее отвес прикладывается к крылу и линейкой измеряется расстояние от него до верхней точки диска, и до нижней, а результат записывается. Колесо проворачивается на 90˚ до следующих рисок, и результат снова записывается. Одинаковые результаты в первом и втором случае? Поздравляем, у Вас ровный колёсный диск! Но что с параметрами?

Чтобы проверить развал самому, необходимо выставить его угол регулировкой эксцентрикового болта. Иногда, для получения к нему доступа требуется снимать колесо (или проводить всю процедуру на яме). Отвес прижимаете к нижней кромке крыла таким образом, чтобы он проходил в плоскости пары нанесенных рисок, далее следует замерить расстояние от отвеса до верхней, и до нижней части колёсного диска (не покрышки, а именно кромки диска) и регулировать его наклон эксцентриковым болтом.

Когда параметры стали похожими на заводские, проворачиваете колесо на 90˚ и проверяете/повторяете манипуляции. Таким методом можно достичь точности в 1 мм, что для пожилых автомобилей является достаточным. Но если у Вас свежий и современный автомобиль, который может ехать быстро, то выставить развал самому – это не лучший вариант. С ростом скорости допущенные погрешности начнут оказывать влияние на поведение автомобиля.

Схождение. Со схождением всё тоже не сложно. Некоторые советуют выставлять передние колёса по задним с помощью нитки, но не всегда у автомобиля колея каждой оси повторяется, поэтому способ Вам может не подойти. Как сделать сход развал самому? Потребуется металлический профиль (метра два длинной) и ровная поверхность, на которой можно не только разместить автомобиль, но и чертить маркером.

Необходимо выставить руль в нулевое положение, чтобы колёса стояли строго прямо. Далее Вы плотно прикладываете профиль к колесному диску таким образом, чтобы его край со стороны автомобиля упирался в обод регулируемого колеса, а выходящий впереди автомобиля, лежал на площадке. Там где он касается площадки, делаете риску. Повторяете процесс в обратном направлении – прижимаете край профиля в обод колеса со стороны переда автомобиля, а по его длинному заднему выступающему краю делаете риску на площадке.

Повторяете процедуру на другом колесе. В итоге у вас должна получиться площадка с четырьмя рисками. Если передние риски ближе друг к дружке чем задние – это говорит о положительном схождении, если расстояния между передними и задними рисками равны, то схождение нулевое (колеса вращаются в параллельных плоскостях), если задние риски ближе друг к дружке чем передние, то схождение отрицательное. Также можно установить схождение с помощью большой телескопической линейки, промеряя расстояние между краями дисков одной оси, но так как изменение расстояния с передней и задней стороны колеса обычно колеблется в небольших пределах (1-3мм), то применение метода с профилем даёт более наглядный результат. Регулировка схода проводится с помощью регулировки длины любой из боковых тяг рулевой трапеции. Как и в случае с установкой угла развала, метод откровенно «дедовский», и его погрешности превышают современные допустимые нормы в разы.

Описанные варианты того, как проверить сход развал самому, далеко не единственные. Об этой процедуре – как сделать самому сход развал, можно посмотреть видео. Но следует понимать, что компьютерная диагностика в хорошем сервисе превосходит такие методы в разы. Если Вы хотите сделать развал схождение, чтобы нормально управлять автомобилем, а не испытывать мучение на дороге, то всё же обращайтесь к специалистам – они сделают работу на стендах быстрее и качественней!

Как проводится процедура регулировки развала/схождения в профессиональном сервисе?

В СТО «Platinum service» установлена линия современного оборудования для проверки и регулировки углов схода/развала. Если Вы решили настроить эти параметры у нас, то просто приезжаете на сервис (он находится в 10 минутах езды от центра г. Днепр), и отдаёте свой автомобиль мастерам. Пока Вы будете пить кофе в зоне отдыха, они проведут диагностику подвески в загруженном и разгруженном состоянии на лазерном стенде, а Вам будет предоставлен распечатанный отчет о соответствии углов схода и развала заводским параметрам. При этом стоимость подобной процедуры будет гораздо дешевле того времени, которое Вы потратите, пытаясь выставить развал схождение самому.

ЦЕНЫ НА УСЛУГИ РАЗВАЛ-СХОЖДЕНИЯ В GOLDEN LION:

Передняя ось: 350 грн
Передняя + задняя ось: 450 грн

Кроме работ по ходовой части автомобиля мы проводим полное техническое обслуживание большинства автомобильных брендов (от бюджетных до премиальных), ремонт КПП любой степени сложности, ремонт инжектора, установку дополнительного оборудования и другие виды работ, вплоть до доставки Вашего автомобиля эвакуатором к месту ремонта. Обращайтесь, в «Platinum service» всегда будут рады помочь!

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
