Кнопка рециркуляции воздуха ваз 2110

Выключатель рециркуляции воздуха в салоне на автомобиле Ваз 2110 снимают для его замены на исправный в случае выхода из строя. Для выполнения ремонтных работ потребуется плоская отвертка с плоским лезвием.

При наличие всего необходимого проделайте следующую последовательность действий:

В первую очередь снимаем кнопку выключателя рециркуляции, просто ухватив ее двумя пальцами и потянув на себя.
Поддеваем выключатель отверткой и извлекаем его со своего посадочного гнезда в панели приборов.
Отсоедините от него колодку с электрическим проводами.

Выполните замену или другой необходимый ремонт, после чего установку проведите в обратной последовательности.

Рециркуляция воздуха – режим, обеспечивающий блокировку поступления в салон воздуха извне. Благодаря этому появляется возможность прогреть салон значительно быстрее, а также защитить водителя и пассажиров от проникновения внутрь автомобиля пыли (при движении по грунтовым дорогам), неприятных запахов и выхлопных газов (при нахождении в городских пробках). Система рециркуляции является компонентой климатической системы. Выключение вентилятора также будет способствовать проникновению в салон забортного воздуха, но гораздо эффективнее с этим справляется заслонка рециркуляции.

В автомобили вазовского семейства «десяток» система рециркуляции устанавливалась до 2001 года, начиная с 2002 года вазовцы от этого отказались, оставив собственно кнопку включения режима на приборной панели. Это означает, что при наличии желания доукомплектовать автомобиль данным функционалом не составит труда – рециркуляцию можно монтировать на отопитель салона моделей десятки всех образцов.

Особенности системы рециркуляции воздуха ВАЗ-2110

При нажатии на клавишу рециркуляции срабатывает клапан электропневматического типа, который выдвигает расположенную в районе впускного трубопровода заслонку, тем самым блокируя поступление в систему охлаждения наружного воздуха. Как и система кондиционирования, рециркуляция работает только при заведённом моторе. Слаженное функционирование клапана рециркуляции ВАЗ-2110 и заслонки обеспечит работу режима циркуляции, пока включён вентилятор, при этом контур воздушного потока будет ограничен воздуховодом печки.

Как определить, присутствует ли в конкретном автомобиле данный режим?

Как правило, кнопка рециркуляции в семействе ВАЗ-2110 присутствует практически всегда. Вторым необходимым условием наличия СР является присутствие фишки: при включении зажигания и клавиши рециркуляции на фишку должно подаваться напряжение, что можно проверить с помощью тестера. Нужно также проверить, установлен ли в машине электропневматический клапан, закрывающий заслонку. Если нет – режим рециркуляции отсутствует, а чтобы не допустить попадания в салон выхлопных газов и пыли, следует выключить вентилятор. При этом нагнетания внешнего воздуха внутрь ВАЗ-2110 не происходит, но некоторое его количество всё же будет попадать в салон самотёком. Использование же режима рециркуляции гарантирует более качественную защиту.

Диагностика неисправностей системы рециркуляции

Если при нажатии кнопки наружный воздух продолжает поступать, это свидетельствует о наличии неисправности в системе. Определить причину поломки можно, проведя диагностику системы охлаждения, предполагающую выполнение следующих действий:

включение зажигания, запуск силового агрегата;
установление режима максимальной скорости вращения вентилятора;
нажатие клавиши рециркуляции.

При этом происходит срабатывание клапана и закрытие заслонки. Если автомобиль движется с постоянной скоростью и заслонка полностью закрылась на протяжении нескольких секунд – система работает исправно. При наличии подозрительных звуков (щелчков, хлопков) и движении заслонки рывками можно говорить о наличии проблем.

Достоинства и недостатки

Отметим, что режим рециркуляции бывает полезным только в определённых случаях. У него имеется целый ряд недостатков, из-за которых блокирование доступа наружного воздуха допускается на непродолжительное время:

быстрое запотевание стёкол, особенно при наличии в салоне нескольких пассажиров;
отсутствие воздухообмена, приводящее к уменьшению количества кислорода в салоне;
требуется монтаж системы кондиционирования при её отсутствии;
вам придётся нести дополнительные траты на обслуживание/ремонт системы (клапана, механизма привода заслонки).

В то же время рециркуляция воздуха в автомобиле ВАЗ-2110 позволяет намного быстрее снизить температуру внутри машины, поскольку контур циркуляции воздуха ограничивается воздуховодами климат-контроля, где температура заведомо ниже, нежели снаружи. С точки зрения экономичности, использование данного режима на начальной стадии движения выгоднее, поскольку энергетические затраты на приведение в движение заслонки существенно ниже, чем при работе компрессора с открытой заслонкой.

Монтаж системы рециркуляции

Что же делать тем автовладельцам, у которых присутствует только кнопка? Расстраиваться не стоит – смонтировать систему рециркуляции воздуха ВАЗ-2110 можно самостоятельно. Для этого понадобятся:

электромагнитный/пневмоэлектрический клапан (артикул 2105-1127010.02);
силиконовый шланг (белого цвета, присутствует в большинстве современных авто) длиной 0,5 м. в количестве двух штук;
электропровод 2 х 0,5 (понадобится примерно 5 метров);
обратный клапан (артикул 2110-8119110, хотя можно взять любой, например, применяемый в аквариумных компрессорах).

Обеспечиваем доступ к отопителю (сдвиганием вверх бардачка). Вынимаем печку, провернув её против часовой стрелки, снимаем кожух, очищаем печку, кожух и другие узлы от грязи и мусора. Монтируем на штатное место салонный фильтр старого образца, если он там отсутствует. Устанавливаем заслонку рециркуляции ВАЗ-2110, прикрепив её к штоку пневмоклапана, собираем всё в обратном порядке.
Смотрим, куда можно установить электромагнитный клапан. Обычно он крепится к болту, которым прикручена шумоизоляция передней части автомобиля. Это не совсем удобно, поскольку если потребуется сменить фильтр или устранить течь радиатора или патрубков, придётся демонтировать и клапан. А вот около адсорбера место вполне подходящее, поскольку ничто ничему не мешает, причём и ресивер, и пневмоклапан расположены относительно близко. Чтобы закрепить клапан, можно использовать кронштейн, просверлив в нём отверстия диаметром 8,5 мм. Желательно, чтобы кронштейн был пожёстче – в противном случае от тряски клапан может начать вибрировать на резонансной частоте с шасси, что станет причиной неприятного дребезжания.
Следующий шаг – присоединение шлангов. Первый должен соединять привод заслонки отопителя (пневмоклапан) с выходом электромагнитного клапана, расположенным под углом в 45 градусов относительно центрального патрубка. Второй шланг будет соединять ресивер силового агрегата с центральным патрубком электромагнитного клапана (подключение к ресиверу можно осуществить с помощью тройника, а если дополнительный вывод у мотора не используется – он заглушён таким же силиконовым шлангом). Важно не перепутать подключение шлангов к электромагнитному клапану, поскольку при этом будет происходить подсос воздуха извне при работающем силовом агрегате через отключённый электромагнитный клапан. Установку обратного клапана можно осуществлять в любой из шлангов. Главное – обеспечить, чтобы поток воздуха мог двигаться к ресиверу. Обратный клапан нужен для того, чтобы обеспечить открытие заслонки в момент остановки мотора (при условии, что перед этим на клапан подавалось напряжение).
Переходим к подключению электропроводки. Если в точности следовать электрической схеме «десятки», то управление электромагнитным клапаном должно осуществляться минусовым проводом, идущим от выключателя рециркуляции ВАЗ-2110. Плюсовый провод берём с подсветки той же кнопки. Для этого вынимаем клавишу из штатного места, подсоединяем наши провода к клеммам, второй конец которых тянем к клапану за панелью приборов, затем в сторону «чёрного ящика», через заглушку между салоном и моторным отсеком, за аккумуляторной батареей в направлении левой фары, там поворачиваем направо и подключаем к клапану. Плюсовый провод необходимо подключить к предохранителю.

Как видим, немного повозиться придётся, но зато вы получите полноценную рециркуляцию воздуха ВАЗ-2110. Использовать её можно и нужно при зимнем прогреве автомобиля, при движении по грунтовым дорогам, в пробке, при очистке стёкол нехорошо пахнущей «незамерзайкой».

На автомобилях ваз «десятка» до 2001 года с завода устанавливалась система рециркуляции воздуха салона ваз 2101. Система включала в себя следующие элементы:

· Заслонка перекрытия наружного воздуха;

* воздушный фильтр салона старого образца (есть не во всех моделях).

фильтр салона ваз 2110 (старого образца до 2003г)

В задачу системы рециркуляции входит перекрытия подачи наружного воздуха в салон автомобиля от всевозможных запахов, а также в момент прогрева салона в зимнее время суток, путем перекрытия наружного воздуха для забора печки.

Так, при движении за попутным автомобилем, работающем на дизельном топливе, в салон машины начинает попадает запах выхлопных газов, что само по себе неприятно и затрудняет дыхание. Дело в том, что наружный воздух попадает в салон через отверстие в кузове, где должен стоять фильтр салона, забирающий на себя все неприятные запахи.

Однако, если вход в салон не перекрыт заслонкой рециркуляции, то фильтр не в состоянии взять на себя все запахи. Плюс к этому фильтр может быть забыт и уже не выполняет свою функцию.

В ваз 2110 оснащенном клапаном рециркуляции заслонка полностью перекрывает доступ наружного воздуха и салон практически заблокируется.

Схема работы системы рециркуляции воздуха

схема устройства системы рециркуляции ваз 2110

Электровакуумный клапан управляющей заслонкой может работать только в момент работы двигателя, так как при включении забирает воздух из входного коллектора двигателя.

электромагнитный клапан рециркуляции

При нажатии на кнопку включения на клеммы клапана подается напряжение, втягивается сердечник, соединенный с мембраной электромагнитного клапана, что дает возможность воздуха из впускного коллектора попадать на вход с вакуумным клапаном управляющим заслонкой. Клапан втягивает на себя тягу заслонки, она закрывается и забор воздуха происходит из салона автомобиля.

клапан заслонки

В щите моторного отсека есть, вернее должно быть отверстие для забора воздуха, при закрытой заслонке рециркуляции. Почему «должно», потому-что не во всех моделях «десяток» оно сделано с завода, на некоторых просто отштамповка, где нужно сделать отверстие.

В моделях ваз 2110, где не установлена с завода система рециркуляции, ее можно сделать своими руками, приобретя все необходимые для этого ее элементы.

Для тех, кто решит установить рециркуляцию салона, на сайте http://frost-lada.com есть все необходимые для укомплектования автомобиля этой системой.

Набор для рециркуляции:

* кожух рециркуляции в сборе (21103F);

* воздуховод (2110 F-8101036);

* кнопка включения (2110-3710050);

* клапан обратный (2108F-1156010);

* жгут проводов (21103F-8127300-10);

* шланг вакуумный (2110-3706604);

* саморез 3.6Х9.5 (17669001).

Устанавливать или нет систему рециркуляции каждый решает для себя сам. Некоторые считают ее ненужной для авто, и что подобная система нужна только на машинах с кондиционером, а без него ставить рециркуляцию просто бессмысленно.

Однако наружный воздух не становится чище, да и автомобилей, выхлоп которых далек от европейских норм, еще много на наших дорогах, поэтому установка рециркуляции один из способов сделать воздух в салоне на какой-то процент, но чище.

Плюс к этому при закрытии заслонки для прохода наружного воздуха прогрев салона происходит гораздо быстрее, что повышает безопасность движения, так как быстрее оттаивают лобовое и боковые стекла, и экономит часть топлива на прогрев.

Кнопка рециркуляции воздуха приора

Этот товар выбрали 4 покупателя

Описание
Доставка и оплата
Отзывы (0)

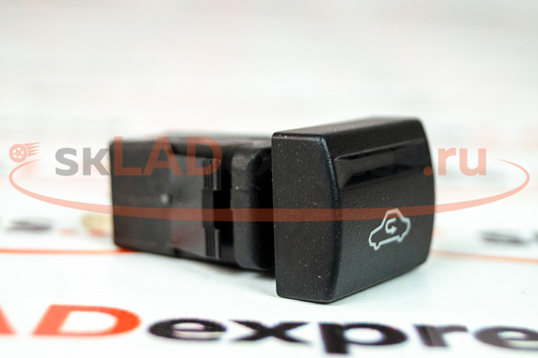

Кнопка рециркуляции воздуха Лада Приора, Калина 2, Гранта, Гранта FL

Регулирует включение/выключение рециркуляции воздуха.

Комплект: 1 кнопка

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru

2. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/

3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/

5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/

6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/

7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

А где в этом корыте кнопка рециркуляции?

Что-то недопонял я. Искал кнопку, или рычажок заслонки только гонять по салону и не нашёл. он вообще есть? И где его искать? Или тут кнопка?

Лада Приора Седан 2007, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — наблюдение

Машины в продаже

Лада Приора, 2014

Лада Приора, 2011

Лада Приора, 2012

Лада Приора, 2013

Комментарии 23

Где у вас у всех рециркуляция на 9ках стояла? 6 лет отъездил — впервые слышу

у меня экспортная была, там ручками надо было. Тут тоже как я понял ручками, но это ж Приора, а то разработка 70-ых. Вот откуда корни

Ну у меня на приоре с кнопки включается, но моя с так называемым «климатом(тот еще цирк — климат с температурой по рискам xD)

А кондей то есть у тебя в магазине или ты в норме ищешь

у меня бич комплектация

Тогда там рециркуляцией и не пахнет, интересно с чего вы решили её искать и для чего

едет спереди фура, в ваз-2109 жахнул рычажок и всё. Или когда на улице мороз. завёлся, и чтобы она грела воздух забирая уже тёплый из салона. внатуре ведро

Приора греется минуты 4. Смысл там чето переключать?

у меня это вторая приора уже, приора греется долго. И калина была с приоровским движком, такая же фигня. Термостат исправен, гоняет по малому на холодную. А когда фуру догонишь, что делать. респиратор одевать, ни один даже самый дорогой фильтр не спасёт от выхлопа, в газовой камере сидеть?

Не знаю за фурами никогда не ездил. Странно конечно что греется долго но у меня другой мотор. Возможно поэтому прогревается быстрее. А может не замечаю из за автозапуска

вот тебе и ответ на этот вопрос. у тебя двигатель от ваз-2109, тот от трактора и греется быстро. У меня гранта тоже без проблем грелась.

Так то блок один и тот же и объем антифриза одинаковый 6 литров

Что у вас там за фуры что дышать невозможно

А фильтр заслонку закрыл под капотом ? Чтоб рециркуляция работала

Надо руками чтоли? Даже на девятке был рычажок.

Открываешь капот и с правой стороны возле стакана рычажок заслонки под обшивкой моторного отсека . надо ключик на 10 и отвертка

прикольно. догнал фуру, выбежал, подкрутил ключиком на 10 и готово

kulibin2004

Что нужно знать о системе рециркуляции воздуха Лады Приоры

Подавляющее большинство автомобилей Лада Приора имеет на приборной доске кнопку включения рециркуляции воздуха. На ранних моделях этот режим работал в составе климатической системы Halla, позже на автомобили начали устанавливать кондиционеры Panasonic. Работать рециркуляция может и без системы кондиционирования, но в этом случае её возможности несколько ограничены, поскольку в этом случае работать на понижение температуры воздуха в салоне автомобиль уже не сможет.

Устройство и устранение неполадок системе рециркуляции воздуха салона Лада Приора.

Назначение системы рециркуляции воздуха
Рециркуляция воздуха в Приора: основные неисправности
Не работает привод заслонки

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования. Соответственно, он не охлаждается зимой и не нагревается летом за счёт смешивания с внешним потоком, то есть его температура практически сразу становится оптимальной.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Отметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится. С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Рециркуляция воздуха в Приора: основные неисправности

Многие водители никогда не пользуются кнопкой включения рециркуляции просто потому, что, однажды опробовав этот режим в неподходящих условиях, не увидели в нём никаких преимуществ. Другие же пользуются кнопкой регулярно, хорошо представляя себе все локальные преимущества данного режима. Несмотря на простоту конструкции (система рециркуляции состоит из заслонки, перекрывающей доступ воздуха снаружи, и электромагнитного клапана, являющегося приводом заслонки), нередки случаи, когда на Приоре этот режим оказывается нерабочим. Причины неработоспособности системы соответственно могут заключаться либо в проблемах с клапаном, либо в нарушении целостности заслонки. Неисправной может быть и кнопка рециркуляции Приора.

Заклинивание заслонки происходит в тех случаях, когда, например, она покрылась ржавчиной из-за наличия в воздухе влаги. Отметим, что коррозионные процессы происходят только с заслонкой на системах кондиционирования нового образца, поскольку в этом случае она изготавливается из металла, а в качестве прокладки используется уплотнительная резинка. На моделях старого образца заслонка выполнена из пластика и защищена уплотнительным поролоном.

Чтобы выяснить, виновата ли в неработоспособности режима рециркуляции заслонка, следует вручную попробовать её пошевелить. Правда, для этого придётся разобрать дефлектор главной (центральной) панели. Если заслонка металлическая и рукой проворачивается, но с трудом (или если повернуть её не удаётся), причина действительно, кроется в наличии ржавчины. Вариантов решения проблемы два:

попробовать обработать место, подвергшееся влиянию коррозии, составом VD-40;
если результат оказался отрицательным или работоспособность заслонки возвращается на непродолжительное время – следует просто заменить эту деталь на новую.

Пластиковые же заслонки, хотя и не подвержены воздействию коррозии, тоже могут подклинивать из-за деформации, вызванной воздействием нагретого воздуха. В этом случае восстановить геометрию заслонки не удастся, а потому единственный выход – замена детали.

Не работает привод заслонки

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:

измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
в противном случае мультиметром измеряем состояние клавиши рециркуляции;
если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.

Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.

Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:

для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла. Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции;
верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза;
отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево;
теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали;
процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место;
второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя;
надеваем шланг на сам клапан;
закручиваем саморезы в обратной последовательности (с нижним придётся повозиться, поэтому можно его и не закручивать – клапан и без нижнего самореза будет удерживаться вполне надёжно).

Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.

Кнопка рециркуляции воздуха приора

Мануал по использованию кнопки рециркуляции ВАЗ 2110

Применение

Быстрый прогрев машины, защита от вредных газов, цветочной пыльцы и гари, в ВАЗ 2110 осуществляется кнопкой рециркуляции. В автомобиле ВАЗ применяется два разных способа забора воздуха:

с улицы;
из салона.

Кнопка рециркуляции ВАЗ 2110

В статье рассмотрим подробно второй пункт списка. На автомобили ВАЗ 2110 рециркуляция монтировалась выборочно, машины 2001 года были ей укомплектованы, а вот с 2002 года осталась только кнопка. В таких машинах система рециркуляции требовала дополнительной установки и монтировалась самостоятельно, по желанию автолюбителей.

Механизм работы

Когда кнопка рециркуляции находится в нажатом (включенном) положении, открывается электро-пневматический клапан, далее в области впускного трубопровода выдвигается заслонка и блокирует доступ наружного воздуха в салон автомобиля.

Система циркуляции запускается исключительно при работающем двигателе и функционирует за счет слаженной работы комплекса клапан-заслонка. Циркуляция в машине будет продолжаться до тех пор, пока будет включен вентилятор, в этом случае воздушный поток проходит по воздуховодам отопителя.

Чтобы определить наличие в машине данного устройства, в первую очередь в салоне должны присутствовать фишки и кнопка. Когда зажигание и кнопка рециркуляции включены, на фишках должно быть напряжение.

Схема устройства климатической установки

Затем, стоит проверить присутствует ли клапан управления заслонкой и электро-пневматический клапан. Если данная система отсутствует, блокировать выхлопные газы и дым можно с помощью вентилятора, но заслонка изолирует авто от внешнего воздуха намного эффективнее.

Для регулировки уровня влажности в автомобиле и решения проблемы с запотеванием стекол, в ВАЗ модели 2110 рекомендуется наличие кондиционера.

Диагностика неисправности

В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:

включается зажигание и двигатель;
устанавливается максимальная скорость вентилятора;
нажимается кнопка рециркуляции;
запускается механизм работы клапан-заслонка.

При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.

А вот хлопки, неравномерное движение, щелчки говорят о неисправности.

Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.

Недостатки

Запотевание стекол в момент работы комплекса;
Отсутствие воздухообмена;
Монтаж кондиционера;
Затраты на установку и ремонт дополнительного оборудования (клапан, электропривод, стабилизатор и т.д.).

Достоинства

Режим рециркуляции позволяет максимально быстро снизить температуру в ВАЗ 2110, за счет слаженной работы механизмов (клапан-электропривод). Это реализуется за счет длительного прогона воздуха через комплекс климат контроля, температура которого намного ниже, чем снаружи машины.

Охлаждение в ВАЗ модели 2110 за счет рециркуляции экономически выгодно, т.к. расходы энергии на запуск привода компрессора вдове меньше, чем во время забора воздуха снаружи.

Кондиционер в ВАЗ 2110

Активируя рециркуляцию, исключается возможность проникновения в салон ВАЗ 2110 цветочной пыльцы, неприятные запахи и газы.

Рециркуляция воздуха в автомобиле ваз 2110

Система рециркуляции воздуха салона

Справочная информация из Руководства по эксплуатации:

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Кнопка включения рециркуляции воздуха

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я. Сделаю.

В качестве доп. информации использовал статью с сайта лада2111.рф (Установка рециркуляции воздуха ВАЗ 2110)

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Система рециркуляции. Наглядно.

СРВ данного авто содержало в своём составе: печка старого образца, без фильтра, с заслонкой и пневмоклапаном, в салоне кнопка и провод от неё, подведенный к колодке соединения с подкапотным жгутом электропроводки.
Сразу скажу, что было это еще в начале осени, и что-то я мог уже подзабыть, и где-то наврать, но не сильно.

Для осуществления задуманного мне понадобилось:

электро-пневмачиеский (электромагнитный) клапан 2105-1127010-02 _1шт,
шланг (силиконовый, белый такой) для пневмосистем (используется почти в каждом отеч. авто) _2шт (чаще бывает длиной 50см),
провод 2х0,5 _

4-5м,

обратный клапан 2110-8119110 (или вообще любой, я использовал клапан применяемый в системах подачи воздуха в аквариум — он гораздо меньше по размеру) _1шт.

Обеспечить доступ к печке. Снимаем с неё передний кожух. Очищаем всё, что видим и куда можем дотянуться. Устанавливаем на своё место фильтр старого образца, коего там никогда не было. Очищаем и выбиваем заслонку (рециркуляции), которая до того была прикреплена к штоку клапана (пневматическому) рециркуляции и находилась в открытом состоянии. Собираем обратно как было.

Печка без передней крышки.

Печка без передней крышки. Заслонка в закрытом положении — забор воздуха происходит из салона авто.

В этот момент удобно сделать маленькую доработку, сделав небольшое сливное отверстие в передней крышке печки.

Шток пневмоклапана. Отсоединен от рычага заслонки. Заслонка под свои весом опустилась в закрытое положение. Запомните это! Сломавшийся шток может быть причиной отсутствия (полного или частичного) приточной (с улицы) вентиляции.

Пневмоклапан рециркуляции (привода заслонки) с обратной стороны.

Установка фильтра.

Ищем удобное место для крепления электроклапана. Штатно он крепиться на болт крепления шумоизоляции передка. Мне показалось это не совсем удобным — при ситуации смены фильтра/ течи патрубков или радиатора печки его нужно будет снимать. Лазить туда и так не удобно, а тут ещё и он нарисуется. Нет. Рядом с адсорбером — пожалуй. И к пневмоклапану близко, и от ресивера не далеко. Делаем небольшой кронштейн для монтада клапана, или берем 5-ти-дырочную планку от детсткого конструктора, рассверливаем крайние отверстия до D8,5мм, гнём крайние концы под 90град. относительно друг друга в продольной оси планки (т.е. как-нибудь чтоб прикрепить).

Штатное расположение электроклапана.

Установка электроклапана.

Кстати, кронштейн сделать лучше жестче, Ибо в моём случае бывает так, что клапан, закрепленный на “жидком” кронштейне, от тряски авто попадает в резонанс, отчего из-под капота возникает дребезжащий звук. Долго не мог понять, откуда он возникает…

Подсоединяем шланги. Один шланг соединяет пневмоклапан рециркуляции (привода заслонки печки) с боковым (отведён относительно центрального на 45град) выходом электроклапана. Второй — центральный вход электроклапана, через обратный клапан, с ресивером двигателя (у всех моделей двигателя имеется дополнительный вывод: если неиспользуемый, то там стоит заглушка, чаще из такого же силиконового шланга, если уже используется, то подсоединить через тройник).

Обозначение “вход” и “выход” конечно же условны, и связаны лишь с данным описанием. На деле это просто трубки из одной полости. В разрезе данной темы: с чего я решил/узнал где вход и выход электроклапана? — отвечаю: Опытным путем. Ибо ни из одного из каталогов, понять это нереально. Можно конечно поглядеть на его установку на 2105-2107 или Волгах (где он там, не знаю). Это имеет значение, т.к. в свободном состоянии (не под напряжением) клапан соединяет выход к пневмоклапану с атмосферой (на деле лишь совсем небольшой поток через войлочное уплотнение-фильтр), при подаче напряжения — соединяет вход и выход клапана, соединение с атмосферой при этом запирая. Такое подключение исключает подсос воздуха через отключенный электроклапан при работе двигателя.

Обратный клапан вобщем-то можно ставить в разрез любого из шлангов, лишь таким образом, чтобы воздух проходил к ресиверу. Ставится, чтобы обеспечить открытое положение заслонки при остановленном двигателе, если на клапан было предварительно подано напряжение.

Подключаем проводку. Не вдаваясь в подробности скажу, что согласно электрической схеме ВАЗ2110 управление электроклапаном осуществляется “минусом” от кнопки включения рециркуляции. “Плюс” подходит от постоянного “плюса” из Блока предохранителей и реле (“Черного ящика” — ЧЯ). Ради этого искать плюс в ЧЯ не стал, и просто лукаво взял штатный “минус” с кнопки, а “плюс” с её же подсветки. Выдернул кнопку, врезался в провода клеммами, протащил провода 2х0,5 за панелью, далее в сторону ЧЯ, там через резиновую заглушку (за шумкой за печалью сцепления) в подкапотное пространство, потом за АКБ в сторону левой фары, оттуда по направлению к правой над радиатором, и вот он тут — у адсорбера. Вешаю на “плюс” предохранитель (вроде на 2А — не помню). Подключаю.
Испытания. Завёл. Включил обдув. Нажал кнопочку. Тут же звук выдува в салон стал тише и глуше. Работает? Взглягув в видимую часть печки — да, заслонка прильнула к “уличному” отверстию, забор воздуха идёт из салона. Отжимаем кнопка — что-то за бордачком глухо хлопнуло. Осматриваем снова — заслонка вернулась в открытое положение. Да, всё осправно работает!
Только одно “но”. Дошло до меня слегка попозже. Месяца через два. Воздух из салона забирается. Это прекрасно. Но откуда? Оттуда, куда примыкает открытая заслонка печки. Ровно между задней стенкой печки и бардачком, прям в моторном щите. Т.е. за бардачком со стороны салона в шумке передка должно быть некое вентиляционное отвертие, которого у меня конечно же нет. В этом случае всасываемый из салона воздух просто-напросто забирается через некие щели и неплотности шумки и заслонки. “Простучал” шумку — есть намёк на тверстие. Руки дойдут, вырежу небольшое.

Печка со стороны салона. Выделено отверстие забора воздуха из салона.

Выделено отвертие в моторном щите.

Послесловие.

Ходовые испытания прошли успешно. Система рециркуляции воздуха активно и достаточно часто мной используется. При зимнем прогреве салона, на запыленных/гразных/дымных участках дороги, при вонючей незамерзайке. А еще (недавно обнаружил) удачно помогает разгонять снег, что попал в воздухозаборник.

P.S. Все эти “да зачем это нужно…, ерунда…, ну ты б ещё…” не принимаются. Информация и чужой опыт нам даны в равной степени, мы лишь решаем, пользоваться ими или нет.

Цена вопроса: 300 ₽

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кнопка рециркуляции воздуха ВАЗ-2170 АВАР 995.3710-11.46 (2170-3710050)

Оставьте заказ, менеджер подберёт лучшие варианты по условиям доставки в Ваш город Херсон .

Характеристики

Оплата

Доставка

Вопросы и отзывы

На данный момент оплата при получении заказа, возможна только при доставке Почтой России, службой доставки СДЭК или курьером. А также в наших пунктах выдачи в г. Тольятти.

до 1 000 руб. включительно

80 руб. + 5% от суммы

свыше 1 000 руб. до 5 000 руб. включительно

90 руб. + 4% от суммы

свыше 5 000 руб. до 20 000 руб. включительно

190 руб. + 2% от суммы

свыше 20 000 руб. до 500 000 руб. включительно

290 руб. + 1,5% от суммы

Онлайн оплата с помощью банковских карт.
Платеж поступает моментально, без комиссии.
После оплаты, Вы получите электронный чек.

Для начала вспомним, что такое рециркуляция. Это процесс забора и очищения воздушного потока внутри салона, который протекает при помощи климатических установок. Главная особенность заключается в том, что воздушный поток заходит не снаружи, а из салона. В результате, можно намного быстрее добиться заданной температуры и затратить на процесс меньше времени и мощности.

Многие водители применяют этот режим не по назначению. Как правило, они применяют его, чтобы предотвратить проникновение неприятного запаха в салон. Например, если автомобиль передвигается по местности с большим количеством пыли в воздухе, можно закрыть заслонку, перекрыв тем самым попадание воздуха внутрь транспорта.

Как правило, кнопка рециркуляции расположена в центральной части торпеды, там же, где и климатический блок. На кнопке изображена машина со стрелкой внутри.

Плюсы и минусы. Если в автомобиле есть система рециркуляции, водитель получает сразу несколько полезных функций:

можно менять температуру в салоне максимально быстро;

мощность затрачивается на 35% меньше.

Такой метод фильтрации позволяет эффективно очищать воздух от пыли, пыльцы и различных запахов. Главный недостаток заключается в отсутствии свежего воздуха. Кроме того, при продолжительной рециркуляции в салоне повышается влажность, стекла запотевают. Чтобы избежать данных проблем, включать данный режим нужно на период, не превышающий 20 минут. После этого нужно проветрить машину.

Замена заслонки. Иногда автомобилисты сталкиваются с проблемой, когда рециркуляция не работает. Это может возникать из-за целого ряда причин. Так как в воздухе содержится большое количество влаги, на заслонке появляется ржавчина. При этом система перестает работать вручную. Решается проблема двумя способами — обработкой специальным составом или заменой.

Заменить заслонку можно самостоятельно или при помощи специалистов в сервисе. Как правило, за такую услугу берут 10 000 рублей. В качестве примера рассмотрим, как меняется элемент на Lada Priora. Сперва нужно открутить саморезы. Верхний располагается за корпусом печки, поэтому его нужно будет просверливать. Тяга заслонки снимается просто — при помощи потягивания в левую сторону. После всех процедур привод станет свободным. Водителю остается только вытащить его. Делать это нужно максимально осторожно, так как не исключается риск повреждения сторонних деталей. После этого нужно поставить новый вакуумный привод:

поставить клапан на место;

трубку привода просунуть в отверстие, расположенное внизу;

надеть шланг на клапан.

После вышеперечисленных процедур нужно поставить саморезы на место. Рециркуляция будет работать в обычном режиме.

Итог . Многие автомобили имеют систему рециркуляции воздуха, однако, водители используют ее неправильно. В некоторых случаях она может приносить пользу, но использовать ее нужно с выполнением всех рекомендаций.

Что такое рециркуляция воздуха в салоне машины

Не все автовладельцы знакомы с режимом фильтрации салона, его полезными свойствами, особенностями применения. Рассмотрим, что такое рециркуляция воздуха в автомобиле и как её использовать. Фактически рециркуляция — это забор воздуха внутри салона, фильтрация через климатическую установку и последующее распределение по дефлекторам.

Основное отличие рециркуляции от обычного забора в том, что воздушный поток поступает из салона, а не извне. Режим рециркуляции позволяет быстро нагреть, охладить воздух, так как температура в салоне отличается от температуры за бортом автомобиля. Климатическая установка затрачивает меньше времени, мощности, потребления топлива двигателем.

На практике подобной функцией мало кто пользуется. Чаще всего рециркуляцию используют для предотвращения проникновения неприятного запаха внутрь салона. Например: впереди идущий автомобиль сильно дымит, коптит, запылённый участок дороги. Чтобы не ощущать эти запахи, активируют механическую кнопку рециркуляции воздуха и перекрывают доступ извне.

Положительные стороны

Сравнительно быстрое изменение температуры потока. Один забор воздуха извне равен 2 – 3 циклам внутри салона.
Нагрев происходит ещё быстрее по причине разности температурных показателей.
Отбор мощности ниже на 35 %.
Незаменимая функция для водителя, пассажиров страдающих аллергическими реакциями, повышенной чувствительностью к запахам, пыли, цветочной пыльце.

Отрицательные факторы

полное отсутствие поступления чистого воздуха извне. Несмотря на частичную фильтрацию при циклическом обмене, воздух загрязняется и набирает большее количество вредных веществ, повышается влажность;
длительное вдыхание способствует развитию аллергенных болезней;
продолжительная рециркуляция воздуха в салоне приводит к запотеванию окон. Проблема устраняется путём совмещения работы кондиционера и фильтрации.

Представители системы здравоохранения и изготовители автомобилей рекомендуют использовать режим рециркуляции 15 – 20 минут. После обязательно открывать окна, запускать свежий воздух и проветривать салон.

Расположение кнопки и активация режима

У каждого автомобиля механическая кнопка располагается по-разному. Сложилась практика её установки на передней торпеде в центральной части в области климатического блока. Для упрощения поиска изготовители применяют типичную маркировку – автомобиль с кольцевой стрелкой внутри салона. На изображение выше эта кнопка обозначена цифрой 3. Увидев ее, смело активируйте, пользуйтесь. Деактивация режима фильтрации происходит аналогичным образом, только для этого используется механическая кнопка с другим рисунком – стрелкой «из салона» или повторное нажатие.

Некоторые технические средства отечественного производства не оснащены автоматикой, и водители используют рычаги. Например: ВАЗы моделей, снятых с производства, имеют три рычага регулировки: подача холодного, горячего (тёплого) потока, закрытие заслонки механическим приводом.

Автомобили, оснащённые климат — контролем, автоматически регулируют температуру и заботятся о чистоте воздушного потока. Всеми процессами руководит датчик рециркуляции воздуха. Он устанавливается под центральной консолью машины. При активации контроллер анализирует температуру и содержание воздуха. По подобному принципу функционирует бытовая климатическая техника.

Характерные неисправности

При условии умеренного использования, бережного обращения ресурс эксплуатации неограниченный. Выходу из строя способствует превышение допустимой силы тока, короткое замыкание в цепи, негативные последствия аварии, удара.

На практике встречаются случаи слабого контакта колодки с клеммами, перегорание предохранителя, механическое повреждение.

Не забывайте о периодическом проветривании салона. Каждый второй технический осмотр заменяйте салонный фильтр, проводите дефектовку каналов подачи воздуха извне.

Видео: Рециркуляция воздуха, как работает.

3 функции рециркуляции воздуха в салоне авто, которыми мало, кто пользуется, а зря

В летний зной и в зимние морозы нас спасают климатическая установка или кондиционер. Когда холодно, мы делаем теплее, выкручивая тумблер терморегулятора в красную зону. Когда жарко — торопимся побыстрее остудить разогретый воздух салона, установив в салоне минимальную температуру. Вроде все понятно. Но для чего нужна эта странная кнопка «рециркуляции воздуха в салоне»?

В своей массе водители используют кнопку рециркуляции, как средство борьбы с неприятными запахами. Проезжаете ли вы мимо свалки, или догнали чадящий сизым вонючим дымом грузовик, эта кнопка прикроет заслонку внешней приточной вентиляции, и никаких вам неприятных запахов. Главное, успеть сделать это заранее, чтобы система не успела «вдохнуть» в салон вашего автомобиля эти «ароматы».

Однако мало, кто использует эту кнопку, простаивая в пробках, где воздух явно отличается по своему качественному составу от горного. Так, например, учеными было доказано, что использование кнопки рециркуляции на оживленных или пробочных участках дорог, может снизить уровень вредного воздействия загрязненного воздуха на водителя на 20%.

Да, проехать всю пробку в режиме рециркуляции будет сложно — со временем стекла могут начать запотевать, да и воздух в салоне стоит иногда обновлять. И, тем не менее, рециркуляция вкупе с салонными фильтрами — хорошее средство борьбы с вредной составляющей выхлопных газов.

Между тем есть и другая функциональная сторона маленькой кнопочки. Она нужна еще и для того, чтобы в зимние холода салон прогревался, как можно, быстрее. Схема та же: при нажатии кнопки рециркуляции, клапан уличного воздуховода перекрывается, и печка начинает гонять тот воздух, который находится внутри автомобиля.

Несмотря на уверенный минус на улице, температура воздуха в салоне у постоявшей ночь на морозе машины несколько выше. К этому добавляется начинающий прогреваться воздух из печки или от электрического догревателя, который устанавливается в салоне некоторых автомобилей в базовых комплектациях.

А значит, климатической установке потребуется меньше энергозатрат на то, чтобы прогреть салон. Здесь вам и экономия времени, и топлива. Главное, когда салон уже прогрет, не забыть отключить рециркуляцию, чтобы влага в воздухе не конденсировалась на холодных стеклах.

Система работает и в обратную сторону. Когда на улице жарко, в заведенном автомобиле нужно нажать кнопку рециркуляции, и по тому же принципу, что и зимой, климатическая установка быстрее охладит воздух в салоне вашего автомобиля.

Не стесняйтесь изучать ваш автомобиль. Он гораздо сложнее и умнее, чем можно себе представить. И некоторые его вполне обыденные функции, могут открыться вам с новой стороны.

0 0 голоса

Рейтинг статьи

Кнопка рециркуляции воздуха ваз 2110
