P0141: код неисправности цепи подогрева кислородного датчика B1S2

757 20 382k

426 16 265k

Код ошибки P0141 свидетельствует что зафиксирована неисправность цепи подогрева кислородного датчика (Bank 1 Sensor 2)

P0141 ошибка неисправности подогрева кислородного датчика после катализатора! При диагностике компьютер выдает вот такое сообщение: «P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен». Данная ошибка очень похожа на аналогичную, только с кодом p0135, которая гласит про выход из строя подогревателя первой лямбды (до катализатора).

Отличительные особенности поведения автомобиля с наличием ошибки p0141 в памяти, так это лишь плавание оборотов при холодном запуске двигателя. А при движении на больших скоростях так еще и расход топлива больше чем обычно.

Сигнализатор «джэкичан», он же лампочке CHECK ENGINE на панели приборов, загорается при вторичном проявлении неисправности нагревателя лямбда датчика B1S2. Контроллер двигателя рассчитывает сопротивление кислородного датчика, зависящее от рабочей температуры. Такое сопротивление может варьироваться в зависимости от марки авто и тех данных самого датчика (к примеру на ВАЗах от 90 до 500 Ом, а на иномарках таких как Тойота 10-16 Ом).

Причины вызвавшие ошибку P0141

Место в колодке, где чаще всего пропадает контакт с лямбда зондом

Возможных причин, которые могли дать сигнал контроллеру установить код ошибки p0141 немного:

Потеря контакта в колодке питания лямбда-зонда;
Перегар спирали подогрева датчика кислорода;
Установка датчика иного типа.

Поэтому если стоит цель избавиться от назойливой лампочки на приборной панели напоминающей о проблеме с кислородником после катализатора, то поиски проблемы стоит начать с проверки состояния контактов и проводки датчика. Не помешает также провести тщательную очистку лямбда-зонда.

Проверка и устранение неисправности

Место установки лямбда зонда (вид с ямы)

Поскольку причин раз-два и обчелся, то многие даже не пытаются проверять лямбда-зонд, а сразу меняют при малейшем подозрении его в утрате своих функций (особенно на СТО). Но если вы делаете для себя, то стоит, конечно же, произвести проверку и осмотр контактов, уделить внимание всем признакам неисправности лямбда зонда.

Понадобится смотровая яма, так как кислородный датчик находится за катализатором, и снимаем с него разъем питания. Наверняка там будет всю укрыто зеленоватым окислом. Также просмотреть идущие провода от разъема, ведь существует вероятность, что один из проводов оборван или коротит. Ну а дальше мультиметром замеряем сопротивление обмотки подогрева лямбды (как проверить кислородный датчик, читаем в руководстве по ремонту авто).

Если проверка показала выход из строя лямбды, то меняем датчик на новый, тут тоже существует нюанс, ведь автовладельцы часто не найдя аналогичного датчика устанавливают универсальный или с другого автомобиля, который может не всегда подходить.

Когда же проверка напротив, показала что лямбда зонд в полном здравии и готов служить и дальше, то во первых нужно удалить ошибку из памяти ЭБУ и в случае повторного ее возникновения диагностировать повторно, ведь причиной установки кода неисправности могут быть ряд сопутствующих кодов, вплоть до неисправности ECU. Поэтому нужно проанализировать условия при которых возникает ошибка P0141, сделать проверку других систем и электрических цепей.

Ошибка P0133 — причины и их устранение

757 20 382k

426 16 265k

Ошибка P0133 называется «недостаточное быстродействие в цепи переднего кислородного датчика», то есть, медленный отклик первого лямбда зонда. Этот датчик передает данные об остаточном содержании кислорода в выхлопных газах на ЭБУ. Очень часто данная проблема связана с качеством топливной смеси из-за плохого бензина или умирания самой лямбды, хотя есть еще и ряд других причин. Код ошибки P0133, как правило, сопровождается потерей мощности двигателя, динамики машины, а также дополнительными звуками из-под днища автомобиля. Существует несколько методов устранения медленного отклика датчика кислорода.

Индикация ошибки р0133

Условия возникновения ошибки

Кислородные датчики устанавливаются до и после катализатора. Информация от переднего датчика поступает на ЭБУ для правильного формирования топливовоздушной смеси (используется система с отрицательной обратной связью). Второй датчик (расположенный за катализатором) необходим для контроля работы самого каталитического нейтрализатора.

Основное условие возникновения данной ошибки заключается в том, что время исходящего от датчика сигнала об изменении состояния топливовоздушной смеси с «обогащенная» на «бедная» составляет более 1,75 секунды. Кроме этого, должны соблюдаться еще несколько дополнительных условий регистрации диагностического кода неисправности (DTC). Они могут отличаться у различных автомобилей, поэтому приводим здесь информацию для популярной в нашей стране «Лады Калины»:

температура охлаждающей жидкости должна быть не менее +75°С;
исправна система управления топливоподачи, основанная на схеме обратной связи от датчика кислорода;
температура катализатора превышает +450°С;
частота вращения коленчатого вала находится в пределах 1440. 2880 об/мин;
нагрузка на мотор не превышает 90%;
время переключения датчика кислорода превышает 25 секунд;
ЭБУ определяет, что содержание кислорода в выхлопных газах выше нормы.

Медленный отклик датчика кислорода, то есть ошибка Р0133, может возникать по самым разным причинам. Далее перейдем к их описанию.

Причины неисправности

Итак, перечислим возможные причины возникновения ошибки P0133 и соответствующие варианты их устранения:

График сигнала лямбда-зонда

Разгерметизация впускного или выпускного коллектора (иногда того и другого одновременно). Проверьте герметичность этих узлов. В частности, впускной коллектор не должен подсасывать воздух.
Проблемы с топливной системой. Тут необходимо проверить корректную работу форсунок, производительность бензонасоса, системы улавливания паров топлива.
Неисправность цепей управления или непосредственно лямбда-зонда. Исследуйте проводку на отсутствие повреждений, а также «прозвоните» ее. При возможности замените датчик на заведомо рабочий, чтобы проверить исходный (во многих автомобилях первый и второй кислородные датчики взаимозаменяемы, например, на «Ладе Приоре», поэтому можно попробовать просто поменять местами).

Также при проверке рекомендуется проверить «массы» датчика кислорода. Обычно это делается при помощи так называемой «контрольки» или ручного электрического тестера. Для этого один его контакт подсоединяют к «+» аккумуляторной батареи, а второй к выходному контакту непосредственно на датчике. При нормальном заземлении лампочка «контрольки» или индикатор тестера должны засветиться. В противном случае ищите обрыв цепи.

Пример диагностики ЭБУ

По статистике, одними из самых распространенных причин появления ошибки Р0133 являются проблемы с проводкой или неисправным датчиком кислорода. В качестве примера диагностики приведем последовательность выполнения работ для популярных автомобилей «Лада Калина» с ЭБУ Bosch ME 7.9.7. Итак, алгоритм будет следующим:

Для начала необходимо подключить диагностический модуль к компьютеру машины.
Проверить наличие дополнительных ошибок. Если таковые имеются, то необходимо в первую очередь устранить их.
Осмотреть катализатор на предмет наличия повреждений, в том числе внутренних. При необходимости узел необходимо заменить.
Если с катколлектором все в порядке, то необходимо проверить состояние выпускной системы между нейтрализатором и основным глушителем (проверка герметичности и повреждений). Если повреждений нет, то необходимо заменить нейтрализатор.

В случае, если вы устранили все неполадки, то проверять наличие ошибки необходимо так:

запустить двигатель;
прогреть его до температуры охлаждающей жидкости +70°С;
установить частоту вращения коленвала в промежутке 2000. 3000 об/мин;
выдержать его в таком режиме более 4 минут;
нагрузка на двигатель при этом должна находиться в пределах 15. 50%;

С помощью компьютера еще раз просканировать ошибки. Если Р0133 исчезла, значит, все сделано правильно.

Дополнительные варианты устранения ошибки

Сброс ошибки на Mitsubishi Lancer 10

Диагностика и замена кислородного датчика на ВАЗ 2110

Перечислим для вас еще несколько вариантов, которые могут быть полезными автовладельцам разных машин, как отечественных, так и импортных:

Иногда при ошибке Р0133 на Hyundai Santa Fe достаточно поменять первый кислородный датчик на оригинальный, чтобы ошибка пропала.
Перепрошивка ЭБУ. Особенно это актуально для автомобилей марки Hyundai. Существует мнение, что корейское программное обеспечение не подходит для эксплуатации в российских условиях.
Упомянутая уже замена датчика (для различных автомобилей).
Замена треснутого впускного коллектора или его ремонт (сварка корпуса).
Промывка топливных форсунок.
Замена датчика положения коленчатого вала (ДПКВ).
Заливайте качественный бензин! Это обеспечит образование правильной топливовоздушной смеси. Если вы залили некачественный бензин, то попробуйте влить заведомо хорошее топливо и погонять машину на высоких оборотах (до 4000 об/мин). При необходимости принудительно сотрите ошибку из памяти ЭБУ.
Если вы пользуетесь ГБО, то проверьте его настройки. В некоторых случаях оборудование может выдавать слишком обогащенную или обедненную смесь.
При использовании того же ГБО ошибка возможна из-за газовой рейки. Она может не всегда перекрывать поступление газа во все цилиндры, а поэтому датчик кислорода считает, что отклик медленный. Помогает замена рейки на новую.
Можно перепрошить электронный блок на стандарт «Евро 2» с программным отключением датчиков.

Гофра выхлопной системы на Hyundai Accent

По статистике чаще всего ошибка P0133 появляется на автомобилях «Хендай» и ВАЗ. Однако от нее не застрахованы и другие автовладельцы. Мы постарались собрать для вас исчерпывающую информацию по этой проблеме. Надеемся, что с ее помощью вы сможете самостоятельно устранить неполадки в вашем авто.

Итоги

Замедленное быстродействие в цепи переднего кислородного датчика (Bank 1 Sensor 1) на обогащение/обеднение не является критичным, и при возникновении кода р0133, автомобилем можно пользоваться. Однако все же рекомендуем как можно быстрее разобраться в проблеме и устранить ее. Ведь из-за этой ошибки зачастую возникает повышенный расход топлива, а также снижается динамика машины. Проверка и поиск причины сводится к прозвонке самого лямбда датчика, электроцепей до него и участка ECM работающего с ним в паре (опорное напряжение датчика кислорода на заглушенном моторе должно быть около 0,45 В, а на прогретом варьироваться от 0,1 до 0,9 В причем с быстрым изменением). В зависимости от результата — замена/ремонт неисправного элемента. Хотя возможно проблема может крыться и в некачественном топливе либо, некорректной работы форсунок.

🎁 При диагностике выявлен код ошибки -23 (Обогреваемый датчик кислорода).

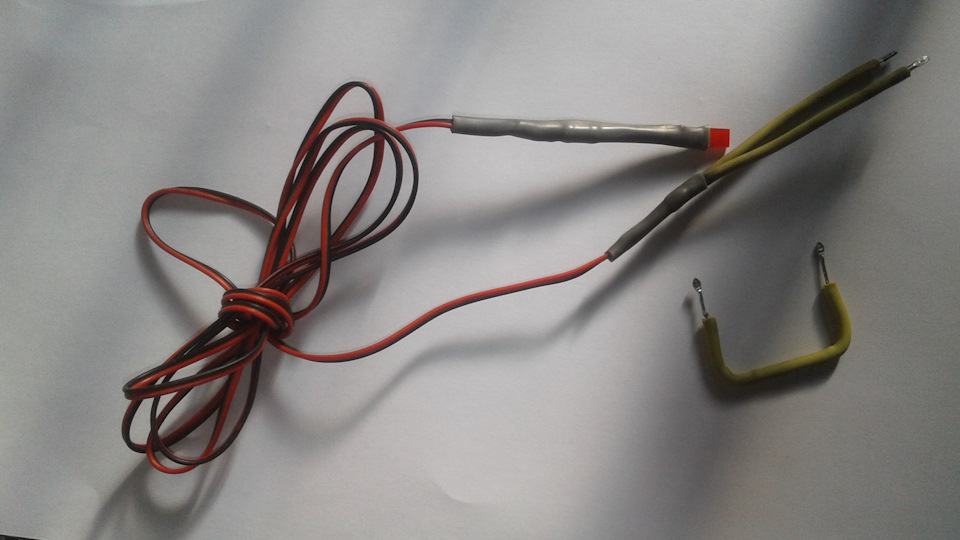

Собственно спаял всё необходимое для самодиагностики: перемычку, светодиод с резистором сопротивлением в 1,5 кОм на длинном проводе с расцветкой жил по полярности (от сигнализации), красный естественно +. Открыл крышку диагностического разъёма, поставил перемычку одним концом в клемму TEN, другим в клемму GND, взял светодиод на проводе и вставил один конец красного цвета (+) в клемму +B, а второй, чёрный (—) в клемму FEN (Всё выполнялось мной на заглушенном двигателе). Прокинул светодиод в салон и включил зажигание после чего записал показания самодиагностики. Выявилась лишь одна ошибка под номером 23 (Обогреваемый датчик кислорода (HO2S), банк 1 -нет активности).

Так, как этот автомобиль я приобрёл недавно, остро нуждаюсь в Ваших советах по следующим вопросам:

1) Для устранения этой ошибки требуется замена лямбда-зонда?
2) Если менять, то какой из двух?
3) На KL и KF двигателях они идентичные (конструкция корпуса, сопротивление)?
4) Где-то читал, что подходят с Лады «Калина», какое сопротивление должно быть, как подобрать, какой лучше взять (если можно номер детали, название производителя)?
5) Менять оба или можно обойтись меньшим злом?
6) Требуется-ли после замены сбросить ошибки и произвести самодиагностику вновь, возможно-ли бортовым компьютером обнаружение иных ошибок?

Я заметил за автомобилем немного повышенный расход топлива, дёрганье на первой скорости при сбрасывании газа, если завёл после долгого простоя, прогрел, обороты в пределах нормы 700-750, но после поездки холостой держится не ниже 1000-1100 об/мин. Надеюсь, что всё исправится после замены датчика.

Вот привожу некоторые ответы, которые удалось получить на интересующие меня вопросы (может кому из читающих тоже пригодится):

1) В 90% случаев можно обойтись заменой лямда-зонда, но иногда причина может крыться в другой неполадке. Рекомендуется отключить датчик и проверить его мультиметром.
2) Как я понял из некоторых прочитанных мною тем, банк 1-это правая сторона двигателя, а точнее дальняя голова, та, что ближе к салону.
3) На KL и KF двигателях лямбда-зонды идентичные во всём, сопротивление подогрева 9Ом.
4) Да, подходит лямбда-зонд с Лады «Калина», но только под номером BOSCH 0 258 006 537, сопротивление подогрева у него как раз в пределах 9Ом. Он четырёх контактный, ориентировочная цена -1500 рублей.
5) Менять желательно оба, но можно и по факту смерти того или иного. Производитель гарантирует срок эксплуатации при идеальных условиях -250000 км.
6) Обязательно надо сбросить ошибки записанные в блок памяти компьютера, для этого скидываем минусовую клемму с аккумулятора и выжимаем тормоз в среднем на 20-30 секунд. После этого производим самодиагностику вновь, возможно, что всплывут новые ошибки, происходит это из-за того, что при нерабочем лямбда-зонде компьютер управляет двигателем по специальной аварийной программе, а после ремонта, он перейдёт в нормальный режим работы.

Диагностическая ошибка P0135

Технология производства кислородных датчиков уже давно достигла уровня, когда процент скрытого брака минимален, а ресурс может измеряться сотнями тысяч километров. Однако это не значит, что среднестатистический автомобилист застрахован от проблем. Из числа ошибок ЭСУД, которые нередки даже на гарантийном сроке службы автомобиля, лидирует код P0135 – обрыв цепи подогрева лямбда-зонда.

Необходимость в подогреве кислородного датчика

Кислородный датчик для начала работы требует разогрева чувствительного элемента до определенной температуры. Во время работы двигателя это обеспечивается температурой выхлопных газов, особенно на современных двигателях с катколлекторами, где верхний лямбда-зонд установлен впритык к головке блока.

Изначально лямбда-зонды никаких цепей подогрева не имели – с такими датчиками можно столкнуться, например, на старых «японцах» (однопроводные, где «масса» сигнала идет по выхлопной трубе на двигатель, и более точные двухпроводные с отдельной сигнальной «массой»). Во времена, когда строгость экологических норм была несравнима с нынешними, отсутствие коррекции по лямбда-зонду во время прогрева мотора не было критичным: двигатель прогревался на заведомо богатой смеси. Уже по мере того, как начинал изменяться сигнал на выходе лямбда-зонда, электронный блок управления (ЭБУ) переходил на алгоритм «замкнутой петли», включая обратную связь по кислородному датчику.

В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм. Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Как только Вы включаете зажигание, ЭБУ впрыска проводит первичное тестирование себя самого и периферийных цепей, включая подогрев кислородного датчика. К моменту запуска мотора он уже успевает нагреться, окончательно выходя на рабочий режим с минимальной задержкой. Но отсюда же возникла и вероятность появления «лишней» неисправности.

Контроль целостности нагревателя происходит в ЭБУ очень просто – по падению напряжения на резисторе очень малого сопротивления (сотые доли ома), включенного в цепь транзистора, управляющего подогревом. Когда все нормально, в полном соответствии с законом Ома для полной цепи на этом транзисторе присутствует небольшое напряжение, которое расценивается контроллером ЭБУ как нормальная работа нагревателя. Но в случае слишком большого сопротивления в цепи ДО этого резистора или ее полного обрыва напряжение на измерительном резисторе становится равным нолю. Контроллер, определив это, переходит в аварийный режим и заносит в память ошибку P0135.

Диагностика проблемы

Самая частая проблема, приводящая к возникновению ошибки P0135, на автомобилях с низким расположением кислородного датчика – это физический обрыв провода. Необязательно для этого увлекаться внедорожной ездой: повредить проводку можно даже на дворовой парковке, если не повезет. Поэтому первым делом осмотрите и проводку датчика, и его разъем. Нас интересуют именно провода подогрева, которые можно найти по сервисной документации для своей машины или, в случае распространенных датчиков Bosch, сразу смотреть на два белых провода.

Ещё кое-что полезное для Вас:

Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.

Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.

Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).

Самая большая проблема – это отказ самого ключа в блоке управления, редкая, но и с ней в практике диагноста приходится сталкиваться. В этом случае самый выгодный для владельца даже для отечественных автомобилей вариант – это перепайка блока, а не замена его новым. Для проверки исправности ключа прозвоните тестером всю цепь от разъема лямбда-зонда до разъема ЭБУ впрыска. Если цепь исправна, «виноват» именно блок.

Можно ли ездить с ошибкой P0135?

Более старые системы впрыска изначально сохраняют в себе «ожидание» прогрева, то есть в худшем случае слегка увеличится расход топлива (за счет того, что выход на «замкнутую петлю» при прогреве начнет запаздывать). Многие машины спокойно накатывают несколько тысяч, пока владельцу не надоедает горение индикатора Check Engine.

В дальнейшем этот аварийный алгоритм сохранялся, единственное «но» в большей «задушке» под строгие эконормы. То есть и современный автомобиль не испытает серьезных проблем при неисправном подогреве, если сам датчик исправен.

Однако если ошибка возникает бессистемно (то есть после сброса не сразу после включения зажигания, когда проходит самотестирование, а со случайной задержкой или даже во время движения), то это сигнализирует о более серьезных проблемах. Так, известны случаи, когда для устранения ошибки P0135 дилеры меняли на Kia Ceed дефектные жгуты проводки. Если ошибка возникает из-за плохого контакта на разъеме ЭБУ – то вряд ли проблема только в одном контакте из нескольких десятков (а то и ста с лишним), могут быть и дальнейшие «сюрпризы».

Поэтому ответ прост: ездить с неисправным подогревом верхнего кислородного датчика можно. А вот с ошибкой P0135 без установления точной причины ее возникновения крайне нежелательно.

Видео: Топ 4 способа Как проверить лямбда зонд. 4 Методики проверки датчика кислорода

Горит чек, ошибка лямбда зонда

Что же за птица такая — этот Лямбда – зонд? Современный автолюбитель обязан иметь минимальное представление о важных деталях своего автомобиля, иначе не избежать неприятностей на дороге.

Вот, например, оштрафуют за превышение СО в выхлопах, а вы и знать не будете, как это исправить. После нашего небольшого рассказа, вы быстренько сориентируетесь и побежите менять этот самый лямбда – зонд. Ибо именно он отвечает за состав, выбрасываемого в атмосферу воздуха.

Правительства промышленно развитых стран давно узаконили жесткие требования к выбросам в атмосферу, в рамках защиты окружающей среды. На законодательном уровне обязали всех автопроизводителей использовать различные нейтрализаторы вредных продуктов сжигания топлива. Выход подсказали химики и теперь на каждом автомобиле стоят каталитические нейтрализаторы.

Контроль качества топливной смеси при помощи лямбда зонда

Был подсчитан оптимальный состав топливной смеси (14,7 частей воздуха на одну часть горючего), при сжигании которого образуется меньше всего вредных газообразных отходов, нейтрализацию которых успешно проводит катализатор. Диапазон максимально эффективного действия катализатора очень узок – сотая доля (1= 1±0,01). Такую точность, подаваемой порции воздуха может, обеспечить только электронный контроль. Его осуществляет ЭБУ бортового компьютера. А периферийным звеном в этой цепи является датчик остаточного кислорода — лямбда зонд.

Как ни странно, но количество подаваемого воздуха измеряется не там, где воздух всасывается в топливную систему, а путем подсчетов на основе данных об избыточном кислороде в выхлопных газах. Вот данные об этом параметре и передает в ЭБУ лямбда-зонд, который поместили перед катализатором в выхлопном коллекторе. Итак, контроллер считывает сигналы с кислородного датчика. Тот сообщает о наличии в выхлопе свободных молекул кислорода, не вступивших в реакцию горения. Это означает, что доля топлива была мала и следует ее увеличить. Анализирует и делает свои подсчеты, ЭБУ отправляет задания для увеличения (или уменьшения) порции горючего, необходимого для данного объема воздуха.

Контроль выхлопных газов лямбда зондом

Кислород необходим и для химических процессов в катализаторе, для полной нейтрализации угарных газов. С целью контроля и регулирования этого показателя, за катализатором встроили второй лямбда – зонд.

Полное сгорание горючего и максимальное КПД мотора соответствует показателю λ = 1 (коэффициент избыточного кислорода). Смесь горючего с воздухом, при таком показателе, называется стехиометрическая. Отклонение в сторону уменьшения (т.е. λ 1) означает уменьшение доли топлива в смеси. Бедная смесь становится причиной перебоев в работе двигателя. Отклонения от нормы происходит постоянно и ЭБУ находится в режиме непрерывного контроля датчика λ-зонда.

На эффективный уровень работы этот датчик переходит после нагревания до высоких температур (порядка 300 градусов). Это обусловлено его строением. Он работает как гальванический элемент, с твердым циркониевым электролитом, упроченного окисью иттрия и покрытого напылением электрода из платины. Так вот, только после нагревания до нужной температуры твердый электролит проявляет токопроводящие свойства, а значит, на выходах датчика формируется напряжение.

По своей конструкции датчики различаются по количеству проводов и присутствию обогревательного элемента. Первоначально такие приборы нагревались исключительно от выхлопных газов. Они имели 1 или 2 провода. В целях повышения эффективности, датчики снабдили собственной нагревательной системой, они имеют 3 или 4 провода. Такая конструкция значительно ускорила процесс выхода прибора на полную мощность, что вполне отвечало экологическим требованиям.

Пока двигатель не прогрет, ЭБУ пользуется данными других датчиков (ДПДЗ, ДМРВ, датчик температуры охлаждающей жидкости) или, сохранившими в памяти, усредненными показателями. Естественно, будут большие отклонения от нормы идеальной смеси. Водитель сможет наблюдать увеличение расхода топлива, нестабильная работа мотора в холостом режиме, ухудшение динамики авто. Иногда ЭБУ настолько ошибается, когда λ-зонда еще не начал передавать показания, что начинает усиленно сигнализировать о подаче горючего. Бензин на глазах буквально исчезает из бензобака, а из выхлопной трубы валит черный дым.

Какие неполадки лямбда зонда отражает загоревшийся «CHECK ENGINE»

Список возможных неполадок в этом приборе достаточно длинный. Конечно, большая часть выявляется в процессе самодиагностики, о чем свидетельствует светящаяся лампочка CHECK. Но есть и такие виды неисправности (уменьшение чувствительности, замедление темпов действия), выявление которых под силу только автосканерам, в процессе тестирования.

Когда горит Чек, то, в случае с λ-зондом, это означает:

Некорректный сигнал или полное его отсутствие
Слабый сигнал
Задержка отклика датчика
Выход из строя нагревательного элемента
Низкий/высокий сигнал со второго датчика
Обрыв/замыкание цепи ДК №2
Сильное нагревание спирали накаливания на ДК №2
Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Симптоматика поломок датчика лямбда

У прибора есть ограниченный срок эксплуатации, предусмотренный на максимальный пробег 150000 км. Однако на практике, уже на 80 тыс пробега начинаются проблемы в этом приборе. Если вовремя не сменить неисправный прибор, это приведет к поломке катализатора. Покупка и замена катализатора обойдется вам в кругленькую сумму.

Водитель сам может понять, когда с датчиком твориться что-то неладное.

Когда в холостом режиме ощущается «троение», однако зажигание работает исправно;
Ощутимое увеличение потребление топлива;
Провалы в ускорении, переменная динамика, потеря мощности;
И, конечно же, загоревшаяся кнопка «CHECK ENGINE».

Неисправный датчик становится причиной образования обильного нагара во всей топливной системе и закопчению многих важных деталей, что выливается в некорректную их работу или выходу из строя.

Самостоятельная проверка исправности лямбда зонда

Прежде всего, ознакомьтесь с подробной инструкцией. Тестирование проводят при запущенном моторе. Мультиметром производятся замеры, подключившись к штекеру, напряжения в различных режимах работы двигателя. Исправный лямбда – зонд будет выдавать на выходе величину от 0,1 до 0,9В. При этом показания должны изменяться не больше, чем 0,2 – 0,3 секунды. Если есть существенные расхождения в этих показателях, значит зонд пора менять или, хотя бы промыть.

Промывку датчика проводят с помощью кислоты ортофосфорной. Делать это надо после того, как двигатель полностью остынет. Предварительно отключив все контакты, выкрутить его. Кстати, если резьба прикипела и не поддается, налейте на него керосин или нашатырный спирт. Через некоторое время все откиснет и свободно открутится. Ни в коем случае не стучите по нему и не прикладывайте значительное усилие, чтобы не повредить прибор. Опустить датчик полностью в кислоту, через полчаса вынуть и промыть под проточной водой.

Восстановление корректной работы λ-зонда

Коды ошибок нужно будет сбросить с ЭБУ, после устранения неисправностей. При том, если причиной стал некачественный бензин, придется слить его и залить горючее высокого качества. И только после этого осуществить сброс кодов.

При обнаружении обрывов, нужно произвести пайку соединенных частей.

Почистить грязь и нагар активными реагентами.

Лямбда зонд относится к расходным деталям. Если вы диагностировали его окончательную поломку, то его надо менять. Ремонту он не подлежит, так как поврежденные нити из драгоценного металла заменить невозможно, даже в дилерских сервисных центрах.

Можно заменить старый зонд оригинальным или универсальным прибором производства Bosch. Крепление с помощью переходника делает его пригодным в любой марке автомобиля. Устанавливая новый датчик, не забывайте смазывать его резьбовую часть герметиком.

Своевременная замена лямбда зонда, даже если он просто исчерпал свой ресурс, повысит мощность двигателя, обеспечит ее бесперебойную работу.

Код ошибки P0141 – неисправность цепи подогрева датчика (O₂) кислорода (Банк 1, Датчик 2)

Код ошибки P0141 звучит как «неисправность цепи подогрева датчика (O₂) кислорода (Банк 1, Датчик 2)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «O₂ Sensor Heater Circuit Malfunction (Bank 1, Sensor 2)».

Техническое описание и расшифровка ошибки P0141

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0141 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Неисправность означает, что нагретый контур в кислородном датчике на блоке 1 уменьшает время, необходимое для входа в замкнутый контур. Датчик №2 будет вторым датчиком после двигателя.

Когда воздух нагревается и достигает рабочей температуры. Датчик кислорода реагирует переключением в соответствии с содержанием кислорода в окружающем его выхлопе. ECM отслеживает, сколько времени требуется датчику кислорода для начала переключения.

Он определяет исходя из температуры охлаждающей жидкости, сколько времени прошло как датчик отреагировал. Если время прошло много, до того, как датчик кислорода начал работать должным образом, появится ошибка P0141.

Также можно обратить внимание на похожую проблему с кодом P0135 (Банк 1, датчик 1).

Симптомы неисправности

Основным симптомом появления ошибки P0141 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления.
Возможен повышенный расход топлива.

Причины возникновения ошибки

Код P0141 может означать, что произошла одна или несколько следующих проблем:

Поврежден датчик кислорода (лямбда-зонд), банк 1, датчик 2.
Перегорел предохранитель нагревателя второго лямбда-зонда или короткое замыкание на массу.
Плохое электрическое соединение в разъеме второго датчика кислорода.
Обрыв или замыкание на землю в жгуте проводов.
Неисправен модуль управления двигателем (ECM).
Возможно короткое замыкание в системе проводки цепи нагревателя O₂ (датчик кислорода).
Сопротивление нагревательного элемента кислородного датчика (O₂) может быть высоким.
Нагревательный элемент кислородного датчика может иметь внутреннее короткое замыкание.

Как устранить или сбросить код неисправности P0141

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0141:

Визуально осмотрите электрические провода и разъем датчика кислорода 2 (банк 1).
Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Очистите память от кодов ошибок и пройдите тест-драйв автомобиля. Это поможет выяснить, появляется ли код P0141 снова.
Просмотрите данные датчика кислорода, чтобы увидеть, работает ли он.
Измерьте напряжение в цепи нагревателя кислородного датчика 2 (банк 1).
Замерьте сопротивление в цепи нагревателя кислородного датчика 2 (банк 1) и сравните полученное значение со значением, указанным в спецификации изготовителя.
Найдите схему предохранителей и проверьте на целостность соответствующий плавкий элемент.

Диагностика и решение проблем

Код ошибки P0141 означает, что существует проблема с контуром нагревательного элемента нагретого кислородного датчика (лямбда-зонда). Модуль управления отслеживает время, необходимое для прогрева датчика. И начинает посылать соответствующий сигнал.

Код срабатывает, когда датчик слишком долго нагревается. Попадание воды в разъем датчика кислорода может привести к перегоранию предохранителя нагревателя лямбда-зонда.

Перед заменой датчика проверьте состояние предохранителя и разъемов подогреваемого кислородного датчика. Если предохранители и разъем в порядке, замена датчика (O₂ банк 1) обычно решает проблему.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0141 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Acura
Alfa Romeo
Audi
BMW
Chevrolet (Шевроле Авео, Кавалер, Каптива, Круз, Ланос, Лачетти, Орландо, Эпика)
Chrysler
Citroen (Ситроен С4, С5)
Daewoo (Дэу Матиз, Нексия)
Dodge (Додж Караван)
Fiat (Фиат Альбеа, Пунто, Стило)
Ford (Форд Маверик, Мондео, Фокус, Эскейп)
Geely (Джили МК)
Honda (Хонда Аккорд, СРВ, Стрим, Цивик, HR-V)
Hover
Hyundai (Хендай Акцент, Гетц, Санта фе, Соната)
Kia (Киа Рио, Соренто, Спектра, Спортейдж)
Lexus (Лексус gs300, rx300)
Lifan (Лифан Солано)
Mazda (Мазда Милления, Трибьют)
Mercedes (Мерседес w203, w210)
Mitsubishi (Митсубиси Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро)
Nissan (Ниссан Альмера, Кашкай, Максима, Х-Трейл)
Opel (Опель Астра, Вектра, Зафира, Корса, Мерива, Омега)
Peugeot (Пежо 107, 206, 207, 307, 308, 406, 407)
Renault (Рено Дастер, Лагуна, Логан, Меган, Сандеро, Сценик, Флюенс)
Skoda (Шкода Фабия)
Subaru
Suzuki (Сузуки Гранд Витара, Лиана)
Toyota (Тойота Авенсис, Камри, Королла, Рав4, Хайлендер, Харриер, Ярис)
Volkswagen (Фольксваген Гольф, Пассат)
Volvo
Газель Бизнес, Некст, умз 4216
Заз Шанс
Лада Калина, Ларгус, Нива, Приора
Уаз

С кодом неисправности Р0141 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0036, P0130, P0132, P0135, P0136, P0138, P0155, P0161, P0171, P0174, P0300, P0301, P0302, P0303, P0304, P0314, P0400, P0443, P1409.

Ошибка 0141 – расшифровка и устранение неисправности

P0141 – это код OBD-II, указывающий на то, что электронный блок управления двигателем (ЭБУ) протестировал цепь нагревателя датчика кислорода (лямбда-зонда) и обнаружил проблему. В данном случае речь идет о цепи подогрева датчика кислорода, установленного после катализатора (датчик 2).

Причины появления ошибки P0141

ЭБУ проверяет цепь нагревателя кислородного датчика при первом запуске и обнаруживает обрыв или короткое замыкание цепи либо повышенное потребление тока в цепи подогрева лямбда-зонда.

Симптомы неисправности

Эта ошибка может сопровождаться такими признаками:

нестабильная работа двигателя с пропусками зажигания;
светящийся индикатор Check Engine на приборном щитке;
повышенный расход топлива.

Диагностика кода ошибки P0141

Для поиска точной причины появления ошибки необходимо выполнить следующие действия:

Проверить электрические разъемы и изоляцию проводки, ведущей к датчику кислорода №2 (после катализатора).
Проверить с помощью сканера показания лямбда-зонда, чтобы увидеть, работает ли цепь подогрева датчика.
Проверить наличие питания нагревателя кислородного датчика.
Проверить сопротивление подогрева лямбда-зонда на предмет соответствия установленным производителем показаниям.

Как избежать ошибок во время поиска и устранения неисправности

Для того чтобы сэкономить деньги и точно установить «диагноз» следуйте этим простым советам:

Проверьте проводку и разъем датчика на наличие влаги, которая может вызывать короткое замыкание.
Проверьте лямбда-зонд на наличие загрязнений масла или охлаждающей жидкости.
После установки нового датчика кислорода проверьте его сканером, чтобы убедиться в том, что цепь нагревателя исправна.
Проверьте старый лямбда-зонд на наличие повреждений, вызванных неисправным катализатором.

Как можно исправить ошибку 0141

Методы борьбы с проблемой следующие:

удалить из памяти блока управления сохранившиеся коды неисправностей и провести дорожный тест для проверки (возможно ошибка появилась лишь 1 раз);
заменить кислородный датчик;
отремонтировать или заменить проводку или разъем датчика;
заменить плавкий предохранитель в цепи подогрева лямбда-зонда.

Дополнительные рекомендации

Ошибка P0141 может быть вызвана только неисправностью в цепи подогрева датчика кислорода 2, установленного после катализатора. Этот датчик и код неисправности никак не связаны с первым лямбда-зондом.

Датчики кислорода отправляют информацию в электронный блок управления двигателем, который использует её для правильного управления работой топливных форсунок. Если отключить один из этих датчиков или оба лямбда-зонда, ЭБУ будет работать в аварийном режиме, что приведет к значительному росту расхода топлива.

Отметим, что ошибки, связанные с датчиками кислорода, иногда могут быть вызваны неисправностями других компонентов двигателя. Поэтому не торопитесь сразу менять датчик. Диагностику двигателя необходимо проводить комплексно. Бывают случаи, что проблема кроется даже в выходе из строя блока управления.

Коды ошибок лямбда-зонда часто вводят в заблуждение

Tech news

В предыдущей статье мы указали, насколько сложно найти основную причину сообщения об ошибке лямбда-датчика. Эта статья в основном касалась широкополосного типа. Однако поиск и устранение причин появления кодов ошибок для обычных лямбда-датчиков также может быть длительным процессом — и часто проблема не в лямбда-датчике.

Хотя лямбда-зонд является изнашиваемой деталью, а срок его службы определяется пробегом, можно ожидать, что он прослужит не менее гарантийного срока (три года в случае Triscan). Однако лямбда-зонд является частью сложной системы, на функциональность которой влияет множество факторов, которые могут привести к ошибкам.

В этом контексте следует отметить очень популярные универсальные лямбда-зонды, в которых повторно используется оригинальный штекер. Здесь кабель должен быть спаян, изолирован и окончательно заделан, чтобы весь состав выдерживал тепло, холод, влагу, соль и грязь. Этот метод медленный, сопряжен с высоким риском неправильного подключения датчика и очень уязвим при пайке. По этой причине программа Triscan включает в себя только лямбда-датчики «plug & play», которые исключают этот источник ошибок и обеспечивают бесперебойный и длительный период без ремонта. Неудивительно, что первое подозрение на причину кода ошибки лямбда-датчика — это неисправный лямбда-датчик.

Однако опыт показывает, что ошибка очень часто встречается где-то еще. Ниже мы предлагаем советы и рекомендации по эффективному устранению проблемы.

При производстве лямбда-зондов Triscan каждый датчик проходит 100% проверку работоспособности.

Если замена лямбда-зонда не устранила проблему
Если установка нового датчика не решает проблему немедленно — а коды ошибок все еще регистрируются, — вы должны сначала убедиться, что установлен правильный лямбда-датчик. Нередко приходится выбирать между несколькими вариантами для конкретной модели автомобиля. Несмотря на одинаковые разъемы, резьбу и длину кабеля, они часто отличаются.
Поскольку лямбда-датчики Triscan на 100% проверены на функциональность во время производства, при условии, что вы выбрали правильный лямбда-датчик, вы можете предположить, что датчик не является проблемой. Вместо этого при устранении неполадок следует сосредоточить внимание на:

• Изношенные свечи зажигания. Примечание: занос сажей / повреждение свечи зажигания могут повредить катушку зажигания.
• Перегорел предохранитель нагревательного элемента лямбда-зонда (актуально только для широкополосных моделей)
• Топливная корректировка, которая не была сброшена после замены датчика (для соответствующих автомобилей)
• Загрязнение маслом, силиконом, этилированным топливом, присадками и т. Д. Может повредить новый датчик (фотографии в следующем разделе показывают, на что обращать внимание).
• Утечки в целом. Например, в следующих частях: впускной коллектор, вакуумный шланг, турбо шланг, клапан рециркуляции ОГ и т. д.
• Система впрыска — включая насос, топливный фильтр, регулятор давления или форсунки. Проверить давление топлива, топливный фильтр, регулятор давления на герметичность и форсунки на предмет загрязнения.
• Прочие неисправные датчики — как триггер кодов ошибок. Например, расходомер воздуха, датчик температуры охлаждающей воды, клапан рециркуляции ОГ, датчики положения коленвала или распределительного вала.

В старых лямбда-датчиках причину также можно найти здесь:

Перед заменой старого лямбда-датчика рекомендуется внимательно изучить датчик, чтобы найти какие-либо признаки неисправности, кроме обычного износа. Если это так, обычно есть четкие указания на самом лямбда-датчике, проводе или разъеме.

ЗАГРЯЗНЕНИЕ МАСЛАМИ
Масло, попадающее в жгут проводов (капиллярный эффект), повреждает лямбда-зонд. Обратите внимание на контакты разъема. Даже малейший след масла является признаком загрязнения.

ЗАГРЯЗНЕНИЕ СИЛИКОНОМ
Силикон из проникающего силиконосодержащего моторного масла, смазка, нанесенная на резьбу лямбда-зонда во время сборки, или использование силиконовых герметиков могут повредить лямбда-зонд. (ПРИМЕЧАНИЕ: лямбда-датчики Triscan предварительно смазаны и поэтому не требуют дополнительной смазки!)

ЗАГРЯЗНЕНИЕ ОТ ХЛАДАГЕНТА
Охлаждающая жидкость, которая попадает в камеру сгорания из-за протекающей прокладки ГБЦ или трещин в ГБЦ

ТРЕЩЕННЫ ЛЯМБДА-ЭЛЕМЕНТA (защитный колпачок снят для исследования)
Вода в выхлопной системе вызывает тепловой удар, который ломает лямбда-элемент. Вода может поступать из конденсата или воды из системы охлаждения, которая в конечном итоге попадает в выхлопную систему из-за протекающей прокладки головки блока цилиндров

ЗАГРЯЗНЕНИЕ ОТ ОБОГАЩЕЙ ТОПЛИВНОЙ СМЕСИ
ЗАГРЯЗНЕНИЕ МОТОРНОГО МАСЛА (в результате чрезмерного использования масла)
Образование сажи из-за неполного сгорания или проникновения моторного масла разрушает лямбда-зонд. Например, из-за неправильно отрегулированной топливной планки, неисправных свечей зажигания, неисправных форсунок, негерметичных направляющих / клапанов клапанов, изношенных поршневых колец или цилиндров.

ПОВРЕЖДЕНИЕ КЕРАМИКОЙ
Повреждение наружной части лямбда-зонда, которое вызывает повреждение внутренних керамических элементов, что приводит к повреждению чипа (например, каменной крошкой — замените лямбда-зонд)

РЕЗУЛЬТАТ ТЕПЛОВОГО ВОЗДЕЙСТВИЯ
Разгрузка от натяжения / защитный чехол кабеля поврежден (например, из-за нагрева — в этих случаях лямбда-зонд необходимо заменить)

РЕЗУЛЬТАТ ОБРЫВА КАБЕЛЯ / РЕЗУЛЬТАТ СКРУТКИ КАБЕЛЯ
Обрыв кабеля — вызванный натягиванием или скручиванием кабеля. Не подключайте лямбда-зонд, пока он не будет установлен, не тяните за кабель во время установки и не затягивайте кабель слишком туго.

ЗАГРЯЗНЕНИЕ ОТ СВИНЦА
Использование этилированного топлива

ИСПОЛЬЗОВАНИЕ НЕПРАВИЛЬНОГО ДАТЧИКА ЛЯМБДА
Обязательно используйте правильный, если вариантов несколько.

Простое сообщение об ошибке с множеством возможных источников ошибок
Как показано в этой статье, нахождение фактического источника ошибки лямбда-датчика может быть довольно сложным и трудоемким. Без необходимой проницательности, испытательного оборудования и терпения первый импульс — замена лямбда-зонда — не обязательно решит проблему. Мы надеемся, что эта статья поможет механикам в этих ситуациях — и будет способствовать большему удовлетворению запросов клиентов.

НАЗНАЧЕНИЕ ЛЯМБДА-ДАТЧИКА?

Лямбда-зонд измеряет количество O2 (кислорода) в выхлопной системе. Измерение используется блоком управления двигателем ECU для управления соотношением воздуха-топлива. В первых автомобилях с лямбда-датчиками измерение / контроль O2 основывалось исключительно на измерениях с помощью одного лямбда-датчика, расположенного перед катализатором выхлопной системы. В более новых моделях автомобилей после катализатора устанавливается еще один лямбда-зонд, задачей которого является проверка правильности выполнения регулировки O2.
