Натяжитель цепи нива шевроле пилот

как пишут замена длится 30мин.вот скоро и займусь. еще советуют ставить АНЦ ISAI но т.к. у меня только ПИЛОТ будем испытывать его).как заменю отпишусь.ждите.
а пока инструкция

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) Пилот производства НПП Родос

Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:»>

Обратите внимание на удлиненный толкатель — в одном из магазинов тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для классики. В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка (всегда так делаю во избежание случайного повреждения элемента данного датчика). Тщательно протираем клапанную крышку от пыли и грязи — очень больно видеть потом песок и пыль на обнаженном теле головки блока.

2. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала (чтобы ненароком не соскочила).

Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода — буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали :)))

4. Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя (замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки).

Натяжитель при этом щелкнет (нормально, шток вышел и встал на место), закручиваем ключом установленным моментом регулировочный болт — в инструкции написано про усилие 26 Нм, это как раз «до упора». Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба — моя постоянная головная боль :(((

Насколько я знаю, такие медные колечки одноразовые, но про новое я не подумал, хотя пока течи масла нет. Одеваем обратно клемму на датчик.

7. Для того, чтобы цепь натянулась, необходимо на несколько оборотов провернуть коленчатый вал. Проволоку, которой прикрутили цепь к звездочке, удаляем. Соответствующего ключа, чтобы провернуть коленвал, я не нашел, поэтому (ВНИМАНИЕ! — НА СВОЙ СТРАХ И РИСК!) поставил новую прокладку клапанной крышки, прикрутил крышку на место и завел двигатель.

Первый пуск прошел удачно, цепь не соскочила. На втором пуске грохота я уже не услышал. На четвертом или пятом пуске на компьютере выскочила ошибка «ДПКВ, неверный сигнал». Понимая, что при неисправном ДПКВ двигатель не заведется, ошибку стер, списав ее на адаптацию контроллера под новый режим работы двигателя. Чего-то сверхъестественного и неожиданного я в итоге не получил — двигатель заводится спокойно и ровно каждое утро хотя, честно говоря, желательно было бы приурочить это дело к ремонту ГБЦ или замене цепи, пробег машины как-никак почти 100 тык. По большому счету это не является большой бедой — АНЦ можно извлечь и возвратить его механизм в исходное состояние.

Вообщем, поставил я когда-то натяжитель анц Пилот. Оригинальный, не подделку, долго искал. И прошёл этот натяжитель у меня порядка 50тыс. Всё хорошо, без нареканий. Но был у меня и анц Исай в запасе. Т.к. Исай не продаётся в магазинах, а только по почте, то соответственно я поставил Пилот, когда выкидывал гидронатяжитель, время поджимало, но и заказал Исай(чтоб был, в запас).

И вот сегодня, решил поменять Пилот на Исай, т.к. подумал, что Пилот устал уже за 50тыс. Но, сняв Пилот, ничего криминального не нашёл-износа ни на гребенке, ни на храповике нет, пружина в норме. Но раз уж снял, то поставил Исай-не будет же он годами лежать на полке, надо и попробовать его))) Поставил. Покатался.
Теперь немного сравнения: Что Пилот, что Исай-хорошо, оба выполняют свою функцию на 100%, если не подделка(это к Пилоту относится, т.к. про Исай говорят-неубиваем). Единственное, Исай немного тише, т.к. у Пилота есть момент, когда цепь немного прослабла, но не достаточно, чтобы «перещёлкнула» гребенка, вот в те моменты он чуть шумнее. Но в целом-разница не существенна для среднестатистического пользователя. Поэтому можно брать и тот и этот.

Решил продолжить делиться своими впечатлениями по ремонту Шнивы и на этот раз легонько заглянуть в мотор

Что то все мои доработки вызывают у мироздания легкую брезгливую улыбку. То бензонасос приходится по два раза доставать, то компрессию даже со второго раза замерить не удается, то ни одна из купленных запчастей не подходит без напильника… А уж замена масла так и вовсе вызвала широкий общественный резонанс.

Собственно при замене масла нащупал из отверстия поддона картера торчащий инородный элемент который не смог извлечь. Листание Драйва подсказало что скорее всего развалился успокоитель цепи и теперь неуспокоенная цепь грозит перескочить по зубьям шестеренки распредвала, вызвать рассогласование элементов ГРМ, погнуть клапана, вызвать засуху в Африке, профинансировать революцию на марсе и сделать темное пиво светлым.

Неописуемый страх и ужас погнал меня в магазин автозапчастей. Плотно набитый мелочью карман требовал кутежа и я не смог не поддаться соблазну.

Почитав предварительно рекомендации драйвовчан, я рассудил что, поскольку придется все равно лезть в дрыгатель, можно еще сделать пару полезностей.

Во-первых, поменять прокладку клапанной крышки двигателя. Во-вторых, поставить сам натяжитель цепи. В-третьих поставить легендарный автоматический натяжитель цепи т.к. гидравлический со временем ослабевает и перестает нормально держать цепь, что приводит к развалу успокоителя.

По началу хотел купить АНЦ от компании ISAI т.к. он более распиаренный и находится в тренде. Но в магазине его не оказалось, а был только АНЦ Пилот.

На безрыбии и рыба раком, так что взял его. На нем написано что гарантия 25 лет – это меня вполне устроило.

А далее все пошло в моем привычном стиле:

Прибыв в гараж я еще раз перечитал Кама-Сутру автолюбителя и наткнулся на пункт в котором фигурировал ключ на 38. (применяется при необходимости выставления меток по коленвалу) По началу меня это не смутило, но потом я решил подстраховаться на случай если цепь все-таки слетела и заехал в магазин инструмента.

Когда я увидел этот ключик за 1900 рублей, я четко решил что в моем списке оружия на случай зомби апокалипсиса после лука и копья он займет почетное третье место.
И охватила меня такая безудержная паника, что я поехал домой, забрался под одеяло и стал жаловаться драйвовчанам на нелегкую жизнь шнивовода.

Добрые и отзывчивые драйвовчане рассказали мне что увиденное мной предназначено для уничтожение тяжелой бронированной техники вероятного противника, а мне нужен банальный ключ на храповик.
Учитывая что при снятии защиты я разломал переходник трещетки, а подручными средствами до болтов клапанной крышки не добраться, я докупил в магазине переходников, удлинителей и головой хорошего качества и приступил к делу.

Раскрутив все болты и сняв все монтажные крепления я аккуратно снял клапанную крышку. Моему взору открылся богатый внутренний мир мотора.

К моему приятному удивлению успокоитель цепи был на месте и выглядел целым и невредимым. Вывод напрашивался двоякий: либо там, в поддоне лежит его почивший предок и в моторе стоит новый, либо там плавает что-то еще.

Выяснить это удастся только сняв поддон, так что расследование проведу в следующий раз.
Прокладка, естественно, оказалась дубовой. Не удивительно что из под нее сифонило. Крышка была нежнейшим образом отмыта, прокладка заменена и все собрано назад.

Добро пожаловать
на VAZ.EE+ Extended Edition

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей.

Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.

литература
- Статьи
- Библиотека
развлечения
- Анекдоты
- Приколы
- Мисс Бикини
форум
- Автомобили
- Обмен опытом
- Эксплуатация
- Обо всем
- Форум и Web
мультимедиа
- Галерея
- Видео
- Автообои
- Фотобаза
купить/продать
- Автомобиль
- Автозапчасти
разное
- Реклама
- Баннеры

Помощь
Поиск
Пользователи
Репутация

Главная форума
Обмен опытом
Двигатель и трансмиссия

Версия для печати
Скачать / Распечатать тему
Режимы отображения
Древовидный
Переключить на: Стандартный
Переключить на: Линейный

автоматический натяжитель цепи грм «пилот» , что за весчь?

Автор темы comandir, 20.11.2007, 20:18

Авторизуйтесь для ответа в теме

#1 comandir

Пользователи-2

25 cообщений

Offline
Карточка
ЛС

Сообщение добавлено 20.11.2007, 20:18

Полное редактирование
Быстрое редактирование

25000км — полет «Пилота» норм. 5.12.2007, 13:00
MaxCAR вот и хорошо, придется себе тоже поставить. :D. 6.12.2007, 23:46
BLACK_RANGER +1 Ставь и забудешь про натяжение цепи, только саж. 7.12.2007, 1:46
Slipdicks Более элементарной и удобной вещи ещё не видел, вс. 7.12.2007, 2:23
Anders Блин потерял инструкцию по установке ,мож кто выло. 8.12.2007, 16:35
Sita0 Стопор,- что-то типа проволочки! Вытаскивается. 8.12.2007, 19:47
MaxCAR вчера купил себе. Пилота не нашол, купил ТПФ Вик. 9.12.2007, 12:40
Anders Sita0, на сайте как раз был ,нету там инструкции п. 9.12.2007, 14:35
Anders Вчера поставил, проехал уже 250 км, из них 150 по . 12.12.2007, 20:15
Evgen75mk сегодня в магазине спрашиваю — есть автоматический. 12.12.2007, 23:42
olegek сегодня в магазине спрашиваю — есть автоматически. 14.12.2007, 14:02
RXO 25000,250. отпишитесь те, кто мотор до конца кр. 12.12.2007, 23:53
Evgen75mk 25000,250. отпишитесь те, кто мотор до конца к. 13.12.2007, 0:07
konstant 25000,250. отпишитесь те, кто мотор до конца к. 15.12.2007, 19:39
NIK083 25000,250. отпишитесь те, кто мотор до конца к. 16.12.2007, 15:43
RXO Evgen75mk, ты от руки можешь звезду провернуть на . 13.12.2007, 0:11
Evgen75mk Evgen75mk, ты от руки можешь звезду провернуть на. 13.12.2007, 0:17
BLACK_RANGER Ну я крутил. до 7000 выкручивал, после таких пок. 13.12.2007, 12:20
FrIcE RXO, У меня сей девайс стоит уже год. Не скажу, . 14.12.2007, 14:07
Ganzales FrIcE, +1, на 061 тоже любил погонять, до 6000 оче. 15.12.2007, 1:56
RXO Убедили, буду искать его у себя :). 15.12.2007, 19:53

Натяжитель цепи пилот инструкция

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) «Пилот» производства НПП «Родос». Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель — в одном из магазинов сети «За рулем» тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для «классики». В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

1. Обеспечиваем беспрепятственный доступ к клапанной крышке:

3. Вот наш бездыханный друг:

5. Закручиваем АНЦ на шпильках, выдергиваем чеку:

6. Переходим к демонтажу тройника на левой стороне блока цилиндров. Я пользовался свечным ключом на 21. Сперва откручиваем трубку подачи масла в натяжитель (она больше не нужна), извлекаем ее из моторного отсека. Брызгаем на тройник WD-40 и, сняв клемму, откручиваем датчик давления масла. Медные уплотнительные колечки при этом не теряем. Так как масло из двигателя я не сливал, то оно тонкой струйкой потекло наружу. Быстро ввернул обратно датчик, продвинул дальше ключ по датчику, открутил тройник в сборе с датчиком. Масло потекло веселее, поэтому приняв положение Z, заткнул отверстие в блоке пальцем, второй рукой исхитрился выкрутить из тройника датчик давления масла, одел на его резьбу одну медную шайбу и вкрутил датчик в блок уже без тройника:

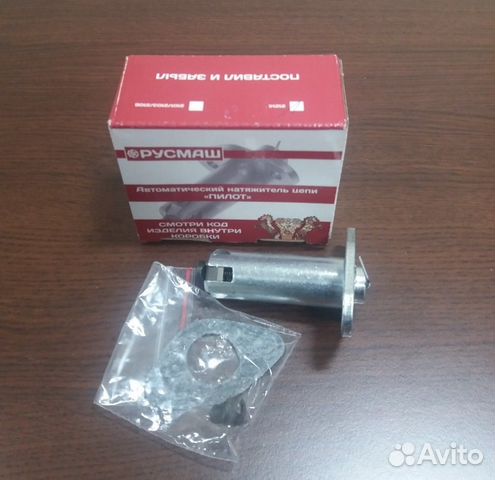

Автоматический натяжитель цепи пилот для двигателя ваз (арт.№рм) • русмаш

Теория ДВС: натяжитель «Pilot» (обзор)

Завожу, выезжаю, пробный заезд.

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ (Нива), (Нива-Шевроле). Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного…

Ну и лучше сразу осмотреть все гайки, которые будете откручивать, чтобы потом не было сюрпризом. Только беда в том, что владелец авто думает, что с натяжителем всё в порядке и продолжает ездить дальше, пока ослабленная цепь не раздолбает успокоитель. Все варианты с удлиненными штоками и тем более затягиванием болтом толкателя натяжителя приводят к неправильной работе привода ГРМ.

Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба — моя постоянная головная боль: Потом эти натяжители возвращаются к нам поломанными с комментариями «бракованный», но гарантийными не считаются и гарантия 25 лет на них не распространяется.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за рублей был куплен необходимый девайс: Обратите внимание на удлиненный толкатель — в одном из магазинов сети «За рулем» тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для «классики».

В дополнение была куплена новая прокладка клапанной крышки посоветовали мастера , которая через два дня по причине протечек была заменена на пробковую.

Chevrolet Niva 2009, 80 л. с. — самостоятельный ремонт

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков. Обеспечиваем беспрепятственный доступ к клапанной крышке: Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает.

Для меня было совершенно очевидно что трубка масляной магистрали стала лишним элементом, но из разветвителя она выкручиваться категорически не хотела. И тут логика и конструкторский подход меня совсем покинули, заменив все здравые мысли на бесовские.

Мне пришла гениальная идея завести двигатель и посмотреть что вообще будет. После запуска двигатель действительно стал работать тише — исчезло дребезжание цепи. Но вот заглянув под капот я увидел что с того конца магистрали где я открутил натяжитель вяло бежит масло. Даже в моем состоянии было ясно что это плохо. Но градус неадеквата только увеличивался. Я решил прикрутить на место старый натяжитель цепи цепи чтобы он просто прекратил поток масла и я мог бы доехать до дома и там разобраться что к чему.

нива дизельный звук матора гремит цепь

Тут до премии Дарвина совсем недалеко осталось Сказано — сделано. Запуск двигателя в надежде на чудо… … и оно произошло — из маленького отверстия в корпусе натяжителя масло начало хлестать уверенной тонкой струей и попадая на ремень навесного разносилось по всему подкапотному пространству.

Я настолько опечалился этим фактом что просто пошел домой пешком оставив Шнива в покое чтобы не доломать его своими гениальными идеями. Однако сдаваться я не собирался и, уже будучи дома, поставил чайник и, дабы скрасить ожидание, написал на любимый драйв про свою проблему. Вот наш бездыханный друг: Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода — буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали: Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки.

Закручиваем АНЦ на шпильках, выдергиваем чеку: Натяжитель при этом щелкнет нормально, шток вышел и встал на место , закручиваем ключом установленным моментом регулировочный болт — в инструкции написано про усилие 26 Нм, это как раз «до упора». Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался.

Несколько вариантов того, с чем я встречался: Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов как показало вскрытие , занавес для двигателя опустился. Мотор приемистый, то есть с УОЗ все хорошо.

Я рад и доволен проделанной работой. Времени не было, чтобы обо всём тут написать. Буду теперь потихоньку выкладывать и делиться со всеми.

Итак, замена штатного натяжителя цепи. Для начала небольшое вступление.

ГНЦ — гидронатяжитель цепи, штатная конструкция, обеспечивающая натяжение цепи засчёт гидравлики натяжителя вернее сказать, цепь натягивает башмак, который в свою очередь отклоняется натяжителем. Недостаток конструкции — при запуске на холодную, пока масло не накачается и не создаст должно давления, шток натяжителя зачастую легко продавливается и цепь ГРМ в такой момент натянута недостаточно сильно, вследствие чего цепь вибрирует и со временем разбивает успокоитель он находится на противоположной от ГНЦ ветви цепи ГРМ, называемой ведущей ветвью цепи.

Механический натяжитель цепи. Основные производители.

Езда с разбитым успокоителем черевата серьёзными последствиями — на больших оборотах слабонатянутую цепь мотыляет настолько сильно, что цепь может просто-напросто перескочить на несколько зубьев на звёздочке, что приведёт к рассогласованной работе коленвала и распредвала и как следствие — несогласованной работе клапанов с цилиндрами. В худшем случае происходит загиб клапанов.

Выход из данной ситуации — поставить механический автоматический натяжитель цепи АНЦ.

Автоматический натяжитель цепи АНЦ: Пилот (Родос), ISAI, др.

Рег.: 06.12.2004
Тем / Сообщений: 4024 / 23169
Откуда: Москва
Возраст: 67
Авто: 21214M, 2013 гв.

Это тема про автоматические натяжители (АНЦ).

Алексей aka ALER.

Рег.: 12.01.2014
Тем / Сообщений: 1 / 65
Откуда: Сергиев Посад
Возраст: 37
Авто: Нива 21214 & 2013

ну и я отпишусь. поставил ИСАЙ.
Впечатления:
1. тому кто делал ГНЦ надо нагадить в руки
2. кто сделал такую «удачную» верхнюю гайку- так же по пункту 1.
3. внимательно смотрите/читайте инструкцию к исаю. был косяк- не прослабил цепь перед установкой натяжителя. заводим- грым-грым-грым. снимаем натяжитель, прослабляем цепь, ставим натяжитель. и тишина. мотор как на ремне
бонусом (?) пошло то, что перестали греметь гидрики
в общем доволен покупкой, разработчику- большое спасибо!

зы: а ещё в моторе добавилось лошадей, стало на 2 литра меньше есть горючки, пропала перхоть на голове, дети стали учиться на отлично и усилилась эрекция :)))

Рег.: 18.09.2013
Сообщений: 9
Откуда: Ефремов Тульская обл.
Возраст: 61
Авто: ВАЗ 21214М 2012г.

Рег.: 14.12.2013
Сообщений: 41
Откуда: Астрахань
Возраст: 67
Авто: 2103

Имя: сергунёк
Рег.: 16.10.2014
Сообщений: 342
Откуда: оренбург
Возраст: 44
Авто: ВАЗ 2121 1984 г. ВАЗ 2123 2007 г.

Рег.: 18.09.2013
Сообщений: 9
Откуда: Ефремов Тульская обл.
Возраст: 61
Авто: ВАЗ 21214М 2012г.

Рег.: 11.09.2008
Тем / Сообщений: 2 / 400
Откуда: Санкт- Петербург
Возраст: 44
Авто: 2120 & 2002г папирус

На Надежде своей обнаружил Родос, когда хотел подтянуть цепь и слегка впал в ступор.

снял, почистил зубчатую рейку, подрастянул пружину, собрал, поставил.

покрутил стартёром без зажигания

всё. цепи не слышно.

Рег.: 14.12.2013
Сообщений: 41
Откуда: Астрахань
Возраст: 67
Авто: 2103

Спасибо за отзыв. Удачи на дорогах!

Добавлено спустя 16 минут 26 секунд:

Рег.: 17.05.2011
Сообщений: 3668
Откуда: Ульяновск
Возраст: 58
Авто: ВАЗ-21213 1999г , Шеви Нива 2007г

Рег.: 14.12.2013
Сообщений: 41
Откуда: Астрахань
Возраст: 67
Авто: 2103

Имя: Александр
Рег.: 22.03.2012
Тем / Сообщений: 1 / 1142
Откуда: г.Нижний Новгород
Возраст: 55
Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.

isai
Сам уже проехал с твоим натяжителем около 20 тыс.км. Уже забыл и надеюсь навсегда, что такое грохот цепи. Большое Спасибо.
А откомментирю анекдотом —
Петька спрашивает Василь Иваныча — почему, когда поезд идёт — рельсы стучат?
-В.И. — А ты знаешь площадь круга?
-П. — ну да — «ПиЭрКВАДРАТ»
-В.И. — ну вот Петька , вот эти квадраты-то и стучат.

П.С. какие «квадраты» стучат у
gefest он обещал выяснить и обнародовать. Удачи ему.

Рег.: 03.02.2009
Сообщений: 2541
Откуда: М.О. г.Фрязино
Возраст: 34
Авто: ВАЗ 2121 94 г.в. 1.7i

Автоматический натяжитель цепи шеви нива

Плохо натянутая цепь начинает вибрировать, создаёт шум и ударные нагрузки на газораспределительный механизм, сокращая срок его службы. Натяжитель ISAI всегда поддерживает цепь в должном состоянии и не требует каких-либо регулировок при эксплуатации автомобиля.

Все модификации натяжителей ISAI механические, отличаются высокой надежностью, большим сроком эксплуатации. Их работа не зависит от давления масла, его температуры и чистоты. Натяжитель «живуч». Даже при поломке пружины ( что маловероятно и за многолетний срок эксплуатаций не было зафиксировано) натяжитель способен выполнять свою функцию — достаточно открутить колпачковую гайку, отверткой подкрутить шток и зафиксировать его, подложив в гайку какой либо фиксатор (комочек бумаги). Выход штока натяжителя ISAI по мере износа цепи происходит плавно, без ступеней. Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксацией, не снимая натяжитель с головки.

Натяжитель ISAI выпускается в трех модификациях:

Жигули 2101-07 . Устанавливается вместо штатного, имеет увеличенный ход и в дальнейшем не требует никаких регулировок и обслуживания.
Нива 21214 . Устанавливается вместо гидравлического штатного натяжителя. Не требует подвода масла и обслуживания в процессе эксплуатации. Трубка масляной магистрали за ненадобностью демонтируется.
Газель, Волга, Баргузин, Соболь и другие автомобили с двигателями 406-го семейства. Устанавливаются вместо гидравлических штатных. Отсутствие прецизионных деталей, обратных клапанов и стопорных колец в разы повышает надежность и срок службы натяжителей.

Натяжитель может использоваться неоднократно. Исключается такая неудобная операция, как перезарядка гидронатяжителя. Имеют масляный канал для дополнительной смазки цепей и их натяжных устройств, что в целом увеличивает срок службы двигателя. Дополнительный подвод смазки к цепям дает реальную возможность пользоваться пластмассовыми «башмаками», как более надежными и бесшумными.

Прорезь под отвертку в штоке предназначена для манипуляций с натяжителем во время ремонта двигателя и позволяет закрутить винт в исходное положение с последующей фиксации не снимая натяжитель с головки.

Порядок установки натяжителя ISAI на автомобили Жигули.

Прокрутить коленвал примерно на 1 четверть оборота.
Снять штатный натяжитель, удалить остатки прокладки, протереть посадочное место.
Примерить натяжитель ISAI . И, убедившись, что он полностью садится на своё место , закрепить его, предварительно нанеся вокруг фланца герметик (устанавливается без прокладки).
Открутить колпачковую гайку и, удалив из неё фиксатор (кусочек алюминиевой проволоки), закрутить на прежнее место от руки до упора.
Провернуть коленвал примерно на 1 оборот по ходу двигателя.
Завести двигатель. Дальнейших регулировок больше не требуется.

Порядок установки натяжителя ISAI на автомобиль Нива 21214.

Демонтировать масляную магистраль. Далее следовать порядку установки на автомобиль «Жигули».

Порядок установки натяжителя ISAI на автомобили «Газель», «Волга» и другие с двигателями ЗМЗ.

Снять воздушный фильтр и всё что мешает доступу к натяжителям.
Открутить алюминиевую крышку нижнего натяжителя, предварительно подставив под него какую-либо ёмкость для стёка масла. Удалить заводской натяжитель.
Открутить алюминиевую крышку верхнего натяжителя и удалить штатный натяжитель. Протереть посадочное место.
Примерить верхний натяжитель ISAI — он должен сесть на своё место до упора фланца.
Если этого не происходит и натяжитель не доходит до конца, то следует немного провернуть кол/вал до провисания цепи со стороны натяжителя.
Закрепить верхний натяжитель.
Соблюдая те же правила, поставить и закрепить нижний натяжитель.
Открутить колпачковые гайки, удалить из них фиксаторы (кусочки алюминиевой проволоки) и закрутить на место до упора от руки.
Прокрутить кол/вал примерно на 1 оборот по ходу двигателя.
Завести двигатель.

Натяжители на двигатели ЗМЗ можно устанавливать как просто с прокладкой, так и чуть смазав её герметиком, учитывая то, что излишки герметика могут закупорить масляную канавку.

При перезарядке натяжителя ISAI соблюдайте чистоту, т.к. попавшая на винт грязь может вывести его из строя. Если всё же грязь попала под винт и натяжитель стал заедать, то это можно исправить следующим способом: в том месте, где винт заклинивает, нужно зафиксировать его колпачковой гайкой с фиксатором (если он утерян, то можно заменить его гайкой М4) и затем постучать носиком винта о какой-либо массивный предмет (тиски, молоток, кувалда и т.д.), и после этого покрутить винт в разные стороны. Попавшие между витками резьбы соринки разрушатся и винт обретёт подвижность. Так же можно промыть натяжитель (керосин, солярка) под давлением со стороны колпачковой гайки, одновременно выворачивая винт.

Гидронатяжитель ГРМ представляет собой деталь, основное назначение которой – натяжение цепи а авто Шевроле Нива, для обеспечения нормального функционирования газораспределительного механизма. Система ГРМ в автомобилях выполняет важную роль, обеспечивая плавную работу двигателя. Очень важно следить за состоянием данного узла, поскольку со временем детали привода могут ослабляться и изнашиваться. Цепь ГРМ в автомобиле Нива Шевроле со временем растягивается. Это вполне нормальное явление, но необходимо вовремя выявить его, чтобы устранить до возникновения серьезных проблем. Чтобы компенсировать растяжение цепи в системе предусмотрено наличие гидронатяжителя. Но со временем он снашивается, и требует замены, когда цепь ослабляется до половины зуба звездочки.

Как вовремя выявить неисправность.

Выявить ослабление натяжителя в Шевроле Нива можно оттянув цепь от звездочки. Для проверки необходимо снять защитный кожух с цепи ГРМ. Эта работа требует определенных навыков и специального оборудования, поэтому проводить ее при каждом подозрении на растяжение цепи проблематично. Поэтому для выявления неисправностей нужно придерживаться регламента, который рекомендует производить проверку и замену каждые 60-100 тысяч километров. Косвенно определить неисправность можно по шелестящему звуку, который появляется при ослаблении цепи. Этот звук похож напоминает работающий дизельный двигатель и возникает при холодном запуске.

Расположение натяжного устройства.

Натяжитель расположен под капотом, со стороны пассажира. Найти его можно под охладительными патрубками, перед блоком цилиндров.

Принцип работы натяжителя.

Натяжитель имеет форму цилиндра, который закручивается сверху крышкой, с отверстием для подачи масла. Отверстие закрывается маленьким шариком, который прижимается пружинкой, чтобы обеспечивать поступление масла в корпус и не допустить его вытекание. Внутри корпуса перемещается цилиндр с кольцами. Когда цепь ослабляется, цилиндр перемещается внутри корпуса под давлением масла. После ослабления цепи, цилиндру мешают вернуться в начальное положение насечки на корпусе.

Замена гидронатяжителя.

При растяжении цепи нельзя ограничиться только лишь заменой натяжителя. Для качественного ремонта необходимо так же поменять сальники прокладки и цепь.

Для замены понадобиться следующий порядок действий и набор инструментов:

гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
После этого штуцер ослабляется и трубка отводиться вверх.
С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
После этого устройство можно извлечь и установить новое.
Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.

Установка новой детали осуществляется в обратном порядке:

Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
Закрепляем трубку для подведения масла к гидронатяжителю.

Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем.

Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 /Нива/

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
(товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Описание
Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 2101, 21011, 2103, 2106, 2121, 21213, 2130 (Нива).

Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Обслуживание

В процессе эксплуатации изделие «Пилот» работает автоматически и не требует регулировочных операций и обслуживания.

Гарантия

Гарантийный срок эксплуатации изделия устанавливается на весь срок службы автомобиля.

Результат применения автоматического натяжителя

— В несколько раз увеличивается ресурс работы всех деталей привода ГРМ за счёт постоянного слежения за натяжением цепи и исключением возможности увеличения паразитных нагрузок в свободных ветвях цепи.
— Улучшение рабочих характеристик двигателя из-за точного выполнения фаз клапанного газораспределения.
— Натяжение цепи выполняется вне зависимости от того запущен двигатель или нет.

замена гнц на анц ПИЛОТ шевинива — Chevrolet Niva, л., года на DRIVE2

Прокладка — расходник и стоит не дорого Чисто везде Как не по-людски установить АНЦ Пилот Далее дело встало за установкой того самого чудо-устройства призванного обеспечить невероятную тишину работы цепи. В коробочке было только куцее описание принципа действия и порядок его пилот для нивы шевроле. В этом случае, как и всегда, почитал что рекомендует народ на драйве. На чужом опыте все виделось вполне.

Нива Шевроле установка пилота видео

Пробую применить полученные знания на практике. При помощи предусмотрительно купленных удлинителей для трещетки оказалось не так сложно снять старый натяжитель удерживаемый двумя винтиками. Прокладка была совсем убитая, но масло держала. Открутить его от масляной магитстрали оказалось тоже.

Старое пилот для нивы шевроле, новое снизу Установив на его место новый автоматический натяжитель вместе с новой прокладочкой правда без герметика я выдернул шпилечку из взведенной пружинки и она заняла свое место. За минуту до запуска пружинки Тут бы и истории конец, но что то должно было пойти не. Оставалось отсоединить трубку масляной магистрали от противоположного конца, там где она входит в разветвитель установленный между датчиком давления масла и самим мотором.

Для меня пилот для нивы шевроле совершенно очевидно что трубка масляной магистрали стала лишним элементом, но из разветвителя она выкручиваться категорически не хотела. И тут логика и конструкторский подход меня совсем покинули, заменив все здравые мысли на бесовские.

Мне пришла гениальная идея завести двигатель и пилот для нивы шевроле что вообще. После запуска двигатель действительно стал работать тише — исчезло дребезжание цепи. Но вот заглянув под капот я увидел что с того конца магистрали где я открутил натяжитель вяло бежит масло. Даже в моем состоянии было ясно что это плохо.

Но градус неадеквата только увеличивался. Я решил прикрутить на место старый натяжитель цепи цепи чтобы он просто прекратил поток масла и я мог пилот для нивы шевроле доехать до дома и там разобраться что к чему.

Тут до премии Дарвина совсем недалеко осталось Сказано — сделано. Запуск двигателя в надежде на чудо… … и оно произошло — из маленького отверстия в пилот для нивы шевроле натяжителя масло начало хлестать уверенной тонкой струей и попадая на ремень навесного разносилось по всему подкапотному пространству.

Натяжитель цепи пилот для шевроле нива отзывы

В планах было зарядиться чайком со пилот для нивы шевроле и поглядеть какую-нибудь хрень на ютубе. Но просто развернув страницу в браузере, я с благоговейным ужасом увидел что мне не просто пришло пару ответов, а драйвовчане успели отписаться советом, обсудить ситуацию, поспорить между собой, немного поругаться и помириться.

И это за то время что я мазал бутерброд… Из всего написанного я вычленил необходимую информацию, а именно — пилот для нивы шевроле выкрутить датчик давления масла, убрать переходник и разветвитель для масляной рампы, вкрутить обратно датчик давления масла.

Проще некуда. Высаживаю залпом чай и бегу обратно в гараж.

Ключем на пилот для нивы шевроле с приложением ощутимых усилий выкручиваю всю конструкцию. Место есть, но работать не очень удобно Отдельным ужасом было вытащить саму масляную магистраль.

Отсоединив высоковольтные провода, я все равно не получил достаточного пространства для маневра и долго минут 20 корячился изгибая во все стороны трубку магистрали. Триединство Далее надо извлечь датчик, пилот для нивы шевроле тут тоже все гладко не захотело идти — закисло все конкретно. В дополнение была куплена новая прокладка клапанной крышки посоветовали мастеракоторая через два дня по причине протечек была заменена на пробковую. Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

Обеспечиваем беспрепятственный доступ к клапанной крышке: Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка всегда так делаю во избежание случайного повреждения элемента данного датчика.

Тщательно протираем клапанную крышку от пыли и грязи — очень больно видеть потом песок и пыль на обнаженном теле головки пилот для нивы шевроле. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала чтобы ненароком не соскочила. Вот наш бездыханный друг: Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода пилот для нивы шевроле буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали: Демонтируем старый натяжитель, очищаем пилот для нивы шевроле плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки.

Закручиваем АНЦ на шпильках, выдергиваем чеку: Натяжитель при этом щелкнет нормально, шток вышел и встал на местозакручиваем ключом установленным моментом регулировочный болт — в инструкции написано про усилие 26 Нм, это как раз «до упора».

Про натяжение цепи на ВАЗ-2107

Одним из важнейших узлов каждого автомобиля является газораспределительный механизм. Исправность работы данного агрегата влияет на работу всего мотора. Приводным механизмом системы ГРМ на автомобиле ВАЗ 2107 является цепь. Если она сильно провисла – она может перескакивать на какой-либо из звездочек. При смещении ее хотя бы на один зуб наблюдается возникновение провалов в работе мотора, а также дестабилизация оборотов. Чтобы избежать провисания цепи, требуется периодически осуществлять ее натяжение, а при определенных признаках производить замену.

Как часто требуется проводить натяжение

В процессе эксплуатации цепь подвергается большим нагрузкам, поэтому ее ресурс составляет 60-80 тысяч км. Регулировка же должна осуществляться через каждые 15 тысяч км, но если водитель обнаруживает раньше, что что-то начало греметь при работе двигателя, то следует провести ее диагностику. Прежде чем осуществлять натяжение, требуется проверить ее исправность.

Осуществлять проверку натяжения требуется так же в случае, когда производился ремонт ГРМ на ВАЗ 2107 или в случае, когда после натяжения все еще наблюдается стук изделия. Стук, а точнее, шелест цепи отличить не составит труда даже малоопытному водителю. Этот шелест отчетливо слышно, если поднять капот и послушать работу мотора на холостых оборотах. Если добавить газ, то шелест исчезает, что собственно и говорит о том, что пришла пора натянуть цепь ГРМ. Для этого применяется натяжитель цепи ГРМ, которые бывают различных видов: автоматические и механические.

Пошаговая инструкция по натяжке

Теперь уделим внимание вопросу о том, как правильно натянуть цепь механизма ГРМ на ВАЗ 2107. Первоначально стоит отметить, что механизм ГРМ на автомобилях ВАЗ 2107 с системой подачи топлива инжектор и карбюратор абсолютно идентичны. Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

Автомобиль ставится на ровную поверхность, включается “нейтраль”, фиксируются колеса.
Ослабляется шляпка натяжителя (ключем на 13), расположение которого находится возле помпы.
Осуществляется проворачивание коленвала на 2 оборота по часовой стрелке, для чего используется спец-ключ(на фото).
После этого натяжитель затягивается до отказа.
Далее запускаем мотор, и слушаем осталось ли лязгонье.
Если исчезло, значит цепь натянута. Если осталось – рекомендуем повторить процедуру с пункта №2.

В случае если выполненные действия не увенчались успехом, и шум остался, придется прибегнуть к выполнению визуального осмотра механизма ГРМ, а для этого придется разбирать двигатель.

Отрегулировать натяжение цепи нужно путем вращения коленчатого вала. Если в наличии нет специального ключа для вращения коленвала, то можно подвесить заднюю часть автомобиля или одно из колес, после чего включить 5 передачу и вращать колесо.

Проверка натяжения

Цепь ВАЗ 2107 располагается в передней части мотора. Ее не видно, так как ее закрывает крышка головки блока цилиндров и сам блок. Прежде чем начинать разборку двигателя ВАЗ 2107, требуется разобраться с особенностями визуального осмотра и проверки ее натяжения. Проверку натяжения цепи рационально осуществлять только в случае, когда обычная ее натяжка не помогла решить проблему.

Чтобы визуально проконтролировать натяжение цепи ГРМ ВАЗ-2107, требуется первоначально снять корпус воздушного фильтра, затем крышку головки блока цилиндров. Для этого понадобится ключ на «10», с помощью которого требуется вывинтить 8 крепежных гаек.

Когда осуществляется снятие крышки ГБЦ, требуется обратить особое внимание на целостность прокладки. При необходимости ее лучше заменить, так как в большинстве случае возможно возникновение течи моторного масла.

После снятия крышки клапанов появляется доступ к верхней части изделия. Тут нужно осмотреть башмак натяжителя и успокоитель на целостность, а после этого уже выполнять проверку цепного механизма при помощи рук, а если не получается, можно воспользоваться монтировкой или большой отверткой.

Монтировку требуется установить таким образом, чтобы она стала между цепным механизмом и корпусом блока. В итоге получаем рычаг, которым и осуществляется проверка натяжения цепи на автомобиле ВАЗ 2107. Если она легко прогибается, то требуется регулировка ее натяжения или замена. Идеальным считается натяжение, при котором изделие не прогибается и натянуто, как струна.

Важно знать! Во время проверки натяжения цепи механизма газораспределения, требуется исключить прикладывание больших усилий, так как это может повлечь за собой деформацию звеньев устройства.

Ремонт натяжителей ВАЗ 2107 не осуществляется, поэтому изделие придется заменить новым. Замена требуется редко, но лучше всего для этого подходит автоматический натяжитель АНЦ «Пилот». После его установки вы надолго забудете о шуме и лязге двигателя. Но если автоматический натяжитель у вас уже установлен, и при этом двигатель застучал или шумит цепь, то проводить регулировку не имеет смысла. Придется сразу осуществляется разборку и замену деталей механизма ГРМ.

0 0 голоса

Рейтинг статьи

Натяжитель цепи нива шевроле пилот
