Открывание багажника ногой (делаем люкс, часть 1)

Открывание багажника ногой (делаем люкс, часть 1)

Всем привет)))
Данная фишка для люксовых авто, но мне она нужна по работе и после супермаркета (с двумя тяжелыми пакетами в руках).
В чем суть?
Вы нажимаете на брелоке сигнализации открывание авто, затем подходите к вашему ненаглядному автомобилю, суете ножку под задний бампер и багажник открывается.
Данная функция работает 40 секунд (можно настроить от 1 секунды до 60) после снятия с сигнализации или выключения зажигания.
Вы скажите, а чтобы не нажать на брелоке сигнализации открывание багажника и открыть?
У меня сигнализация Starline A91 и там нужно нажимать 2 кнопки последовательно, при этом удерживая первую кнопку 2 секунды. Когда в руках коробка 30 кг, не очень удобно, а вот одну кнопку я все-таки умудряюсь нажать (открывание авто).
Хватит болтовни к делу!
Здесь вы найдете полную инструкцию по подключению фишки открывание багажника ногой к автомобилю Nissan sunny (15 кузов) и сигнализации Starline A91. А также опишу, как избежать проблем в установке.
Будет рассказано, какой проводок и какого цвета, куда нужно подключить)))
Было куплено:
(не реклама, а для того чтобы не мучились искать)
В интернет-магазине avtogsm.ru/
1.) Датчик движения
Двузонный цифровой микроволновый датчик объема Clifford DPS-2 — низкое энергопотребление, компактные габариты, универсальное применение (внимание надо ДВУЗОННЫЙ)
Тыкнуть здесь
2.) Актуатор 2-проводной (электропривод замка двери) Vigilant A-2 Strong — противоударный корпус, тяговое усилие — 10 кг, полный установочный комплект
Тыкнуть зедсь
3.) Также нам надо 3 реле и 3 контактные группы к ним.
4.) Для моего авто понадобилось 4,5 метра трех жильного провода. (от панели до конца багажник)
Начинаем с того, что рисуем схему))
Внимание! Схема не совсем верная (Версия номер 1) Верная в конце.

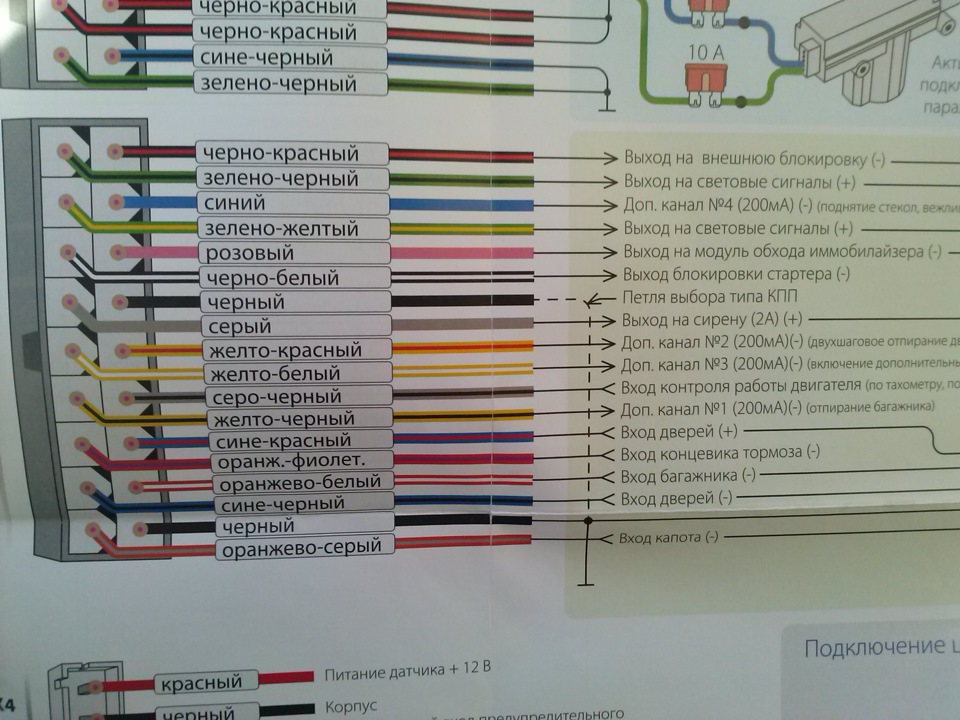

Из нашей сигнализации нам понадобится 3 провода.
1.) Красный (плюс от аккумулятора)
2.) Желто-черный (Доп. Канал №1, открывание багажника)
3.) Синий (Доп. Канал №4, вежливая подсветка, здесь можно настраивать от 1 секунды до 60 секунд)

Берем наши приблуды

Снимаем панель приборов

Подключаем наши три провода (Для того чтобы не путаться назовем их теми же цветами: красный, желтый, синий)
Под панелью мы устанавливаем два реле. Одно в багажнике.
Далее закидываем три провода под воздуходувом и проводим по верху автомобиля. (ну мне так удобнее)

До конца багажника, а точнее до самого замка открывания.
Устанавливаем таким вот образом.

Синий провод от электрозамка – минус.
Зеленый будет плюсовым.
Далее устанавливаем наш датчик движения.
Для этого покупаем кусочек металлический легко гнущийся (там же где болтики) .
Прикручиваем и загибаем. По дыркам все подошло. Ничего не сверлил. За все время там ничего не сверлил. И делаем вот такую букву зю.

Далее в бампере я сделал дырочки обычными ножницами. Просто я бы дрель дольше доставал бы. И вот так все это смотриться

Теперь закрепляем реле в багажнике, чтобы не болталось.

Теперь схема как все правильно подключить

С какими трудностями вы столкнетесь.
1.) Как сделать так что бы актуатор (электро-замок) открывал багажник.
Для этого вам нужно его установить как у меня на фото и изогнуть тягу таким образом, как я показал на схеме.
2.) Изначально я хотел сделать, чтобы при срабатывании системы вежливая подсветка (от 1 секунды до 60) шел плюс на датчик объема.
ВНИМАНИЕ ДАТЧИКУ ОБЪЕМА CLIDDORD-2 нужно настраиваться 18-19 секунд. А первые секунды он тупо НЕ РАБОТАЕТ! Мы же не будем стоять с полными руками возле машины и ждать когда он настроится.
Решение. Подключить датчик на постоянный плюс. Как показано в последней схеме.
3.) Нужен обязательно двузонный датчик. Т.к. вторая зона очень маленькая.
В чем трудность настройки?
Я долго не мог настроить (минут 20). Получалось, что если кто-то садиться назад и машина проседает на 0,5-1 см. То сразу срабатывает и открывается.
Решение такое. Выкручиваете зону 2(диод красный, это малая зона) в самый минус. То есть чтобы она еле срабатывала. Выкручиваете зону 1(диод зеленый, это большая зона) в самый минус. А затем регулируете, не второй зоной, хотя так бы было логично. А ПЕРВОЙ где зеленый диод. Т.к. первая и вторая зона сообщаются. Все просто)

Под конец, долгожданное видео)

Если будете копировать, пожалуйста, кидайте ссылку сюда. Возможно, народ найдет еще много интересного для себя.

Установка системы открывания багажника одной ногой

Продолжение темы Приобретение и установка электрического привода двери багажника
Часть 2: «Установка модуля (датчика) открывания багажника одной ногой».

Купил на Али модуль расширения возможностей электрического привода двери багажника, который позволяет открывать багажник без помощи рук. Достаточно иметь при себе смарт-ключ (если машина оборудована системой с бесключевым доступом) или предварительно снять с охраны, а потом открывать (если машина НЕ оборудована системой с бесключевым доступом и заводится с помощью ключа).

Страница модуля.
Его установка не требует специального оборудования или навыков инженера-программиста.
1. На пластиковую защиту снизу багажника (именно на неё а не на кузов), по возможности ближе к середине, на расстоянии 7 см от края кромки защиты с помощью двух саморезов (в комплекте) крепится сам датчик (на нём написано где верх), белая прокладка (на фото под цифрой 3) обращена к пластиковой защите. Сам датчик и фишка, соединяющая датчик с кабелем имеют защиту от влаги (на фото под номерами 1 и 2).

2. На конце кабеля (длиной достаточной для проброса по левой стороне к блоку предохранителей в ногах водителя делаете 4 подключения: а. +12 вольт (жёлтый) б. +12 при повороте ключа в положение АСС (нажатии кнопки Старт) красный в. масса (земля) чёрный г. зелёный (подключается к ШТАТНОЙ кнопке открывания двери багажника (провод голубого цвета).
Чтобы не тянуть зелёный провод через крышу в крышку багажника — нашёл этот провод в разъёме слева под панелью и подключился к ней.
3. На блоке предохранителей нашёл +12, +12 АСС и массу и произвёл подключение. Подключение удобно производить с помощью специальных концевиков (на фото)

На концевиках есть два посадочных места под предохранители. Первое место под предохранитель, вместо которого в блоке предохранителей хотите сделать подключение, а второе — для предохранителя для нагрузки в интересах которой делаете подключение. Обратите внимание, что ИМЕЕТ значение на каком из контактов имеется напряжение в блоке предохранителей — от этого будет зависеть как подключить концевик: проводом вниз или проводом вверх. В комплекте с концевиками идёт только один предохранитель. на втором конце (синим цветом) — трубка с изолятором под обжимку с другим проводом.

Данный модуль не имеет подключений к системе электрического привода открывания двери багажника, он просто расширяет его функционал.
Видео с демонстрацией работы модуля:

Открывать можно, как перемещая ногу способом на видео, так и поднимая и опуская ногу вверх-вниз.

Комментарии 4

На ходу не откроется? Например если между колес на ходу что нибудь пропустишь

Даже если сдавать задом и будет высокий поребрик (бордюр) датчик открытия багажника не сработает!

Условия:
1. Датчик НЕ работает в движении (только P парковка).
2. Датчик НЕ работает, если машина заведена дистанционно и находится под сигналкой.
3. Действие датчика рассчитано на ёмкость тела человека. Ни камни, ни бордюры, ни собаки, ни кошки не вызывают сработки датчика.

Я могу стоять рядом с зоной бесключевого доступа багажника (смарт-ключ при мне), а жена может поднять и опустить ногу к датчику и произойдёт автоматическое снятие с охраны и начнёт открываться багажник.
Т.е. этот датчик является дублёром штатной кнопки в ручке багажника. Можно даже включить R (заднюю скорость), но держать тормозом, а кто-нибудь будет рядом с багажником — пусть попробует нажать на кнопку. НИЧЕГО не откроется.

Если машина без системы бесключевого доступа, то вначале снимается с охраны и только потом ногой открывается багажник.

Даже система электрического открывания пятой двери не позволяет с кнопки, которая находится у водителя, открыть багажник на D или R. Я могу только нажать на закрытие, потом включить D, начать движение, а багажник будет закрываться в движении уже.

Не, Серый, это не совсем то пальто! это только багажник и только с помощью ноги! Это, если придумать аналог названия, «ножной дублёр НАЖАТИЯ КНОПКИ в ручке двери багажника». А на трассе, если закрылась, можешь с сотового позвонить и открыть! Pandora рулит)) Главное, чтоб сотовая связь на трассе была )))

Привет! Саня, у меня это реализовано с помощью сигнализации, подходишь к машине и она сама открывается и закрывается, называется свободные руки! Пару раз закрылась, с заведеным ДВС и ключами, я её отключил на хрен. Не хочу стоять на трассе, возле машины и голосовать! ((

Открытие багажника ножкой

#1 pergash

  • Пользователь
  • 57 сообщений
    • Откуда: Санкт-Петербург
    • Клуб RMC: Cx-5.ru
    • Машина: MAZDA CX-5 2.0 SUPREME 4WD

    Добрый день коллеги. Прошу прощения , что может и зря создал новую тему , так как есть аналогичная , но там более 70 страниц идет обсуждение инсталляции не штатного электропривода задней двери , а я хочу обсудить дооборудование именно штатной системы ( речь о машине второго поколения 17- ). Нужна эта опция или нет — это каждый сам решает сам для себя . Мне точно нужна. Обдумывал этот вопрос долго , огромное спасибо нашему со клубнику предоставившему электрическую схему электропривода , что весьма полезно для понимания схематики. Рассматривал самые экзотические варианты , например голосовое управление , и алгоритмы работы , но пришел к выводу , что велосипед конечно можно изобрести , но будет ли он ездить — большой вопрос. На драйве огромное количество примеров установки , но не нравится реализация . Посему : дооборудование штатной системы сводится к инсталляции некого датчика , параллельного штатной кнопке . Некого — это значит что возможны варианты:

    1.Микроволновый датчик присутствия от автосигнализации

    2.Готовое решение с Али ( тот же микроволновый датчик в более или менее герметичной коробке)

    3.Готовое решение с Али — с двумя индуктивными антеннами

    4.Готовые решения от других автопроизводителей с авторазборки , но не факт , что их удастся инсталлировать.

    5.Самодельные сборки со всевозможными типами датчиков

    Сразу отвечу на возможный вопрос о пробежавшей под машиной кошке и открывшемся при этом багажнике.

    Ну во первых , открыть багажник штатным способом , нужно соблюсти определенные условия , а во вторых то как я наметил сделать будет работать только в присутствии метки автосигнализации ( ну и штатного ключа соответственно ) и соответственно под стоящей без режима охраны машиной пусть хоть все окрестные Васьки и Мурки хоровод водят , багажник не откроется сам по себе . Кроме того , все готовые решения имеют страховку по ACC , т.е. при включенном зажигании датчик работать не будет. Что бы не садил аккумулятор , питание датчика так же будет завязано на присутствие метки автосигнализации.

    А теперь собственно ради чего я это пишу. Для себя я остановился на двух вариантах — это готовые решения с Али ( микроволновый и индуктивный). Возможно есть и другие варианты , кто знает поделитесь . До заказа хочу спросить , что предпочтительней и почему. Буду рад любым конструктивным замечаниям .

    Датчик открытия багажника ногой

    Открываем багажник с ноги)))
    Все наверное видели в рекламе новых паркетников, да и седанов бизнес класса, когда человек подходит к багажнику проводит в нужном месте ногой и багажник открывается, как оказалось реализовать данную функцию довольно просто.

    Для реализации данной функции нам потребуется оптический датчик и электропривод замка, так называемый активатор.

    Что такое активатор?
    Это простое устройство, которое продается в любом магазине автосигнализаций, нам нужен Активатор на 12В и 2-х проводной, стоимость 250 руб.

    Оптический датчик электронное устройство с оптической системой, обнаруживающее объекты, при прерывании или отражении видимого или невидимого оптического излучения продается данный датчик в любом магазине электроники и радиодеталей, стоимость от 200 до 1000 руб, в зависимости от фирмы.

    Если у вас багажник открывается с кнопки, вам нужен только оптический датчик.

    Подключение.
    Монтаж системы довольно прост, но все зависит от ваших навыков

    .
    Оптический датчик закрепляем под бампером и подключаем к активатору через реле и предохранитель в 20А.
    Что мы видим, если провести ногой багажник откроется.

    Активатор подключаем к замку зажигания, или к цепи в которой при вытаскивания ключа не будет 12В, чтобы просто прохожий не открыл вам багажник.

    Что сделать чтобы багажник не открылся в пути?
    Можно данную систему подключить к дверным замкам, или центральному замку через реле, чтобы при закрытии дверей активатор отключался

    Можно подключить через геркон

    При закрытии машины геркон попадает в радиус магнита, так как он дает импульс на плюс, реле срабатывает и цепь размыкается.

    Продолжение темы Приобретение и установка электрического привода двери багажника
    Часть 2: «Установка модуля (датчика) открывания багажника одной ногой».

    Купил на Али модуль расширения возможностей электрического привода двери багажника, который позволяет открывать багажник без помощи рук. Достаточно иметь при себе смарт-ключ (если машина оборудована системой с бесключевым доступом) или предварительно снять с охраны, а потом открывать (если машина НЕ оборудована системой с бесключевым доступом и заводится с помощью ключа).

    Страница модуля.
    Его установка не требует специального оборудования или навыков инженера-программиста.
    1. На пластиковую защиту снизу багажника (именно на неё а не на кузов), по возможности ближе к середине, на расстоянии 7 см от края кромки защиты с помощью двух саморезов (в комплекте) крепится сам датчик (на нём написано где верх), белая прокладка (на фото под цифрой 3) обращена к пластиковой защите. Сам датчик и фишка, соединяющая датчик с кабелем имеют защиту от влаги (на фото под номерами 1 и 2).

    2. На конце кабеля (длиной достаточной для проброса по левой стороне к блоку предохранителей в ногах водителя делаете 4 подключения: а. +12 вольт (жёлтый) б. +12 при повороте ключа в положение АСС (нажатии кнопки Старт) красный в. масса (земля) чёрный г. зелёный (подключается к ШТАТНОЙ кнопке открывания двери багажника (провод голубого цвета).
    Чтобы не тянуть зелёный провод через крышу в крышку багажника — нашёл этот провод в разъёме слева под панелью и подключился к ней.
    3. На блоке предохранителей нашёл +12, +12 АСС и массу и произвёл подключение. Подключение удобно производить с помощью специальных концевиков (на фото)

    Данный модуль не имеет подключений к системе электрического привода открывания двери багажника, он просто расширяет его функционал.
    Видео с демонстрацией работы модуля:

    Открывать можно, как перемещая ногу способом на видео, так и поднимая и опуская ногу вверх-вниз.

    Смотрите также

    Комментарии 4

    На ходу не откроется? Например если между колес на ходу что нибудь пропустишь

    Даже если сдавать задом и будет высокий поребрик (бордюр) датчик открытия багажника не сработает!

    Условия:
    1. Датчик НЕ работает в движении (только P парковка).
    2. Датчик НЕ работает, если машина заведена дистанционно и находится под сигналкой.
    3. Действие датчика рассчитано на ёмкость тела человека. Ни камни, ни бордюры, ни собаки, ни кошки не вызывают сработки датчика.

    Я могу стоять рядом с зоной бесключевого доступа багажника (смарт-ключ при мне), а жена может поднять и опустить ногу к датчику и произойдёт автоматическое снятие с охраны и начнёт открываться багажник.
    Т.е. этот датчик является дублёром штатной кнопки в ручке багажника. Можно даже включить R (заднюю скорость), но держать тормозом, а кто-нибудь будет рядом с багажником — пусть попробует нажать на кнопку. НИЧЕГО не откроется.

    Если машина без системы бесключевого доступа, то вначале снимается с охраны и только потом ногой открывается багажник.

    Даже система электрического открывания пятой двери не позволяет с кнопки, которая находится у водителя, открыть багажник на D или R. Я могу только нажать на закрытие, потом включить D, начать движение, а багажник будет закрываться в движении уже.

    Не, Серый, это не совсем то пальто! это только багажник и только с помощью ноги! Это, если придумать аналог названия, «ножной дублёр НАЖАТИЯ КНОПКИ в ручке двери багажника». А на трассе, если закрылась, можешь с сотового позвонить и открыть! Pandora рулит)) Главное, чтоб сотовая связь на трассе была )))

    Привет! Саня, у меня это реализовано с помощью сигнализации, подходишь к машине и она сама открывается и закрывается, называется свободные руки! Пару раз закрылась, с заведеным ДВС и ключами, я её отключил на хрен. Не хочу стоять на трассе, возле машины и голосовать! ((

    Открывать багажник руками или пультом неудобно, это факт. Особенно когда в руках пакеты с покупками. Сделал себе открывание ногой.

    Как это работает? Сразу скажу что такая система будет работать только с keyless доступом в машину. Тоесть, бесключевой доступ. Многие машины имеют такое исполнение. Конкретно на камри это престиж и престиж плюс.
    Для доработки надо приобрести любой датчик объемадвижения от дешевой автосигнализации. Я взял клиффорд dps-2. Сам датчик прячем под машину в пределах досягаемости ноги. Я приклеил его под бензобак. Далее с датчика идет три провода, плюс минус и сигнал срабатывания. Плюс минус прицепляем в ближайшую точку гда это все есть в машине, у меня на левой задней стойке. Выход сигнала срабатывания подсоединяем параллельно кнопке багажника. Далее крутилками делаем минимальную чувствительность датчика, примерно 30 см, определяется опытным путем. Все собираем в кучу, прячем выводим провода и тд.

    Логика работы, заключается в иммитации срабатывания кнопки багажника от датчика движения. В штатном режиме багажник можно открыть снаружи только если ты стоишь с ключом в кармане (на расстоянии не более 80 см от багажника СНАРУЖИ) и нажимаешь рукой кнопку открытия багажника на крышке багажника. Если нажимать без ключа в кармане то ничего ессно не откроется. Датчик движения работает как вторая дублирующая кнопка багажника. Подходишь к машине с ключом в кармане, суешь ногу под машину, система определяет что ключ есть и разрешает принимать сигнал открытия багажника от датчика объема. Все просто. Если Ктото другой будет сувать ногу или кошки будут бегать или прочие помехи то система никак не реагирует на это. Если ты будешь сидеть внутри машины, с ключом, а ктото снаружи будет сувать ногу или нажимать кнопку багажника, то ничего не откроется. Без ключа в кармане рядом с багажником ничего не откроется.
    PS если нужно чтобы при работающем двигателе багажник от ноги не открывался, просто добавляем реле в разрыв провода питания датчика объема. Реле управляем от сигнала зажигания. Зажигание включено- реле размыкает питание датчика объема.

    Данная система в заводском ессно исполнении применяется на многих машинах, форд, WV и др. Как опция. Стоимость данной опции далеко за 30000 рублей…

    Стоимость деталей в данном варианте 500 — 1000. Остальное бесценно))

    Открой багажник ногой на Рендж Ровер 2013 г.в. Открывание багажника жестами

    Просмотреть ролик

    Из данной статьи Вы узнаете информацию, которая будет полезна для владельцев Рендж Ровер и Рендж Ровер Спорт в кузовах L405 и L494. На данных автомобилях существует возможность внедрения функции, которая позволяет открывать и закрывать багажник движением ногой.

    Функция открывания багажника ногой на Рендж Ровер появилась лишь с 2018 модельного года, но сам электропривод открывания двери багажного отделения значительно раньше и не смотря на то, что Рендж Ровер и Рендж Ровер спорт до 2018 модельного года имеет возможность открывания багажника при помощи внешней кнопки на двери багажного отделения или при помощи кнопки размещенной в салоне, не говоря уже об электронном ключе так же имеется возможность установки дополнительного оборудования, которое позволит открывать багажник Range Rover при помощи жеста ноги. Это оборудование неоригинальное, но как бы то ни было работает оно хорошо и проблем не доставляет, в чем мы убедились на собственном опыте и автомобиле.

    Что важно понимать владельцам автомобилей, у которых установлен не оригинальный комплект, либо штатный оригинальный все равно нужно немножко приноровиться для того чтобы делать правильный жест ногой, чтобы в итоге датчик реагировал и подавал сигнал на открытие двери.

    В частности, для того чтобы открыть дверь багажного отделения на Рендж Ровер или Рендж Ровер Спорт после 2018 года выпуска, где данная функция предусмотрена заводом-изготовителем, необходимо провести ногой влево и обратно вправо с левой или с правой стороны заднего бампера. Именно там установлены оригинальные датчики, позволяющие считать команду жестом на открывание багажника.

    Неоригинальное оборудование открывания багажника при помощи ноги на Рендж Ровер или Рендж Ровер Спорт имеет иной жест. Необходимо в центральной части заднего бампера поднести ногу, словно Вы делаете пинок. Оно аналогично считывает команду / жесть ногой и открывает дверь багажного отделения. Данное неоригинальное дополнительное оборудование на Рендж Ровер выполняет роль управления системой, как кнопка в салоне и электронном ключе. Сам привод двери багажного отделения остается оригинальный и никаких доработок производить не требуется.

    В случае не оригинального комплекта, который мы в частности внедряем в своем сервисе нужно сделать своего рода пинок и этот пинок должен быть с определенным импульсом, с определенной скоростью, т.е. не каждый пинок подойдет. Здесь нужно просто приноровиться и делать так, чтобы ваш пинок соответствовал срабатыванию данного датчика.

    Функционал, который правильно называется «управление открытия багажника жестами» начал комплектоваться только на моделях с 2018 года, поэтому на моделях 2013-2017 годов его нет. Если Вы пойдете по пути приобретения оригинала, то требуется дополнительный электронный модуль, требуется набор датчиков и стоить это будет более 50 000 рублей (на июль 2020 года).

    Что касается внедрения не оригинального комплекта, то любой владелец может сделать это вообще бесплатно своими руками, кто-то может найдет на китайском рынке за 100-200 рублей. С точки зрения подключения ничего там сложного нет, т.е. датчик нужно ставить под бампер. Так же Вы можете найти на рынке Китая на том же aliexpress такие датчики за 2 000, 3 000, 5 000 рублей и так далее.

    Что касается нашего сервиса, то мы предлагаем данную услугу в пределах 10 000 рублей под ключ (на июль 2020 года) с гарантией 1 год без ограничения пробега.

    Открытие багажника ногой своими руками

    Группа: Пользователи
    Сообщений: 15
    Регистрация: 30.4.2019
    Город: Архангельск
    Авто: RAV4 (4) 2,0 л.
    Пол: Мужской
    Поблагодарили: 15 раз(а)

    Установка штатного датчика совсем не сложная доработка и не занимает много времени и если приготовить всё заранее, то хватит и одного дня. Но работать он будет только на машинах со штатным электроприводом багажника и безключевым доступом.
    Для установки вам понадобится сам датчик 891B2-0W030 (см. на картинке в предыдущем посту), штекер для подключения к датчику 90980-12353, три пина с проводами в этот щтекер 82998-24250 или проще найти на разборках, я купил его в сборе, вместе с датчиком (договорившись с продавцом). Этот штекр выглядит так

    Кроме этого понадобится 2 пина 82998-12800 в штекер SR2, это штекер косы заднего бампера и в котором есть только 3 пина, 1) синий — ЗПФ, 3) красный — задний ход и 5) белый с чёрной полоской — масса.

    Сами недостающие пины выглядят вот так и я их тоже заказывал у продавца датчика на разборке

    Штатно датчик крепится к нижней части заднего бампера при помощи специальных кронштейнов, которые приклеены к нему на двусторонний скотч.

    Мне повезло найти на разборке датчик вместе с этими кронштейнами, обычно датчики предлагают без них, так же продают и новые датчики. Поэтому при его монтаже самым сложным было это отчистить остатки заводского скотча от кронштейнов

    Теперь осталось доработать жгут проводов заднего бампера в соответствии со схемой подключения датчика, вся схема в приложении ниже.

    S11 это штекер датчика, SR2 это входной штекер косы заднего бампера (см. фото выше)

    Нумерация контактов штекеров

    Для доработки жгута проводов понадобится вставить не достающий пин в 4 гнездо штекера SR2 и соединить его с 1 контактом S11, второй пин вставить в 8 гнездо SR2 и соединить его со 2 контактом S11, а 3 контакт S11 соединить c белым с чёрной полосой проводом на 5 контакте SR2. И после этого тщательно заизорировать и уложить в бампер получившийся провод с таким расчётом, чтобы он доставал до штекера датчика и не задевал за усилител заднего бампера.

    Для проведение всех этих работ потребуется снять задний бампер, как это делать можно прочитать ссылка

    После того как всё будет установлено и подключено на приборной панели, в меню настройки привода задней двери, появится новая строка в которой по умолчанию должно уже стоять ВКЛ

    И для окончательного распознавания нового датчика и приведения всей системы в рабочее состояние, необходимо выполнить процедуру инициализации системы автоматического открывания двери багажника как после отключения АКБ. А проще говоря открыть дверь и после этого закрыть её руками.

    Ну и в заключении вот страничка из мануала о том как пользоваться этим датчиком.

    Если кто-то решил повторить и остались вопросы, пишите, спрашивайте, постараюсь всем ответить.

    Тема: Открывание багажника ногой

    Опции темы
    • Версия для печати
    • Отправить по электронной почте…
    • Подписаться на эту тему…
  • Поиск по теме
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • Открывание багажника ногой

    Всем привет!
    Думаю эта тема будет всем интересна!
    Озадачился такой темой открытия багажника ногой после прочтения этого поста http://www.drive2.ru/l/967662/.
    Приобрёл данный датчик(dps-2)
    Работает всё следующим образом:
    Датчик срабатывает только тогда когда авто на сигнализации..
    В состоянии когда авто снято с сигналки датчик не работает.

    Краткая инструкция!
    1) Покупаем датчик Clifford DPS-2(цена от 650р. до 1000р.примерно)
    А так же 5-ти контактное реле (цена 30-100руб)
    Например:
    StarLine 1С24
    BOSCH 0332209151
    Реле 5-ти контактное SATURN)

    на датчике 4 провода.

    Красный- (+)
    Черный — Масса
    Зелёный и синий- сигналы срабатывание 2х зон (-)(зелёный нам не нужен!)

    2) Снимаем обшивку крышки багажника. Справа есть разъём который идет на кнопку открывания багажника.

    подключаем к чёрному проводу на разъёме кнопки чёрный провод с датчика.
    — далее подключаем синий провод с датчика к контакту 30 на реле.

    — потом контакт 87А на реле подключаем к оранжевому проводу на кнопке открывания багажника.
    Крепим реле под обшивкой слева.

    Подключаем контакты реле 85 и 86 на задний плафон освещения салона.
    3)Снимаем плафон освещения в багажнике и подключаем к красному проводу питания красный провод датчика
    4) Настраиваем крутилками датчик так, что бы он срабатывал от движения примерно на 30 см.
    ВУАЛЯ всё работает.
    Крепим датчик под накладку бампера.

    Датчик можно поместить в какой-нибудь герметичный кейс .
    Вот например мой) сделал сам из ПЭТ.

    Для неубиваемости еще и изолентой обмотал.

    Есть пока один недостаток:

    Если с занятыми руками вы пройдёте мимо боковых дверей и авто увидит ключ, то багажник не откроется. Требуется подождать несколько секунд.
    Это происходит из-за того что при обнаружении ключа включается приветствие и соответственно свет в салоне (питание подаётся независимо от того в каком положении стоит переключатель на переднем плафоне).

    Меня пока это немного достаёт…но не очень сильно)
    Поэтому вопрос остаётся открытым.
    Если кто догадается куда подключить реле, чтоб датчик реагировал только в момент когда авто на сигналке, просьба добавить в инструкцию.

    Последний раз редактировалось Evgen; 22.10.2014 в 17:24 .

    5 супер контроллеров бесконтактного открытия багажника с ALIEXPRESS

    Машины с каждым годом становятся все совершеннее благодаря новейшим технологиям, скоро управление авто будет осуществляться без участия человека. Еще недавно мы и не могли мечтать о том, чтобы открывать багажник без помощи рук. Сейчас эту опцию начали устанавливать в современные автомобили.

    Контроллер для бесконтактного открытия багажника — умное устройство, которое ставится под задний бампер автомобиля. Прибор чутко реагирует на движение ноги под задним бампером, тем самым активируя открытие багажника. Вуа ля!

    Случайное срабатывание системы при парковке задним ходом исключено. Разработчиками предусмотрено, что система срабатывает только при выключенном зажигании.

    Предлагаем и вам установить такой контроллер открытия багажника без рук себе в авто, чтобы руки были всегда свободными и чистыми, особенно в дождливую погоду.

    Контроллер открытия багажника без рук LeeSpring

    Надёжность продавца: отличная!

    Доставка по России: бесплатно!

    Отзывы покупателей:

    Отзыв №1: Сначала решил установить прежде чем написать отзыв. Могу подтверждать что для Nissan X-TRAIL T32 модификация до 2018 года с инфракрасным сенсорным датчиком прикосновения руки под номерным знаком успешно установлен этот дополнительный ножной датчик над противотуманным задним фонарем в середине. Работа функции та же как и ИК датчик, есть выключение сенсора. Сначала попробую самому установить, теперь понял может повредить электрику и стал обращаться в сервисный центр и установлена без проблем! Отличный продавец! Вопросы охотно отвечает. Рекомендую этого магазина!

    Отзыв №2: Доставили ровно в срок. 2 недели в Москву. Вчера установили. Работает. с подключением пришлось повозиться.

    Отзыв №3: Доставка за месяц. Продавец надежно упаковал товар. На вид качество отличное, на работоспособность не проверял пока. Как потеплеет заморожусь. Но штука полезная!

    Контроллер бесконтактного открытия багажника

    Надёжность продавца: отличная!

    Доставка по России: бесплатно!

    Отзывы покупателей:

    Отзыв №1: Доставка в Москву заняла 8 дней. Посылку курьер принёс домой. На вид товар качественный. Продавец по моему запросу очень быстро прислал инструкции. Решил установить в сервисе. Уже все сделано. Работает четко.

    Отзыв №2: Устройство работет. Инструкция приладилась. Ставил на ниссан. Возились с другом все выходные, в итоге все супер. Не жалею о потраченных деньгах и времени.

    Отзыв №3: Модуль открывания пришел целый. Упакован на совесть. Ставить буду сам. Но сперва погублю что и как. Жаль, что осенью не установил. Ибо грязно кругом.

    Модуль открытия багажника без рук (универсальный)

    Надёжность продавца: отличная!

    Доставка по России: бесплатно!

    Отзывы покупателей:

    Отзыв №1: Посылку получил на почте всем доволен. Сенсор чувствительный. Срабатывает четко и на детскую ногу. Всем рекомендую данный товар!

    Отзыв №2: Заказ сделал на распродаже. Ждал долг. Почти месяц. Но все пришло целым. Повредней не заметил. При подключении по инструкции устройство заработало. Здорово, что эта опция теперь и в бюджетных авто.

    Отзыв №3: Контроллер покупал для Land Rover Freelander 2. В итоге отвез в сервис и там все поставили. видимо, я не умею))). К покупке советую. Не пожалеете.

    Контроллер бесконтактного открытия багажника CarBar

    Надёжность продавца: отличная!

    Доставка по России: бесплатно!

    Отзывы покупателей:

    Отзыв №1: Сам модуль пришел в рабочем состоянии. Все провода в наборе. Инструкция на английском. В итоге, получилось у мня установить. Сенсор отличный.

    Отзыв №2: Давно слышал о такой опции как открытие багажника при помощи ноги))). Решил испытать на своей машине. В итоге провозился и погуляли. Все работает как часики.

    Отзыв №3: Устройство неплохое. Потребовало небольшой доработке под мою Тойоту. Инструкция была информативной. Все получись. Жаль, что раньше не установил.

    Модуль открытия дверей багажника без рук MAOZUA

    Надёжность продавца: отличная!

    Доставка по России: платная!

    Отзывы покупателей:

    Отзыв №1: Устройство работает четко. Нет ложных срабатвапний. Работает после выключения зажигания, что разумно. Корпус влагозащитный. Доволен покупкой.

    Отзыв №2: Почитав отзывы, решил заказать и установить в сервисе. В итоге все оперативно. Доставка и ожидание 3 недели. Таганрог. Всем к покупке, если нет штатной опции.

    Отзыв №3: Покупал контроллер по совету друга, него такой установлен на Ходе. В итоге попарились и мне поставили. Теперь руки зря не пачкаю))). Жена тоже оценила!

    Кнопка багажника в салоне (своими руками) — Chevrolet Cruze, л., года на DRIVE2

    Подключаем провода к Кнопке; 9.

    Открывание багажника Chevrolet Cruze

    Ставим обратно боковую левую крышку КПП. Вот что получилось: Фото 15 Фото 15 П. Да хочу уточнить одну Самую важную деталь При закрытом центральном замке — эта кнопка не работает во избежании открывания багажника при движении авто Как раз в моём варианте её можно нажать ногой Цена вопроса: Кнопка багажника шевроле круз легко выполнить при помощи очень тонкой отвертки или аналогичного инструмента.

    Рекомендуется проявить большую аккуратность во время работ, так как есть вероятность повреждения лакокрасочного покрытия в месте контакта.

    Отщелкивание планки Выполнить замену старых элементов новыми. Некоторые специалисты рекомендуют провести модернизацию влагозащиты при помощи нанесения слоя герметика.

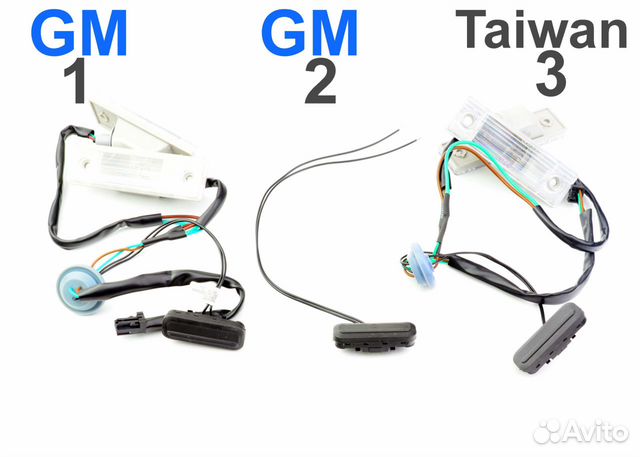

    Сборку необходимо провести в обратной последовательности. Артикулы и стоимость оригинальной кнопки и аналогов Существует несколько разновидностей и аналогов кнопки открытия багажника для автомобиля Chevrolet Cruze в кузове седан.

    Такое положение дел обусловлено высокой стоимостью оригинальной запчасти, которая начинается от рублей. Вынуть 12 пластиковых клипс, фиксирующих обшивку.

    Расположение пластиковых клипс, фиксирующих обшивку крышки багажника Поддевание верхней части клипсы Снять пластиковую защиту замка. Она расположена в торце крышки багажника. Снятие декоративного чехла замка Демонтировать обшивку крышки багажника.

    Отсоединить клеммную колодку. Извлечь резиновый уплотнитель электропроводки в крышке багажника.

    Теперь влага сюда поступать не. Хочется надеяться, что вопрос с кнопкой открывания багажника решен навсегда и мне больше не придется к нему возвращаться. Но я пропустил финальный этап.

    Кнопку внутрь крышки мы приклеили, после кнопка багажника шевроле круз производим сборку в обратной последовательности. Сама ручка Хёндэ, номер S Ручка закрывания Подробных отчетов на драйве куча, требуется докупить два болта M6x40, 4 большие шайбы, 2 маленькие и 8 гаек.

    Выбрав место для монтажа нанес на защелки белую краску и приложил к обшивке, потом просверлил два отверстия сверлом на 5,6.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Adblock
    detector
