Переборка главного тормозного цилиндра

Переборка главного тормозного цилиндра

Вот и подошло время планового ТО главного тормозного цилиндра. Как показала практика производительности туриковского главного хватает с лихвой для увеличенных суппортов — ход педали тормоза остаётся прежним и даже немного уменьшается при установке четырёх-поршневых суппортов, вопреки многим отзывам про увеличившийся ход тормозной педали. Для примера точно такой же главный стоит на сурфах и прадиках с четырёх-поршневыми суппортами с завода.
Правда я собрался устанавливать шести-поршневые суппорта и как он себя поведёт с ними пока сказать не могу — через некоторое время посмотрим=)

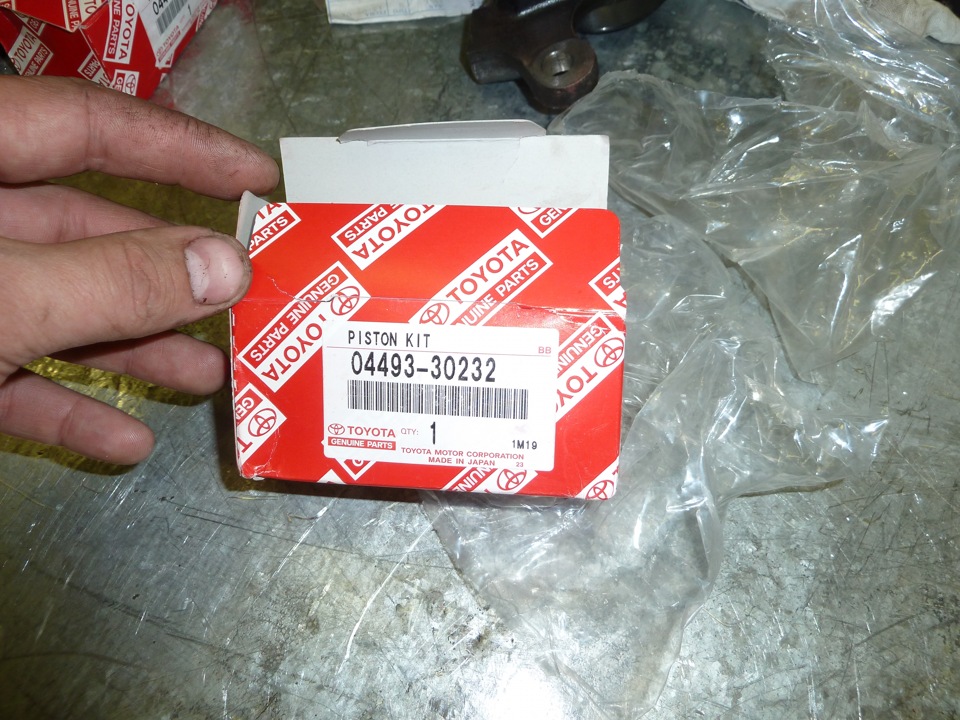

С экзиста заказывается оригинальный ремкомплект главного тормозного цилиндра. Стоит он 2000 рублей — в принципе не так уж и дорого=)

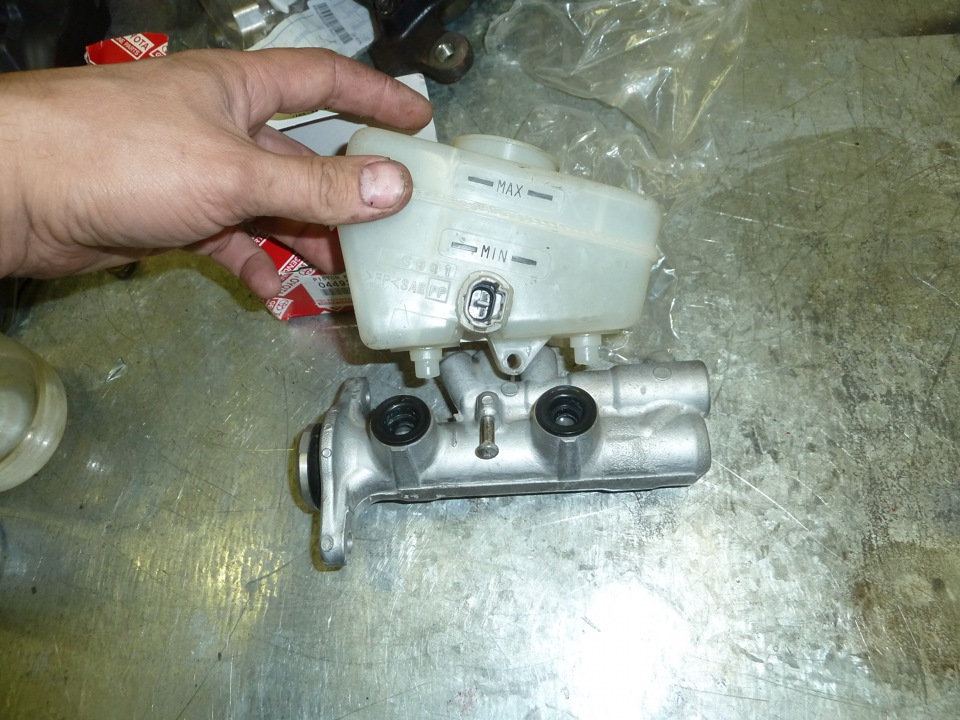

Далее производим снятие тормозного цилиндра и его разборку.

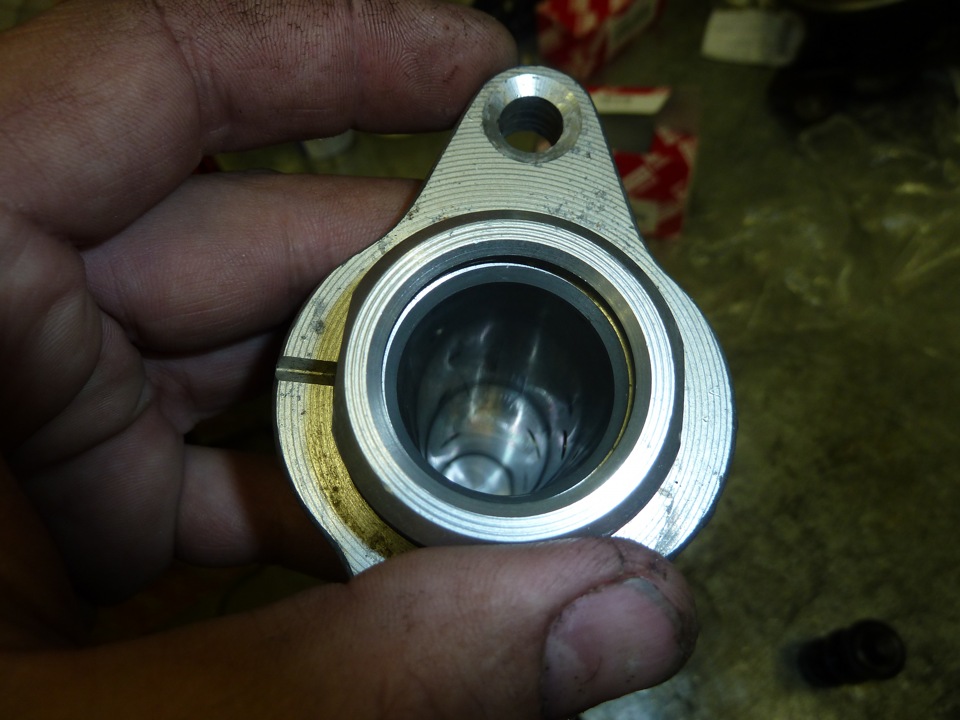

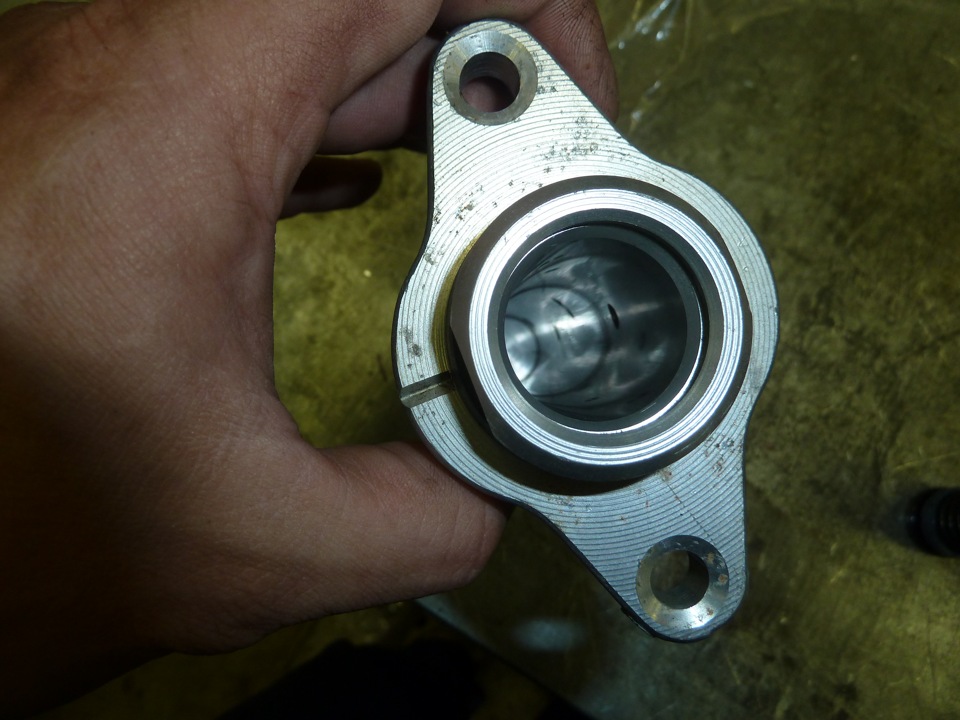

Для разборки потребуется снять стопорное кольцо с торца цилиндра и открутить два болта под ключ на «10» с краю цилиндра. После чего вытряхиваем всё его содержимое наружу, внимательно осматриваем зеркало цилиндра — на нём не должно быть никаких царапин, матовых мест. Иначе под замену…=)

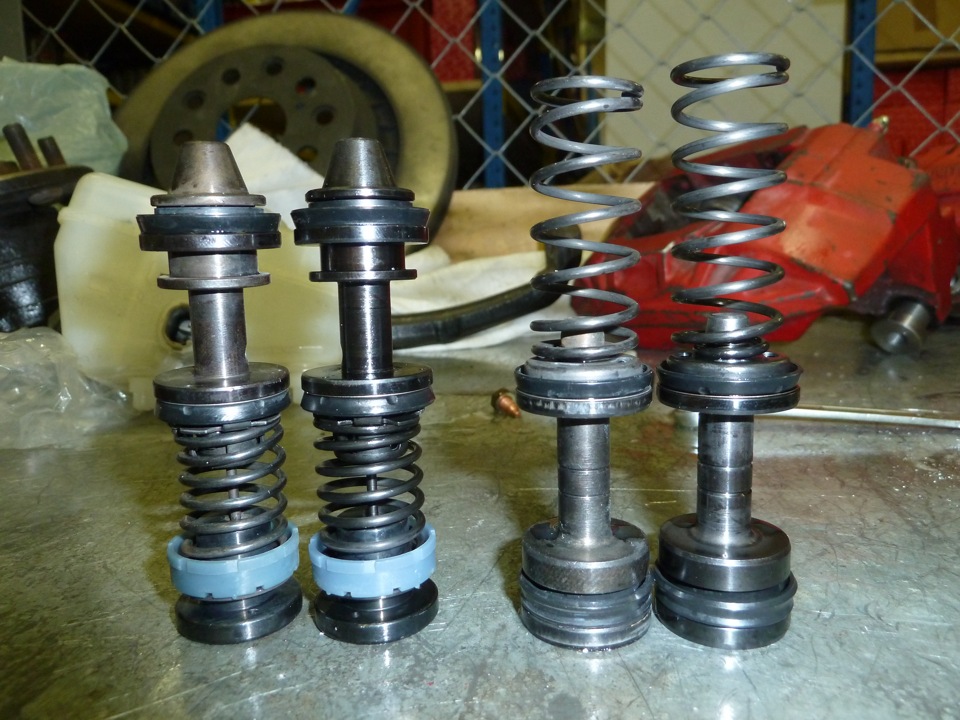

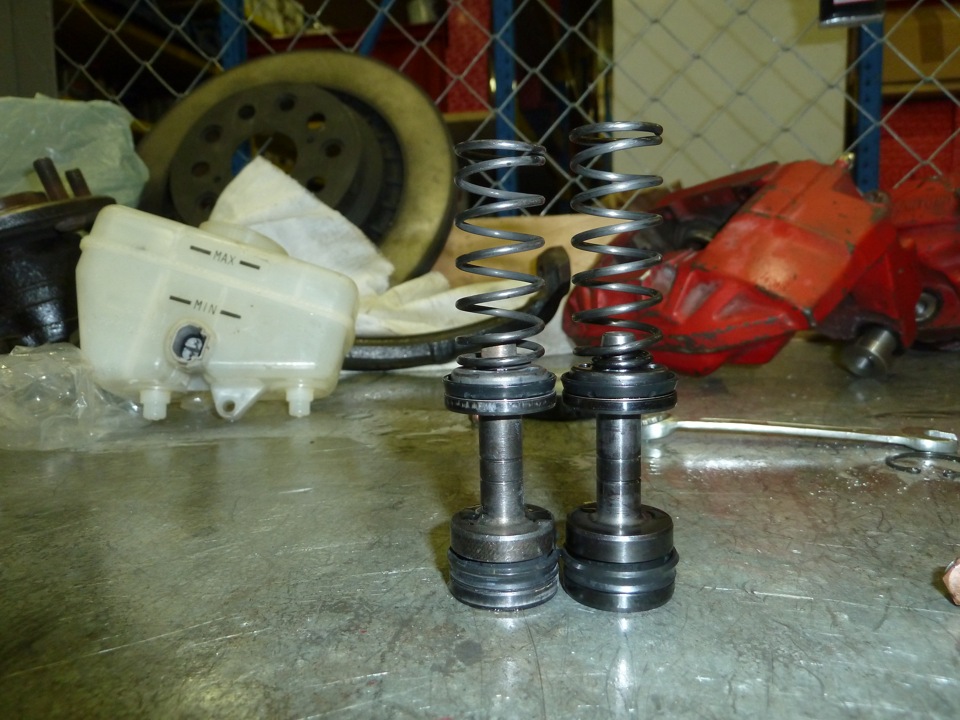

У меня с ним было всё в порядке — манжетки целые и с виду практически не изношенные=) Правда при сравнении с новым выяснилось, что пружинки уже подсели и потеряли свою жёсткость.

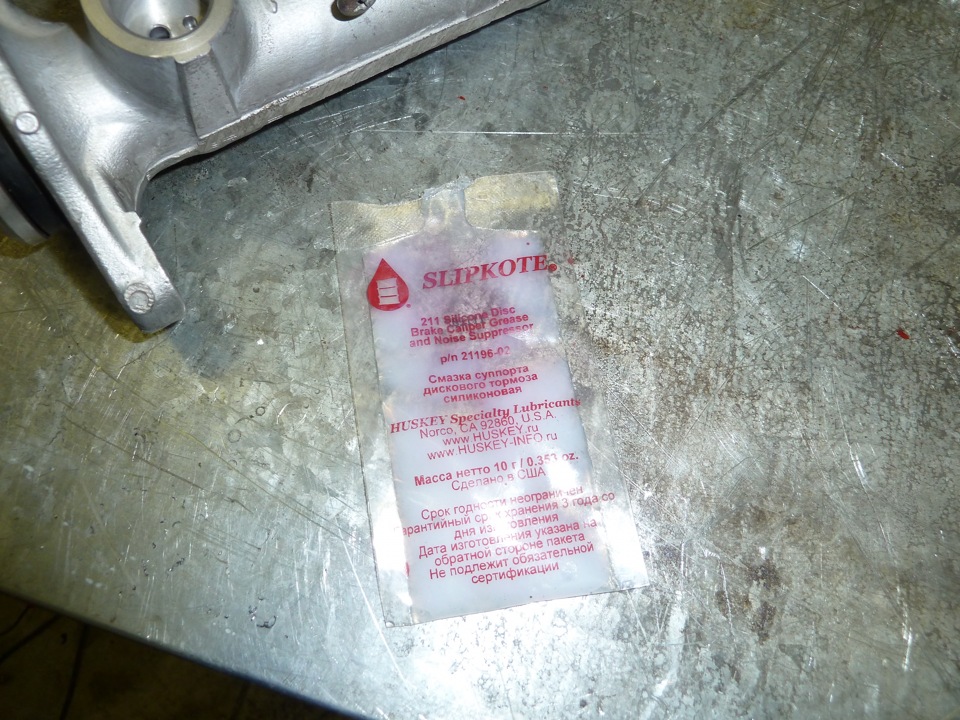

На чём и как это сказывалось не подскажу. Все новые манжетки были смазаны спец смазкой для тормозов Slipkote® 220-R DBC .

После чего всё было благополучно собрано и установлено на место. Заодно была полностью заменена тормозная жидкость в системе.

Краткая инструкция по прокачке для маркообразных ; доливаем тормозуху в бачок до максимума, одеваем крышечку с приспособой, накачиваем давление около 1 кг/см, теперь ничего не нажимая откручиваем гайки трубок главного тормозного цилиндра по очереди пока не выйдет воздух и не потечёт тормозная жидкость — потекла — закручиваем — проверяем уровень жидкости и давление. Теперь переходим к блоку АБС — откручиваем на нём штуцер прокачки пока не выйдет воздух и не потечёт жидкость — потекла — закручиваем — проверяем уровень и давление. Переходим к колёсам — начинаем с дальнего колеса, тоесть для правого руля с заднего левого колеса — потом заднее правое — переднее левое — переднее правое. Проверяем уровень и давление. и ещё раз тоже самое, только со вторым человеком в машине и прокачкой ногой педальки =100%-ое отсутствие воздуха в системе.=)

Ремкомплект главного тормозного цилиндра

26 2 65k

Использование ремкомплекта ГТЦ

Ремкомплект главного тормозного цилиндра — основа для проведения ремонтных работ с ГТЦ. В свою очередь, ГТЦ — одна из самых важных частей тормозной системы автомобиля, которая всегда должна находиться в исправном состоянии. Это обеспечивает безопасность машины, водителя и пассажиров, а также предотвращение аварийной ситуации на дороге.

Ремкомплект на главный тормозной цилиндр позволяет устранить основные неисправности, и избавить автовладельца от необходимости покупать новый ГТЦ. Как правило, в него входят различные резинки и манжеты, цель которых заключается в обеспечении герметичности тормозной системы, ведь ее утрата — это основная причина неисправности автомобильных тормозов.

Состав ремкомплекта

Состав ремкомплекта главного тормозного цилиндра отличается в зависимости от нескольких факторов:

• модели автомобиля, для которого предназначен набор;
• производителя;
• состава комплекта (полный или неполный).

Так, комплекты отличаются между собой не только наличием тех или иных расходников, но и их количеством. В полные комплекты входят перечисленные ниже элементы, а в неполные — лишь манжеты. И так, в большинстве случаев в состав ремкомплекта входят следующие расходные материалы:

Ремкомплект ГТЦ к ВАЗ-2109

• разделительная манжета камер;
• главная манжета поршня цилиндра;
• наружная манжета цилиндра;
• уплотнительная манжета для ГТЦ;
• защитный колпачок для ГТЦ;
• уплотнитель для головки поршня;
• • колпачок для штуцера шланги прокачки от цилиндра выключения сцепления;
• поршни (первичный и вторичный);
• возвратные пружины для поршней;
• уплотнительные кольца для поршней;
• седло для поршней;
• держатель пружины поршня и винт держателя.

Использовать ремкомплект главного тормозного цилиндра следует при появлении неисправностей в его работе. О них далее.

Признаки неисправности главного тормозного цилиндра

Существует ряд объективных признаков, указывающих на то, что ГТЦ неисправен. К ним относится:

1. Появление тормозной жидкости на корпусе вакуумного усилителя тормозов в месте его стыка с главным тормозным цилиндром. Причина этого заключается в том, что вышел из строя воротничковый манжет низкого давления в ГТЦ, вследствие чего требуется его замена.
2. Ощущение “мягкости” в педали. В данном случае самая вероятная причина состоит в том, что в систему попал воздух из-за разгерметизации тормозной гидросистемы. Еще один вариант — износ манжеты поршней главного тормозного цилиндра или износ “зеркала” ГТЦ.
3. Подклинивание педали тормоза. Причиной неисправности такой проблемы заключается в том, что возникло засорение или перекрытие компенсационного отверстия в корпусе главного тормозного цилиндра.
4. Заедание педали тормоза в момент процесса торможения. Данный признак может быть вызван подклиниванием поршней в главном цилиндре в случае попадания в систему грязи. Это, в свою очередь, может быть следствием того, что тормозная жидкость “потянула” влагу, поскольку она является гигроскопичной. Вместе с пылью в систему также могут проникнуть мелкие твердые частички. Именно поэтому автопроизводители рекомендуют периодически менять жидкость в тормозной системе.
5. Не возвращение педали педали тормоза в исходное положение после нажатия. Причин проблема может быть несколько. Например, выход из строя одной или двух возвратных пружин поршней ГТЦ либо неисправность в приводе педали тормоза.

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Главный тормозной цилиндр состоит из таких частей:

• Корпус. В нем находятся все рабочие механизмы цилиндра.
• Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
• Рабочие трубки, предназначенные для пропускания жидкости в схеме.
• Поршни. Благодаря ему в системе обеспечивается необходимое давление.
• Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
• Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
• Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Алгоритм работы главного тормозного цилиндра

Основная задача ГТЦ состоит в том, чтобы преобразовать давление, имеющееся на педали тормоза автомобиля, в гидравлическое давление тормозной системы с помощью рабочих цилиндров. То есть, он является главным распределяющим звеном, благодаря которому рабочая жидкость подается к исполнительным механизмам.

Во время нажатия на педаль тормоза в магистрали создается давление, из-за чего шток вакуумного усилителя толкает первый поршень цилиндра, который перекрывает компенсационное отверстие. Вследствие этого увеличивается давление в первом, а потом и во втором контуре. А пустоты, которые возникают во время движения поршней, заполняются рабочей жидкостью. При этом движение самих поршней будет проходить до тех пор, пока это позволит возвратная пружина.

При достижении максимального давления в контурах выполняется срабатывание тормозного механизма. После того, как водитель убрал ногу с педали тормоза, пружины возвращают поршни в исходное положение, а давление в системе нормализуется (становится атмосферным). В системе существует расширительный бачок, куда возвращается тормозная жидкость, препятствуя таким образом созданию разрежения в системе. При выходе из строя одного из контуров цилиндра другой будет продолжать работать, обеспечивая торможение, хотя и с меньшей эффективностью.

Проверка главного тормозного цилиндра

Устройство главного тормозного цилиндра подразумевает использование уплотнительных резиновых деталей, которые периодически выходят из строя и стают основной проблемой при проведении проверки. Поэтому, в случае, если в работе тормозной системы возникли неполадки, описанные выше, необходимо проверить ее работу. И начать необходимо именно с ГТЦ. Проверка выполняется в такой последовательности:

• Необходимо проверить наличие потеков на корпусе, а также наличие трещин на нем.
• Далее нужно проверить герметичность и состояние уплотнительных элементов цилиндра. При любом объеме проводимых ремонтных работ необходимо обязательно заменить все резиновые уплотнители, которые имеются в составе ремкомплекта главного тормозного цилиндра.

Если проверка показала появление изменений в работе ГТЦ, то не дожидаясь полного выхода его из строя, рекомендуем отремонтировать его, заменив некоторые элементы из ремкомплекта. Учтите, что с его помощью можно устранить лишь мелкие неисправности (например, течь тормозной жидкости).

В случае же, если было повреждено зеркало цилиндра, то есть, на нем появились царапины, раковины или другие повреждения, то он становится неремонтопригоден. Единственный выход в таком случае — его полная замена.

Ремонт и замена ремкомплекта главного тормозного цилиндра

После того, как вы выяснили причину поломки, вам необходимо купить ремкомплект главного тормозного цилиндра. Они делятся на два основных типа — полный и неполный. Для некоторых машин необходим дополнительно специальный ключ (например, для ВАЗ 2110). В комплект полного набора входят: пластиковые конуса для монтажа новых манжет на тело поршней, шайбы, пружины, пыльники, все необходимые манжеты. Если комплект неполный, то в него, как правило, входят лишь манжеты ГТЦ.

Как же поменять ремкомплект главного тормозного цилиндра? Алгоритм выполнения работ следующий:

Ремкомплект ГТЦ к ВАЗ 2108-2109

1. Снять минусовую клемму с аккумулятора и клеммы с бачка тормозной жидкости. Это делается для того, чтобы электронный блок управления в дальнейшем не вывел сообщение об ошибке.
2. Далее необходимо слить из системы рабочую жидкость. Делается это с помощью медицинского шприца и трубок. Некоторая жидкость все же останется в системе, поэтому приготовьте заранее ветошь для устранения потеков. Все отсоединенные трубопроводы необходимо “заглушить”.
3. После этого нужно приступить к снятию непосредственно ГТЦ. Этот процесс буквально незначительно будет отличаться для каждой модели автомобиля, поэтому невозможно дать определенных рекомендаций в рамках одной статьи, но одно можно сказать с уверенностью, что прикручен к вакуумнику лишь двумя шпильками.

Дальнейший ремонт главного тормозного цилиндра необходимо проводить на рабочем столе (верстаке). Как показывает практика, капитальный ремонт ГТЦ в условиях гаража невозможен или не приносит желаемых результатов. Поэтому ограничимся рассмотрением случая замены резиновых уплотнителей из ремкомплекта тормозного цилиндра.

• Для демонтажа необходимо открутить стопорные и крепежные болты механизма. После чего разобрать корпус. Делать это нужно аккуратно. чтобы имеющиеся внутри пружинки не разлетелись в стороны.
• Все старые резиновые уплотнения и манжеты удалить из корпуса, после чего почистить их посадочные места от возможной грязи и пыли с маслом.
• При сборке все новые резиновые уплотнения необходимо смазать используемой тормозной жидкостью (желательно новой). А медные кольца под стопорными болтами лучше заменить на новые. Крепежные и стопорные болты лучше покрыть медной смазкой (спреем или пастой) с тем, чтобы в дальнейшем при необходимости они не прикипели и их можно было без труда выкрутить.

Замена ремкомплекта главного тормозного цилиндра

Использование ремкомплекта для ГТЦ ВАЗ

Сборка и установка цилиндра на место выполняется в обратном порядке. Не забудьте накинуть клемму на аккумуляторную батарею. В систему обязательно заливать новую рабочую жидкость (ею же смазывают новые резиновые уплотнительные детали), после чего выполняется прокачка тормозной системы с тем, чтобы выгнать из нее воздух.

Производители ремкомплектов

Популярными производителями ремкомплектов главного тормозного цилиндра, используемые на территории нашей страны, являются следующие компании:

• АОЗТ “Волжскрезинотехника”. Предприятие производит ремкомплекты для отечественных автомобилей — “Жигулей”, “Москвичей” и других популярных марок (на Москвич 2140 состоит из 3-х пар манжет каждая из которых имеет свой кат. ном. 412-3505045, 042 и 036).
• FENOX Global Group (Беларусь). Компания производит широкий ассортимент ремкомплектов для отечественных и зарубежных автомобилей. В частности, для ВАЗ-2101, 2106, 2107 и ВАЗ-2121 каталожный номер ремкомплекта ГТЦ — KPT1963C3, цена ремкомплекта 1,3. 1,7$. А для Москвича 2140-3505032.
• ПАО “Балаковорезинотехника”. Производитель резинотехнических изделий, выпускающий более 6000 наименований и обеспечивающий бесперебойную работу автоконвейеров ВАЗа, КамАЗа, ГАЗа (каталожный номер для ремкомплекта ГТЦ автомобилей ВАЗ 2108-09 — 21080350503300, ремкомплект от производителя, цена — около 1$).
• Компания “Базальт”. Российский производитель, выпускающий ремкомплекты ГТЦ для отечественных автомобилей.
• SEIKEN. Производитель из Японии, выпускающий ремкомплекты, в основном, для японских автомобилей (например, HONDA, каталожный номер комплекта — SK62811, цена ремкомплекта главного тормозного цилиндра — 16. 18$).
• Aisin Seiki Co Ltd (или просто Aisin). Еще одна японская компания, производящая комплектующие для автосборочных производств. Много продукции производит для Toyota.
• SEGURIDAD INDUSTRIAL, S.A (SEINSA), Испания. Производит продукцию, в том числе ремкомплекты ГТЦ под ТМ AUTOFREN. Используются во многих европейских автомобилях. (например, каталожный номер набора — D1298, цена — 2. 3$).
• Компания DELPHI, США. Ее ремкомплекты используются как на американских, так и европейских машинах (например, Mercedes).
• ATE, Германия. Производит ремкомплекты для европейских автомобилей (например, каталожный номер 03037030232, цена ремкомплекта ГТЦ — 20. 25$).

Хотелось бы напомнить что.

С помощью ремкомплекта ГТЦ можно устранить лишь незначительные неисправности в его работе — течь тормозной жидкости, плавность работы педали, регулировку тормозной системы. Если же цилиндр поврежден физически, то в большинстве случаев он подлежит полной замене, и к сожалению, заменой манжет тут не обойтись.

По окончанию проведения работ по замене ремкомплекта главного тормозного цилиндра не забудьте выполнить прокачку тормозной системы, чтобы обеспечить ее герметичность и отсутствие в ней воздуха. А перед выездом на дорогу попробуйте эффективность работы тормозной системы неподалеку от гаража, соблюдая при этом правила безопасности.

Ремонт главного тормозного цилиндра своими руками

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Устройство главного тормозного цилиндра

Тормозная система автомобиля сегодня – это сложнейшая система механических и электронных узлов и деталей, которые предназначены для замедления движения или остановки транспортного средства. Тормоза — это наша безопасность, поэтому своевременное обслуживание и ремонт тормозной системы – по умолчанию приоритетное понятие.

Основным звеном в тормозной системе является главный тормозной цилиндр.

Ремонт главного тормозного цилиндра естественным образом подразумевает знание его устройства. Являясь главным механизмом, приводящим в действие тормоза, главный тормозной цилиндр, по сути, устроен просто. Как и всё гениальное.

Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Перед тем, как начинать ремонт тормозного цилиндра, необходимо знать, что узлы первичного и вторичного поршней не разбираются, а меняются в сборе новыми.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Порядок ремонта или замены узлов и механизмов

Вообще-то по наблюдениям и оценкам специалистов, ремонт главного тормозного цилиндра в гаражных условиях редко приводит к желаемому результату – повышение эффективности тормозов.

Рекомендация проста – проще заменить главный тормозной цилиндр в сборе, если речь не идёт лишь о замене резиновых уплотнителей.

При замене бачка главного тормозного цилиндра рекомендуется менять уплотнительные прокладки, предварительно слегка смазав их тормозной жидкостью.

При полной замене, или демонтаже для ремонта главного тормозного цилиндра, предварительно откачайте тормозную жидкость из бачка и заглушите трубопроводы.

Категорически запрещается ремонтировать регулятор давления главного тормозного цилиндра. Характеристики регулятора установлены производителем при изготовлении, поэтому регуляторы давления меняются в комплекте.

После ремонта тормозного цилиндра не забудьте провести прокачку тормозной системы.

Удачи вам при проведении ремонта главного тормозного цилиндра.

Переборка главного тормозного цилиндра

WEB garage

Ремонт главного тормозного цилиндра автомобилей Honda.

Владельцы «укатанных автомобилей» частенько встречаются с проблемой провала педали тормоза. Первое что пытаются сделать в данном случаи, это прокачать тормоза. Иногда это действие помогает, а если нет, то дело как правило заканчивается ремонтом или заменой главного тормозного цилиндра. Главный тормозной цилиндр содержит трущиеся части, а именно шток с манжетами выполняющий роль поршня заключенного в цилиндр из легкосплавного металла. Износу подлежат уплотняющие манжеты, при износе манжета увеличивается отклонение несущего штока на котором расположены манжеты, и шток начинает тереть своей металлической частью поверхность цилиндра. По уму в данном случаи надо сразу менять цилиндр в сборе. Но если эту процедуру произвести в качестве запланированного ремонта, то замены узла в сборе можно избежать. Как правило подобные проблемы возникают из-за не желания проводить периодическое обслуживание тормозной системы. Некоторые производители автомобилей рекомендуют замену тормозной жидкости раз в год, но на практике мало кто ее меняет в течении всего срока эксплуатации автомобиля.

Тормозная жидкость, это гигроскопичная жидкость передающая усилие созданное в главном тормозном цилиндре на поршни тормозных суппортов. Так как в тормозной системе присутствуют трущиеся детали, то присутствует и выработка которая разносится по системе тормозной жидкостью. К тому же со временем тормозная жидкость теряет часть своих свойств в связи с чем, снижается температура кипения жидкости и смазочные свойства. Причиной износа манжетов поршня тормозного цилиндра является и естественное старение резины. Резина со временем теряет эластичность, становясь дубовой и не поддатливой на сдавливание. Так что дешевле заранее заменить резинки чем в дальнейшем искать узел целиком.

Работы по замене.

Для начала Я заказал оригинальный рем комплект главного тормозного цилиндра и приобрел качественную тормозную жидкость для полной замены ее в тормозной системе. Перед разборкой следует помнить, что тормозная жидкость — гигроскопична и разъедает краску автомобиля на ура, потому следует быть осторожным при работе и следить чтоб не было капель и потеков. Так же следует соблюдать чистоту при работе с деталями тормозной системы, не допуская попадания пыли и грязи. Для начала отсасываем медицинским шприцом тормозную жидкость из бочка тормозного цилиндра. Далее снимаем все детали находящиеся около главного цилиндра, что обеспечит свободный доступ к обслуживаемому узлу. Теперь необходимо открутить гайки трубок тормозной системы. Для этого скорей всего понадобится либо специальный накидной ключ с прорезью, либо пассатижи с зажимом, так как обычным накидным ключом данные гайки открутить практически не возможно. Дальнейшее снятие цилиндра затруднений не составит.

После снятия, промываем детали от грязи и приступаем к разборке.

Со стороны штока снимаем стопорное кольцо и аккуратно вытягиваем шток со всеми его прелестями.

Осматриваем детали на ремонто пригодность.

В данном случаи есть не большие признаки задира обоймы поршня, но при осмотре внутренней поверхности цилиндра износа не обнаружено, следовательно меняем резинки и собираем заново. Внимание: необходимо запомнить или зарисовать направление уширения манжетов, так как не что не препятствует их не правильной установке.

При сборке используем смазки входящие в ремкомплект.

После сборки узла проверяем свободность хода поршня, ход должен быть ровный, без заеданий. Теперь можно установить узел «по месту жительства» и произвести заливку жидкости с последующей прокачкой тормозной системы.

Что изменилось после замены манжетов? Изменилась реакция на резкое нажатие на педаль тормоза. К примеру — при имитации системы ABS , прерывистое резкое нажатие на педаль тормоза во время торможения на скользкой дороге, колеса стали немного резче фиксироваться в блокировку причем уверенность тормозной системе стала гораздо больше. Остальные параметры, такие как эффективность торможения, реакция на разное усилие нажатия на педаль не изменились.

Ремонт главного тормозного цилиндра (ГТЦ) с ABS (отчет о переборке с номерами ремкомплектов)

quantum

все на тальке

• 06.11.2009

сразу извиняюсь за малое количество фоток-неудобно как то фотографировать, когда у тебя руки все в тормозухе

речь пойдет о ГТЦ диаметром 23,8 мм 1H1 698 019 A или ATE 10.6123-0674.3, что не делает менее дешевым, ремкомплекта на него как такового нет, посему пришлось порыться в магазине в поисках подходящих манжетов. итак для данного цилиндра нам понадобится два ремкомплекта за номерами D1128 и D1474 по AUTOFREN (SEINSA) из первого используем рабочие манжеты, из второго так сказать «запорную арматуру»

процесс снятия у установки опускаем, т.к. сам я этого не делал-мне принесли лишь сам ГТЦ-сколько в нем было грязи и ржавчины-просто ужас

итак приступим к процессу разборки (фотки делал уже когда собирал), для того чтобы снять стопорное кольцо-сверлим сбоку цилиндра небольшое отверстие, вставляем в него выколотку и выбиваем кольцо. далее снимаем запорное кольцо, сальник и первый поршень. (вон он там на заднем плане, вместе со стопором)

далее для извлечения второго поршня

нам понадобится вынуть стопор,

который заодно является упором для перепускного клапана-находится он под пластиковой шайбочкой

и аккуратно вынимается круглогубцами, при этом надо немного надовить на сам поршенек. все-цилиндр разобран, приступаем к его чистке, отмывке и приведению к более менее божеский вид.

с первого поршня сначала снимаем манжету, потом аккуратно стягиваем сетчатый фильтр (сидит довольно плотно), находящийся по стальным полукольцом. второй поршень посложнее будет (сами увидете) потому корячить в плане посмотреть что там есть не стал, а немного отогнул лепестки, прижимающие манжету и снял её.

ну замена манжеты на первом поршне не составляет никакого труда-на второй поршень манжеты одевал с помощью обычного провода-пропустив его в кольцо манжеты, а потом просто вынув. лепестки потом подогнул обратно.

сборку производим в обратном порядке, стопорное кольцо ставим новое, из второго ремкомплекта, уже с обычными ушками и отверстиями для снятия-установки. в принципе все

зы.машинка уже катается и прекрасно оттормаживается.

переборка главного тормозного цилиндра на Монтерее

• Авторизуйтесь для ответа в теме

#1 Valentino

Прикрепленные изображения

• Наверх

#2 AnM

• Наверх

#3 p-taurus

1. В каталогах почему то ремкомплект гтц идет в сборе, только без бачка (и цена соответственно почти как за новый гтц в сборе), но насколько я понял должен быть и оригинальный ремкомплект там где только резинки. Если всё таки есть, подскажите пожалуйста номер такого ремкомплекта на Монтерея. Диаметр поршня 25,4 мм.Нашел тему со списком цилиндров и ремкомплектов, но там не такие как у меня.2. Чем можно выкрутить цилиндр, который на фото отмечен стрелкой?

• Наверх

#4 Axl

РЕМКОМПЛЕКТЫ OEM 25,4 mm 1″ISUZU 8-94327254-1 ISUZU 8-94454563-0 Frenkit 125026 Frenkit 125054 = 125026 Basic Parts Seinsa D1416

• Наверх

#5 p-taurus

seinsa D1777 — 25.4 мм. — 120руб. в России (экзист)Да и по твоей ссылке:- не оно?

• Наверх

#6 Axl

• Наверх

#7 Valentino

Разобрал таки?А у меня пока затихло . не беспокоит . но 7-м чуйством понимаю, что звоночек все-таки был . Народ вродь говорил, что эти резинки можно подобрать. Бывают такие наборы резиночек .. на штырьках в магазинах в пластмассовом чемоданчике торчат .. по размерам отсортированы. Не пробовал поискать?

Да и по твоей ссылке:РЕМКОМПЛЕКТЫ OEM 25,4 mm 1″ISUZU 8-94327254-1ISUZU 8-94454563-0Frenkit 125026Frenkit 125054 = 125026 Basic PartsSeinsa D1416- не оно?

• Наверх

#8 p-taurus

Может таки снимешь этот вопрос, а?

• Наверх

#9 negrupo

Ага, разобрал. Поршни как новые Даже грязи никакой тама не было. Теперь хочу резинки сменить.Поздравляю! Видать само исцелился. А я уж 3 штуки сменил и все текут сцуки, тока с разной степенью текучести. Подобрать не пробовал, хотелось оригинальные резинки, но их как я теперь понимаю не бывает.А на сколько хватает неоригинальных?Дело в том что там ещё резинки в глубине стоят, и без снятия этого цилиндра их не достать.там другая конструкция гтц

• Наверх

#10 Valentino

У siensa точно есть для такого цилиндра тока он не полный. Наверно потому что остальное нет необходимости менять номер утром уточню.

• Наверх

#11 Axl

ни понял. я про то что экзист такой номер не возит.

• Наверх

#12 p-taurus

• Наверх

#13 Axl

• Наверх

#14 p-taurus

А попробуй с VIP’a разлогиниться. Ибо у нас даже без регистрации показывает цену и наличие.Типа, не к лицу VIP покупать всякий там неоригинал? :lol:P.S. Хм, нижегородским VIP доступно

• Наверх

#15 AnM

• Наверх

#16 У170

Такой же цилиндр потек между ГТЦ и ваккумником, три манжеты вытащил, а четвертую, которая в самой глубине не рискнул, боюсь, что не вставлю обратно. Резьбовую часть не разбирал. Сегодня поеду в магаз, где резинки рассыпухой продают.

1. Две манжеты (первая и третья по счету от наружного края) со скошенными краями (типа фаски под 45 градусов), а третья манжета (по счету от края вторая) без фаски с прямым плечиком. Четвертая, которую не доставал, прямая или с фаской?

2. Есть ли смысл разбирать резьбовую часть для замены резинки (на фото в первом посте вижу под ней резиновое кольцо)? Могло из-за неё сочиться тормозуха)? Заменить её до кучи, коли туда полез, или ну её нах, т.е. не тревожить?

Ремкомплект 1777 заказал через экзист, но он придет через пять дней и в нем нет большого колечка

А на рыбалку в выходные охота из города свалить

• Наверх

#17 RusMarshal

• Наверх

#18 У170

В прошлое лето менял манжеты в ГТЦ. не помогло. Собрал по образу и подобию, поездил на площадке — всё хорошо. А на дороге педаль в пол стала проваливаться. Плюнул и купил новый.

Четвертая манжета прямая или с фаской? Колечко под резьбовой частью менял?

• Наверх

#19 AnM

все манжеты были принципиально одинаковой конструкции . только разные размеры

• Наверх

#20 RusMarshal

Четвертая манжета прямая или с фаской? Колечко под резьбовой частью менял?

Школа авторемонта – Ремонт автомобиля своими руками

Замена и ремонт главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

Есть две основные причины для замены или ремонта главного тормозного цилиндра (ГТЦ). Первая, его течь. Следы утечки тормозной жидкости хорошо видны на вакуумном усилителе или при отсутствии вакуума, в салоне автомобиля. Вторая причина, «мягкая» и не эффективная педаль тормоза. Вторая причина становится актуальной только после проверки исправности рабочих тормозных цилиндров задних и передних колес, и всех тормозных трубок и шлангов. Если Вы столкнулись с похожими проблемами и Вы счастливый обладатель автомобиля Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, то данная статья по замене и ремонту главного тормозного цилиндра будет Вам интересна. Сразу могу сказать, что данная работа не сложна, требуется только Ваше желание, время и внимательность. Так что, читайте дальше и принимайтесь смело за дело)))

С запчастями в этом случае все просто. Если у Вас стандартный вазовский главный тормозной цилиндр , то покупаем ремкомплект балаковского производства (фото 1). В том случае, если главный тормозной цилиндр уже менялся и был установлен ГТЦ фирмы Fenox или Базальт , то тогда на авторынках ищем ремкомплекты этих производителей (фото 2 и 3). Дело в том, что беларусский производитель (фенокс), а в последствие и Базальт, изменили (или как считают инженеры данных предприятий – улучшили) всего лишь один манжет (отвечающий за герметичность цилиндра), смотрим фотографию 4 (справа стандарт, слева фенокс). Вот из-за этого манжета и необходимо покупать фирменный ремкомплект. Правда, стоит отметить отличную комплектацию ремкомплектов от Базальт (эти ремкомплекты подходят к Феноксу), производитель как говориться позаботился о мелочах.

Плюс ко всему, замена или ремонт ГТЦ это дальнейшая прокачка и замена всей тормозной жидкости. Так что, покупаем тормозную жидкость в обязательном порядке. Хотя в тормозной системе всего 0.4 литра жидкости, я советую взять с запасом 0.8-1 литра тормозной жидкости DOT-4 . При желании сможете еще и сцепление прокачать))).

По инструменту … Для замены и ремонта главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика Вам понадобятся – ключи на 10, 12, 13, маленькая отвертка, специальный ключ для откручивания штуцеров тормозных трубок.

А теперь беремся за работу! Описание и фотоотчет замены и ремонта главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

Грушей или шприцом отбираем тормозную жидкость с бачка тормозного цилиндра. Ключом на десять откручиваем гайку крепежа пластмассового бачка (фото 5). Специальным ключом откручиваем штуцера тормозных трубок (фото 6). Концы тормозных трубок можно заглушить резиновыми пробками (фото 7).

Далее, ключом на 13 откручиваем две гайки и отсоединяем главный тормозной цилиндр от вакуумного усилителя тормозов (фото 8). Выводим бачок с крепежной скобы и снимаем главный тормозной цилиндр с автомобиля.

Дальше, читают только те, кто собрался ремонтировать главный тормозной цилиндр , а не менять его целиком))).

Для удобства можем отсоединить тормозной бачок от ГТЦ. После этого, можно по очереди откручивать стопорные винты. Сначала откручиваем стопорный винт первый от пробки цилиндра, откручивая второй винт, придерживаем поршень от «вылета» (фото 9).

Поршень привода передних тормозов «выскачет» с цилиндра без проблем. А вот второй поршень (привод задних тормозов) с манжетами придется вытряхнуть с тормозного цилиндра. Все, что удалось достать с тормозного цилиндра, последовательно раскладываем. Картина у Вас должна получиться, такая же, как и на фотографии 10. Более детально составляющие механизма ГТЦ изображены на фотографии 11 и рисунке 12. Что должно Вам помочь правильно собрать детали главного тормозного цилиндра.

Устройство главного тормозного цилиндра автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика: 1 – корпус цилиндра; 2 – стопорная шайба; 3 – штуцер; 4 – уплотнительная прокладка; 5 – уплотнительная шайба; 6 – стопорный винт поршня; 7 – возвратные пружины поршней; 8 – чашка; 9 – прижимная пружина уплотнительного кольца; 10 – уплотнительное кольцо; 11 – распорное кольцо; 12 – поршень привода задних тормозов; 13 – шайба; 14 – поршень привода передних тормозов.

После того, как внутренности вынуты, осматриваем состояние зеркала в самом цилиндре (фото 13). При наличии следов коррозии, глубоких царапин и раковин на зеркале, следует выкинуть ГТЦ в металлолом. Так как дальнейший ремонт будет нести кратковременный результат, и цилиндр проработает еще неделю, две или месяц, и напомнит о себе вновь.

Если с цилиндром все ок, то тогда можно приступать к замене манжетов (фото 14). После того, как все манжеты поменяны, можно заправлять поршеньки с пружинами в корпус, предварительно смазав манжеты тормозной жидкостью. Устанавливаем стопорные винты. При помощи отвертки (имитируем нажатие педали) проверяем работу цилиндра.

Закрепляем патрубки бачка и устанавливаем ГТЦ на автомобиль. Гайки тормозных трубок не затягиваем, заливаем в бачок тормозную жидкость и ждем, когда она начнет проходить через штуцера. Сначала жидкость будет выходить с пузырьками воздуха, а когда жидкость пойдет без пузырьков, можно затягивать штуцера. При благоприятных условиях тормозную систему после этого можно не прокачивать. И если все-таки систему придется прокачать, то сделать это будет значительно проще.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

• Замена помпы на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
• Замена охлаждающей жидкости (антифриза или тосола) в автомобиле ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
• Замена масла и масляного фильтра в двигателе на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули, Классика

Комментарии

(

9

)

Показано комментариев: 4 .
Всего: 4 .

Саня

Подскажите, пожалуйста, из-за чего могут клинить передние тормоза? По деталям: поменял гтц, задние цилиндры, шланги, трубки колдуна выкинул уже давно. А ещё поменял правый суппорт (подогнали новенький) всё равно клинят оба колеса, но правда только после длительных поездок. Буду рад подсказке, заранее благодарю)))

Может ещё шток вакуумного усилителя тормозов проверить и отрегулировать? Шток над плоскостью вакуумного усилителя должен выступать на 1-1.5 мм.

3

Виталий

21 июля 2017 18:53

#

Не растормаживаются тормоза, причина – не возвращается поршень главного, из-за того, что регулировочный винт, на вакуумном усилителе выкручен многовато, надо завернуть его на пол оборота – оборот, или больше, но без фанатизма и будет всё хорошо. Для проверки этого дефекта делаем следующие: когда зажало тормоза, откручиваем гайки крепления главного к вакуумному, миллиметра на четыре-пять, садимся в машину и несколько раз жмем на педаль, если тормоза отпустили, то причина в гайке регулировочной вакумника, которая давит на поршень главного.

3

виктор

31 мая 2018 11:46

#

Нет зазора между штоком и поршнем в цилиндре. На штоке есть регулировочный винт. Зазор 0.5мм.

1

Руслан

28 сент. 2018 15:53

#

1) регулируй вылет штока педали

3) клинит поршни в суппортах

И запомни: новое – не всегда значит, что хорошее. Говоря о жигах – вообще не экономь**

Сергей

в моем случае, после снятия главного тормозного цилиндра, оказалось, что на нем нет защитного колпачка, вообще нет, на заводе не поставили!

Поэтому края цилиндра были сильно коррозированы вплоть до уплотнительного кольца, отсюда и течь. Заправить новое колечко не удалось – края от ржавчины неровные – закусился ободок на кольце. Пришлось менять целиком.

Алексей

Артем

Ремонт главного тормозного цилиндра

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• педаль тормоза проваливается, торможение начинается в самом конце её хода
• слишком короткий ход педали
• требуется прикладывать усилие, чтобы авто начал тормозить
• колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы , но сделать предварительную оценку можно по уточняющим симптомам:

1. Отклик тормозной системы на нажатие педали заметно снизился.
2. Требуется со всей силы давить на педаль, чтобы авто остановилось.
3. Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы . Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
2. Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
3. Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра , не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ?

Существуют три распространённые причины поломки ГТЦ:

1. В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
2. Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
3. Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ ?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ – полный и неполный. В полном комплекте есть:

• защитный колпачок для самого ГТЦ;
• колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Главный тормозной цилиндр

Конструкция и принцип работы главного тормозного цилиндра (ГТЦ) на любом автомобиле с вакуумным усилителем тормозов (ВУТ) одинаковы. Именно ГТЦ обеспечивает необходимое давление тормозной жидкости, поэтому эффективность тормозов напрямую связана с его состоянием.

Устройство главного тормозного цилиндра

Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.
