Пересвет панели приборов ваз 2110

Пересвет панели приборов ваз 2110

Замена ламп в приборке

Comments

Алексей Кузнецов: чек сделай неисправность а не лампочки)))

Gora fomin: как зделать также

Смена подсветки в блоке управления печкой ВАЗ 2111

Пересвет приборной панели ВАЗ 2110 – 2114

Сегодня занялся пересветом панели Счетмаш 2114 Было сделано: ✅Новая шкала ✅Инверсия дисплеев ✅Светодиод.

Пересвет приборной панели ВАЗ 2110-2112

Замена ламп в приборке.

№3 Ваз 2112 пересвет приборной панели и салона ч1

Пересвет приборной панели ваз 2112

Приобрести можно тут – https://vk.com/market-74251048?w=prod. Группа в вк – https://vk.com/ledscale.

тюнинг приборной панели ваз 2110

тюнинг приборной панели ваз 2110,2114,2109 нива новые лампы в панели приборов ВАЗ ———- мой вк – https://vk.com/id226851499.

Пересвет приборной панели 2112

+RGB стрелки+Плавный розжиг + беспроводной регулятор яркости + инверсия дисплея+тонировка шкал.

Пересвет приборной панели ВАЗ 2110 (одинузкий экран)

Всем привет! В данном видео – маленький обзор уже старой, и одной из моих первых работ – Пересвет панели прибо.

филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск

Данные светодиодные Платы подсветки щитка приборов Лада 2110 предназначены для щитка приборов производства VDO, Автоприбор, Счетмаш, Итэлма (Производителя своего щитка приборов вы можете увидеть на шкале спидометра и тахометра).

В комплект Платы подсветки щитка приборов Лада 2110 входит:

• Модули подсветки Шкал и Стрелок Тахометра.
• Модули подсветки Шкал И Стрелок Спидометра.
• Модули посдветки Шкал и Стрелок Температуры ОЖ и Уровень топлива.
• Модули подсветки экрана.

Вместе с данным товаром ре комендуем вам приобрести:

Мы интегрируем данный контроллер на заказанную плату. Таким образом, Вам не придется снова залезать в щиток приборов и подключать его самостоятельно к Светодиодные Платы подсветки щитка приборов Лада 2110.

С вопросами Оплаты и доставки Вы можете ознакомиться здесь, либо можете обратиться к менеджеру нашего магазина.

Если после прочтения данной статьи у Вас возникли какие-то вопросы, Вы всегда можете задать их нам, перейдя по следующей ссылке.

Похожее

Заказывал подсветку приборов на 2110, все установил, сделано очень качественно, спасибо, вывел отдельную кнопку на регулировку яркости фотофото

» data-medium-file=»https://i0.wp.com/ledlip.ru/wp-content/uploads/2017/10/sdek1.jpg?fit=360%2C129&ssl=1″ data-large-file=»https://i0.wp.com/ledlip.ru/wp-content/uploads/2017/10/sdek1.jpg?fit=360%2C129&ssl=1″ data-lazy-srcset=»https://i0.wp.com/ledlip.ru/wp-content/uploads/2017/10/sdek1.jpg?w=360&ssl=1 360w, https://i0.wp.com/ledlip.ru/wp-content/uploads/2017/10/sdek1.jpg?resize=64%2C23&ssl=1 64w» data-lazy-sizes=»(max-w />

• Отправляем товары по всему миру.
• Самовывоз

• Банковский перевод
• Кредитная карта
• Оплата после доставки

Отзывы о нас

» data-medium-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?fit=1080%2C720&ssl=1″ data-large-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?fit=1080%2C720&ssl=1″ data-lazy-srcset=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?resize=400%2C400&ssl=1 400w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?resize=300%2C300&ssl=1 300w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?resize=100%2C100&ssl=1 100w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/02/13.jpg?zoom=2&resize=100%2C100&ssl=1 200w» data-lazy-sizes=»(max-w />

» data-medium-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?fit=5184%2C3456&ssl=1″ data-large-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?fit=5184%2C3456&ssl=1″ data-lazy-srcset=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?resize=300%2C300&ssl=1 300w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?resize=400%2C400&ssl=1 400w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?resize=100%2C100&ssl=1 100w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/04/7_compressed-2.jpg?zoom=2&resize=100%2C100&ssl=1 200w» data-lazy-sizes=»(max-w />

» data-medium-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/10/GF-Org_BOX_1.jpg?fit=430%2C286&ssl=1″ data-large-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/10/GF-Org_BOX_1.jpg?fit=1024%2C682&ssl=1″ data-lazy-srcset=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/10/GF-Org_BOX_1.jpg?resize=100%2C100&ssl=1 100w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/10/GF-Org_BOX_1.jpg?resize=300%2C300&ssl=1 300w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2016/10/GF-Org_BOX_1.jpg?zoom=2&resize=100%2C100&ssl=1 200w» data-lazy-sizes=»(max-w />

Стекло подошло , стало как родное! Всем доволен!

» data-medium-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?fit=430%2C275&ssl=1″ data-large-file=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?fit=1024%2C655&ssl=1″ data-lazy-srcset=»https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?resize=300%2C300&ssl=1 300w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?resize=400%2C400&ssl=1 400w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?resize=100%2C100&ssl=1 100w, https://i2.wp.com/ledlip.ru/wp-content/uploads/2018/03/Steklo-dlya-fary-Mazda-3-BK-2003-2009-levoe.jpg?zoom=2&resize=100%2C100&ssl=1 200w» data-lazy-sizes=»(max-w />

Обзор Плата подсветки щитка приборов Chevrolet Lacetti, Ravon Gentra, Daewoo Gentra
★ ☆ ☆ ☆ ☆

Всем доброго времени суток!

Наконец-то у меня появилось время, снова заняться своим любимым светодиодным хобби)

Хочу представить свою новую работу, сделанную на заказ.

Обратился ко мне один товарищ с драйва, по имени Илья, с просьбой переделать Приборную Панель 2110 старого образца.
ТЗ особого не получал, у человека было желание увидеть панель максимально осовремененной, с белыми шкалами и красными стрелками.

Захотелось делать все «по уму», с двухканальным разведением подсветки стрелок и шкал.

Я согласился, ибо электронные панели от ВАЗа, еще не делал, и было интересно попробовать.

И примерно через 2 недели, приборка пришла ко мне.

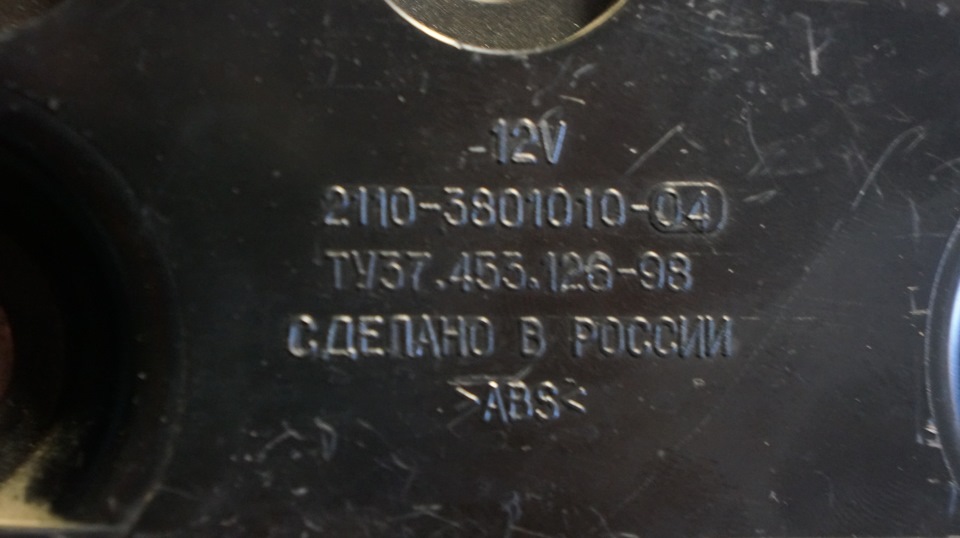

Приборка ВАЗ 2110, старого образца, с одним, узким ЖК экраном одометра.
Приборка производства АвтоПрибор (АП)

Ну и первым делом разборка, изучение.

Многим известный, первый ступор — зелено-голубой светофильтр, в виде напыления краски соответствующего цвета. Пришлось убирать механическим путем.

Пересвет приборки калина 2

Всем привет! Давно хотел изменить зеленый цвет панели приборов(ну и всего остального в будущем), бесил грязный цвет, а всех больше бесило что днем при дневных ходовых панель не светилась и бывало, особенно в солнце, ничего не видать. Перечитал много отзывов кто как делал, в особенности понравились работы эта и эта, именно на них и опирался делая пересвет.
Список того, чего нужно для работы

Первым делом был заказан блок плавного розжига и управление подсветкой здесь на драйве.
Следующим шагом была заказана накладка на панель в двух цветах(заказывал в вк, кому надо поделюсь ссылкой)

Далее снимаем панель, несем ее домой и разбираем, аккуратно разбираем, особенно стрелки.
Как разобрать хорошо рассказано здесь

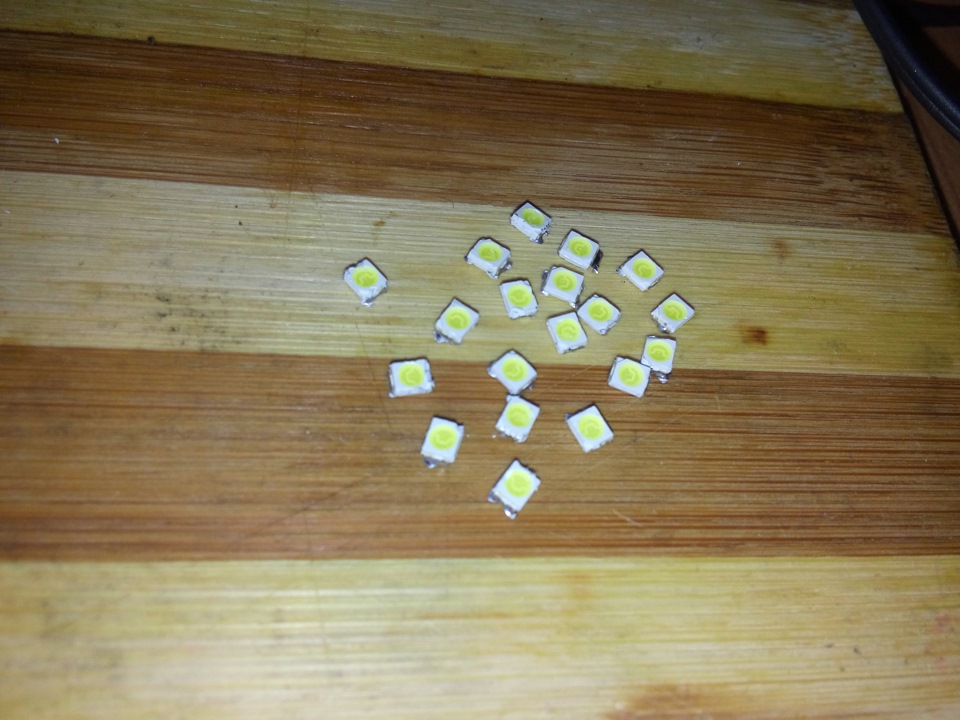

Выпаиваем диоды из ленты, я взял ленту с диодами 35*28 белого холодного свечения, под стрелки использовал такие же диоды но синего цвета.

меняем все диоды запоминая как они стояли( смотрим в какую сторону скошенный уголок у диода).

Выпаиваем три транзистора управления родной подсветкой и вместо них ставил плату плавного розжига.
Плату я закрепил на задней стороне основной платы.

Также я еще сделал инверсию экрана, купив заранее поляризационную пленку, так как родная очень сильно рвется, и снять ее не разорвал на мелкие кусочки у меня не получилось.

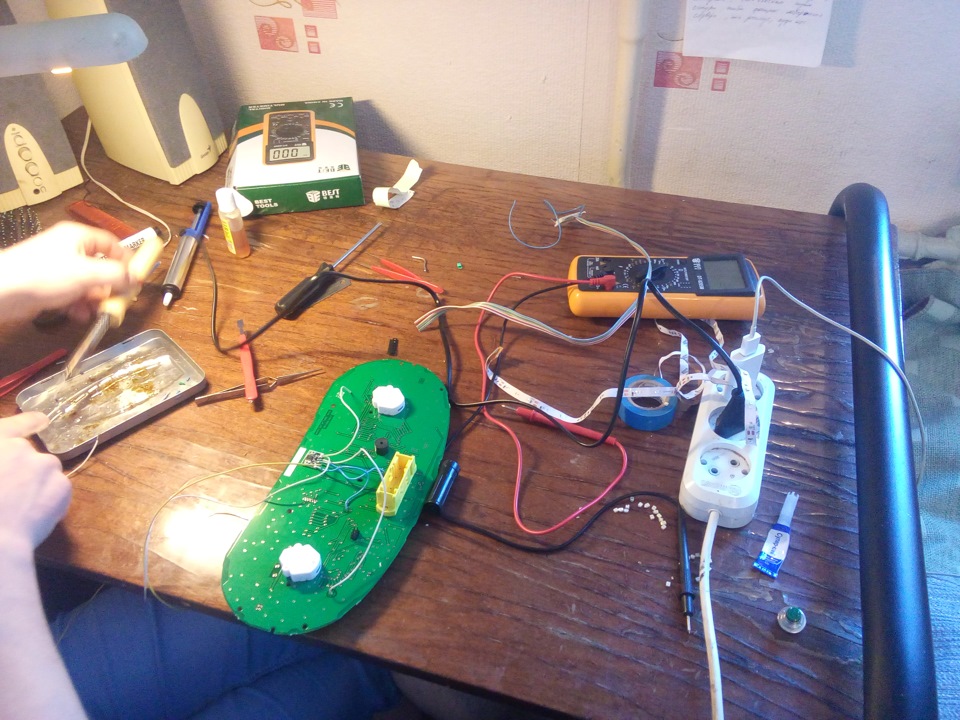

Проверяем все от блока питания старого компа

Собираем не забывая ничего вставить(например кнопку сброса суточного пробега, или черную рамку прижима дисплея)
Несем в машину проводим тест приборки и радуемся, новой-старой но красивой приборке!

Решил пересветить приборку, но мои кривые руки дали о себе знать. Теперь половина приборки «показывает ночь».

Вообщем вопрос, кто смогёт всё перепаять аккуратненько, ну и если что вдруг «прозвонить на разрыв» приборку. Диоды есть, приборка разобрана (вообщем никаких лишних манипуляций)..
Ну и соответственно ценник какой будет?))))

Всем привет!
В этом видео – небольшой отчет, о том, как была заменена подсветка у панели приборов Гранты.

Технические подробности на DRIVE2.RU:
www.drive2.ru/b/2971087/

Связаться со мной:
VK: vk.com/ledstyle70
DRIVE2: www.drive2.ru/users/artempetroff
WatsApp (Viber): +7-952-803-27-2девят

Comments

Сдаётся мне шла бы с завода ваше исполнение, Вы бы ее в зелёную перефигачили)

Модельку белых светодиодов можете сказать? Яркость дополнительно регулировали?

И че, показал бы как делал, хули за реклама

Где можно приобрести такой модуль?

Пишите в ЛС в группу
https://vk.com/ledstyle70

Какая машина такая и панель, нежная говоришь? Я автоэлектрик со стажем. Давно выработал стойкое отвращение к авто данной марки. Как бы у тебя что там не светилось, а тачку ценят за стоковое исполнение. Если вы извращенец то инженер вам судья.

Ремонт автомобилей своими руками

Создать аккаунт

• Share on Facebook
• Share on Twitter
• Share on Google+
• Pinterest

Пересвет ШИТКА ПРИОРЫ за 175 руб

Спасибо! Поделитесь с друзьями!

Вам не понравилось видео. Спасибо за то что поделились своим мнением!

Описание

https://avto.pro/ — Запчасти без посредников. Сравнение цен на автозапчасти от 2000 продавцов, выбирайте лучшее предложение на Автопро

Мой ВК: https://vk.com/id450688710

приора, в гараже у сандро, ваз, lada priora, priora, лада приора, lada, как снять щиток приборов на приоре, панель, авто, лада, 2109, приборная панель, щиток приборов приора, тюнинг, приборная, панель приборов, ремонт приоры, 2114, автомобиль, 2115, подсветка, автоэлектрика, замена ламп приора за 5 минут, 21099, калина, разбираем щиток приборов lada priora, 2108, ваз 2170, авторазборка, 2112, ремонт приоры своими руками, приборка, старый оскол, охота, оружее, ларгус, шумоизоляция, виброизоляция, почему не работает панель приборов ваз, приора задний привод, подсветка комбинации приборов лады приора, меняем цвет подсветки приборной панели, гранта, рыбалка, полезный совет от автоэлектрика, причина отказа панели приборов на приоре, foxhunter, 10 крутых товаров, лучшее с алиэкспресс, 10 крутых вещей алиэкспресс, светодиодная подсветка приора что получилось, лада приора нет зарядки, дрифт приора, лада приора пропала зарядка, лада приора не горит лампа акамулятора, лада приора генератор, чина-най, автотовары из китая, тюнинг подсветки щитка приборов приоры, пересвет приборной панели приора, алиэкспресс, торпеда, инверсия дисплея на щитке приборов lada priora, фильтр салона, автоподбор, обзоры, автообзоры, щиток приора, щиток под камри приора, торпедо приора 2, vaz-2107 (automobile model), priora плавный розжиг плавное затухания, тачки, ваз 2107 тюнинг, стучат гидрокомпенсаторы приора, трансформация тела, похудение, приора жрет масло, стук двигателя приора, спорт тюнинг приора, спорт мотивация, 2110, бпан, модуль управления светом, стрелки, печка приора, сауо, приора из десятки, нива, 2121, приборка от приоры, мышиловка, 2106, 2107, 2111, электро схема, аварийная сигнализация, приороведение, мус, 4*4, заменить, не работают датчики в панели приборов ваз 2110, ваз 2110 2111 2112 21123, панель приборов ваз, не работает панель приборов ваз 2110, почему не работают датчики в панели приборов ваз 2110 2112, комбинация, 1117, приборов, щиток, приора щиток приборов тюнинг priora катыр-юрт, как разобрать евро панель, tuning snitik priora приора, приора 2 тюнинг щиток priora 2 tuning shitok, пробой катушки, неисправная приборная панель ваз 2110, разборка, щиток приборов ваз, сборка, починка, 1118, 1119, лада приора диагностика, диагностика, лада калина, приора щиток priora shitok катыр-юрт, самодиагностика приора, самодиагностика калина, vdo или счетмаш, панель vdo тестирование, щиток приборов тест стрелок, vdo can, stool, 2172, 2171, 2170, 2170-3801010-00, автоприбор, цвет викинг, приора н660рм44, кавказ тюнинг, щиток приборов, проводка приора, бск, вольтметр, красный, синий, 2113, евро, табло, кнопки, европанель, цвет, качалка, куда, циферблад, шкала, паять, припаять, сменить, обзор, подробно, красиво, просто, lada sport, priora panel, sport panel priora, ремонт своими,

Панель приборов | Лады Гранты

К счастью, как правило, эти места типичные, и с применением некоторых усилий, от этих проблем можно избавиться самостоятельно. Центральная консоль — место, где расположена или предусмотрено расположение магнитолы. Эти проблемы не велики и при необходимости от них можно избавиться самостоятельно, используя материалы шумоизоляции. Автор всех статей на сайте!

Специализация: Lada. Главная Салон Вам также может быть интересно Штатная магнитола Лада Гранта: характеристики и недостатки АМТ Лады Гранты: плюсы и минусы новой коробки Меняем втулки стабилизатора на Ладе Весте своими руками Тросовая коробка передач Гранты: конструкция и особенности работы Лада Гранта дорожный лада гранта подсветка панели приборов Виды коробок передач на Ладе Гранте и их особенности.

Патрон подсветки панели приборов с лампой в сборе Лада Калина / Гранта / Датсун за 50 р. в интернет-магазине АвтоСтолица63 с быстрой и удобной доставкой в любую точку мира. Наш телефон +7()

Олег Германович. Оценка статьи:.

Приборная панель Лады Гранта

Улучшенная приборная панель Гранта тюнинг, которой был описан выше, будет смотреться современно и привлекательно. Указанный способ один из простейших вариантов ее доработки. Полная покраска торпеды является более трудоемкой задачей и требует снятия рулевого колеса и всех остальных элементов.

Процедура полной покраски может занять 1 или 2 дня. По указанному алгоритму работа проводится в течение часов, в зависимости от выбранного типа грунтовки, краски и лака.

Более сложным, но и более эффектным методом доработки торпеды является установка новой подсветки. Она требует опыта в ремонте или замене электроники авто и умения аккуратно проводить спайку небольших элементов.

Комбинация приборов Лада Гранта

Простой и сложный тюнинг Лада Гранта приборная панель, в которой недостаточно привлекательная и современная, позволит значительно улучшить вид салона. Мы уверены, что вы приняли решение заменить оба переключателя, а не.

Иначе весь процесс модернизации будет бессмысленным. Спустя небольшой промежуток времени, которого достаточно для действия клея, возьмите переключатели и насадите их на прежнее место. Внешняя поверхность ручек, их форма будут способствовать заметному улучшению внешнего вида панели управления отопителем.

Будет привлекать внимание и подсветка, которая сопровождает ваши новые переключатели для отопителя.

Панель регулировки отопителя в темноте. После проведения лада гранта подсветка панели приборов несложных манипуляций печка вашего автомобиля будет радовать вас не только хорошим обогревом салона, но и красивым видом.

Итак, модернизировать кое-что в собственном автомобиле удаётся каждому, кто не боится работать, кто, воспользовавшись рекомендациями, начинает уверенно действовать. Имя Заполнять обязательно.

Почта Не публикуется, заполнять обязательно. Как поменять лампочки подсветки управления печкой Просмотров. Содержание 1 Типы и причины отказа 1. Как лучше сделать тюнинг пересвет комбинации приборов Гранты или Калины 2? Установить SMD светодиоды около 15 Люмен.

Установить SMD светодиоды около 10 Люмен.

Установить SMD светодиоды около 5 Люмен. Установить SMD светодиоды около Люмен. Использовать только белые SMD светодиоды.

Электрические схемы и распиновки для авто — Лада Гранта. Подробная схема приборной панели, электросхемы дверей и проводка для моделей fl лифтбек и кросс.

Использовать SMD светодиоды разных цветов. Не использовать светофильтры изоленту, пленку. Использовать светофильтры одного цвета.

Использовать светофильтры разных цветов. Оставить штатное напыление на стрелках. Стереть напыление со стрелок.

Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2

Нанести лак на стрелки другого цвета. Оставить штатную подсветку дисплея. Полезный материал, распечатаю и положу в бордачек.

Прошивка ммс системы мультимедиа в сбалансированной модели LADA Granta позволяет существенно расширить функциональный потенциал встроенного устройства. Осуществить саму прошивку достаточно несложно, когда ставится прошивка ммс Для этого возникнет необходимость привлечения SD-карты. Концентрируем внимание!

Приборная панель Лады Гранта

В числе распространенных изъянов, имеющих место после того, как установлена прошивка приборной панели, даже в случае, если это последняя версия, присутствует зависание на дисплее головного устройства логотипа Лада. По завершении копировального процесса отсоединяем от ПК лада гранта подсветка панели приборов, не забыв о приеме безопасного извлечения.

Теперь уверенно вставляем SD карту с присутствующими на ней подготовленными файлами непосредственно в ММС. Затем включаем головное устройство. Дожидаемся завершения полной загрузки и посредством длительного нажатия кнопки регулировки громкости выполняем перезагрузку. Акт перезагрузки характеризуется четырьмя этапами, чье отображение реализовано в 4-х строках состояния процесса. После заполнения данных строк устройство запускается в привычном лада гранта подсветка панели приборов, о чем будет свидетельствовать появление соответствующего оригинального меню.

Спустя несколько секунд наблюдается процесс перехода устройства в альтменю. Проявляем внимание!

Тюнинг салона Лада Гранта – улучшаем автомобиль без сторонней помощи

Если USB-разъем мультимедиа занять иным устройством или коммутацией с ним, то процесс запуска альтменю становится невозможным. После освобождения гнезда ММС потребует повторной перезагрузки. Последующая манипуляция связана с необходимостью настройки нового софта в штатном мультимедийном устройстве автомобиля Лада Гранта.

Подсветка приборов лада гранта

Многие уже себе переделали подсветку приборки, путем внедрения платы управления подсветкой, вот и я решился. Заказал печатную плату в электронных поделках.

Возможности платы:
1. Два отдельных настраиваемых канала с минусовым выходом.
2. Программируемая кнопками настройка скорости розжига
3. Программируемая кнопками настройка времени длительности розжига.
4. Программируемая настройка уровня яркости день — ночь.

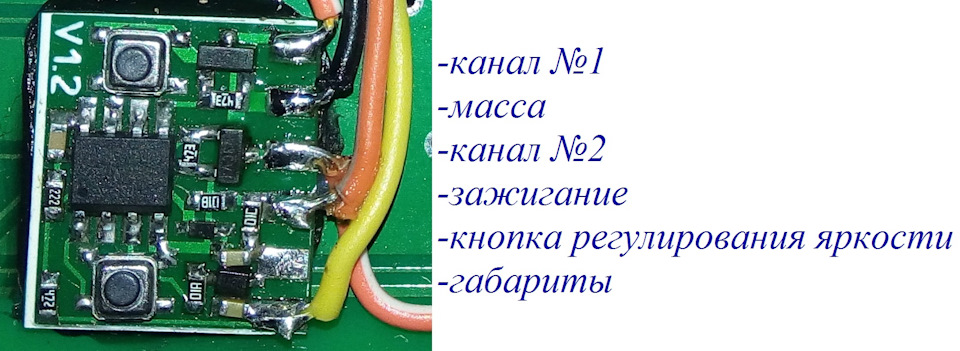

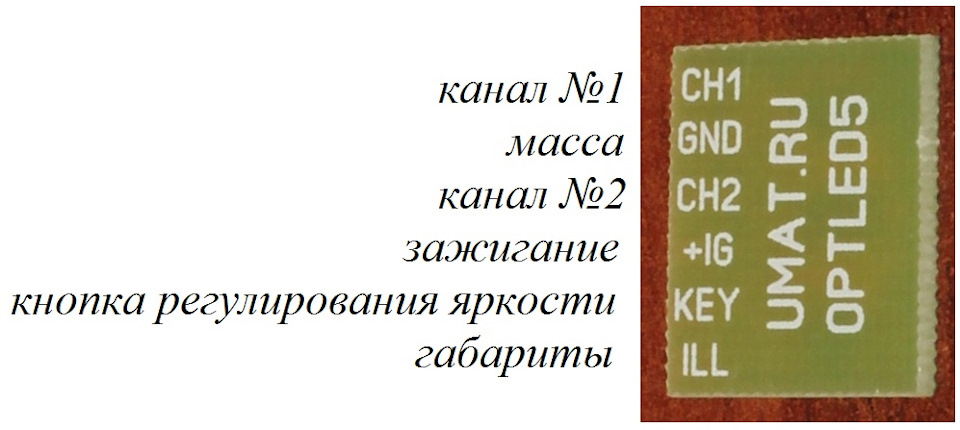

Сама плата с подписанными контактами

А перед этим сменил цвет подсветки.

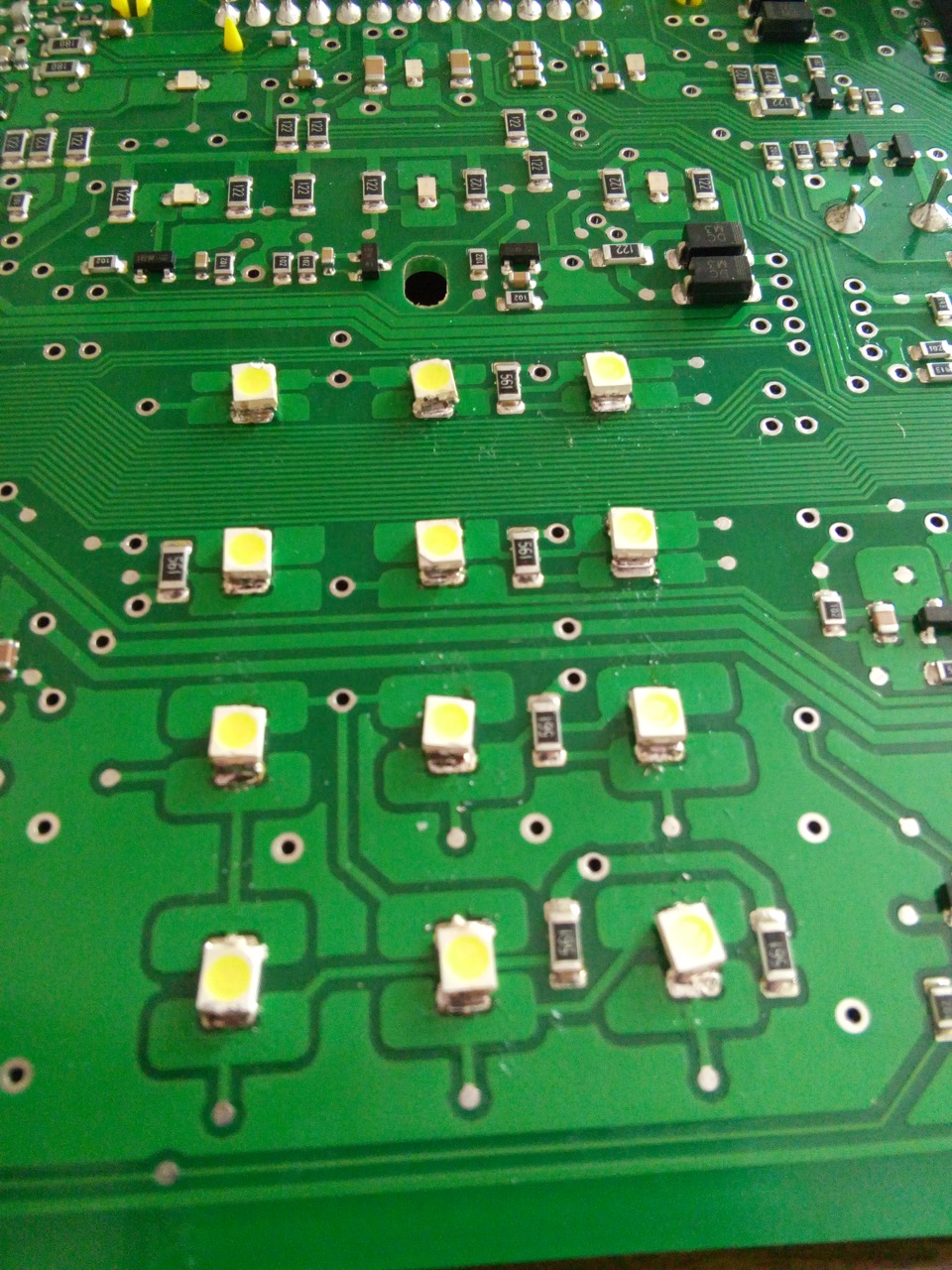

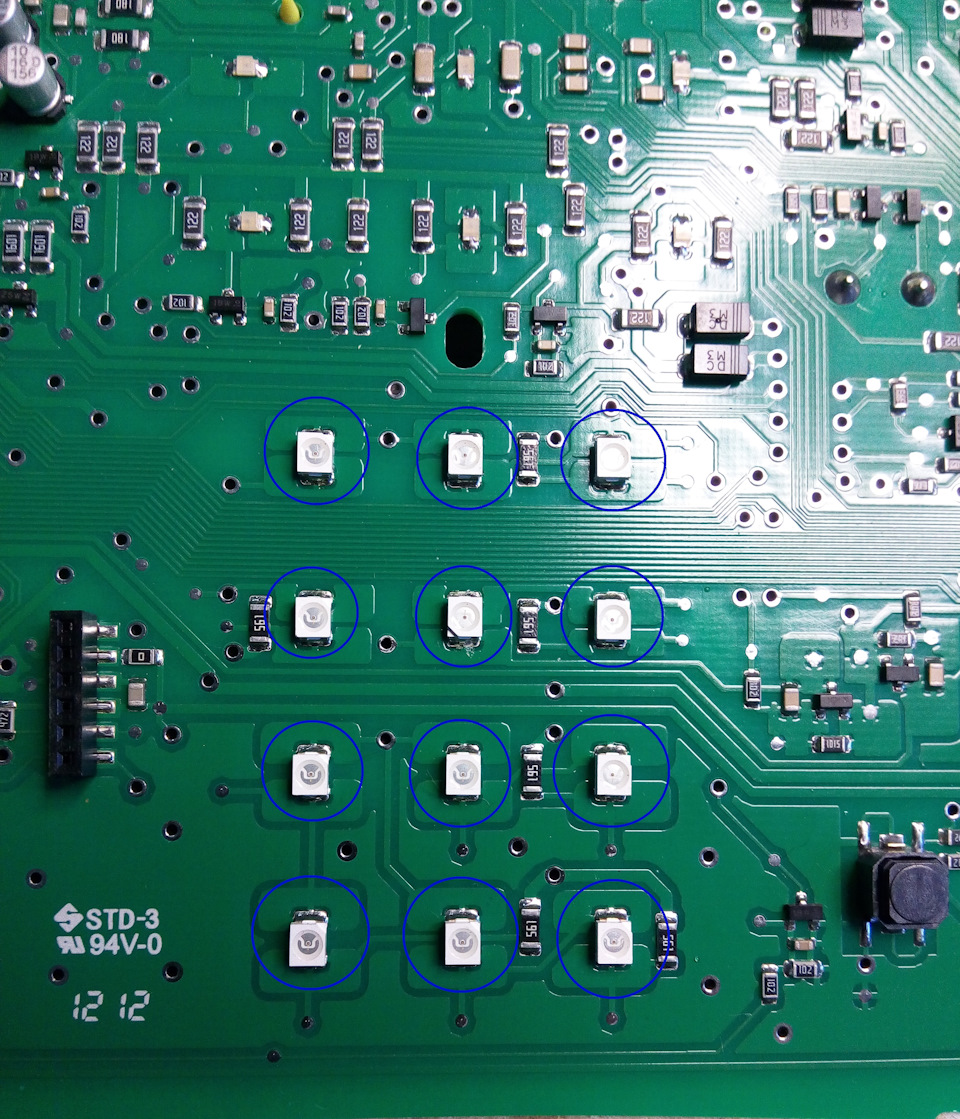

Дисплей — 12 светодиодов, заменил на белые

Спидометр — 6 светодиодов шкалы на синие, а 2 светодиода стрелки на красные.

Тахометр — 5 светодиодов шкалы на синие, а 2 светодиода стрелки на красные.

Удаляем лишние транзисторы с подсветки дисплея, шкал, стрелок.
Здесь красный идет на дисплей, синий на стрелки

Теперь внедряем плату.
Расположил рядом с разъемом дисплея, посадил на черный герметик.

Зачистил поблизости дорожки и подключил каналы.
1-й канал к стрелкам (красный), 2-й — к шкалам и дисплею (синий)

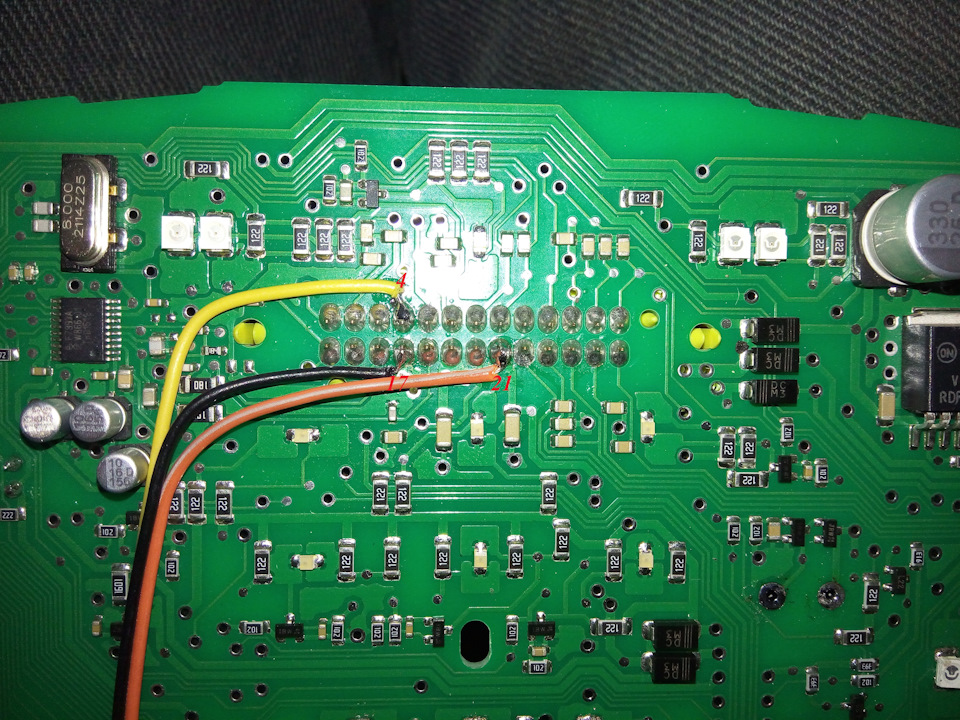

Питание подключил к самому разъему панели.
— масса (черный) к 17-у контакту;
— габариты (желтый) к 4-у;
— зажигание (оранжевый) к 21-у.

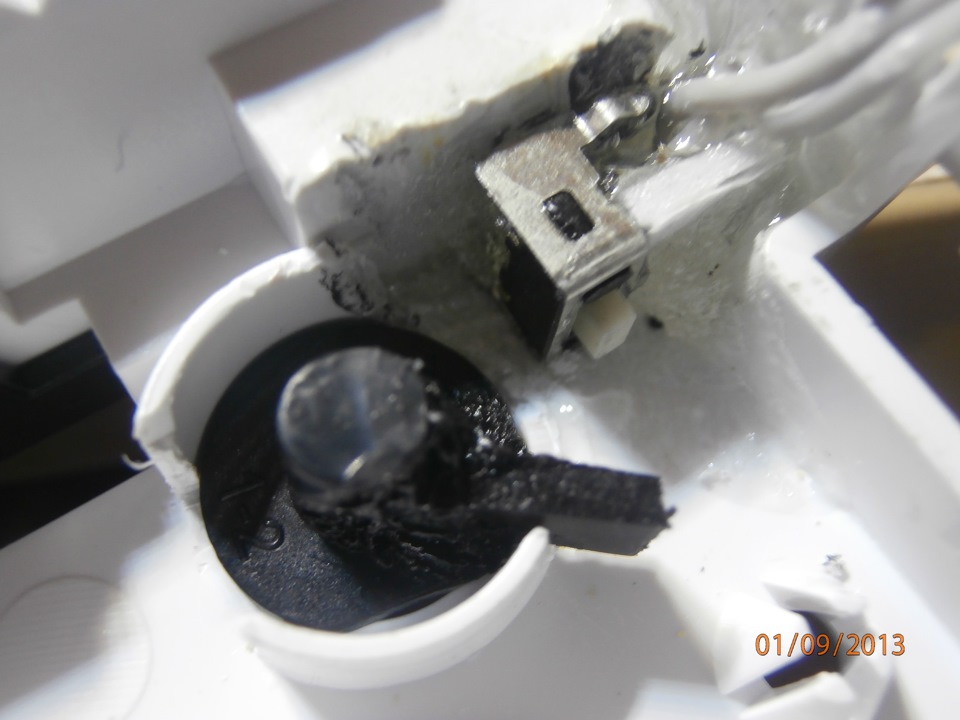

Кнопку регулирования яркости подсмотрел тут на драйве и поставил возле кнопки суточного пробега, изменив ее.
На этой нажималке кнопки сделал пропил. Далее из пластиковой карты вырезал по форме кусочек и вставил в кнопку. После примерял, точил, а в конце залил эпоксидкой.

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток — 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Очередная моя работа по изменению подсветки комбинации приборов, на этот раз Гранта.
Ко мне в руки попала не рабочая комбинашка от Гранты (сломаны приводы стрелок).

Задачу поставил следующую: 7 цветов равномерной подсветки шкал при включении габаритов, красные стрелки и белый инверсированный бортовик включается при включении зажигания.

При вскрытии я был удивлен и обрадован одновременно, наконец-то первая приборка на светодиодах.

Далее процесс вырисовки, подгонки, изготовления плат для подсветки шкал.
Процесс рассказывать не буду, уже не раз об этом было написано.

Следующий вопрос: переключение цветов подсветки.
На приборках калины-приоры этот вопрос не возникал, т.к. на них штатный переключатель пробега использовался для переключения.

Следующее фото приборки калина VDO.

В гранте пришлось всё переделывать. Вот как получилось у меня:

Переключение цветов на основе проверенного мной десятичного счётчика.

Замена приборной панели лада гранта

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.

Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

1. при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
2. отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Теперь расшифровываем их

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090

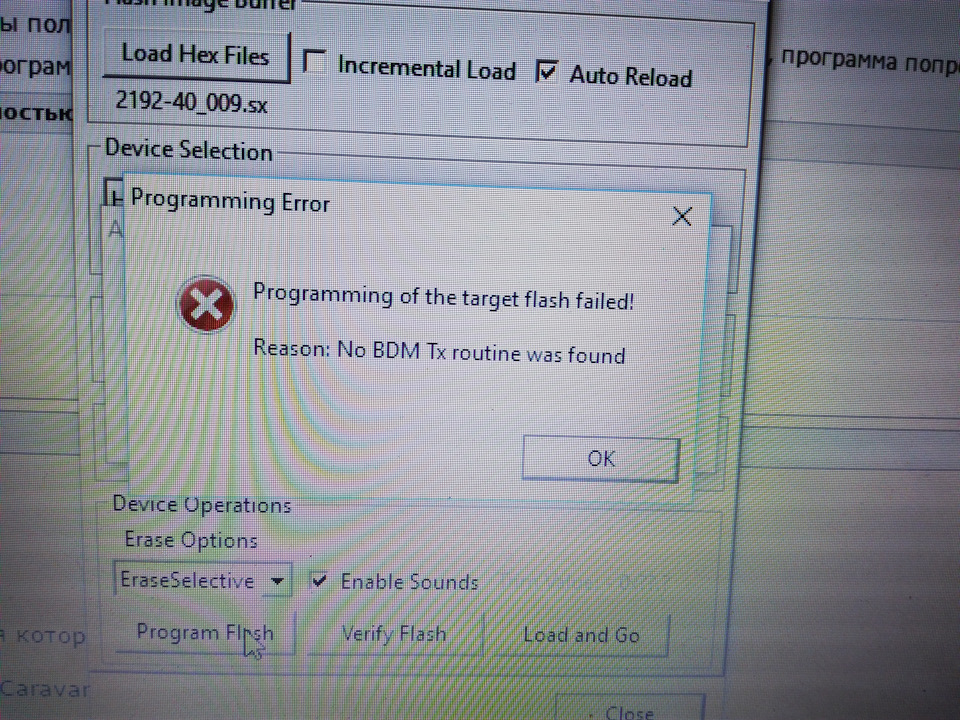

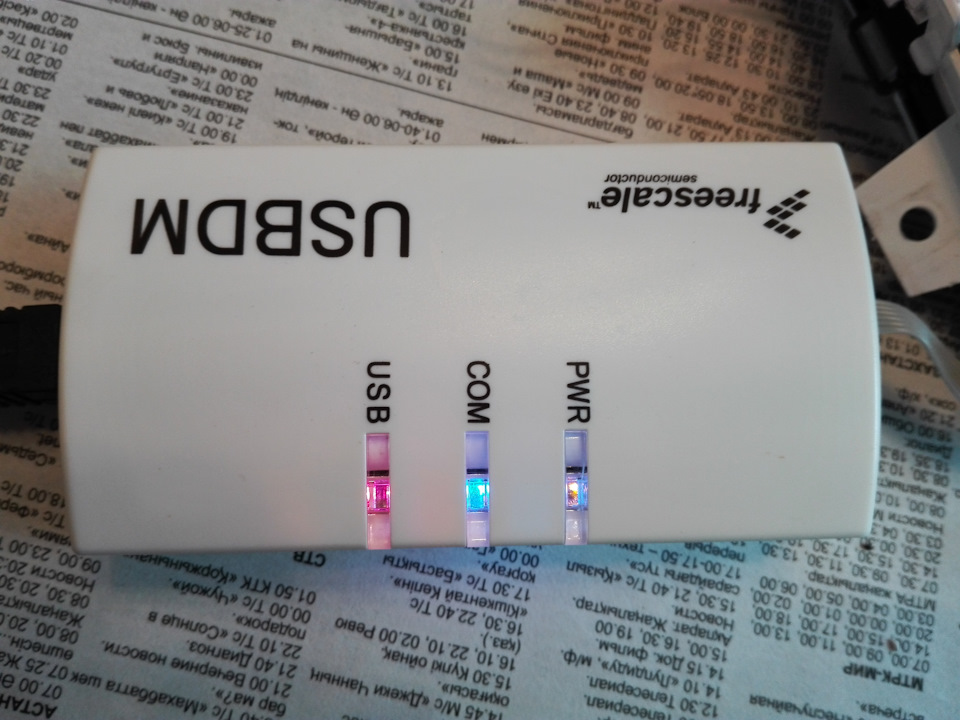

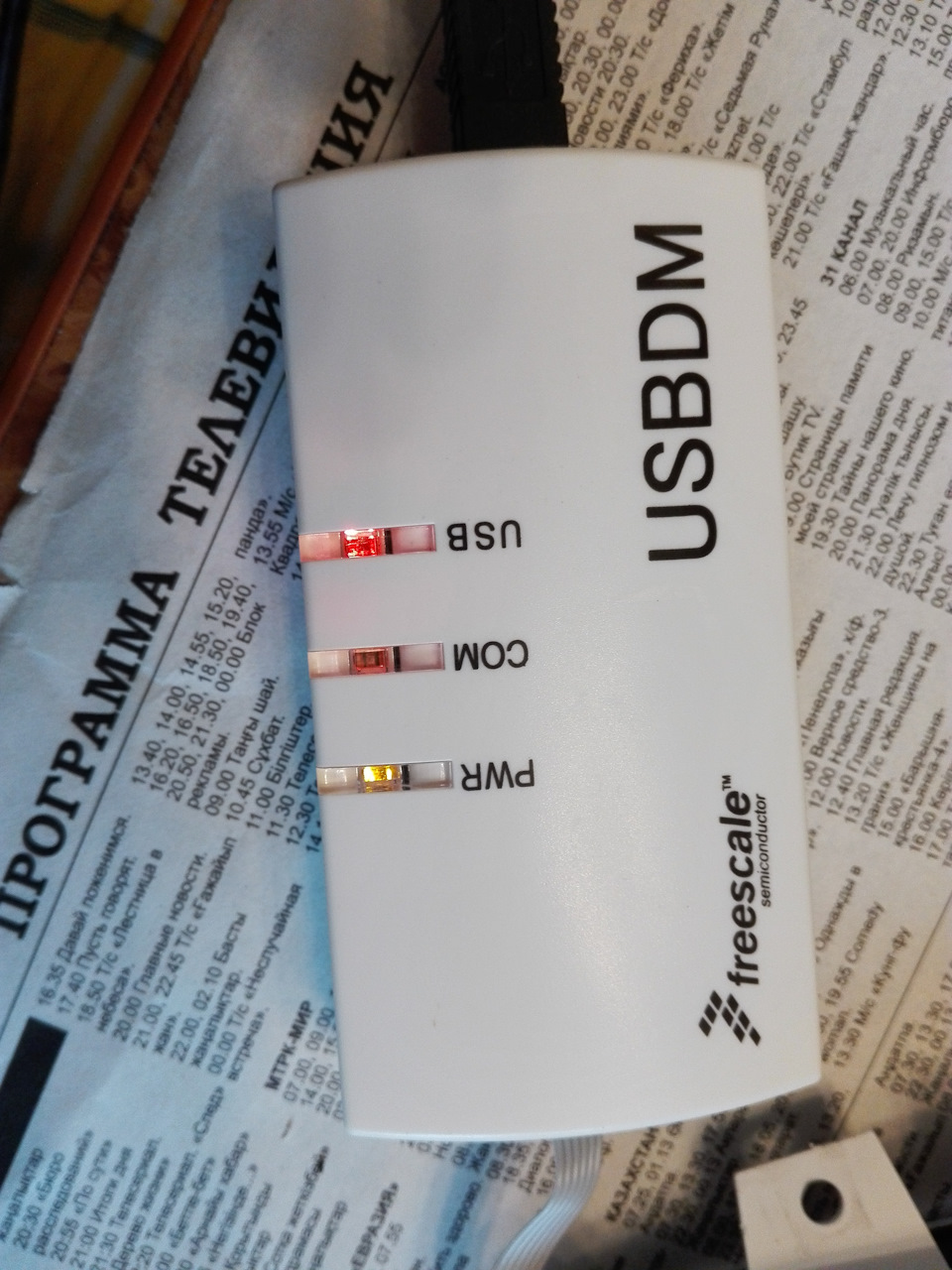

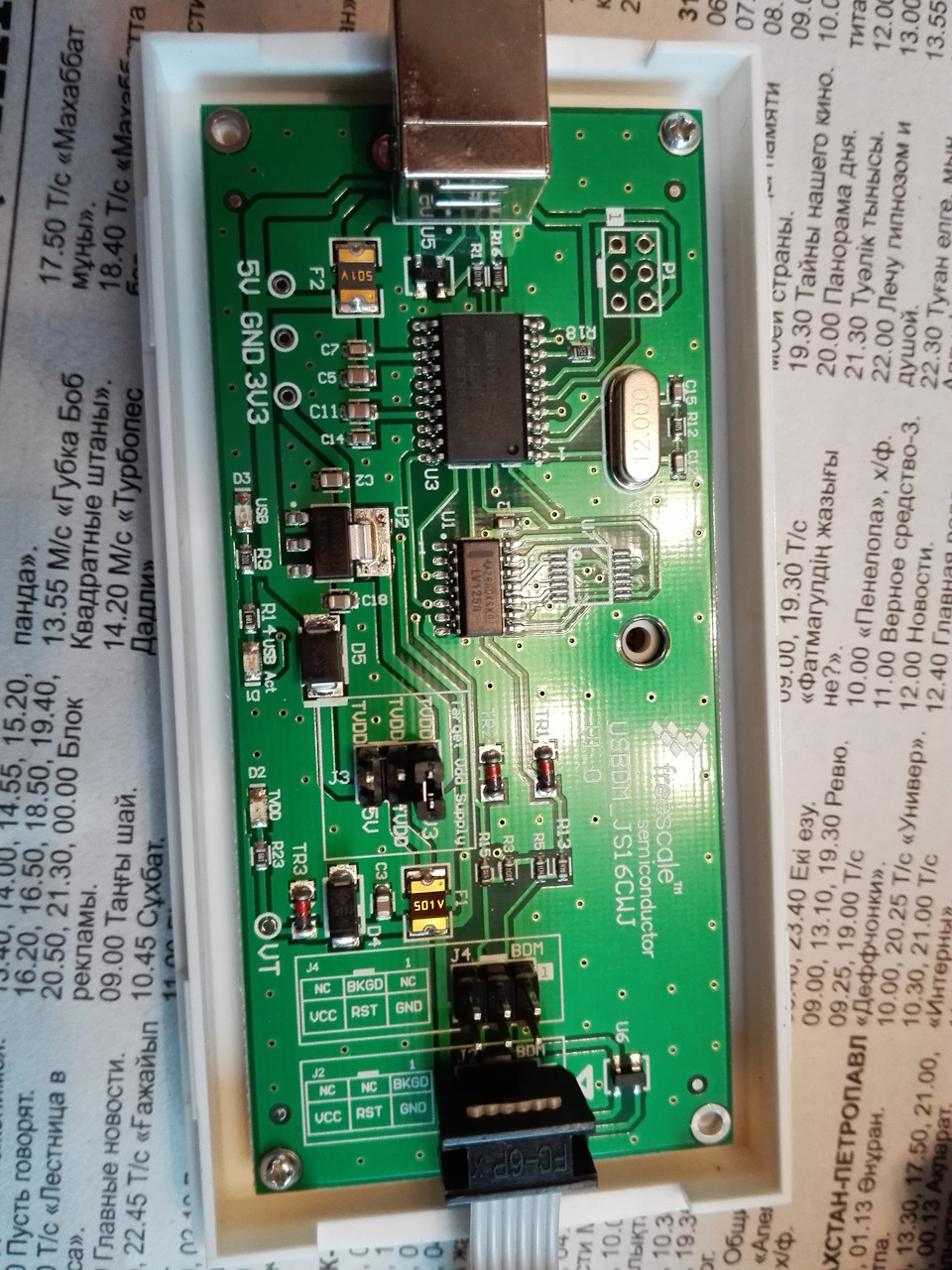

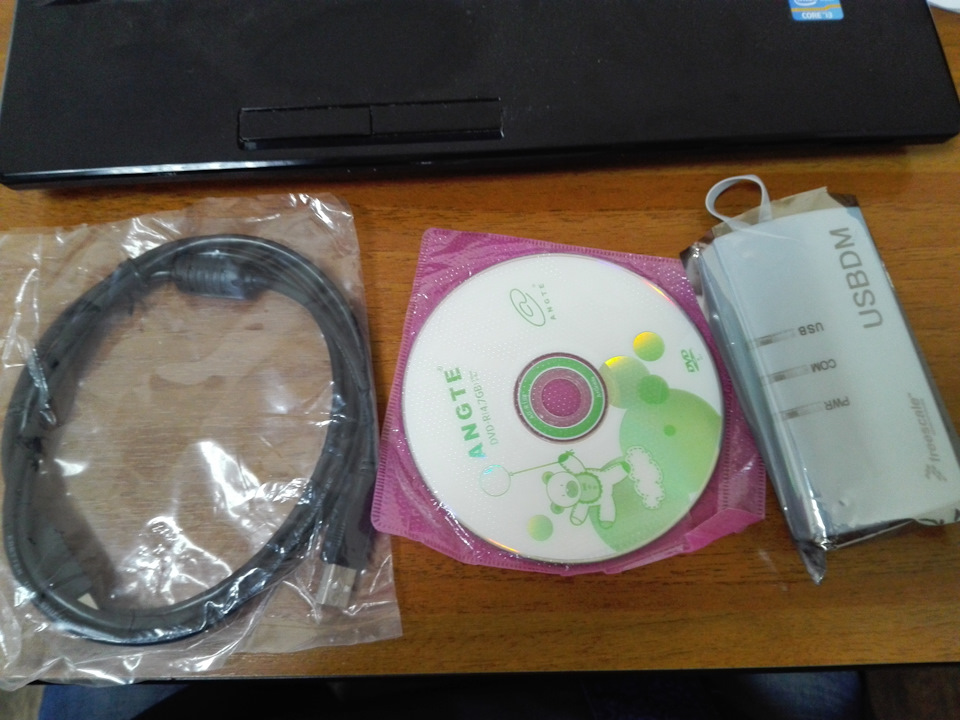

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092

И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.

При подготовке данной статьи была использована информация с

Как мы знаем, на стандартной комплектации панель приборов без БК.

В общем с месяц назад, приобрёл себе комбинацию приборов от люксовой гранты б/у. Хотелось что бы БК появился.

Так как приборка была б/у, то она работала не корректно. А именно горела индикация АБС, не исправного тормоза и трансмиссии.

А так же нет индикации ближнего и дальнего света, хотя на тесте приборки диоды горят, значит исправны.
Чтобы устранить эту проблему, нужно ехать к ОД и сбрасывать конфигурацию панели приборов. Я пошёл по другому пути.
Заказал с алиэкспресса программатор USBDM.
И вот пришёл мой программатор. Перешить дело не сложное, руководствовался готовыми подсказками этих записей:
www.drive2.ru/l/6010764/?page=1#comments
www.drive2.ru/l/8229206/
www.drive2.ru/l/7673604/
Спасибо авторам!

В общем прошивку решил залить от калины 012, повёлся на подсказчик переключения передач. Сразу скажу, что его не появилось, по какой причине — не знаю.
Прошивка ЭБУ у меня I484GR15, такая же стоит на машине брата на 025 комплектации, там это всё работает. Так же на 025 комплектации стоит 2-х дисплейная приборка и другой подрулевой переключатель с джойстиком.
Может нет подсказчика, потому что нет переключателя с джойстиком? Но для этой приборки он не нужен вроде.
Шил с функцией EraseMass, чтобы стереть всё лишнее, пробег восстановил, иммо активировал по новой. Индикаторы абс, тормоза и трансмиссии потухли, так как у меня их нет, всё вроде бы нормально, но вот индикация ближнего и дальнего света не появилась. Почему? Не понятно…
Ещё отличия, на ПО-38 поворотники пищали, а на 012 нет.

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток — 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

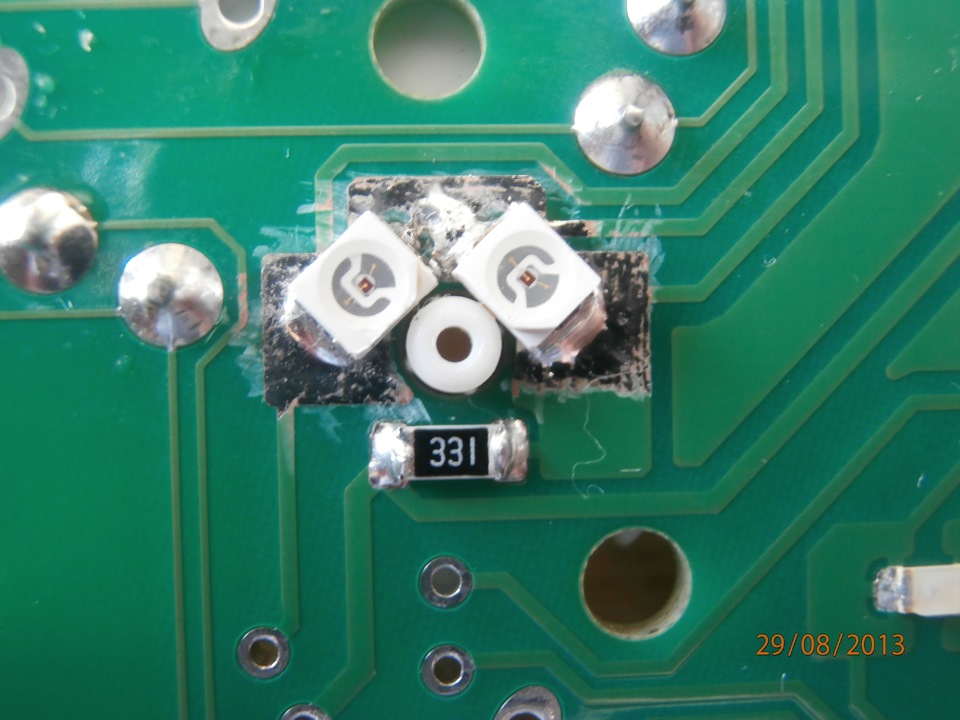

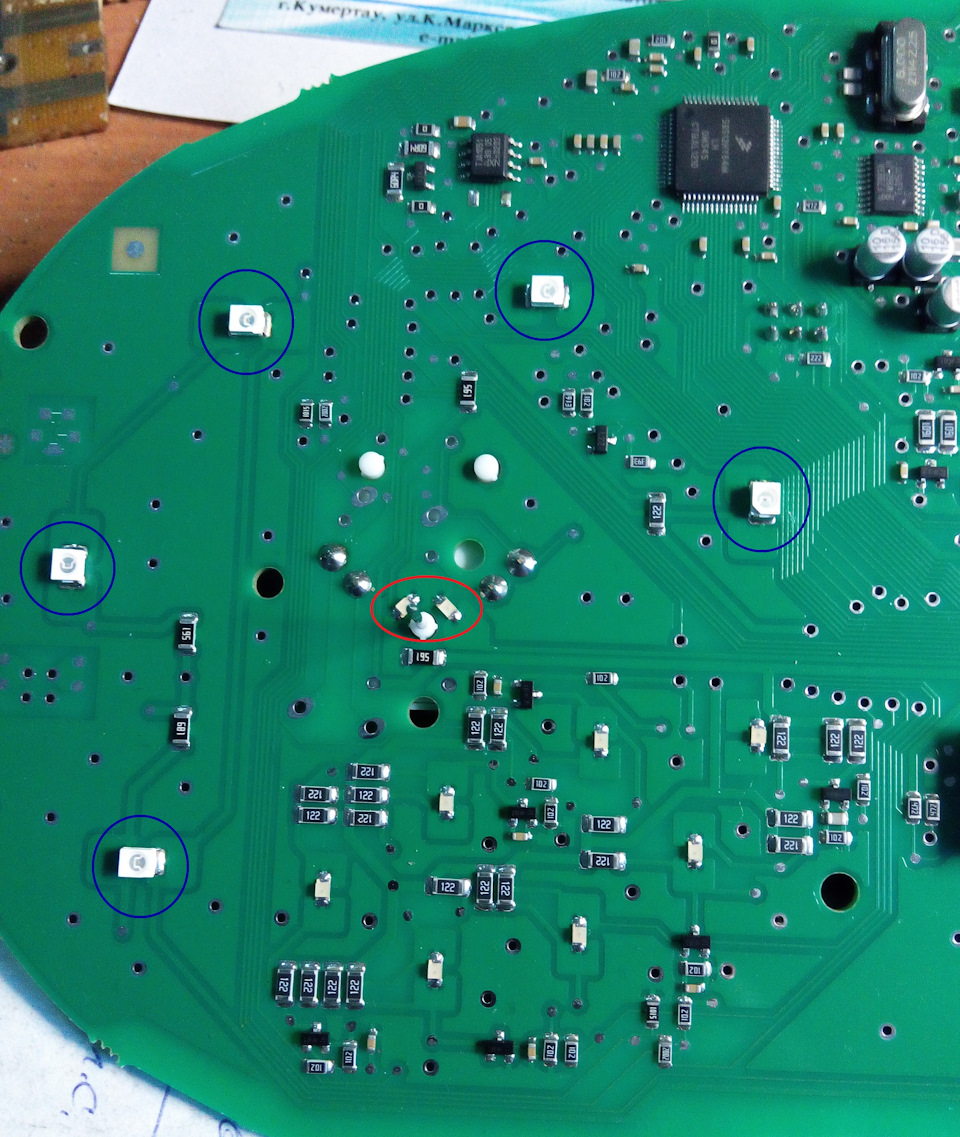

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Pandora Premium Design

Превосходный, неповторимый дизайн, который придает приборам тот самый премиальный, строгий вид.

Переходные шкалы для американцев

Для американских комплектаций предлагаем шкалы в метрической оцифровке: мили пересчитаны в километры, а показатели температуры в цельсий

Индивидуальная разработка

Создадим макет по Вашему желанию и изготовим в кратчайшие сроки

Новые поступления

Patriot Optitron classic green

Стильные слепые шкалы Оптитрон в спокойном стиле с гармоничными зелеными кольцами в секции спидометра и тахометра.

Декоративные кольца в цвете серебро. Придадут приборам стильный и современный вид.
Крепятся под стеклом на двухсторонний скотч поверх маски приборов.

LX 470 km/h classic

Километровые шкалы в приборы американских комплектаций Lexus LX 470

Простая замена дает возможность получить европейский циферблат с отличной читаемостью скорости.

Paasat b6 classic km/h

Километровые шкалы в приборы американских/английских комплектаций.

A6/A7/A8 km/h classic style

Километровые шкалы в приборы американских комплектаций.
Мили пересчитаны в километры и выполнены в оригинальном классическом стиле.

Простая замена без каких-либо калибровок дает возможность быстро и просто получить европейскую оцифровку.

MB style 166

Шкалы разработаны по образу приборов Mercedes-benz x166
Аккуратный и сдержанный стиль очень хорошо зайдет в интерьер салона Гранты.

A4/A5/Q5 km/h classic style

Километровые шкалы в приборы американских комплектаций.
Мили пересчитаны в километры и выполнены в оригинальном классическом стиле.

Простая замена без каких-либо калибровок дает возможность быстро и просто получить европейскую оцифровку.

Кольца серебро 2107

Декоративные кольца в приборы ВАЗ 2107 добавят обьемности и придадут современности.

Набор колец серебро крепятся на двухсторонний скотч (нанесен на кольца). Устанавливаются с обратной стороны маски приборов.
Кольца чуть сжать и продеть в отверстие маски, затем придать на посадочное место.

2107 defi style

Шкалы в стиле Defi advance.

Превосходный дизайн придаст приборам спортивного, заряженного вида. Циферблат просвечивается, что дает возможность реализовать внутреннюю подсветку.

Шкалы

Главными атрибутами приборов являются шкалы.

Пересвет панели приборов гранта

ЛГ Норма.
Не подскажите, датчик открытия двери на панели формируется электронникой из цифрового сигнала от ИММО или идёт отдельный провод от концевиков.

Хочу разделить двери пассажирские и водительскую (диодной развязкой), чтобы ИММО не пикал на открытие пассажирской двери, если водитель сидит в машине.

Вроде как по схеме Х1 (контакт 22) к датчику дверей. От колодки двере
А на ИММО откуда взят сигнал открытой двери — с панели приборов или врезан в провод

Наличие ключа проверяется катушкой в замке зажигания т.е. я поэтому и упомянул ИММО — вроде как он за это отвечает. А так то на гранте ИММО в одном корпусе с блоком электроники, т.е. я имел ввиду этот блок, который пикает при наличии ключа и открытой двери. Но видимо блок электроники об открытой двери узнаёт уже по цифровому каналу т.е. оттуда уже ничего не взять.

А датчики действительно запараллели установщики, но если их только через диоды завести на сигналку, на панели приборов не будет работать индикатор открытых дверей, что тоже не хотелось бы.
У самой панели приборов на схеме я не нашёл раздельного входа на водительскую и пассажирскую дверь т.е. их можно разделить только на панели приборов диодной развязкой. Или я ошибаюсь?

Вот как этот блок электроники проверяет открытие дверей?

Судя по схемы с датчика сигнал идёт на панель приборов к индикатору и к выводам какой то микросхемы потом видимо уже идёт только по цифровой шине.

Или вообще нет никакой развязки и датчик концевиков подключен к какой то микросхеме на панели управления? А та уже и лампочку включает и по цифровой шине состояние дверей передаёт?

Да про ИММО мне информация не нужна — я в него не полезу.
Всё на панели приборов собрано.

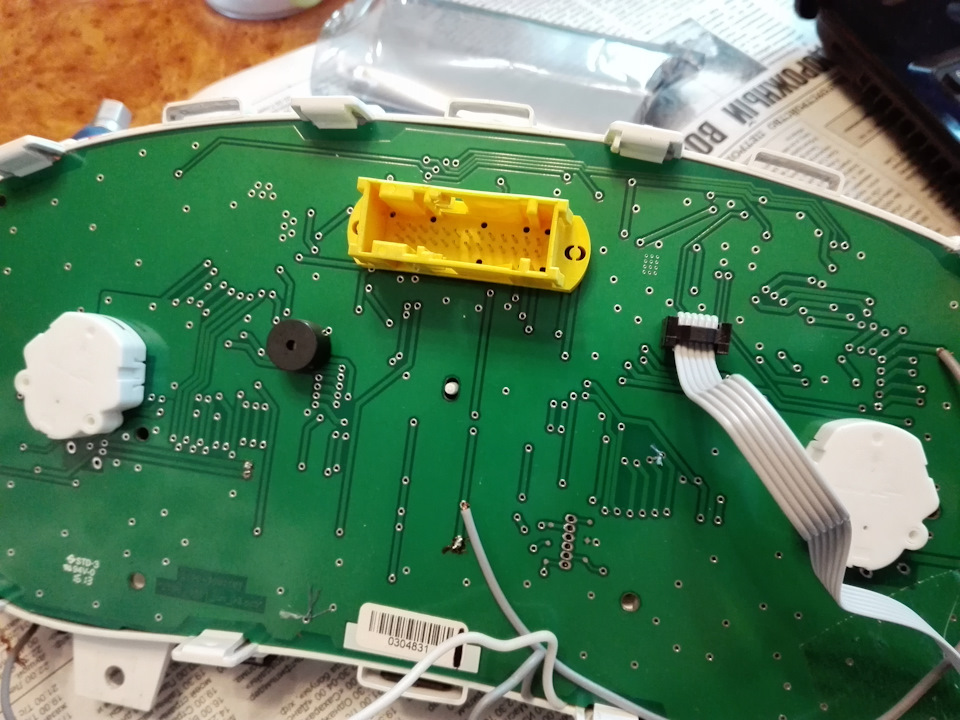

Хотел просто узнать, может у кого заснята панель приборов с двух сторон, чтобы прикинуть как и к чему там подключены- светодиоды индикаторов — либо на прямую выходят на колодку. И можно повесить свой провод от концевика двери к сигнализатору на панели приборов с диодной развязкой, чтобы информация об открытой двери не уходила к иммобилайзеру. А сняв панель с сигналкой я уже развязку сам бы сделал без проблем.

Добавлено через 1 час 44 минуты
схема от 2110, панель от гранты длянаглядности
Вот так я хотел бы сделать, потому как на панель приборов вход только одного концевика через штатный разъём.
Вот и интересует, кто уже панель разбирал — там реально монтаж этот выполнить. Или светодиоды бескорпусные и дорожки тонкие и всё впритык?
http://s2.ipicture.ru/uploads/20140312/qLGKEmY6.jpg (http://s2.ipicture.ru/)

всего-то надо развязать концевики дверей
(что должны были сделать установщики сигналки, и что никак не повлияло бы на работу сигнализатора в приборке)
вместо этого ты собираешься лезть в приборку, чего как раз делать не надо
Тогда датчик не закрытой пассажирской двери уже не будет отображаться на панели приборов. Бывает иногда дети до конца не закрывают задние двери в темноте когда утром их в школу везу, приходится всё время переспрашивать или вокруг машины бегать — проверять. Лучше уж с писком смериться, когда они возле школы вылазят или вообще авто не глушить.

Сегодня понажимал дверной концевик, салонная лампочка зажигается на доли секунды раньше индикатора на панели. Учитывая инерционность лампочки уже это свидетельствует о том, что прямой связи нет.
На схеме нормы от концевика дверей колодка 34 идёт два провода, к панели и к колодке жгута проводов заднего, а он опять делится в жгуте на два — плафон освещения салона и выключатель плафона освещения салона; Инерционность могла быть из-за тугой резинки или на люксе с его «комфортом».

Я как раз хотел разрезать ту дорожку, которая идёт к микросхеме. Пару диодов бескорпусных положить на дорожку и из точки спайки диодов тонкий фторопластовым проводом и как то его закрепить для соединения .

ЗЫ: В молодости компы ZХ спектрум сам собирал, а тут два диода и проводок впаять, думаю рука не дрогнет :dont-know:
Приборку снимали при мне, когда сигналку ставили — вроде снять довольно просто. Жалко я тогда не зафотал. Просто не хочу резать дорожку, если светодиод окажется в 1 см от микросхемы и не будет никакого пространства для монтажа.

Добавлено через 1 час 17 минут
Хотя можно диодами развести на плафон. В темноте света хватит в качестве датчика, а днём по зеркалам — наверное тогда лучше точно в панель не лезть.

перерезанием одной дорожки не обойтись.
признак открытой двери (с контакта 22) идет на вход процессора, который и управляет светодиодом

сделать можно, надо остальные двери оторвать от 22 контакта и пустить напрямую через диод к коллектору транзистора(там обычный npn BC846B), если при этом нужно включение света в салоне — также через диод.
гемороя больше с самой проводкой будет, нежели с приборкой(одна перемычка или лучше ещё один диод на свободный контакт).

перерезанием одной дорожки не обойтись.
признак открытой двери (с контакта 22) идет на вход процессора, который и управляет светодиодом

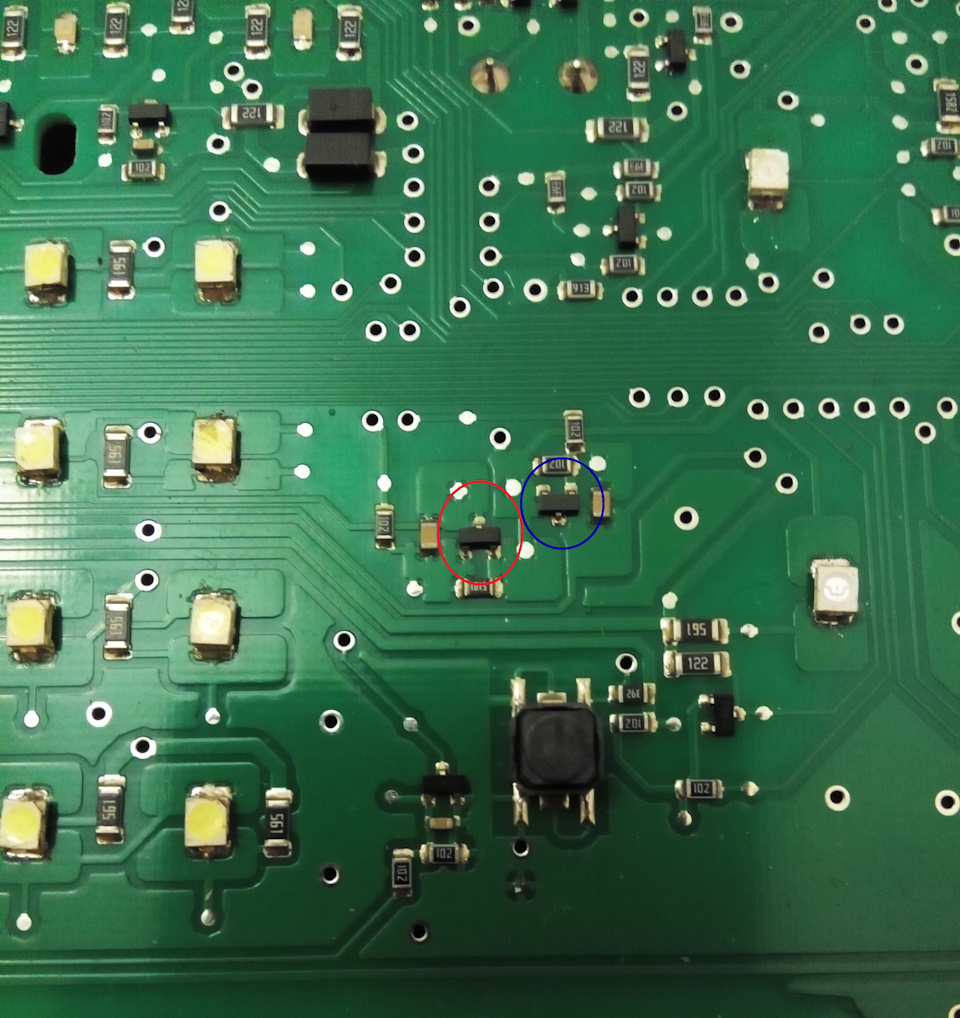

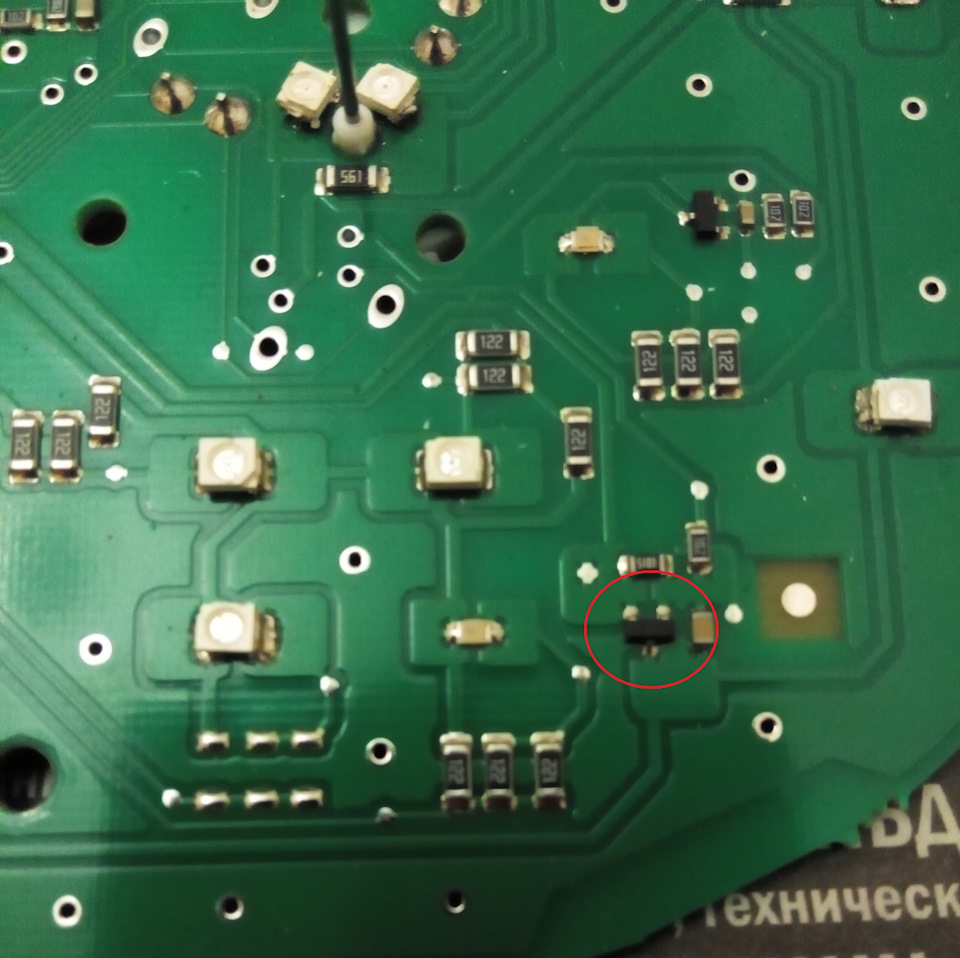

Судя по фото транзисторный ключ. Через резистор подаётся питание на светодиод.
Только что то сопротивления маленькие 10^2 = 100 Ом. Или там питание не 12В?

Что то я уже под вечер обсчитался ) , в степень возвёл, умножить забыл.

А по поводу статики, провод с концевика без всякой развязки в панель можно ? Точнее те, что идут с колодки сразу подключаются или конденсаторы висят на массу там или т.п.?

ЗЫ: от фото на фоне ковра дежавю, у меня точно такой же )

Решил в панель не лезть, а дополнительно к сигналке прилепить обвеса. И в тему сигналок эту картинку.
http://s2.ipicture.ru/uploads/20140313/thumbs/jR4WUV4f.jpg (http://s2.ipicture.ru/Gallery/Viewfull/38029216.html)

Это только нарисовано, или уже смакетировано? Если только нарисовано, то на мой взгляд работать не будет. транзистор не откроется никогда.

Схему только нарисовал — прикинул что мне не хватает для удобства.
Питание с доп канала +12 идёт через 1кОм сразу на базу. Все концевики разомкнуты.
Если включить зажигание при открытых дверях, то транзистор будет закрыт, пока не будут закрыты все двери и соотв. будет гореть салонный чсвет и датчик на панели приборов.

При включении зажигания к колектору будет + через реле.
При постановке на охрану доп канал подаст 0.
При снятии опять +12

Запрограммирую его: 1000 2001 3000 4999 ЗП02 У003 ОС03 У000 dYON dbON
Подавать 0 при постановке на охрану на 1 сек — транзистор закроется и реле отключаться (при условии отключенного зажигания У003) и остаться в 0.
При снятии с охраны восстановить +12 (0С03)

Панель приборов лада гранта тюнинг

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток – 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой – синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант – использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп – плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины – это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Начитавшись записей драйва о прошивке приборок с целью получения температуры движка на дисплее решился на покупку программатора. Брал на алиэкспресс у первого попавшегося продавца. Цена 12$. Дороговато, конечно, за функции, которые мне толком и не нужны, но решил отбить стоимость на прошивке чужих приборок «за пивко» ). Через 2 недели получил вот такой комплект

Диск, не фига не читается. Программу и драйвера пришлось скачивать со страницы замечательного человека MrRararai. Дальше все делал по его инструкции, пересказывать повторно не буду
Сразу же переткнул перемычку на положение «3,3В» (для того, чтоб не искать внешнее питание)

Программа ругается, не видит программатора. Пришлось по инструкциям с всемирной сети перезагружаться в режиме с отключенной проверкой драйверов (у меня Виндовс 10)
После этого программатор определился и загорелся уже тремя огоньками

После кучи матерных слов и двух бутылок пива понял, что к приборке подключился не той стороной штекера. Перевернул штекер на 180 градусов

И вуаля — заветная надпись

Прошивок довольно много на драйве. Особо не вдаваясь, я прочитал описание самых новых и выбрал «009» от Калины 2 Люкс. В ней также реализованы звуки работы поворотников и аварийки.

После прошивки подключаю обратно в машину, и вижу то, что желает видеть любой автомобилист перед глазами (а не на БК Штат или ММС) — температуру движка

Также появилось куча менюшек, свойственных бортовому компьютеру (средняя скорость, количество километров на остатках в баке и т.д.). В них пока не разбирался.

Также появились щелчки-сигнализаторы работы поворотников и аварийки. По просьбе одного из драйвовчан заснял их на видео без музыки, с умеренно играющей музыкой и музыкой, играющей чуть выше среднего уровня громкости. При всех уровнях щелчки слышно. Несмотря на то, что я пищалку приборки заклеил изолентой (сильно не нравится звук сигнализации непристегнутого ремня и открытой двери)

Удобное расположение датчиков, спидометра и тахометра на приборной панели обеспечивает простой обзор информации по нынешнему состоянию авто, его скорости передвижения.

Яркая, но не слепящая подсветка элементов является немаловажной для безопасного вождения в ночное время суток. Именно поэтому продуманная конструкция торпеды считается одним из главных преимуществ современных автомобилей.

Всем указанным требованиям соответствует панель приборная Гранта, заимствованная современной моделью у своей предшественницы Лады Калины.

Элементы приборной панели на Ладе Гранте

Главными элементами торпеды в Гранте являются спидометр и тахометр. Крупный размер стрелочных приборов позволяет, не отвлекаясь от процесса вождения следить за нынешним состоянием транспорта.

Включает приборная панель Лада Гранта и множество аварийных и вспомогательных датчиков, указывающих на критический уровень тормозной жидкости, температуру двигателя, давление масла. Дополнительно на небольшой экран выводится информация бортового ПК.

Удобная подсветка панели позволяет вовремя среагировать на любые отклонения от нормы. Зеленый свет выбран для стрелочных приборов, красный или оранжевый – для аварийных датчиков.

В люксовой сборке автомобиля Гранта Лада приборная панель оснащена высококлассным штатным компьютером, который может отображать GPS карты, выводить вспомогательную информацию. Такой элемент является незаменимым при частой езде не только по городу, но и за его пределами.

Для современного автомобиля Лада Гранта приборная панель описание, по которой необходимо знать каждому водителю, является возможной доработка торпеды.

Проводить функциональные улучшения (установку современного бортового ПК) стоит в профессиональных мастерских. Визуальный тюнинг можно выполнить и своими руками. Необходимо лишь выбрать один из подходящих вариантов апгрейда и изучить особенности проведения работ.

Тюнинг приборной панели в Ладе Гранта своими руками

Бюджетным вариантом улучшения внешнего вида приборной панели считается покраска отдельных элементов: щитка, воздуховодов. Обычно весь пластик салона и регулирующие элементы выполнены в темно-сером или черном цвете. Их доработка позволит преобразить автомобиль и выгодно выделить определенные части торпеды.

Доработанная собственными силами приборная панель Лада Гранта описание, по которой представлено ниже, отлично дополнит стилистику интерьера отечественной машины. Проводить работу по покраске панели следует согласно следующей инструкции:

1. С центральной консоли снимается щиток.

2. Изымаются воздуховоды и их круглые обрамления.

3. Снятые элементы очищаются обезжиривателем (можно просто очистить поверхность ветошью, смоченной в растворе).

4. Щиток и воздуховоды, обрамляющие кольца покрываются грунтовкой. Грунтование производится дважды, перед повторным нанесением состава нужно убедиться в полном высыхании первого слоя.

5. После грунтовки можно наносить на подготовленный пластик краску. Желательно использовать для нанесения специальный аэрозольный баллон: с его помощью будет легко распределить состав, предупредить появление подтеков.

6. Как только краска высохнет можно покрыть элементы прозрачным лаком.

7. Высохшие воздуховоды и щиток устанавливаются на приборную панель.

Улучшенная приборная панель Гранта тюнинг, которой был описан выше, будет смотреться современно и привлекательно. Указанный способ один из простейших вариантов ее доработки.

Полная покраска торпеды является более трудоемкой задачей и требует снятия рулевого колеса и всех остальных элементов. Процедура полной покраски может занять 1 или 2 дня. По указанному алгоритму работа проводится в течение 6-12 часов, в зависимости от выбранного типа грунтовки, краски и лака.

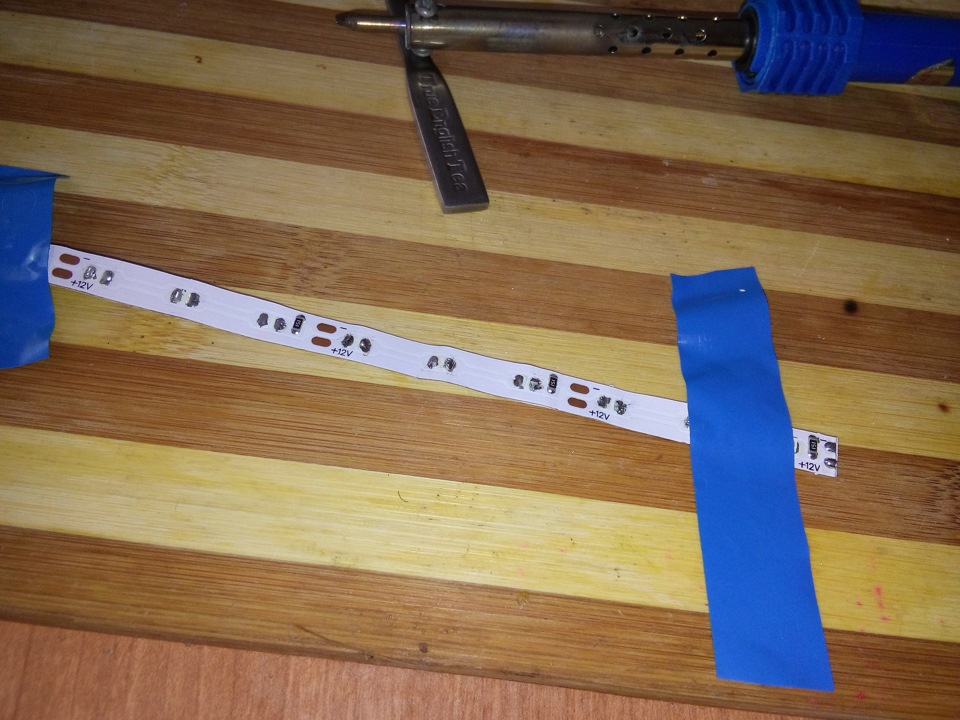

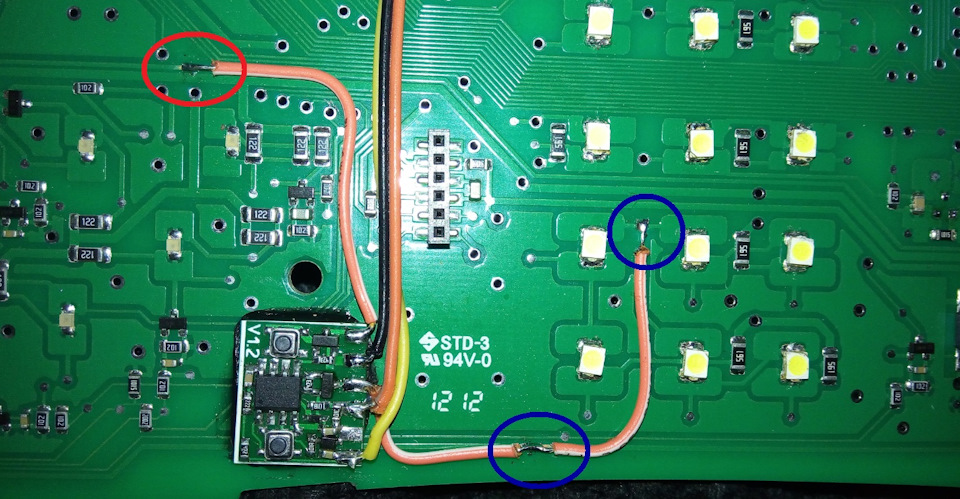

Более сложным, но и более эффектным методом доработки торпеды является установка новой подсветки. Она требует опыта в ремонте или замене электроники авто и умения аккуратно проводить спайку небольших элементов.

Простой и сложный тюнинг Лада Гранта приборная панель, в которой недостаточно привлекательная и современная, позволит значительно улучшить вид салона. В большинстве случаев работу можно проводить своими руками без вложения крупных денежных сумм. Самостоятельно усовершенствованное авто обязательно станет предметом гордости своего владельца.
