Ремонт музыкального центра своими руками

Музыкальный центр предназначен считывать носители, прослушивать трансляцию радиодиапазона. Модуль приемника легко обнаружить после разборки по наличию тонкого металлического (фольга) экрана. Внутри стальной коробки: усилитель высокой частоты, гетеродин, смеситель, прочие каскады. Ремонту электронные микросхемы не подлежат, отдельные запасные части стоят дороже, нежели приспособление в целом. В музыкальных центрах используется супергетеродинная схема с одним преобразованием частоты. Заключительным каскадом ставят стереоусилитель низкой частоты, через который в музыкальном центре на колонки проходит звук. Развязка через транзисторные ключи, управляемые положением регулятора на передней панели бытового прибора. Ремонт музыкального центра своими руками не всегда возможен, интересно посмотреть, что внутри.

Устройство типичного музыкального центра времен миллениума

Попробуем посмотреть, как самостоятельно починить музыкальный центр Samsung. Попалось в руки дельное техническое описание, будем читать. Ремонт музыкальных центров Sony оставим на следующий раз. Радиоприемники в музыкальных центрах широковолновые, причем создатели не слишком заморачивались со схемой, делали два тракта:

Для амплитудной модуляции на средних и низких частотах.
Для частотной модуляции на УКВ.

Избегаем расписывать тонкости деления диапазонов, просто запомните: маленькие антенны FM ведут прием частотно модулированного сигнала. Тракты могут быть выполнены на одной микросхеме (наподобие КА2295Q) и отдельно. До детектора оба тракта несовместимы в силу специфики обработки сигнала. Усилить слабый, смешать с частотой гетеродина можно, не помешай тонкость: каждый каскад Земли пока имеет ограниченную полосу частот. Повторимся, до детектора включительно тракты идут раздельно. Преимущество интегрированного решения описано высокой специализации, автоматическая подстройка частоты избавляет от беспокойства по поводу неуверенного приема сигнала музыкальным центром.

Многие не представляют прибор, отказывающийся проигрывать кассеты. Дек чаще две, работают на воспроизведение попеременно, контролируется механически. На уровне схемы происходит переключение усилителя на нужную головку. Лентопротяжный механизм одним мотором, тянет ленту, бобины чуть подпружинены. Тракты записи-воспроизведения раздельные, можно писать:

кассета-кассета;
приемник-кассета;
считыватель лазерных дисков-кассета.

Сегодня добавляется микросхема дешифровки форматов MP3 и других. Поток входит на усилитель низкой частоты. Заметить микросхему не сложно, корпус посажен под добротный радиатор солидных размеров. Здесь теряется львиная доля энергии, потребляемой музыкальным центром, прочие каскады работают с сигналом малой амплитуды.

Воспроизведение одновременно с магнитофона и лазерного диска не предусматривается. Имело бы смысл при микшировании домашних авторских записей. Микрофон работает во всех режимах. Позволяет писать на пленку караоке, подпевать артистам по радио.

Предварительные усилители записи-считывания собираются одной микросхемой, например, К22291. Ток стирания пленки вырабатывается транзисторным генератором. Понятно, частота отличается от звуковой сильно. Нельзя забывать о программно или микросхемно реализованном эквалайзере. Проще пареной репы, каскад, который делающий акцент на выбранный участок спектра проигрываемой записи. Рок принято слушать, поливая соседей басами, фильтр нижних частот вносит лепту.

Работой привода лазерных дисков заправляет контроллер, отвечающий за фокусировку, отслеживание дорожек. Samsung применяется микросхема КА9220, управляющая двигателями через приводное устройство КА9258 и усилители. Моторов привода два, один вращает диск, второй позиционирует головку. Контроллер КА9220 заправляет работой, предварительно расшифровывает сигнал головки. Дальнейшая обработка звука ведется процессором сигналов KS9282, волны корректируются, интерполируются. Для устранения высокочастотных помех проводится фильтрация микросхемой КА9270.

В музыкальном центре обязательно стоит системный контроллер. Микросхема, ведающая режимами работы оборудования. В некоторых музыкальных центрах Samsung для этих целей используется MICOM LC866216. Для интерактивности контроллер дополнен панелью индикации и клавишами. Посредством интерфейса пользователь управляет музыкальным центром. На фронтальной панели расположен приемник инфракрасного излучения пульта управления. Стоит отметить: центральный контроллер анализирует положение ручки громкости, формирует сигналы подстройки усилителя низких частот (микросхема на большом радиаторе). Шина управления цифровая, поэтому не стоит искать регулятор звука на транзисторе.

Источник питания импульсный. Содержит фильтры входного сигнала, генератор высокочастотных импульсов, управляющий ключом на транзисторе, выходные фильтры, иногда выпрямители на диодах Шоттки. Напряжения стабилизируются. Трансформатор, предохранители выносятся на отдельную плату. Прибор отказывается включаться – ремонт музыкального центра своими руками логично начинать отсюда. Напряжений питания несколько, обязательно прозвоните вторичные обмотки.

Принципиальная схема музыкального центра

Рассмотрим приемник. В случае музыкальных центров Samsung в УКВ диапазоне сигнал телескопической антенны приходит на преселектор (набор резонансных контуров фильтрации канала плюс усилитель высокой частоты). Далее следует типичная схема: смеситель с гетеродином, детектор. Перестройка контуров проводится варикапами при помощи напряжения микросхемы автоподстройки частоты музыкального центра LM7000. Для сглаживания сигнал фильтруется перед подачей на варикапы. Частота гетеродина приемника контролируется микросхемой LM7000. Селекция сигнала производится преимущественно в усилителе промежуточной частоты. До него частота скачет, здесь принимает фиксированное значение (10,7 МГц). Следовательно, пьезокерамические фильтры настраиваются попроще.

Микросхема КА2295Q, указывалось выше, представлена комбинацией амплитудного и частотного детектора и выделяет полезный сигнал из несущей. Сюда входит тракт средних, длинных волн. Включая гетеродины, смесители, усилители. Первый каскад снабжен автоматической регулировкой усиления. Для корректной работы частотного детектора музыкального центра необходим фазосдвигающий колебательный контур. Автоматическая регулировка усиления работает по сигналу смесителя. Необходимо, чтобы усилитель промежуточной частоты, преобразователь частоты не вышли в режим отсечки.

С детектора частотной модуляции через фильтр сигнал подается стереодекодеру пилот-тон. Информация о наличии стереосигнала выдается на центральный контроллер. Можно выбрать режим регулятором принудительно. Центральный контроллер музыкального центра получает информацию о состоянии сигнала, управляет формированием звука. Балансировка каналов происходит посредством переменного резистора. Фильтрованный сигнал поступает на микросхему TDA 7318, где начинается каскад главного усилителя низкой частоты музыкального центра.

В диапазонах СВ и ДВ используются рамочные антенны с трансформаторной связью. Устройство музыкального центра включает транзисторы коммутации каналов по диапазонам. Гетеродины коммутируются по мере необходимости электронными ключами. Подстройка ведется варикапами, подстройка производится по сигналам АПЧ. Усилитель высокой частоты является широкополосным, не коммутируется в музыкальном центре. Промежуточная частота в СВ и ДВ диапазонах составляет 450 кГц (типичное значение). Детектированный сигнал, не проходя схему пилот-тон, сразу подается фильтрам, на выходной усилитель приемника. Что касается СВ и ДВ, схема обменивается с центральным контроллером музыкального центра о факте захвата частоты, что помогает «мозгу» быть в курсе событий.

Осталось добавить, имеется два канала, просто на частотах FM звучание разное, на ДВ и СВ одинаковое. Что и называется, собственно, стерео и моно. При чтении кассет, дисков аналогичная ситуация, можно искусственно привести раздельное воспроизведение к слитному. Различия меж каналами музыкального центра нивелируются.

Важно понимать, основные виды неисправностей можно представить внимательным изучением схемы. Не вместил обзор полное и законченное описание музыкального центра, еще вернемся к этому. Мастер должен заранее знать, что сломается. Самостоятельный ремонт музыкальных центров покажется детской забавой.

Всегда ищите оригинальные заводские схемы, описания, предваряя копание электронного нутра бытовой техники. Чертежи микросхем открыты правообладателями свободному доступу. Назначение чипов расписано сайтами заводов-изготовителей.

Музыкальный центр «JVC CA-UXG68» не включается.

Рассказано об устройстве, методе обнаружения и устранения конкретной неисправности. В дежурном режиме красный светодиод светится. При включении в рабочий режим засвечивается индикатор передней панели с приветствием и сразу же отключается.

Музыкальный центр «JVC CA-UXG68» содержит приемник FM и АМ диапазона, магнитофонную панель, DVD/СD проигрыватель, USB вход для подключения флэшки, микрофонный вход с регулировкой уровня сигнала, режим работы AUX для подключения внешних источников звука.

Расположение основных узлов и блоков показаны на фото ниже.

Вид с другой стороны:

Схема данного устройства в интернете есть. Причем она одновременно на модель «JVC CA-UXG60» и «JVC CA-UXG68».

Ремонт усложняется тем, что устройство собрано очень компактно и затруднен доступ к деталям, режимы которых нужно измерять.

В начале был измерен режим работы дежурного блока питания. Он соответствует тому, что указано в схеме.

Основной блок питания включается с помощью реле RY101 расположенным рядом с трансформатором дежурного режима. Обмотка реле питается от напряжения 6В. При нажатии кнопки включения реле срабатывает и сразу же отключается.

Такое возможно при наличии перегрузки по одному из напряжений блока питания.

Без подачи питания были проверены выходы всех источников напряжений на предмет короткого замыкания в нагрузке. Ничего подозрительного не обнаружено.

Придется проводить измерения напряжений.

Наиболее вероятна перегрузка в мощном выходном каскаде УНЧ. Проверка начата именно с него. На плате УНЧ есть диодный мост D580…D583. Напряжение на его выходе, измеряемое в момент включения равно 37В, что есть норма.

Для доступа к остальным источникам напряжений пришлось снять магнитофонную панель. Микросхемы стабилизаторы расположены на радиаторах, установленных на основной плате.

Измерения проводились в момент включения, на входе и выходе каждой микросхемы. Это хлопотно, напряжение пропадает быстро, но измерить можно.

Ниже показана часть схемы с проверяемыми микросхемами:

При проверке микросхемы IC240 напряжение на ее выходе устанавливается чуть больше 1В. А должно быть 9В. У остальных микросхем все нормально.

Проверена нагрузка, питающаяся от этого напряжения, замыканий нет. Подозрение на саму микросхему. Микросхема выпаяна и проверена. Она неисправна. Тип микросхемы стабилизатора KIA7809А. Это микросхема стабилизатор на 9В. Вместо нее установлена исправная. Музыкальный центр «JVC CA-UXG68» заработал в полном объеме.

Материал статьи продублирован на видео:

Ремонт музыкальных центров c гарантией в Москве

Цены на ремонт музыкального центра

Цены по услугам

Услуга	Стоимость	Гарантия
Восстановление блока питания	от 500 руб	90 дней	Заказать
Замена ключевых транзисторов	от 250 руб	90 дней	Заказать
Ремонт элементов обвязки микросхемы управления	от 650 руб	90 дней	Заказать
Комплексная чистка	от 350 руб	90 дней	Заказать
Ремонт механики CD	от 850 руб	90 дней	Заказать
Ремонт CD ченжера	от 1000 руб	90 дней	Заказать
Ремонт частотных преобразователей	от 550 руб	90 дней	Заказать
Замена УНЧ	от 1500 руб	90 дней	Заказать
Замена генератора опорной частоты	от 650 руб	90 дней	Заказать
Замена пасиков	от 350 руб	90 дней	Заказать
Смазка, настройка и чистка привода CD	от 850 руб	90 дней	Заказать
Восстановление обвязки основного усилителя	от 1100 руб	90 дней	Заказать
Чистка оптики CD привода	от 550 руб	90 дней	Заказать
Смазка и регулировка ЛПМ-кассетника	от 1200 руб	90 дней	Заказать
Чистка энкодера регулировки громкости	от 850 руб	90 дней	Заказать
Регулировка кинематики	от 1000 руб	90 дней	Заказать
Ремонт платы	от 1200 руб	90 дней	Заказать
Чистка и смазка крепления дверцы кассетника	от 650 руб	90 дней	Заказать

Цены по неисправностям

Услуга	Стоимость	Гарантия
Не включается	от 850 руб	90 дней	Заказать
Не работает CD	от 650 руб	90 дней	Заказать
Работает ручка регулировки громкости	от 550 руб	90 дней	Заказать
Не открываются CD деки	от 850 руб	90 дней	Заказать
Плохо работает кнопка включения	от 500 руб	90 дней	Заказать
Не читает диски	от 1000 руб	90 дней	Заказать
Плохая громкость	от 850 руб	90 дней	Заказать
Не корректная работа приёмного лотка для дисков	от 1100 руб	90 дней	Заказать
Не передает звук на колонку	от 800 руб	90 дней	Заказать
Слабый звук	от 250 руб	90 дней	Заказать
Начал самопроизвольно выезжать лоток CD	от 600 руб	90 дней	Заказать
Не определяет диски	от 1200 руб	90 дней	Заказать
Не работает AUX	от 800 руб	90 дней	Заказать
Гаснет подсветка дисплея	от 500 руб	90 дней	Заказать
Помехи при прослушивании радио	от 800 руб	90 дней	Заказать
Замена элементов в цепях радиоприемного тракта	от 1200 руб	90 дней	Заказать
Настройка тока луча лазера	от 850 руб	90 дней	Заказать
Не работает один канал	от 1000 руб	90 дней	Заказать
Не реагирует на кнопки управления	от 450 руб	90 дней	Заказать

Цены в таблице указаны для часто возникающих поломок. В случае отсутствие Вашей неисправности в таблице, Вы можете обратиться за консультацией к администратору по телефону 8 (495) 120-4138 , либо остав заявку вверху этой страницы

Музыка сопровождает современного человека повсеместно. Большинство из нас являются владельцами музыкальных центров и различных домашних акустических систем. Все они отличаются по размеру и функциональности, но объединяет их тот факт, что время от времени, как и любая другая электроника, музыкальные центры нуждаются в диагностике и ремонте. В этом вопросе Вам на выручку всегда готовы прийти мастера сервисного центра FixIt.

Высококвалифицированные специалисты сервисного центра FixIt осуществляют широкий спектр ремонтных работ связанных с ремонтом музыкальных центров и другой аудиотехники. Быстро и качественно наши специалисты произведут:

диагностику музыкального центра, с целью выявления причин неисправности и определения возможных вариантов ремонта и его цены
ремонт или замену дефектных, или вышедших из строя элементов

Наиболее часто специалисты нашего сервисного центра сталкиваются с такими неисправностями музыкальных центров:

неисправность работы лентопротяжного механизма;
нестабильная работа тюнера;
сбои в работе проигрывателя компакт – дисков;
проблемы с процессором управлением музыкальным центром;
отсутствие звука или снижение чистоты, громкости воспроизведения

Наши специалисты производят ремонт музыкальных центров в Москве практически всех производителей первого эшелона: Samsung, Mystery, Hyundai ,Panasonic, Sony, Prology, Clarion, LG, Toshiba, Pioneer, Alpine, Kenwood, JVC. Также производим ремонт менее известных брендов.

Не включается музыкальный центр sony

Здарова, Банда! Хочу поделиться радостной новостью, о починке собственного старенького музыкального центра. Начну с начала)) На 18 лет подарили мне родители новенький мопед музыкальный центр Sony MHC-RG444S. Крутой был по тем временам, с сабвуфером, да и сейчас долбит нормально.

Радовал он меня безумно, музыку слушал вместе с соседями(два этажа вниз и два наверх). Но годика через 3 что-то захандрил мой центр, вернее одна из колонок, на тихой громкости, стала покрипывать, и выключаться. Сделаешь погромче, вроде прошибает и снова нормально играет. Потом уже дошло до того что даешь ему пендаля, и долгое время работает нормально. Но это дело меня подбешивало, поэтому через какое то время отдал его в ремонт в М-видео. Там он у них простоял неделю, после чего звонять оттуда и говорят что все нормально, и вы занимаетесь ерундой. Приехал, забрал. Какое то время он работал чисто и не хрипел. Но потом опять, да все хуже и хуже. А потом уже было не до него, закрутился с интститутом, армией, работой. И как то забил на музыку дома. Еще один раз носил в ремонт, но там такой дядя Вася: «А х***й его знает, че он хрипит!»
А когда мы съехались с моей девушкой, центр я забрал к нам в квартиру, где он и продолжил стоять мертвым грузом. Но любим мы с моей девушкой тихими вечерними выходными посмотреть какой нибудь фильмец. А колонки у компа вообще не к черту, так… пищалки. Ну я и подключил центр к компу. Кайф конечно сразу, фильм смотришь как в кинотеатре, все грохает, бухает. Но через некоторое время центр вспомнил что он вообще-то болеет, и снова захрипела колонка. Ну дали ему пендаля раз, второй… и колонка вообще сдохла. Стала издавать одни хрипы вместо музыки. У меня на душе кошки скребли, жалко…
И вот в одну субботу, когда я играл в первую Халву центр вообще закапризничал, и стал хрипеть и кашлять как простуженный с тепературой. Я психанул, отключил его, и потащил на операционный стол. Разобрал нахрен до винтика. После чего соединил все схемы, включил музыку, и давай стучать по всем контактам зубочисткой. Ну и нашел! Все оказалось элементарно! Дело в том что на входе куда вставляются проводки колонок, на микросхеме есть реле MASSUSE.(масюся))))) Пошатав его я услышал привычный хрип из колонок.
Я твой музыкальный центр, реле шатал))) Вот оно думаю!

Снял с него крышечку. Ну и тут все стало понятно. При включении центра, контакты размыкаются(это 4 вертикальных палки на фото) и звук пропадает. Ну видимо я много раз его вкл-выкл, вкл-выкл, вкл-выкл, вкл-выкл… Что контакты немного подгорели. Протер контакты ваткой со спиртом, снова включил, пошевелил… Не хрепит! Вообще! Протер контакты еще разок, и собрал обратно весь центр.
Вчера смотрели Казино Рояль, звук просто чистейший!
Вот такая история. Вы спросите: «И чо? Нафиг засорять драйв? Почему не про машину? Куда смотрят модеры?»
Поделился историей, потому что понял какие бездельники нас окружают! Я не радио любитель не разу, музыкальный центр разбирал сам. Так почему я сам нашел в чем косяк, и исправил его, а в бюро ремонта нет? Так что нас нахлопывают не только у официальных дилеров наших авто, но много где еще.
Всем удачи!

Так уж бывает, что техника, исправно служившая долгое время или, наоборот, не так давно купленная, внезапно перестает работать. Но это совершенно не означает, что она больше не подлежит восстановлению.

Причины поломок магнитофонов

Прежде чем узнать, как отремонтировать музыкальный центр, следует определить причину его поломки.

Ремонт музыкального центра может потребоваться по таким причинам:

окончание рабочего ресурса деталей, который предусмотрен изготовителем;
механическое воздействие – падение аппаратуры на пол, удары и т.д.;
использование некачественных компакт-дисков;
выход из строя блока питания и электронных плат из-за перепадов напряжения в электрической сети;
самостоятельная попытка разборки аппаратуры с целью чистки;
применение накопителей памяти с сомнительным содержанием (в плане наличия вирусов).

Но это далеко не весь перечень возможных неполадок, но самых распространенных, во всех остальных вариантах возможны частные случаи, требующие только специализированной диагностики.

Как отремонтировать музыкальный центр

Это важно! Регулярная чистка и смазка механизмов аппаратуры – необходимое условие продолжительной эксплуатации любой техники.

Самая распространенная «болезнь» этой аппаратуры – отказ от чтения дисков. Как правило, в этом случае потребуется полная замена лазерной оптики.

Сбой при воспроизведении компакт-диска часто происходит по причине загрязнения оптической системы, точнее запыления линзы. В данном случае ремонт музыкального центра Сони или любого другого ограничится протиранием ее поверхности ватой, а еще лучший вариант – сдуть пыль с помощью специального аэрозольного баллончика со сжатым очищенным воздухом.

Не крутится диск? Проблема скорее всего в микросхеме привода или в самом двигателе, которая решается так: снимают весь привод и отпаивают плату. Если диск крутится, но медленно, и при этом греется микросхема драйвера, вероятно, замыкание в обмотке двигателя.

Если компакт-диск крутится, но не считывается, а на дисплее отображается надпись LOAD, ремонт музыкального центра, будь то Aiwa, Sony, Panasonic или Samsung, будет заключаться в замене лазерной головки. Но мастер проверит и гибкий шлейф, с ним также возможны проблемы – в местах перегиба возле лазера.

Если при включении магнитофона не светится индикатор, а проверка показывает, что напряжение с блока питания ниже требуемого, скорее всего причина в электролите фильтра БП. Однако причина, возможно, кроется и в выходе из строя блока питания вследствие деформации выходных микросхем в УНЧ.

Выход из строя техники может быть связан с дешевыми пиратскими компакт-дисками. Кроме того, что информация с них иногда не считывается, они могут привести к разрушению как самих дисков, так и элементов устройства чтения.

Если не работают часы, или нет приема тюнера в диапазоне FM, то основанием для ремонта музыкального центра может послужить: неисправность микросхемы контроллера, кварца, стабилизирующей частоты генератора в микросхеме.

Несколько важных советов по профилактике

Прежде всего, стоит исключить все негативные факторы из процесса использования оборудования, таких как: механические воздействия, некачественные диски, перепад напряжений (рекомендуется применять стабилизатор), самостоятельные ремонты и т.д.

Кроме того, нужно ухаживать за внешними панелями аппаратуры без применения абразивных и едких средств, воздержаться от установки оборудования вблизи отопительных приборов, избегать попадания в DVD-лоток любой жидкости и посторонних предметов.

Виды ремонта

Первым делом специалист сервисного центра производит полную диагностику оборудования.

Согласно статистике, сложный ремонт музыкальных центров требуется только в крайних случаях, в более чем 50% работы ограничиваются общей чисткой и регулировкой основных компонентов устройства. Но при этом стоит учитывать, что одна из главных причин излишних материальных расходов – обращение к непрофессиональным мастерам.

А наличие у сервисов самых распространенных деталей в наличии (микропроцессоров, электронных плат, двигателей приводов, шестеренок, лазерных оптических устройств, регуляторов громкости, трансформаторов блоков питания и т.д.) гарантирует быстрый срок ремонта музыкальных центров Samsung, Panasonic, Aiwa, Sony и других известных моделей.

Перечень предоставляемых услуг:

ремонт пультов, тюнера, магнитофонной панели, проигрывателя, лентопритяжного механизма, механизма после попадания жидкость, следствий механических повреждений;
восстановление основной платы, считывающей системы;
устранение неисправностей лазерной головки, кассетной деки, электроники, цепей питания, процессоров управления и т.д.

В случае возникновения любых проблем, всегда можно обратиться к специалистам, они проведут ремонт музыкальных центров в Новосибирске быстро и недорого.

Музыкальный центр SONY HCD-RG60 принесли с проблемой не включается.

При включении в сеть щелкает реле и касетник, а дальше полная тишина, индикатор не светится, на нажатие кнопок не реагирует, светится только кнопка power.

Музыкальный центр SONY HCD-RG60 изнутри

После вскрытия произвел замеры напряжений на блоке питания, оказалось что на выходе отсутствует напряжение 12 вольт.

В результате был найден виновник данной поломки, резистор R919 (0,33Ом) на плате TRANS BOARD, видимо не выдержал нагрузки и он перегорел. После замены резистора музыкальные центр заработал как положено.

Плата блока питания музыкального центра SONY HCD-RG60 Плата блока питания музыкального центра SONY HCD-RG60 Перепаяный резистор R919 Сгоревший резистор

Не включается музыкальный центр самсунг

Современная бытовая техника ввиду использования в её конструкции мелких и хрупких деталей порой слишком уж «нежна» в обращении, и ломается довольно часто. Музыкальные центры в этом плане – далеко не исключение. Однако для того, чтобы отремонтировать МЦ, порой необязательно нести его в сервис — иногда исправить поломку можно собственными силами. В этой статье речь пойдёт о том, что делать, если музыкальный центр не включается.

Причины, по которым может не включаться музыкальный центр

Перед тем как браться за отвёртку и паяльник, стоит понять, по каким причинам устройство могло перестать работать. Среди наиболее частых большинство специалистов сервис-центров выделяют следующие:

Механические повреждения «начинки» МЦ из-за падения, ударов, тряски и прочих внешних воздействий.
Выработка ресурса деталей.
Использование низкокачественных носителей.
Поломка плат или блока питания после резких перепадов напряжения в электросети.
Вирусы на носителях.

ВАЖНО! Ещё одной частой причиной поломок специалисты называют попытки самостоятельного разбора устройства с целью очистить его от пыли. Чтобы МЦ служил долго, чистку его необходимо доверять только профессионалам, имеющим опыт работы с подобной техникой.

Что делать, если не включается музыкальный центр

Для того чтобы понять, что именно стало причиной поломки МЦ, необходимо тщательно осмотреть корпус устройства и провода на предмет механических повреждений. Наличие напряжения в проводах, идущих к колонкам, можно легко проверить при помощи отвёртки с тестером. Также для того, чтобы локализовать поломку, можно подключить к базе рабочую колонку от любой другой техники. Если звук не воспроизведётся – то причина определённо кроется в самом устройстве.

Если внешних повреждений не обнаружено, а колонки исправно работают с другим устройством, стоит разобрать корпус прибора. Для того чтобы сделать это, необходимо с помощью крестовой отвёртки выкрутить все крепёжные болты корпуса, а затем снять его заднюю панель. Это поможет добраться до центральной платы МЦ, и осмотреть её.

Если при разборе ощущается резкий запах гари от блока питания устройства, то скорее всего, перегорел предохранитель. Для того чтобы не пришлось менять блок питания целиком, стоит в инструкции по эксплуатации либо на самом устройстве посмотреть номинал вышедшего из строя предохранителя, и заменить его подходящим. Если номинал заменяемой детали не будет совпадать с установленным производителем значением, то впоследствии может выйти из строя один из каналов.

ВАЖНО! Если у пользователя нет никаких навыков в радиоэлектронике, все манипуляции, подразумевающие работу с паяльником, замену электронных плат и мелких деталей, выполнять не рекомендуется, т. к. это может лишь усугубить поломку.

При осмотре основной платы стоит осмотреть входной разъём. При наличии отходящих контактов и повреждённой пайки следует при помощи паяльника восстановить контакт провода. Специалисты для таких целей используют чаще всего припои с низкой температурой плавления, дабы не повредить мелкие детали платы.

Особое внимание следует уделить также и конденсаторам: если бока и верха немного вздулись, то их необходимо заменить. Необязательно причиной поломки будет являться один вздувшийся конденсатор, однако если его вовремя не заменить, то в скором времени МЦ может снова потребоваться ремонт, и куда более серьёзный.

Если же устройство включается, но воспроизводит аудиофайлы со значительными помехами, то причина может быть в неисправности микросхемы усилителя мощности. Для того чтобы выяснить это наверняка, прибор следует запустить и проиграть звук в каждом возможном режиме. Если и в радио, и в воспроизведении MP3 возникают одни и те же помехи – микросхему усилителя необходимо заменить.

После проведения всех операций по ремонту прибор необходимо собрать в обратном порядке и запустить для проверки работоспособности.

Часто бывает и так, что сам МЦ включается и функционирует, однако одна из колонок не воспроизводит звук. Причиной тому чаще всего становятся неисправности динамика колонки, которые могут быть вызваны:

образованием конденсата на мембране;
обрывом проводов на диффузоре;
мусором, попавшим между катушкой и магнитом;
размагничиванием;
физическим повреждением мембраны.

Для устранения конденсата можно попробовать прогреть мембрану при помощи лампы накаливания. Если же мембрана повреждена, то её работоспособность восстановить невозможно, и она подлежит замене.

Как известно, легче предупредить неисправность, нежели исправлять её последствия. Для того чтобы МЦ прослужил долго, его необходимо время от времени чистить от пыли и смазывать необходимые детали, а также содержать подальше от приборов отопления и не допускать попадания в лоток дисков посторонних предметов и жидкостей.

Наиболее частой причиной является неисправность в блоке питания. Вздутые электролитические конденсаторы, либо микротрещины в пайках на плате, деформация микросхем – типичные проблемы в музыкальных центрах Самсунг по мере износа. Опытные мастера нашего сервисного центра выполнят ремонт блока питания на высшем уровне за 30-60 минут. Цена вполне демократичная – от 750 рублей.

Цены на услуги по ремонту

Ремонт блока питания

Наименование услуги

Время ремонта

Цена

Почему более 10 000 владельцев устройств Samsung доверяют нам:

В 90% случаях, мы бесплатно выезжаем в любую точку города в течение часа, как для выездного ремонта, так и для доставки в сервисный центр.

У нас в 80% случаев, ремонт электроники выполняется менее чем за 1 сутки, а диагностика за 20 минут. Присутствует срочный ремонт в течение 1-2 часов.

Ремонтируем по стандарту ISO:9001-2008, используем сертифицированные запчасти от производителя.

Телефон директора, лица и фамилии сотрудников доступны в офисе. Мы тщательно контролируем деятельность всех отделов нашего сервиса.

Выдаем гарантию сроком до 12 месяцев на все выполненные работы, используемые материалы, а также на работоспособность устройства в целом.

Благодаря проверенной годами CRM-системе, строго следим не только за качеством ремонта, но и за должным уровнем обслуживания наших клиентов.

Цены и сроки ремонта.

Ремонт и настройка в офисе, и на дому. Цены и сроки.

Цены и сроки ремонта.

Оставьте ваш вопрос через форму обратной связи и вам перезвонит именно мастер и ответит без навязывания каких – либо услуг.

Ваше сообщение отправлено.

Спасибо за обращение.

Скидка 10% за лайки

Адрес центрального офиса: Россия, Москва , улица Сущёвский Вал, дом 5, стр 28

Обращайтесь в сервисный центр Samsung за услугами ремонта от профессионалов, адреса вы найдете в контактах.

Стоимость работ музыкальных центров

Цена услуги без запчастей — 1500 рублей .
Диагностика — в СПб бесплатная.
Срочный ремонт музыкальных центров — без наценки. Просто попросите мастера сделать быстрее.

Если для восстановления требуются запчасти, то итоговая конечная стоимость услуги составляет сумму цены работы 1500 рублей и цены запчастей. Запчасти с клиентом согласовывается после проведенной диагностики. При оформлении квитанции Вы в праве назначить любую пороговую стоимость согласования для Вашего удобства. Возможен выезд мастера на дом в Санкт-Петербурге и Лен. области. Запчасти не продаем.

Цена ремонта музыкальных центров под ключ

Представляем Вашему вниманию данные успешных устранений неисправностей SAMSUNG клиентов Юмедиа. Найдите Ваш вариант по дефекту, бренду, модели и вы сможете прикинуть возможную окончательную цену ремонта с учетом запчастей. Итоговая стоимость может отличаться в передел +-10%, так как скачет цена детали производителя на текущий день.

Нажмите на нужный вам ремонт, чтобы узнать больше.

Проблемы с срабатыванием защиты в МЦ Sony

maxsimus (AMV)

michman

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Справочник по транзисторам
ТДКС — распиновка, ремонт, прочее
Справочники по микросхемам
. и другие .

Информация размещена в каталогах, файловых архивах, и отдельных темах, в зависимости от типов элементов.

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Проблемы с срабатыванием защиты в МЦ Sony как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Не работает музыкальный центр LG FFH -1079: в чем причина

Производитель, категория, тег

Проблемы по производителям

Все Решенные Вопросы без ответов

День добрый. Неожиданно перестал работать сабвуфер в акустической системе LG X-Boom Pro CM9950 в одной колонке, подскажите, пожалуйста, по…

Добрый вечер. Не работает правый верхний динамик (красный) в музыкальном центре LG X-BOOM OM7550K, вопрос- как до него добраться? Хочу…

День добрый. Музыкальный центр LG совсем не работает от пульта ДУ, но сам пульт работает (проверяли на другом центре), а от кнопок на…

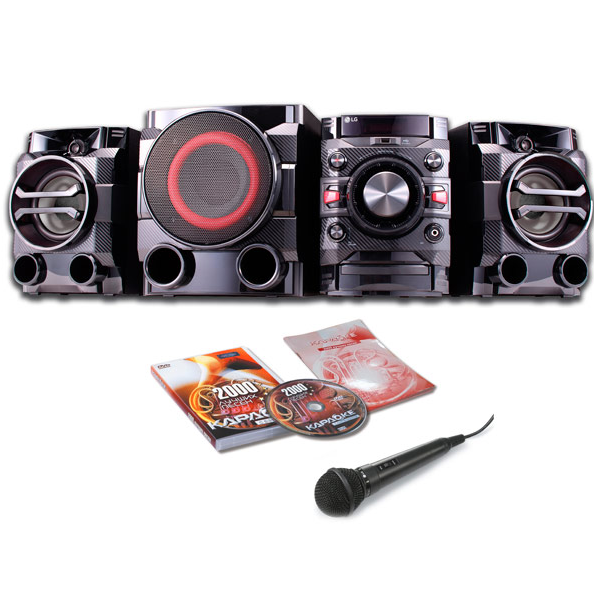

Добрый день, на музыкальном центре LG DM5360K при отключенном микрофоне, показывает подключенный микрофон. Подскажите, пожалуйста, как…

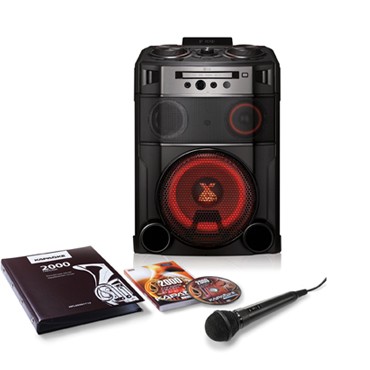

У музыкального центра LG X-Boom Cube OM6540 пропал звук в любом режиме. Подскажите, пожалуйста, почему это могло произойти, и что делать?

Здравствуйте. При нажатии на кнопку — освободить, не выезжает дисковод в музыкальном центре LG FFH-565AX. Никаких звуков при этом не…

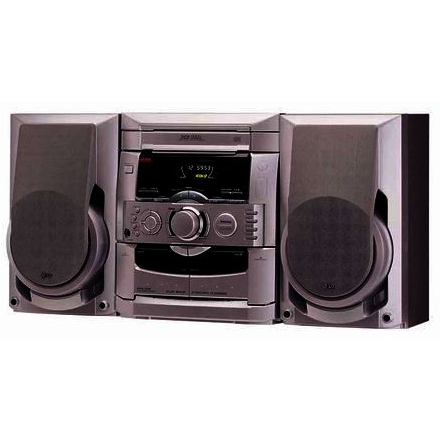

Добрый день. При отключении музцентра LG FFH-378 от сети, список радиостанций в памяти сохраняется менее суток. Если музцентр находится…

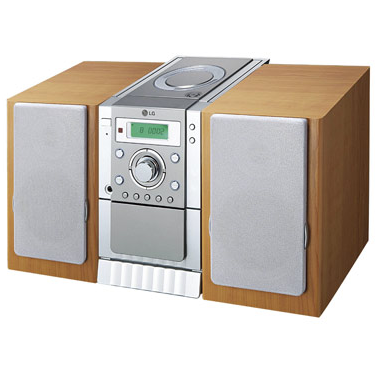

Добрый день, всем. При включении музыкального центра LG LX-U150 у него пустой экран и он не работает. Подскажите, пожалуйста, что могло…

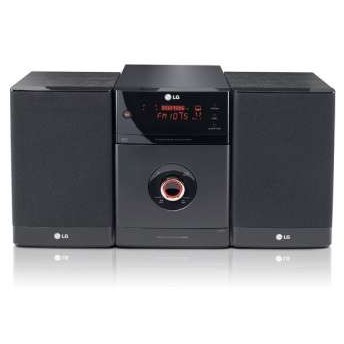

Добрый день. Пропал звуку музыкального центра LG RAD136B, а всё остальное отлично функционирует. Подскажите, пожалуйста, возможные…

1 ответ 243 просмотра

Мигает индикация включения на кнопке. При попытке включить нажатием на кнопку или пультом, загорается индикация на регуляторе…

После отключения и включения света в квартире, центр перестаёт включаться, но постояв до утра или сутки, начинает работать, как ни в…

1 ответ 101 просмотр

1. Модель и марка не та, что указана (кнопка другой производитель не работала) производителя не знаю. 2. Мне повезло, т.к. мне отдали…

Начал пропадать звук, на максимальном уровне громкости еле слышно, после сброса настроек (stop на лицевой панели, 0 на пульте) звук при…

Добрый вечер, почему музыкальный центр не открывает, некоторые папки на Usb 500 Гб? Подскажите, пожалуйста.

2 ответа 273 просмотра

Добрый день, скажите какие версии Караоке воспроизводит музыкальный центр LG MDT-355?

Музыкальный центр играет секунд 5, а потом глохнет. Подскажите, что делать?

5 ответов 404 просмотра

Не крутит диск, помогите!

5 ответов 573 просмотра

Нет звука, все функции работают, индикатор работает, пульт управляет, в чём проблема?

Добрый день. В музыкальном центре LG появилась проблема с хрипом при старте радио, однако по мере работы, хрип уменьшается и вовсе…

Пропал звук во всех режимах (радио. СD.AUX. касета.), делаешь на максимум громкость и в динамике еле-еле слышен звук. Уже практически…

5 ответов 1354 просмотра

Причины, по которым может не включаться музыкальный центр

Механические повреждения «начинки» МЦ из-за падения, ударов, тряски и прочих внешних воздействий.
Выработка ресурса деталей.
Использование низкокачественных носителей.
Поломка плат или блока питания после резких перепадов напряжения в электросети.
Вирусы на носителях.

ВАЖНО! Ещё одной частой причиной поломок специалисты называют попытки самостоятельного разбора устройства с целью очистить его от пыли. Чтобы МЦ служил долго, чистку его необходимо доверять только профессионалам, имеющим опыт работы с подобной техникой.

Re: Муз.центр LG FFH-2505K — нет звука

Сообщение от Audio-Video

Просто — скачать мануал и прочесть про регулятор громкости, например.

А при чём тут регулятор громкости? (крутить регулятор я умею).

Что делать, если не включается музыкальный центр

ВАЖНО! Если у пользователя нет никаких навыков в радиоэлектронике, все манипуляции, подразумевающие работу с паяльником, замену электронных плат и мелких деталей, выполнять не рекомендуется, т. к. это может лишь усугубить поломку.

образованием конденсата на мембране;
обрывом проводов на диффузоре;
мусором, попавшим между катушкой и магнитом;
размагничиванием;
физическим повреждением мембраны.

на дисплее горизонтальные чёрточки

попал детский мяч прямо в кнопку включения. при включении в сеть загорается лампочка под кнопкой, на дисплее только горизонтальные чёрточки и всё, …

Не включается, но горит лампа питания

Включаю в сеть, загорается лампочка на кнопке питания, жму на неё, но центр не включается. Один раз включился и кроме ФМ ничего не показывал и …

не включается муз. центр

при включение в сеть, не загорается лампочка включения , центр не включается ни через пульт ни вручную

Аппарат не «видит» родной диск караоке

Аппарат воспроизводит CD- и DVD-диски вполне удовлетворительно. Но прекратил «видеть» при запуске диск караоке. Диск родной, куплен вместе с …

нет звука

на дисплее показывает что музыка идет , а звука нет! радио, аукс, и сд тоже без звука!

Не включается музыкальный центр

Причины, по которым может не включаться музыкальный центр

Механические повреждения «начинки» МЦ из-за падения, ударов, тряски и прочих внешних воздействий.
Выработка ресурса деталей.
Использование низкокачественных носителей.
Поломка плат или блока питания после резких перепадов напряжения в электросети.
Вирусы на носителях.

ВАЖНО! Ещё одной частой причиной поломок специалисты называют попытки самостоятельного разбора устройства с целью очистить его от пыли. Чтобы МЦ служил долго, чистку его необходимо доверять только профессионалам, имеющим опыт работы с подобной техникой.

Что делать, если не включается музыкальный центр

ВАЖНО! Если у пользователя нет никаких навыков в радиоэлектронике, все манипуляции, подразумевающие работу с паяльником, замену электронных плат и мелких деталей, выполнять не рекомендуется, т. к. это может лишь усугубить поломку.

образованием конденсата на мембране;
обрывом проводов на диффузоре;
мусором, попавшим между катушкой и магнитом;
размагничиванием;
физическим повреждением мембраны.

Почему не включается музыкальный центр

_________________
Подпись велено убрать. Убрал.

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Хочу добавить,что от БП,если прислушаться идет высокочастотный шум,едва уловимый,при нажатии кнопки включения шум меняется и через пару сек восстанавливается.

Добавлено after 31 second:
Что за сухарики?

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Электролитические конденсаторы небольшой емкости ( до 100 мкФ ) имеют тенденцию терять герметичность , со временем , и высыхать , отсюда и кличка .

_________________
Подпись велено убрать. Убрал.

На базе интеллектуальных силовых ключей верхнего плеча PROFET+2 производства Infineon можно создавать мощные приложения, способные коммутировать значительные токи. Однако миниатюрность их корпусов может стать причиной чрезмерного нагрева. Статья рассказывает о методах проектирования печатных плат для ключей PROFET+2, позволяющих минимизировать этот недостаток.

Вот фото

Добавлено after 51 second:
Сухарики поменяю,кроме smd Спасибо!

Добавлено after 1 minute 9 seconds:
Да,еще забыл добавить,что Основной электролит 220в после отключения,довольно долго держит заряд.

Технология компании Analog Devices для импульсных преобразователей, названная Silent Switcher, позволяет на порядок (по напряжению) уменьшить эмиссию электромагнитных волн не за счет доп. фильтров или уменьшения КПД, а за счет правильного размещения элементов. Рассмотрим методы борьбы с электромагнитными помехами при импульсном преобразовании с помощью микросхем Silent Switcher и модулей Silent Switcher 2.

_________________
— Русским человеком может быть только тот, у кого чего-нибудь нет, но не так нет, чтобы обязательно было, а нет — и хрен с ним.
«Русский человек может жить как в одну сторону, так и в другую. И в обоих случаях останется цел» А. Платонов

Получается что два. Он ведь отключен.

Добавлено after 30 seconds:
Схему попробую поискать

Добавлено after 38 minutes 34 seconds:
Схема есть в сообщении АлександрNZ за что ему большое спасибо! Верхний файл. Я почему то не могу ее загрузить суда. Думаю вам лучше посмотреть что там есть своими глазами.

Добавлено after 54 minutes 57 seconds:
Завтра попробую поменять все «сухарики» сразу отпишусь.

значит не все поменяли. в холодной части по силовым питаниям проверены банки?? уверен что по 1224 они полутрупы.
1 питани1 потому что это ДЕЖУРКА осталные включае ТОКА команда с процика на контакnt oN/oFf

Добавлено after 2 minutes 23 seconds:
PS я вашу схему не изучал! может быть чтото посложне например КЗ по силовым выходам. ПРОВЕРТЕ при подключеных на месте шлейфах — тогда обнаружив это БП обратно в стендбай уходит

_________________
Мудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет. и МЧС опаздает
и таки теперь Дураки и Толерасты умирают по пятницам!

Хорошо,я понял. Как можно запустить этот БП без подключения шлейфа,чтобы понимать что проблема именно в нем а не в самом центре?

Добавлено after 1 minute 15 seconds:
Я так понимаю,нужно запустить именно STR X6768

Последний раз редактировалось Gigavolt Пт дек 08, 2017 11:29:49, всего редактировалось 1 раз.

ОН ОФФ сигнал есть
БП работает всегда,когда вкл.в розетку
Дежурное питание на проц,далее он рулит.Если проц решит ,что УНЧ жопа то не пошлёт сигнал на включение Так всё сложно пля
Анализируйте схему-всё в ваших руках Можно и так и этак пойти
ИМХО принудительно вкл,определится что УНЧ ,поменять и ОК

Добавлено after 40 minutes 45 seconds:

_________________
Очень нравится неон

Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один — попроще

Светодиодный проект

0 0 голоса

Рейтинг статьи

Ремонт музыкального центра своими руками
