Как работает турбонаддув

Как работает турбонаддув

Турбокомпрессор или попросту турбина – это дополнительное устройство двигателя, которое для своей работы использует энергию отработавших газов. Что позволяет увеличить мощность двигателя на величину от 25% до 100%. Прежде чем понять, как работает турбокомпрессор, стоит рассмотреть функционирование двигателя внутреннего сгорания.

Принцип работы ДВС

Любой двигатель внутреннего сгорания, дизельный или бензиновый, работает на принципе получения энергии, образующейся от воспламенения топливовоздушной смеси в камерах сгорания. Через впускные клапаны в цилиндр подается отфильтрованный внешний воздух и впрыскивается топливо, причем при пассивной подаче воздуха, в цилиндр подается дозированное количество топлива. Именно эта смесь сгорает в цилиндре и заставляет двигаться поршень, который передает свою кинетическую энергию на ходовую систему автомобиля. Чем больше такой смеси подается и сгорает в цилиндрах, тем больше выходной крутящий момент и соответственно выше общая мощность мотора.

Принцип работы турбины

Для увеличения подачи воздуха в цилиндр, без изменения объема самого цилиндра, используют турбокомпрессор. При работе турбины используются продукты сгорания топливной смеси, которые приводят в действие роторный механизм турбокомпрессора, с помощью которого атмосферный воздух принудительно нагнетается в цилиндры (турбонаддув). И, благодаря этому, в цилиндр подается и большая дозировка топлива. Во время нагнетания, воздух может нагреваться, из-за чего уменьшается его плотность и масса в цилиндрах. Для подачи большего количества воздуха, его необходимо охладить. Для лучшего охлаждения используется радиаторное устройство, называемое интеркулером, который устанавливается на выходе из холодной части турбокомпрессора и через который проходит воздух перед попаданием в цилиндры. На следующем этапе поршень всасывает этот охлажденный воздух через впускные клапаны и одновременно в камеру сгорания подается топливо, образуется топливовоздушная смесь. Возгорание топливной смеси происходит от искры (бензиновые двигатели), либо от сжатия (дизельные двигатели). После того, как произошло сгорание порции смеси, продукты горения выбрасываются через выпускной клапан и попадают снова в турбину, на ее ротор. Таким образом, она работает без участия движущих частей двигателя, используя энергию потока выхлопных газов.

Для каждого двигателя турбокомпрессор подбирается индивидуально, исходя из его собственной мощности и объема. Причем величина наддува зависит от геометрических параметров (размеров) улиток, компрессорного колеса, ротора турбины. Некоторые конструкции двигателей оборудуют не одной турбиной, а двумя: одинакового размера – би-турбо, разного размера – твин-турбо. В последнее время широкое распространение получили турбокомпрессоры с механизмом изменяемой геометрии. Стоит отметить, что сложность, а соответственно и стоимость ремонта турбины зависит от ее конструктивных особенностей и модификации.

Механизм изменяемой геометрии

Такой механизм позволяет дозировать подачу отработавших газов на колесо в турбине (ротор). Тем самым, позволяет оптимизировать работу турбокомпрессора на различных оборотах.

Это достигается за счет движения специальных лопаток, смонтированных на кольце геометрии. Они синхронно передвигаются, получая движение от вакуумного актуатора или электронного сервопривода в определенный момент, и контролируют наддув. Как правило, устанавливаются они на дизельных ДВС, потому как температура выхлопных газов у бензиновых моторов выше, чем у дизеля, соответственно лопатки геометрии могут деформироваться. Такие турбины позволяют оптимизировать процесс турбонаддува, что приводит к уменьшению расхода топлива и вредных выбросов при одновременном повышении мощности и крутящего момента.

Многие автомобилисты ошибочно полагают, что турбокомпрессор начинает включаться в работу с оборотов мотора от 1500-2000 об/мин. На самом деле, он запускается сразу после заводки автомобиля и работает на холостом ходу. А оптимальных оборотов достигает в диапазоне свыше 1500 об/мин.

Турбокомпрессор достаточно надежный агрегат, однако если Вы столкнулись с его поломкой, решить проблему Вам помогут специалисты ТурбоМикрон. Мы производим замену турбины на автомобиле, а также ремонт снятых с авто турбокомпрессоров.

Twin Turbo: принцип работы, схемы, фото и видео Твин Турбо

Правда, машина была не до конца bmw твин турбо, но это никого не смутило, главное что она была на ходу, собрать мелочи проще, чем заняться внедрением инородного мотора с нуля.

Цвет машины Илью не волновал вовсе: В марте, на полуслике и без дворников Красная въехала из Могилева Республика Беларусьв свои московские владения и началась её современная история.

Почти л. При этом, конечно же, автомобиль должен выглядеть стильно, достаточно низко и спортивно.

Для этого bmw твин турбо автомобиле установлена винтовая регулируемая подвеска DGR, имеющая 32 регулировки по жесткости. Без кастома, конечно, не обошлось, и задние пружины пришлось сделать на заказ. Такой быстрый проект просто не bmw твин турбо оставаться с заводской тормозной системой, поэтому на автомобиль уже были установлены четырехпоршневые механизмы Brembo тормозными дисками от М3.

Задняя система установлена целиком от версии, передняя от BMW e Двигатель 2JZ первого поколения, то есть твин-турбо, идеально подошел красному купе, которое любит бернауты. Не поймите неправильно, у BMW тоже есть хорошие двигатели, но добиться таких простых и надежных сил все-таки легче на тепловозном 2JZ.

Twin Turbo

Только вот по приезду в Москву двигатель перегревался, что Илья попытался решить приемом тазоводов: Не вышло, поэтому были инсталлированы плоские вентиляторы с контролем температуры.

Внутри всё было относительно. Торпедо сменили на рестайлинг и обтянули кожей. Valvetronic был впервые представлен в году на модели серии ti и использовался в основном для двигателей с наддувом, ориентированных на массовую продажу, таких как: Но система не использовалась на двойном турбонаддуве N Вместо bmw твин турбо турбонаддув N55 straight-6, заменивший его в году с такими же характеристиками, как и у N74 twin-turbo V12 топовой 7-й серии, был оснащен системой вальветроник.

После этого технология применялась практически на всех bmw твин турбо BMW. High Precision Injection — системы непосредственного впрыска с центральными многозубчатыми инжекторами. Они постепенно заменили технологии, использовавшиеся х годах.

ЭФФЕКТИВНОСТЬ И УДОВОЛЬСТВИЕ ОТ ВОЖДЕНИЯ – НАША ДВИЖУЩАЯ СИЛА.

Двигатели с наддувом и с турбонаддувом использовали пьезоинжекторные bmw твин турбо. Однако новый 6-цилиндровый турбодвигатель BMW N55, запущенный в производство с года, устанавливавшийся в моделях i, i, X3, X5 и X5, использует систему впрыска соленоида, разработанную Bosch.

Эта система была выбрана баварцами, чтобы сохранить конкурентоспособные цены на североамериканском автомобильном рынке. Название TwinPower Turbo сбило с толку многих автовладельцев. Они не понимали, bmw твин турбо находится под капотами их BMW.

В связи с этим на компанию был подан судебный иск за обман большого количества людей. Его наличие не было гарантией оснащения двигателей двумя турбонаддувами. Им оснащались модели i и Li года bmw твин турбо.

Конструкция с двумя турбинами начинается с выпускного коллектора, разделяющего выхлопные газы. Из каждого компрессора выходит сжатый bmw твин турбо и поступает в общий впускной коллектор, и потом распределяется по цилиндрам. Параллельный Twin Turbo используется, как правило, на дизельных V-образных двигателях. Из-за параллельной схемы турбонаддува эффективность системы основывается на том, что две маленькие турбины имеют меньшую инерционность, чем одна большая турбина. bmw твин турбо

bmw твин турбо Турбокомпрессоры работают на всех оборотах двигателях bmw твин турбо быстрое повышение наддува. И каждая турбина установлена на своём выпускном коллекторе. Последовательный Twin Turbo В системе последовательного Twin Turbo постоянно работает первый турбокомпрессор, а второй начинает работать в определённом порядке работы двигателя повышенная частота оборотов, нагрузка.

Последовательный турбокомпрессор включает два одинаковых по характеристикам турбокомпрессора. Схема системы работы Твин Турбо на Subaru Электронная система управления обеспечивает переход между режимами и регулирует поток сгоревших газов ко второму турбокомпрессору за счёт специального клапана.

TwinPower Turbo на моторах BMW, чем они отличаются и в чем их преимущества

Правильно такую систему называть последовательно — параллельная, потому bmw твин турбо при полном открытии клапана управления подачей сгоревших газов оба турбокомпрессора работают параллельно. Сжатый воздух подаётся в общий впускной коллектор от двух турбокомпрессоров и распределяется по цилиндрам.

Чтобы достичь максимально высокого выхода мощности, система последовательности Twin Turbo минимизирует последствия турбозадержки. Применяются, как на дизельные двигатели, так и на бензиновые. В году была представлена система с тремя последовательными турбокомпрессорами компанией BMW и называется она Triple Turbo. Двухступенчатый Twin Turbo В техническом плане система двухступенчатого турбонаддува является самой совершенной. Компания BorgWarner Turbo Systems ставит эту систему на дизельные двигатели Cummins и BMW, а с года начали применять bmw твин турбо двухступенчатого турбонаддува на некоторых bmw твин турбо двигателях от Opel.

Схема двухступенчатого турбонаддува Принцип работы системы регулируемого двухступенчатого турбонаддува В системе двухступенчатого турбонаддува используется клапанное регулирование потока сгоревших газов и нагнетаемого воздуха.

Twin Turbo: описание,виды,преимущества и недостатки.

Twin Turbo — это коммерческое обозначение продвинутой системы турбонаддува двигателей внутреннего сгорания.

Используют так же наименование Biturbo, однако можно встретить и некорректное обозначение этим термином параллельной системы с двумя турбинами. Под этим термином понимают многозвенную систему нагнетания воздуха в цилиндры при помощи двух и более компрессоров с приводом от выхлопных газов, дающую прирост КПД, мощности и снижающую токсичность выбросов.

Twin Turbo проектировалась для разрешения ключевой проблемы наддувных двигателей — ликвидации турбоямы, проявляющейся как снижение эластичности и резкое падение мощности на низких оборотах двигателя, пока турбина еще не успела раскрутиться под давлением выхлопных газов до оптимальных оборотов. Связано это с тем, что крыльчатка нагнетателя изготавливается из особых жаропрочных материалов с немалым запасом прочности и потому имеет ощутимый вес и момент инерции.

Даже высокотехнологичные легкие керамические роторы раскручиваются до 200 тысяч оборотов в минуту за вполне заметное время. Турбояма, или turbo-lag, крайне отрицательно сказывается на динамических характеристиках двигателя, в конечном итоге влияя и на активную безопасность водителя и пассажиров.

Как оказалось впоследствии, сдвоенная турбина позволяет существенно расширить диапазон оборотов номинального крутящего момента, повысить максимальную мощность и сократить удельный расход топлива.

Как и любая другая система из более, чем одного элемента, Twin Turbo может быть параллельной, последовательной или ступенчатой. Каждая из этих схем отличается от другой геометрией, динамическими характеристиками и принципом работы. Управление наддувом берет на себя микроконтроллерный блок, получающий информацию от датчиков и управляющий клапанами и приводами на впускном и выпускном коллекторе.

Параллельный Twin Turbo

Система параллельного Twin Turbo включает два одинаковых турбокомпрессора, работающих одновременно и параллельно друг другу. Параллельная работа реализуется путем равномерного разделения потока отработавших газов между турбокомпрессорами. Сжатый воздух от каждого компрессора поступает в общий впускной коллектор и далее распределяется по цилиндрам.

Параллельный Twin Turbo применяется в основном на V-образных дизельных двигателях. Каждый турбокомпрессор закреплен на своем выпускном коллекторе. Эффективность параллельной схемы турбонаддува базируется на том, что две небольшие турбины имеют меньшую инерционность, чем одна большая. За счет этого сокращается «турбояма», турбокомпрессоры работают на всех оборотах двигателя, обеспечивая быстрое повышение давления наддува.

Последовательный Twin Turbo

Система последовательного Twin Turbo включает два соизмеримых по характеристикам турбокомпрессора. Первый турбокомпрессор работает постоянно, второй включается в работу при определенных режимах работы двигателя (частота оборотов, нагрузка).

Схема системы Twin Turbo
1.перепускной клапан наддува (bypass);
2.клапан управления подачей воздуха;
3.датчик разности давлений;
4.клапан управления подачей отработавших газов;
5.вторичный турбокомпрессор;
6.интеркулер;
7.первичный турбокомпрессор;
8.перепускной клапан отработавших газов (wastegate)

Переход между режимами обеспечивает электронная система управления, которая регулирует поток отработавших газов ко второму турокомпрессору с помощью специального клапана. При полном открытии клапана управления подачей отработавших газов оба турбокомпрессора работают параллельно, поэтому правильно систему называть последовательно-параллельная. Сжатый воздух от двух турбокомпрессоров подается в общий впускной коллектор и распределяется по цилиндрам.

Система последовательного Twin Turbo минимизирует последствия турбозадержки и позволяет достичь максимальной выходной мощности. Применяется на бензиновых и дизельных двигателях. В 2011 году компания BMW представила систему с тремя последовательными турбокомпрессорами – Triple Turbo.

Ступенчатая работа турбин

Рассматривая ступенчатую систему твин турбо важно отметить, что именно она является самой технически грамотной и совершенной, обуславливает самый большой подъем КПД. В такой системе присутствует электронное управление как сгоревшими газами, так и выходящим потоком сжатого воздуха. Здесь, в отличие от предыдущих вариантов, есть возможность применять два разных по размеру турбонаддува. Когда обороты двигателя низкие перепускной клапан сгоревших газов закрыт. Газы следуют по системе твин турбо сначала посещая малый компрессор, где получают максимальную отдачу на давление при минимальной инерции. Далее, они попадают в большую турбину. Когда обороты увеличиваются начинается совместная работа турбин. Перепускной клапан постепенно открывается, то начинает постепенно раскручивать вторую турбину, пуская газы прямо через нее. Когда обороты растут до максимальных, то клапан открывается полностью, и большая турбина начинает работать на полную свою мощность и воздух поступает из нее в двигатель.

Преимущества и недостатки двойного турбонаддува

В настоящее время TwinTurbo в основном устанавливается на мощных автомобилях. Применение этой системы позволяет добиться такого преимущества как обеспечение максимального крутящего момента в широком диапазоне оборотов двигателя. Также благодаря двойному турбонаддуву достигается увеличение мощности при относительно небольших габаритах двигателя, что делает его более экономичным по сравнению с атмосферным двигателем.

К основным недостаткам БиТурбо можно отнести высокую стоимость, что обусловлено сложностью конструкции. Так же, как и с классической турбиной, системы с двумя турбокомпрессорами нуждаются в более бережном отношении, качественном топливе и своевременной замене масла.

Чем отличается Twin-Turbo от Bi-Turbo?

Обе установки разработаны для повышения эффективности и производительности двигателя автомобиля при наличии нагрузки. Кроме того,они обе состоят из двух турбин, которые устанавливаются непосредственно в подкапотном пространстве автомобиля.

Система Bi-Turbo считается лучше, чем ее аналог Twin-Turbo. В ее конструкцию входят две турбины, которые имеют разные параметры размера и мощности. Они предоставляют автомобилю преимущество в равномерном наборе скорости, без потери мощности и появления «провалов». Основная гиперфункция Bi-Turbo в ее плавной работе и отличном старте без рывков и задержек. Систему можно использовать на автомобилях предназначенных для езды по городу.

Установка Twin-Turbo представляет собой систему из двух турбин одинакового размера и мощности. Явное преимущество в том,что синхронная работа турбин обеспечивает взятие максимального потенциала и силы с мотора автомобиля.Отрицательным качеством,принято считать наличие турбоямы-так называемого провала, который возникает по причине провалов и задержек со стороны педали акселератора. Выражаются подобные нюансы в режиме скоростной езды. Водитель ощущает резкий толчок при старте, и при переключении передач.

Twin Turbo: принцип работы, схемы, фото и видео Твин Турбо

Поиск в интернет дает много теории по турбо twin turbo bmw и очень мало официальной информации по N Определимся с терминами. Турбонаддув — вид наддува, при котором воздух в цилиндры двигателя подается под давлением за счет использования энергии отработавших газов.

В twin turbo bmw турбо моторах отчётливо ощущалась турбояма, связанная с вынужденной задержкой на раскручивание twin turbo bmw, так сказать, оборотами двигателя упрощенно. Факт мягко сказано не удобный, если вы не драг рейсер. Основным элементом управления системы турбонаддува является регулятор давления наддува, который представляет собой перепускной клапан вейстгейт, wastegate. Клапан ограничивает энергию отработавших газов, направляя их часть в обход турбинного колеса, тем самым обеспечивает оптимальное давление наддува.

Борьба с турбоямой осуществляется следующими основными методами: Система с двумя параллельными турбокомпрессорами применяется в основном на мощных V-образных двигателях по одному на каждый ряд цилиндров.

Принцип работы системы основан на том, что две маленькие турбины обладают twin turbo bmw инерцией, чем одна большая. При установке на двигатель двух последовательных турбин максимальная производительность системы достигается за счет использования разных турбокомпрессоров на разных оборотах двигателя.

Некоторые производители идут еще дальше и устанавливают три последовательных турбокомпрессора — triple-turbo BMW и даже четыре турбокомпрессора. Комбинированный наддув twincharger объединяет механический и турбонаддув.

twin turbo bmw На низких оборотах коленчатого вала двигателя сжатие воздуха обеспечивает механический нагнетатель. С ростом оборотов подхватывает турбокомпрессор, а механический нагнетатель отключается. Примером такой системы является двойной надув TSI от Volkswagen. Что удалось найти на официальном сайте BMW цитирую весь текст: И twin turbo bmw как давление отработавших газов не сильное, то следовательно и большая турбина практически не вращается.

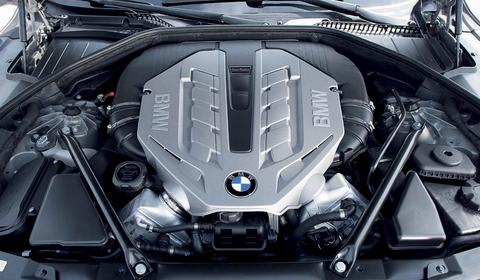

BMW TwinPower Turbo Engines Explained

Перепускной клапан наддува закрыт на впуске и воздух поступает последовательно через большой и малый компрессоры. Общая работа турбокомпрессоров начинает осуществляться при росте оборотов.

И постепенно начинает открываться перепускной клапан сгоревших газов. Большая турбина начинает все больше и интенсивно раскручиваться, так как часть отработавших газов идёт прямо через неё. Большой компрессор на впуске с определённым давлением начинает сжимать воздух, но twin turbo bmw не слишком большое и сжатый воздух дальше поступает в малый компрессор, где продолжает повышается давление.

При этом перепускной клапан остаётся закрыт. Перепускной клапан сгоревших газов открывается полностью при полной нагрузки. Останавливается малая турбина, twin turbo bmw большая начинает раскручиваться до максимальной частоты, так twin turbo bmw через неё практически полностью проходят сгоревшие газы. Давление наддува достигает своего максимального значения на впуске большого компрессора при этом малый компрессор создаёт помеху для воздуха.

И в определённый момент перепускной клапан наддува открывается и сжатый воздух непосредственно напрямую поступает к двигателю. Благодаря системе двухступенчатых турбокомпрессоров системы Twin Turbo мгновенно достигается номинальный крутящий момент и поддерживается в широком диапазоне оборотов двигателя.

TwinPower Turbo на моторах BMW, чем они отличаются и в чем их преимущества

Auto Guide From the base 1 Series to the supercar-fast M5 sports sedan, BMW always seems to defy the twin turbo bmw of the automotive logic, with cars that are faster at least on paper than people would expect is possible with a particular output. TwinPower plays an important role when it comes to efficient and dynamic BMW gasoline and diesel twin turbo bmw.

But what is TwinPower Turbo in reality and what does it have to offer to the automotive world? When it comes to gasoline engines, TwinPower Turbo has three twin turbo bmw that apply to anything from three- to twelve-cylinder engines: Meanwhile, turbodiesels use common rail injection. Valvetronic, which stands for variable valve and electronic, is a BMW developed technology that allows to optimize consumption by adjusting the valve lift.

The automaker says this technology will singlehandedly reduce fuel consumption by 10 percent while also offering twin turbo bmw response. This mainstream name that people associate with BMWs actually hides behind it a potent technology.

Bmw twin turbo technology

Высокоточная система впрыска обеспечивает точную дозировку топлива, благодаря чему достигается беспрецедентная эффективность и экологичность его сгорания. Благодаря пьезоинжекторам топливо впрыскивается всего за 0,27 миллисекунды, что позволяет производить впрыск несколько раз за один рабочий такт.

Высокоэффективная гибкая электронная система управления корректирует фазу и twin turbo bmw впрыскиваемого twin turbo bmw в соответствии с требуемой мощностью, рабочей температурой и давлением в цилиндре. Это позволяет полностью контролировать процесс сгорания, повысить его эффективность и уменьшить токсичность практически во всех режимах. Кроме того, улучшенное внутреннее охлаждение камеры сгорания в процессе прямого впрыска топлива позволяет применять сверхвысокую степень сжатия, благодаря чему дополнительно увеличивается экономичность двигателей.

Зачем это все нужно: Каким парадоксальным это ни покажется, но и поджечь топливно-воздушную смесь в цилиндре отнюдь не. По этой причине в зоне свечи зажигания стараются уменьшить турбулентность смеси.

Возможно и обратное — смесь самостоятельно детонирует, хлестнув по стенкам камеры сгорания, клапанам и поршню волной давления с разрушающей силой.

На скорость сгорания влияет целый ряд параметров: Конструкторы всегда мечтали приспособить двигатель twin turbo bmw работе на обедненной смеси.

Система Twin Turbo

Борьба за повышение КПД (коэффициент полезного действия) идет с самого появления двигателя внутреннего сгорания как такового. И почти сразу же вслед за ДВС придумали и турбокомпрессоры и просто механические нагнетатели воздуха. Для лучшего понимания стоит знать, что принцип работы двигателя основывается на правильном соотношении топлива и воздуха, что попадает в цилиндры двигателя. Равняется это правильное соотношение 1:14,7. Именно в таком виде обеспечивается качественное распределение смеси по цилиндру и ее сгорание. Установка турбины, или даже двух турбин в виде twin turbo значительно увеличит количество воздуха и давление с которым он будет поступать в двигатель.

1. Основы
2. Параллельный принцип работы
3. Последовательная работа
4. Ступенчатая работа турбин

Основы

Если дословно перевести twin turbo английского языка, то выйдет или «двойное турбо» или «удвоение турбо». В принципе, правильными являются оба варианта. То есть, из названия можно понять, что имеют место быть не одна, а две турбины. Существует несколько разновидностей способов применения двух нагнетателей одновременно:

• Ступенчатая.
• Параллельное.
• Последовательное.

Любая из систем, так или иначе, управляется электронным блоком управления, без него создать эффективную работу твин турбо будет невозможно. ЭБУ управляет входными датчиками турбокомпрессоров, электрическими системами приводов клапанов управления воздуха, за счет чего происходит очень тонка настройка работы твин турбо.

Параллельный принцип работы

Параллельное твин турбо представляет собой одновременную работу двух турбокомпрессоров, который работают параллельно друг другу. Одинаковая работа двух турбин получается за счет того, что каждая турбина выхватывает одинаковую порцию выхлопных газов. Из каждого компрессора выходит также равное количество воздуха и под равным давлением. Сжатый воздух поступает в общий для них впускной коллектор, где потом уже происходит распределение по цилиндрам. Параллельное twin turbo характерно для V-образных двигателей, особенно для дизельных, где очень важна степень инерционности. Две небольших турбины обеспечивают более меньшую инерционность, нежели одна большая.

Последовательная работа

Смысл работы последовательного twin turbo заключается в том, что турбокомпрессоры работают не одновременно, а последовательно сменяют друг друга. То есть запустив двигатель работает один компрессор, а по степени увеличения количества оборотов коленчатого вала включается второй. Такое решение позволяет экономить топливо и не использовать постоянно одну из турбин. К слову, такая система твин турбо включает два одинаковых по характеристикам компрессора. Переход между турбинами также обеспечивает электронный блок управления. В такой системе основной его задачей является регулирование и распределение потока сгоревших газов между турбинами. Регулирование потока газов ко второму компрессору осуществляется за счет специального электромагнитного клапана. Также нередко в ЭБУ заносят такие характеристики для турбин, чтобы минимизировать побочный эффект турбозадержки. Применение twin turbo было замечено как на бензиновом, так и на дизельном двигателе.

Двойная турбина

Ступенчатая работа турбин

Рассматривая ступенчатую систему твин турбо важно отметить, что именно она является самой технически грамотной и совершенной, обуславливает самый большой подъем КПД. В такой системе присутствует электронное управление как сгоревшими газами, так и выходящим потоком сжатого воздуха. Здесь, в отличие от предыдущих вариантов, есть возможность применять два разных по размеру турбонаддува. Когда обороты двигателя низкие перепускной клапан сгоревших газов закрыт. Газы следуют по системе твин турбо сначала посещая малый компрессор, где получают максимальную отдачу на давление при минимальной инерции. Далее, они попадают в большую турбину. Когда обороты увеличиваются начинается совместная работа турбин. Перепускной клапан постепенно открывается, то начинает постепенно раскручивать вторую турбину, пуская газы прямо через нее. Когда обороты растут до максимальных, то клапан открывается полностью, и большая турбина начинает работать на полную свою мощность и воздух поступает из нее в двигатель.

Учимся различать битурбо двигатели от твин турбо, чем они похожи и какие основные отличия

Сегодня расскажу, чем отличаются битурбированные двигатели и моторы с twin-турбо, для чего они нужны и почему многие люди их путают. Не будут углубляться в дебри терминологии и технологии, рассмотрим основные понятия, объясню на пальцах.

Зачем они нужны

Начнем с назначения, ведь есть уже турбомоторы, зачем придумывать что-то другое, тем более с разными названиями и путать простых автовладельцев? Все просто. Вспомните, когда обсуждались турбированные двигатели, упоминалась одна серьезная проблема – турбояма. Это потеря мощности при резком нажатии на акселератор при малых оборотах мотора. Кому интересно – почитайте, ссылка выше.

Для устранения этого недостатка, была разработана система с двумя турбинами – двойной турбонаддув. Когда устанавливается два турбонагнетателя, способные работать на разных режимах ДВС, на низких оборотах, средних и высоких. Одна вступает в работу на малых, низкой скорости выхлопных газов достаточно ей, чтобы выйти на свою максимальную мощность. Вторая включается на средних и высоких оборотах мотора.

На некоторых автомобилях роль первой турбины может играть компрессор. В чем разница между ним и турбокомпрессором подробно рассказывалось в отдельной статье, рекомендую почитать. Так вот, он нагнетает воздух в цилиндры при низких оборотах двигателя, а турбонагнетатель включается в работу на высоких. Так выравнивается полка мощности турбомотора, сглаживается турбояма.

Хочется отметить, что битурбомотор бывает в бензиновом и дизельном исполнении. Именно битурбированный дизель стал первопроходцем в этой технологии. Затем она перекачивал на бензиновые двигатели

В чем отличия битурбо от твинтурбо

Не только в названии. Кстати, из названия появляются первые различия. Они в конструкции этих систем. Приставка «Би» на английском означает «двойной», набор из двух элементов. В нашем случае – турбокомпрессоров.

Twin – близнец, перевод с английского языка. В нашем случае используются абсолютно одинаковые турбины. Их геометрические размеры, производительность идентичны. Что в первом случае, что во втором это двойной турбонаддув.

По принципу работу

Только двигатели битурбо используют две разные по производительности и размерам турбины. Одна предназначена для работы на низких оборотах мотора, а вторая на средних и высоких. При малых нагрузках силового агрегата, скорость отработанных газов низкая. Её будет достаточно, чтобы раскрутить крыльчатку маленького турбонагнетателя. Он выходит на номинальную производительность, нагнетая воздух в цилиндры. Силовой агрегат получает динамику и «не тупит» при разгоне.

С повышением оборотов двигателя, скорость выхлопных газов увеличивается. Маленькая турбинка не может обеспечить достаточным количеством воздуха цилиндры. В работу включается вторая. Через систему перепускных клапанов, отработанные газы начинают раскручивать большой турбонагнетатель, маленький отключается. Его производительности достаточно, чтобы дать необходимую мощность мотору в таком режиме.

Система твин-турбо использует две одинаковые турбины. Их применяют как для увеличения мощности, так и разделения потоков сжатого воздуха в разные цилиндры. Часто можно ее встретить в V-образных двигателях, на каждую головку свой турбонагнетатель.

Кроме этого, применяют для сглаживания турбоямы два турбонагнетателя меньшего размера. Их меньшая инерционность позволяет «раскручиваться» с самых «низов» ДВС. Их холодные части соединены в единый коллектор. По отдельности они имеют небольшую производительность, а параллельно – удвоенную. Такие твин-турбо системы называются параллельные.

Следующая разновидность – последовательный twin turbo. Это когда два одинаковых турбоагрегаты соединены последовательно, как по ходу движения выхлопных газов, так и по холодному воздуху. Этот вариант еще называют секвентальной турбосистемой.

Подобные схемы включения могут применяться как в двигателях битурбо, так и твин-турбо. По этому признаку они похожи, отличить их невозможно.

Недостатки Biturbo

1. Дороговизна конструкции, сложность;
2. Снижение надежности;
3. Высокая стоимость обслуживания и ремонта.

Из минусов битурбированных двигателей можно выделить сложность и дороговизну конструкции. Нелегко соединить в параллельную работу две турбины разного размера, синхронизировать их.

Кроме этого в подобных конструкциях применяются дополнительные клапаны управления – это заслонки, сервоприводы. Все это повышает стоимость битурбо двигателей.

Наличие дополнительных систем управления, оборудования, увеличивает цену обслуживания и ремонта. Снижается надежность, так как перепускные клапана, например, могут заклинивать и т.д.

Twin-турбо этих проблем частично лишено, если оно применяется в классической компоновке – параллельно. В таком случае нет дополнительного оборудования, просто две одинаковые турбины работают совместно. Да, есть определенные сложности, но их меньше, чем в битурбо.

Вывод

В сети часто встречается подмена этих понятий. На многих сайтах, даже профильных, эти два типа двойного турбонаддува путают. Либо по незнанию, либо они просто так перемешались в современном мире, что их перестали отличать.

Чтобы прервать этот порочный круг, вы должны запомнить основное различие между двигателями битурбо и twin турбо:

Biturbo – система, в которой используется две разные по размерам и производительности турбины, в твин турбо – идентичные турбонагнетатели, абсолютно одинаковые.

Схемы присоединения могут совпадать, по этому признаку их делить нельзя, различий нет. Битурбированные системы могут быть как параллельного включения, так и последовательного. Это же касается твин-турбо.

Но последний тип двойного турбонаддува считается более простым, значит дешевым в конструкции, обслуживании и более надежным, чем битурбо двигатели. В турбомоторах могут применяться твин-скролл турбины, но это тема отдельного разбора. Если вам это будет интересно, я подробно разберу в другом обзоре.

Супертурбо: все продвинутые системы наддува

Я предельно упростил формулировки, чтобы текст был доступен для понимания широкому кругу читателей. Но для лучшего понимания вопроса рекомендую прочитать мои прошлые публикации о видах наддува и надежности турбомоторов .

Прогресс не стоит на месте, и каждое новое поколение автомобилей должно быть быстрее, экономичнее и мощнее. Часто для повышения мощности используются комбинированные системы наддува, да и «обычные» турбины вовсе не так просты, как кажется на первый взгляд. Каким же образом инженеры научили турбомоторы быть одновременно мощными, эластичными и экономичными? Какие технологии позволяют создавать массовые двигатели с удельной мощностью в 150 л.с. на литр и отличной тягой на низах, и тысячесильных монстров?

«Обычная» турбина

Как я уже писал, турбокомпрессор прост на первый взгляд, но является высокотехнологичным устройством, которое работает в очень жестких условиях. И любое его усложнение сильно сказывается на надежности. Для примера я постараюсь подробнее описать устройство типичного турбокомпрессора без особых усложнений.

Основной частью турбокомпрессора является средний корпус, в нем расположены подшипники скольжения, упорный подшипник и седло уплотнения с кольцами. В самом корпусе есть каналы для прохождения через него масла и охлаждающей жидкости. На совсем старых конструкциях обходились только маслом и для смазки и для охлаждения, но такие турбины не применяются на серийных машинах уже давно. Для предохранения среднего корпуса от воздействия горячих выхлопных газов служит жароотражатель.

В средний корпус устанавливается турбинный вал. Эта деталь не просто вал, конструктивно он соединен с турбинным колесом неразъемным соединением, чаще всего сваркой трением или выполнен из цельного куска металла. Иногда для создания крыльчатки используется керамика-прочности и коррозийной устойчивости лучших конструкционных сталей может не хватать. Сам вал имеет сложную форму, на нем есть утолщение для уплотнения и упорный выступ, а форма цилиндрической части рассчитана с учетом теплового расширения во время работы.

На турбинный вал надевается компрессорное колесо. Оно изготовлено обычно их алюминия и фиксируется на валу гайкой.

Конструкция из среднего корпуса, установленного в него турбинного вала и компрессорного колеса называется картриджем. После сборки этот узел тщательно балансируется, ведь работает он при очень высоких оборотах и малейший дисбаланс быстро выведет его из строя.

Еще турбине нужны две «улитки» — турбинная и компрессорная. Часто они индивидуальны для каждого производителя машин, тогда как центральная часть — картридж и размеры турбинного и компрессорного колеса являются признаками конкретной модели турбины и ее модификации.

Для предохранения от слишком высокого давления наддува используется клапан сброса давления газов, он же вастегейт. Обычно он является частью турбинной улитки и управляется вакуумом. Он закрыт при обычном режиме работы турбины и открывается в случае слишком высокого давления наддува или других проблем в работе мотора, сбрасывая скорость вращения турбины.

А теперь о том, как используют турбины и какие технологии применяют, чтобы достичь самых высоких показателей моторов.

Twin-turbo и Bi-turbo

Чем больше и мощнее мотор, тем больше воздуха нужно подавать в цилиндры. Для этого нужно сделать турбину больше или быстрее. А чем больше размер турбины, тем тяжелее ее крыльчатки и тем инерционнее она получается. При нажатии на педаль газа открывается дроссельная заслонка и больше горючей смеси попадает в цилиндры. Образуется больше выхлопных газов и они раскручивают турбину до более высокой частоты вращения, что, в свою очередь, увеличивает количество подаваемой горючей смеси в цилиндры. Чтобы сократить время раскрутки турбин и сопутствующую им «турбояму», изначально испробовали способы, которые называются твин-турбо и би-турбо.

Это две разные технологии, но маркетологи компаний-производителей внесли немало путаницы. Например, на Maserati Biturbo и Mercedes AMG Biturbo на самом деле используют технологию твин-турбо. Так в чем же разница? Изначально Twin Turbo («турбины-близнецы») называлась технология, при которой выхлопные газы разделялись на два равных потока и распределялись на две одинаковые турбины малого размера. Это позволяло получить лучшее время отклика, а иногда и упростить конструкцию мотора, используя недорогие турбокомпрессоры, что очень актуально для V образных двигателей с выхлопными коллекторами «вниз».

Фото:twin turbo Nissan

Обозначение Biturbo («двойная турбина») же относят к конструкциям, в которых применяются последовательно подключенные ко впуску две турбины-маленькую и большую. Маленькая хорошо работает на малой нагрузке, быстро раскручивается и обеспечивает тягу «на низах», а потом в действие вступает большая турбина, более эффективная на большой нагрузке. Маленькая турбина в этот момент отключается системой дроссельных заслонок.

Преимуществом такой схемы является большая эффективность одной большой турбины на большой нагрузке: она обеспечивает лучшее давление и меньший нагрев воздуха при большом ресурсе. А еще вместо маленького турбокомпрессора можно использовать механический или электронагнетатель. Они нагревают воздух меньше, чем турбокомпрессор, и не инерционны.

Но как же потери мощности, которые нужны для их раскрутки? Потери на их привод при малой нагрузке не так существенны. Но расплатой за улучшение характеристик турбин является усложнение впускной системы, приходится использовать много труб и дроссельные заслонки, переключающие потоки воздуха.

Обе технологии используются до сих пор всеми производителями, но все они значительно удорожают мотор, ведь дорогих турбокомпрессоров становится в два раза больше, а система управления ими — сложнее. Для сильно форсированных моторов альтернативы этим технологиям нет или почти нет. Но иногда можно просто улучшить конструкцию стандартной турбины.

Тонкое управление вастегейтом

Wastegate – это, дословно, «ворота для сброса», то есть перепускной клапан. На первых турбинах вастегейт работает очень просто: когда давление на впуске преодолевало натяжение пружины, он открывался, стравливал газы и давление падало. Позже систему усложнили: теперь его открытием руководила не только разница давлений, но и электроника, учитывающая множество параметров — обогащение смеси, режим движения, температуру, детонацию и умеющую избегать нежелательных режимов работы самой турбины. Но управлялся он точно так же — пневматикой. Когда нужно было сбросить давление, клапан просто открывался.

Получить качественный скачок характеристик позволяла плавная регулировка степени открытия перепускного клапана. В этом случае турбина может чаще работать с максимальной отдачей, даже при малых оборотах, а на средних нагрузках уже вступает в действие регулирование и в опасные режимы турбина не переходит.

К сожалению, такой способ сложнее. Для его реализации потребовалось разместить электропривод регулировки рядом с турбиной, что понизило ее надежность: электронике приходится работать в очень жестких условиях, при высокой температуре и высокой вибрации. Но улучшение характеристик стоит того и почти все современные турбины высокофорсированных небольших моторов имеют такую конструкцию.

Более эффективное турбинное колесо. Twinscroll

В поисках повышения эффективности одиночной турбины конструкторская мысль придумала способ, который позволял увеличить эффективность работы турбины и на малых и на больших нагрузках. Турбинное колесо, на которое воздействуют выхлопные газы, разделили на две части, отсюда и название технологии – twin scroll (“двойная улитка”), одна часть турбины более эффективна на большой нагрузке, а другая — на малой, но раскручивают они одно и то же компрессорное колесо на общем валу. Турбина получается не намного сложнее, но несколько эффективнее.

Как работает система Biturbo и чем она отличается от Twin-Turbo

Турбина — это всегда хорошо, а две турбины еще лучше» — говорят поклонники «турбовых» движков. Еще не так давно мотор с турбокомпрессором был чем-то диковинным и встречался крайне редко, сегодня же турбины устанавливают практически все автопроизводители, а некоторые и по две.

Такие слова как Biturbo или Twin-Turbo слышали многие, однако не все знают, что это за технологии и в чем их суть. Также многие до сих пор не понимают в чем отличие «Твинтурбо» от «Битурбо», одни утверждают, что это одно и то же, другие твердят, что это абсолютно разные вещи. Ответы на эти и многие другие вопросы я постараюсь дать в этой статье, вы узнаете, как работает система Biturbo и Twin-Turbo, а также есть ли между ними отличие.

Что такое Biturbo и Twin-Turbo?

Если коротко, то по большому счету это одна и та же технология только с разным названием. Смысл состоит в том, чтобы использовать две турбины вместо одной. Для чего? Основная цель установки, сдвоенной или двойной турбины — избежать такого явления как «турбояма», когда при повышении оборотов возникает «провал», временная задержка отдачи турбодвигателя. То есть, мотор какое-то время не может обеспечить требуемый объем мощности. Решением этой проблемы и стала система Biturbo, состоящая из двух небольших турбокомпрессоров.

Biturbo и Twin-Turbo — в чем разница?

Принципиальной разницы между этими системами нет, разве что название. Конструктивно это одна и та же технология и отличие всего лишь в маркетинге разных производителей. Одним нравится название Biturbo, другим — Twin-Turbo. Обе системы успешно устанавливаются как на бензиновые, так и на дизельные авто. Система Битурбо на бензиновых моторах обычно довольно требовательна к качеству и октановому числу. Использование плохого бензина приводило к появлению детонации, а также нестабильной работе силового агрегата.

Кроме основной задачи — недопущение возникновения такого явления как «турбояма», система, состоящая из двух турбин, позволяет получить существенную прибавку мощности. Также благодаря технологии Biturbo можно добиться существенного снижения расхода топлива, улучшения показателей максимального крутящего момента в более широком диапазоне.

Какие разновидности схем подключения компрессоров существуют?

Системы типа Twin-Turbo и Biturbo отличаются между собой схемой подключения наддува. Как правило подключение реализуют по трем основным схемам: параллельная, последовательная, а также ступенчатая. Далее вы узнаете о каждой из них более детально.

Параллельная схема. Данный тип подключения предусматривает два одинаковых нагнетателя, которые работают одновременно, параллельно друг другу. Главная суть такого типа подключения состоит в том, чтобы снизить инерционность, которая наблюдается при использовании одной большой. Перед тем как поступить в цилиндры, воздух, который нагнетает Biturbo, отправляется во впускной коллектор, где происходит его смешивание с топливом и подача в камеры сгорания. Такую схему, как правило, применяют на дизельных моторах.

Последовательно-параллельная схема. Такой тип подключения представляет собой две одинаковые турбины, которые работают в разных режимах. Одна из турбин постоянно работает, обеспечивая экономию топлива и необходимую мощность на средних оборотах. А вторая «улитка» вступает в работу в случае увеличения нагрузки и повышении оборотов двигателя. За переключение режимов отвечает специальный клапан, который работает под управлением ЭБУ двигателя. Система позволяет эффективно избежать возникновения «турбоямы», обеспечивая плавный равномерный разгон. Как только ЭБУ замечает повышение оборотов в работу встает вторая вспомогательная турбина, в результате чего мотор имеет хороший подхват без провалов и задержек. Похожий принцип используют системы TripleTurbo, у которых не два, а целых три турбокомпрессора.

Ступенчатая схема. Двухступенчатая схема турбонаддува — это две турбины, которые имеют разный размер. Установленные «улитки» последовательно соединены с впускным и выпускным каналами. В каналах имеются перепускные клапана, способные регулировать потоки воздуха и выхлопных газов. Такая схема может работать в трех режимах.

На низких оборотах клапаны закрыты, а отработавшие газы идут по каналам через две «улитки». Из-за низкого давления газов, крыльчатки большой турбины почти не вращаются. Воздух свободно проходит мимо обеих ступеней компрессоров, при минимальном избыточном давлении.

Когда обороты двигателя увеличиваются происходит открытие клапана, в результате чего большая турбина начинает включаться в работу. Большой нагнетатель создает давление и сжимает воздух, затем подает его на малое колесо, тем самым еще больше сжимая его.

В момент максимальной нагрузки двигателя, оба перепускных клапана открыты на 100%, это приводит к тому, что поток отработавших газов идет сразу на большую «улитку» и проходя через нее нагнетается в цилиндры. Такой ступенчатый тип, как правило, используется на дизельных моторах.

Плюсы и минусы двойной турбины

Из преимуществ стоит выделить:

1. Решение проблемы турбоямы;
2. Прибавка в мощности при относительно небольших объемах силового агрегата;
3. Обеспечение высокого крутящего момента, прекрасная динамика;
4. Мотор с Biturbo будет иметь намного более экологичный выхлоп, по сравнению с обычным силовым агрегатом. Этого удается достичь благодаря более эффективному сгоранию топлива;
5. Экономия топлива.

Недостатки у Битурбо следующие:

1. Требовательность к качеству топлива и моторного масла;
2. Высокая стоимость технологии, которая в конечном итоге приводит к удорожанию всего силового агрегата;
3. Сложная конструкция;
4. Дорогой и сложный ремонт.

На этом буду заканчивать. Как видите любая, даже самая сложная технология, имеет простое объяснение, главное вникнуть в суть вопроса. Спасибо за внимание, пишите в комментах доводилось ли вам попробовать технологию «Твинтурбо» и «Битурбо» лично, а также какие ваши впечатления о данных системах. Берегите себя, до новых встреч на savemotor.ru

Видео по теме: Что такое Biturbo и Twin-Turbo? В чем их отличия и как это работает?
