Нет зарядки? Разбираемся!

Кстати говоря, проблемы с зарядкой на всех тех автомобилях, которые лично мне приходилось эксплуатировать, происходили крайне редко. По большей части это начиналось после отметки в 90-100 тысяч пробега. Приора тому не исключение. Если на относительно свежем автомобиле, когда новый генератор и все остальные узлы в полном порядке, эти проблемы практически исключены, то на подержанном — неисправности с зарядкой аккумулятора могут возникать довольно часто.

Почему нет зарядки аккумулятора и где ее искать?

На самом деле, причин, по которым может пропасть зарядка, великое множество. И большая их часть связана с самым главным агрегатом по этой части — генератором. Рассмотрим основные, которые наиболее часто могут произойти.

Износ щеток генератора на Приоре. Как уже говорилось выше, когда все детали еще новые и без износа, то подобных неисправностей по сути быть не может. А вот когда отметка в 90-100 тыс. км. уже преодолена, начинаются первые звонки. И наиболее частой причиной отсутствия зарядки АКБ является чрезмерный износ щеток. Решить этот вопрос легко — заменить их на новые. Цена детали в сборе составляет порядка 350 рублей.
Вторая причина тоже можно сравнить со щетками, так как именно с этой деталью они соприкасаются при работе. Это контактные кольца якоря. Стоит снять пластиковую крышку генератора, и посмотреть на места соприкосновения щеток и колец, чтобы понять, насколько сильно износились эти детали! Самостоятельно не всегда удается выполнить эту замену, но практически любой электрик сделает это за пол часа.
Выход из строя диодного моста генератора. Если даже один из диодов будет пробивать, уже будет плохая зарядка, что будет приводить к постоянному разряду АКБ. В данном случае производится замена выпрямительного блока.
Выход из строя реле регулятора — меняется в сборе со щеточным узлом, в то время как сами щетки можно заменить отдельно (опять же при помощи хорошего электрика).
Более серьезны проблемы с такими деталями, как статор, ротор, подшипники и т.д., что встречается на деле намного реже, чем приведенные выше случаи.

Симптомы пропадания зарядки аккумулятора на Приоре

Самым первым моментом, на который многие и обращают внимание — загорелась лампочка зарядки аккумулятора на приборной панели. Если под рукой есть мультиметр, то можно замерить выдаваемый ток зарядки, подключив контакты к клеммам «+» и «-» соответственно. Если даже без нагрузки показания прибора менее 13 Вольт, это говорит о том, что есть определенные проблемы с зарядкой.

Конечно, можно (хотя крайне не рекомендуется) скинуть клемму «-» с аккумулятора во время работы мотора, тем самым проверив работоспособность генератора. Если мотор заглохнет, это будет говорить о том, что зарядки на самом деле нет, и соответственно — генератор неисправен.

Также, лампа зарядки может гореть в пол накала, что также говорит о недостаточном токе заряда. Если один из перечисленных выше симптомов имеет место быть, необходимо выполнить диагностику генератора и его деталей. При необходимости заменить их новыми. Если есть чем дополнить данную статью, можете комментировать ниже.

Оставьте ответ Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Приора загорелась лампочка аккумулятора

Marty81, первое что приходит в голову это конец щеткам, далее перетерт провод коричнево-белый от гены до панели и плохой контакт диодного моста, там три болта, в принципе на месте затянуть можно

Если бы бы перетерт провод то не возбуждался бы генератор.А он работет.По поводу щеток и моста-генератор новый стоит.А нельзя эту лампу как нибудь продублировать?

проверь надежность крепления разьема приборной доски( зеленый разьем сзади прибоки)

Спасибо проверю. По результатам отпишусь 🙂

Доброго времени суток)
Вот и у меня случилась подобная ситуация.
проехав 300км подъехал к дому. и загорелась лампочка заряда акб.
ну первое что пришло на ум это регулятор напряжения.. было такое на Волге..
решил заменить.. поменял регулятор. и теже я..ца тока в профиль(((((
ЛАМПА КАК ГОРЕЛА ТАК И ВСЕ. акб новый стоит за неделю до данной прорблемы менял.
Что делать? под рукой нет тестера и помошника проверить(((
есть подозрение на диодный мост.
может кто что подскажет.. куда смотреть что делать.

Добавлено через 1 минуту
да еще.. когда снял регулятор, от щеток оставалось около 3-4мм.
и большие бороздки на кольцах ротора

Добавлено через 1 минуту
да еще.. когда снял регулятор, от щеток оставалось около 3-4мм.
и большие бороздки на кольцах ротора
Только что справился с данной бедой, сначала тоже грешил на регулятор напряжения, поменял его, лампочка не погасла. Решил заменить диодный мост, снял старый (внизу на фото) прозвонил диоды, 1 и 2 показали нулевое сопротивление. заменил полностью диодный мост, лампа погасла, напряжение по БК 14,3 [В] на холостых, при горевшей лампочке показывало 11,7 [В]. Так же фото старого и нового регулятора напряжения, для сравнения как стерлись щетки на старом, было меньше 5 мм.

полную марку генератора плиз

ELD-A-1118 14v 115A Калина Люкс, Приора в гарантийке так написано, на самом генераторе был какойто номер, могу сходить посмотреть

Pablo Escobar, можно конечно и резак в приборке попробовать подобрать, но вообще устанавливать необходимо оригинальные запчасти.

ничего на этого болгарина не нашел

СПАСИБО, я взял болгарина т.к. только на него давали гарантию полгода, а на родные всего 2 недели, а если не обращать внимания на лампу, ничего там не сгорит в машине, т.к. зарядка вроде есть?
Завтра еще попробую клеммы все зачистить.

а если не обращать внимания на лампу, ничего там не сгорит в машине, т.к. зарядка вроде есть?

ну так если сгорит в течении гарантийного срока генератора, то тогда пусть вам машину меняют — шучу)

гореть в этой цепи нечему, но доверия данному генератору нет

ps клеммы можете не зачищать — не поможет

А чем можно проверить идет зарядка или нет
по напряжению борт сети

по напряжению борт сети

Понял, значит у меня все ОК

Добавлено через 27 минут
сходил ,глянул,так тонкий провод вроде как плюсовой.я же короткое создам?

кудесник, плюсовые провода на генераторе сидят на его шпильке, я же говорю про провод возбуждения , он на разьеме. Или он у вас давно уже отвалился? ))

Добавлено через 1 минуту
кудесник,

Мужики приветствую . Подскажите пожалуйста . Во время движение на доли секунды иногда загорается аккумулятор на панели . С чем это может быть связано ? Где то коротыш завёлся ?

Либо просто окислился плюсовой выход на аккумуляторе.
P.S. У меня такое было. Зачистил клемму, нацепил на плюсовой штырь прокладку из войлока пропитанную смазкой для контактов, также обмазал этой смазкой сам контакт (после сборки, разумеется) и все.

Либо просто окислился плюсовой выход на аккумуляторе.

каким образом контакт на АКБ влияет на возбуждение? если б не было контакта на АКБ то вы бы и стартер не провернули

А он есть, но плохой из-за окисления.
на включение стартера необходимо НАМНОГО больше энергии и разумеется НАМНОГО большего контакта чем на зарядку

Добавлено через 9 минут
окисление плюсового контакта акб приводит к периодическому срабатыванию сигнала на приборке.

предлагаю опыт — заводим авто и снимаем клемму с АКБ

ps хоть данное и не рекомендуется делать, но для опыта можно

Всем Привет!
Недавно зачистил все масы под капотом,в том числе и на термостате,и за ресивером впускным,также продублировал провод в 4 квадрата от АКБ на кузов и поставил везде корончатые шайбы.Старые черные шайбы,которые плохо проводят выкинул,поставил новые оцинкованные.Так же кинул дополнительную массу,провод в 4 квадрата с АКБ на мотор дворников.Пару дней ездил без проблем.Было -10 / -15 на улице.

ПРОБЛЕМА:Сегодня надо было ехать в -30.Завел машину с 1 раза вручную с выжимом сцепления,секунд через 10 схватили свечи(новые ставил 100км назад),машина завелась,1500 оборотов,почти сразу загорелась лампа АКБ.Потом сама потухла,поехал,проехал туда 20км,начала моргать лампа АКБ,на обратном пути тоже моргала,моргала раз 10 туда и раз 10 обратно когда ехал.Загорится,тут же погаснет,через несколько секунд снова загорится и снова погаснет.Приехал,достал цэшку,без потребителей 14,7-14,8,с потребителями 14,4-14,5 (ближний свет,печка 2ка,музыка,обогрев заднего стекла)

ВОПРОС: Может ли из за смазки консистентной такое быть?До морозов проблем не было и вообще до этого,но и смазки не было на клеммах.Смазка какая то синяя импортная то ли Мобил то ли Шелл,друг с работы подогнал,говорит ей рейки и подшипники смазывают они.Пол года назад начала загораться лампа АКБ в постоянку-поменял регулятор напряжения в сборе на Motorolla вроде (на старом стерлись щетки) — проблема пропала. Пробег у машины сейчас 78000км.Повторю,что до зачистки масс и нанесения на клеммы АКБ смазки проблем таких не было вообще.И в более менее теплые дни не было когда зачистил массы и нанёс смазку лампа АКБ не горела и не моргала.Проблема появилась сегодня в мороз -30.
Что думаете?Удалить смазку?Купить Литол-24?Или вообще не смазывать?АКБ стоит Тюмень 62Ач,пусковой ток 520А,покупал новый в сентябре 2013.

Езжу 20ч без перерыва. Было -20,сейчас -30*С на улице.
Начала моргать лампа АКБ на приборке.Моргает много раз часто с разными интервалами, потом горит постоянно, потом гаснет. При этом пропадают показания датчика температуры на улице в приборке,стоят прочерки.И фары периодически тусклее светят на секунду-другую.И генератор как мне кажется чуть громче стад работать чем обычно!Что это может быть?АКБ умирает?Генератор?Как определить что?Реле регулятор напряжения менял этой весной на новый.Массы все зачищены + коробчатые шайбы.

Замена генератора или почему не горит лампочка аккумулятора на приора 2008

Всем салют.
В общем тема такая, внезапно загорелся чек при езде, потом глушу, заводится еле еле, думал на генератор. Еще и лампочка аккума не горит при включённом зажигании. А если она не горит, значит не идет зарядка.
И не горела она у меня я так понял давненько, просто что то ушла из виду.
Ошибка показывала низкое напряжение бортовой сети, хотя аккум новый.
Проверил все предохранители.
И те 5 которые под капотом. Все целые.
Купил щётки генератора, поменял, толку нет.
Купил генератор поменял, ничего не поменялось. Все так же.

Гуглил, искал, но мало кто с таким встречался. Думал обрыв цепи на проводе который идет к лампочке. Позвонил мультиметром все норм.
В общем изучив очень много схем и разобравшись во всем я снял панель приборов и увидел там то о чем догадывался. 32 ножка приборки отпаялась и контакт не доставал до штекера. Как раз тот контакт в схеме который идет к лампочке.

В общем пришлось купить еще и приборку.
Паять я пытался но там нормально не подлезешь.
Купил поставил. Ничего не поменялось, думал что все потеряно, но оказалось все проще чем я думал. Там на новом генераторе вход под штекер с двумя клеммами. А провод то один. И нужно этот провод пробовать соединить с одним каким нибудь контактом. Если подсоединили и лампочка не загорелась, тогда по любому питание будет от другого(гнездышко DF — в генераторе КЗАТЭ). В+ идет от плюса аккумулятора.

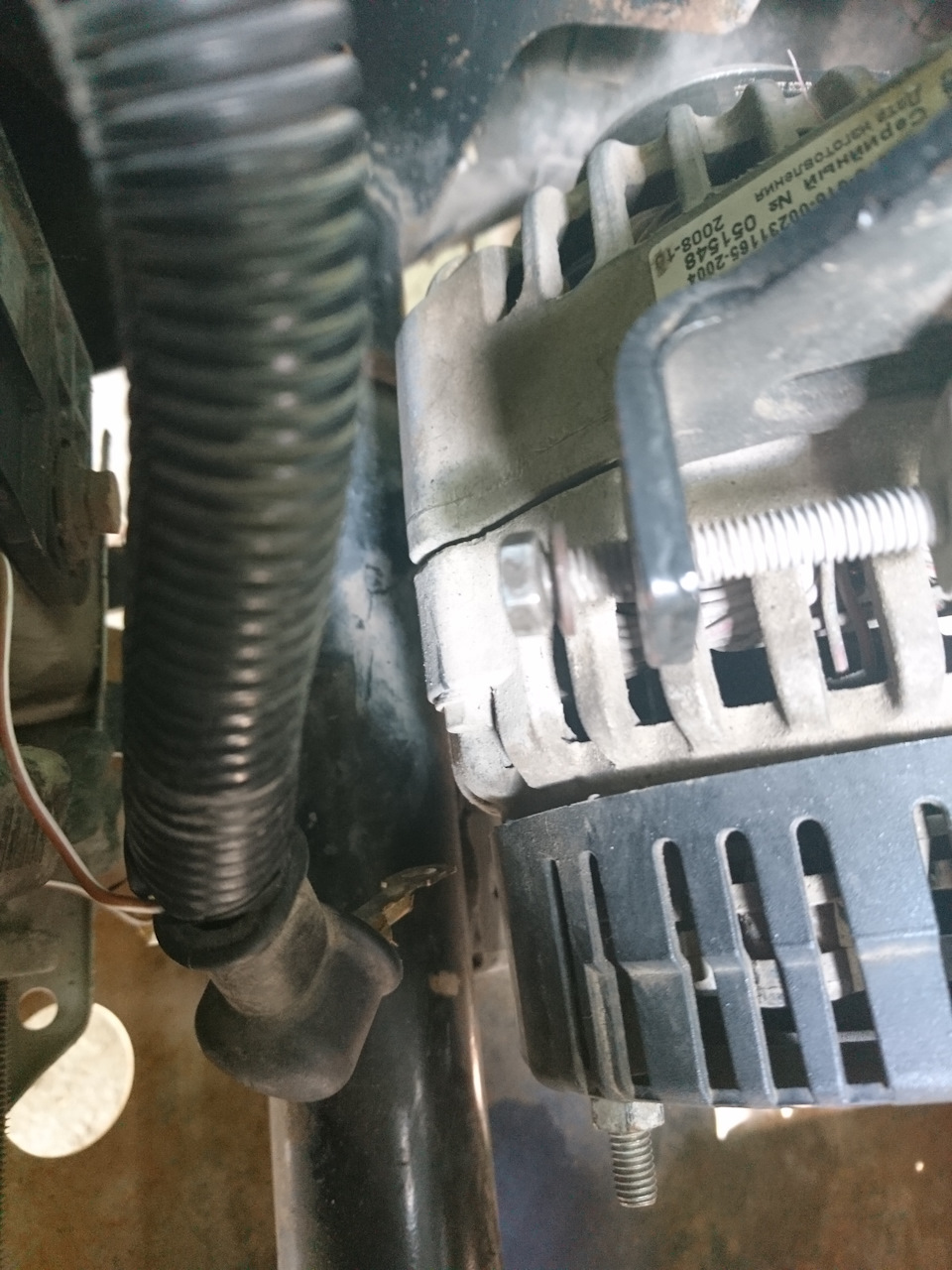

Видим что на DF контакта два а провод у меня один.

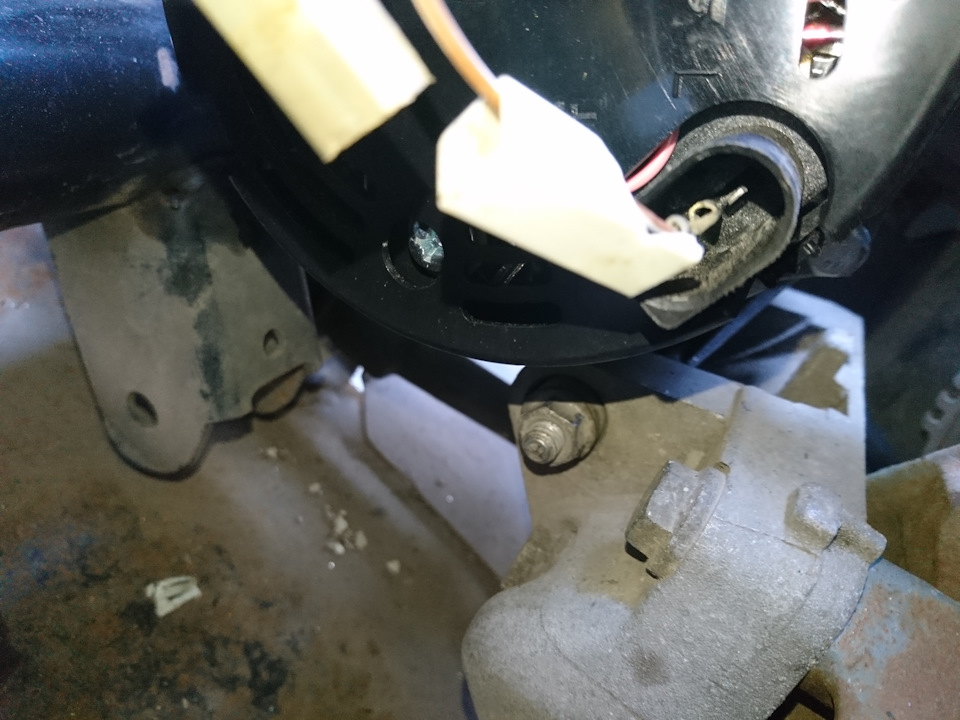

Вот белый который подсоединяем к DF

Этот штекер для кондиционера, но у меня его нет.

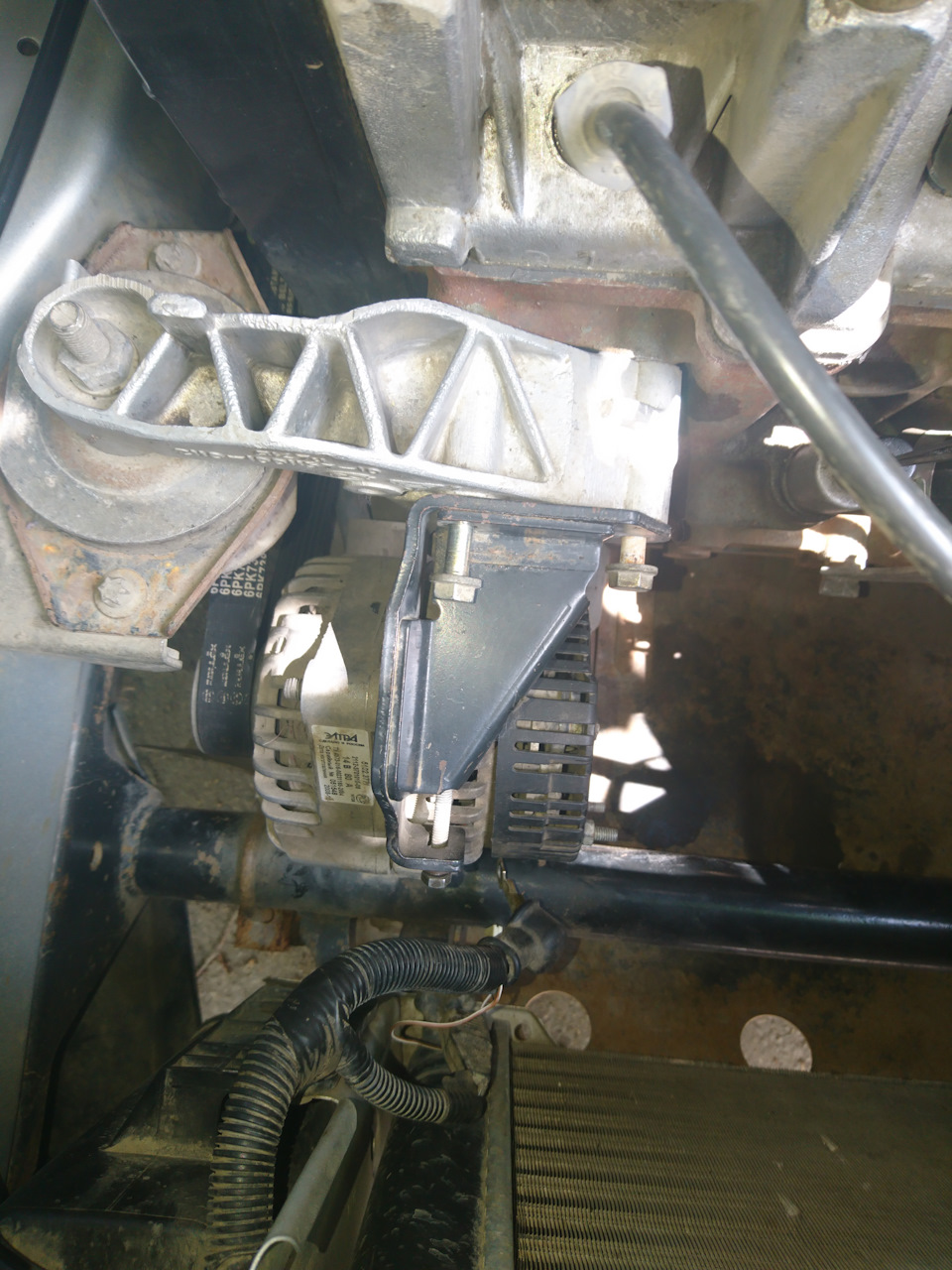

Вот новый генератор и подход моего провода.

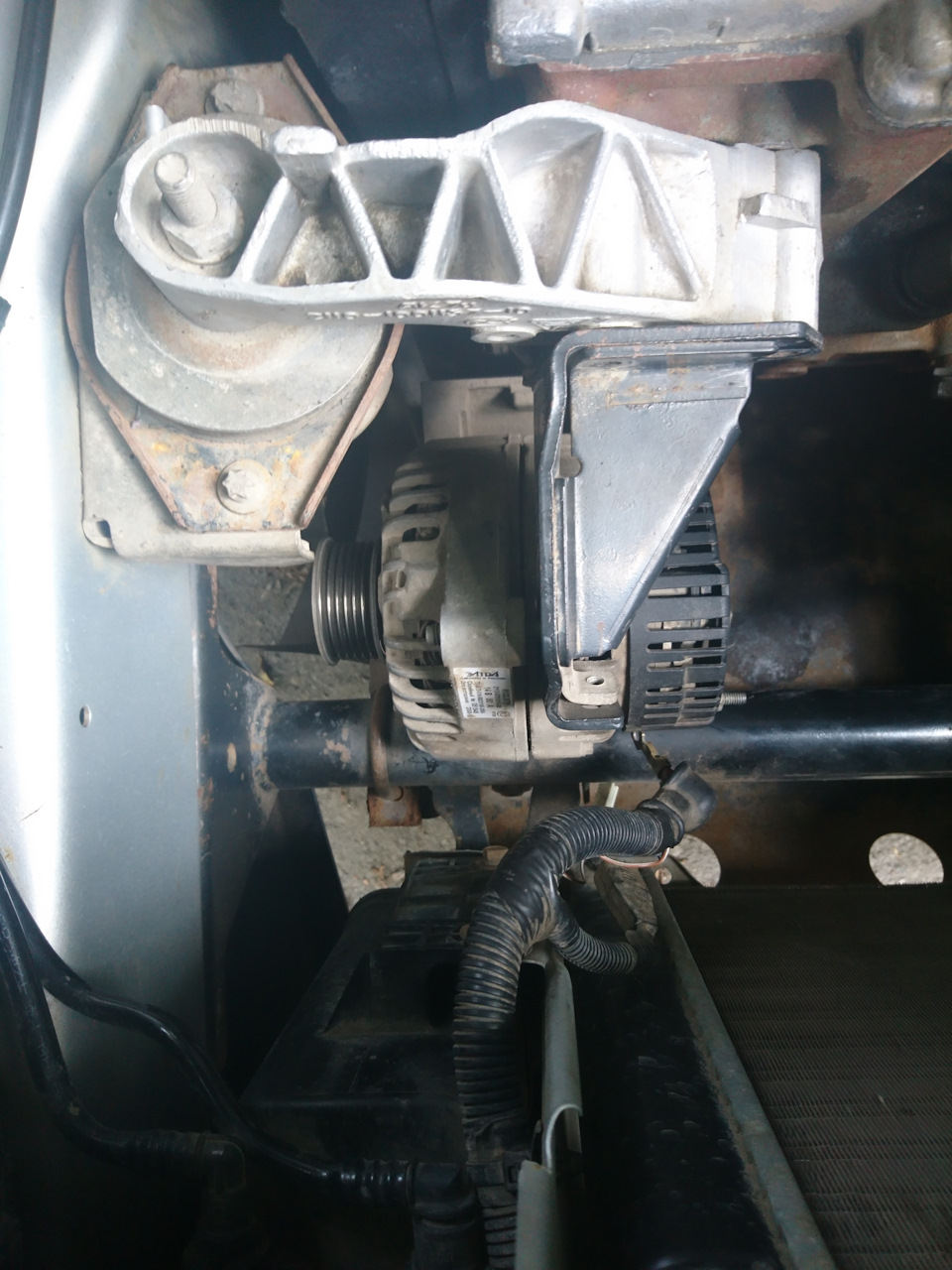

И так описание замены на 8 клапанных моторах.
Все намного проще чем я думал.
Сначала скидываем клеммы с аккума.
Потом отсоединяем провода от генератора.

И так откручиваем болты натяжения ремня генератора. Их там два, один смотрит на вас второй слева.

Откручиваем два болта которые держат подушку и крепление генератора.

Скидываем ремень вынимаем болты, аккуратно только, и ставить их одному потом очень трудно и понадобится лом.

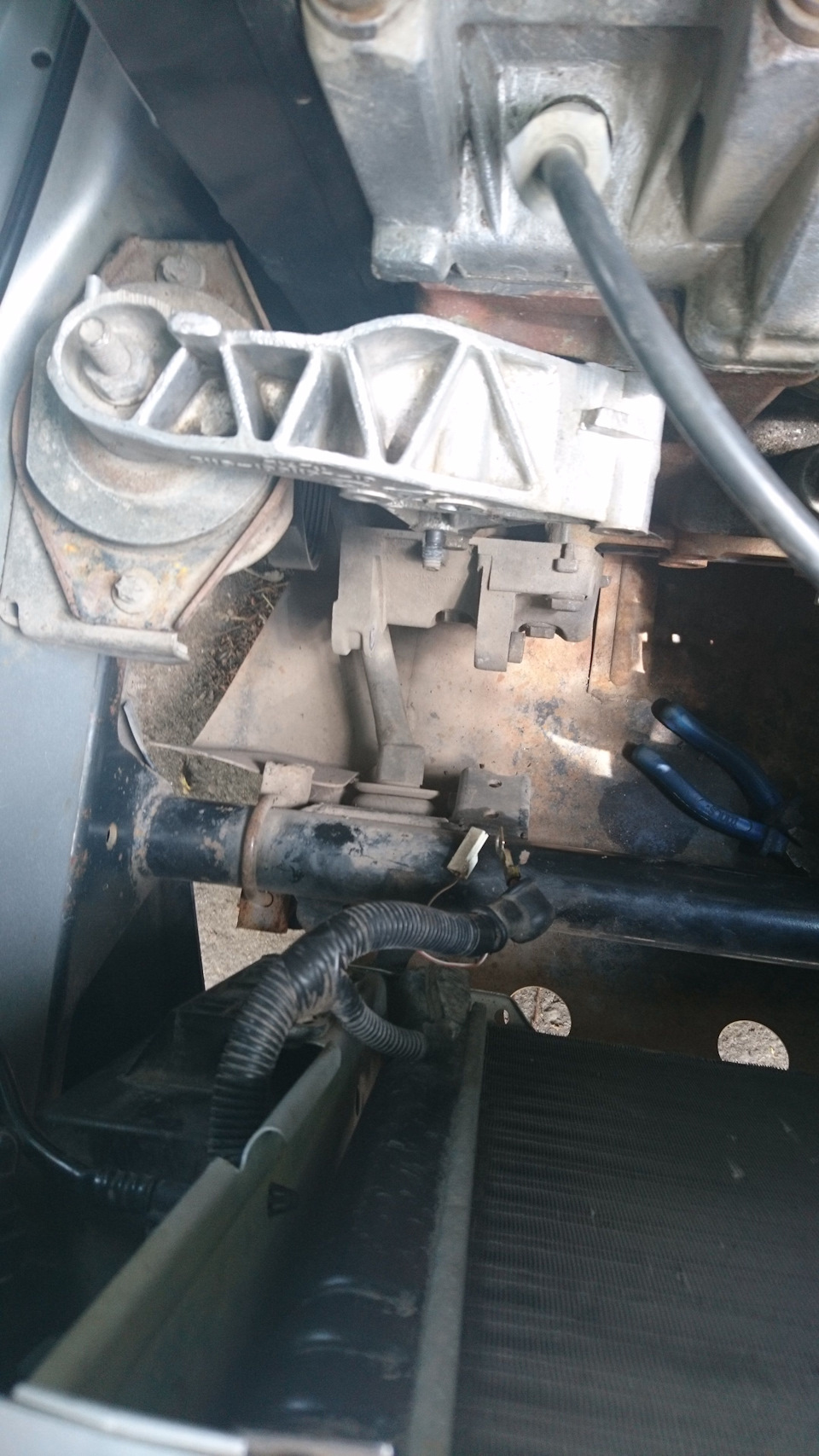

Откручиваем снизу справа болт который держит сам генератор и снимаем его.

И кстати на шеснари может не подойти этот генератор потому что он шире и может не поместиться или попросту не влезть. Но у меня все просто.

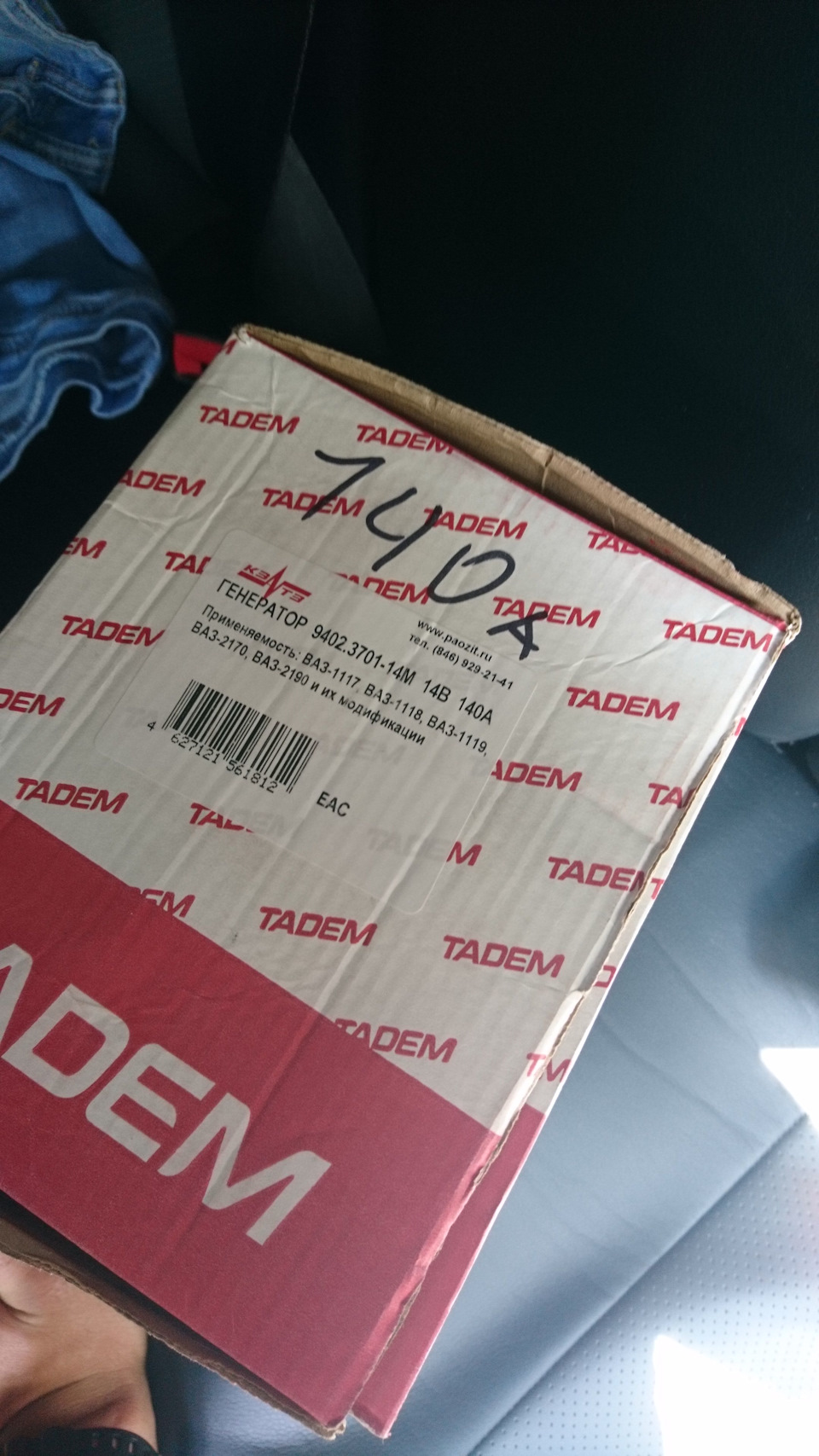

Я купил на 140А, т.к на 115 ампер стоил на 100 рублей меньше. Купил бы бош но он стоит 8к.
Я не фанат автозвука, но думаю лишними амперы не будут.

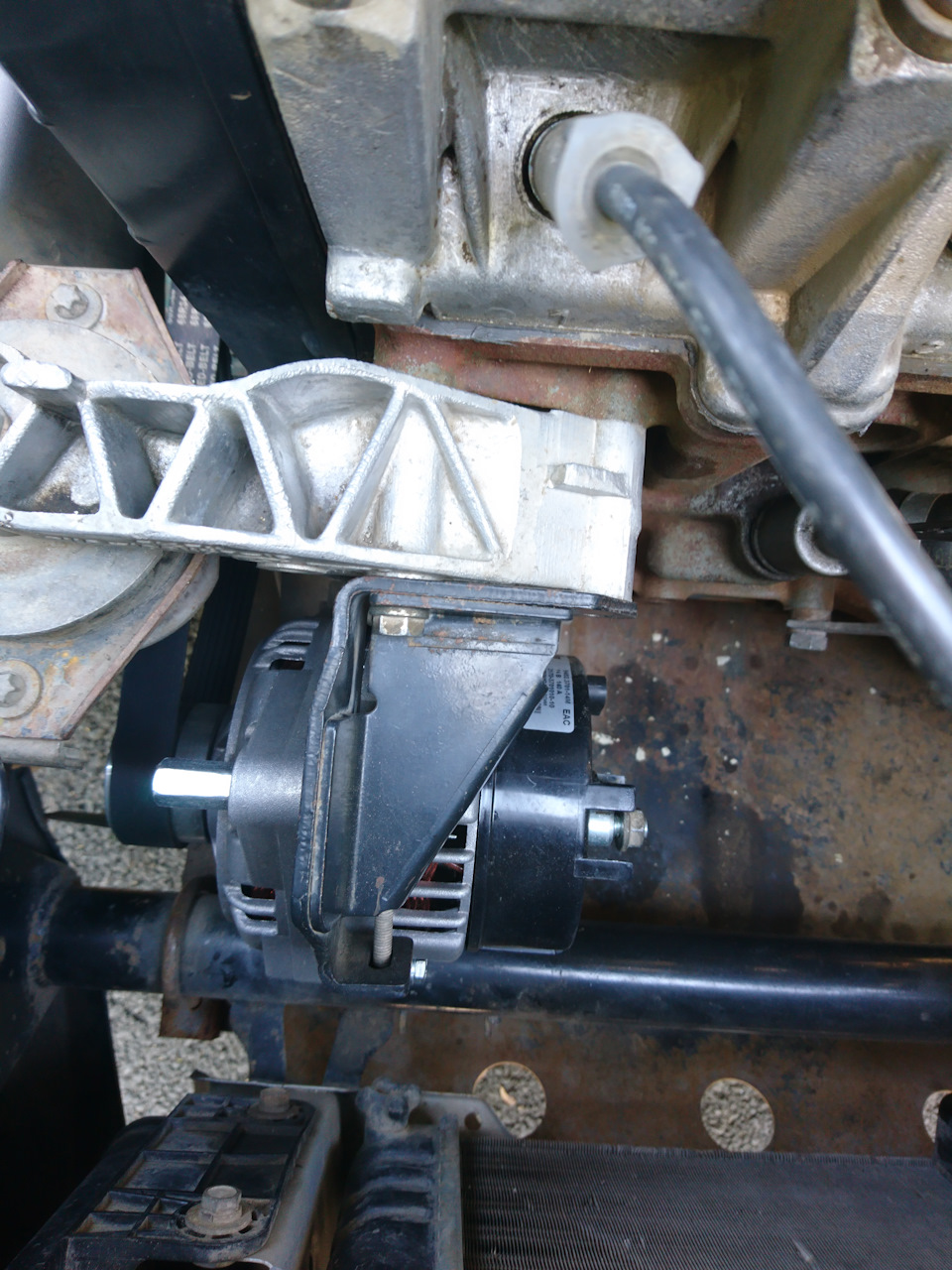

Поставил новый генератор и естественно где то потерялся один болт.

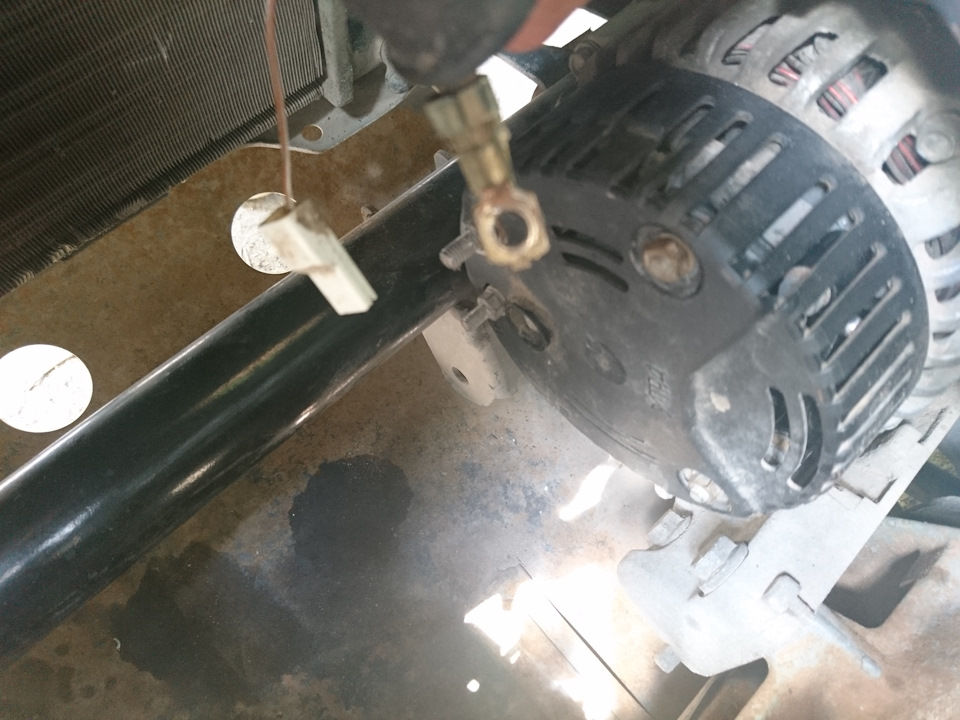

Ну и к В+ пришлось расточить немножко контакт чтоб он налез на новый генератор.
Бело-коричневый провод, который идет от лампочки к генератору пришлось удлинить, потому что его приходилось натягивать.
В общем с проблемой я разобрался.
Генератор 5090
Приборная панель без кан шины 4900
Не дай Бог кому таких затрат.
Кстати теперь на приборке 0км и все та же зеленая подсветка)
Ну теперь 948км, 20 дней с того момента уже откатал.

Но я честный человек и при продаже машины скажу все как есть.
Вот расшифровка, я думаю пригодится

На панели горит лампочка аккумулятора — поиск причин и способы решения данной проблемы

Рад приветствовать всех на сайте, посвященном автомобилям отечественного производства, ВАЗ Ремонт. Сегодня в рубрике «Ремонт ВАЗ 2114» мы поговорим о проблемах, связанных с аккумуляторной батареей (АКБ). Вы узнаете о том, почему горит лампочка аккумулятора, о причинах по которым это происходит, а также о том, как решить данную проблему.

Все, кто имеет хоть какое-то понятие о том, что такое АКБ и обладает минимальной наблюдательностью, наверное, замечал, что после того как ключ в замке зажигания поворачивается, на панели приборов загораются разные индикаторы в виде пиктограмм и надписей (лампочка АКБ, индикатор «Check Engine», лампа давления масла, ручника и пр. ). Также вы могли заметить, что после того как вы повернули ключ еще раз и мотор завелся, практически все эти лампочки гаснут, до следующего запуска мотора или до тех пор, пока «мозги» не обнаружат поломку.

Если после запуска двигателя какой-нибудь из вышеперечисленных индикаторов продолжает гореть или загорается во время работы мотора — это признак того, что с данным узлом что-то не так. В нашем случае если на панели горит лампочка аккумулятора, необходимо принять меры по выявлению проблем, вплоть до полного устранения неисправности.

Горящая лампочка аккумуляторной батареи может свидетельствовать о проблемах с напряжением АКБ или полным отсутствием такового.

Итак, причины, по которым горит лампочка аккумулятора

Первое, что нужно понимать, это то, что причина не обязательно связана с неисправностью генератора или его плохой производительностью, на деле причина может оказаться весьма банальной, легкоустранимой. Однако не стоит исключать и более печальных сценариев.

Предохранитель. В случае перегорания предохранителя F16 или плохом контакте (окисление, перегорание, и т. д.). Данный предохранитель связан и с другими индикаторами панели приборов, поэтому в случае проблем с этим предохранителем, гореть будут и другие лампочки.

Обрыв «ноля». Разрыв в цепи «нулевого» провода приведет к перебоям питания комбинации приборов.

Клеммы аккумулятора. Проверьте состояние клемм, качество контакта, а также то, нет ли окисления на клеммах. Из-за таких «мелочей» вполне возможны проблемы с зарядкой батареи и как результат появление на панели соответствующего индикатора.

Замок зажигания. Неисправность замка зажигания, а точнее износ выключателя зажигания, нередко становится причиной непрерывного горения лампочки АКБ. Однако в данном случае индикатор аккумулятора тоже будет гореть не один.

Масса. Плохой контакт провода массы может привести к тому, что на панели загорится лампочка АКБ. Проверьте состояние контакта, в случае обнаружения проблем устраните их.

Неисправности генератора, которые могут стать причиной того, что на приборке горит лампочка аккумулятора

Слабое натяжение ремня генератора, проскальзывание или критический износ ремня генератора. Проверьте состояние ремня, его натяжение, в случае необходимости замените ремень генератора и проверьте актуальность проблемы.

Предельный износ щеток генератора. Замените щетки, а также щеткодержатели, после чего убедитесь в том, что проблема ушла. Также проверьте диодный мост.

Подшипник. Неисправность подшипника генератора приводит к увеличению сопротивления вращения ротора генератора, от чего возникает «недозаряд» или полное заклинивание подшипника. Решение — замена подшипника генератора.

Окисление контактов. В случае окисления контактных колец заряд АКБ будет происходить с перебоями, в итоге на панели загорится лампочка аккумулятора. Промывка контактных колец производится с использованием промывочной жидкости или WD-40.

Регулятор напряжения. Если он поврежден, необходимо выполнить его замену.

Как видите причин довольно много, и даже банальное окисление контактов может привести к возникновению данной проблемы. Однако не следует быть слишком беспечным, как только вы увидите, что горит лампочка аккумуляторной батареи, немедленно примите меры по устранению данной неисправности. В противном случае вы рискуете остаться один на один со своей проблемой где-нибудь посреди ночного леса.

Горит аккумулятор на панели приборов ваз 2114

Несколько слов о том, как работает тандем аккумулятор-генератор

Каждому, даже начинающему водителю, известно о том, что аккумулятор взаимодействует с генератором. После запуска двигателя АКБ переходит в режим постоянной подзарядки. После того как обороты двигателя повышаются, возрастает и напряжение на выходе генератора, что не есть «гуд».

С целью предотвращения вышеописанного в цепи возбуждения ротора устанавливается небольшое реле-регулятор, задача которого – понижать ток до оптимального уровня независимо от числа оборотов двигателя. В результате напряжение поддерживается на необходимом уровне. Лампочка аккумулятора загорается в том случае, когда отсутствует зарядка от генератора.

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

Неисправно реле-регулятор, диодный мост;
Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
Перегорел предохранитель или плохой контакт;
Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;
Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;
Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Лампа акб горит в полнакала

Решил разобраться и докапаться до сути от чего и почему. Отключил проводок идущий от генератора на приборку от блока предохранителей со стороны салона, завожу, лампа горит в пол накала, зарядка есть. Отключаю проводок от блока предохранителей со стороны двигателя, завожу зарядка есть лампа горит в пол накала. Отсоединяю проводок возбуждения от генератора, завожу, заряда нет, лампа тлеет.

Делаю вывод что где то перетерлось вероятно под вентилятором, беру провод с клеммой, делаю в обход штатного провода, другими словами кидаю «соплю» с генератора на приборку. Завожу, зарядка есть лампочка тлеет. Отсоединяю свою «соплю» от приборки, завожу лампа тлеет, ЗАРЯДКА есть. Честно, я в шоке, только другим грубым словом, протираю глаза, завожу, один конец провода в руке голой медью в воздухе, второй конец на генераторе одет, завожу есть зарядка. Отсоединяю от генератора, завожу, зарядки нет, одеваю свою «соплю» обратно на генератор одним концом, второй конец в воздухе, завожу есть зарядка.

Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

Если горит лампочка аккумулятора при рабочем моторе, не глушите его, откройте капот и проверьте напряжение на клеммах аккумулятора. Если зарядка поступает на мультиметр, должно быть напряжение 13.5-14,3V. Если зарядки нет, напряжение будет гораздо ниже — примерно 12V.

Для решения проблемы потребуется:

Две отвертки (плоская и крестообразная);
«Контролька» (лампочка на 12V);
Мультиметр;
Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Почему не тухнет значок аккумулятора на приборной панели ВАЗ 2114

Во вторую очередь, вовремя замеченная неполадка зачастую позволяет сэкономить приличную сумму денежных средств, направленных на устранение ошибок и ремонт железного друга.

Современные автомобили даже отечественного производства оборудованы различными датчиками, которые при небольших изменениях в работе машины выводят данные об ошибках на приборную панель. Если горит аккумулятор на панели приборов и не гаснет после того, как автомобиль завели, то автолюбителю нужно в кратчайшие сроки установить причину, чтобы избежать больших неприятностей. На рисунке снизу очень хорошо показано, где располагается данный датчик. Это обозначение под номером 16.

Индикаторы на приборной панели ВАЗ 2114

Описание других индикаторов вы можете найти здесь.

Индикатор может свидетельствовать о неполадках в системе по-разному:

Датчик горит постоянно.
Загорается периодически во время движения.
Тускло горит лампа зарядки аккумулятора. В этом случае свет иногда можно увидеть только в темное время суток.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.

Не горит лампочка зарядки аккумулятора

Индикатор АКБ на приборной панели предназначен для контроля корректной работы цепи «аккумулятор-генератор» и состояния элементов питания бортовой сети. При включении зажигания лампочка зарядки батареи должна загораться – отсутствие индикации предупреждает водителя о неисправности какого-либо узла или механизма. Для грамотной диагностики неисправности необходимо понимать устройство и функции всех компонентов в системе.

АКБ.
Диод на «минус».
Контрольный диод.
Генератор.
Диод на «плюс».
Статор.
Реле-регулятор напряжения.
Ротор.
Перемычка конденсатора.
Блок предохранителей.
Индикатор заряда с лампочкой.
Вольтметр.
Реле-распределитель катушки зажигания.
Катушка зажигания с замком.

Во время работы генератора происходит зарядка АКБ через диодный мост и реле, которые обеспечивают постоянное напряжение в 13,2 – 14,6 Вольт. При включении зажигания – поворота ключа в замке, срабатывает цепь возбуждения в узлах бортовой сети, выравнивая значения напряжения на выводах генератора и аккумулятора. После того, как фазовое напряжение уравнялось, контрольная лампочка гаснет, система работает в нормальном режиме.

Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.

В современных автомобилях наличие вольтметра на панели приборов не предусмотрено – состояние цепи находится под контролем электронной системы управления: датчики снимают показания и отправляют данные в блок-контроллер. ЭСУД анализирует сбои, записывая их в виде кодов ошибок в журнал памяти. Типичные поломки можно выявить самостоятельно, проверяя последовательно каждый элемент на определённом участке.

ВАЗ 2114 горит лампа аккумулятора

Если на ВАЗ 2114 горит лампа аккумулятора, то это игнорировать крайне не рекомендуется. В нормальном режиме лампа аккумулятора загорается лишь при запуске двигателя, потом она тухнет. Загорается она для того, чтобы показать свою работоспособность. Тухнет же она при нормальном режиме подзарядки АКБ, когда на нее подается ток от раскрутившегося генератора.
Если лампа не тухнет, а горит ярко, или в половину накала, то это говорит о серьезной неисправности. Ехать с горящей лампой далеко нельзя, так как есть риск полностью посадить заряд АКБ, и тогда автомобиль заглохнет. Поведение этой лампы уже само по себе может сказать многое. Она может загореться сразу, или загораться периодически. Тусклый свет говорит о подаче тока, но батарея при этом не заряжается, хотя генератор все равно может покрывать потребность бортовых потребителей — при этом заряд просто будет стоять на месте.

Автолюбитель, увидев горящую лампочку, зачастую покупает новый генератор и сразу ставит его вместо старого. Но лампочка все так же может гореть и дальше. В первую очередь нужно просто проверить контакты на окисление, ведь плохой контакт препятствует прохождению тока. Лишь зачистив контакты и хорошо их затянув стоит переходить к генератору, если проблема не исчезла. Не лишним будет также заглянуть в блок предохранителей, разобраться в котором можно по схеме на его крышке.

Если перегоревший предохранитель найден, заменен на новый, а тот, в свою очередь снова сгорел, то не стоит сразу ставить более мощный – скорее всего проблема кроется не здесь.
Осмотр генератора стоит начать с простой проверки натяжения ремня. Если нажать пальцем на ремень генератора ВАЗ 2114, то он не должен прогибаться больше 10-15 мм. Если же ремень натянут слабо, то он будет проскальзывать, а генератор не наберет необходимые обороты. Именно в этом сценарии обычно лампочка то горит, то гаснет – в зависимости от оборотов вала генератора.

Типичной причиной, по которой не тухнет лампочка аккумулятора, является вышедший из строя регулятор напряжения. Устанавливаемый на ВАЗ 2114, как и на ряд других автомобилей ВАЗ, генератор 94.3701 должен выдавать напряжение 13,7-14,3 В. Если оно ниже, тогда аккумулятор не заряжается совсем, хотя потребители тока могут работать при этом без участия АКБ. Собственное внутренне сопротивление батареи не дает току с малым напряжение пополнять заряд.

Регулятор напряжения являет собой цельную деталь, которую не ремонтируют, а сразу меняют. Цена его небольшая, и замена целесообразна. Неисправный регулятор кроме пониженного напряжения вполне может выдавать и повышенное, от которого батарея будет разрушаться, теоретически может даже закипеть.
Ярко горящая лампа говорит о полном отсутствии подзарядки АКБ, и батарея перестает быть потребителем, переключается в режим источника энергии. Если заряд полный, то его может хватить примерно на один час пути, однако давно не заряжавшаяся стационарно батарея явно имеет более низкий заряд. Потому так важно своевременно выявить проблему.

Еще одной причиной ярко горящей лампочки аккумулятора либо её тусклого света может быть несправный диодный блок генератора. Один перегоревший диод может либо снизить напряжение, либо прекратить его подачу полностью. Диод пропускает ток лишь в одну сторону, предохраняя тем самым обмотку генератора от замыкания. Поступающий в обмотку ток через неисправный диод может оплавить обмотку, что в свою очередь может привести даже к взрыву самой батареи. Проверить диод можно либо омметром, либо лампочкой. Сопротивление его должно составлять бесконечность и несколько Ом, в каждом из вариантов подключения мультиметра. Исправляется поломка пайкой аналогичного диода, либо заменой всего блока. В зависимости от модели генератора делается это либо совсем просто, либо с довольно ощутимой разборкой самого генератора.

Нередко причиной разряда аккумуляторной батареи является также обрыв обмотки в генераторе. Тогда на ВАЗ 2114 горит лампа аккумулятора ярко, постоянно. Если же обмотка замкнула, то генератор издает характерный вой, громкий и неприятный. Такой генератор использовать нельзя, следует сразу его снять. Обмотку проверяют в обоих случаях тестером либо омметром. В случае нахождения проблемы меняется всё полностью. Примерно тот же эффект, что и обрыв обмотки, вызывает отпайка контактов обмотки возбуждения от колец. В таком случае также меняют весь ротор, целиком.

Вообще генератор являет собой механическое устройство, которое находится в постоянном движении. Если стартер запускается лишь на короткий период, то генератор работает все время, пока работает сам двигатель. Таким образом, износ его составляющих это лишь вопрос времени. Обычно быстрее всего изнашиваются щетки, и тогда просто пропадает контакт. Реже изнашиваются подшипники, тогда вал крутится с усилием, иногда заклинивает полностью. С заклинившим валом ехать на автомобиле, конечно же, нельзя.

Зачастую причиной горящей лампочки аккумулятора является неисправный генератор, однако никогда не стоит исключать таких банальных вариантов как перебитый кабель, либо перепутанные провода на самой панели приборов. Случаи неправильного подключения лампочки имеют место быть. Ориентироваться можно также на показатели напряжения на бортовом компьютере «четырнадцатки» — там можно наблюдать точное значение вырабатываемого генератором напряжения.

Читайте так-же, другие обзоры

Горит лампа аккумулятора ВАЗ 2115
Из статьи вы узнаете, что делать, если в автомобиле ВАЗ 2115 загорелась лампа зарядки аккумулятора. …

Какой аккумулятор ВАЗ 2113 лучше
В статье мы попытаемся найти ответ на вопрос владельцев автомобиля ВАЗ 2113 — какой лучше всего аккумулятор использовать в автомобиле. …

Какой аккумулятор для ВАЗ 2112 выбрать?
Прочитав нашу статью, проблема с выбором новой аккумуляторной батареи для автомобиля ВАЗ 2112 решиться сама собой. …

Загорелся значок температуры на приборной панели: что делать?

Раньше приборная панель автомобиля состояла из тахометра, спидометра и пары индикаторов. Поэтому разобраться в том, что происходит с машиной, не составляло труда. Сейчас же ситуация изменилась: наличие огромного количества различных показателей, которые периодически загораются, способно запутать практически любого водителя. Нередко мастера сервисных центров и продавцы в автосалонах советуют автовладельцам не обращать особого внимания на все эти лампочки. Однако обращать внимание не просто надо, а необходимо, так как загоревшийся индикатор оповещает о сбоях в работе какой-либо системы автомобиля. То же относится и к загоревшемуся значку температуры двигателя. Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять.

Лампочка температуры

Итак, если индикатор температуры загорается, а затем гаснет в течение нескольких секунд после запуска двигателя, то беспокоиться не о чем. Если продолжает гореть то, скорее всего, охлаждающая жидкость в системе находится на очень низком уровне, или сама система дала сбой. Может случиться так, что пиктограмма температуры загорелась при движении автомобиля. Причины у этого явления те же, что мы описали выше.

В чём заключается важность температуры двигателя?

Двигатель — один из важнейших агрегатов автомобиля, или можно даже сказать, самый важный. ДВС включает в себя различные механизмы, а так же целые системы. Одним из основных факторов, оказывающих существенное влияние на работу мотора, является температура.

Например, когда двигатель прогрет недостаточно, топливная смесь не сможет преобразоваться в цилиндрах должным образом. Это ведёт к потере мощности и ускоренному износу двигателя. Что касается перегрева, то тут всё ещё хуже. При перегреве головка блока цилиндров деформируется, что приводит к разгерметизации охладительных и смазочных систем. А это, в свою очередь, ведёт к падению уровня охлаждающей жидкости и повышенному расходу масла.

Однако это ещё не самые страшные последствия перегрева. В худшем варианте поршневые кольца могут потерять свою упругость, стенки цилиндров окажутся повреждены, а двигатель в конечном итоге просто заклинит. Владельцу автомобиля это будет стоить немало денег, затраченных на ремонт.

Что предпринять?

Если во время движения загорелась лампочка температуры, то в первую очередь необходимо включить на полную мощность отопительную систему для того, чтобы некоторое количество тепла перешло от двигателя к системе отопления. После этого, не глуша машину, делайте остановку, открывайте капот и смотрите, работает ли вентилятор. Потом выключайте зажигание и проверьте температуру радиатора рукой. Если радиатор не нагрелся, то возможно, что неисправен термостат. Если почувствуйте тепло, то проблема, скорее всего, в помпе. Пусть ДВС полностью остынет, тогда можно будет долить антифриз до нормы.

Ваши действия, если загорелась лампочка температуры:

Включите отопление
Сделайте остановку
Проверьте вентилятор во время работы двигателя
Заглушите машину
Проверьте радиатор
Посмотрите натяжение приводного ремня
Дождитесь полного остывания двигателя
Долейте антифриз
Поставьте машину в гараж

Итог

А итог тут один: если игнорировать сигнал значка температуры, то можно отправить свой автомобиль на долгий и дорогой ремонт, так как последствия в этом случае не заставят себя ждать.

Приора загорелась лампочка аккумулятора

Всем привет! Включил я сегодня кондиционер, на панеле приборов загорелась лампа аккумулятора, выключил кондер, она продолжала гореть, перегазовал, всё прошло. Что это может быть, генератор?

Комментарии 18

Натяжение ремня генератора проверь.

варианты
1) мерь напругу мб щетки
2) проверь возбуждение
3) диодный мост

больше нечего. я на днях вообще встал… в итоге под замену мост, регулятор, ролик натяжения(разболтался попутно)

Пробуй сначала шоколадку поменять, нет, значит меня гену. Я поменяла на 115 и забыла. А пока геныч помирал, меня неоднократно пацаны толкали))) И аккому еще увалила, потому что постоянно до 0 садился.

Почему нет зарядки аккумулятора и где ее искать?

Износ щеток генератора на Приоре. Как уже говорилось выше, когда все детали еще новые и без износа, то подобных неисправностей по сути быть не может. А вот когда отметка в 90-100 тыс. км. уже преодолена, начинаются первые звонки. И наиболее частой причиной отсутствия зарядки АКБ является чрезмерный износ щеток. Решить этот вопрос легко — заменить их на новые. Цена детали в сборе составляет порядка 350 рублей.
Вторая причина тоже можно сравнить со щетками, так как именно с этой деталью они соприкасаются при работе. Это контактные кольца якоря. Стоит снять пластиковую крышку генератора, и посмотреть на места соприкосновения щеток и колец, чтобы понять, насколько сильно износились эти детали! Самостоятельно не всегда удается выполнить эту замену, но практически любой электрик сделает это за пол часа.
Выход из строя диодного моста генератора. Если даже один из диодов будет пробивать, уже будет плохая зарядка, что будет приводить к постоянному разряду АКБ. В данном случае производится замена выпрямительного блока.
Выход из строя реле регулятора — меняется в сборе со щеточным узлом, в то время как сами щетки можно заменить отдельно (опять же при помощи хорошего электрика).
Более серьезны проблемы с такими деталями, как статор, ротор, подшипники и т.д., что встречается на деле намного реже, чем приведенные выше случаи.

Симптомы пропадания зарядки аккумулятора на Приоре

Если загорелась лампочка зарядки аккумулятора, водитель начинает переживать. И повод для этого серьезный – емкости АКБ вряд ли хватит для преодоления существенного пробега. И причиной того, что загорелась лампа, может быть поломка генератора, аккумулятора, неисправности в бортовой сети. Все эти факторы стоит рассмотреть более внимательно, чтобы в случае возникновения непредвиденной ситуации быстро устранить поломку. Для контроля наличия зарядки на аккумулятор установлена в приборной панели специальная лампа. Она загорается в том случае, если зарядка отсутствует.

Как работает генератор?

Перед тем как разбираться, почему загорается лампочка зарядки аккумулятора, нужно понять принцип функционирования генератора. На любом автомобиле имеется два источника питания. Это генератор и АКБ. Соединены они параллельно. Поэтому при работе двигателя генератор подает напряжение на АКБ и заряжает ее. Причем имеется одна особенность. Независимо от числа оборотов напряжение на выходе генератора всегда одинаковое.

Для его стабилизации устанавливается реле-регулятор. На старых автомобилях применялись конструкции электромеханического типа. В современных же используются исключительно полупроводниковые. Лампа, которая установлена в приборной панели, включена в цепь питания регулятора напряжения. Она служит, по сути, предохранителем. Чтобы понять суть, необходимо досконально изучить принцип работы реле-регулятора напряжения.

Регулятор напряжения

В генераторах две обмотки – роторная и статорная. Причем первая выполняет функции обмотки возбуждения. Нужно вспомнить теорию: без движущегося магнитного поля невозможна генерация электроэнергии. Следовательно, достаточно подать на обмотку ротора напряжение, чтобы получить магнитное поле. Ну а так как ротор – это движущаяся часть электрической машины, становится понятно, что магнитное поле будет вращаться. И если периодически загорается лампочка зарядки аккумулятора, то это говорит о том, что имеется мелкий дефект в генераторе.

Но зачем же устанавливают регулятор напряжения именно в цепи питания обмотки возбуждения? Ведь нужно произвести стабилизацию именно в статорной цепи. Это так, но стоит вспомнить теорию: от величины магнитного поля зависит напряжение на выходе. Все очень просто. Достаточно стабилизировать питание в цепи роторной обмотки, чтобы на выходе не было колебаний. Намного проще проводить стабилизацию малых токов, нежели больших (может доходить до нескольких десятков ампер).

Поиск поломок

Допустим, после запуска двигателя вы заметили, что загорается лампочка зарядки аккумулятора. ВАЗ подвержен этой проблеме, причем она является актуальной для любой модели. Необходимо проверить следующие узлы:

Регулятор напряжения, описанный выше. На некоторых автомобилях он может быть установлен под капотом, а не внутри генератора.
Диодный мост. Возможен выход из строя одного или нескольких полупроводников.
Ремень привода генератора. Он может быть плохо натянут либо же случился его обрыв, проскальзывание. Если доносится свист, то можно судить о поломке подшипника в передней крышке.

Причиной также может стать обрыв проводки или некачественный контакт. Проверьте первым делом провод, идущий от «+» генератора к регулятору напряжения. Очень часто он окисляется, покрывается слоем пыли. Извлеките щеткодержатель и оцените износ щеток. Если он чрезмерный, то необходимо провести замену. Обратите внимание, что на большинстве автомобилей регулятор напряжения и щетки объединены в один узел. Еще одна причина – поломка в замке зажигания. Но эта неисправность сопровождается тем, что загорается несколько ламп в приборной панели.

Инструменты для проведения ремонта

В том случае если на оборотах загорается лампочка зарядки аккумулятора, скорее всего, имеет место быть проскальзывание ремня вследствие слабого натяжения. Но если с этим все нормально, нужно вооружиться следующими инструментами:

Мультиметром (желательно стрелочным вольтметром с широкой шкалой).
Контрольной лампочкой на 12 вольт и 2-3 Вт мощностью.
Плоской и крестовой отвертками.
Плоскогубцами, наждачной бумагой, ножом.

Имея под рукой эти инструменты, можно приниматься за ремонт, если загорелась лампочка зарядки аккумулятора, или имеется иная поломка в генераторе.

Поломки и их устранение

Допустим, в автомобиле установлен вольтметр. И он показывает, что зарядка есть. Также периодически загорается лампочка зарядки аккумулятора либо вообще не горит. Замер напряжения непосредственно на клеммах аккумулятора показывает ровно 12 вольт. Но емкость потеряна, стартер не вращается, да и магнитофон с трудом работает. Первым делом очищаете все толстые провода, по которым происходит зарядка аккумулятора. Проведите замер напряжения на выводе «30» генератора. Если оно больше того, что на аккумуляторе, зачищайте клемму или меняйте провод.

Если же на приборной панели вольтметр показывает наличие зарядки, но лампа не горит, а АКБ разрядилась, несмотря на нормальное напряжение в бортовой сети, проведите пару простых действий. Включите максимальное число потребителей и посмотрите, как поведет себя вольтметр. Если напряжение резко упало, проводите натяжку ремня генератора. Он начинает проскальзывать, так как под нагрузкой ЭДС ротора противодействует статорной. И необходимо приложить немалое усилие. Кроме того, может просто износиться один из шкивов. Тогда даже установка нового ремня не спасет.

Внутренние поломки

Вышеописанная ситуация может произойти при выходе из строя полупроводникового диода. При наличии обрыва в статорной обмотке также наблюдается падение напряжения под нагрузкой. Разберите генератор и проведите диагностику полупроводников. Они имеют одностороннюю проводимость. Прозвоните обмотки статора, чтобы выявить замыкание на корпус. Стоит отметить, что обрыв мультиметром найти можно, а вот плохой контакт вряд ли. Для этой цели лучше воспользоваться мегомметром.

Стоит провести осмотр и щеток генератора. Если загорается лампочка зарядки аккумулятора на малых оборотах при включенном свете, это также свидетельствует о наличии поломок, описанных выше. От щеток тоже много зависит. Если они имеют длину 5 мм или меньше, можете смело их выкинуть. И если загорелась лампочка зарядки аккумулятора по причине выхода из строя щеток, неисправность найти очень просто.

Еще несколько распространенных поломок

Но чаще всего бывает такое, что не загорелась лампочка зарядки аккумулятора, а поломка имеется. Причем в случае перегорания самой лампы пропадает напряжение на обмотке возбуждения. Выявить неисправность просто – нужно проверить нить накала самого осветительного прибора. Но чаще всего лампа моргает, может кратковременно загораться. Часто причиной такого поведения является нарушенный контакт в цепи питания обмотки возбуждения. Для устранения очистите все разъемы, используя нож, наждачную бумагу, либо примените проникающую смазку типа WD-40.

Горит лампочка аккумулятора на панели приборов приора

Система зарядки – ключевое звено в работе электрических приборов автомобиля. Если после запуска двигателя горит значок аккумулятора на панели приборов, следует немедленно принять меры. Поговорим о том, что делать, если загорелся либо мигает значок зарядки АКБ.

Место в цепи

В автомобиле есть всего два источника электродвижущей силы (далее ЭДС): генератор и аккумулятор. Главное назначение АКБ – запуск двигателя. После пуска в работу включается генератор, который призван не только пополнить утраченный запас энергии АКБ, но и обеспечить постоянное функционирование электрических потребителей машины.

Если говорить упрощенно, то индикатор на приборной панели служит для обозначения источника ЭДС, питающего сеть автомобиля.

Принцип работы индикации

Для начала рассмотрим основополагающие элементы цепи, что впоследствии поможет логически исключать возможность неисправности тех либо иных элементов. Иначе вы не сможете понять, почему загорается значок «нет зарядки» на панели приборов.

1 – Генератор;
5 – индикатор (датчик);
6 – приборная панель;
8 – реле регулятор зарядки АКБ;
10 – реле замка зажигания;
11 – замок зажигания.

Когда водитель поворачивает замок зажигания в положение 3 (On), АКБ питает электросеть, а вместе с ней и значок зарядки на приборной панели. Происходит это из-за разности потенциалов, так как один вывод лампочки подключен к «+» аккумулятора, а второй к генератору, который, в свою очередь, через первичную обмотку возбуждения соединен с массой автомобиля. Таким образом, цепь замыкается, а лампочка загорается.

Как только посредством ременной передачи в работу включается генератор, начинает вырабатывать напряжение большее того, что имеется на выводах АКБ. В ином случае не будет разницы потенциалов и ток не «потечет» по цепи. Теперь на одном из выводов лампочки будет «+» от АКБ, а на другом «+» от генератора. Поскольку в таких обстоятельствах отсутствует разница потенциалов, индикатор прекращает свое свечение. Теперь вы знаете, в каких случаях горит лампочка зарядки аккумулятора.

Перечень возможных неисправностей

После того как мы выяснили, что зажигает индикатор разница напряжений, несложно будет составить список возможных причин отсутствия этой разницы:

отсутствие зарядки либо величина заряда, меньше разницы потенциалов на выводах АКБ;
неисправность реле контроля лампы АКБ;
плохие контакты отдельных элементов цепи (подключение массы, клеммы аккумулятора, выводы аккумулятора, клеммы в монтажном блоке).

Генератор

Виной тому, что горит лампочка аккумулятора, могут быть следующие поломки генератора:

слишком слабое натяжение либо обрыв ременного привода. Датчик гарантированно уведомит вас об этом;
износ щеточного узла, токосъемных колец коллектора. В стадии зарождения лампочка на приборной панели будет загораться только при большом количестве включенных потребителей энергии. Для определения подобного дефекта генератор придется разобрать, иначе оценить состояние щеток невозможно;
неисправность регулятора напряжения, который поддерживает величину зарядки в безопасном для бортовой сети диапазоне. Если регулятор не справляется с удержанием минимального напряжения, загорается датчик АКБ. В случае чрезмерно большого тока может наблюдаться быстрый выход из строя АКБ, иногда даже закипание. Для проверки своими руками вам потребуется источник питания с возможностью изменения напряжения. К примеру, лабораторный блок питания;
обрыв обмотки возбуждения. Для определения нужно «прозвонить» обмотку;
некорректная работа диодного моста. В таком случае значок АКБ может мигать. Проверка осуществляется мультиметром в режиме замера сопротивления. Если диоды «пробиты», мост необходимо заменить.

Диагностика

Если на панели горит лампочка аккумулятора, первым делом стоит проверить величину зарядки. Для этого используется мультиметр в режиме измерения постоянного тока – DCV (правила пользования мультиметром). Двигатель должен работать на холостых оборотах, включите максимально возможное количество потребителей. Показатели напряжения не должны быть ниже 13,4 Вт. В ином случае загорится соответствующий значок. Без включенных потребительным нормальным считается значение 14-14,2 Вт.

Реле контроля лампы АКБ

В некоторых авто в цепи может присутствовать специальное реле, отвечающее за датчик зарядки АКБ. К примеру, Ваз классической модели имеет нормально замкнутое реле контроля (значок горит), которое размыкает контакты лишь после подачи напряжения от генератора.

Разумеется, если неисправность в самом реле, то даже при нормальном заряде датчик будет сигнализировать о неисправности. Первым делом проверьте надежность контактов, подходящих к реле. Также его можно разобрать, дабы оценить надежность внутренних контактов.

Плохой контакт

Очень часто водители недооценивают важность хорошего контакта внутри электрической цепи. А ведь это очень важный показатель, который может стать причиной просадки напряжения. При падении напряжения датчик будет сигнализировать о нехватке зарядки, хотя генератор при этом будет в полной исправности. Для очистки контактов используйте наждачную бумагу либо надфиль.

Что делать, если поломка застала в пути

Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:

направьтесь в магазин автотоваров либо радиоточку, если таковые есть вблизи вашего месторасположения, дабы одолжить мультиметр;
если замеры произвести не удается, оставьте включенными лишь самые необходимые электроприборы (фары головного света, дворники). Уменьшите яркость подсветки приборов.

Если ваш АКБ еще «живой», то автомобиль сможет преодолеть до 150 километров.

Когда завел машину на щитке приборов горит индикатор АКБ, когда даю газу индикатор тухнет. В чем причина? Как исправить?

Новый генератор проседает при нагрузке в Приоре – 1 ответ
Горит батарея на приборах в Приоре – 5 ответов
Нет зарядки на холостых оборотах – 4 ответа
Генератор даёт зарядку только после прогазовки в Лада Приора – 4 ответа
Какая норма зарядки ВАЗ 2110? – 4 ответа

Если горит индикатор АКБ — это означает что не идёт зарядка на аккумулятор с генератора. И если лампочка гаснет при увеличении оборотов двигателя, то наиболее вероятная причина — изношены щётки генератора, то есть они стали короткие и чтобы щётки притянулись к ротору нужен, бо́льший ток, то есть как раз повышение оборотов двигателя.

В дальнейшем этот фокус перестанет помогать, надо поменять щёточки. Так же проверьте «массы» на кузове, на двигателе. И все контакты на генераторе.

Возможно щетки. Нужно смотреть генератор.

Изношены контактные кольца, могут подвисать кольца, может быть обрыв медных поводков щеток.

При пробитом диоде происходит тоже самое, при хх горит тускло, а газку дашь — тухнет.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Новый генератор проседает при нагрузке в Приоре

Каждый из вас, наверное, замечал красненькую коробочку на панели приборов, обозначающую аккумуляторную батарею. Все мы знаем, что загорается она при повороте ключа в замке зажигания и гаснет, когда мотор запускается. Почему это происходит? Когда вы вставили ключ и повернули его в замке зажигания, происходит автоматическая диагностика практически всех систем двигателя (ABS, ESP, Airbag, Check Engine и т. д.), после успешной самопроверки индикаторы гаснут, что свидетельствует об исправности той или иной системы. То же самое и с АКБ, когда она в порядке, индикатор гаснет, в случае проблем с аккумулятором, лампа аккумулятора горит.

В этой статье я расскажу о том, почему горит лампочка аккумулятора, а также о неисправностях, из-за которых может загореться лампа АКБ.

Несколько слов о том, как работает тандем аккумулятор-генератор

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

Неисправно реле-регулятор, диодный мост;
Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
Перегорел предохранитель или плохой контакт;
Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;
Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;
Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Как понять, что именно стало причиной горящей лампочки? Как устранить неисправность?

Для решения проблемы потребуется:

Две отвертки (плоская и крестообразная);
«Контролька» (лампочка на 12V);
Мультиметр;
Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Почему загорелась лампочка аккумулятора на панели приборов?

Основная часть энергии аккумулятора расходуется на включение системы зажигания и запуска двигателя. Запуск мотора сопровождается значительным потреблением электрического заряда аккумулятора и чтобы обеспечить многократную заводку двигателя, электрическая сеть автомобиля оснащена системой подзарядки. После пуска мотора генератор вырабатывает электроэнергию, часть которой подается на АКБ для восстановления заряда.

Подзарядки аккумулятора требует постоянного контроля со стороны водителя. Если система работоспособна, то при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостых оборотах, что сигнализирует, что цепь «генератор-аккумулятор» в исправном состоянии. После запуска мотора контролька лампочки аккумулятора должна гаснуть, указывая на то, что батарея заряжается.

Если же сигнальная лампа аккумулятора продолжает гореть или загорелась заново на панели приборов, то нужно принимать меры. Иначе автомобиль может заглохнуть в пути, или после очередной остановки двигателя завести его снова уже не удастся.

Лампа аккумулятора может гореть по-разному. В одном случае она не гаснет после запуска мотора или загорается ярким светом на ходу. В другом – гореть и только при определенных условиях работы двигателя. К примеру, тускло гореть на средних оборотах, но при снижении оборотов интенсивность свечения увеличивается.

Как работает система подзарядки?

Cхема подключения лампочки зарядки аккумулятора

Чтобы определиться с причинами этих проблем, рассмотрим упрощенно электрическую цепь подзарядки. Она в себя включает генератор, аккумуляторную батарею, блок предохранителей, замок зажигания и контрольную лампу на приборной доске.
Электрическая цепь подзарядки включает в себя две ветки:

Первая идет от АКБ к одному из выводов генератора, а от него – через замок и блок предохранителей провод тянется к контрольной лампочке.
Вторая ветка тянется от регулятора напряжения генератора и также идет к выводу лампочки аккумулятора.

Работает все очень просто: при включении замка зажигания ток от батареи через генератор и блок предохранителей поступает на контрольную лампу. Поскольку генератор не вырабатывает энергию, то на второй ветке цепи напряжение отсутствует. За счет разности потенциалов на выводах лампы, подающееся напряжение приводит к загоранию контрольки, что указывает на целостность цепи.

После запуска мотора электроэнергия вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет. Поскольку генератор и аккумулятор напрямую связаны первой ветвью, то напряжение подается и на батарею для подзарядки.

Если лампа аккумулятора загорелась при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которое может появиться по различным причинам. Поскольку электрическая цепь системы подзарядки аккумуляторной батареи очень проста, то обнаружить причину горящей на ходу контрольной лампы не так уж и сложно.

Отметим, что загорание лампочки не всегда указывает на то, что зарядка на батарею не поступает. Неисправность может возникнуть на участках цепи от генератора до лампы, что приводит к разности потенциала, из-за которой контролька будет гореть. Но если генератор в порядке, то при работающем двигателе он будет подавать напряжение на батарее.

Понять, где возникла поломка – в генераторе или цепи, достаточно просто даже в дороге. При заведенном моторе снимаем «плюсовую» клемму с аккумулятора. Если при этом мотор продолжит работать, то генератор запитывает бортовую сеть, то есть, он свою функцию выполняет. А вот если мотор остановиться, нужно разбираться, почему генератор не питает сеть.

Причины загорания лампы

Если загорелась лампочка аккумулятора на панели приборов, то все причины загорания контрольки при работающем двигателе разделяются на две части – проблемы с проводкой и неисправности составных элементов, которые включает в себя электрическая цепь.
Что касается проводов, то лампочка загорается из-за:

обрыва;
отсоединения выводов;
окисления контактов или клемм АКБ.

Если снятие клеммы показало, что генератор – рабочий, но лампа при этом горит осмотрите доступные участки проводов и их соединения, аккумуляторные клеммы. Внимательно осмотрите выводы на самом узле электрического питания, поскольку они замокают и окисляются.
Помимо проводки лампочка может гореть из-за неисправностей:

генератора;
регулятора напряжения;
предохранителя;
диодного моста.

Если генератор неисправен, то при отключении клеммы от АКБ, двигатель заглохнет, поскольку система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Но отметим, что неисправность генератора проявляется свечением с меняющейся в зависимости оборотов двигателя яркостью. Недостаточное натяжение приводного ремня, сильный износ графитных щеток и контактных дорожек сказываются на производительности этого узла при разных оборотах двигателя. Устранить такие проблемы с зарядкой АКБ можно только путем проведения ремонта или замены узла.

Если лампочка заряда аккумулятора загорается с меняющейся яркостью свечения, то это происходит и из-за неисправностей регулятора напряжения и диодного моста. Эти элементы не ремонтируются и восстановить работоспособность системы подзарядки можно только путем замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка гореть не будет. Но после запуска мотора она загорится.

Движемся на заряде АКБ

Если лампа загорелась на ходу, а найти и устранить неисправность не получается, то до места добраться можно и на заряде аккумулятора. Если аккумулятор заряжен, то заряда хватит на 40-50 км пути, но при условии минимального расхода энергии. Поэтому для дальнейшего передвижение отключите лишних электропотребителей (музыку, радио и т.д). Включенными следует оставлять только те элементы, которые обеспечивают безопасность движения (фары, поворотники и т.д.).

Видео: Горит лампа зарядки аккумулятора.

0 0 голоса

Рейтинг статьи

Нет зарядки? Разбираемся
