Интересные самоделки для гаража своими руками

Интересные самоделки для гаража своими руками

Готовый «автодом» со временем обрастает большим количеством инструментов. Обычные самоделки для гаража приносят практическую пользу без денежных переплат. Любые станки, сделанные своими руками, не уступят по качеству заводским аналогам. Давайте рассмотрим некоторые приспособления.

Устройство для заточки ножей

Так, полезное приспособление получает отверстие под шток в болте. Шток изготавливается своими руками из тонкой проволоки. Резьба делается с учетом длины точильных брусьев.

Зажим для бруска можно создать из:

  • органического стекла;
  • эбонита;
  • хомута пилы.

Верхняя часть пластины выполняет функцию струбцины. Поверхность с двумя просверленными отверстиями прикладывается к станине. Затем ближе к ножу проделывается общее сквозное отверстие. В станине нарезается резьба.

Так, самодельное приспособление своими руками почти готово. Второе отверстие делается только на пластине подальше от ножа. Затем нарежьте резьбу под болт (нужен для затяжки). Простой механизм самоделки для гаража позволяет затачивать ножи в походных условиях.

Брусок из искусственных алмазов приемлем в цене и очень износостойкий.

Шкив для регулировки скорости и нагрузки на двигатель станка

В фанере лобзиком выпиливается один небольшой и два большего размера круга. Центр форм должен соответствовать диаметру вала. Чтобы проблем с дальнейшими манипуляциями не было, круги склеиваются или садятся на винт и затягиваются гайкой.

Детали полезного приспособления стягиваются шурупами. Затем шкив следует обработать наждачной бумагой либо напильником, насадив конструкцию на патрон дрели. Готовый фрагмент станка можно дополнительно проолифить.

  1. Избегайте вибрации, следите, чтобы центр тяжести приходился на ось вращения.
  2. Можно изготовить шкив зубчатый. У центрального круга проделываются небольшие канальца до всех этапов сборки.
  3. При необходимости небольшой шкив изготавливается из толстого куска фанеры (один круг). В форме делается канавка, деталь насаживается на винт. К вращающемуся кругу прикладывается узкий напильник.

Вакуумная формовка листового пластика своими руками

В фрагменте МДФ или фанере (50 на 50 см) делается отверстие для ПВХ трубы с трехдюймовым диаметром. К получившемуся основанию крепится клеем рамка из брусьев (30 на 30 см). Для получения герметичности все полости замазываются герметиком.

Край водопроводной трубы одним концом клеится к основанию, а другим присоединяется к шлангу пылесоса. Вся конструкция становится на ножки.

В верхней и нижней рамках вырезаются определенные отверстия для размещения рамы камеры разряжения (прочно приклеена к основанию). По периметру каркаса на равном расстоянии делаются полости для крепежных элементов.

Типы используемого термопластичного пластика:

  • полистирол;
  • поликарбонат;
  • акрил;
  • полиэтилен;
  • оргстекло.

Электролобзик своими руками

  1. Стальной квадратик с впаянным в него болтом делается своими руками в качестве блока держателя пилки.
  2. Усовершенствованный блок припаивается к прежнему держателю пилы.
  3. Уделяется внимание рабочему столу. В качестве основания выбирается фанера. Узкая площадь стола по размеру повторяет параметры электролобзика.
  4. В передней плоскости стола монтируются мебельные ножки, к задней плоскости рабочей зоны фиксируется небольшая деревянная стойка.
  5. Для создания рычага используйте только твердые породы дерева.
  6. Рычажное отверстие необходимо создать чуть большего диаметра шпильки (регулирует натяжение пружины).

Описанная самодельная поделка должна стоять на «подошве», которая не будет препятствовать рабочему процессу. При необходимости в области опорной плиты вырезается угол.

Набор резцов для художественного точения своими руками

Полукруглая желобчатая стамеска-резец применяется для черновой обточки. Деталь изготавливается из полосок инструментальной стали.

Универсальный режущий прибор применяется для чистовых обработок деталей. Инструмент делается из стандартных прямых стамесок.

  • Фасонные резцы:
    • стамеска-скребок.

    инструмент на основе прямой стамески с односторонней заточкой выравнивает поверхность цилиндрических заготовок;

    самодельное приспособление помогает набивать резьбу и наносить декоративные риски на деревянный стержень.

    Режущий инструмент для мягкой породы древесины (осина, липа) имеет меньший угол заточки по сравнению с углом заточки прибора для обрабатывания самшита, дуба, березы.

    Самодельный удлинитель с двумя розетками

    «Фирменная» катушка для удлинителя делается из двух фанерных дисков, которые скреплены болтами. Фрагменты разделены дюралевой трубкой и шайбами.

    На одной стороне катушки болты утапливаются, чтобы контакт с рукояткой был без травм. На другой стороне на определенном расстоянии просверливаются два отверстия для розеток. Коробки для розеток крепятся на шурупы.

    Правильное хранение и эксплуатация инструмента

    Каждая труба крепится с фанерной пластиной саморезами через щель. Чтобы фрагмент трубы не расшатывался во время эксплуатации, под бока держателя приклеиваются куски штапиков клеем ПВА.

    Когда необходимо повесить держатель на стене гаража, ручка вставляется в трубку держателя. Стойка рукоятки плотно входит в щель и фиксируется. С такой доукомплектацией катушка крепится на потолке либо на днище полок.

    Чтобы баран удлинителя легко вращался, на краю диска прибора монтируется маленькая рукоятка, которая состоит из трубчатых отрезков различного диаметра. Труба большего диаметра надета на меньший шланг и жестко зафиксирована плоским шурупом.

    Приспособления для гаража своими руками

    Под инструмент — полезные самоделки для гаража своими руками

    Живу в городе Великий Новгород, наш завод по производству емкостей, изготовляют дренажные ЕП и ЕПП. Для любого города, это очень полезная вещь. Так как эти дренажные ЕП нужны для для слива масел, нефти, фекальных стоков. На сайте я узнал много полезной информации, качество, размеры, предназначение дренажных емкостей. Компания NOVZERO предоставляет нам различные емкости, для водопроводных башен, воздухосборники. Заказать всё можно в г. Великий Новгород, есть номера, для заказов. Так же это компания предоставляет гарантию, услуги, как например монтаж оборудования и другое. В каждом городе должны быть такие заводы и такая продукция. novzero.com www.novzero.com/produktsiya/emkosti-ep-i-epp


    №15 Самодельные приспособления для гаража

    Приспособления для гаража своими руками

    Самодельные приспособления для гаража #инструмент

    Самодельные станки. Станки своими руками

    Вещи #8 без которых вам не обойтись в гараже,своими руками

    Гидравлический пресс своими руками

    №15 Самодельные приспособления для гаража

    Под инструмент — полезные самоделки для гаража своими руками

    Приспособления для гаража своими руками

    приспособления для домашней мастерской и гаража своими руками

    Самодельные приспособления для гаража , ПОДКАТНОЙ ДОМКРАТ

    29 полезных самоделок для гаража своими руками

    «ГТ» Приспособление для откручивания шкивов. Своими руками!

    САМОДЕЛЬНЫЕ СТАНКИ и ПРИСПОСОБЛЕНИЯ Своими Руками

    Клещи ЗАЖИМ своими руками

    Переноска для гаража своими руками , противоударный светильник .

    # 16 Гаражные хитрости.Всякая нужнятина

    Самодельные Станки и Приспособления На Которых Можно Заработать

    Крутые инструменты, станки и приспособления. Самоделки и не только, достойные внимания.

    Крутые Самодельные Станки и Приспособления Своими Руками Обзор Гибочного Станка

    Маслоотсос своими руками

    Cтенд для промывки форсунок своими руками

    Самодельная печка в гараж

    Самодельные приспособления для домашней мастерской и гаража

    Идеи и приспособления для с.х техники,дачи и гаража/Ideas and accessories to agricultural machinery

    Самодельные Станки и Приспособления. Домашние самоделки.

    Сухой подвал, погреб и яма в гараже своими руками

    «ГТ» Гаражные Темы. Очень удобное приспособление для слива масла своими руками.

    Своими руками. Обустройство гаража. Самоделки

    Эстакада для автомобиля своими руками, мини эстакада для ремонта автомобилей

    обогрев гаража своими руками ч 1

    Приспособление для затяжки ленточных хомутов (гранат).

    Простое и необходимое приспособление для дрели за несколько минут своими руками

    Крутые инструменты, станки и приспособления. Самоделки и не только достойные внимания.Итоги конкурса

    Как сделать своими руками станки и приспособления для домашней мастерской

    У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

    Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

    • 1 Как сделать универсальный станок своими руками
    • 2 Изготовление циркулярки со станиной
    • 3 Особенности самодельных приспособлений и оборудования
    • 4 Что можно сделать для гаража

    Как сделать универсальный станок своими руками

    Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

    К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

    • циркулярная пила;
    • шлифовальный;
    • отрезной;
    • точило;
    • токарный.

    Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

    Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

    Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

    Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

    Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

    Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

    Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

    Видео: самодельная циркулярка+рубанок

    Изготовление циркулярки со станиной

    Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

    Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

    Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

    Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

    Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

    Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

    Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

    Видео: оборудуем мастерскую самостоятельно

    Особенности самодельных приспособлений и оборудования

    Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

    Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

    Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

    Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

    От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

    Видео: токарный станок по дереву

    Что можно сделать для гаража

    Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

  • Инструменты для ремонта машины.
  • Вместительные стеллажи для их размещения.
  • Гаражный верстак.
  • Крючки.
  • Полки или кронштейны для шин.
  • Светильники и обогреватели.

    Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

    Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

    На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

    Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

    Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

    Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

    Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

    Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

    Приспособления для гаража своими руками

    Вы хотите иметь в своем гараже все самое полезное под рукой? Можно сделать приспособления для гаража своими руками, обустроить его максимально грамотно и рационально! Тогда вам будет удобно работать, приятно находиться в этом многофункциональном помещении. Рассмотрим сегодня наиболее важные моменты, приведем полезные советы.

    Полезное видео

    Для начала ознакомимся с интересным содержательным материалом на видео. Здесь представлено сразу 29 самоделок, которые будут очень полезны в гараже.

    Обустраиваем пространство внутри гаража оптимально: ключевые нюансы

    Запомните ряд полезных советов. Они помогут вам оптимизировать эксплуатацию гаража, рационально использовать в нем пространство. Вот основные моменты.

    1. Отличное решение – оборудовать места хранения стеллажами, полочками. Так обеспечивать хранение удобнее.
    2. Любой инструмент всегда должен находиться в свободном доступе.
    3. Значительно экономит пространство внутри гаража удачно построенный и оформленный должным образом погреб.
    4. Можно заметно расширить возможности, если иметь самодельные станки и различные приспособления, а также смотровую яму, верстаки.
    5. Огромное значение имеет качество освещения. О нем надо обязательно позаботиться особо, поскольку под хорошим освещением производительность труда сразу возрастет.

    Экономия места – это хорошо. Но важно помнить, что площадь, которую занимает оборудование, а также коммуникации, не должна превысить 20% от общей площади пола в гараже.

    Определяем места хранения

    Чаще всего автолюбители делают своими руками приспособления для гаражного помещения, чтобы в них было удобнее размещать всевозможные инструменты и аксессуары, комплектующие для машины.

    Обратите внимание: больше всего места занимают шины. И для них обязательно надо определить удачное место для хранения. Лучшее решение – сделать навесные кронштейны. Для этого понадобятся две рамки из уголка треугольной формы. Их соединяют между собой металлическими перемычками. Затем треугольники фиксируют на стене. Шины будут установлены перпендикулярно кронштейнам. Они должны немного проваливаться между перемычками. Отличный вариант для рационального размещения резины.

    Верстаки, стеллажи из натурального дерева

    Функциональные приспособления для гаража своими руками можно легко сделать из натуральной древесины. Особенно хорошо из дерева выполнять стеллажи, верстаки. Это проще, чем использовать металл, который еще придется сваривать. Обратите внимание, что дерево желательно обработать специальной пропиткой, чтобы обеспечить пожарную безопасность, поскольку в гараже всегда есть ГСМ.

    Погреб и смотровая яма

    Смотровая яма в гараже просто необходима. И над ее обустройством стоит потрудиться, чтобы потом было удобно заниматься техническим обслуживанием и ремонтом автомобиля. Используют яму в следующих случаях:

    • небольшой ремонт;
    • самостоятельная замена масла;
    • технический осмотр тормозной, рулевой, ходовой, например, перед дальними поездками.

    Погреб тоже всегда пригодится в роли места для хранения. Он позволяет использовать в гараже дополнительную площадь.

    Что точно должно быть в гараже всегда под рукой: рейтинг автолюбителя

    Постараемся составить перечень предметов, оборудования, которое точно всегда должно быть в гараже под руками.

    • Сверлильный станок. Он просто незаменим, когда возникает необходимость фрезеровочных, сверлильных работ. Его можно сделать своими руками или купить. Стоимость такого станка демократична.
    • Токарный станок. Его вряд ли получится сделать целиком самостоятельно, но при наличии станины это вполне осуществимо.
    • Заточной станок. С его помощью автолюбитель может в любой момент заточить сверло, инструменты, подогнать по размерам детали. Оптимальное решение – приобрести надежное точило. Цена будет зависеть от функциональности.
    • Гидравлический пресс. Его автолюбитель сумеет сделать своими руками. В роли основы понадобится гидравлический домкрат. Пресс незаменим для усадки, прессования подшипников, гильз со втулками.

    Ящики, полки со стеллажами для хранения деталей, комплектующих, инструментов.

    Кроме того, разумеется, пригодятся компрессов и болгарки, сварочный аппарат, дрели разного уровня мощности.

    Токарный станок своими руками

    Своими руками в гараже можно сделать даже токарный станок. Лучшее решение, когда иногда приходится выполнять небольшие токарные работы, но при этом не имеет смысла приобретать специализированный настольный станок. Если безупречная точность не нужна, самодельный вариант вполне подходит. Так, патрон от дрели или шпиндель от станка используются вместо шпинделя.

    Станок с деревянной станиной подходит для обработки пластика, древесины. А вот для работ по металлу станина должна быть выполнена из металлопроката.

    Приспособления для хранения инструментов

    Безусловно, всевозможные гайки, болты и прочие мелкие детали хранить особенно сложно. Обычно они все лежат в коробках или ведрах, представляя собой ассорти. И отыскать там что-то нужное крайне сложно.

    Вам стоит сделать своими руками специальную систему для хранения всей этой полезной мелочи. Соберите баночки от разных продуктов. Они должны быть небольшого размера. Главное, чтобы на них были прочные крышечки из металла и пластика, которые завинчиваются. Вам останется только закрепить на системе крышечки, а потом рассортировать все аккуратно по баночкам. Нужно что-то взять? Просто берите и отвинчивайте крышечку – баночка окажется отделенной от общей системы, ее содержимое станет доступным.

    Очень хороший вариант для хранения различных деталей из металла небольшого размера – магнитные контейнеры. Делаются они элементарно. Вы берете простые коробочки из пластика, в нужном месте крепите тонкую магнитную ленту, а уже на донышке контейнеров фиксируете большие металлические шайбы. Все! В таком контейнере и самые мелкие элементы никогда не потеряются, всегда будут под руками.

    Гаражный верстак – трудно обойтись без него!

    У вас уже есть стеллажи, полки в гараже? Тогда лучше устанавливать верстак возле них. Это удобно. Запоминайте простую схему изготовления верстака для гаража своими руками.

    1. В первую очередь соберите столешницу, заранее подобрав оптимальный размер и геометрическую форму. Деревянные элементы надо соединять качественным клеем, металлическими стяжками. Обычно на изготовление верстака стандартного размера нужно потратить примерно 20 досок.
    2. Затем продумайте, каким у вас будет упор. Для упоров делают специальные пазы в столешнице. Стандарт паза – 2,5 на 2,5 см.
    3. Клей уже высох? Пора обстругать поверхность столешницы, чтобы она стала идеально гладкой, ровной.
    4. Изготовьте ножки. Подойдут бруски 10х80 см. Сделайте пазы в передних опорах. Туда вставляются кронштейны, а затем их соединяют с продольной балкой.
    5. Потом собирается для подстолья основание. Его делают из двух рам, а затем прикрепляют к опоре. Рамы надо врезать на 2,5 см в ножки, после чего можно сделать крепеж из болтов.
    6. Теперь остается только присоединить боковую и заднюю опорные стенки. Их легко выполнить из ДСП.
    7. Столешница соединяется с верхней рамой. Пригодятся простые болты.

    На завершающем этапе верстак обрабатывают олифой, покрывают лаком.

    Стеллаж: обязательный предмет в любом гараже

    С течением времени гараж неизбежно превращается в настоящий склад для инструментов и комплектующих, всевозможных вещей и приспособлений. Конечно, только удобный стеллаж сумеет решить проблему хранения, сделать его более рациональным. И пространство будет использовано максимально грамотно.

    Оптимальное решение – использовать древесину и металлический прокат. Подойдет дерево твердых пород, как дуб или бук. Из такого материала полки оказываются более крепкими, поэтому выдерживают серьезные механические нагрузки с легкостью. Нормальное давление, которое способен выдержать прочный стеллаж, составляет примерно 150 кг. При этом нагружать конструкцию вещами общим весом около пятисот килограммов, не стоит.

    Вот алгоритм изготовления стеллажа для гаража своими руками.

    1. Берите доску с шириной в 9 см. Ее надо раскроить на отдельные куски с размером примерно 20 см. Они станут опорами для стеллажа.
    2. Для полок нужны более толстые доски: примерно в 19-20 см. Выпиливайте отрезки необходимой длины.
    3. Теперь надо разметить доску для основания стеллажа. На ней надо обозначить точки, чтобы потом там были распорки. Их желательно отдалить на 3 см друг от друга.
    4. Верхнюю распорку можно прикрепить с помощью качественного строительного клея. К ней уже прибивают верхнюю полку шкафа. Потом также делайте с другими полками. В конце работы фиксируйте распирающий элемент снизу.
    5. Теперь конструкцию следует перевернуть, чтобы стянуть основу шкафа с распорками. Для этого берут шурупы соответствующего размера.

    Потом можно дополнительно обработать стеллаж шкуркой, покрыть его лаком в два слоя. Лучшее решение – закрепить стеллаж на стене анкерами. В роли мест для крепления подойдут участки над верхней и нижней полками.

    Приспособление для изготовления веревок из пластика

    Когда пластик, из которого делают бутылки для воды, нагревают, он сжимается. Поэтому из бутылок можно делать отличную прочную веревку. Но для этого понадобится специальное приспособление. Посмотрите, как именно его сделать.

    • Вам понадобится доска, электродрель, лезвие канцелярское и гайки с шайбами.
    • В центре доски расположите две шайбы.
    • В центрах высверлите отверстия.
    • С обратной стороны рассверлите отверстия.
    • Вкрутите болты.

    Использовать приспособление не составит труда. У болтов выступают участки, на которые надевают шайбы. Количество шайб определит толщину изготавливаемой веревки. Нож помещают на шайбах, а конструкцию укрепляют, закручивая гайки. Потом всю конструкцию нужно обязательно закрепить на рабочей поверхности, например, на верстаке.

    Потом останется взять бутылку из пластика, отрезать донышко. Заготовка устанавливается под ножом. Одной рукой тянут ленту, а другой удерживают бутылку. Примерно 25 погонных метров отличной веревки получается из одной бутылочки с объемом 2 литра.

    Теперь вы знаете, какие приспособления для гаража сделать своими руками, как обустроить пространство внутри.

    Изготовление самоделок для гаража

    Самодельные станки и приспособления для гаража своими руками может изготовить любой автолюбитель. Такие самоделки позволяют грамотно использовать пространство, подобрать для своих инструментов удобное место, а не класть их куда попало, и не тратить деньги на покупку дорогого профессионального оборудования.

    Стеллаж для хранения инструментов

    Если в гараже скопилось много инструментов и других гаражных приспособлений, то идеальным местом для их хранения будет стеллаж. При его наличии в гараже образуется много свободного пространства, а автомобилист не будет тратить уйму времени, пытаясь отыскать нужный инструмент.

    Стеллаж легко можно сделать самостоятельно. Обычно его изготавливают из металла или дерева, но первый вариант слишком труден в домашних условиях, хотя и более надежен, поэтому автолюбители чаще останавливаются на втором варианте.

    Чтобы продлить срок службы стеллажа, нужно выбирать для его изготовления крепкие породы дерева, такие как дуб или бук. Стеллаж, выполненный из такого материала, может выдержать нагрузку до 180 кг. На практике этот вес часто превышается. Однако нужно учитывать, что стеллаж, на котором хранят инструменты массой более 300 кг, представляет опасность для автомобилиста.

    Стеллаж для гаража своими руками легко сделать по следующему алгоритму:

    • Первыми делаются подпорки для стеллажа. Для этого доску шириной 9 см разрезают на разные по размеру части.
    • Для изготовления полок нужна более толстая доска. Ее разрезают на равные части необходимой ширины.
    • На доске, которая будет основой стеллажа, размечают точки, где будут находиться распорки. От них до края доски должно быть 3 см.
    • Верхнюю подпорку прикрепляют на суперклей, затем прибивают к ней полку. То же самое нужно проделать с оставшимися подпорками и полками.
    • Затем основу стеллажа с помощью шурупов крепят к распоркам.

    В конце поверхность стеллажа шкурят наждачной бумагой и наносят на нее масляной лак в два слоя. К стене его крепят с помощью анкерных болтов, расположенных под верхней и нижней полкой.

    Полки

    Если в гараже не получится поставить стеллаж, его легко заменяют полками. Их можно повесить на любой высоте и сэкономить место на полу.

    В первую очередь нужно определить, где будут расположены полки. Выбранный участок разделяют на равные по размеру квадраты. По их углам будут находиться дюбели, удерживающие полки. Для более надежной фиксации полок лучше использовать дюбели с крючками на концах.

    Затем в стене перфоратором проделывают отверстия под крепежи. К тонкой доске крепят подвесы с проушинами. Расстояние между ними зависит от сделанной ранее разметки. Для закрепления металлических подвесов нужны саморезы.

    Для того чтобы изготовить днища полок, несколько досок разрезают на равные части. Стенки делают из более толстых досок. Их присоединяют к днищу с помощью гвоздей или клея. Готовые полки можно покрасить или покрыть лаком.

    Теперь осталось только разместить полки на стене. При установке нужно следить, чтобы полки не перекашивались и легко перемещались по направляющим. Для удобства к передним стенкам можно прикрепить деревянные ручки.

    Материалом для полок могут послужить также пластиковые канистры. Для этого нужно отрезать у канистры боковую стенку.

    Чтобы работа смотрелась аккуратнее, отрезать нужно всегда или только правую, или только левую. Затем края обрабатывают напильником.

    После этого полки размещают на стене или используют как выдвижные ящики в стеллаже.

    Кронштейн для шин

    Комплект шин – это самая громоздкая деталь автомобиля, поэтому для их хранения целесообразнее изготовить отдельный кронштейн, а не пытаться найти для них место на стеллаже с другими инструментами.

    Для гаражного кронштейна нужны две треугольные рамки из уголка, которые будут соединены между собой перемычками из любого металлопроката. Рамки крепят к стене. Шины располагаются перпендикулярно несущей конструкции, чуть проваливаясь между перемычками.

    Универсальный станок из дрели

    Автолюбителю требуется много разнообразного оборудования, но очень сложно разместить их в одном гараже. Для экономии места создаются механизмы, выполняющие несколько функций.

    Из обычной дрели можно сделать самодельный станок, работающий как шлифовальный, отрезной, токарный, точило, циркулярная пила.

    Для основы станка выбирают доску толщиной 2–2,5 см. На той части, где будет крепиться рукоятка, фиксируют дрель. Место для установки дрели выбирается в зависимости от размеров циркулярного диска, фрезы, камня для заточки, шлифовального круга.

    Для закрепления дрели применяют жестко зафиксированную резьбовую шпильку и гайку. Жесткость фиксации достигается применением эпоксидного клея и двухмиллиметрового штифта. Далее, создается движущаяся подошва.

    Далее, пильный диск диаметром 15 см, на котором должен быть защитный металлический кожух, размещают на патроне дрели. В станине проделывают щель. Если планируется использовать плоскую фрезу, а не диск, то для нее потребуется расширение отверстия для пилы или еще одна щель прямоугольной формы.

    Для создания отрезного станка на надежно фиксированной поверхности размещают поворотный кронштейн, столярное стусло, направляющие и механизм, который будет фиксировать обрабатываемую деталь.

    Отрезной механизм совмещают с дисковой пилой на основании. По такому же методу изготавливают шлифовальный и токарный станки.

    Смотровая яма

    Рано или поздно любой автомобиль будет нуждаться в ремонте. И чтобы его владельцу не нужно было залезать под него, в полу гаража выкапывают смотровую яму.

    Первым дело нужно мелом сделать разметку в том месте, где паркуется автомобиль. При этом нужно учесть, что длина ямы должна быть на 1 метр больше длины машины. Ширина должна быть достаточной для комфортной работы, но меньше расстояния между колесами. Глубина ямы зависит от роста владельца гаража. К нему нужно прибавить 20 см.

    После вычисления размеров ямы и разметки можно выкапывать яму. Толщина ее стенок зависит от материала, которым будут выложены ее стенки. При использовании кирпича этот показатель должен быть равен 20 см, при заливке цементом – 12 см, при установке строительных блоков – 22 см.

    Стенкам ямы нужна гидрофобная пропитка, которая защитит их от влаги. Пропитку наносят на внутреннюю сторону материала, которым обложены стены.

    В передней части ямы делают ступени из цемента. Чтобы сделать ступени одинакового размера, нужно вычислить высоту подъема и рассчитать их количество.

    Видео по теме: Смотровая яма, мой опыт строительства

    Простой способ как вытащить из земли столб или большой камень

    На даче или приусадебном участке нередко попадаются огромные булыги, которые необходимо каким-то образом удалить.

    Проще всего загнать на участок экскаватор или трактор. Опытный машинист без проблем справится с этой задачей.

    Но проще — не значит доступнее.

    Во-первых, не всегда поблизости находится автопарк с сельскохозяйственной или строительной техникой. Во-вторых, не всегда есть возможность заехать на сам участок.

    В-третьих, одной бутылкой «беленькой» тут не отделаешься, придется раскошеливаться.

    А иногда и сама булыга не такая огромная, чтобы ради нее гнать технику.

    В таком случае большие камни или старые бетонные столбы обычно обкапывают по кругу, после чего при помощи лома и подручных инструментов извлекают из грунта.

    Но, согласитесь, это довольно трудоемкий процесс. И не факт, что за один день управитесь. Поэтому надо искать другие пути решения проблемы.

    Впрочем, далеко ходить не нужно. Автор YouTube канала Homemade Inventions придумал очень простой способ.

    Для этого нам потребуется немного черного металла и ручная механическая лебедка, на основе которой смастерим простую приспособу, с помощью которой выкорчевать из земли большой камень можно будет самостоятельно, без трактора или экскаватора.

    Изготовление самодельного приспособления

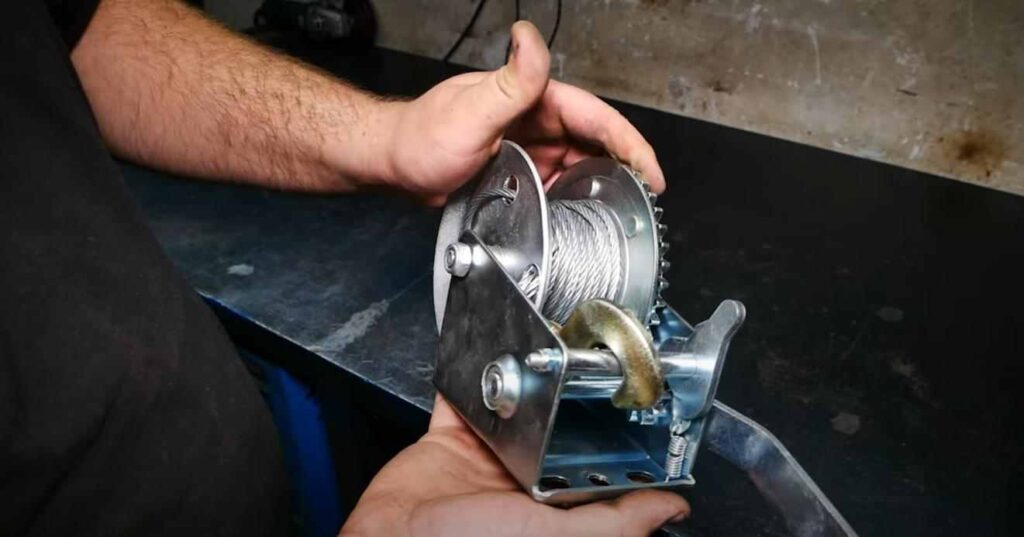

    Первым делом стальной тросик в ручной лебедке необходимо будет заменить на стяжной (привязной) ремень.

    После этого изготавливаем опорную площадку, к которой крепится ручная лебедка.

    К нижней части опорной платформы крепятся ножки из профильной трубы.

    По сути, должна получиться тренога с опорной площадкой, на которой жестко закреплена лебедка.

    Как вытащить столб или камень из земли

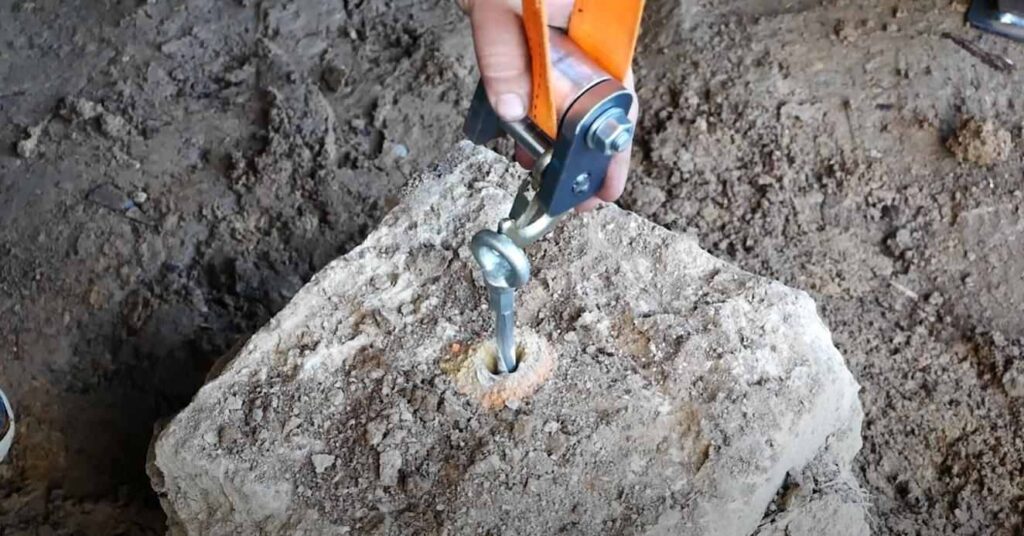

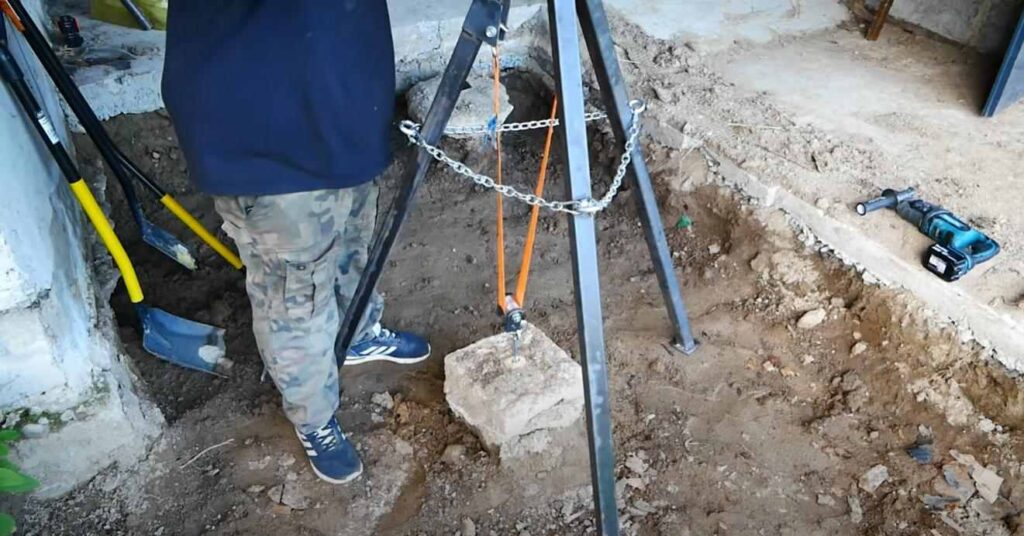

    Устанавливаем собранную конструкцию в том месте, где находится «нежелательный объект». В камне или столбе сверлим отверстие, и устанавливаем анкер с рым-гайкой.

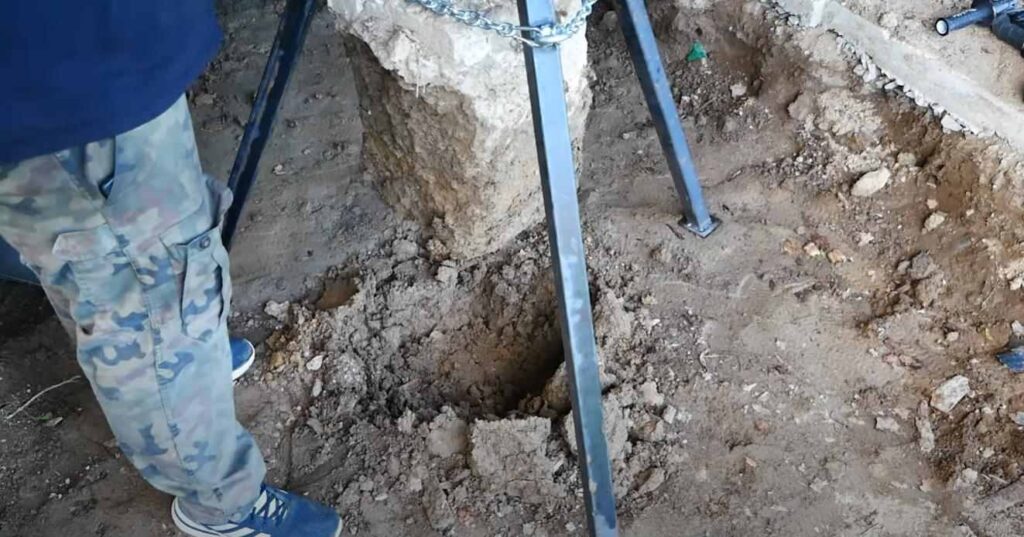

    После этого крутим лебедку, и вытаскиваем камень.

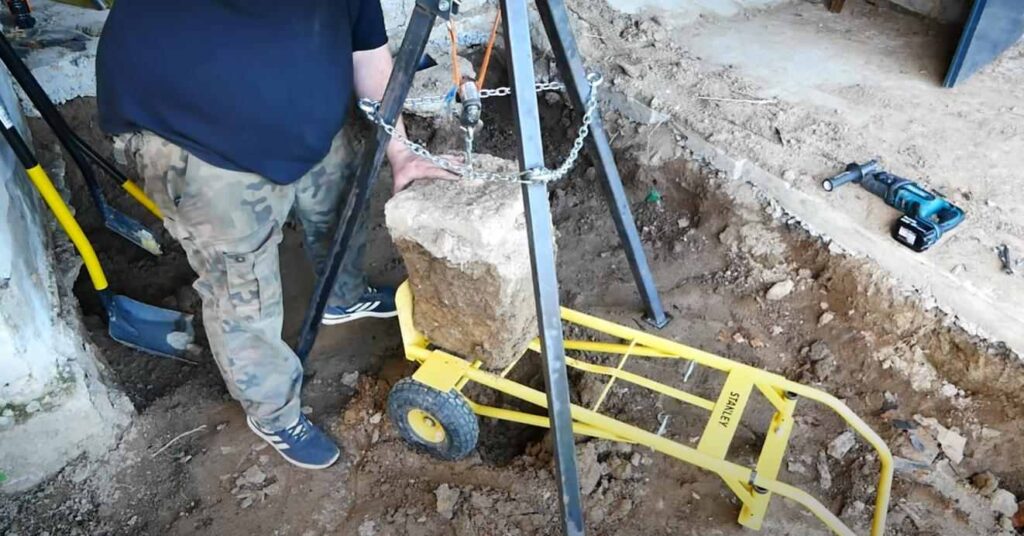

    Перекладываем его на тележку, и транспортируем его в более подходящее место на участке (или вообще — за пределы участка).

    Видео по теме

    Хозблок с туалетом для дачи: как построить совмещенный сарай своими руками

    Даже если на приусадебном участке еще нет дома, такое строение, как хозблок для дачи обязателен. При этом хозяйственная часть всех построек должна быть возведена еще до того, как начато основное строительство. Это позволяет размещать в помещении инструменты и осуществлять физиологические потребности организма в удобном месте, закрытом от посторонних взглядов, т.е. в туалете.

    Что представляет собой хозяйственный блок с туалетом

    Нежилое строение для хранения разного инвентаря – это хозяйственный блок. Как правило, такая постройка имеет небольшой размер и проектируется с учетом тех задач, которые на неё возлагаются.

    При этом хозяйственная часть строений для дачи может носить и более расширенный характер. Помимо туалета здесь вполне допустимы и другие постройки. Как же построить хозблок с туалетом? И что он будет из себя представлять?

    В недалекую бытность нашей страны, когда заветные 4 сотки стали щедро раздаваться государством интеллигентам и рабочим, пределом мечтаний было иметь на своей фазенде металлическую будку с дверями.

    Большой ключ и амбарный замок свидетельствовали, что внутри хранится инструмент, который счастливый обладатель хозяйственного блока теперь не имеет необходимости каждый раз возить с собой.

    Сейчас мысль сделать хозблок из металла вряд ли кому-то придет в голову. Большинство предпочитает не только качество, но и стиль. Именно поэтому даже подсобные помещения лучше делать функциональными и красивыми.

    Порой эта постройка может даже взять на себя роль временного домика, в котором можно найти место для кратковременного отдыха и приема пищи. А если уже есть основной дом, бытовка, хозблок, туалет просто обязаны вписываться в общий интерьер строения.

    Подробно о проектах гаражей с хозблоком узнаете тут.

    Из чего можно построить бытовку своими руками

    Можно выделить два основных вида хозяйственных блоков:

    • времянка;
    • капитальное строение.

    Первый вариант предполагает, что дачный сарай выполняет свои функции временно и позднее будет снесен. В этом случае постройку с туалетом может происходить из любых подручных средств, причем не всегда новых. Это может быть доска, шифер и даже ондулин.

    Капитальное строоительство предполагает наличие фундамента, стен, крыши и дверей. Определить где и как все это вместе соорудить поможет чертеж хозблока с туалетом. Уже на этой стадии нужно будет определиться с основным материалом. Чаще всего это дерево, газо-, пеноблок или кирпич.

    Надобность и планировка подсобного помещения

    Спрос, породивший предложения, привел к тому, что сейчас вполне можно получить любой хозблок буквально за день-два.

    Как правило, заказчику предлагают посмотреть фотографии готовых типовых строений, затем подробно объясняют метраж постройки по чертежу.

    После оплаты в оговоренные сроки все доставляют и собирают в одно целое на месте указанном заказчиком.

    Варианты сараев с готовыми чертежами для дачных участков

    Такие строения имеют массу комбинаций, они уже обработаны всеми необходимыми средствами защиты и могут стать самым простым способом установки даже, например, хозблока с баней и туалетом. Итак, это может быть:

    1. Сарай для хранения инструментов, гараж, навес, туалет, душ и даже веранда.
    2. Туалет, душ, навес, веранда.
    3. Туалет, баня, гараж и сарай.

    Существует множество вариантов хозблока с туалетом. И прежде, чем определить, как строить, нужно четко знать, как эта постройка будет использоваться. Наилучший вариант для дачника – это хозблок, включающий в себя туалет, душ и сарай.

    Уличная постройка для дачи и садовых участков

    Читайте также о преимуществах пластиковых сараев-хозблоков и гаражей из пластика в данном материале.

    Фирмы, специализирующиеся на возведении хозяйственных блоков из готовых частей, как правило, предлагают многочисленные вариации планировки помещений.

    Каркасно-модульный проект с деревянным фасадом, дровяником и душем

    Каркасно-модульное строительство позволит выполнить каждую отдельную постройку по одной схеме. Оптимально недорогой вариант – соединение в одно целое блоков-контейнеров.

    Скорее всего, для таких блоков не нужен будет фундамент, а непосредственное возведение может выглядеть так:

    1. Строительство каркаса из металлического уголка или из деревянных планок.
    2. Обшивка готового остова, например, деревом.
    3. Выполнение внутри помещений вертикальных перегородок. Они позволят отделять пространство для разных нужд.
    4. Установка крыши из облегченного материала, например, ондулина. Лучше всего её сделать скатной.

    Второй вариант предполагает, что все помещения создаются отдельно, а затем собираются. Здесь также каждый отдельный контейнер будет иметь свое предназначение. И вполне можно сделать так, чтобы туалет и хозблок были под одной крышей. Для туалета и душа вполне достаточно по 2-2,5 квадратных метра. Сарай для инструментов может быть 2 метра в ширину и 1 в длину.

    Самое большое пространство должно быть отведено для гаража (где-то 4/6 метров) и бани (предбанник пусть будет 42, а сама баня 4/4).

    Вход в каждую из построек можно сделать из одной общей веранды. Её длина будет равна общей длине строения, а ширины в полтора метра вполне будет достаточно. Это самый простой и максимально экономящий пространство проект туалета и хозблока.

    Согласно требованиям СНиП 30-02-97 постройка с уличным туалетом не может быть расположена ближе, чем на расстоянии 12 метров от жилого дома. К границе соседнего участка дачный туалет и хозблок могут быть приближены не более чем на 4 метра.

    Какие проекты хозблоков для дачи считаются самыми удачными, подробно указано в статье.

    Как выглядит и как сделать металлический сарай хозблок, можно узнать прочитав статью.

    Этапы монтажа

    Как построить хозблок с туалетом своими руками?

    Прежде всего, при самостоятельном возведении нужно постараться задействовать каждый сантиметр полезной площади.

    Для этого стоит четко определиться с планировкой а также заранее подготовить необходимый материал и приспособления для работы.

    Инструменты и стройматериалы

    Важно купить то количество стройматериалов, которое будет использовано без остатка и небольшой его процент сверху. Это нужно в том случае, если придется что-то переделывать.

    Для кирпичной кладки помимо основного материала понадобятся:

    • емкость для замешивания раствора;
    • мастерок для набирания смеси;
    • цемент и песок для приготовления раствора;
    • уровни, вертикальный и горизонтальный.

    Кирпичная кладка самый медленный способ возведения стен. За день нельзя выполнить большой объем, всегда нужно давать время для того, чтобы раствор в кладке высох.

    Облицовка туалета с хозблоком для дачи своими руками деревом потребует наличия:

    • столярного метра;
    • уровней;
    • станка или хотя пилы для отрезки досок по нужной длине;
    • гвоздей.

    Небольшое строение можно обшить доской за короткое время. Практически столько же его может понадобиться тогда, когда выполнять облицовку хозблока с туалетом планируется ондулином.

    Здесь пригодятся те же инструменты, что и для деревянного строительства.

    Пошаговый план строительства

    После того как для хозблока выделено место на дачном участке, составлен чертеж и подготовлены основные материалы можно начинать строительство.

    Для достаточно большого хозяйственного блока потребуется фундамент и поэтапное возведение стен и крыши.

    Для получения аккуратного и прочного фундамента:

    1. нужно расчистить площадку для будущего строения;
    2. отметить углы постройки, натянуть между ними веревку;
    3. вырыть по периметру фундамент, глубины в полметра для обычного, не сейсмоопасного региона вполне достаточно;
    4. теперь нужно залить фундамент бетонной смесью и дать ей возможность застыть;

    Пока фундамент застывает необходимо вырыть сливную яму. Она должна быть по размерам туалета и душа (если он есть) и глубиной полтора – два метра. Стены ямы нужно обложить кирпичом.

    Далее продолжаются работы по установке стен и крыши:

    1. над фундаментом нужно сделать пол. Он может быть сделан из досок или из бетона. Последний вариант предполагает, что в душе такой пол будет выложен плиткой. В любом случае в помещении для душа при обустройстве пола нужно сразу же делать место для слива воды;
    2. теперь нужно делать каркас для стен. Он может быть из металлического уголка или из деревянного тонкого бруса;
    3. готовый каркас деревянного туалета и хозблока обшивается обрезными досками;
    4. над последним рядом стен возводится крыша.

    Каркас может быть обшит также пластиком, сайдингом или даже шифером.

    Поэтапный процесс установки деревянной дачной постройки можно проследить на видео:

    Построить душ, туалет и хозблок можно из кирпича или пенобетона. Тогда строительство обойдется без каркаса и над фундаментом нужно будет сразу же возводить капитальные стены.

    Как выглядит туалет и хозблок под одной крышей, указано в статье.

    Как будет выглядеть гараж с баней и как его построить, подробно указано в данной статье.

    Дополнительные функции хозблоков

    В общем, вполне несложно построить садовый туалет с хозблоком в любом месте приусадебного участка. Главная мысль, которой нужно руководствоваться при возведении следующая: стоит экономить пространство и при строительстве попытаться учесть все свои нужды.

    Хороший крепкий хозблок может зимой, когда дача пустует стать местом хранения шлангов, консервации, картошки, семян.

    Нет четких правил, которые бы следовала соблюдать при выполнении внешнего вида постройки. При желании или необходимости это может даже быть угловой хозблок с душем и туалетом.

    Такая конструкция позволит, скажем, скрыть от любопытных взглядов своё истинное назначение и сэкономить место.

    Еще один из вариантов рационального использования пространства – сделать такой хозяйственный блок, где будет еще некий второй этаж. Другими словами, постройка будет иметь еще антресоли, где вполне можно что-то хранить или прятать.

    В целом типичный дачный туалет с хозблоком, как на фото можно выполнить самого разного размера, формы и стиля.

    Главное сделать его практичным, удобным и там, где он не станет никому мешать.

    Без такой постройки на даче не обойтись. И она, действительно, может помочь правильно организовать пространство и решить целый ряд важных вопросов.

    Возможно вам также будет интересно прочитать о том, как сделать дровяник на даче.

    Качество обогрева напрямую зависит от него! Теплообменник своими руками для отопления

    Теплообменник — важный элемент в отопительной системе, который передаёт тепловую энергию генератора к теплоносителю.

    Подходящий вариант изготовления прибора своими руками рассчитывается исходя из учёта элементов конструкции.

    В системах отопления встречаются аппараты, действующие с конструкциями котлов работающих на газу, твёрдом топливе, электроэнергии.

    Устройство теплообменника для систем отопления

    Приспособление предназначено для передачи тепла от одного элемента к другому. В роли источника тепла и теплоносителя выступают различная жидкость, газ или пар.

    Нестабильные среды разделены материалом с подходящим типом теплопроводности.

    Простой пример теплообменника — комнатные радиаторы, в которых источником тепла является вода в системе отопления, нагреваемой средой — воздух в помещении.

    В качестве разделяющего материала выступает металл, из которого состоит радиатор. Промежуточный материал, который используется при конструировании, должен обладать высокой степенью теплопроводности.

    Хорошим вариантом для конструирования теплообменника будет применение медных элементов. Медь обладает большей в 7.5 раз теплопроводностью, чем сталь. Пластмассовые изделия в двести раз хуже проводят тепло, чем стальные. Сравнивая при одинаковых условиях 1.7 м медного, 12 м стального и 2 тыс. метров пластикового трубопровода получится передача одинакового количества тепла.

    Как сделать своими руками

    Существует несколько типов теплообменников, каждый из которых обладает особой технологией производства.

    Изготовление по методу «труба в трубе», особенности подключения, схема

    Устройство работает по такому несложному принципу горячая жидкость проходит по трубе малого диаметра, через стенки труб передаётся тепло воде, которая расположена в полостях трубы большего размера. Таким способом передаётся тепловая энергия и не перемешиваются жидкости, имеющие неоднородный характер, например, масло и вода. Такой тип агрегатов прост в изготовлении и в эксплуатации.

    Фото 1. Схема теплообменника типа «труба в трубе». Указано направление движение теплоносителя.

    Инструменты и материалы
    • две двухметровые трубы из меди, с различным диаметром — 102 мм и 57 мм;
    • два тройника с углами 90 градусов, диаметр должен быть равен трубе большей;
    • два коротких отрезка трубы, подходящие к размеру тройника;
    • электрическая или газовая сварка, подойдёт и мощный паяльник с припоем для меди;
    • болгарка, отрезной диск;
    • рулетка.
    Процесс изготовления
    1. На профиль трубы большего диаметра с двух сторон приваривается тройник, который следует расположить боковой стороной таким образом, чтобы туда вставить трубу меньшего размера.

    Справка. При подключении такой конструкции, теплообменник рекомендуется расположить в горизонтальном положении, жидкости должны циркулировать разнонаправленно, это повысит КПД.

    1. После того как изделие меньшего диаметра вошло в тройник его проваривают с торцов.
    2. К свободным краям тройников привариваются патрубки, которые предназначены для подачи и вывода отопительной жидкости.

    Воздушный пластинчатый

    Приспособление устанавливается в газовую отопительную систему. Принцип действия заключается в передаче теплоэнергии от газообразного теплоносителя к рифлёной конструкции пластин, которая будет нагревать жидкость в трубопроводе.

    А также этот тип устройств подойдёт для передачи тепла от одной жидкости, к другой.

    Инструменты и материалы
    • оборудование для сварки;
    • болгарка;
    • два листа из нержавеющей стали (рифлёной), толщина 4 мм;
    • 1 лист плоский из нержавейки, толщина 4 мм;
    • электроды.
    Порядок работ
    1. Лист рифлёной стали разрезать на равные квадраты со сторонами 30 см. Для конструкции понадобится 31 квадрат.
    2. Из плоского листа нержавеющей стали нарезать ленты. Ширина 1 см, длина 30 см. Общая длина частей должна составить 18 метров — получится 60 шт.

      Квадраты из рифлёного материала сварить между собой при помощи полоски 1 см. Соединение проходит через две противоположные стороны квадратов, секции располагаются перпендикулярно друг к другу.

    В одном корпусе, имеющем форму куба, должно получиться 15 секций, которые обращены в одну сторону и 15 в другую.

    Благодаря рифлёной поверхности происходит эффективная передача тепла от одного носителя к другому без взаимных перемещений различных либо однородных теплоносителей.

  • В случаях, когда тепло будет передаваться при помощи жидкого теплоносителя, рекомендуется приварить коллектор. Распределитель лучше изготовить из нержавеющей стали. Для этого понадобится при помощи болгарки отрезать со стального листа прямоугольники 30х30 см (2 шт.) и 30х3 см8 штук. Из такого комплекта частей конструируется два коллектора имеющие вид квадратной крышки от коробка.
  • В коллекторе сделать отверстие для патрубка, который послужит соединением с трубопроводом отопления.
  • Отверстие на коллекторе делается ближе к одному из углов. При монтаже его на теплообменник расположение входного патрубка должно быть внизу агрегата, выводящая трубка всегда расположена вверху.
  • Теплообменник водяной для печи

    Обыкновенная печь, работающая на дровах способна обогреть целый дом, если её присоединить к отопительной системе на водной основе.

    Инструменты и материалы
    • метровая труба из стали, диаметр 32.5 сантиметра;
    • труба железная — 6 метров, диаметр 5.7 см;
    • лист стали 4 мм толщины;
    • сварочный аппарат;
    • газовый резак.
    Порядок работ
    1. Метровый отрезок трубы с диаметром 32.5 см поставить в горизонтальное положение на лист из стали и обвести маркером.
    2. Отверстие нужного размера вырезать газовым резаком. По макету металлического круга вырезать вторую такую же окружность.
    3. В металлических дисках вырезать по пять отверстий с диаметром 5.7 сантиметров. Отверстия должны быть расположены равномерно по отношению друг к другу, также как от середины, так и от края поверхности. Диски приварить к цилиндру трубы и постараться, чтобы отверстия были расположены параллельно.
    4. Изделие 5.7 мм нарезать при помощи болгарки, на части по 1 метру. Потребуется пять отрезков.

    Фото 2. Схема водяного теплообменника для печи. Представляет из себя цилиндр, внутри которого расположены трубы меньшего диаметра.

    1. Каждая часть трубы монтируется в отверстие, нужно чтобы трубы выходили за пределы отверстий на 1 миллиметр. Сваривается приспособление электрической сваркой. В итоге должна получиться конструкция в форме металлического цилиндра, внутри которого расположены трубки меньшего размера. По этому трубопроводу будет идти раскалённый воздух и дым, трубы будут нагреваться и соответственно нагревать жидкий теплоноситель внутри.
    2. Чтобы жидкость циркулировала внутри металлической системы в нижней и верхней части следует приварить небольшие отрезки труб. Внизу агрегата через патрубок будет подаваться холодная вода, а через верхний патрубок направляться в отопительный механизм.

    Как рассчитать тепловую мощность

    Если выбран пластинчатый теплообменник, необходимо учитывать такие факты:

    • какая мощность аппарата необходима;
    • тип конструкции;
    • качество материалов.

    Расчёт мощности происходит по следующей формуле:

    P = 1,16 х ∆Т / (t x V), где

    Р — мощность, которая требуется;

    1,16 — специально подобранная константа;

    ∆Т — разница температур;

    t — время;

    V — объем.

    Продуктивность системы зависит от тока рабочих сред по обоим контурам. Подходящая модель для сборки определяется с учётом объёма помещения, которое нужно обогреть. Чем больше площадь, тем больше понадобится материалов.

    Как подключить самодельный теплообменник

    Имеются 3 основных схемы подключения теплообменников — параллельная одноступенчатая, смешанная двухступенчатая и последовательная:

    • Параллельный тип самый простой и надёжный, потому что нагрев воды происходит непосредственно в аппарате. Теплообменник монтируется параллельно отопительному трубопроводу.
    • Двухступенчатая схема разработана для снижения расхода теплоносителя. Это даёт возможность использования тепловой энергии обратной воды в системе отопления.

    Полезное видео

    Посмотрите видео, в котором рассказывается о строении и принципах работы теплообменника.

    Преимущества и недостатки

    Теплообменник для отопления сделанный своими руками, прост в изготовлении, подходит для любых видов теплоносителей, его легко чистить. Скорость движения жидкостей легко регулируется правильным подбором размеров труб. Единственный минусдороговизна медных строительных материалов.

    Самодельные механизмы и приспособления своими руками видео

    В каждом доме обычно имеется определенный набор инструментов. Но бывает так, что возникает потребность в тех приспособлениях для мастерской, которых нет в наличии. Сегодня в специализированных магазинах представлен широкий ассортимент различных приспособлений и оборудования, но все они стоят денег, поэтому такая покупка может быть просто не по карману. Также бывает так, что такого инструмента просто нет в продаже. Что делать в этой ситуации? На помощь приходят подручные материалы, из которых и можно изготовит полезное приспособление своими руками.

    На нашем сайте опубликованы фотографии, видео материалы самодельных инструментов, приспособлений для гаража и мастерской. Также к некоторым самоделкам есть пошаговая инструкция изготовления. Если у вас есть новые идеи по созданию полезных механизмов, приблуд своими руками, вы можете разместить их инструкции изготовления в этом разделе.

    Отдельное место в разделе занимают самоделки для гаража, а именно – какие можно сделать приспособления для гаража и гаражные самодельные станки, которые облегчают труд человека. К обустройству гаража необходимо относиться чрезвычайно серьезно, потому что для некоторых мужчин – это второй дом.

    Благодаря полезной информации, которая размещена в этом разделе, вы узнаете, как сделать полезное приспособления своими руками, что станет вашим помощников в любой работе по дому в мастерской. У нас вы найдете чертеж приспособления и подробное описание каждого из представленных инструментов. Домашние приспособления своими руками заменят вам дорогой инструмент, купленный в специализированном магазине.

    Важно, чтобы сделанный вами инструмент соответствовал всем необходимым требованиям безопасности. Самодельные приспособления не должны приносить вред.

    Самодельные приспособления

    Чтобы облегчить жизнь в своей домашней мастерской или Вам просто нужно выполнить какую-либо работу, возникает необходимость использования специальных полезных приспособлений. И нет ничего лучше, как сделать такое присособление самому! В этом разделе вы узнаете, как сделать специальные приспособления: стойку для УШМ, универсальные держатели, самодельные струбцины, зажимы, верстаки, различный самодельный инструмент. Узнай, как воплотить идею присособления от и до! Каждая самоделка, каждое приспособление Вы увидите в пошаговых фото и подробных описаниях! Сделай свое полезное приспособление!

    Самоделки из двигателя от стиральной машины:

    1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
    2. Самодельный наждак из двигателя стиральной машинки
    3. Самодельный генератор из двигателя от стиральной машины
    4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
    5. Гончарный круг из стиральной машины
    6. Токарный станок из стиральной машины автомат
    7. Дровокол с двигателем от стиральной машины
    8. Самодельная бетономешалка

    Самодельные приспособления

    Отрываем новый раздел о самодельных приспособлениях, которые можно сделать своими руками из подручных материалов для домашней мастерской:

    для мотоблока своими руками
    для сварочных работ своими руками
    для болгарки
    для домашней мастерской
    для ремонта автомобилей своими руками
    для заточки сверл своими руками
    для домашней мастерской и гаража
    для болгарки своими руками видео
    для заточки ножей своими руками

    EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 3500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

    Делайте самоделки своими руками как мы, делайте лучше нас!

    Ссылка на основную публикацию
    Adblock
    detector
