Компоненты рулевого управления Лада Гранта, Калина

Рулевое управление автомобилей Лада Калина/Гранта ВАЗ-2190 с электроусилителем и регулируемой по углу наклона рулевой колонкой.

Рулевое колесо установлено на шлицах рулевого вала и зафиксировано самоконтрящейся гайкой. На автомобилях, оборудованных полушкой безопасности водителя вместо накладки в рулевое колесо установлен модуль подушки безопасности.

Рулевой вал составной. Он состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках, запрессованных в трубу рулевой колонки.

На верхней части трубы колонки установлен замок зажигания с противоугонным устройством. Промежуточный вал — разборный, имеет на концах два карданных шарнира.

Рулевая колонка Лада Гранта/Калина выполнена в сборе с мотор-редуктором и блоком управления электроусилителя рулевого управления. Эффективность работы электроусилителя зависит от скорости движения автомобиля.

Электроусилитель работает только при включенном двигателе. Кронштейны рулевой колонки прикреплены к кузову на четырех шпильках самоконтрящимися гайками. Кронштейны соединены с трубой рулевой колонки шарнирно.

Верхний кронштейн оборудован механизмом фиксации рулевой колонки. Переместив рычаг фиксации в нижнее положение, можно менять угол наклона рулевой колонки. При поднятом рычаге колонка фиксируется в выбранном положении.

Рулевой механизм Лада Калина/Гранта ВАЗ-2190 реечного типа, состоит из картера, приводной шестерни и рейки, находящихся в зубчатом зацеплении. Механизм закреплен на перегородке моторного отсека двумя скобами на резиновых опорах.

При поворачивании рулевого колеса, вращение передается через верхний и промежуточный валы рулевой колонки на приводную шестерню, которая, поворачиваясь, перемешает рейку.

К рулевой рейке Лада Гранта/Калина болтами прикреплены рулевые тяги, которые состоят из собственно тяг, наконечников и регулировочных втулок. На внутренних концах рулевых тяг выполнены проушины с запрессованными в них резинометаллическими втулками.

В наружных наконечниках тяг установлены шаровые пальцы, которыми рулевые тяги соединены с поворотными рычагами стоек передней подвески. При перемещении рейки тяги поворачивают стойки передней подвески.

Длину рулевых тяг можно изменять, вращая регулировочные втулки и изменяя тем самым схождение передних колес. От самопроизвольного вращения втулки фиксируются стяжными болтами, завернутыми во фланцы наконечников рулевых тяг.

Рис.32. Рулевое управление Лада Гранта/Калина

1 — наконечник рулевой тяги; 2 — регулировочная втулка; 3, 6 — скобы крепления рулевого механизма; 4, 5 рулевые тяги; 7 правый защитный колпак; 8 — правая опора рулевого механизма; 9 — защитный чехол рулевого механизма; 10 — рулевой механизм; 11 — уплотнитель; 12 — промежуточный вал с нижним карданным шарниром; 13 — верхний карданный шарнир; 14 — рулевая колонка с электроусилителем рулевого управления; 15 — рулевое колесо; 16 — контактное кольцо; 17 — гайка крепления рулевого колеса; 18 — накладка рулевого колеса (подушка безопасности водителя); 19 подшипники рулевого
вала; 20 левый защитный колпак; 21 левая опора рулевого механизма

Проверка рулевого управления Лада Гранта/Калина

Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма. Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации.

Если рулевая колонка Лада Калина/Гранта ВАЗ-2190 перемещается, снимаем накладки рулевой колонки и ключом на 13 мм подтягиваем гайку оси рычага фиксации рулевой колонки.

Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо. На панель приборов укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности ее можно закрепить малярным скотчем).

Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе. Люфт не должен быть более 5″ (или 18 мм) при измерении по наружной части обода.

Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении Лада Гранта/Калина выходят из строя наконечники рулевых тяг.

Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону. Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно.

При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотного рычага относительно тяги. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем.

При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм снимаем и ремонтируем либо заменяем.

Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления. Запускаем двигатель.

Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой. Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Замена рулевой колонки Лада Калина/Гранта ВАЗ-2190

В зависимости от цели работы рулевую колонку можно снять в сборе с рулевым колесом и подрулевыми переключателями. Операция описана с частичной разборкой рулевой колонки.

— Поворачиваем рулевое колесо в положение, соответствующее движению по прямой. Снимаем рулевое колесо

— Снимаем декоративные накладки рулевой колонки.

— Крестовой отверткой отворачиваем три самореза и снимаем нижнюю накладку панели приборов.

— Отсоединяем колодки жгутов проводов от подрулевых переключателей и контактного кольца.

— Ослабляем стяжной болт и снимаем соединитель в сборе с подрулевыми переключателями и с контактным кольцом.

— Разъединяем колодки жгута проводов замка зажигания.

— Освобождая фиксаторы, отсоединяем две колодки жгутов проводов от электроусилителя рулевого управления Лада Гранта/Калина.

— Снять рулевую колонку можно в сборе с промежуточным валом. Однако снимать и устанавливать рулевую колонку удобнее, если разъединить промежуточный вал.

— Соединение фланцев карданных шарниров промежуточного вала возможно только в одном положении, поэтому можно не помечать их взаимное положение.

— Отворачиваем гайку стяжного болта, соединяющего карданные шарниры промежуточного вала. Извлекаем болт.

— Ослабляем затяжку двух гаек нижнего крепления рулевой колонки Лада Гранта/Калина.

— Тем же ключом отворачиваем две гайки верхнего крепления рулевой колонки.

— Снимаем рулевую колонку в сборе.

— Отворачиваем гайку стяжного болта фланца нижнего карданного шарнира промежуточного вала. Извлекаем болт.

— Шлицевой отверткой разжимаем фланец и снимаем карданный шарнир со шлицев вала механизма рулевой рейки Лада Калина/Гранта ВАЗ-2190.

— Маркером или другим доступным способом помечаем взаимное положение фланца верхнего карданного шарнира и рулевого вала. Торцовым ключом на 13 мм отворачиваем гайку стяжного болта, удерживая головку болта накидным ключом того же размера.

— Через бородок сбиваем карданный шарнир со шлицев.

— Устанавливаем рулевую колонку в обратной последовательности.

— Перед установкой убеждаемся, что передние колеса находятся в положении движения по прямой, а паз на валу и метка на крышке картера рулевого механизма, а также метки на защитном чехле расположены должным образом.

— Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23 — 28 Нм (2,3—2,8 кг/см). Гайки крепления рулевой колонки затягиваем моментом 15-18,6 Нм (1,5-1,9 кг/см).

Замена механизма рулевой рейки Лада Гранта/Калина

— Отсоединяем наконечники рулевых тяг от рычагов стоек передней подвески.

— Во избежание повреждения контактного кольца на автомобилях с подушкой безопасности в рулевой колонке зафиксируйте рулевой вал от вращения.

— Отсоединяем промежуточный вал рулевой колонки от вала рулевого механизма.

— Отворачиваем четыре гайки и снимаем две скобы правого крепления рулевой рейки Лада Калина/Гранта ВАЗ-2190 к перегородке моторного отсека.

— Немного сдвигаем рулевой механизм вперед и выводим вал приводной шестерни из отверстия перегородки моторного отсека.

— Повернув рулевой механизм валом верх, извлекаем его из моторного отсека через проем в левом брызговике.

— Устанавливаем рулевой механизм в обратной последовательности.

— Подсоединяем промежуточный вал рулевой колонки к валу механизма рулевой рейки.

Замена рулевой тяги Лада Гранта/Калина

— Снимаем переднее левое колесо.

— Выпрессовываем палец наружного наконечника тяги из отверстия поворотного кулака.

— Шлицевой отверткой снимаем стопорную пластину болтов крепления рулевых тяг к рулевому механизму.

— Ослабляем затяжку болта крепления правой тяги и отворачиваем болт крепления левой тяги к рулевому механизму.

— Вынимаем болт крепления левой рулевой тяги Лада Калина/Гранта ВАЗ-2190 и поворачиваем пластины болтов вниз.

— Вынимаем левую тягу через отверстие брызговика.

— Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).

— Ослабляем затяжку стяжного болта новой тяги. Вращая регулировочную втулку ключом на 27 мм, делаем длину новой тяги равной длине снятой тяги.

— Устанавливаем тягу в обратной последовательности.

— Затягиваем стяжной болт тяги моментом 19—30,9 Нм (2,0—3,2 кг/см).

— Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1 — 33,4 Нм (2,8— 3,4 кг/см).

— Болты крепления тяг к рулевому механизму затягиваем моментом 70—86 Нм (7,1 — 8,6 кг/см) после установки автомобиля на колеса.

— Надеваем на болты стопорную пластину.

Замена наконечника рулевой тяги Лада Гранта/Калина

— Снимаем переднее колесо со стороны заменяемого наконечника.

— Металлической щеткой очищаем резьбовые соединения наконечника от грязи и обрабатываем их проникающей смазкой.

— Пассатижами выпрямляем и вынимаем шплинт из отверстия шарового пальца тяги.

— Отворачиваем корончатую гайку пальца.

— Съемником выпрессовываем палец из отверстия поворотного кулака стойки передней подвески.

— Ослабляем затяжку стяжного болта наконечника рулевой тяги Лада Калина/Гранта ВАЗ-2190.

— Шлицевой отверткой разжимаем фланец наконечника.

— Вращая наружный наконечник и считая количество оборотов, свинчиваем наконечник с тяги (если регулировочная втулка начинает вращаться вместе с наконечником, удерживаем ее рожковым ключом на 27 мм).

— Количество сделанных оборотов считаем для того, чтобы при сборке приблизительно выставить схождение колес.

— Покрываем резьбовую часть нового наконечника пластичной смазкой Литол или подобной.

— Наворачиваем новый наконечник на регулировочную втулку, удерживая ее рожковым ключом на 27 мм.

— Вставляем палец в отверстие поворотного рычага стойки и заворачиваем корончатую гайку.

— Затягиваем гайку пальца моментом 27,1 — 33,4 Нм (2,83,4 кг/см) и доворачиваем ее до совмещения отверстия в пальце с ближайшей прорезью в гайке.

— Шплинтуем гайку (вставляем шплинт в палец и разводим концы шплинта в разные стороны).

— Затягиваем стяжной болт фланца наконечника 19,1 —30,9 Нм (2,0-3,2 кг/см).

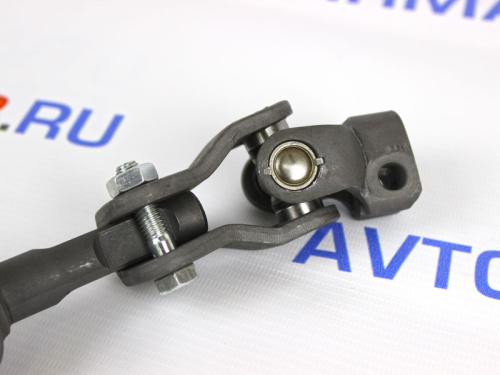

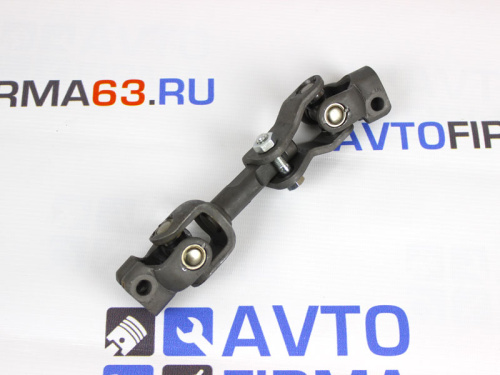

Рулевой вал промежуточный (цельнометаллический) для ВАЗ 2190-2191 Гранта С ЭУР

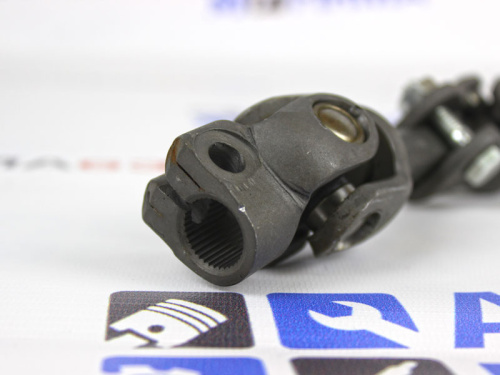

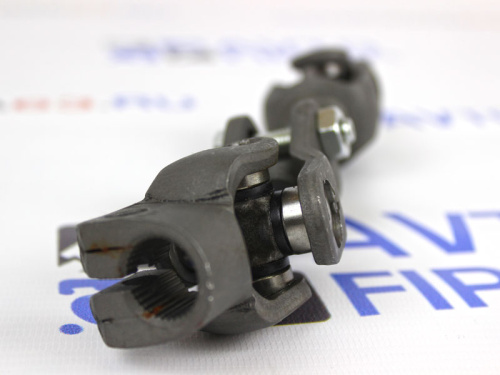

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Применяемость

  • ВАЗ 2113-2115
  • ВАЗ 2110-2112
  • ВАЗ 1117-1119 (Лада Калина с ЭУР)
  • ВАЗ 2170-2172 (Лада Приора с ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

  • бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
  • легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
  • упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

Описание

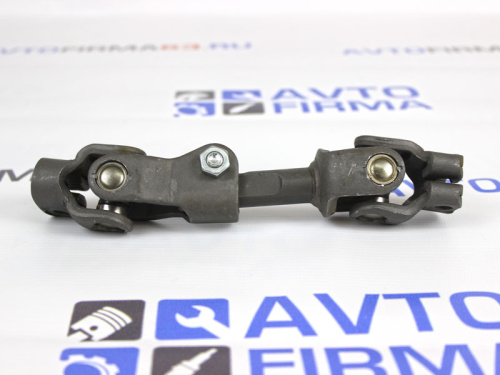

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

  • для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;
  • для моделей Лада Приора и Лада Калина, Лада Гранта также изготавливается две модификации: первый вал с цельносварной конструкцией и также модификация с разъемом в центральной части.

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость; вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

  1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
  2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.
  3. Второй рукой резко поворачивайте руль влево-вправо с небольшой амплитудой (примерно 2 см по ободу рулевого колеса). При этом люфта и стука в крестовине кардана быть не должно.
  4. На снятом рулевом валу проверяем плавность вращения подшипников крестовины, поворачивая вилки кардана. Движение должно быть плавным, без заедания и перекатов.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

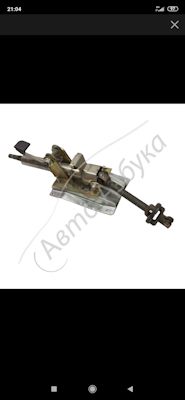

Рулевой вал от Гранты Стандарт (часть 1): покупка

При переборке рулевой рейки заметил, что муфта на рулевом валу имеет надрывы. Покупать отдельно муфту 2108-3401235-Р и колдовать с карданчиком, т.к. он тоже нуждается в обслуживании, я не стал. Удовольствие это сомнительное из-за непонятного качества запчастей и требует времени, которого у меня сейчас, к сожалению, нет — защита диплома на носу. По этой причине и не пишу тут особо ничего в последнее время. Ну да ладно. Сейчас не об этом. Нашел я на Авито необходимый вал за 1500 руб. По словам владельца, пробег около 100 км. На Гранту поставили ЭУР и регулировку по углу наклона, потому вал выставили на продажу.

После непродолжительного торга я забрал вал за 1000 руб. По внешнему состоянию верится в малый пробег.

В комплект к карданчику купил в Шестеренке(не реклама!) болт М8х1,5х23 от шаровой опоры (нужен был на 25, но такого не нашлось) и шайбу-гровер 8 мм.

Лада Калина Седан 2010, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Лада Калина, 2007

Лада Калина, 2011

Лада Калина, 2007

Лада Калина, 2011

Комментарии 13

Дмитрий, приветствую!
Подскажи, когда устанавливал рулевой вал, руль снимал?

Добрый вечер. Колонку рулевую снимал, да.

Понятно. Можно снять промежуточный вал с муфтой отдельно без разбора вала рулевого управления? Например, открутив только болты промежуточного вала.

На сколько я помню, мне пришлось снимать колонку из-за ограниченного доступа к верхнему болту крепления. Если Вы сможете открутить болты даже, то потом попасть в метки шлицев, чтобы не переставлять рулевое колесо практически невозможно будет.

Не помните, болты со срывной головкой, чем срывали?

Откручивал при помощи зубила, а срывал обычным ключиком. Там момент совсем небольшой.

Понятно. Можно снять промежуточный вал с муфтой отдельно без разбора вала рулевого управления? Например, открутив только болты промежуточного вала.

Если болты сможете открутить, а положение руля поправить Вам не проблема(при наличии у всех Грант, судя по вашему БЖ, именно она у Вас, подушки безопасности), то для снятия и установки пром.вала я бы ослабил гайки крепления рулевой рейки близ ВУТ и заменил вал.

это кстати рулевой вал от 2110!
на калинах другой. с двумя карданчиками. а что завтулить родной нельзя было?! втулки о 350р. и навечно! а этот тоже на игольчатых подшипниках на сезон — два хватит пока новый… потом начнётся(((

Стоял на Гранте, потому и пишу. Данный вал имеет артикул 2110, но устанавливается на Калины, Гранты, Приоры без усилителя руля. Это я знаю.

На счет ремонта старого вала русским по белому написал же: диплом у меня и времени особо нет. К тому же менять нужно и муфту на моем валу. Теперь советую оценить экономическую эффективность сей затеи: втулки 350, муфта 100, потраченное время и трудоемкость установки втулок на парковке(ни гаража, ни особого инструмента). Дешевле купить вал с новой машины и забыть на 3-4 года о нём. К слову о валах. У отца пробег свыше 220, а вал и рулевая не гремят и не ремонтировались даже. Рулевые и шаровые еще заводские. Машина в одной семье. Так что говорить о ресурсе преждевременно, думаю.

о ресурсе спору нет. насчёт диплома — Удачи. Насчёт гаража это печально. у меня не было дак я к другу просился))

Спасибо) Гараж у родителей есть, но за 800 км. Друг один снимал гараж одно время, а сейчас на квартиру копит, потому и нет гаража ни у кого.

Промежуточный вал рулевого управления гранта

Обычно рулевую колонку снимают для ремонта рулевой колонки или электроусилителя

Устанавливаем передние колеса прямо

Отсоединяем минусовую клемму аккумулятора

Снимаем подрулевые переключатели

Отсоединяем колодки проводов от замка зажигания, при необходимости снимаем замок зажигания

Помечаем положение карданного вала на приводной шестерне

Ключом или головкой на 13 откручиваем гайку болта крепления промежуточного вала к валу-шестерне рулевого механизма

Плоской отверткой разжимаем клеммное соединение карданного шарнира промежуточного вала

Головкой на 13 откручиваем две гайки заднего крепления

Откручиваем две гайки переднего крепления рулевой колонки

И опускаем рулевую колонку на пол

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов черного цвета от колодки проводов электроусилителя

Также отсоединяем колодку проводов серого цвета

Вынимаем рулевую колонку с промежуточным валом из-под панели приборов

Блок управления электроусилителем можно снять, не демонтируя рулевую колонку.

Показываем на снятой рулевой колонке

Нажимая на фиксаторы колодок, отсоединяем три колодки проводов от разъема блока управления

Крестовой отверткой откручиваем два винта

Поворачиваем кронштейн с блоком управления

Крестовой отверткой откручиваем три винта и снимаем блок управления

Чтобы снять промежуточный карданный вал, поворачиваем кронштейн с блоком управления.

Маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления

Накидным ключом на 13 откручиваем гайку стяжного болта шарнира

Если болт проворачивается, то удерживаем ключом на 13

Вынимаем стяжной болт шарнира

Отверткой разжимаем клеммное соединение шарнира

Снимаем промежуточный вал

При соединении верхнего шарнира промежуточного карданного вала с валом руля, необходимо совместить метки

Устанавливаем рулевую колонку в обратном порядке.

Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23—28 Нм (23—2,8 кгс·м).

Гайки крепления рулевой колонки затягиваем моментом 15-18,6 Нм (1,5-1,9 кгс·м).

Снятие рулевой колонки с электроусилителем Lada Granta

Инструмент:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Отвертка крестовая средняя
  • Отвертка плоская большая
  • Ключ трещоточный
  • Головка на 13 мм
  • Маркер

Примечания:

Рулевую колонку в сборе снимайте при выходе из строя подшипников вала рулевого управления или электроусилителя.

Снятие рулевой колонки

1. Установите передние колеса в положение прямолинейного движения автомобиля.

2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

3. Снимите барабанное устройство спирального кабеля, как описано в этой статье.

4. Отсоедините колодки проводов выключателя зажигания и при необходимости демонтируйте выключатель с рулевой колонки, как описано здесь.

5. Снимите крышку монтажного блока предохранителей и реле с панели приборов, как описано в этой статье.

6. Головкой на 13 мм отверните гайку болта крепления промежуточного вала к валу-шестерне рулевого механизма.

7. Если болт проворачивается, удерживайте его ключом на 13 мм.

8. Достаньте болт.

9. Мощной плоской отверткой разожмите клеммное соединение карданного шарнира промежуточного вала.

10. Высокой головкой на 13 мм отверните две гайки заднего крепления и две гайки переднего крепления рулевой колонки.

11. Опустите рулевую колонку на пол.

12. Нажав на фиксатор колодки, отсоедините колодку жгута проводов черного цвета от колодки проводов электроусилителя.

13. Аналогично отсоедините колодку жгута проводов серого цвета.

14. Выньте рулевую колонку с промежуточным валом из-под панели приборов.

Снятие блока управления электроусилителем рулевого управления

Примечание:

Блок управления электроусилителем можно снять, не демонтируя рулевую колонку. Для наглядности снятие блока управления показываем на демонтированной рулевой колонке.

1. Нажимая на фиксаторы колодок, отсоедините три колодки проводов от разъема блока управления.

2. Крестовой отверткой отверните два винта и поверните кронштейн с блоком управления вниз, так как он крепится еще на пластине.

3. Крестовой отверткой отверните три винта крепления блока к пластине и снимите его.

4. Установите блок управления электроусилителем в обратной последовательности.

Снятие промежуточного карданного вала

1. Для снятия промежуточного карданного вала поверните кронштейн с блоком управления. Маркером пометьте взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.

2. Накидным ключом на 13 мм отверните гайку стяжного болта шарнира.

3. Если болт проворачивается, удерживайте его ключом на 13 мм.

4. Выньте стяжной болт шарнира.

5. Отверткой разожмите клеммное соединение шарнира.

6. Снимите промежуточный вал.

7. Установите промежуточный карданный вал в обратной последовательности.

Примечание:

При соединении верхнего шарнира промежуточного карданного вала с валом рулевого управления необходимо совместить ранее сделанные метки.

8. Установите рулевую колонку в обратной последовательности. При этом нижний шарнир промежуточного вала монтируйте на вал-шестерню рулевого механизма так, чтобы стяжной болт шарнира располагался вертикально с правой стороны.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Промежуточный рулевой вал для ЭУР на Лада Калина, Гранта

Промежуточный рулевой вал (карданчик) на Лада Калина, Калина 2, Гранта, Гранта FL для установки электроусилителя руля.

Карданчик устанавливается между электроусилителем руля и рулевым механизмом.

Предназначен для установки электроусилителя руля на автомобилях семейства Лада Калина и Лада Гранта.

Применяемость:

  • ВАЗ 1117;
  • ВАЗ 1118;
  • ВАЗ 1119;
  • ВАЗ 2192;
  • ВАЗ 2194;
  • ВАЗ 2190;
  • ВАЗ 2191.
Основные атрибуты
Страна производительРоссия
МаркаВАЗ
Тип техникиЛегковой автомобиль
СостояниеНовое
Модель1118
СовместимостьВАЗ Kalina (1118 1119) 2004-, ВАЗ Kalina (1117) универсал 2004-, ВАЗ Granta (2190) 2011-, ВАЗ 2191 2013-, ВАЗ Kalina II (2192) 2013-, ВАЗ Kalina II (2194) универсал 2013-
Тип комплектующегоКардан рулевой
  • Цена: 1 790 руб.
  • В наличии
  • Код: 99376
ДеньВремя работыПерерыв
Понедельник10:00 — 17:00
Вторник10:00 — 17:00
Среда10:00 — 17:00
Четверг10:00 — 17:00
Пятница10:00 — 17:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Россия, Тольятти

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

  • товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
  • товар полностью укомплектован и сохранена фабричная упаковка;
  • сохранены все ярлыки и заводская маркировка;
  • товар сохраняет товарный вид и свои потребительские свойства.

Вал рулевой промежуточный на Лада Калина, Гранта для ЭУР

  • Описание
  • Как купить
  • Оплата
  • Доставка
  • Задать вопрос о товаре

Вал рулевой промежуточный (карданчик) на Лада Калина, Калина 2, Гранта, Гранта FL для установки электроусилителя руля ЭУР.

Карданчик устанавливается между электроусилителем и рулевым механизмом.

Предназначен для установки электроусилителя руля на автомобилях семейства Лада Калина и Лада Гранта.

Применяемость:

  • ВАЗ 1117;
  • ВАЗ 1118;
  • ВАЗ 1119;
  • ВАЗ 2192;
  • ВАЗ 2194;
  • ВАЗ 2190;
  • ВАЗ 2191.

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Оформление заказа

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

  • На сайте информация по ценам представлена для физических лиц.
  • Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

  • почта России;
  • транспортные компании;
  • курьерская;
  • самовывоз из магазина;

Курьерская доставка*

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Вы можете забрать товар из розничного магазина в городе Тольятти. Желательно предварительно сделать заказ на сайте или позвонить по телефону для уточнения наличия товара.

Почтовая доставка

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей посылки по трек-номеру, который будет выслан Вам на телефон почтой России при принятии к доставке отправления. Очень габаритные и тяжелые посылки отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки. Доставка возможна, если в Вашем городе есть представительство одной из транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Крестовина рулевого вала гранта

Заметили, что при езде по неровной дороге (например, гравию) на руль сильно передается вибрация. Также возможно появление стука, но гремит не рулевая рейка. Возможно причина дребезга в люфте рулевого вала. Решить проблему предлагается при помощи простой доработки, которая использовалась еще на автомобилях ВАЗ 2108-15.

Стуки и дребезг появляются из-за зазоров в сопряженных деталях. Чтобы их исключить следует вставить резиновый кубик (размерами 22х22х22 мм) в карданное соединение промежуточного рулевого вала. Вырезают его из резинового отбойника задней подвески «классики».

Для установки резиновой детали в рулевой вал ничего снимать не требуется, просто залазим под панель и ищите соединение над педалью тормоза. Чтобы засунуть кубик в узкое пространство потребуется смазать его (например, WD-40) и воспользоваться хомутом или домкратом.

Для владельцев моделей Лада Гранта и Калину с ЭУР есть альтернатива этой доработке – установить карданный вал рулевого управления без стука (каталожные номера: 11186-3422092-00, 21230-3401085-00). Напомним, в некоторых случаях причинами стука устраняется при помощи подтягивания рулевой рейки или болта рулевого вала. А вы сталкивались с такой доработкой? Какой эффект вы ощутили после установки резинового кубика?

Вес: 860 г
Ширина: 0.24
Высота: 0.1
Длина: 0.08
Мера: шт.
Артикул: 72780
Принадлежность: ТАЯ
>72780

КРОСС-КУРС: 11186-3422092-00, 21230-3401085-00

Решает проблему стука рулевого управления 1118 (Калина) и 21190 (Гранта).

Для установки на автомобиль с электрическим усилителем руля.

Установка ничем не отличается от установки стандартного карданного рулевого вала.

см. инструкцию по ремонту автомобиля

Преимущества:

1.Не стучит

2.Работает весь срок службы автомобиля.

3.Позволяет установить «Гарант» в колонку на автомобили с электрическим усилителем руля производства Россия, г. Махачкала. Не устанавливается «Гарант» на ЭУР корейского производства фитмы MONDO

4 .Отсутствует дефект (тугость вращения или люфт) стандартного рулевого вала (промежуточного рулевого вала), который изначально скрыт работой электрического усилителя руля.

«Рули и наслаждайся»

Рулевое управление. Описание конструкции

Элементы рулевого управления:
1 – правая рулевая тяга в сборе;
2 – правая опора рулевого механизма;
3 – скоба опоры рулевого механизма;
4 – промежуточный карданный вал;
5 – электроусилитель;
6 – рулевое колесо;
7 – труба рулевой колонки;
8 – левая опора рулевого механизма;
9 – рулевой механизм;
10 – левая рулевая тяга в сборе

Рулевое управление – травмобезопасное, с электроусилителем и регулируемой по высоте (углу наклона) рулевой колонкой.
Вал рулевого управления соединяется с валом-шестерней через промежуточный карданный вал. Вал рулевого управления вращается на двух шариковых подшипниках, один из которых установлен в трубе рулевой колонки, а второй в корпусе электроусилителя.

Рулевая колонка с электроусилителем рулевого управления:
1 – электродвигатель усилителя;
2 – блок управления усилителя;
3 – редуктор усилителя;
4 – задний кронштейн рулевой колонки;
5 – кронштейн трубы рулевой колонки;
6 – рычаг регулировки наклона рулевой колонки;
7 – кронштейн усилителя;
8 – передний кронштейн рулевой колонки;
9 – труба рулевой колонки;
10 – вал рулевого управления;
11 – промежуточный карданный вал;
12 – стяжной болт;
13 – пружина;
14 – колодки жгута проводов усилителя

Рулевая колонка крепится к кузову через два кронштейна: передний кронштейн закреплен двумя гайками на кронштейне педального узла, задний – двумя гайками на кронштейне кузова.
Передний кронштейн рулевой колонки двумя осями соединен с кронштейном электроусилителя.
В заднем кронштейне рулевой колонки выполнены продолговатые отверстия, длина которых ограничивает перемещение рулевой колонки.
Задний кронштейн рулевой колонки шарнирно соединен специальным стяжным болтом с кронштейном, приваренным к трубе рулевой колонки.
Под круглой головкой болта выполнен прямоугольный подголовок, который вставлен в продолговатое отверстие заднего кронштейна рулевой колонки. На другой конец болта навернута специальная гайка, на которой болтом закреплен рычаг регулировки положения рулевой колонки.
При повороте рычага вниз гайка отворачивается, и усилие затяжки кронштейнов ослабевает, что позволяет вручную изменить положение рулевой колонки. Между задним кронштейном и кронштейном трубы рулевой колонки установлены пружины, подтягивающие трубу в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поднимают вверх, и соединение затягивается, фиксируя колонку.

Внутри полого вала рулевой колонки установлен торсион

На автомобиле установлен электромеханический усилитель рулевого управления (электроусилитель), позволяющий снизить усилие на рулевом колесе, тем самым облегчая управление автомобилем. Усилитель включает в себя электродвигатель, блок управления, торсион, датчик крутящего момента и червячную передачу, связанную с валом рулевого управления.
По углу закручивания торсиона датчик определяет величину крутящего момента на валу рулевой колонки и подает соответствующий сигналблоку управления электроусилителя.

Блок управления электроусилителем

Блок управления в свою очередь подает соответствующий сигнал на электродвигатель, регулируя направление его вращения и мощность. При изменении мощности электродвигателя изменяется дополнительное усилие на валу рулевой колонки. Степень усиления зависит от скорости автомобиля, крутящего момента на рулевом колесе и от угла его поворота. При увеличении скорости автомобиля момент, создаваемый электроусилителем уменьшается.
Электроусилитель работает только при работающем двигателе.
Электродвигатель усилителя потребляет знергию только при повороте рулевого колеса.
В процессе эксплуатации автомобиля электроусилитель не требует обслуживания.
В случае выхода из строя электроусилителя автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяжелее», чем на автомобиле без электроусилителя, поскольку появляется дополнительная нагрузка в виде свободно вращающегося ротора электродвигателя.
В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления. Он загорается при включении зажигания и после пуска двигателя – гаснет. При неисправном электроусилителе сигнализатор горит постоянно. Электроусилитель может отключаться:
– при снижении напряжения бортовой сети;
– при низких оборотах холостого хода двигателя автомобиля;
– при отсутствии сигнала с датчика скорости автомобиля;
– при стоянке автомобиля более 5 минут с работающим двигателем, у которого частота вращения коленчатого вала двигателя выше 1500 мин-1.
Такие отключения заложены в алгоритме работы электроусилителя и не являются признаками неисправности.

Промежуточный карданный вал:
1 – нижняя часть;
2 – стяжной болт;
3 – верхняя часть

На конце вала рулевой колонки, выходящем из электроусилителя, закреплена верхняя часть промежуточного карданного вала.
Промежуточный карданный вал соединяет вал рулевой колонки с валом-шестерней рулевого механизма и одновременно служит для обеспечения травмобезопасности рулевой колонки. При фронтальном столкновении автомобиля с каким-либо препятствием, нижняя часть вала перемещается внутри верхней, что позволяет уменьшить его длину.

Рулевой механизм с тягами в сборе:
1 – наружный наконечник рулевой тяги;
2 – регулировочная тяга;
3 – внутренний наконечник рулевой тяги;
4 – правый защитный колпак;
5 – труба картера рулевого механизма;
6 – чехол рулевого механизма;
7 – стопорная пластина болтов крепления рулевых тяг;
8 – вал–шестерня;
9 – картер рулевого механизма;
10 – левый защитный колпак

Рулевой механизм – реечного типа с переменным передаточным отношением. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления – приварные, по два с каждой стороны щитка передка.
Картер рулевого механизма – литой, из алюминиевого сплава. С правой стороны в картер вставлена труба с продольным пазом, закрепленная в картере гайкой. В картере установлена косозубая ведущая шестерня (вал-шестерня), находящаяся в зацеплении с рейкой.

На рейке выполнены косые зубья с переменным шагом: зона 1 – с мелким шагом, зона 2 – с крупным шагом

На рейке нарезаны косые зубья с переменным шагом (ближе к концам нарезанной части рейки шаг зубьев уменьшается). Для уменьшения нагрузок на вал-шестерню и его подшипники в экстремальных условиях эксплуатации в картер вставлена пластмассовая втулка шестерни с металлической опорной пластиной.
Вал-шестерня вращается на двух подшипниках: передний (на торце вала) – игольчатый, задний (ближе к валу рулевой колонки) – шариковый. Так как в косозубом зацеплении осевые нагрузки могут быть высоки, на валу ведущей шестерни дополнительно установлен упорный роликовый подшипник, состоящий из пластмассового сепаратора с роликами, нижнего (внутреннего) и верхнего (наружного) колец. Нижнее кольцо подшипника напрессовано на вал ведущей шестерни до упора во внутреннее кольцо шарикового подшипника, а верхнее – установлено в крышке картера. Кроме того, крышка картера прижимает наружное кольцо шарикового подшипника к торцу гнезда подшипника.
В крышке установлен сальник ведущей шестерни, а между крышкой и картером рулевого механизма – уплотнительное кольцо. Крышка закрыта защитным чехлом (пыльником), насаженным на вал ведущей шестерни.
Рейка поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом. Для уменьшения трения между упором и рейкой установлен пластмассовый вкладыш. Пружина, в свою очередь, поджимается регулировочной гайкой (внутренний восьмигранник «на 24»). На заводе-изготовителе при сборке рулевого механизма выставляют требуемый зазор в зацеплении рейки с шестерней, после чего кернят (обминают) в двух точках резьбу картера, не повреждая гайку. Другой конец рейки опирается на пластмассовую втулку, которая вставлена в трубу за продольным пазом. Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации. Отрегулировать зазор можно только на снятом рулевом механизме.

Элементы рулевой тяги:
1 – внутренний наконечник;
2 – регулировочная тяга;
3 – наружный наконечник с шаровым шарниром в сборе;
4 – палец шарового шарнира;
5 – болт клеммного соединения

Труба картера закрыта защитным гофрированным чехлом. Тяги крепятся к рейке болтами, проходящими через соединительные пластины и распорные втулки резинометаллических шарниров, а также опору тяг, установленную на рейке.
Самопроизвольному отворачиванию болтов препятствует стопорная пластина, надетая на головки болтов.
Для смазки шестерни, рейки и подшипников применяют смазку ФИОЛ‑1 (примерно 20–30 г на весь механизм).
Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги, приваренные к амортизаторным стойкам передней подвески.
Рулевая тяга соединена с поворотным рычагом шаровым шарниром, а с рейкой рулевого механизма – через резинометаллический шарнир. Каждая тяга, в свою очередь, состоит из трех частей – внутреннего наконечника, наружного наконечника и регулировочной тяги.
Для защиты от грязи шаровой шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наружным наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес.
На концах регулировочной тяги нарезана наружная резьба: левая – для наружного наконечника, и правая – для внутреннего наконечника. В середине регулировочной тяги выполнен шестигранник под ключ.
При регулировке схождения колеса изменяют длину рулевой тяги, вращая регулировочную тягу при ослабленной затяжке болтов клеммных соединений наконечников. После завершения регулировки клеммные соединения наконечников рулевых тяг стягиваются болтами.

Рулевой вал промежуточный «SS20» для автомобилей Лада

Цельнометаллический промежуточный рулевой вал от компании SS20 для автомобилей LADA.

При заказе указывайте модель вашего авто и наличие ЭУР.

Цельнометаллический промежуточный рулевой вал от компании SS20 для автомобилей LADA.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

  • бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
  • легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
  • упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Подходит для автомобилей:

  • ВАЗ 2110, 2111, 2112
  • ВАЗ 2113, 2114, 2115
  • Гранта
  • Калина 1 и Калина 2
  • Приора

При заказе указывайте модель вашего авто и наличие ЭУР.

Онлайн-автомаркет CAR-TEAM.RU предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Рулевой вал промежуточный «SS20» для автомобилей Лада” по наиболее доступной цене.

“Рулевой вал промежуточный «SS20» для автомобилей Лада” было разработано по последним технологиям, отличается высоким качеством.

“Рулевой вал промежуточный «SS20» для автомобилей Лада” обладает долгим сроком службы, однако, как и многим автомобильным товарам, ему нужна периодическая замена.

В онлайн-автомаркете CAR-TEAM.RU купить “Рулевой вал промежуточный «SS20» для автомобилей Лада” довольно легко. Через “Корзину” вы сможете оформить заказ на любой приобретенный товар всего за несколько простых шагов.

Также вы можете сделать заказ на “Рулевой вал промежуточный «SS20» для автомобилей Лада” в любое время, просто позвонив нам по номеру, указанному на сайте. Мы оформим доставку товара по заданному вами адресу.

CAR-TEAM.RU дает гарантию на товары из своего каталога. Товары нашего онлайн-автомаркета имеют необходимые сертификаты качества. “Рулевой вал промежуточный «SS20» для автомобилей Лада” будет исправно работать по своему предназначению.

По любым дополнительным вопросам вы можете обратиться к нашим менеджерам, по указанному в шапке сайта номеру телефона. Мы проконсультируем вас по любому выбранному продукту и предоставим нужную информацию.

Ссылка на основную публикацию
Adblock
detector
