Стенд проверки форсунок своими руками…

Стенд проверки форсунок своими руками…

Публикация относится к теме: «В рамках большого ТО и «благодаря» появившемуся свободному времени на карантине!»

В прошлой публикации я показал набор деталей и задал вопрос — что я хочу собрать?
Были разные варианты, но всё-таки получил правильный ответ от Den4vlg, за что ему спасибо за сообразительность!
Итак, собираем стенд для проверки форсунок.
Набор исходников:

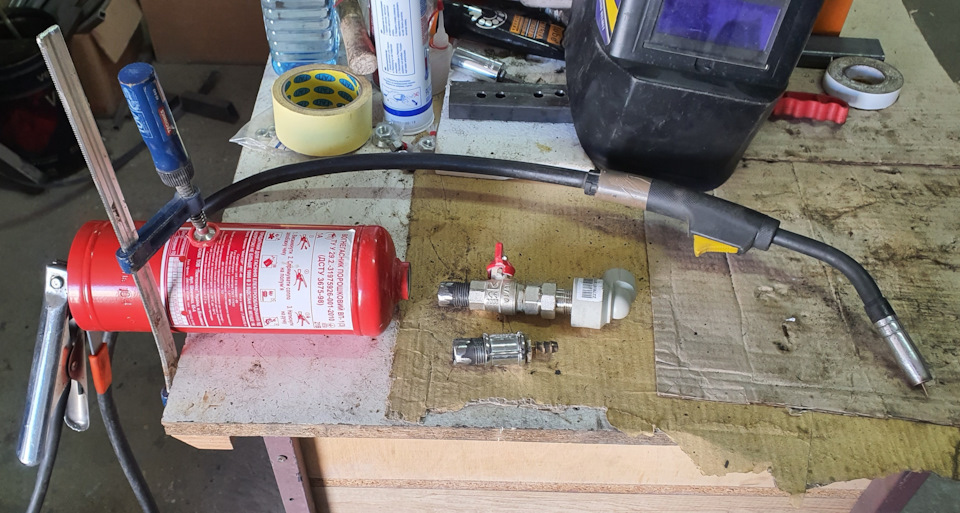

Начинаем с доработки баллона под промывочную жидкость. Ввариваю два обрезка с резьбой 1/2″ — остались от переделки отопления в квартире.

Получили вот такой баллон

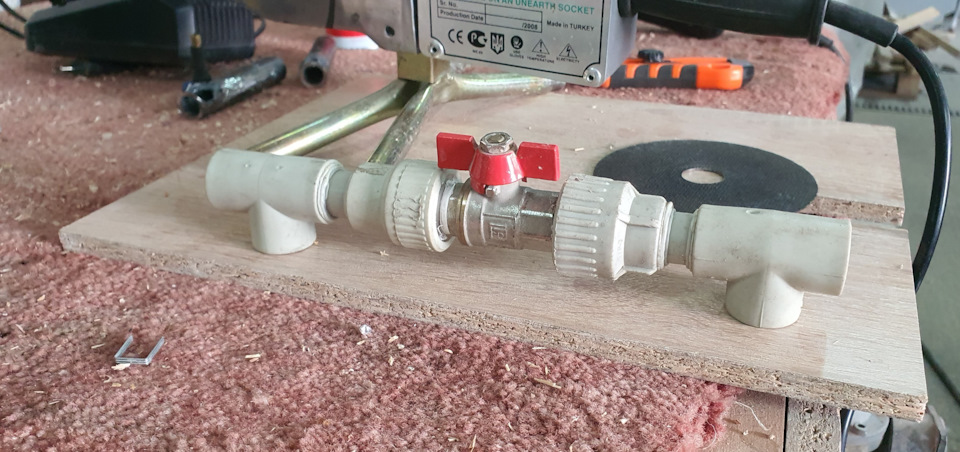

Теперь пайка рампы

Вот готовый результат — рампа на 4(6) форсунок

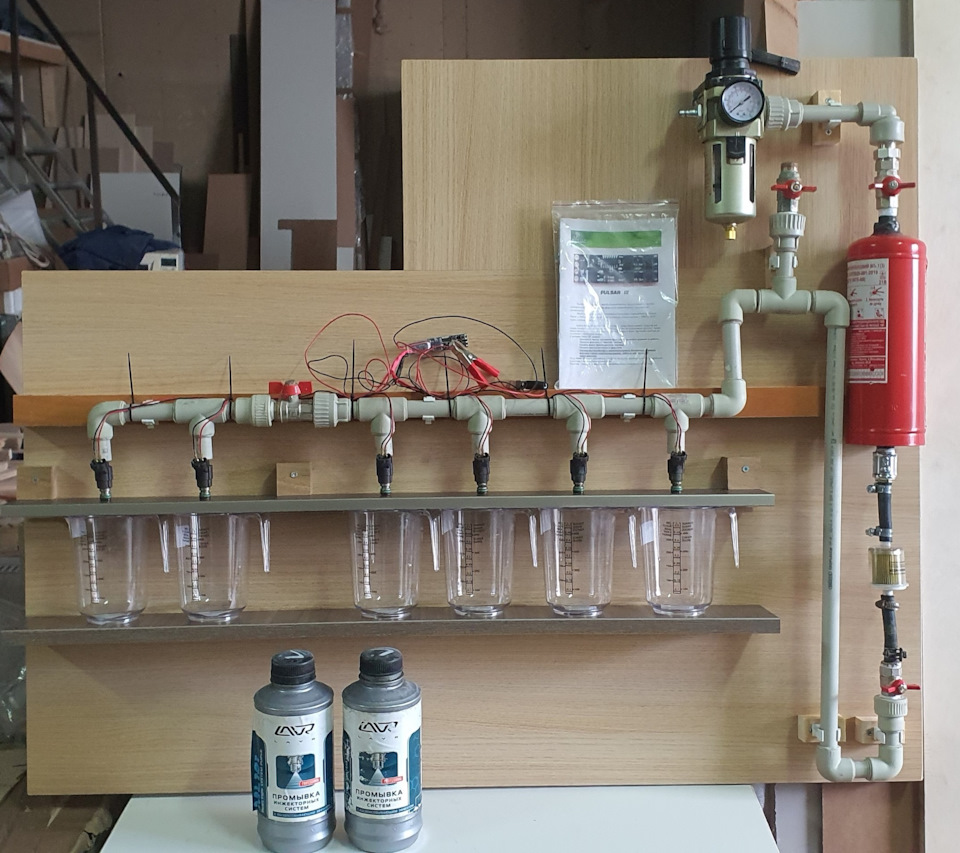

Дальше ищем подходящий кусок дсп в отходах и собираем стенд в кучу.

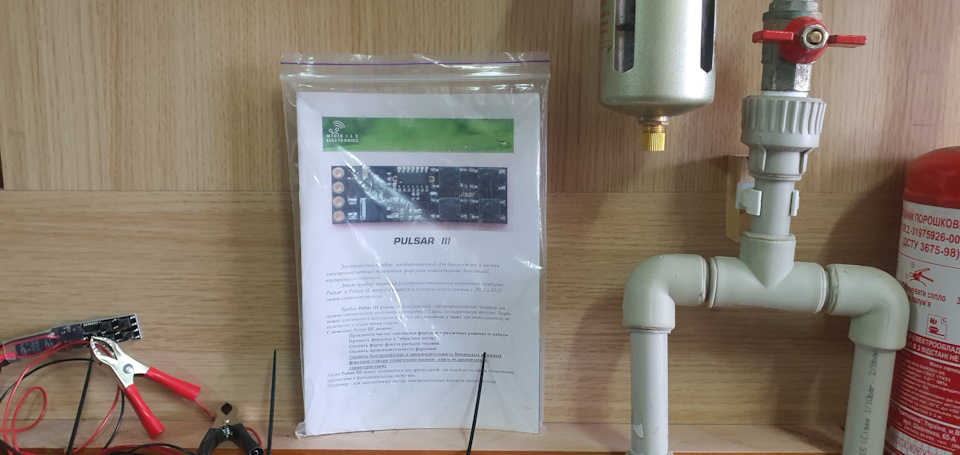

А это инструкция и сам генератор импульсов

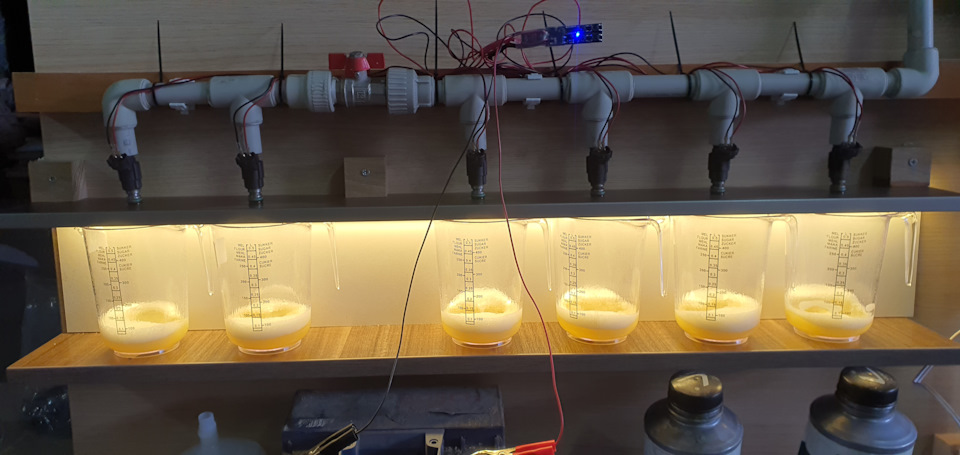

Кроме полочек для подпирания форсунок снизу и мерных стаканов пришлось сделать белый задник за форсунками и подсветку, т.к. на фоне дсп не видно факела!

Снял ещё видео, но нужно выложить на ютуб, пока не отредактировал.

Итак, резюме всего этого процесса:
1. Экономический эффект — потратил, в общей сложности, суммарно 1500 гривен на комплектующие. Много чего было куплено давно и для других целей, но «руки чесались» собрать такой стенд и я это сделал)). Сколько стоит услуга промывки форсунок в сервисе — не знаю.
2. Мои ошибки или недочёты.
— давление создаёт воздух, а не бензонасос — можно регулировать давление, но нужно жидкость несколько раз переливать в бак, разбирая стык сверху баллона и переподключая воздух — на интенсивном режиме прогонки литр уходит за секунды! Т.е. нужно сделать перекачку в бак автоматическую или что-то подобное.
— мерные стаканы пластиковые — начинают белеть от промывки, нужно сразу после промывки мыть бензином и вытирать!
— нет плотного прилегания стаканов к низу полки с форсунками — туман от промывки очень противная и вредная штука — без маляной маски рядом не постоишь!
— порядок работы — нужно пересмотреть кучу роликов, чтобы понять, что нужно делать с форсунками.
— заранее подготовиться — у меня развалились пластиковые колечки при попытке снять резинки (пишут, что у всех так) — срочно покупал через интернет за 600 гривен, а мог купить заранее на Алиэкспресс за копейки! Хотя резинки Bosch купил год назад))

Так что я сделал то, что давно хотел — собрал стенд и получил удовольствие от работы. Да, он не идеален, но работу выполняет.
Что по форсункам — они чистые, насколько могут быть чистыми для пробега 329 т.км. Производительность одинаковая, не забиты, факел практически одинаковый. Погонял на стенде несколько раз за пару дней и поставил на машину.

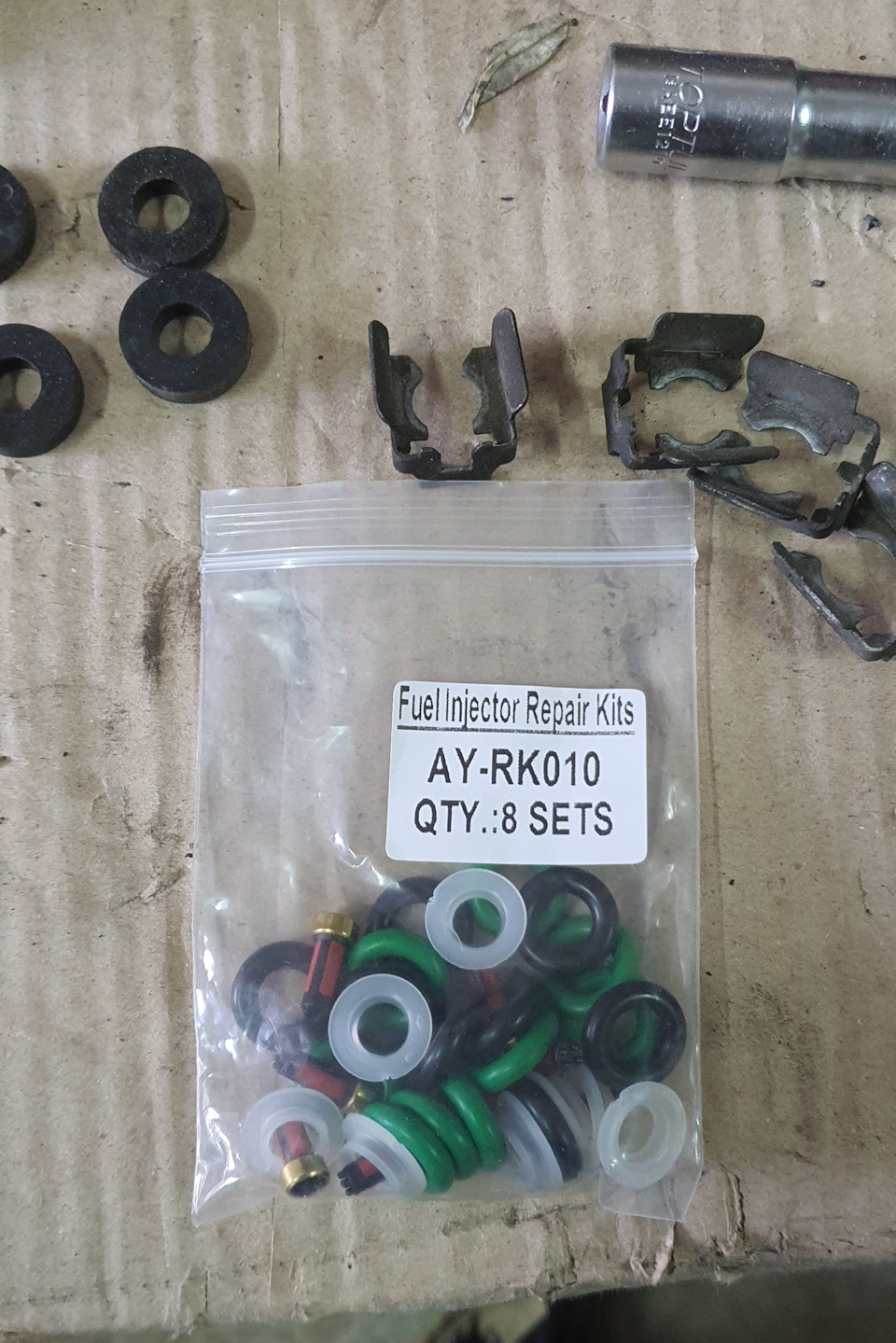

Рампа чистая, без мусора. Резинки заменил — старые зеленые были деревянными, пластиковые наконечники от времени раскрошились при снятии резинок.

Будут вопросы, задавайте!
Всем успеха!
Готовлю следующие статьи по моему Большому ТО.

Проверка форсунок при помощи стенда-тестера

Перед написанием этой статьи мы задались целью выяснить, действительно ли проверка дизельных форсунок при помощи стенда — это очень удобно и быстро.

А какой способ является самым лучшим, чтобы найти однозначный ответ на этот вопрос? Конечно же, собственноручно испытать прибор, а заодно показать его нашим пользователям и рассказать о принципе работы тестера. Делимся впечатлениями, но перед этим — немного теории.

Чем грозит неисправность форсунок, зачем их проверяют?

Форсунка — управляемый клапан, с помощью которого под высоким давлением происходит процесс дозированного распыления топлива в цилиндры.

Механические форсунки во всей красе

Форсунки оказывают непосредственное влияние на работу дизельного двигателя. Если хотя бы одна из них неисправна, вся система будет работать неправильно. Более того, если форсунка льет слишком много топлива, это может привести даже к прогоранию поршня!

На поведении автомобиля неисправность форсунок, как правило, может сказываться следующим образом:

  • Падение мощности мотора
  • Повышение топливного расхода
  • Появление в двигателе металлического стука
  • Неустойчивость работы мотора на малых оборотах
  • Увеличение дымности автомобиля, газы выпускной системы приобретают характерный черный цвет
  • В редких случаях двигатель может не запускаться

Важно понимать, что форсунки не всегда являются причиной подобных изменений в работе двигателя. Однако достаточно часто дело именно в них, поэтому владельцы дизельных автомобилей в первую очередь проверяют исправность форсунок.

Причины поломок форсунок

Самая частая причина — механический износ, которому подвергаются форсунки. На их состоянии негативно может сказываться и низкое качество дизельного топлива. Также форсунки выходят из строя при попадании в них грязи и воды.

Так выглядят форсунки с неправильным углом впрыска — все наглядно, даже тестера для проверки не требуется

Как правильно выполнить проверку форсунок — на что обращать внимание

К проверке механических форсунок подходят комплексно. Для оценки их реального состояния всегда требуется провести тест по целому ряду параметров. А именно:

  • На герметичность.
  • Установить момент открытия клапана для распыления топлива. Величина давления во время открытия должна соответствовать значению, указанному в технической спецификации.
  • Форма факела распыла дизельной форсунки также подлежит обязательной проверке.

Тестирование целесообразнее всего проводить с помощью специального диагностического оборудования для проверки форсунок. К числу самого востребованного оборудования такого назначения относят стенды. Что же они из себя представляют, как работают? Все это мы сейчас выясним.

Стенды — эффективные приборы для проверки форсунок

Стенды для проверки форсунок дизельных двигателей действительно являются наиболее удобным решением. Приборы позволяет быстро и точно установить — исправна ли форсунка. В комплект хорошего стенда-тестера, как правило, входят следующие приспособления и предметы:

  • Насос высокого давления, который имитирует работу ТНВД дизельного автомобиля
  • Манометр для измерения давления
  • Набор адаптеров для подключения форсунки
  • Колба для внешнего осмотра факела распыла

Совет: для тестирования форсунок также понадобится калибровочная жидкость топливных насосов и форсунок, она приобретается отдельно. При ее отсутствии допускается использование дизельного топлива.

Принцип работы стенда-прибора для проверки форсунок

Форсунки снимаются с топливной рампы и с помощью адаптера подходящего размера подключаются к прибору для проверки. На данном этапе важно убедиться, что все соединения надежно зафиксированы.

Стенд для проверки форсунок собран и готов к тестированию, сейчас подключим к нему форсунку

Путем механического воздействия на рычаг насоса нагнетается давление. Его значение контролируется по показаниям манометра. По достижению небольшой величины давления профессионалы советуют сделать паузу — для проверки форсунки на герметичность. Если давление не падает, и все в порядке (это говорит о герметичности форсунки), его продолжают нагнетать до момента открытия сопла.

При исправной работе форсунки сопло открывается в нужный момент. Далее происходит распыление калибрующей жидкости, что позволяет увидеть и оценить качество распыла форсунки. Форма факела должна быть правильной и соответствовать той, что указана в технической спецификации автомобиля.

Наблюдаем форму распыла факела при помощи стенда для проверки форсунок — конкретно в этом случае форсунка неисправна

Вот и все, комплексная проверка выполнена. Теперь мы можем наверняка знать, все ли в порядке с форсункой. Как видно на картинке, конкретно в нашем случае — не все, придется принимать меры. Закончив проверку одной форсунки, снимаем ее и устанавливаем следующую — и так с каждой. Как правило, хорошие стенды для проверки форсунок позволяют осуществлять все эти операции очень быстро, что также является их большим преимуществом.

Хотите увидеть видео, как работает стенд для проверки форсунок? Мы позаботились об этом и сняли специальный обзор для нашего канала о профессиональном инструменте и авторемонте на YouTube.

Выводы и послесловие

Прозвучит это несколько иронично, но главное преимущество специальных приборов для проверки форсунок — это отсутствие какой-либо альтернативы им. Они представляют очень большой интерес для профессиональных автосервисов, где осуществляется ремонт и обслуживание дизельных силовых агрегатов. Иных приспособлений для проверки форсунок дизеля, которое позволяет осуществить тест так же быстро, попросту нет!

Добавим, что ведущие производители комплектуют свои стенды разнообразными адаптерами. Это позволяет отнести такие приборы к разряду универсального оборудования, так как они подходят для проверки форсунок дизельных автомобилей различных марок и моделей.

Вместо постскриптума. Тем нашим пользователям, которые желают купить стенд для проверки форсунок профессионального уровня по приемлемой цене, мы обязаны показать прибор для проверки форсунок от Licota. Именно его мы тестировали и на его примере рассматривали принцип работы стенда в нашей статье.

Тестер форсунок своими руками схема

Всем привет! Сегодня нашел схему для стенда чистки форсунок очень простую в сборке и по финансам дешевая, съездил в магазин в радиодетали, закупил все необходимое, вышло примерно 300-350 рубликов. Вот сама схема.

На схеме нету тублеров на каждую форсунку, их я добавил сам для удобства! далее нам понадобиться паяльник, прямые руки ну и все)) Думаю больше добавить нечего, тут и так все понятно. Удачи всем!

14 Комментарии

Подскажите в чем проблема собрал схему а не работает. Проверил несколько раз все верно что может быть? Если кто-то эту схему собрал. Работает? Сообщие. Зарание спасибо!

я собирал такую схему, всё нормально. 5 человек уже форсунки промыли)))

Здравствуйте, не подскажете номинал диодов D1,D2,D3 на схеме

Схема работает, для реализации кавитации конденсатор С4 надо заменить на 0,22 мкф.

Кратковременно соблюдая полярность подаем 12в. В ютубе нарисованы гаражные кулибины.

На схеме не нашел номиналов диодов: D1,D2,D3. Хочу собрать эту схему. С уважением Валерий.

А это фрагмент текста из первоисточника:

•D1,2,3 – диоды 1N4007. Как достаточно распространенные.
•C1,3,4 – конденсаторы керамические 50В
•С2 – конденсатор электролитический. При маленькой его емкости питание микросхемы может быть нестабильным, а отсюда и сбои в работе.
•Постоянные резисторы все 0,25 Вт. R1 не менее 1k. Для остальных можно взять и ближайшее значение
•R3,4 – переменные резисторы. Желательно с линейной характеристикой. На схеме показаны 16К1-В10К и 16К1-В500К.
•Транзистор IRF3710 или IRF3710Z в корпусе ТО220. N-канал, Uси 100В, Iси max 57A. Можно попробовать и с другим Iси. При сильном нагреве установить радиатор. У транзисторов других производителей назначения выводов могут не совпадать.
•NE555 – микросхема-таймер в корпусе DIP-8. Можно попробовать отечественную КР1006ВИ1.
•Панелька SCS-8 под микросхему.

Регулировка скважности – регулировка времени открытого состояния форсунок. При данных значениях R1,R3 и С4 время будет лежать в рабочем диапазоне форсунок и будет примерно 1,5-20 млСек. При изменении скважности частота будет оставаться неизменной.

Регулировка частоты при данных значениях С4,R4,R2,R3 будет примерно 1-50Гц, что соответствует 120-6000 об/мин двигателя. Форсунка срабатывает 1 раз/сек (1Гц), если коленвал вращается со скоростью 2об/сек, что соответствует 120об/мин. При изменении частоты время открытого состояния форсунок будет оставаться неизменным.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

  • топливная рампа от двигателя Opel Omega A 2.0i;
  • регулятор давления с этого же двигателя;
  • бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
  • бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме «проверка»:

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим «Очистка».

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме «Очистка» Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После «захвата» производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно «прокачать» форсунку в режиме «Очистка» в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

•D1,2,3 – диоды 1N4007. Как достаточно распространенные.
•C1,3,4 – конденсаторы керамические 50В. С4 можно поставить электролитический 2,2мкФх25В. Необходимо соблюсти полярность. Конденсаторы можно ставить и с бОльшим напряжением.
•С2 — конденсатор электролитический. При маленькой его емкости питание микросхемы может быть нестабильным, а отсюда и сбои в работе.
•Постоянные резисторы все 0,25 Вт. R1 не менее 1k. Для остальных можно взять и ближайшее значение. R5 просто 20 Ом, а не кОм.
•R3,4 — переменные резисторы. Желательно с линейной характеристикой. На схеме показаны 16К1-В10К и 16К1-В500К.
С платы резисторы вынес специально, потому что это дает возможность подобрать их в других корпусах, да и расположить в какой-нибудь коробке будет проще.
Если не оказалось с номиналом 10к, то можно ставить 5к или 20к. В первом случае время открытого состояния форсунки уменьшится примерно в два раза и, если его окажется мало для полного открытия форсунки, то надо будет увеличить номинал резистора R1. Во втором случае время открытого состояния форсунки увеличится примерно в два раза, и здесь мы выходим из рабочего диапазона форсунки. Это надо будет помнить и не выводить R3 больше чем наполовину.
Если не оказалось с номиналом 500к, то можно ставить 200к или 1М. В первом случае минимальная частота будет примерно 3 Гц и будет зря повышенный расход промывающей жидкости. Во втором случае на минимальной частоте схема может работать неустойчиво, но это не страшно, потому что достаточно R4 не выводить больше чем наполовину.
•Транзистор IRF3710 или IRF3710Z в корпусе ТО220. N-канал, Uси 100В, Iси max 57A. Можно попробовать и с другим Iси. При сильном нагреве установить радиатор. У транзисторов других производителей назначения выводов могут не совпадать.
•NE555 – микросхема-таймер в корпусе DIP-8. Можно попробовать отечественную КР1006ВИ1.
•Панелька SCS-8 под микросхему.

Для режима «Кавитация» необходимо частоту увеличить до 400Гц. Для этого С4 ставим 0,22 мкФ, а R4 скручиваем по часовой в крайнее положение.

Регулировка скважности – регулировка времени открытого состояния форсунок. При данных значениях R1,R3 и С4 время будет лежать в рабочем диапазоне форсунок и будет примерно 1,5-20 млСек. При изменении скважности частота будет оставаться неизменной.

Регулировка частоты при данных значениях С4,R4,R2,R3 будет примерно 1-50Гц, что соответствует 120-6000 об/мин двигателя. Форсунка срабатывает 1 раз/сек (1Гц), если коленвал вращается со скоростью 2об/сек, что соответствует 120об/мин. При изменении частоты время открытого состояния форсунок будет оставаться неизменным.

Можно сделать и без регулировок, но тогда автолюбитель лишится возможности что-нибудь покрутить и будет ему постоянно казаться, что быстро или медленно. Интересно было наблюдать, как взрослый дядька 1м 90 ростом, сидя на корточках, в одной руке держал переноску и подсвечивал с обратной стороны колбы, а другой постоянно менял регулировки. И так полчаса.

Как очистить и отрегулировать дизельные форсунки

Реклама наших партнеров

Качественный распыл топлива напрямую влияет на эффективность сгорания топливно-воздушной смеси в цилиндре бензинового или дизельного двигателя. Если горючее подается неравномерно или не в заданный момент времени, тогда дизель теряет мощность на разных режимах работы, выхлоп дизеля становится черным, мотор начинает троить и т.д. Дизельный двигатель плохо заводится «на холодную», неустойчиво работает «на горячую».

Такие неисправности в системе питания дизельного двигателя могут привести к дорогостоящему ремонту. Несвоевременная подача топлива в цилиндры приводит к повышенному расходу горючего, перегреву и разрушению поршня, прогару клапанов, выходу из строя сажевого фильтра. Одной из частых причин неисправной работы ДВС является нарушение впрыска по вине топливных инжекторов. Чтобы избежать подобных неприятностей может потребоваться диагностика, промывка и/или ремонт дизельных форсунок.

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной форсунки необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло. Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными.

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны. Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

Очистка форсунок дизельного ДВС

В том случае, если потребовалась промывка дизельных форсунок своими руками, неисправную деталь снимают для осмотра и регулировки. Прежде чем ответить на вопрос, как очистить форсунки дизельного двигателя, следует отметить, что разбор инжектора необходимо осуществлять в условиях максимальной чистоты и освещенности.

Самостоятельно промыть дизельную форсунку можно керосином или качественным дизтопливом без примесей. Далее элементы детали аккуратно обдувают сжатым воздухом, после чего можно осуществить сборку в обратном порядке.

Для того чтобы избежать возможного смешивания составных элементов от разных форсунок, разборку и сборку каждого инжектора лучше производить отдельно или разбирать и собирать детали в порядке очереди. Составные элементы обтираются исключительно чистыми батистовыми салфетками, а также салфетками из бязи.

Если конструктивно предусматривается возможность регулировки подъема иглы, тогда регулировочный винт затягивают до упора. Далее указанный винт немного отпускают, тем самым обеспечивая нужный подъем иглы. Параметры касательно высоты подъема обычно указываются в руководстве по эксплуатации конкретного двигателя.

Качество распыла дизтоплива

Нормально работающая форсунка в момент подачи топлива производит одиночный, короткий и «кучный» впрыск, который сопровождается резким звуком. Распространенной ситуацией является то, что отверстия сопла форсунок (распылителя) могут быть частично забиты или изношены. Тогда сопло требует чистки или замены.

В этом случае деталь необходимо закрепить на проверочном стенде и направить соплом в специально подготовленное место. В это место нужно положить чистую бумагу для того, чтобы упростить процесс диагностики. Далее осуществляется резкий впрыск топлива. После этого на бумаге можно увидеть следы или прорывы листа от струй солярки. Общее количество таких следов после впрыска должно быть идентичным сравнительно с общим количеством отверстий в конструкции распылителя. Если следов на бумаге меньше, тогда некоторые отверстия забиты и требуется очистка сопла (распылителя) дизельной форсунки.

Следы солярки на бумаге должны иметь одинаковую сгущенность, а также располагаться на равном удалении от центра. Важной функцией инжектора является не только подача, но и обеспечение максимально равномерного распыла дизтоплива по окружности.

Отверстия прочищают после разбора инжектора. Осуществлять чистку без разбора элемента не рекомендуется по причине того, что грязь и отложения останутся внутри. Распылитель и остальные детали необходимо тщательно промывать в керосине. Образовавшийся нагар, который находится снаружи составных элементов, аккуратно удаляется деревянным скребком. Сами отверстия прочищаются небольшим куском тонкой и мягкой стальной проволоки.

Обратите внимание, что диаметр проволоки обязательно должен быть меньше диаметра отверстий сопла минимум на 0,1 мм. Если сопловые отверстия получат увеличение их суммарного сечения или будет нарушена правильная форма отверстий, это приведет к снижению скорости выхода топлива из форсунки. Качество распыла автоматически ухудшится.

Распылитель подлежит замене, если диаметр отверстий сопла увеличен всего на 10% от максимально допустимого. Также поводом для замены сопла выступает и разница в диаметрах отверстий на 5%. После чистки или замены распылителя осуществляется обратная сборка форсунки.

Диагностика и регулировка дизельных форсунок

Частой проблемой является нарушение плотности посадки иглы форсунки в направляющей втулке. Если плотность уменьшена, тогда существенно больше топлива протекает через образовавшийся зазор между иглой и втулкой. Для исправного инжектора допускается протечка горючего не более 4% от общего количества топлива, которое подается в цилиндр двигателя. Общее количество топлива, которое сливается из разных форсунок за каждый отдельный промежуток времени, не должно существенно отличаться. Выявить отклонения от нормы можно при помощи следующих действий:

необходимо затянуть пружину форсунки так, чтобы параметр давления открытия иглы совпадал с тем, который указан в технической литературе по эксплуатации конкретного дизельного двигателя;

следующим шагом становится создание заведомо большего давления топлива, чем указанное в документации по эксплуатации ДВС. Затем нужно замерить при помощи секундомера время, за которое давление упадет на 50 кгс/см 2 от рекомендуемого;

Оптимальное время падения давления указано в технической документации по эксплуатации мотора. Зачастую требуется не менее 15 секунд для полностью новых форсунок. Для детали с пробегом данный показатель находится в рамках 5 секунд.

Если наклонить направляющую иглу на угол около 45 градусов, тогда игла должна выйти из нее не более чем на треть от длины направляющей. Игла должна выходить свободно, под собственным весом и при учете любого поворота вокруг оси. Указанную пару втулка-игла меняют в случае существенных отклонений в работе. Отдельная замена иглы без замены направляющей втулки не рекомендуется, так как данные элементы подгоняются друг к другу с высокой точностью.

Регулировка давления подъема иглы форсунки достигается путем изменения силы натяжения пружины. Максимально допустимое отклонение находится в рамках до 10 кгс/см 2 . Показатель величины такого давления указан в инструкции по эксплуатации ДВС.

Течи горючего из топливной форсунки

Также дизельные инжекторы могут давать как незначительную, так и обильную течь. В первом случае потребуется ремонт, во втором можно обойтись способом притирки иглы к седлу. Форсунки текут по причине нарушения уплотнения в области торца иглы, который еще называется уплотняющим конусом.

Проверку плотности притирки торца можно проверить путем плавного и поэтапного наращивания давления горючего. Конец распылителя должен оставаться полностью сухим при достижении такого показателя, который составляет до 10 кгс/см 2 меньше, чем необходимое давление впрыска.

В том случае, если замечено подтекание дизельной форсунки, тогда осуществляется аккуратная притирка иглы к седлу. Для этого используется тонкая шлифовальная паста ГОИ, которую дополнительно разводят с керосином. В процессе притирки необходимо избегать попадания пасты в зазор, который присутствует между иглой и направляющей втулкой. По окончании все элементы промываются в керосине или чистой солярке, затем их обтирают соответствующими салфетками. Далее необходимо обдуть все части сжатым воздухом и произвести повторную проверку на наличие течи.

Стенд для проверки форсунок дизельных двигателей

Самодельный стенд для проверки дизельных форсунок своими руками: фото и описание изготовления самоделки.

Понадобилось проверить форсунки на дизельном двигателе микроавтобуса. Двигатель заводится четко, тяга есть, но началось подтраивание. Нужно проверять в каком состоянии форсунки, при каком давлении открываются, какой факел распыла.

Конечно есть мастера которые могут проверить, но я не доверяю нашим автомеханикам, поэтому я решил сделать все сам.

Использованы материалы:

  • домкрат;
  • манометр кислородный на 250 бар;
  • гайки;
  • трубка высокого давления;
  • профиль 20 х 20 мм 1.5 метра;
  • трубка диаметром 15 мм пол метра ;
  • шланги;
  • бачок от тормозной системы авто.

Процесс изготовления стенда следующий:

Сначала разбираем домкрат, достаем шток и отрезаем пол штока, затем делаем в нижней части отверстие диаметром 5 мм.

Обязательно, нужно заварить в цилиндре маленькое отверстие в верхней части. Оно было нужно в домкрате для стравливания жидкости когда шток вышел на максимальную высоту.

Затем, в верхную часть штока ввариваем две гайки, одну под манометр, другую под трубку высокого давления.

Сделал раму из квадрата 20 х 20 мм. Домкрат приварил к раме, подсоединил трубочку с бачком, поставил ручку, и трубку высокого давления.

Стенд для проверки форсунок работает отлично, можно четко видеть при каком давлении происходит распыление топлива, какой факел, при каком давлении закрывается форсунка, течет ли форсунка.

Домкрат выдал спокойно 250 бар, больше не стал качать и манометр не позволил.

У меня оказались все четыре форсунки мертвые, надо менять распылители. Вот такой простой стенд можно сделать из подручных материалов, потратил на его изготовление около 4 часов. Так что рекомендую!

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

  • топливная рампа от двигателя Opel Omega A 2.0i;
  • регулятор давления с этого же двигателя;
  • бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
  • бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме «проверка»:

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим «Очистка».

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме «Очистка» Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После «захвата» производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно «прокачать» форсунку в режиме «Очистка» в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Основные признаки неисправности форсунок на ВАЗ-2114: проверка и признаки забитости

Если во время передвижения ваш автомобиль потерял в динамике, начал медленнее разгоняться, и вообще появились перебои в его стабильной работе ввиду затруднённого запуска и повышенного расхода топлива, возможно, вышла из строя одна из форсунок установленных на двигателе. В этой статье мы подробно расскажем вам, как проверить их, и какие есть нюансы в такой работе.

Пошаговый порядок демонтажа форсунок

Несмотря на то, что многие советуют проводить такие работы в обществе помощника, это сложно, но вполне реально сделать одному, своими руками.

  1. Первым делом, ставим автомобиль на ровную поверхность и включаем ручной тормоз.
  2. Сбрасываем давление в топливной системе: для этого отключаем клемму с топливного насоса и запускаем мотор. Когда он отработает весь оставшийся бензин, проворачиваем стартером мотор ещё пару раз, тем самым окончательно сбрасывая давление в топливопроводе.

Выкручиваем трубки подачи бензина

Отверткой откручиваем кронштейн, на который крепятся топливные трубки

Демонтируем топливную рампу

Демонтаж форсунки с топливной рампы ВАЗ-2114

В зависимости от того, какая из форсунок вышла из строя, процесс замены абсолютно любой строго идентичен.

    Когда форсунка находится на рампе, отжимаем пружинный фиксатор и демонтируем колодку.

Как правило, снять фиксатор ничего не мешает.

Скоба сойдёт с места, если поддеть её отвёрткой.

Пошаговый порядок проверки форсунок

Когда работе демонтированной рампы ничего не мешает, вновь подсоединяем к ней колодку питания и трубки для подачи бензина. Не забываем и про минусовую клемму АКБ.

  1. Когда все подключено и готово к проверке, фиксируем рампу с форсунками так, чтобы под них можно было подставить четыре мерных ёмкости одинакового объёма. Это необходимо для того, чтобы замеры были сделаны максимально точно.
  2. Далее, лучше всего попросите помощника сесть на водительское место, а при невозможности закрепите неподвижно рампу и самостоятельно заведите мотор.
  3. Во время того, как стартер будет «крутить» двигатель, обращайте внимание на то, чтобы форсунки работали одинаково в такт, а топливо распылялось равномерно. При проведении подобной диагностики, очень хорошо визуально видно, какая из четырёх форсунок «сопливит», либо совсем не работает.

Заметно, как одна из форсунок работает не так как другая.

Проверка заканчивается через некоторое время после отключения форсунок.

Последнему следует уделить особое внимание, если какая-либо из колодок совсем не работает, потому, как именно повреждение проводки становится тому причиной. Если присутствуют повреждения, то необходимо заменить форсунку на новую (см. «подробнее о выборе форсунок«).

Порядок проверки питания форсунок

  1. Первым делом отключаем все колодки от форсунок.
  2. Затем, подключаем к заранее рабочей колодке два провода, другим концом которых подносим к «нерабочей» форсунке.
  3. Далее включаем зажигание и если форсунка заработала, это значит необходимо заменить нерабочий элемент электрической цепи-колодку, а если нет, то замене подлежит только форсунка.

Неисправности сопротивления

  1. Для того, чтобы провести диагностику обмотки форсунок необходимо отключить минусовую клемму с АКБ и все колодки питания форсунок.
  2. Далее, замыкаем щупы мультиметра к контактам форсунок и меряем их сопротивление.

Значения в пределах нормы.

Выводы

Как вы могли убедиться сами, для того, чтобы проверить состояние форсунок на ВАЗ-2114 своими руками, нет ничего сложного. Достаточно лишь внимательно прочитать нашу статью, и точно соблюдать порядок выполнения действий.

Диагностика дизельных форсунок: устройство и принцип работы, инструкция по регулировке и ремонту

Высокая производительность силового агрегата, питающегося соляркой, напрямую зависит от качественного распыла. По этой причине систематическая проверка форсунок дизельного двигателя становится приоритетной задачей в общем регламенте технического обслуживания машины.

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

  • простые;
  • электроуправляемые.

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Обычную работу форсунок можно представить себе так. К ТНВД из бака поступает солярка под незначительным напором. Затем ТНВД последовательно нагнетает топливо уже под сильным давлением к элементам впрыска. Они открываются под действием давления. Как только напор падает, отключается и впрыск дизеля.

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Также с недавних пор популярны системы «насос-форсунка». Здесь нет ТНВД, на каждый цилиндр отдельно имеется собственный распылитель.

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

  • рывки и толчки во время езды;
  • холостой режим двигателя нестабилен;
  • из выхлопной системы выделяется избыточное количество дыма;
  • ощущается потеря тяги или её резкое увеличение;
  • отказывают отдельные цилиндры.

Давление форсунок дизельных двигателей

Чем выше давление форсунок дизельных двигателей, тем тоньше распыливается солярка. Так, двигатель GDI имеет среднее давление инжектора, равное 1000-2050 бара. Кроме того, в зависимости от качества распылителя и топливной системы может быть разным время впрыска — от 1 до 2 миллисекунд.

Грамотный уход за дизелем подразумевает в первую очередь регулировку давления начала впрыска. Производится это на специальном стенде, настраивается винтом при снятом колпаке форсунки и отвёрнутой контргайке. Давление будет повышаться при ввёртывании винта, и понижаться — при откручивании.

Ниже приведены примерные показания стандартного давления различных систем:

  • классический инжектор — через ТНВД поступает 400-1000 кг/см2;
  • Коммон Райл — через ТНВД обеспечивается до 1600 кг/см2;
  • насос-форсунки — 1200-2050 кг/см2.

Проверка форсунок дизельного двигателя своими руками

Обычный способ диагностики на засорение форсунок проводится так:

  • повысить до предела обороты двигателя на холостом ходу;
  • ослабляя гайки в местах фиксации рампы высокого давления, поочерёдно деактивировать форсунки;
  • прислушаться к работе мотора.

Если отключить исправную форсунку, силовой агрегат начнёт барахлить. И наоборот, если отсоединить неисправный элемент впрыска, изменений наблюдаться не будет. Кроме того, проверить элементы впрыска можно и по давлению. Надо прощупать топливопроводы на наличие толчков или повышение температуры. Засорённый штуцер будет горячим, так как ТНВД постоянно нагнетает сюда горючее, но в силу забитости канала оно не проходит.

Следующий вариант проверки — через слив в обратку. Неисправная форсунка будет скидывать в систему обратки больше топлива, чем нужно. ТНВД из-за этого теряет способность выдавать нужное рабочее давление, что становится причиной сложного запуска и плохой работы мотора.

Перед диагностикой этого типа нужно подготовить следующие инструменты:

  • медицинские шприцы на 20 мл;
  • систему капельниц.

Как правило, чтобы ускорить процесс работы, подготавливается система капельниц, а не один шприц с трубкой. Так удаётся разом проверить все форсунки. Из шприцов должны быть вынуты поршни, трубки капельницы подсоединены к горлышкам.

Найти проблемную форсунку можно так:

  • подключить систему капельниц со шприцами к обратным сливам форсунок — штатные провода нужно снять;
  • завести мотор;
  • подождать, пока внутрь шприца наберётся определённое количество солярки.

Вот какие выводы делаются после этого:

  • форсунка считается полностью рабочей, если за две минуты в шприц не поступило топливо или количество горючего составило 2-3 мл;
  • частично неисправная, требующая ремонта, если объём солярки превысил 10-15 мл;
  • полностью неисправная, требующая замены, если количество слива превысило 20 мл.

Несмотря на широкую популярность данных способов проверки среди дизелистов, без гидравлического оборудования полноценную картину происходящего увидеть крайне сложно. В действительности объём сбрасываемого форсункой топлива зависит от многого. По этой причине методы диагностики путем расчёта количества обратного слива или отключения позволят судить лишь о пропускных способностях распылителя.

Тестеры для более детальной диагностики

Один из известных приборов называется максиметр. Это совершенная во всех отношениях форсунка, оснащённая пружиной и шкалой. С её помощью можно отрегулировать важные параметры, в том числе и давление. Некоторые автомобилисты используют вместо максиметра обычную, заведомо исправную форсунку. Снятые с её помощью показатели сравниваются с данными распылителей, используемых в двигателе.

Алгоритм проверки с помощью максиметра:

  • демонтируются все форсунки автомобиля;
  • к свободному штуцеру ТНВД подсоединяется тройник;
  • ослабляются накидные гайки на всех остальных штуцерах;
  • к тройнику подсоединяется максиметр и проверяемая форсунка;
  • активируется декомпрессионный механизм;
  • запускается вращение коленвала.

В идеальных условиях обе форсунки должны показать одинаковые результаты по давлению в начале впрыска. В случае отклонений, распылитель нуждается в регулировке.

Вообще на работу элементов впрыска влияют механические характеристики. Но их проверка возможна только на профессиональном стенде.

В частности, на нём тестируют:

  • количество топлива, проходящего через элемент;
  • давление топлива;
  • форму распыла.

Контроль с помощью стенда является наиболее точным методом диагностики, позволяющим определить степень повреждения элементов впрыска и целесообразность ремонта.

Грамотная регулировка форсунок

Если форсунка ремонтопригодна, её регулируют с целью восстановления изначальной плотности установки иглы. Если она свободно болтается, топливо вытекает через появившийся зазор. Для полностью исправного распылителя допустим показатель протечки не более 4% от общего количества горючего, подаваемого в цилиндр. Кроме того, дизельные элементы впрыска могут протекать из-за плохого уплотнения в зоне конуса иглы.

Регулировка форсунок дизельного двигателя на плотность осуществляется путём изменения натяжения пружины. Оптимально разрешённое смещение — 10 кгс/см2. Если наблюдается течь, специальной пастой ГОИ игла притирается. Для лучшего эффекта абразив разводят с керосином.

Инструкция по очистке (промывке)

Как и говорилось выше, частой проблемой дизельных форсунок является их засорение. Для восстановления производительности элементов впрыска проводится чистка.

Её можно провести двумя способами:

  • без демонтажа форсунок;
  • со снятием.

В первом случае в топливо добавляется особая присадка, способная очистить инжектор от отложений. Однако этот способ редко даёт результат, тем более для дизельных машин. Куда эффективнее выглядит очистка сольвентом. Но здесь приходится сооружать небольшую автономную систему из топливного фильтра, бутылок, манометра и компрессора. Данная работа требует осторожности, так как давление нужно постоянно контролировать, иначе разорвёт пластиковые бутылки.

Что касается полноценной очистки, то она возможна только со снятием форсунок с двигателя.

Промывка элементов может быть проведена с помощью:

  • ультразвука;
  • химического состава.

Ультразвуковая очистка является более эффективной, но требует наличия специального стенда. Кроме того, этот вариант имеет свои недостатки: некоторым видам форсунок противопоказан данный вариант промывки.

Химическая обработка куда проще. Как правило, используется карбклинер. Он соединяется с зарядным устройством от телефона. Затем сооружается небольшая схема и осуществляется одновременная промывка системы впрыска. С помощью средства для чистки карбюратора можно промывать отложения средней твёрдости. Однако убирать окаменелости и старые отложения оно не может: здесь уже нужно использовать ультразвук.

Причины и методы устранения течи горючего из топливной форсунки

Проверяется дизельная система на течи следующим образом:

  • форсунка, место её вкручивания и гайка крепления трубки насухо протираются;
  • обозначенные места протираются мелком;
  • запускается двигатель и сразу глушится;
  • в том месте, где мел потемнел, будет протечка.

Как правило, течёт из-под топливной трубки. В этом случае поможет её замена. Если потеет форсунка, то она подвергается тщательной проверке, а если место между элементом впрыска и головкой, надо заменить медное уплотнительное кольцо.

Существует несколько причин течи солярки из форсунки. Самая банальная — ослабление шайбы, расположенной под проблемным элементом впрыска. Нужно её заменить и проверить заново всю систему.

Проверка форсунок своими руками

Количество автомобилей, имеющих под капотом карбюратор, уменьшается на дорогах год от года. Современные силовые установки оснащены системами впрыска. Для этого в их конструкции используются форсунки.

С помощью них обеспечивается точное дозирование подающегося топлива, качественное распыление и устойчивая работа всей силовой установки. Когда бензин начинает «лить» через них, то повышается расход, снижаются экологические параметры. В этом случае нужно знать, как проверить форсунки не снимая с двигателя, чтобы выявить возможные неисправности системы.

Особенности конструкции

Принцип работы форсунок идентичен функционированию электромеханического клапана. При подаче напряжения на обмотку формируется электромагнитное поле. Благодаря ему происходит втягивание сердечника с запорной иглой, а направленный поток топлива поступает в камеру сгорания.

Форсунки расположены в финишной части топливной системы и пропускают жидкость под высоким давлением. Если давление начинает снижаться, преждевременно срабатывает открытия выходного отверстия. Это является следствием черного дыма из выхлопной трубы. При повышении давления станет образовываться светлый дым.

Косвенные признаки неисправности

В большинстве случаев при выявлении следующих проблем с топливной системой, требуется проверка форсунок инжекторного двигателя. Негативные факторы:

  • появляются провалы или дергание автомобиля, когда водитель нажимает на педаль акселератора или переключает скорость;
  • ухудшаются пусковые характеристики на старте двигателя, которые явно становятся заметными в холодное время года;
  • мощность мотора падает, снижается динамика автомобиля;
  • существенно повышается расход топлива;
  • перебои с работой на холостых оборотах.

Если есть подобные сомнения можно обратиться на станцию для проведения компьютерной диагностики, но в некоторых случаях выручает проверка форсунок своими руками даже в гаражных условиях.

Диагностика неисправностей

Открытием/закрытием электромагнитных форсунок занимается электронный блок управления. В более старых моделях автомобилей установлены механические модели, которые открываются за счет повышения давления в системе.

Одним из простых способов для контроля их работоспособности является проверка на слух. Во время работы неисправного мотора на холостых оборотах должен слышаться приглушенный слегка звук на высоких частотах. Его еще можно назвать глухим и звенящим. Данная система нуждается в обязательной чистке любым удобным способом.

Необходимо проконтролировать целостность проводки, которая подходит к тестируемому узлу. Это делается визуально или при помощи тестера, настроенного на определение сопротивление.

Для выяснения проблемной детали заводится двигатель, открывается капот, а затем поочередно разъединяют/соединяют проводку к каждому инжектору. Когда откидывается рабочая форсунка, то это сказывается определенным образом на работе двигателя. Дефектная деталь при отключении практически никак не повлияет на текущий процесс.

Проверить форсунки в домашних условиях удастся после снятия топливной рамы. После этого соединяем колодку кабелей к жгуту рамы. Топливные трубы надо соединяем друг с другом, а гаечным ключом затягиваем штуцеры.

Под каждую из форсунок устанавливается мерная емкость, а стартером помощник запускает мотор на 10…15 секунд. Со стороны двигателя проводим мониторинг работы каждой форсунки. Выход топлива должен быть в каждом случае равномерным, а также объем жидкости во всех случаях также обязан быть равным.

При обнаружении большего расхода через один из каналов, проводим его незамедлительную чистку.

После выключения зажигания отверстие должно плотно быть закрыто, никакие потеки в таком случае не допускаются. В противном случае протекание говорит также и о проблемах с электрической цепью.

Диагностика с помощью электронного тестера

Действенным методом является контроль состояния системы мультиметром. Для тестирования не понадобится ничего демонтировать.

Предварительно обращаемся к технической литературе по данной марке автомобиля, чтобы выяснить эталонное значение сопротивления. Могут быть использованы конструкции, работающие на низком или высоком сопротивлении.

Откидываем минусовой контакт от аккумуляторной батареи, и разъединяем штекер от проверяемой форсунки. В этом случае поможет плоская тонкая отвертка, с которой можно отомкнуть фиксирующий замок.

Включаем тестер в режим омметра и проводим замер. Показания прибора не должны выходить за пределы 11…16 Ом в случае высокого значения. Для низкого сопротивления принят интервал в пределах 2…5 Ом.

При возможных отклонениях реальных параметров от эталонных данных, стоит провести замену деталей.

Самостоятельная чистка

Загрязнения могут происходить по разным причинам, в том числе и из-за некачественного топлива. Существует несколько способов приведения форсунок в рабочее состояние:

  • механически;
  • с помощью ультразвука;
  • химическими средствами.

Наиболее доступным из них для гаражного применения является использование химических реагентов. Присадки заливают в топливный бак в определенных пропорциях, указанных производителем «химии».

Во время эксплуатации стоит на ровных участках разгонять машину до 110…130 км/ч и ехать 10…20 км. Это обеспечит самоочистку каналам в некоторой степени.

В условиях профессиональной станции используются ультразвуковые методы. Их рекомендуется проводить не реже чем через 30…40 тыс. км пробега или при выявлении проблем с топливной аппаратурой.

Ссылка на основную публикацию
Adblock
detector
