Комплект проводки для подключения противотуманных фар на ВАЗ Нива, Приора

Комплект проводки для подключения противотуманных фар на ВАЗ Нива, Приора

  • Производитель: АвтоВАЗ
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Доставка
  • Оплата
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке комплекта проводки ВАЗ 2123, 2170, для подключения противотуманных фар ПТФ, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Совокупность приборов освещения и сигнальных устройств, расположенных снаружи и внутри автомобиля, образуют систему освещения. Она выполняет следующие функции:

— освещение дорожного полотна, обочины и расположенных на них объектов в условиях ограниченной видимости;

— предоставление информации другим участникам движения о наличии на дороге транспортного средства, его размерах, характере движения, совершаемых маневрах, а также принадлежности;

— освещение салона автомобиля, а также других его частей (багажного отсека, подкапотного пространства и др.) в темное время суток.

Система освещения автомобиля включает следующие основные конструктивные элементы: передние фары, передние противотуманные фары, задние фонари, задний противотуманный фонарь, фонарь освещения номерного знака, приборы внутреннего освещения и аппаратуру управления.

Автомобили Лада Приора, Chevrolet Nivaоснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Мы предлагаем комплект ПТФ на Лада Приора, Chevrolet Niva, который можно самостоятельно установить на автомобиль.

Заводские ПТФ на Лада Приора, Chevrolet Nivaбывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»).

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

В комплект проводки ВАЗ ВАЗ 2123, 21126 для подключения противотуманных фар ПТФ входит:

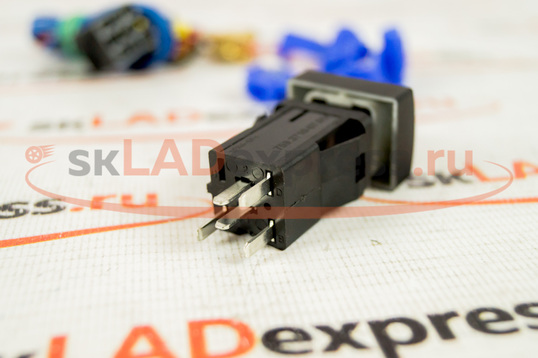

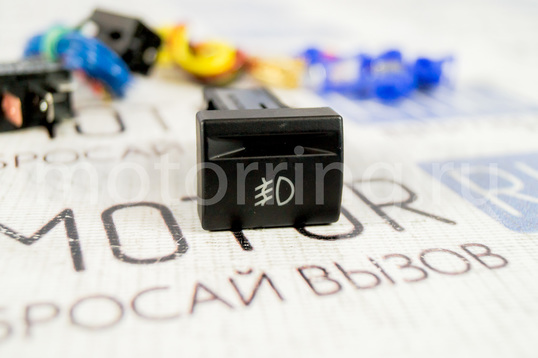

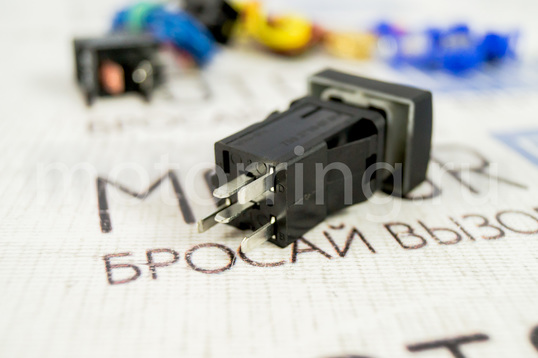

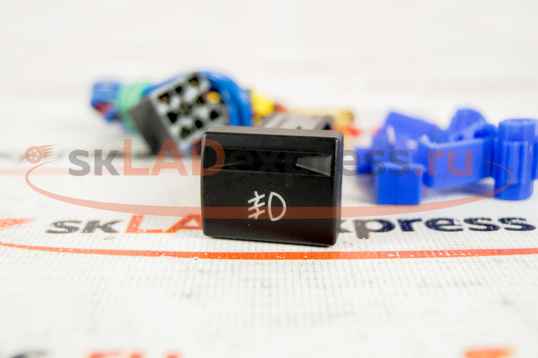

— кнопка включения ПТФ;

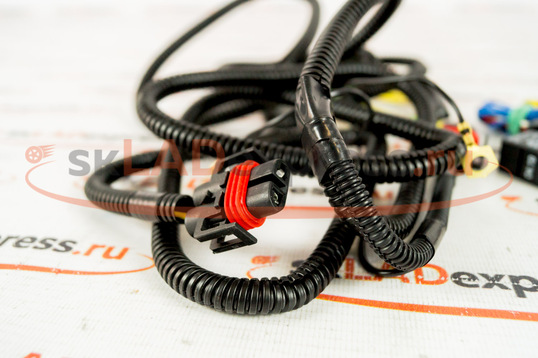

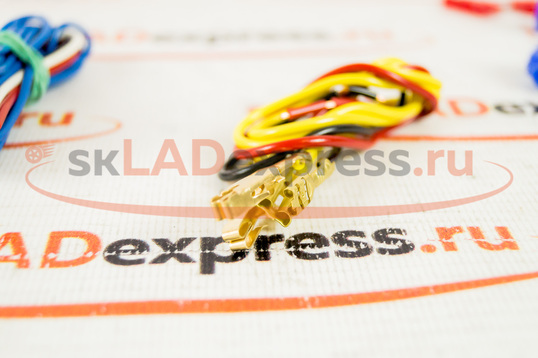

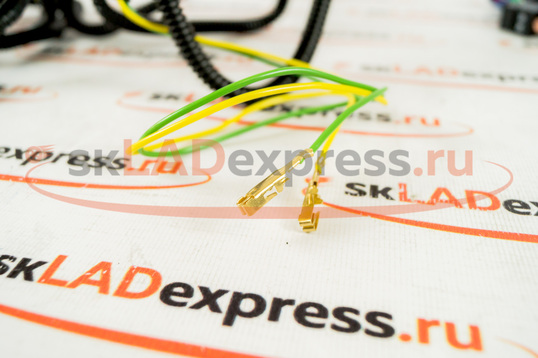

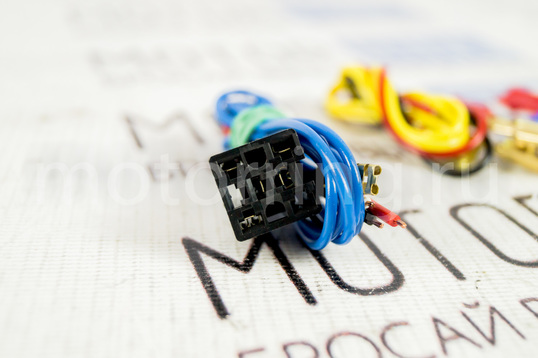

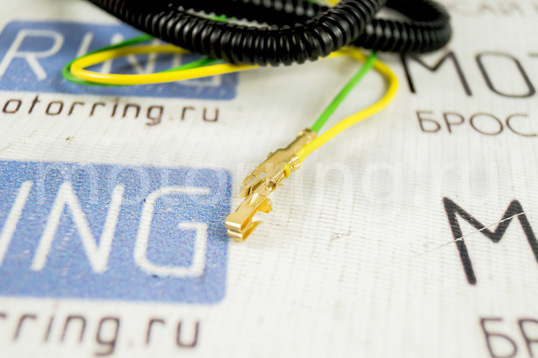

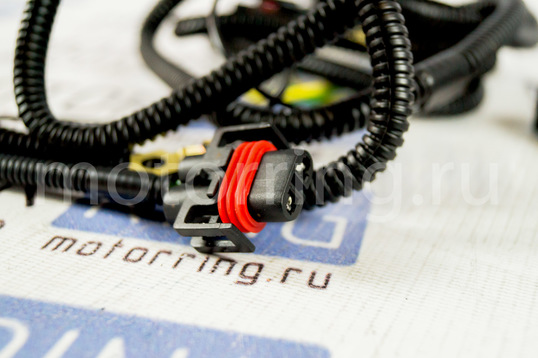

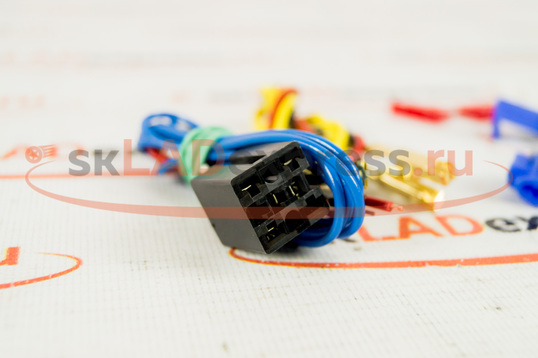

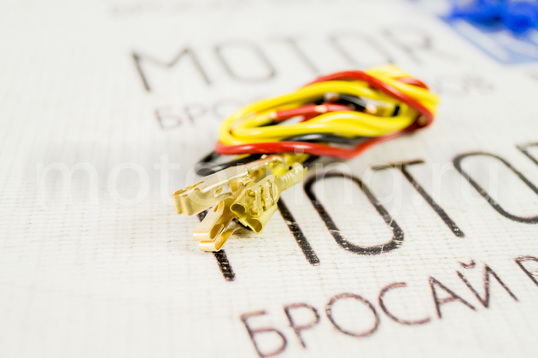

— готовые провода с разъемами;

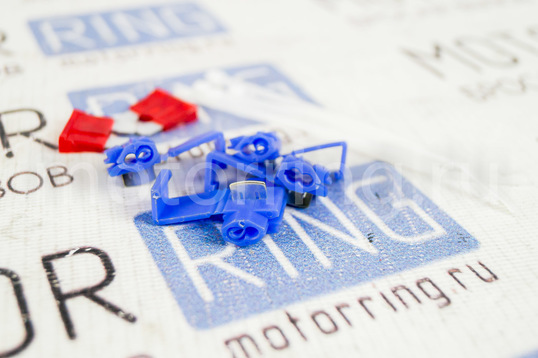

— коннекторы для соединения проводов;

— подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой для установки в штатное место в монтажном блоке.

Предназначен для подключения противотуманных фар (ПТФ) на автомобилях, не оборудованных штатной проводкой. Применяется на автомобилях с напряжением бортовой сети 12В, в которых для включения ближнего света коммутируется «+».

(нажниме, чтобы прочитпть)

Передние штатные осветительные приборы автомобилей предназначены для освещения участка дороги впереди авто, а также частично обочины в условиях недостаточной видимости. Со своей задачей фары любого авто, с установленными лампами ближнего и дальнего света, справляются неплохо, но только не в условиях сниженной видимости из-за природных явлений – тумана, дождя, снега.

Лампы ближнего и особенно дальнего света имеют очень объемный пучок. Их лучи, попадая на мелкодисперсные частицы воды, из которых состоит туман, рассеиваются, из-за чего образуется дополнительная световая пелена, ухудшающая и без того недостаточную видимость.

Чтобы не возникало такого эффекта при движении в тумане, световой пучок должен иметь четко выраженную горизонтальную границу, выше которой лучи света не должны подниматься. При этом пучок света должен быть широким, чтобы обеспечить дополнительное освещение обочины. В общем, для предотвращения возникновения световой пелены впереди автомобиля при движении в тумане, свет должен «стелиться» по поверхности дороги, не поднимаясь высоко, поскольку туман вплотную к земле не опускается, всегда есть прослойка возле земли, где его нет. Поэтому получается, что туман как бы подсвечивается фарами снизу. Для этого источник света распологают как можно ниже к поверхности покрытия дороги.

Поскольку у автомобиля обычные фары обычно располагаются высоко, для обеспечения требуемого положения источника света транспортные средства дополнительно оснащаются противотуманными фарами.

Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях.

Преимущество противотуманных фарами по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включать их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет водителю сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток.

Противотуманные фары исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

МОНТАЖ ПРОТИВОТУМАННЫХ ФАР

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

В настоящее время среди автолюбителей популярны три типа фар, используемых в тумане:

  1. Светодиодные противотуманки – наиболее востребованный и экономичный тип фар, обладающий малой потребляемой мощностью и большим сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокая яркость светового потока и небольшой нагрев фар.
  2. Ксеноновые фары – наиболее востребованный тип среди владельцев дорогих марок авто. Излучаемый свет этих фар максимально приближён к солнечному свету, что обеспечивает хорошую пробиваемость тумана и уменьшает физическую нагрузку на глаза шофёра. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, меньше потребляют электроэнергию.
  3. Галогеновые противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться высоким спросом в среде автолюбителей, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».

Другие артикулы товара и его аналогов в каталогах: 2123-3743010-2170-3743011-КП- ППФ.

ВАЗ 2170, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить комплект проводки ВАЗ 2123, 2170 для подключения противотуманных фар ПТФ на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Проводка для птф приора

Этот товар выбрали 2 покупателя

  • Описание
  • Доставка и оплата
  • О товаре
  • Отзывы (0)

Проводка для подключения противотуманных фар (ПТФ) на Лада Приора 1 и 2 (SE)

Монтажный набор для подключения противотуманных фар на Лада Приора (ВАЗ 2170, 2171, 2172)

Рекомендуем производить установку на специализированном СТО. Если же Вы хотите установить данный комплект самостоятельно, подробную схему и инструкцию можно найти в интернете

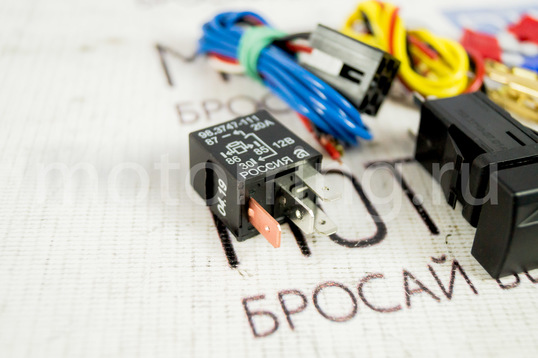

Комплект: Кнопка включения ПТФ, Проводка, Реле.

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Приятных покупок!

Проводка для подключения противотуманных фар (ПТФ) на Лада Приора 1 и 2

Проводка является одной из наиболее важных систем любого автомобиля, обеспечивая надежную работу его оснащения. Однако эта составляющая довольно часто выходит из строя. Наиболее проблемным участком является проводка противотуманных фар, поскольку она поддается сильным нагрузкам и воздействию отрицательных погодных условий.

Короткое замыкание является основным недостатком таких систем. Данная ситуация может привести к поломке всех составляющих прибора. По этой причине стоит найти надежную проводку, которая обеспечит безопасную работу противотуманных фар. Необходимо позаботиться о качественном оснащении, которое порадует длительной службой без поломок.

Именно такую продукцию предлагает интернет-магазин skLADexpress.ru. Мы сотрудничаем только с проверенными производителями.

Основные преимущества продукции

Проводка для противотуманных фар на Приору (ВАЗ 2170, 2171, 2172) обеспечит хорошую работу прибора. К другим преимуществам данного товара относится:

  1. Наличие всех элементов, которые понадобятся для монтажа. При этом каждая составляющая создана из высококачественных элементов.
  2. Хорошая устойчивость к воздействию различных погодных условий, таких как повышенный уровень влажности.
  3. Безопасная и бесперебойная работа проводки. По этой причине система надежно защищена от короткого замыкания.
  4. Длительный срок эксплуатации. Такая проводка позволит на долгий срок забыть о ремонте или замене системы.

Покупателям интернет-магазина предлагаются наиболее выгодные и доступные цены на такую продукцию. Помимо этого, возможна доставка на приятных условиях.

Установка противотуманных фар на Приоре

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине.
Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно.
Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

  1. Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
  2. Проверяем одинаковое ли давление в колесах.
  3. Мерим расстояние от середины фары до асфальта (земли).
  4. Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
  5. Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

Установка противотуманок на Лада Приора: пошаговая инструкция

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу.

Итак, для установки ПТФ на Приору необходимо иметь:

  • Комплект противотуманок;
  • Провода, гофру, колодки, переходники, реле и кнопку;
  • Термоусадку, изоленту;
  • Плоскогубцы, набор ключей и отверток.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

  1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
  2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

  1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

  1. Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки. Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

  1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

  1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

  1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

  1. Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели. При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Проводка для птф приора

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • «Десятое» семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA

Купил себе комплект противотуманок с проводами, реле и т.д. Возник вопрос — у меня есть часть проводки под противотуманки. Стоит реле и все провода к ней, нет проводки под капот, но это не проблема. Есть еще проводка под приборку — три провода: ораньжевый в отдельной колодке(идет на 85 контакт реле) и два в другой колодке зелено-коричневый и черно-коричневый(за эти цвета я не уверен), куда они идут я не понял, хотя во всех схемах по ВАЗ 2110 указано, что это провода для подключения жгута проводов кнопки противотуманок. Поэхтому вопрос — так ли это и куда уходят эти провода. Конечно не проблема сделать всю проводку из прилагающегося комплекта, но хотелось бы использовать штатную.

Купил себе комплект противотуманок с проводами, реле и т.д. Возник вопрос — у меня есть часть проводки под противотуманки. Стоит реле и все провода к ней, нет проводки под капот, но это не проблема. Есть еще проводка под приборку — три провода: ораньжевый в отдельной колодке(идет на 85 контакт реле) и два в другой колодке зелено-коричневый и черно-коричневый(за эти цвета я не уверен), куда они идут я не понял, хотя во всех схемах по ВАЗ 2110 указано, что это провода для подключения жгута проводов кнопки противотуманок. Поэхтому вопрос — так ли это и куда уходят эти провода. Конечно не проблема сделать всю проводку из прилагающегося комплекта, но хотелось бы использовать штатную.
Заранее спасибо,
Андрей.

Дмитрий, спасибо — эта инструкция у меня есть, есть и много схем, но на всех схемах 4 провода под колодку кнопки, а у меня приходит только 3. И оставшиеся два провода — это под кнопку или нет. И где четвертый провод.

Дмитрий, спасибо — эта инструкция у меня есть, есть и много схем, но на всех схемах 4 провода под колодку кнопки, а у меня приходит только 3. Колодки одинарная и двойная, а не такая как на кнопку. И где тогда четвертый провод.

Дмитрий, спасибо — эта инструкция у меня есть, есть и много схем, но на всех схемах 4 провода под колодку кнопки, а у меня приходит только 3. Колодки одинарная и двойная, а не такая как на кнопку. И где тогда четвертый провод.
Андрей.

а.. я понял про что ты.
Да действительно за щитком приборов, слева, валяется три колодки:
1) маленькая с одним проводом
2) маленькая с двумя проводами
3) большая квадратная с 4-мя проводами.

вот тебе надо 2-ю и 3-ю.

снимай приборку и ищи. цвета посмотри на схеме. Всего должно найтись 6 проводов.

Купил себе комплект противотуманок с проводами, реле и т.д. Возник вопрос — у меня есть часть проводки под противотуманки. Стоит реле и все провода к ней, нет проводки под капот, но это не проблема. Есть еще проводка под приборку — три провода: ораньжевый в отдельной колодке(идет на 85 контакт реле) и два в другой колодке зелено-коричневый и черно-коричневый(за эти цвета я не уверен), куда они идут я не понял, хотя во всех схемах по ВАЗ 2110 указано, что это провода для подключения жгута проводов кнопки противотуманок. Поэхтому вопрос — так ли это и куда уходят эти провода. Конечно не проблема сделать всю проводку из прилагающегося комплекта, но хотелось бы использовать штатную.

Андрей, скажи, пожалуйста, сколько стоил комплект?

Дело в том, что колодок только две, которые я перечислил — руками пролазил все вплоть до ЧЯ. У меня машина 2001 года, поэтому м.б. в жгуте нет оставшейся проводки.

Стоимость комплекта:
1. Фары 2х260р
2. Проводка с комплектом реле, кнопка, обжимы и т.д. 180р
3. Лампы около 75р за шт.

Установка противотуманных фар на «Приору»

С введением в свод правил требования для водителей, двигаться днём с включённым светом фар, стала популярной установка на автомобили дополнительного освещения. Это хорошо всем известные противотуманные фары (ПТФ). Не всегда при покупке в салоне «Приора» имеет в комплектации эту опцию, но каждый водитель рано или поздно решает её добавить. Я вам расскажу, как это сделать.

Что такое противотуманные фары

Когда дорогу закрывает водяная взвесь, туман, видимость для водителя кардинально ухудшается. Даже по отличной, ровной трассе водители передвигаются со скоростью 30—40 километров в час. Но даже такое передвижение в тумане опасно. Свет обычных, штатных автомобильных фар рассеивается в этом мареве и ничем помочь не в состоянии.

Именно для таких погодных условий и были разработаны противотуманные фары. Эти «светильники» разработаны именно так, что их свет позволяет в гораздо большей степени, чем свет штатных фар, преодолевать туман. Однако их установка, требует определённых знаний и навыков.

Виды ПТФ

Фары дополнительного освещения выпускаются в различных вариантах исполнения. Они имеют и разные формы, и размеры. Раньше российские автомобили оснащались такими устройствами сообразно фантазии владельца автомобиля. Их подвешивали под бампер, устанавливали на него, ставили в решётку радиатора, и даже на крышу машины.

Но теперь, у ПТФ есть штатное место в переднем бампере, предусмотренное заводом изготовителем. Соответственно и фонари должны ставиться туда только определённого типа. Но это не означает, что владелец не может при желании установить себе и какую-нибудь дополнительную пару ПТФ. Всё это вполне выполнимо. Итак, можно установить:

  • Штатные (предусмотренные заводом).
  • Произвольные на свой вкус.
  • И те и другие.

Заводские противотуманные фары «Приоры» устанавливаются в круглые гнёзда переднего бампера. Соответственно, они имеют подходящую форму. Остальные типы, хозяин волен выбирать по своему вкусу, прямоугольные, круглые или суперплоские для установки в решётку воздухозаборника. Главное, правильно разобраться с проводкой.

Электропроводка для установки противотуманок

Как уже говорилось, комплектация «Приоры» при покупке бывает разной. Есть, как говорят, водители, полный фарш, то есть все опции уже установлены. А бывает просто «лего-ваз». Это когда все устройства владелец устанавливает отдельно. Ну а здесь всё зависит от того, насколько подготовлена к этой операции система проводов.

Самый простой вариант — это когда завод изготовитель «Приоры» подготовил для установки всё. В салоне, на панели приборов, под заглушкой, имеется специальный разъём. Остаётся только вставить туда клавишу включения ПТФ. И под заглушками в бампере приготовлены точки соединения. Вставил противотуманные фары и подключил. И всё, установка сделана.

Гораздо труднее установка, если этих приспособлений на «Приоре» нет. Тогда автовладельцу придётся противотуманные фары монтировать самому. Вот этот вариант, начиная с установки самих фар, и стоит рассмотреть в качестве руководства.

Установка ПТФ в передний бампер

После того как фары для «Приоры» приобретены, остаётся провести их установку. Здесь рассматривается вариант установки фонарей в штатные гнёзда.

Заглушки на месте фонарей закреплены саморезами. Выкрутите их и поставьте пластинки ПТФ. Закрепить фары можно этими же болтами. После того как это будет сделано, установите бампер «Приоры» на место.

Монтаж электропроводки

Можно самостоятельно собрать необходимый набор для противотуманок к «Приоре», однако, на данный момент, в любом автомагазине имеется в продаже готовый комплект проводки для установки противотуманных фар. Вот его и стоит использовать.

В комплект входят.

  • Провода с разъёмом от ПТФ (самые длинные).
  • Площадка под реле.
  • Жгут для клавиши.
  • Кнопка (клавиша) включения противотуманок.

В первую очередь берутся два самых длинных провода из комплекта. Они подключаются непосредственно к фонарям через штекер. Второй, короткий провод, выходящий из разъёма нужно подключить к «массе» автомобиля.

Длинные провода необходимо аккуратно свести вместе и проложить по отсеку до разделительной стенки салона, со стороны водителя. Снять расширительный бачок для тосола, и провести кабели внутрь салона, рядом с основным жгутом.

Монтажный блок в салоне у «Приоры», находится под декоративным кожухом подрулевого пространства. Там обычно проходят и все основные жгуты проводки. Для доступа к ним панель необходимо снять.

Это довольно просто, она крепится всего тремя замками снизу. Повернуть их на 90 градусов, и кожух снимется. Прямо под ним и стоит блок предохранителей. Необходимо снять его, открутив нижний саморез. Перевернуть и начать подключение.

Провода, выведенные от противотуманных фар «Приоры», подключаются к предохранителям F17 и 18. Также нужно вставить в площадку реле, и развести провода согласно схеме. Единственная особенность, заключается в том, что провод от контакта 30 следует раздвоить и присоединить к тем же предохранителям.

Слева от часов находится клавиша обогрева заднего стекла, а рядом заглушка для другой кнопки. Нужно извлечь клавишу и заглушку. Дальше найдите провод от контакта 85 , реле следует вывести в это гнездо и подключить к кнопке.

Контрольной лампочкой следует вызвонить на «обогреве» точку входа «габаритные огни» и соединить со вторым контактом кнопки включения противотуманных фар. Ну вот, теперь после нажатия на эту клавишу, если включены габариты, реле включается, и фары противотуманного света тоже. Проверить работу, и установить на место панель. Работа завершена.

Вариант рестайлинга SE

На тюнингованных «Приорах» устанавливаются противотуманные фары треугольной формы. Никаких отличий в подключении нет.

На видео, процесс установки противотуманных фар на «Приору».

Проводка противотуманных фар на ВАЗ 2170-71-72 Приора

Проводка противотуманных фар на ВАЗ 2170-71-72 Приора

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Комплект для подключения противотуманных фар ВАЗ 2170-2172 /Лада-Приора/

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

  • Описание
  • Отзывы

Комплект для подключения противотуманных фар на ВАЗ 2170, 2171, 2172 (Лада-Приора).

Комплект предназначен для простого и быстрого подключения противотуманных фар (ПТФ) на ВАЗ 2170, 2171, 2172 (Лада-Приора), не оборудованных штатной проводкой под противотуманки.

В комплекте: кнопка включения, колодка кнопки с проводами, блок управления (реле), провода для подключения реле, жгут проводов для подключения ПТФ, 2 предохранителя и 5 коннекторов для проводов.

Проводка для птф приора

Этот товар выбрали 365 покупателей

  • Описание
  • Доставка и оплата
  • О товаре
  • Отзывы (0)

Данный монтажный комплект необходим при установке противотуманных фар на Приору.

Обратите внимание!
Рекомендуем производить установку на специализированном СТО. Если же Вы хотите установить данный комплект самостоятельно, подробную схему и инструкцию можно найти в интернете.

Комплект: проводка, кнопка, реле, предохранители, клипсы, хомуты

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Густая пелена влаги ранним утром, перегородившая единственную дорогу, блокирует движение автолюбителей на Лада Приора. Обеспечение безопасности в условиях тревожащей обстановки следует предоставить противотуманным фарам.

Противотуманные фары помогают водителям оставаться в невредимости при сырой погоде, улучшая различимость объектов на трассе. Волжский авто производитель ВАЗ 2170 не утруждает себя установкой противотуманных фары, заставляя владельцев Приор, решать вопрос самостоятельной установки. Оригинальное оборудования для изготовления противотуманных фар представляет функциональное преимущество для потребителей при выборе наиболее подходящих осветительных приборов в условиях неудовлетворительной видимости.

Противотуманное оборудование ориентировано на людей, которые заинтересованы в покупке противотуманных фар. Чтобы использовать полный спектр функциональных особенностей противотуманных фар следует обеспечить их корректное подключение, приобретя штатный жгут электрической проводки для коммутации противотуманок со штатным оборудованием Приоры.

Полный набор проводов от фар для ВАЗ 2171 состоит из переключателя режимов, реле, жгута и предохранителя на питающем кабеле. Комплект электропроводки доступен для самостоятельного подключения фар без опыта мастера. Туманная преграда на дороге исчезает при обычном переключении кнопки, прорывая плотную пелену тумана ярким светом фар перед транспортным средством, дополняя освещение штатных передних фар. Позитивный эффект работы противотуманок заключается в рассеивании отражающихся лучей света от массового скопления частичек водяного пара в воздушной среде при сильном тумане, неиссякаемом снегопаде и иных аномальных явлений земного возникновения, угрожающих дорожному продвижению.

Электропроводка разработана для модели Лада Приора. Оптимальная комплектация и длина жгутов позволяют нехитрыми действиями подключить противотуманные фары без разбора кузова и панели до их места расположения на передней решётке. Приобретение полного набора проводки для рассеивания туманной завесы является стоящим решением при тюнинге ВАЗ 2172, не оборудованном противотуманными фонарями.

Оптимальная польза при выборе электропроводки фар, рассеивающих туман, для ВАЗ 2170 и 2172:

  • подсвечивание дороги;
  • дополнительная безопасность при сырой погоде;
  • рекомендуемый заводом монтажный набор;
  • полный рабочий комплект;
  • переключатель для активации режима работы фар.

Протягивание жгута проводов по кузову транспортного средства до моторного отсека позволяет подключить полный комплект, хотя безупречная работа требует осторожных и умелых действий, чтобы проложить жгут до места компоновки фонарей. Оптимальный эффект работы фар заключается в сочетании равно распределенной световой нагрузки от центральной части Приоры. После установки следует убедиться в отсутствии механического зацепления проводки с подвижными частями транспортного средства. Обращение в специализированные обслуживающие центры позволит избежать проблем при недостаточном опыте подключения соответствующего оборудования.

Ссылка на основную публикацию
Adblock
detector
