۞ Ремонт радиатора охлаждения двигателя.

Привет всем кто за рулём автомобиля, мотоцикла, велосипеда или передвигается пешком.
Продолжаю тему неудачной замены радиатора охлаждения двигателя www.drive2.ru/l/501479008165167418/.

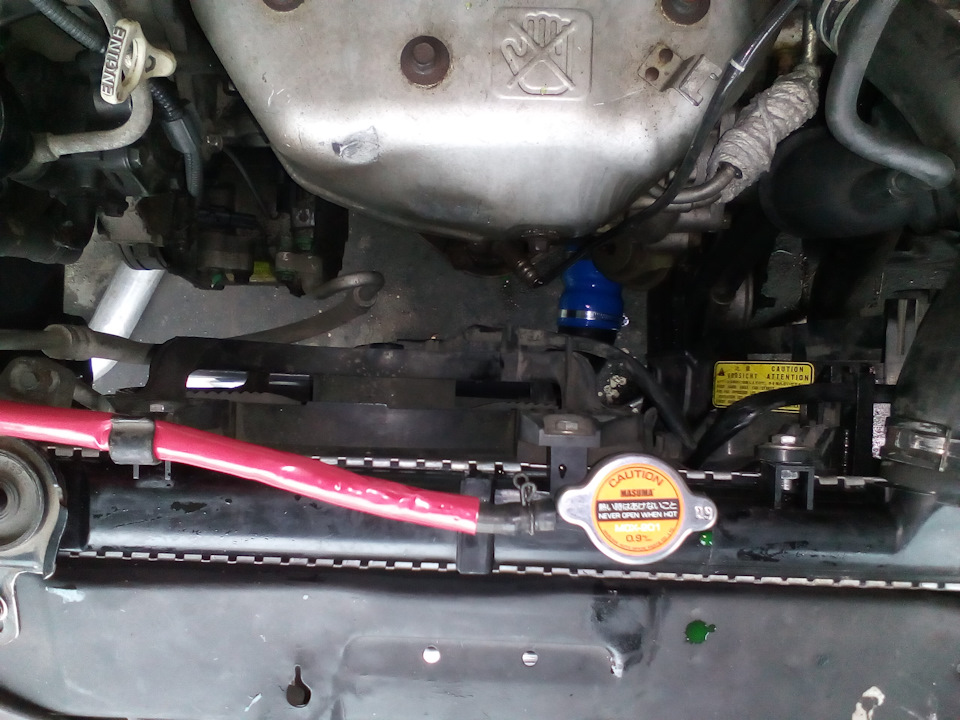

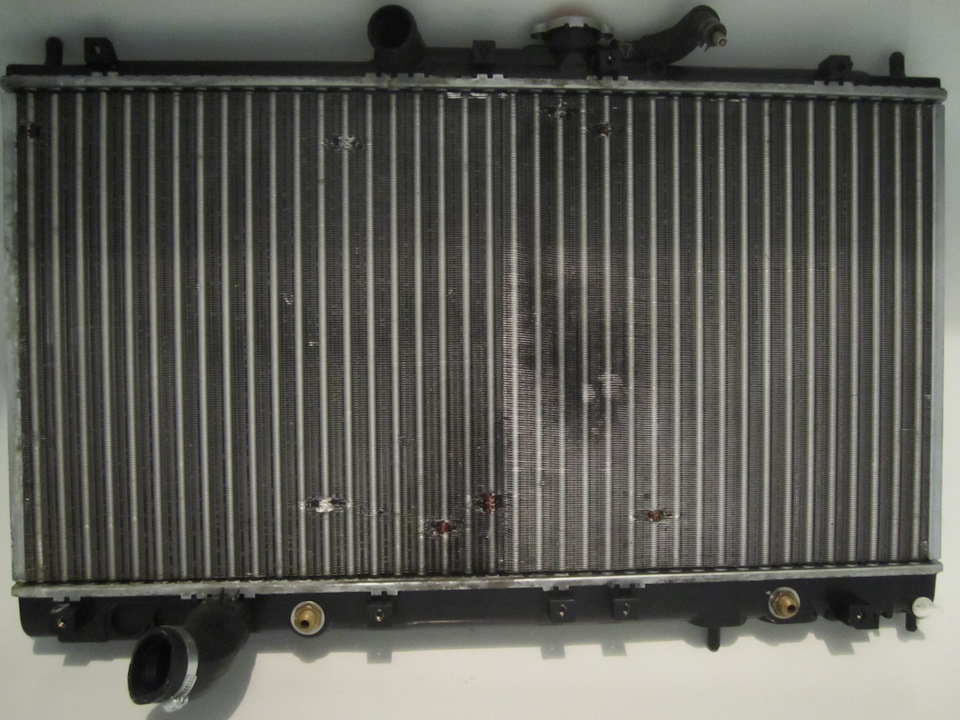

Пришла мысль посмотреть от куда сочится охлаждающая жидкость, ну и попробовать отремонтировать радиатор.

Принёс домой, пока жена не видит, положил радиатор в ванну.

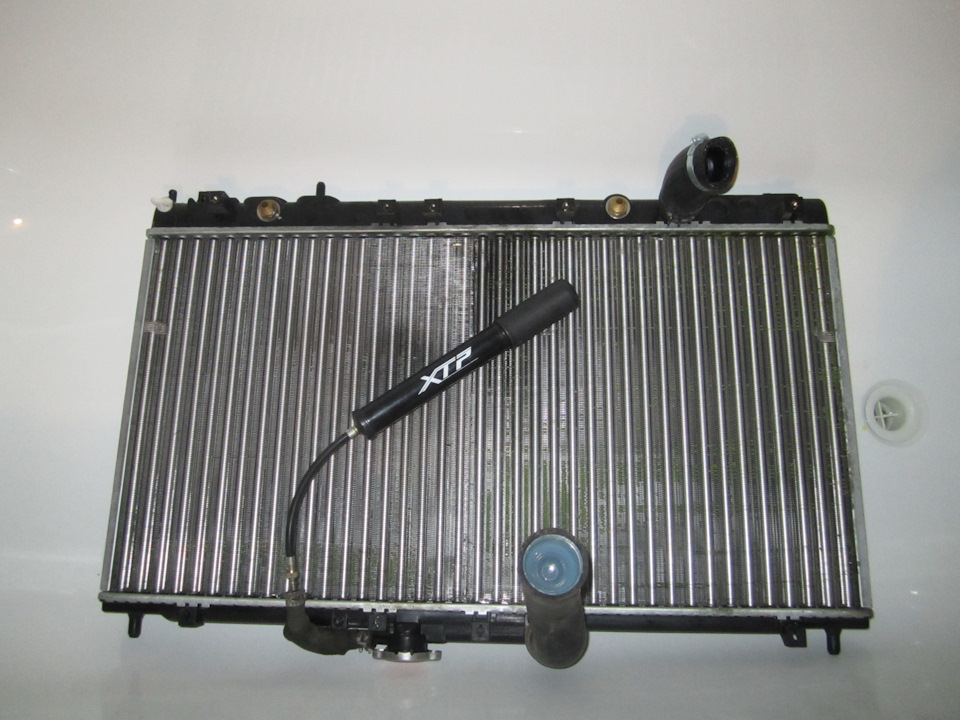

Закрыл патрубки и накачал радиатор воздухом.

Набрал в ванную воды и обнаружил отверстие для течи.

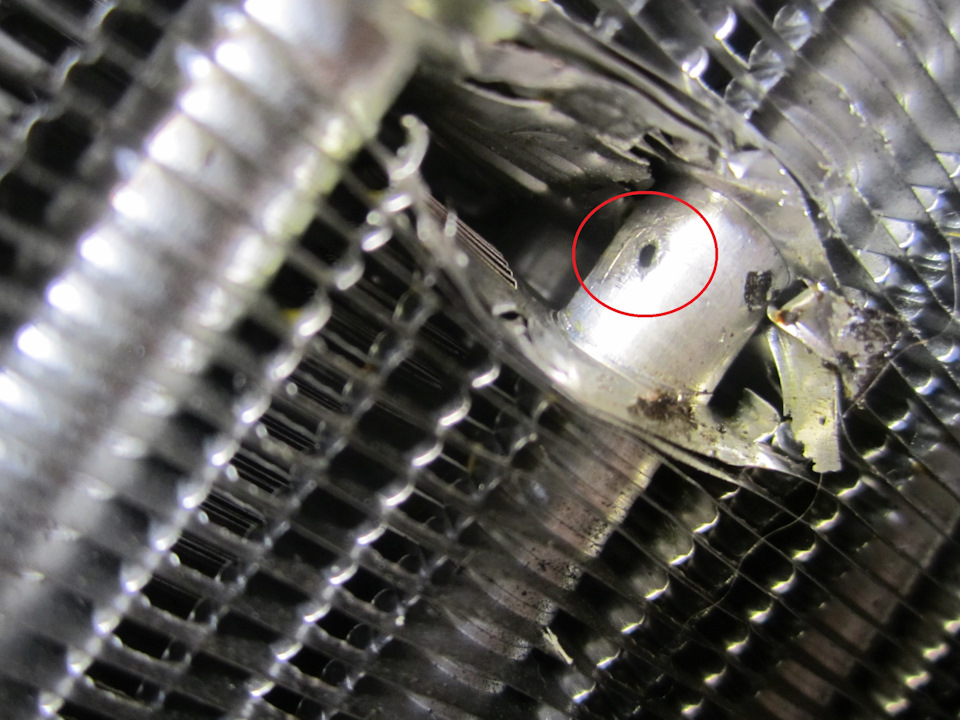

Таким образом выявил два отверстия.

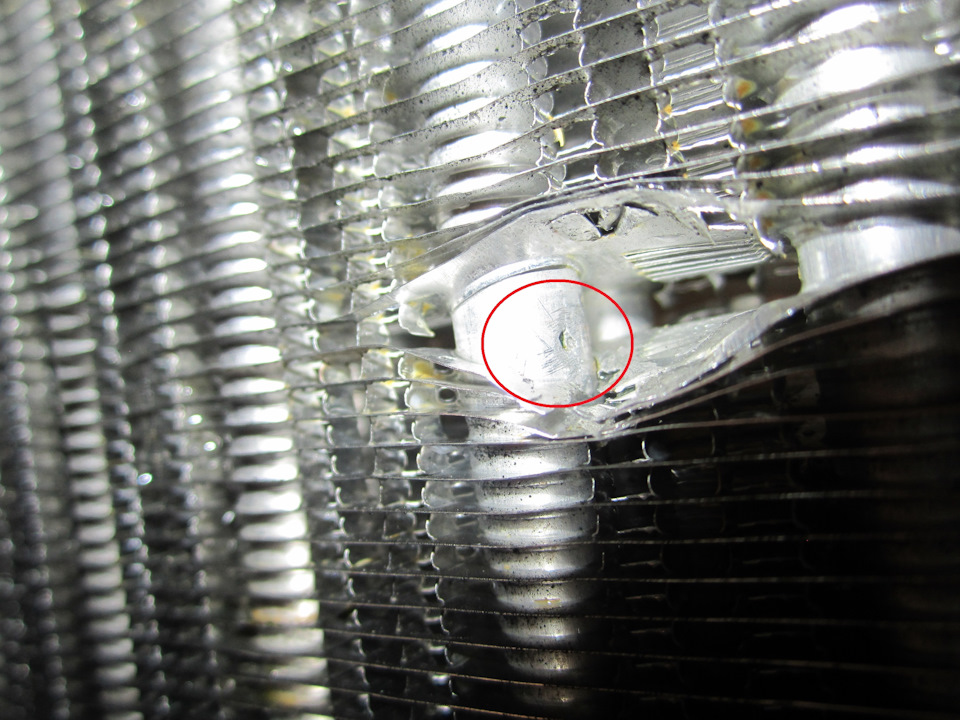

Одно.

Решил попробовать запаять.

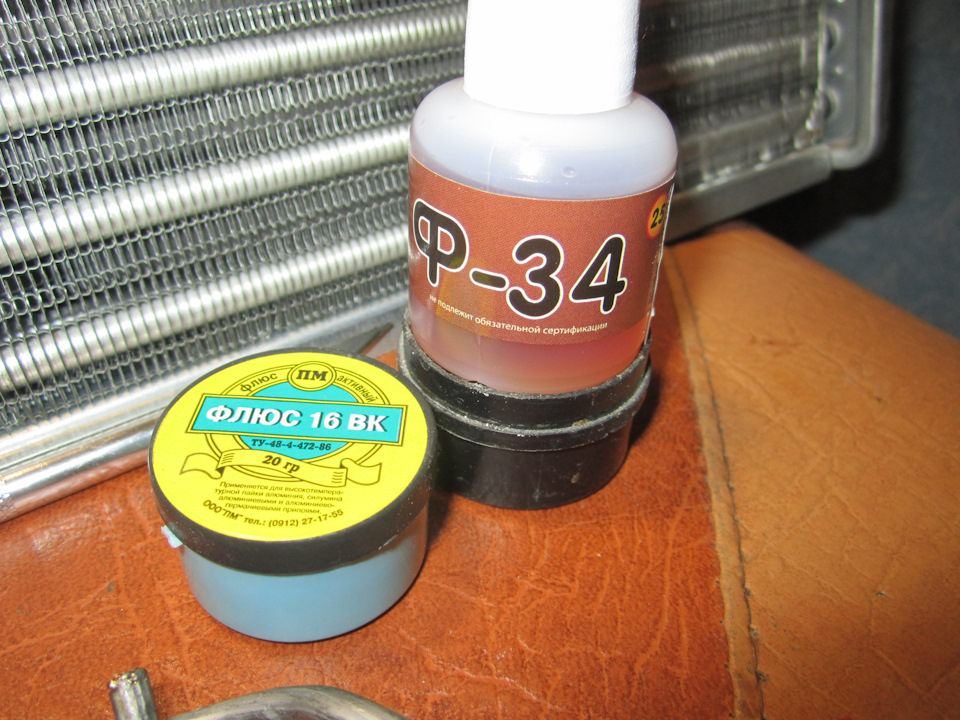

Купил различных флюсов для алюминия. Всё перепробовал, ничего не прилипает.

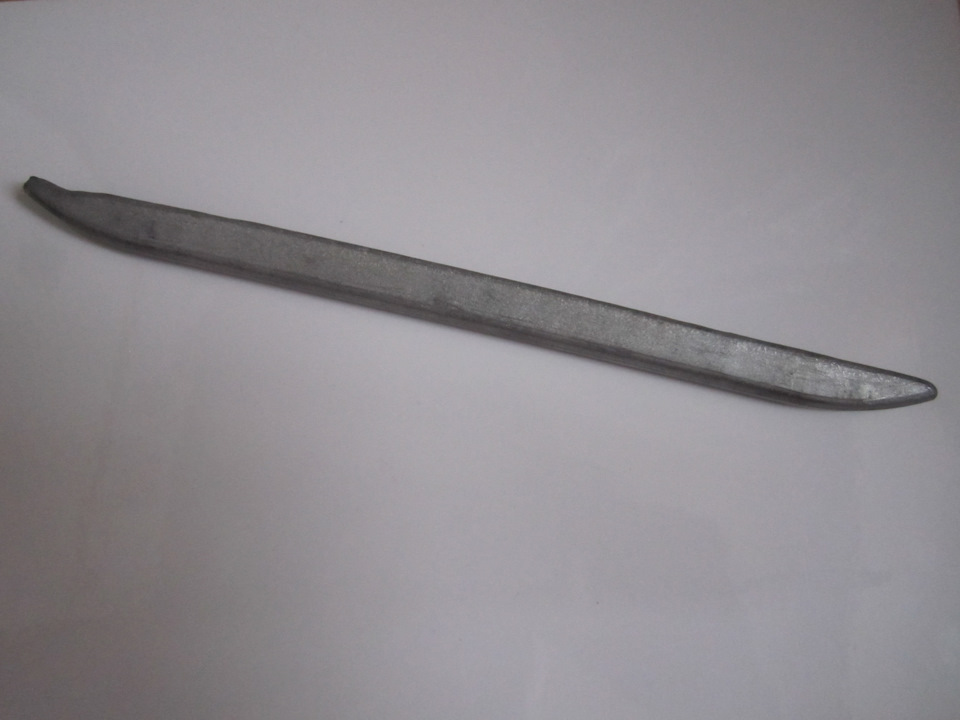

В итоге взял оловянномедноцинковый припой марки «А» для пайки алюминия.

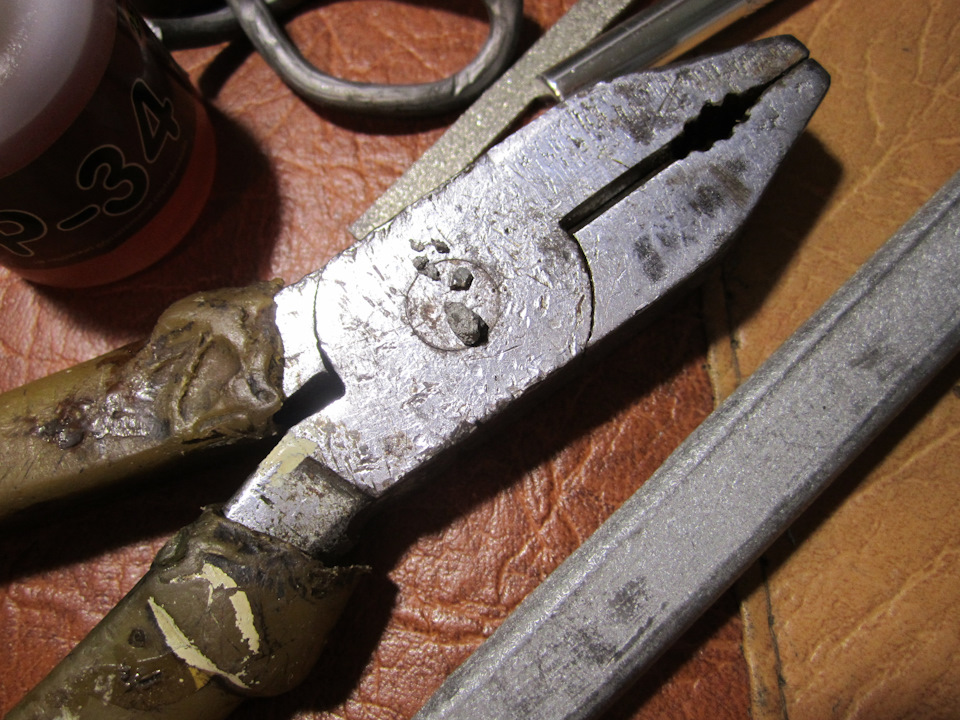

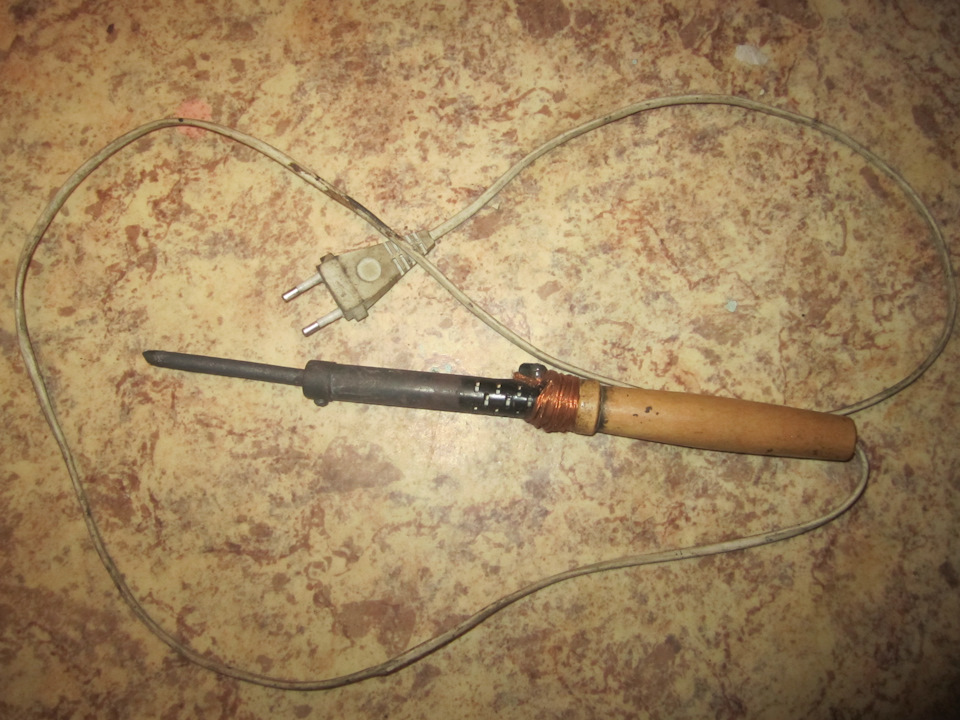

Зачистил надфилем место пайки, взял мощный паяльник на сто ватт.

Накрошил припой маленькими кусочками.

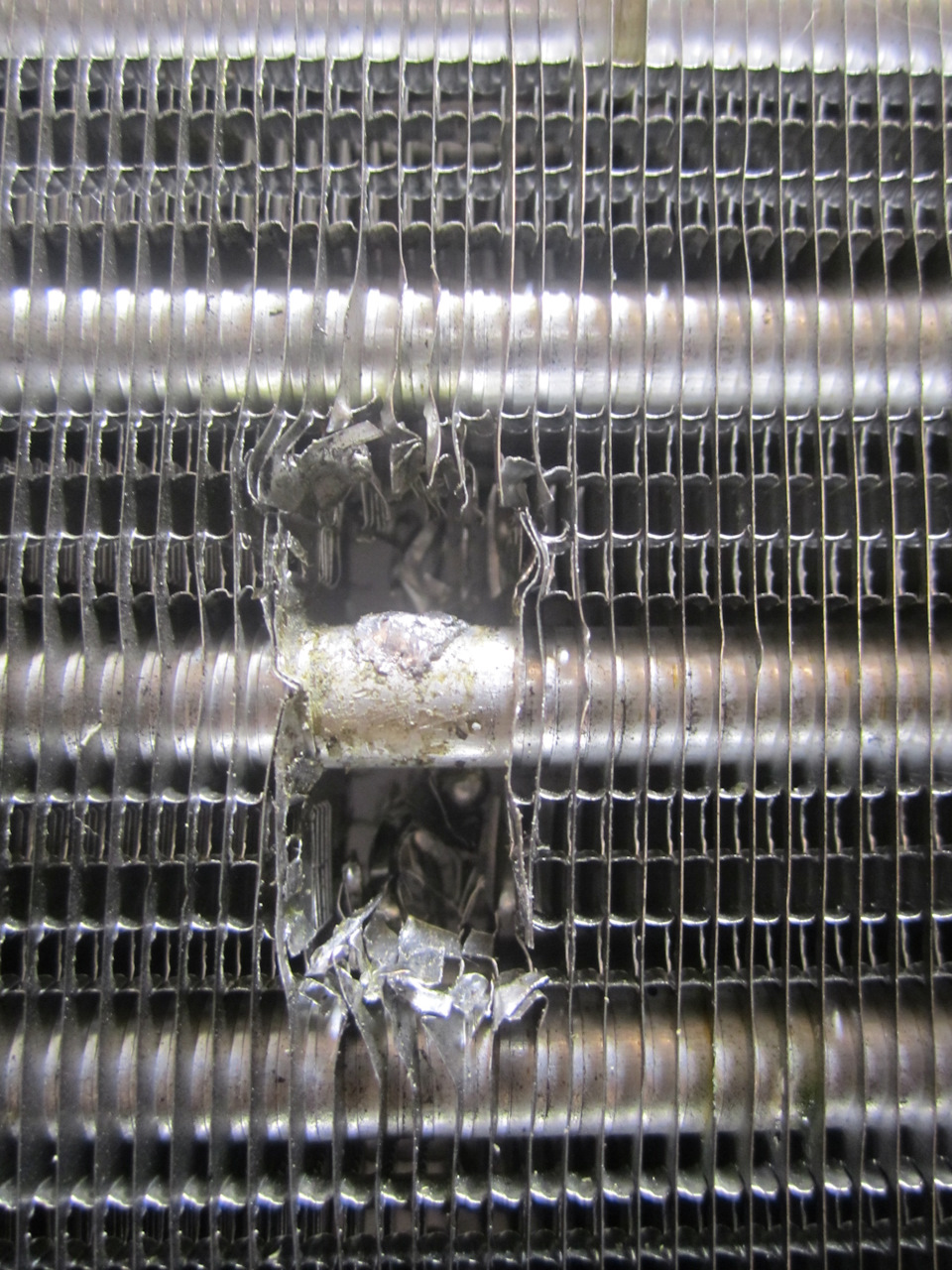

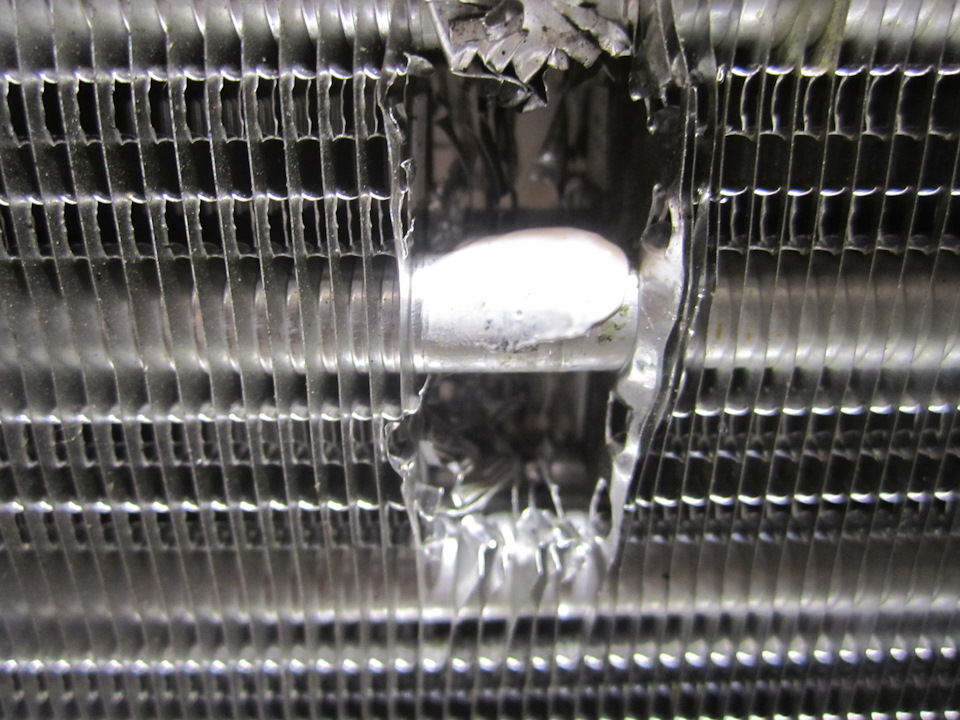

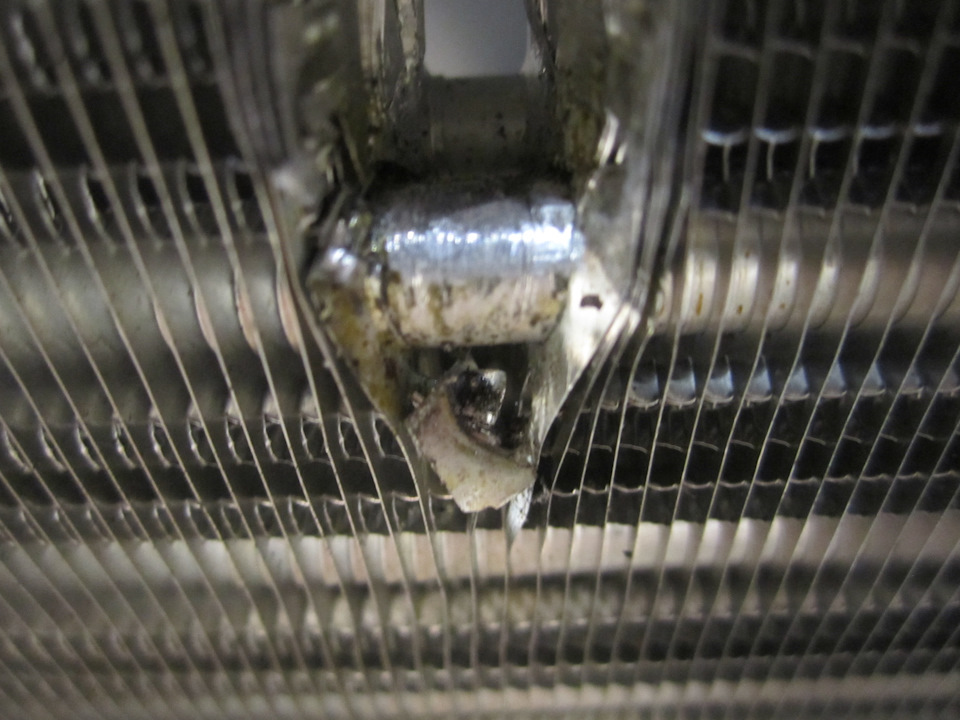

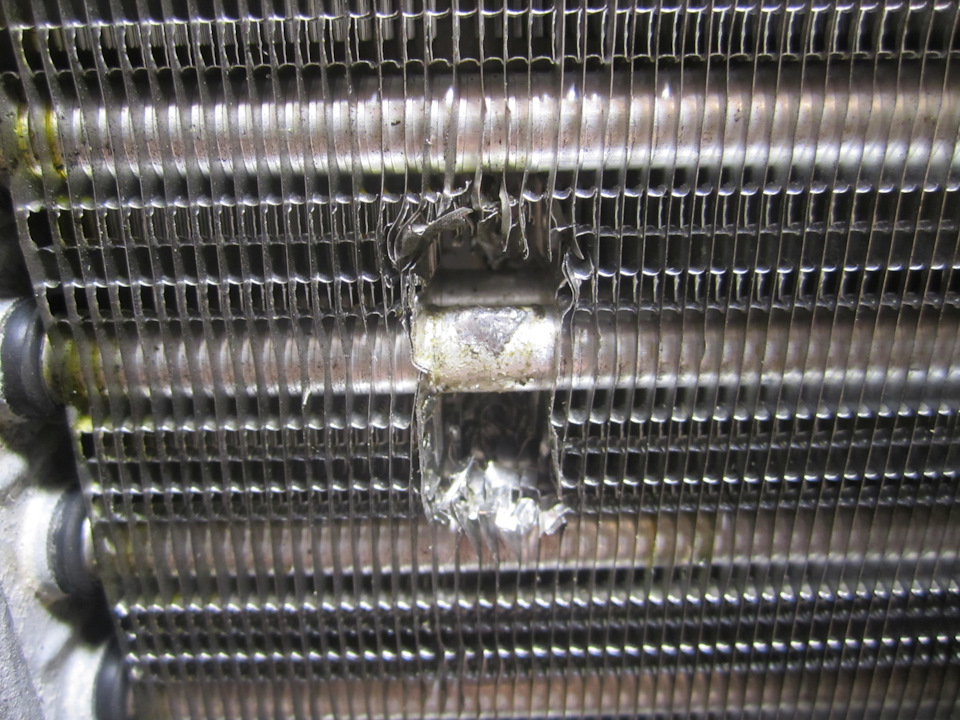

Потихоньку, хорошо прогревая трубки запаял одно отверстие.

Ещё пришла идея для надежности мазнуть латку герметиком.

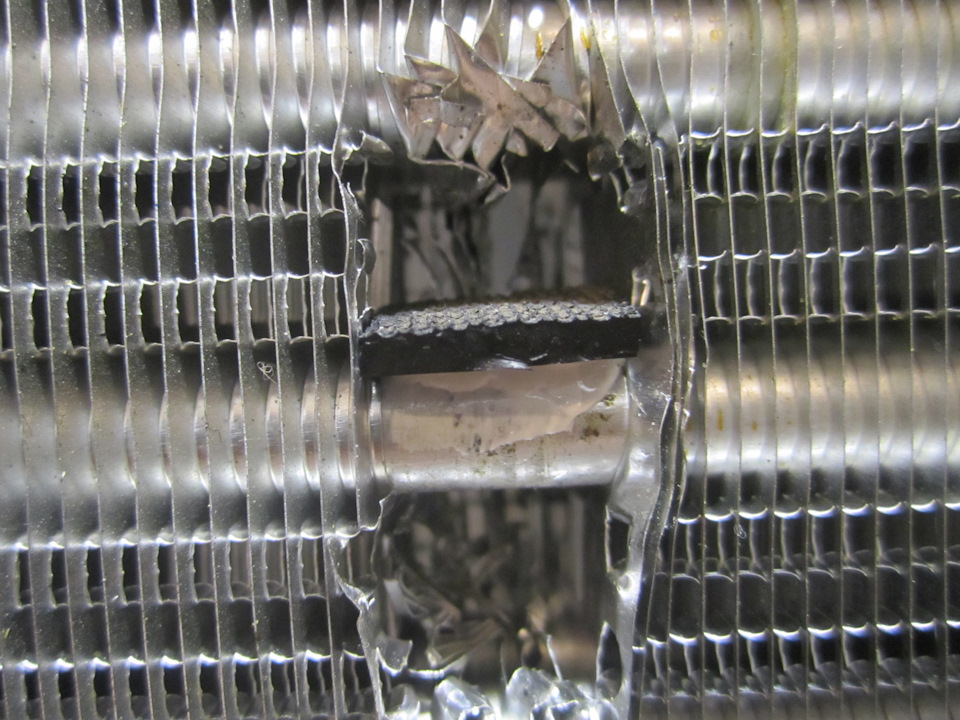

Положить кусочек резинки.

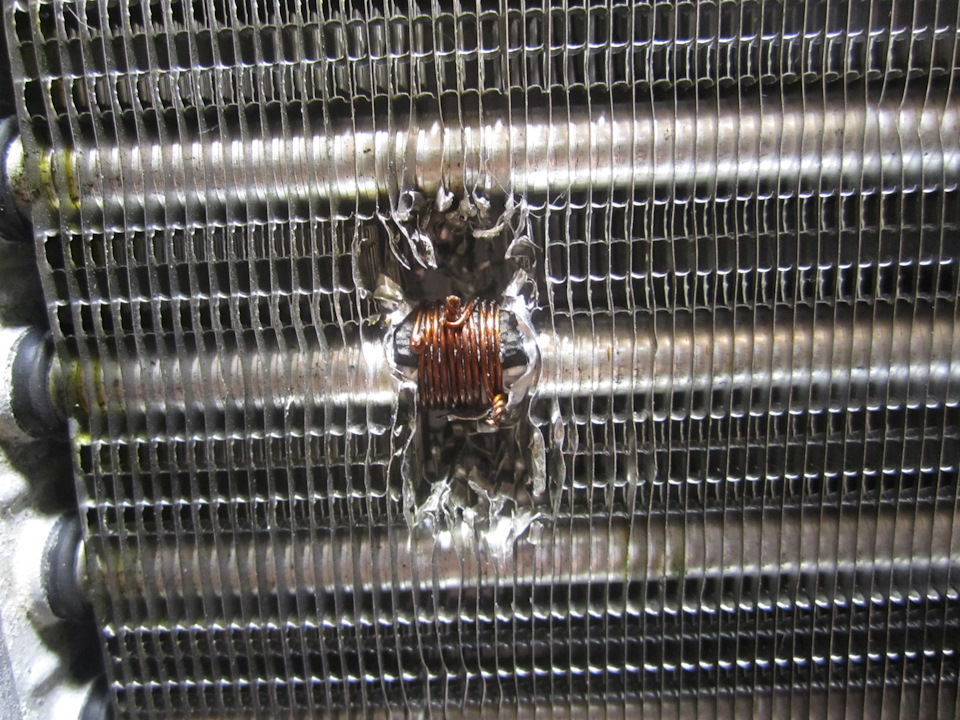

Обмотать проволокой. Немного колхозно конечно, зато надежно.

После погрузил в воду и проверил. К моему несчастью пузырьки продолжались, но только в других местах. Повторил операции с пайкой, герметиком и резинкой. В итоге я заткнул восемь дырок.

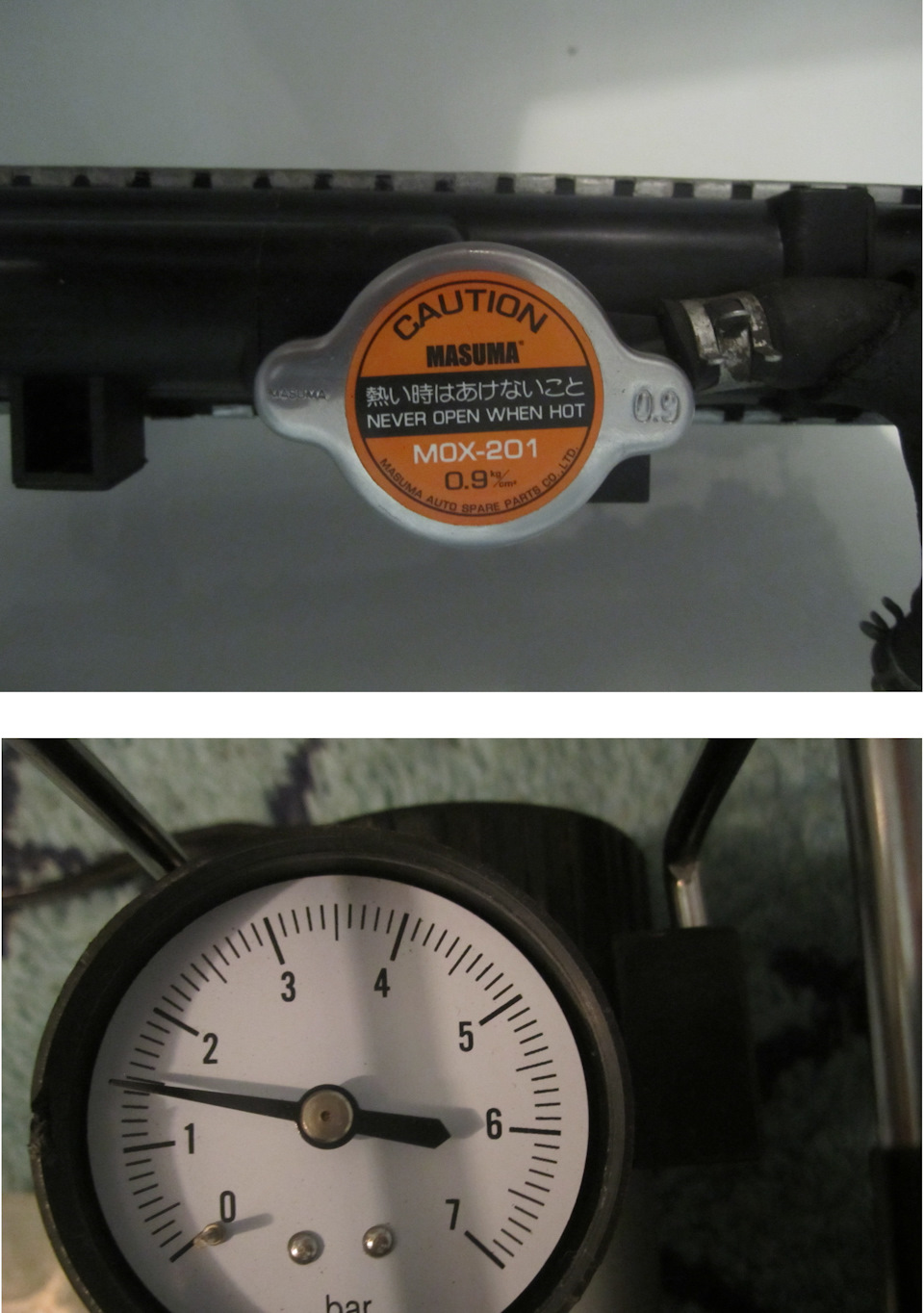

После этого вроде всё стало держать нормально. Решил немного испытать радиатор давлением. Так как клапан на 0,9 Бар, давления больше там быть не может, решил накачать в радиатор всего 1,5 Бара.

Пролежал под давлением пять минут, вроде держит. Буду пробовать ставить на машину.

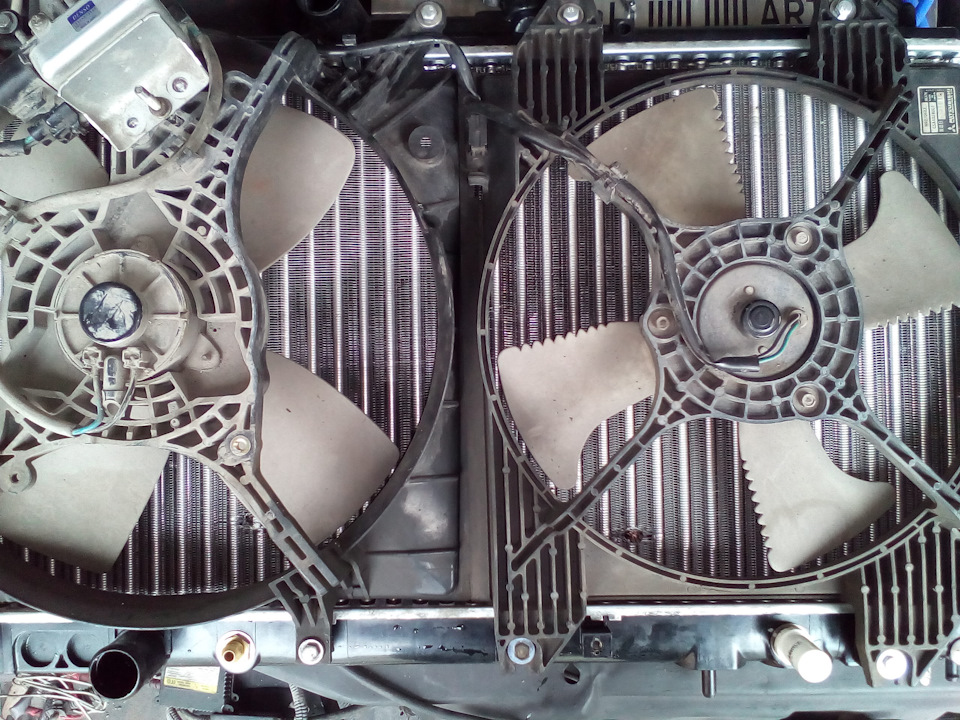

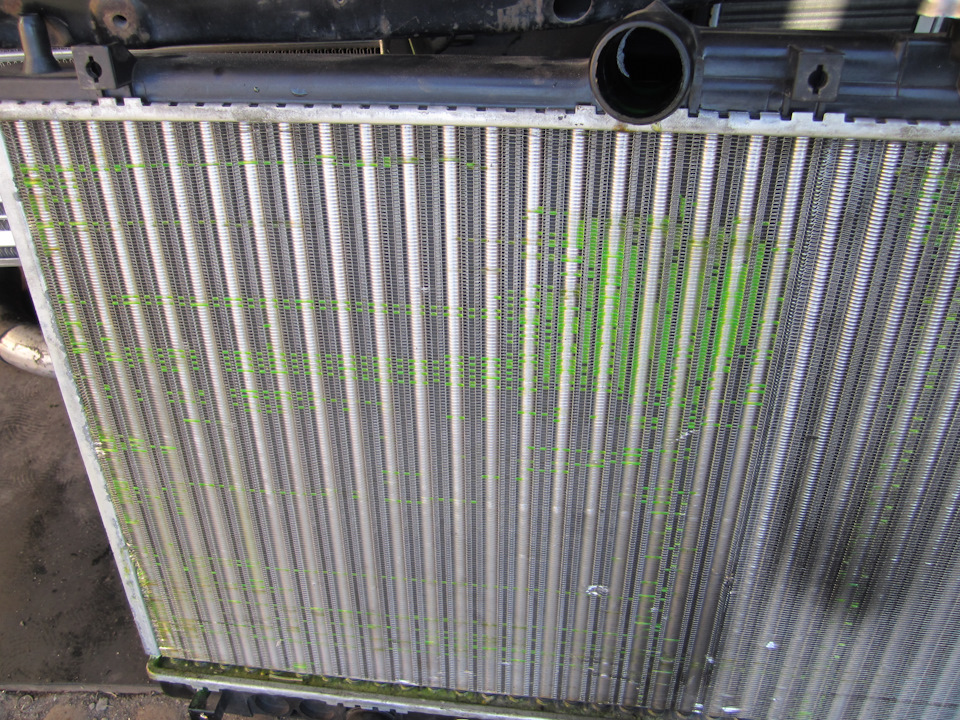

Пришел в гараж, установил на радиатор вентиляторы.

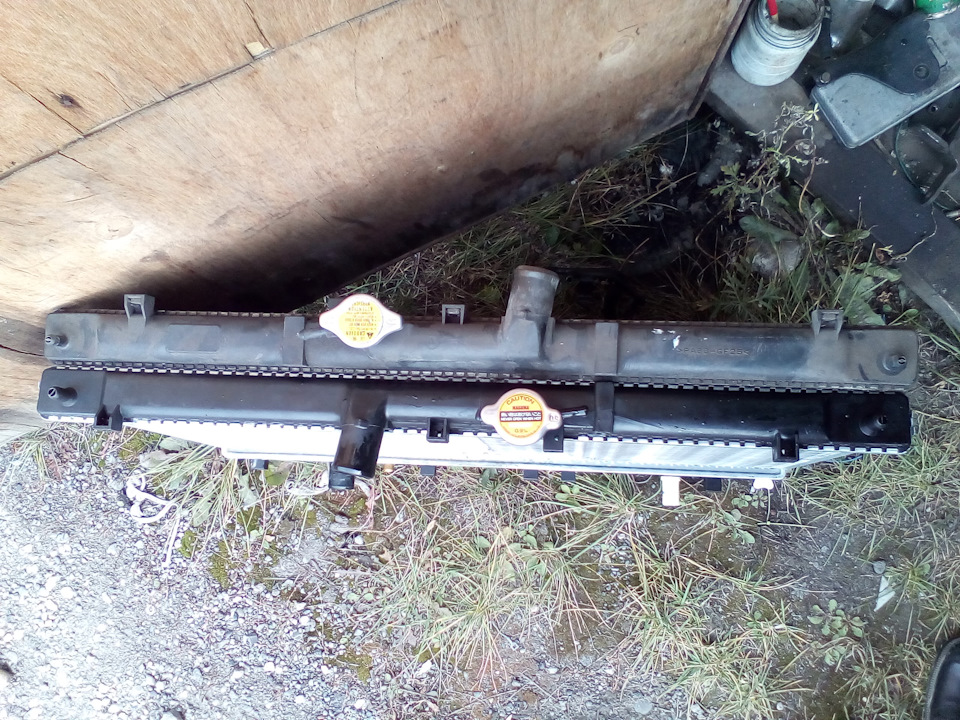

Ещё один вариант на рисовался, можно просто поменять верхний бачок. Размеры бачков у обоих радиаторов одинаковые 42 х 730 мм, за исключением точек креплений. Можно попробовать отогнуть пластины и заменить бачок промазав соединение герметиком.

Установил радиатор на своё место, залил охлаждающую жидкость.

Пока вроде всё нормально, течи не наблюдается.

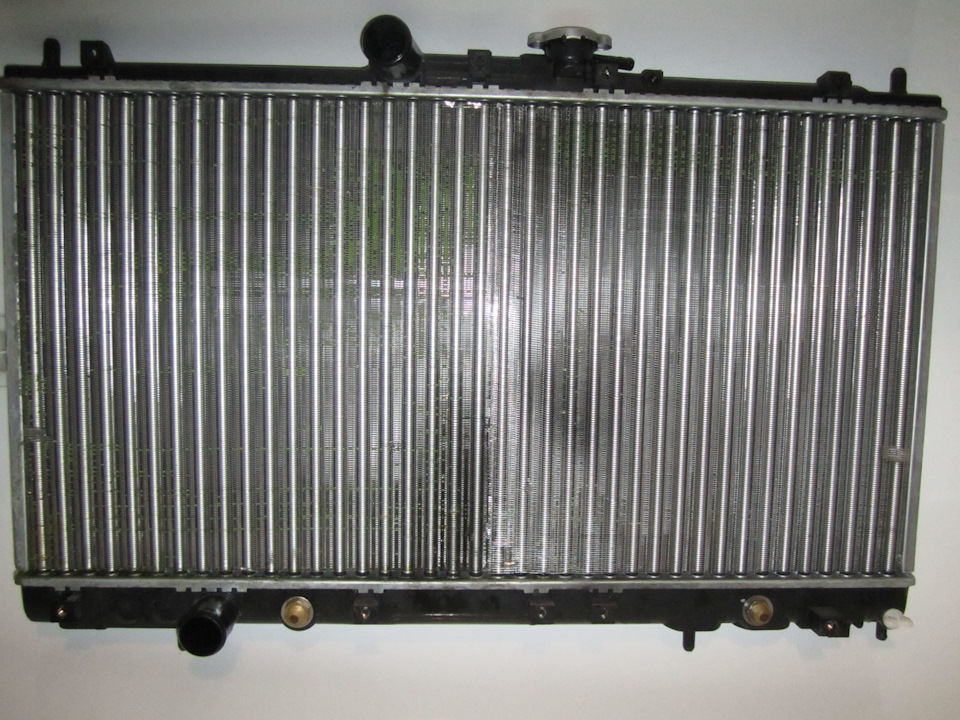

Если не помогло, буду искать новый радиатор.
Всем счастливого пути и доброй дороги.

Замена радиатора системы охлаждения

Радиатор системы охлаждения — наиболее важная деталь системы охлаждения двигателя, замена которого имеют ряд особенностей. Оборудование необходимо для рассеивания тепла, отведенного от мотора охлаждающей жидкостью, в атмосферу.

Начиная с ранних версий устройство устанавливалось на все транспортные средства с ДВС. Оно обеспечивает поддержание нормальной температуры в системе строго в рамках заданного диапазона. Неисправность элемента приведет к тому, что силовой агрегат перегреется сразу после запуска и выйдет из строя. Поэтому ремонт или замена радиатора охлаждения должны выполняться опытными специалистами, знающими конструктивные особенности прибора и технологию проведения операций. Будьте уверены, что на автосервисе MT-AVTO вам обязательно помогут, предоставив гарантию на выполненные работы.

Что нужно знать

Итак, главная задача элемента — отвод тепла от мотора в атмосферу. С этой целью понижается температура вещества, проходящего по каналам устройства. Качественное выполнение поставленной задачи достигается в том числе и правильным месторасположением элемента. Монтаж выполняется спереди автомобиля за радиаторной решеткой. Так обеспечивается интенсивный обдув встречным потоком воздуха во время движения транспортного средства. Данное правило соблюдается даже при монтаже двигателя сзади машины. Отличие — более длинные магистрали системы.

Реже установку производят вдоль боковых стенок. Способ используется в спортивных автомобилях, где предусмотрено наличие двух элементов и специальных воздухозаборников.

Замена радиатора охлаждения двигателя понадобится в случае повреждения одной из его основных запчастей:

• Верхний бачок. Он оборудован горловиной для заливки охладителя, а также патрубком для соединения радиатора с рубашкой охлаждения с помощью резинового шланга.
• Нижний бачок. Емкость имеет кран для слива охлаждающей жидкости, а также патрубок, соединяющий его с насосом.
• Соединение. Она же сердцевина. Бачки соединяются трубками из алюминия или латуни с наваренными на них пластинами. Увеличенная площадь поверхностного охлаждения позволяет эффективнее отводить тепло. Алюминий легче латуни, однако имеет меньший срок эксплуатации, неустойчив к механическим повреждениям, сложнее поддается ремонту.
• Паровой клапан. Он необходим для регулировки давления в радиаторе и повышения температуры закипания охладителя. Также деталь способствует уменьшению испарения жидкости.
• Воздушный клапан. Он отвечает за пропуск воздуха внутрь оборудования, препятствует возникновению избыточного явления. Это необходимо в случае конденсации охлаждающей жидкости после ее закипания и остывания.

Принцип работы системы

Его стоит рассмотреть для понимания роли радиатора в процессе. Контроль корректной работы современных систем обеспечивают специальные датчики, снимающие показания температуры мотора, жидкости, масла и так далее.

Постоянное движение охладителя по малому и большому кругам обеспечивает жидкостный насос. В результате прохода по малому кругу через рубашку охлаждения омываются стенки цилиндров и головки блока силового агрегата. Увеличение температуры вещества заставляет сработать термостат, открывающий ему доступ в большой круг, то есть в радиатор. В нем избыточное тепло отводится в атмосферу. Так удается избежать перегрева и выхода двигателя из строя.

Диагностика и замена радиатора охлаждения

Основными причинами замены являются:

• Загрязнение каналов и сот — причина ухудшения циркуляции ОЖ внутри устройства, отвода тепла в недостаточном количестве.
• Разрушение отдельных блоков приводит к тому, что ОЖ или не может попасть в устройство, или происходит ее утечка.

Точно выявить причину нарушения выполнения функций поможет визуальный осмотр демонтированного оборудования, произведенный опытным мастером автосервиса MT-AVTO.

Ремонт радиатора охлаждения двигателя, у которого грязные соты, заключается в промывке сердцевины водой под давлением. В крайних случаях, когда необходима механическая чистка, устройство разбирают (распаивают).

Нередко верхний/нижний бачок дает течь. Причины: продолжительная эксплуатация, использование ОЖ низкого качества, механические повреждения. Многие автовладельцы предпочитают самостоятельно осуществлять ремонт радиаторов охлаждения автомобилей в случае небольших трещин. Однако даже в этом случае мы настоятельно рекомендуем обратиться на СТО, специалисты которого восстановят целостность устройства без риска причинить ему еще больший вред.

Автосервис MT-AVTO укомплектован современным оборудованием, позволяющим выполнить качественный ремонт радиаторов и системы охлаждения. Опыт мастеров дает возможность объективно оценить состояние устройства, определить рациональные способы ликвидации проблемы и восстановления его работоспособности. Все действия согласовываются с заказчиками во избежание недоразумений во время оплаты услуг. Замена радиатора системы охлаждения осуществляется только тогда, когда устройство не подлежит ремонту.

Мы выполняем ремонт систем транспортных средств различных марок. Записаться на консультацию и предварительную диагностику можно по телефону.

Ремонт радиатора

Системы охлаждения легковых и грузовых автомобилей призваны снизить температуру двигателей внутреннего сгорания. По ним циркулирует охлаждающая жидкость – тосол, антифриз или вовсе дистиллированная вода. Одним из основных элементов систем являются радиаторы. Они выполнены из тонкостенного металла – латуни, меди или алюминия (в современных моделях). Радиаторы охлаждаются встречным потоком воздуха или с помощью вентиляторов. Охлаждённый теплоноситель поступает в двигатель, охлаждает его и нагревается сам, после чего поступает обратно в радиаторы.

Тонкостенные радиаторы нередко выходят из строя. Самая распространённая проблема – образующиеся в результате образования трещин протечки. Задача автомобилиста – отыскать место утечки и ликвидировать неисправность. Существуют следующие способы ремонта:

• Пайка радиаторов охлаждения – здесь применяются специальные припои. Место повреждения зачищается и обезжиривается, на него наносится флюс, после чего протечка запаивается с помощью мощного паяльника;
• Сварка – используется аргоновая электросварка с алюминиевой проволокой, способная качественно заваривать образовавшиеся трещины. Это один из самых надёжных видов ремонта;
• С помощью клея и герметиков – использование специальных клеящих веществ позволяет создавать прочные клеевые швы. Технология обеспечивает надёжно заклеивание даже самых больших трещин. Аналогичным образом используется «холодная сварка» – она применяется для ремонта патрубков, к которым подключаются радиаторы;
• С помощью клея и стеклоткани – в данном случае стеклоткань играет роль бандажа, усиливая свойства клея;
• С помощью специальных шпаклёвок – они легко справляются с небольшими трещинами в корпусах радиаторов;
• С помощью присадок, добавляемых в охлаждающую жидкость – присадки достигают труднодоступных трещин и застывают там, герметизируя свищи и трещины металла.

Ремонт радиаторов охлаждения двигателя начинается с осмотра. Необходимо уточнить степень износа, чтобы понять, актуальны ли ремонтные работы. В случае серьёзного износа ремонт заканчивается полной заменой радиатора, что необходимо для надёжной работы системы охлаждения.

Сервис по ремонту радиаторов

Отремонтировать радиатор охлаждения двигателя внутреннего сгорания можно в сети станций технического обслуживания G-Energy Service. В ремонт принимаются медные и алюминиевые радиаторы. Порадуем низкими ценами, высоким качеством ремонтных работ и гарантией на все виды услуг. Запишитесь по контактному телефону или прямо на сайте.

Запишитесь на замену прямо на сайте или по контактному телефону.

Мы осуществляем ремонт радиатора охлаждения в Волжском на автомобилях следующих марок: Audi, BMW, BYD, Cadillac, Chery, Chevrolet, Chrysler, Citroen, Daewoo, Datsun, Dodge, FIAT, Ford, Foton, Geely, Great Wall, Honda, Hover, Hyundai, Infiniti, Jaguar, Kia, Land Rover, Lexus, Lifan, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Opel, Peugeot, Porsche, RANGE ROVER, Renault, SEAT, Skoda, Smart, SsangYong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, ВАЗ, LADA и многих других.

Замена радиатора охлаждения двигателя своими руками

Если в результате эксплуатации транспортного средства вышел из строя радиатор системы охлаждения автомобиля, то устранить неисправность, а равное, провести его замену можно двумя способами.

1 способ. Обратиться за помощью к специалистам. В этом случае вам понадобится две вещи: время и деньги. За качество, работу отвечают специалисты СТО, проводящие ремонт.Они (в большинстве случаев) дают гарантию на свою работу и используют оригинальные комплектующие и узлы.

2 способ. Своими руками выполнить работу.Вам понадобится решить ряд вопросов организационного характера и сделать покупки, в том числе:

• Потратить своё личное время на поиск и покупку нового радиатора;
• время на снятие радиатора и его установку;
• деньги;
• набор инструментов: ключи, головки № 8,10, 13, 17, отвёртки с острым и крестообразным лезвием, плоскогубцы, удлинители, трещоточная рукоятка и или вороток, герметик;
• определиться с местом проведения технического лечения своего автомобиля.

Не помешают знания устройства машины и последовательности выполнения работ.

По какому пути идти, решать вам. Нужно помнить, что экономия не всегда стоит на первом месте, тем более, если речь идёт о средстве передвижения – автомобиле!

Как устроена и по какому принципу работает система охлаждения силового агрегата

Радиатор – это два бака, соединённые между собой патрубками. По ним циркулирует техническая жидкость. Она охлаждается при помощи вентилятора силового агрегата. Процесс охлаждения препятствует повышению t0 режима.

Для жидкости в современных автомобилях используются расширительные бачки, изготовленные из пластмассы. К сожалению, они подвержены деформации в результате механических повреждений, трескаются со временем. В результате жидкость просачивается через трещины бачка.

Недолговечны и трубки, которые со временем приходят в негодность. По ним также вытекает охлаждающая жидкость. Её уменьшение приводит к перегреву мотора, который может получить серьёзные повреждения.

В результате перегрева деформируется вставка предохранителя, изготовленная из пластмассы. Как результат потребуется замена плавкого предохранителя.

Замена радиаторов своими силами

Первоначальные действия предполагают остановку двигателя до его полного остывания. Затем снимается пробка с расширительного бачка, через сливную пробку сливается тосол или антифриз.

Далее, выполняется снятие радиатора с вентилятором охлаждения. Для этого снимаем разъём питания силового агрегата электрического вентилятора. Ослабляем и откручиваем хомуты, соединительные патрубки, контактирующие с радиатором.

После этого можно перейти к снятию пластины, которая удерживает радиатор. Затем наклонить его в сторону силового агрегата и извлечь с установленного места.

Установка радиаторов предполагает обратный порядок действий. После монтажа следует наполнить расширительный бачок новым тосолом. Запустить мотор и проверить его работу. Уделить внимание работе системы охлаждения. Убедиться, что в бачке тосол не закипает.

Замена радиатора охлаждения предполагает соблюдение техники безопасности и соблюдение инструкций производителя.

Основные проблемы выхода из строя радиатора

Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:

• дорожно-транспортные происшествия;
• механические повреждения элемента: камни, песок, гравий, посторонние предметны;
• уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
• механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
• ослабление соединений металлических и пластиковых частей;
• естественное старение металла.

Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.

Признаки неисправности и возможные решения проблемы

Возьмите на заметку. Сразу не грешите на радиатор. Ведь система охлаждения – это сложная составляющая, в которой много уязвимых мест.

Возвращаясь к проблеме радиатора, отметим, что при его протекании причиной может послужить высокое давление в системе.
Рекомендуем обращаться за помощью к специалистам СТО. Так как самостоятельный ремонт в гараже: заливка эпоксидной смолой без тщательной подготовки (зачистке) и обезжириванию неизбежно приведёт к повторению проблемы протекания.

Недостаточно быстро, или вовсе не остывает антифриз. На проблему указывают горячие патрубки вверху и внизу.
В этом случае потребуется чистка или промывка радиатора. Возможно, что его поверхность запылилась или забита тополиным пухом, листьями.

Внизу и вверху радиатор не греется: холодный. Причина кроется в том, что горячий антифриз не проходит по засорённым трубкам и контуру радиатора. Следовательно, не охлаждает верхнюю и нижнюю часть.

Неисправность крышки радиатора или расширительного бачка. Потребуется замена этих элементов. Можно самостоятельно подрезать пружины.

Ещё одной проблемой может быть выход из строя термостата, помпы или датчиков. Рекомендуется уделить особое внимание именно термостату.

При прогреве двигателя до рабочей t0 стрелка датчика стоит на месте. Советуем обратиться за помощью к специалистам СТО.

К сведению авто/владельцев. Если антифриз вытекает, как песок сквозь пальцы, прекратите движение и вызовите техпомощь.

При небольших отклонениях объёма антифриза можно долить дистиллированную воду и продолжить движение в направлении СТО.

Специалисты рекомендуют

Уменьшить вероятность преждевременного выхода из строя радиатора системы охлаждения двигателя можно, соблюдая график прохождения ТО. Рекомендуемый интервал замены прописан изготовителем.

Охлаждающую жидкость следует менять после пробега 80 тыс. км. Регулярный процесс замены обеспечит удаление накипи и ржавчины, которые блокируют свободную циркуляцию охлаждающей жидкости.

Рекомендуется при замене вышедшего из строя радиатора одновременно поменять термостат и патрубки радиатора.

Важно не забывать, что промывка всей системы – это обязательное условие, при котором удаляется вся грязь и остатки старой жидкости.

Используйте при низких t0 антифриз, не пользуйтесь водой. Иначе автомобиль может не завестись, а вода замёрзнуть. При этом некоторые детали выходят из строя или лопаются. В результате ремонт радиаторов неизбежен.

Замена радиатора печки

Эта проблема не распространённая. Но когда выходит из строя радиатор отопителя, проблем не избежать. Он устанавливается в некоторых автомобилях внутри приборной панели («спасибо» конструкторам).

Вопрос можно решить двумя способами:

• обратиться на СТО;
• своими силами заменить радиатор печки.

Во втором варианте подойдёт замена радиатора печки без снятия панели. Для этого необходимо отсоединить минусовую клемму. Снять кожух руля, открутив 4 болта крепления.

Снять накладки педалей. Затем, утопив педаль газа до упора, открутить крепление тормоза. Далее, заняться патрубками радиатора отопителя: отсоединить их. Отодвинув нижнюю часть панели снять радиатор. При этом придётся изрядно попотеть.

Сборка проводится в обратной последовательности. Чтобы при монтаже ни возникло проблем нужно укоротить патрубки примерно на 20 мм.

Существует и другой способ решения возникшей проблемы. Но это более трудоёмкий способ, связанный с демонтажем панели приборов, радиатора отопления и отводом ЭБУ.

Сборка осуществляется в обратной последовательности. Но самостоятельно с этой задачей вряд ли справиться. Это проблема для мастеров СТО.

В заключение

Как видим, на некоторых автомобилях возможно, самостоятельное решение возникших проблем. Снятие и установка радиаторов потребует от вас элементарных знаний устройства автомобиля и «дружбы» с инструментами.

Советуем обратить внимание на безопасность выполнения работ и соблюдение рекомендаций производителя. Для большей уверенности в своих силах можно полистать литературу или в интернете ознакомиться с видеоматериалами.
Удачи вам, дорогие единомышленники!

Ремонт радиаторов

Ремонт радиаторов может требоваться для автомобиля любой марки, независимо от года выпуска. Это элемент является частью системы охлаждения и принимает непосредственное участие в охлаждении двигателя и основных агрегатов.

Ремонт радиаторов охлаждения должен проводиться в случае возникновения первых признаков его исправной работы. Особенно важно следить за состоянием работы охлаждения в жаркое время, когда двигатель подвергается сильному воздействию высоких температур.

Что произойдет, если ездить на авто с поврежденным радиатором

Ремонт радиаторов должен проводиться в обязательном порядке при возникновении первых признаков неисправности. На различных форумах и автомобильных порталах можно найти реальные отзывы тех, кто вынужден был проехать от 10 километров на полностью неисправном радиаторе.

Ремонт радиаторов охлаждения — это необходимо, так как в ином случае даже при наличии небольшой трещины в системе двигатель машины не будет охлаждаться должным способом. Перегрев может наступить даже зимой при езде по городу.

Какие второстепенные поломки могут возникнуть при езде с неисправным радиатором

Если не проводить вовремя ремонт радиаторов при их неисправности, то это может привести к следующим негативным последствиям:

• Головка блока цилиндра при высокой температуре повреждается механически, что нарушает ее геометрические показатели;
• В ГБЦ возникают трещины;
• Возможен разрыв поршней или коленвала (если двигатель проработает при температуре от 140 градусов по Цельсию более часа);
• Прогорают клапаны и прокладки.

Чтобы всего этого избежать, необходимо вовремя проводить ремонт радиаторов автомобилей. Также рекомендовано осуществлять периодическую диагностику.

Почему радиатор может выйти из строя

Ремонт радиаторов авто может требоваться по следующим причинам:

• Механическое повреждение (камень с дороги пробил небольшую щель в системе);
• Патрубки засорились мусором;
• Вентилятор радиатора механически повредился.

Ремонт радиаторов в Омске от нашей квалифицированной команды позволит владельцу автомобиля исправить любые из этих причин неисправности.

Как правильно определить его поломку

Заметить проблемы в работе охлаждающей системы относительно просто. Во-первых, следует насторожиться, если датчик температуры стал постоянно подниматься и приближаться к отметке в 100 градусов по Цельсию. Прежде чем проводить ремонт радиатора, следует проверить целостность других элементов охлаждения (наличие антифриза).

Если во время езды из-под капота резко повалил пар, то это явный признак перегрева или пробоя радиатора (если антифриз из трещины начнет выливаться и попадать на горячий двигатель). Все эти признаки косвенно связаны с качеством охлаждения двигателя — контролируйте датчик температуры.

Список работ, которые проводятся для ремонта

Какие работы проводят наши мастера для ремонта радиатора:

• Снимается система, проверяются и очищаются патрубки (при необходимости меняются);
• Проверяются датчики температуры;
• Заделывание трещин с помощью эпоксидной смолы (клея) или холодной сварки;
• Установка системы и проверка;
• Выполнение других работ при необходимости.

Важность обращения в специализированный сервисный центр

Ремонт радиаторов в Омске от нашей команды доступен для каждого владельца автомобиля, независимо от года выпуска или марки. Мы предоставляем гарантию на качество работы охлаждающей системы.

Ремонт радиаторов автомобилей должен проводиться только в специализированном сервисном центре из-за необходимости наличия сложного оборудования.

Запайка радиатора или замена многих составных деталей требует также и квалификации сотрудников. Вы можете записать в наш сервис, где проводится ремонт радиаторов охлаждения в Омске по лояльной цене.

Остались вопросы? Позвоните нам:

• +7 (3812) 44-66-88 — ул. 13 северная, 157a
• +7 (3812) 44-66-77 — ул. Панфилова, 1a
• +7 (3812) 44-66-99 — ул. Ватутина, 17
• +7 (3812) 44-66-88 — ул. 4-я Кордная, 42
• +7 (3812) 44-66-88 — ул. Машиностроительная, 58
• +7 (3812) 44-66-88 — ул. Нефтезаводская, 41/7
• +7 (3812) 44-66-88 — ул. Королева, 5

Мы подробно проконсультируем Вас об услуге и стоимости работ для Вашего автомобиля.
Либо заполните простую форму обратной связи, мы свяжемся с Вами в кратчайшие сроки и подробно ответим Вам на все вопросы о техническом обслуживании Вашего автомобиля:

Записаться в техцентр или узнать подробности можно по телефону — +7 (3812) 44-66-88

Как самостоятельно заменить радиатор двигателя

Радиатор охлаждения двигателя – это устройство для рассеивания тепла. Элементы в автомобиле отличаются по конструкции. Двигатель неспособен долгое время эксплуатироваться без радиатора, поэтому надо знать, как проводится замена радиатора охлаждения двигателя, изучить инструкцию по его замене.

Инструкция по замене

В процессе замены радиатора охлаждения надо придерживаться инструкции:

• Слив антифриза.
• Отсоединения патрубков.
• Снятия крепежей.
• Отсоединение шлангов.
• Снятие опор.
• Высвободить кабель питания.
• Изъятие запчасти.
• Изъятие старого радиатора.
• Установка новой модели.

Возможные проблемы после замены радиатора охлаждения двигателя

После замены радиатора иногда появляются проблемы. Они могут быть связаны с неверными действиями мастера. Также учитываются особенности детали. При использовании неоригинальных запчастей возрастает риск сбоев.

• повышенная вибрация;
• перегрев двигателя;
• протечка охлаждающей жидкости.

При обнаружении вышеуказанных неисправностей необходимо сдать авто на осмотр, или произвести самостоятельную диагностику.

Перегрев двигателя после замены радиатора

Если после замены радиатора охлаждения греется двигатель, мастера дают однозначный совет. Чаще всего проблема заключается в крыльчатке. При использовании некачественных китайских запчастей лопасти попросту стопорятся.

Для вращения элемента необходимо определённое давление, которое создаёт помпа. Когда крыльчатка стопорится, элемент работает вхолостую.

• срыв ремня;
• проблема насоса;
• обрыв крепления.

Если насос неисправен, охлаждающая жидкость не циркулирует. Через некоторое время цилиндры двигателя греются и всё кипит. Намного реже ломается термостат, который должен регулировать температуру. Если термостат даёт сбой, перегрев двигателя гарантирован.

Правильная замена радиатора на примере модели ВАЗ 2114

Прежде чем заменить радиатор охлаждения в авто ВАЗ 2114, необходимо убедиться в том, что он неисправен, иногда признаки налицо. Заглянув под капот, видно, что в патрубке подтекает жидкость. Если охлаждающее вещество капает, не получится отделаться обычной изоляцией. Также водителей настораживает перегрев двигателя.

Алгоритм работы по замене радиатора:

1. Слив жидкости.
2. Снятие воздушного фильтра.
3. Отвинчивание верхних болтов.
4. Удерживание вентилятора.
5. Снятие защиты картера.
6. Откручивание гаек.
7. Отведение прижимной пластины.
8. Снятие вентилятора.
9. Высвобождение радиатора.

Для работы потребуется набор ключей, молоток, смазка. Поскольку необходимо работать с крепежными элементами, часто они не поддаются, приходится их подбивать и зачищать. Далее для замены радиатора охлаждения двигателя важно обратить внимание на верхние болты, которые фиксируются по сторонам. Они на вентиляторе чаще всего крепятся через шайбу.

Чтобы не повредить патрубки, лучше заранее отсоединить их. У элементов используется винтовое соединение, поэтому трубки проворачиваются против часовой стрелки. Удерживая их за кольцо, необходимо удерживать трубку. В противном случае легко сорвать резьбу.

Установка радиатора будет невозможна, поскольку кроме вентилятора придётся менять шланги. Если патрубок не поддаётся, необходимо пошевелить вентилятор. Когда данный план не помогает, пригодится ранее подготовленная смазка.

Добавив пару капель на заднюю стенку радиатора, получится высвободить трубки. После этого открывается доступ к нижним болтам, которые находятся с левой и с правой стороны. Гайки должны освобождаться постепенно и не до конца.

Необходимо убедиться в том, что вентилятор не удерживается. Когда болты сняты, легко отвести в сторону прижимную пластину. Чтобы поднять радиатор охлаждения двигателя, его надо немного наклонить в сторону мотора.

Замена радиатора охлаждения двигателя на примере Lancer 9

У авто Lancer 9 больным местом является радиатор охлаждения. Водители знают, что стандартные крепежи никуда не годятся и часто специалисты припаивают дополнительную планку. Если остро встал вопрос замены радиатора двигателя, стоит придерживаться инструкции:

1. Высвобождение клипс.
2. Снятие воздухозаборника.
3. Отведение блока управления.
4. Снятие патрубка.
5. Слив антифриза.
6. Откручивание верхних болтов.
7. Высвобождение нижних крепежей.
8. Снятие радиатора.

Если говорить подробнее, важнее всего высвободить клипсы воздухозаборника. Они плотно прилегают к корпусу, их необходимо чем-то поддеть. Для этого подойдет ключ либо отвёртка. Если ржавчины нет, получится снять воздухозаборник. Поскольку блок управления вентилятора находится под радиатором, его придётся отвести в сторону.

Чтобы заменить вентилятор, отсоединяются патрубки от расширительного бачка. Начинать необходимо с верхних трубок и далее продвигаться к днищу. После процедуры удастся слить антифриз. Следующим шагом высвобождается верхнее крепление, которое удерживает радиатор. После замены детали необходимо повторить процедуру в обратном порядке.

Замена радиатора охлаждения

Рассчитано на основе отзывов, полученных на СТО и на сайте.

Список услуг, доступных для автомобиля

Понадобятся следующие запчасти

Указанные цены являются ориентировочными. Уточняйте цены в разделе «Расчет стоимости работ» или у оператора call-центра +7 (812) 240-47-47.

Когда и зачем менять радиатор охлаждения?

Система охлаждения – это одна из важнейших систем автомобиля. В процессе работы ДВС выделяет огромное количество тепла, поэтому в устройстве машины обязательно есть охлаждающая система. Обеспечение рабочей температуры двигателя это одна из самых важных задач, которые могут требоваться этой системы. При перегреве двигателя есть очень большая вероятность выхода из строя всего двигателя целиком, а это капитальный ремонт и очень большие затраты. Основная деталь системы охлаждения – радиатор. Если он выходит из строя, к сожалению, выходит из строя вся система.

Есть два явных признака неисправности радиатора охлаждения:

• ДВС очень быстро нагревается;
• охлаждающая жидкость закипает во время работы двигателя.

Поломка радиатора – это всегда неприятно и всегда связано с простоем автомобиля. Зачастую ремонт радиатора неоправданно дорогое занятие. Это сложный процесс, который требует от мастера очень высокой квалификации и опыта – ведь никому не хочется ремонтировать запчасть каждые полгода, к чему может привести некачественный ремонт. Поэтому самым простым выходом при поломке радиатора является его замена на оригинальную запчасть или аналог. Существуют варианты исполнения радиаторов в меди и алюминии. Мнения по поводу того, какой из них лучше, расходятся — медное изделие обладает лучшей теплопроводностью, а алюминиевый радиатор охлаждения весит меньше и обходится покупателям несколько дешевле, но его нельзя паять.

К ремонту радиатора охлаждения, помимо естественного износа, могут привести следующие причины:

• попадание машины в ДТП;
• попадание в радиатор мусора, забивающего его;
• оседание пыли на внутренних поверхностях радиатора;
• воздействие внешней среды.

Мастера СТО СТАЙЕР всегда проводят ремонт радиаторов охлаждения с высоким качеством и неизменным профессионализмом. Этот тип работ проводится в наших мастерских уже больше двадцати лет, и опыт, накопленный за эти годы, ведет только к качественно выполненным заказам.

Как отремонтировать радиатор охлаждения двигателя: видео

Рано или поздно каждый автовладелец может столкнуться с проблемой утечки охлаждающей жидкости. Источником чаще всего является радиатор охлаждения двигателя. Не знаете, как отремонтировать потекший радиатор? Считается, что если он сделан из алюминия, выход только один — замена новым. Так ли это, и какие существуют методы ремонта — можно узнать из предлагаемой статьи.

Устройство прибора

Прежде чем рассматривать способы восстановления поврежденного прибора, следует немного рассказать об его устройстве. Конструкция радиатора представляет собой два бачка, соединенных между собой рядом трубок, по которым проходит охлаждающая жидкость (ОЖ). Расположение бачков бывает как горизонтальным, так и вертикальным. Охладительные трубки в сечении могут быть круглыми или сплющенными.

Для увеличения охлаждающей поверхности служат плоские пластины или петлеобразные ленты, заполняющие все пространство между бачками. Теплоотдача пластинчатых радиаторов хуже, чем ленточных, поэтому они в последнее время применяются реже. Материалом служит медь, латунь или алюминий, который сегодня используется наиболее часто.

Из-за большей, чем у латуни или меди, теплопроводности алюминиевые трубки выполняют более широкими, что повышает прочность изделия.

Конструктивно изделие выполняется как цельнопаяным, так и составным (сборным). В сборных приборах присутствует большое количество стыков, снижающих жесткость конструкции и являющихся очагом возникновения окислов. Бачки составных радиаторов изготавливают иногда из пластмассы. Надежность, долговечность и теплоотдача паяных радиаторов выше.

Почему текут радиаторы

Не будет преувеличением сказать, что радиатор играет центральную роль в системе охлаждения автомобильного двигателя. Пока он исправен, большинство водителей даже забывают о его существовании. А ведь условия, в которых работает этот прибор, далеко не тепличные.

Радиатор, кроме того, что подвержен постоянным колебаниям температуры, особенно в зимнее время, так еще воспринимает на себя все удары стихии: воздействие химических реагентов с дорожного полотна, атаки насекомых, бомбардировка камнями от колес встречных автомобилей, наконец, уколы сухих веток при езде по лесной дороге.

Неудивительно, что в один прекрасный день может возникнуть утечка. Заметно это будет по уменьшению уровня ОЖ в расширительном бачке. Что может быть причиной? В основном к ней приводят неисправности системы охлаждения двигателя:

• механическое повреждение бачка или охлаждающих трубок в результате внешнего воздействия (ДТП, наезд на острый предмет, неосторожное обращение при обслуживании моторного агрегата);
• трещины на патрубках из-за естественного износа или в результате повышенного давления в системе (закис предохранительный клапан заливной горловины, прорыв раскаленных газов через пробитую прокладку головки блока, перегрев двигателя);
• ослабление зажимных хомутов на патрубках подвода и отвода ОЖ;
• негерметичность прокладки между бачком и расширителем (на совмещенных конструкциях).

Подготовка к ремонту

Итак, неожиданное все-таки случилось. В результате происшествия или естественным путем радиатор потек. Как говорил один отечественный политик: «Никогда этого не было, и вот опять!» Теперь нужно принимать какие-то меры, иначе может потребоваться ремонт системы охлаждения двигателя.

В первую очередь необходимо извлечь агрегат из моторного отсека. Для этого сначала сливают из системы антифриз в подставленные емкости. Для этого открывают все сливные пробки, имеющиеся на блоке и нижнем бачке охладительного устройства, или снимают резиновый шланг с нижнего патрубка.

Заливные крышки радиатора и расширительного бачка при этом должны быть открыты. Перед снятием вентилятора охлаждения двигателя отсоединяют все шланги и электрические разъемы.

После выполнения этих операций отвинчивают крепеж и вынимают аппарат. Визуально оценивают его состояние. Когда радиатор в результате происшествия скорее мертв, безусловно, требуется приобретение нового прибора. Если повреждения незначительны, радиатор можно восстановить.

При наличии гаража и минимальных навыков обращения с паяльником ремонт радиатора охлаждения двигателя можно выполнить своими руками. Перед началом ремонта необходимо произвести внешнюю чистку и мойку радиатора от насекомых, грязи, частиц мусора, жировых и масляных отложений. Для этого сначала нужно очистить воздушные промежутки тонкой деревянной палочкой, после чего продуть их сжатым воздухом и промыть струей воды.

Чтобы определить место повреждения, следует заткнуть все подводы и погрузить радиатор в емкость с водой. Для большей надежности можно подкачивать внутрь корпуса воздух через одно из отверстий. После того, как будет выявлен поврежденный участок, его нужно подготовить к ремонту: зачистить поверхность металла стальной щеткой и обезжирить растворителем или бензином.

Методы восстановления

Лекарства для внутреннего применения

В продаже имеются различные средства для лечения небольших трещин и отверстий в системе охлаждения, называемые по-разному: жидкий герметик, порошковый восстановитель трещин, жидкость для ремонта радиатора. Принцип их действия заключается в том, что, будучи залиты в ОЖ, они растворяются в ней и выходят наружу в местах протечки, где и полимеризуются.

Эксперты подтверждают, что микротрещины и небольшие повреждения затягиваются в течение 2 — 10 минут. Однако эти средства могут привести к закупориванию узких каналов в радиаторе и других элементах системы охлаждения. Поэтому их можно рассматривать только как временную меру, чтобы добраться до гаража или ремонтного сервиса. А после ремонта или замены радиатора систему охлаждения необходимо промыть.

Предостережение: не следует использовать народные средства вроде разбухающего в воде горчичного порошка, который после ремонта будет очень трудно вымыть полностью.

Холодная сварка

Достаточно эффективным и в то же время не требующим особых навыков методом ремонта является так называемая «холодная сварка». Она представляет собой двухкомпонентный клей, способом приготовления несколько напоминающий знакомую многим «эпоксидку». В отличие от нее, этот состав имеет консистенцию пластилина и более удобен при употреблении. Существуют как целевые составы (для склеивания металла, сантехники, пластика), так и универсальные.

Есть холодная сварка специально для ремонта радиатора системы охлаждения. Упаковка содержит два брикета. Как взрыв атомной бомбы происходит после того как соединятся две части ядерного заряда, так и этот клей начинает затвердевать только после соединения обоих компонентов.

Для этого их нужно сложить вместе и тщательно размять пальцами в течение 3 — 5 минут, чтобы они перемешались между собой. После этого пластичный состав втирают с помощью любого подручного инструмента на поврежденное место.

Затвердевает клей через несколько часов. Важное качество холодной сварки в том, что она хорошо держится даже при большой толщине клея. Прочность шва сравнима с прочностью склеиваемого материала. Однако долговечность ремонтной заделки не отличается стабильностью (клей склонен к растрескиванию). Восстановленный радиатор может прослужить несколько лет, а может и месяц.

Эпоксидный клей

Другой вид композиционного клеящего состава, который также образуется из двух составных элементов: эпоксидной смолы и отвердителя. От холодной сварки отличается более жидкой консистенцией. При смешивании компонентов необходимо выдерживать пропорцию, указанную на упаковке. После перемешивания поврежденное место заливают полученным раствором. Для большей прочности в клеевой слой иногда утапливают обрезок стеклоткани или крепкого холста.

Эпоксидный клей заделает повреждение более герметично, да и прочность его выше, чем у холодной сварки. Если вы не владеете навыками пайки, тем более алюминиевых деталей, использование «эпоксидки», пожалуй, наиболее подходящий метод ремонта, а для пластиковых бачков — единственно возможный. Недостаток заключается в том, что приготовление состава — более трудоемкое, грязное и вредное для здоровья занятие.

Внимание: при использовании эпоксидного клея необходимо защищать органы дыхания, зрения и кожу, поскольку смола является токсичным элементом. Работы производить только на открытом воздухе.

Пайка

Наиболее качественный ремонт производится с использованием пайки. Паяние латунного или медного радиатора не представляет особых трудностей. Почти каждый мужчина хоть раз в жизни брал в руки паяльник, чтобы соединить отвалившийся или перегоревший провод. Разница заключается разве что в размерах изделия.

Чтобы прогреть место пайки, следует использовать электрический паяльник мощностью не менее 250 Вт или медный, который нужно нагревать с помощью паяльной лампы или газовой горелки. Для растворения припойных оксидов используется традиционная канифоль. Запаивать трещины или прохудившиеся трубки можно посредством обычного свинцово-оловянного припоя. Если трубка имеет повреждение значительной длины, ее целесообразно заглушить и пропаять с двух сторон.

Для восстановления треснувших штуцеров или массивных силовых элементов требуется тугоплавкий припой (медно-фосфорный или латунный). В этом случае требуется температура от 500 до 1000°C, которую можно достичь только с помощью газовой горелки или автогена.

Что касается пайки алюминиевых радиаторов, то она вполне возможна, однако сопряжена с некоторыми затруднениями. Дело в том, что поверхность алюминия всегда покрыта тонкой пленкой оксида алюминия Al2O3, которая после удаления тут же образуется снова.

Тем не менее, изделия из алюминия можно не только варить в среде аргона, но и паять. Для этого используют несколько способов пайки. В рамках этой статьи не представляется возможным привести их подробное описание. Ниже приводятся только некоторые методы:

• Под слоем специального флюса для пайки алюминия (Ф-59а, Ф-61А, Ф-64).
• Под слоем железно-канифольного флюса самостоятельного приготовления. Для его приготовления берут железные опилки и канифоль в соотношении 1:2 и приготавливают смесь в чугунном тигеле.
• С использованием паяльной кислоты и сплавов на основе олова, цинка, меди и висмута. В качестве примера предлагаются 3 рецепта: цинк — олово (2:8), медь — олово (1:99), висмут — олово (1:30).
• В качестве флюса используют самодельные плавни на базе хлористых калия и лития, криолита, сернокислого натрия, а также поваренной соли. Пайку производят под слоем плавня оловянно-свинцово-висмутовыми припоями ПОСВ 33 или ПОСВ 50.

Перед установкой отремонтированного радиатора на место следует проверить его на герметичность тем же способом, что и при поиске места повреждения. Прежде чем подключать к радиатору все коммуникации, следует убедиться — не сделать ли ремонт вентилятора охлаждения.

Как следует из статьи, объем предстоящих работ по ремонту радиатора может варьироваться в широких пределах. Прежде чем ввязываться в эту авантюру, следует трезво оценить свой потенциал. Своими руками целесообразно устранять лишь незначительные повреждения. В остальных случаях стоит прибегнуть к помощи ремонтной мастерской или знакомого специалиста.

Разборка радиатора охлаждения двигателя

Срочный ремонт радиаторов любой сложности систем охлаждения, отопления и кондиционера, в т. ч. ремонт масляных радиаторов, интеркулеров и испарителей. Мы ремонтируем радиаторы грузовых и легковых автомобилей, коммерческих (автобусы и др.), а также строительной техники (экскаваторов, бульдозеров, погрузчиков и др.). Кроме того мы проводим работы по ремонту промышленных радиаторов, климатических установок зданий, спецтехники — и мотоциклов.

В нашей мастерской ремонт радиатора автомобиля составляет не более 2 часов. Мы ремонтируем, как алюминиевые, так и медные или латунные радиаторы, восстанавливаем пластиковые банки (крышки) радиаторов — альтернатива изготовлению металлических банок, выполняем частичную замену поврежденных трубок или всей сердцевины (соты – алюминиевые или медно — латунные).

Стандартные работы — ремонт радиаторов охлаждения — приведены в рубрике ремонт радиатора

Мы используем специализированное оборудование, свои ноу-хау и опыт ведущих зарубежных фирм. Разборка /сборка радиаторов на составляющие осуществляется по технологии, соответствующей заводским требованиям.

Радиатор, после ремонта, проверяется на герметичность на специальном стенде. Снятие/ установка / замена радиаторов – при необходимости. Исправим чужие ошибки с гарантией!

Фотографии наших работ: ремонт автомобильных радиаторов, пайка радиатора, изготовления металлических бачков радиаторов, ремонт радиаторов кондиционера, восстановление отломанных патрубков у радиатора автомобиля, сварка радиатора печки и т. д., можно посмотреть в галерее!

Владельцы автомобилей с правым рулем, купив аналогичный радиатор (охлаждения, отопления и т. д.) от европейского автомобиля, могут переделать у нас радиатор под свой автомобиль. В случае, если радиатор невозможно восстановить, купить новый или бу, мы сможем изготовить новый по образцу, в т. ч. изготовить металлические бачки радиаторов взамен пластмассовых.

Работаем без предоплаты! Цена на ремонт радиаторов смотрите в прайс-листе. Максимальная стоимость на ремонт радиаторов составляет не более 30% от стоимости нового.

Все работы выполняют квалифицированные специалисты (инженеры — конструкторы) с большим опытом работы.

Гарантия на ремонт радиатора 1 год.

Постоянным клиентам на ремонт радиаторов скидки от 5% до 25%.

Часто задаваемые вопросы по ремонту радиаторов:

1. Что делать, если обнаружилась течь радиатора по стыку пластикового бачка?

— На автомобилях такая неисправность — «детская болячка», и после ремонта радиатор служит еще не один год. Ремонт длиться всего 1- 2 часа.

2. Правда ли, что трещины и проломы в пластиковых бачках радиаторов не поддаются надежному ремонту и выход один — замена поврежденного пластмассового бачка на металлический?

— В нашей мастерской используется технология по восстановлению пластика радиатора, применяемая на западе более 50 лет. К нам приезжают по рекомендации клиенты, друзья или знакомые которых ремонтировались у нас более 5 лет назад.
Менять поврежденный пластмассовый бачок радиатора на металлический мы рекомендуем в следующих случаях: а) мощность двигателя превышает 200 л. с., а сердцевина радиатора в отличном состоянии и не потечет в ближайший месяц! Т.к., радиатор производиться методом спекания, а от нагрева по корням трубок происходит разрушения этих соединений — частичное, либо полное. б) стоимость радиатора в несколько раз выше стоимости металлического бачка. в) у Вас редкое авто, к которому невозможно купить радиатор

3. Говорят, что поврежденные тонкостенные алюминиевые трубки радиаторов охлаждения вырубают и глушат. А можно ли их отремонтировать?

— В нашей мастерской с 1998 года мы используем технологию — пайка алюминия, которая позволяет восстанавливать любые тонкостенные алюминиевые трубки, сохраняя их прежнюю работоспособность.
