Снятие, разборка и ремонт переднего амортизатора

Снятие, разборка и ремонт переднего амортизатора

Амортизаторная стойка передняя: 1 — телескопическая стойка; 2 — пружина; 3 — буфер хода сжатия с защитным чехлом; 4 — гайка крепления стойки к кузову; 5 — опорная шайба; 6 — гайка крепления верхней опоры; 7 — верхняя опора стойки; 8 — подшипник верхней опоры; 9 — верхняя чашка пружины;

Снятие

Выводим поворотный кулак из проушины кронштейна стойки.
Удерживая стойку от падения, оконча тельно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки.

Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.
При работе со сжатой пружиной следует соблюдать осторожность.
После того как пружина перестанет давить на опорные чашки.

. накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки.

. подшипник верхней опоры.

. и верхнюю чашку пружины.

Снимаем пружину со стяжками.

. буфер хода сжатия с защитным чехлом.

Собираем и устанавливаем стойку в обратной последовательности. Пружину устанавливаем так.

. чтобы ее нижний виток упирался в выступ нижней чашки пружины.
. а верхний виток упирался в подштамповку верхней чашки пружины.

Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах»

МОМЕНТЫ ЗАТЯЖКИ (Н-м)
Гайка верхнего крепления амортизаторной стойки к кузову — 44
Гайка крепления верхней опоры амортизаторной стойки — 62
Гайка болта крепления амортизаторной стойки к поворотному кулаку — 105

О ремонте современных амортизаторов

Амортизатор, или амортизаторная стойка, особенно сложным изделием раньше не являлся, но теперь времена изменились, а вездесущий маркетинг пытается ограничить возможность ремонта любого узла автомобиля. Однако на фоне существенно выросшей стоимости демпферов актуальность их ремонта снова значительно возросла.

Экономический кризис в России и тут успел отметиться, однако не надо думать, что восстановлением узлов и агрегатов занимаются только у нас, эта практика широко распространена во всем мире. Ладно ТНВД или генератор, но неужели восстанавливают и амортизаторы? Возможно, сие кому-то покажется удивительным, но это действительно так, более того, например, в оригинальной программе VAG восстановленные узлы и детали обозначаются буковкой «X» на конце, факт общеизвестный, т.е. клиент, желающий сэкономить, может заказать восстановленные демпферы прямо по официальным каналам. Это, конечно, не наш путь, но возможность такая есть.

Однако стоит начать с самого начала, а именно с возникшей проблемы, а уже потом обрисовывать возможности ее решения. Автопроизводители зачастую говорят одно, поставщики на конвейер другое, но все сходятся в одном — амортизатор, как и любое механическое устройство, имеет свой срок службы. Если говорить о классических схемах без новомодных электронных наворотов, живет демпфер не более 80 000-100 000 км, это предел. Вполне возможно, даже после данного пробега амортизатор останется работоспособен, но лишь частично. В этом «частично» и кроется главная неприятность — у подобных стоек уровень демпфирования может снизиться на 50% и более, а это безопасность управления в пограничных режимах — оно вам надо? Нс стоит воспринимать вышесказанное и как руководство к действию: «Ага, у меня амортизаторы прошли всего 40 тысяч, значит, с ними все нормально». Вовсе не факт — все зависит от того, где, как, в каком темпе и с какой загрузкой ездить. Прикончить подвеску современного автомобиля полностью можно и за тысячу километров, особенно на соответствующих направлениях, — дурацкое дело нехитрое, так что работоспособность демпфирующих элементов необходимо выяснять другими способами.

Самое забавное, что их не так уж и много. Лучший диагностический прибор — это мастер-диагност с 10-летним и выше стажем работы, не участвующий в фирменных маркетинговых программах. То, что амортизаторы вышли или скоро полностью выйдут из строя, определить можно и самому — по поведению машины, ну и, конечно, единственным общепринятым в массах методом: качнуть сначала переднюю, потом заднюю часть автомобиля. Если машина качнулась более одного раза — замена однозначно. Это понятно, но и тут кроется масса нюансов, так что нужен достаточный опыт или диагностический стенд. Лучше, конечно, опыт, поскольку универсальный стенд будет диагностировать нс демпферы отдельно, а подвеску в целом, так что и это не выход. Естественно, существуют и специализированные стенды с тензодатчиками, созданные именно для проверки эффективности демпфирования, но вот беда — дабы испытать амортизаторы, их придется снять с автомобиля. Ладно задние, хотя и это в последнее время стало непросто из-за повсеместного применения многорычажек, с передними дело еще хуже, особенно в случае с типом McPherson, а после установки оных на место придется делать еще и сход-развал, гак что стоимость разборки-сборки-установки с сопутствующими работами вполне может сравниться со стоимостью новых обычных амортизаторов.

Но это в случае олдскульной классики — газо- или газомасляных демпферов без электронного управления. Когда на машине стоит электронно управляемая конструкция, ситуация меняется, поскольку один амортизатор в зависимости от бренда может стоить и тысячу евро, и две, так что тут в полный рост встает вопрос уже другого порядка — как отремонтировать автомобиль, не обнулив при этом семейный бюджет? На премиальной технике не принято долго ездить — обычно сие продолжается до того момента, как в прайс-листах дилеров не появляется новое поколение данной модели. После этого, как правило, автомобиль уходит на вторичный рынок со своими начинающими вылезать болячками, а их владельцами становятся отнюдь нс акционеры «Газпрома» или народные депутаты. Поэтому ремонт амортизаторов в последнее время вышел на новый уровень — известные в своем деле компании даже заявляют, что срок службы восстановленных демпферов сопоставим со сроком службы новых. Так ли это? Сразу возникает еще один вопрос: а может, стоит приобрести отремонтированную запчасть из Европы? Там и дороги хорошие, и работники добросовестные. Статистика, накопившаяся за последние годы, отвечает, в общем-то, на все вопросы. Восстановленные амортизаторы из Европы имеют свои особенности, надо заметить, не самые привлекательные, к тому же не надо думать, что «там» делают хорошо, а у нас плохо, все зависит от конкретного работника или политики фирмы. Доводилось встречать оригинальные восстановленные демпферы, заказанные через официалов, нс самого лучшего качества, причем определялось сие даже на глаз. Бич амортизаторов, походивших по хорошим дорогам, — весьма долгий срок службы и незначительные ходы штока. В результате хромированный шток все время трется о сальник и направляющие втулки одним и тем же местом, а абразив есть везде. При ремонте шток не меняется — нет смысла, максимум, что с ним могут сделать, — слегка отполировать, так что, увидев восстановленный амортизатор с потертым пояском, с большой долей вероятности можно предположить, что он именно из Европы. А демпфер с потертым штоком долго ходить не будет — микронеровности довольно быстро выведут из строя сальник и далее со всеми вытекающими.

Когда-то, в старые добрые времена, конструктор-разработчик любого узла в процессе работы думал еще и о том, как в случае чего отремонтировать вышедший из строя механизм с минимальными затратами сил и средств. Вспомните копеечные втулки, жиклеры, сальники, подшипники и т.п., продающиеся как отдельно, так и ремкомплектами. Ныне у инженера-конструктора задача прямо противоположная — сделать так, чтобы ремонт был невозможен или максимально затруднен и чрезвычайно дорог. Если ранее при выходе, например, передней амортизаторной стойки McPherson из строя можно было поступить совсем просто — снять стойку, открутить се верхнюю гайку, вынуть все внутренности, вылить масло, вставить в освободившийся цилиндр новый картридж и закрутить гайку обратно, то теперь все изменилось. С точки зрения логики старый подход понятнее — ну правда, зачем менять здоровенную стойку целиком, когда можно ограничиться картриджем — дешевле и проще.

Однако дешевле, проще и логичнее не значит выгоднее, поэтому теперь все амортизаторы неразборные — заваренные или завальцованные, и это общая тенденция. Картриджи еще пока кое-кем выпускаются, однако для классических стоек дешевле получается купить целиком новую деталь, нежели резать старую, варить проставку и нарезать резьбу. Но в случае сложных конструкций с электронным управлением ремонт пока выходит все равно дешевле, причем в несколько раз, так что еще существует ряд компаний, занимающихся восстановлением амортизаторов.

Амортизаторы, походившие по российским дорогам, обычно выходят из строя из-за разбитых направляющих, порванных пыльников и износившихся сальников. Зачастую в электронно управляемые клапаны и соленоиды попадает грязь, отчего те подклинивают и перестают нормально работать. Из-за ударных нагрузок страдают уплотнения рабочего поршня, соответственно, в большинстве случаев ремонт вполне может дать нужный результат. Главное — чтобы не было повреждений хромированного штока, иначе вся эта затея станет экономически нецелесообразной. А грязь? Что грязь, любые компоненты демпфера несложно извлечь, промыть и почистить. У ремонтников всегда есть ремкомплекты и необходимое оборудование для разборки-сборки изначально неремонтопригодной конструкции. Сначала срезается верхняя часть амортизатора с сальником, затем извлекается шток с поршнем. При любом результате дефектовки все уплотнительные элементы конструкции меняются на новые, а затем мастер проверяет управляющие устройства на работоспособность, а цилиндр и шток на задиры и износ. А сами клапаны — самая надежная часть управляемого амортизатора, поэтому дело обычно ограничивается промывкой.

Процесс сборки, в принципе, несложен, однако приходится применять сварочные работы — наварку толстостенной втулки на место отрезанной верхней части и нарезку внутренней резьбы для установки резьбовой пробки с сальником. В зависимости от газового подпора, для создания необходимого давления в системе используются либо переходники, либо врезные штуцеры. После заполнения маслом и газом восстановленный амортизатор проверяется на стенде по всем параметрам, теперь это сделать несложно, так как он уже снят. Обычно после ремонта уважающие себя фирмы дают годовую гарантию на восстановленное изделие. С одной стороны, это немного, а с другой, именно подвеска в первую очередь страдает от неадекватных пользователей — приходилось сталкиваться с клиентами, способными убить даже демпферы премиум-сегмента за какой-то месяц, потребительский экстремизм — уже вполне сформировавшееся понятие. Так что с этой стороны срок гарантии вполне приемлемый. К тому же в пользу ремонта говорит и то, что вторично восстановить стойку будет значительно проще и, что немаловажно, дешевле.

Покупая продвинутую современную технику, стоит помнить один знаковый момент. Она будет дорогой не только в момент покупки, но и в процессе эксплуатации, именно так работает современный маркетинг, а подвеска современного автомобиля на наших дорогах находится в основной зоне риска. (использован материал журнала Автокомпоненты)

Видео

Инструкция по замене картриджа стойки передней подвески на автомобили Chevrolet Lanos, Daewoo Nexia и Daewoo Espero.

Подробная инструкция по замене картриджа стойки на иномарках Шевроле Ланос, Дэу Нексия, Дэу Эсперо.

Необходимые инструменты и оборудование для замены картриджа стойки:

  • упорные башмаки под колеса автомобиля;
  • страховочная стойка;
  • ключ колесных болтов;
  • ключи на 9, 12, 19, шестигранный ключ на 10;
  • торцевая головка на 32 и вороток;
  • съемник шаровых шарниров;
  • бородок;
  • молоток;
  • домкрат или подъемник автомобиля.

Последовательность действий

1.1. Поставьте автомобиль на ровную площадку и установите под колеса упорные башмаки. Ослабьте колесные болты и гайку крепления ступицы.

1.2. Подденьте отверткой и снимите пластиковую защитную крышку с верхней опоры амортизаторной стойки передней подвески (фото 1). Ослабьте гайку крепления штока (фото 2), удерживая при этом шток от проворота вторым ключом. Ослабьте гайки крепления верхней опоры к кузову и колесные болты (фото 3).

Фото 3. Ослабление гаек крепления опоры.

1.3. Поднимите при помощи домкрата переднюю часть автомобиля, установите под лонжерон страховочное приспособление и снимите колесо.

1.4. При помощи шестигранника выкрутите два болта крепления суппорта (фото 4), снимите суппорт и подвесьте его на проволоку (фото 5).

1.5. Отверните гайку крепления наконечника рулевой тяги (фото 6) и выпрессуйте палец наконечника из поворотного рычага телескопической стойки.

Фото 6. Гайка крепления наконечника рулевой тяги.

1.6. Отверните гайку крепления пальца шаровой опоры (фото 7), предварительно сняв контровочную пружинку, выпрессуйте палец из проушины телескопической стойки.

1.7. Отверните ступичную гайку (фото 8), снимите шайбу, выведите хвостовик ШРУСа из ступицы колеса и подвесьте привод колеса на проволоке.

1.8. Полностью отверните гайки крепления верхней опоры к кузову и снимите амортизаторную стойку в сборе с опорой и пружиной.

1.9. Сожмите пружину при помощи съемников (фото 9).

Фото 9. Сожмите пружину при помощи съемников.

2.1. Отверните гайку крепления штока картриджа стойки, удерживая шток от проворота вторым ключом (фото 10), снимите верхнюю опору, тарельчатую и плоскую шайбы, защитный кожух (пыльник), буфер сжатия, пружину и прокладку пружины.

2.2. Выверните гайку крепления картриджа из корпуса амортизаторной стойки передней подвески газовым ключом, либо зажав гайку в тиски и вращая стойку (фото 11).

2.3. Снимите гайку и извлеките картридж из корпуса стойки для замены (фото 12)

Фото 12. Картридж стойки.

2.4. Установите новый картридж SS20 в корпусе стойки (фото 13).

2.5. Соберите телескопическую стойку, используя вместо штатной гайки гайку SS20, входящую в комплектацию (фото 14), и установите её на автомобиль в порядке, обратном снятию.

Фото 15. Выступом — вперед.

2.6. Затяните гайку ступицы на автомобилемоментом, указанным в руководстве по эксплуатации автомобиля и застопорите ее бородком и молотком.

2.7. Окончательно затяните гайку штока картриджа стойки на автомобиле, стоящем на земле, моментом 55 Нм.

Замена передних амортизаторов Форд Фокус – своими руками!

Замена передних амортизаторов Форд Фокус своими руками – возможна! Монтаж передних амортизаторов Форд Фокус не требует привлечения профессиональных ремонтников. Не так давно мы делали статью по замене передних амортизаторов и задних амортизаторов на ВАЗ 2107, а татже подробно рассказали как подходить к этой проблеме на Ладе Приоре. Настала очередь взяться и за Форд Фокус.

В немецком фольклоре Форд служит объектом веселого подтрунивания. Дескать, ломается. Однако вечного, как известно, нет ничего, а Ford Focus можно починить быстро, недорого и – самое главное – своими руками. В то время как более престижные марки машин требуют затратного фирменного сервиса.

Конечно, не всякую «операцию» легко выполнить самостоятельно, но замена передних амортизаторов Форд Фокус посильна даже для не слишком опытного автомобилиста.

Диагностика передних стоек Форд Фокус

Решимость должна быть обоснованной! Замена передних стоек Форд Фокус необходима, если:

— при визуальном осмотре передней подвески обнаруживается замасленность корпуса амортизатора;

— управляемость автомобиля ухудшена – что особенно заметно при движении на высокой скорости;

— преодоление неровностей вызывает раскачку кузова;

— сломана или глубоко просажена пружина передней подвески.

Пружины Форд Фокус прочны и долговечны. Однако если пружина не выдержала нагрузок и просела, амортизатору приходится работать вне расчетного режима, и с большой долей уверенности можно ожидать его досрочного выхода из строя. Еще более пагубна для амортизатора поломка пружины.

Демонтаж стойки амортизатора Форд Фокус

Для выполнения монтажных работ со стойкой амортизатора Форд Фокус требуются:

— накидные и рожковые ключи на 13, 15 и 18 мм;

— торцевая головка на 32 мм;

— бита «звездочка» (Torx) размером Т40;

— винтовые скобы для стягивания пружин;

— молоток, зубило, вороток, слесарные тиса.

1. Автомобиль установить на ровную площадку, зафиксировать на месте включением пониженной передачи, ручного тормоза, установкой противооткатных колодок. Поднять одну сторону Форд Фокус на домкрат, установить страховочные устройства. Свинтить крепежные гайки, снять переднее колесо.

2. При помощи торцевой головки на 32 мм свинтить центральную (ступичную) гайку.

3. Зачистить и подготовить к рассоединению место крепления амортизатора Ford Focus к стойке стабилизатора. Отсоединить клеммы управления системой АБС.

4. В подкапотном пространстве автомобиля (для моделей ФФ 2 и 3 – после демонтажа дворников, пластиковой решетки воздуховода и защитной панели) отвернуть верхнюю гайку крепления амортизаторного штока. Понадобится ключ на 15 мм и бита Т40.

5. Болт, стягивающий узел соединения нижнего края амортизатора и поворотного кулака, вывинтить. Возможно, понадобится предварительная обработка деталей WD-40.

6. Тормозной шланг снять с крепления на корпусе амортизатора.

7. Для беспрепятственного отсоединения амортизатора и поворотного кулака обстучать массив детали молотком.

. а щелевой проем расклинить зубилом.

8. Вывести корпус амортизатора из отверстия.

9. Удерживая амортизатор на весу, ключом на 13 мм отвернуть три верхних гайки крепления амортизаторной стойки к лонжерону.

10. Снятую амортизаторную стойку аккуратно (желательно через упругую губчатую прокладку) зажать в тисах.

11. Пружину стянуть винтовыми скобами.

12. Используя биту Т40 для удержания штока от проворачивания и ключ на 15 мм свинтить гайку со штока, снять резиновый буфер, подшипниковую опору амортизатора, опору пружины, гофрированный пыльник.

Снятые детали после очистки и осмотра можно использовать при установке нового амортизатора.

В подборе типа и модели амортизаторов для Форд Фокус вам помогут статьи на страницах:

Для ориентации в ценовом диапазоне амортизаторов опубликован материал на странице http://catalog.autodela.ru/article/view/656.

Монтаж переднего амортизатора Форд Фокус

Монтаж переднего амортизатора Форд Фокус своими руками производится в порядке, обратном разборке.

1. Собирая амортизаторную стойку Форд Фокус, необходимо предварительно прокачать сам амортизатор.

Убедившись, что ход штока осуществляется с достаточным сопротивлением, следует последовательно установить стянутую скобами пружину, буфер отбоя (широкой стороной кверху), пыльник, верхние опоры амортизатора и пружины. Удерживая шток от вращения битой «звездочка», навинтить гайку.

2. Снять с пружины стяжные скобы, ввести амортизаторную стойку в предназначенный для нее кузовной проем, навинтить (не затягивая) три верхних крепежных гайки.

3. Нижнюю часть амортизатора вставить в амортизаторное гнездо поворотного кулака.

4. Прикрутить кронштейн крепления стойки стабилизатора.

Вставить тормозной шланг в проушину опоры. Перед присоединением клемм системы антиблокировки продуть контакты сжатым воздухом (достаточно ручного насоса).

5. Установить и затянуть нижний стяжной болт. Затянуть три гайки верхнего крепления амортизаторной стойки. Вернуть на место ступичную гайку. Затяжку ступичной гайки производить при заторможенном колесе.

Замена передних амортизаторов и пружин производится обязательно с обеих сторон!

Разборка и сборка амортизационной стойки
Audi A6 C5. Шасси. Передняя подвеска

Разборка

Снимите амортизационную стойку с автомобиля.

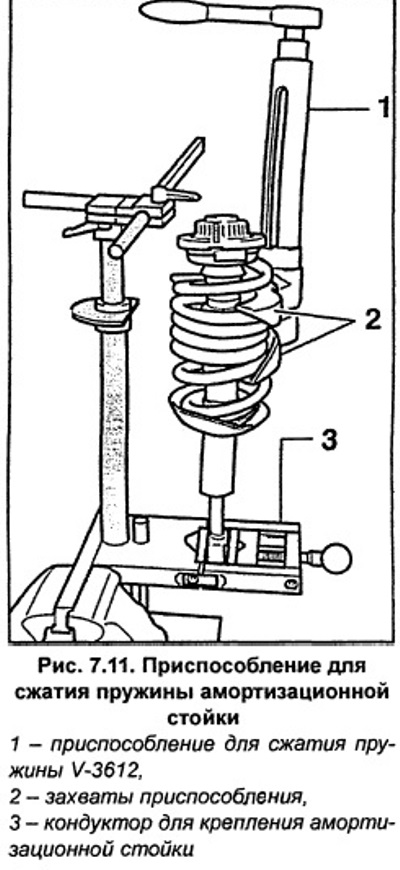

Закрепите амортизационную стойку передней подвески в кондукторе 3 (рис. 7.11) или в тисках с мягкими губками и, установите на витки специальное приспособление V-3612 для сжатия пружины. При этом следите, чтобы витки пружины надежно захватывались выступами приспособления (см. рис. 7.12). Пружина имеет очень большое усилие сжатия, поэтому используйте только очень надежный инструмент. Ни в коем случае не связывайте пружину проволокой. Специальным приспособлением V-3612, сожмите пружину так, чтобы она отошла от верхней части стойки (см. рис. 7.11).

Зафиксируйте ключом для внутренних шестигранников на 7 мм шток амортизатора от проворачивания и, используя второй накидной ключ или ключ AUDI 3353, отвинтите центральную гайку крепления штока амортизатора (см. рис. 7.16).

Снимите со штока амортизатора подшипник, шайбу и верхнюю тарелку пружины.

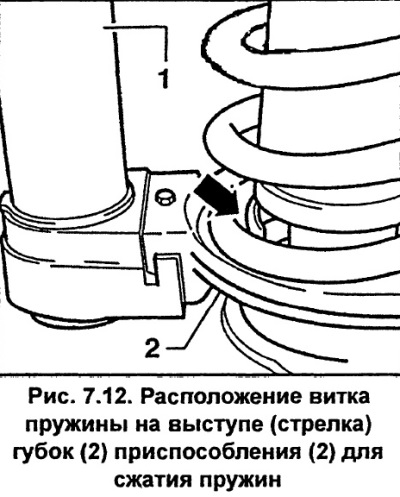

Снимите пружину вместе с приспособлением для сжатия пружины:

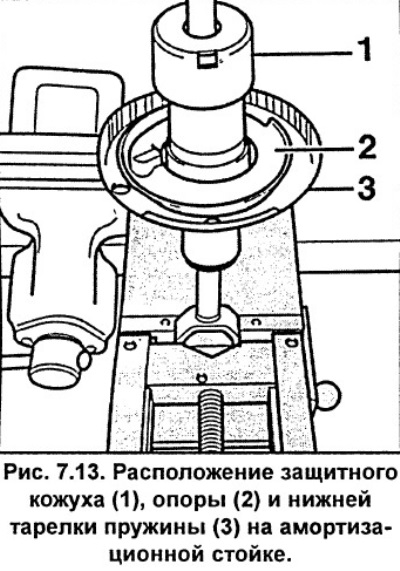

Снимите защитный кожух 1 (рис. 7.13) и опору пружины 2. Используя пластиковый молоток, вверх сбейте нижнюю тарелку пружины 3 (рис. 7.13).

Сборка

Внимание. При установке необходимо использовать на одной оси автомобиля пружины с одинаковой жесткостью (с одинаковой цветной маркировкой).

Закрепите амортизатор передней подвески в кондукторе или в тисках с мягкими губками. Если устанавливается ранее установленный амортизатор, то перед установкой его необходимо предварительно проверить.

Проверьте амортизатор на признаки утечек амортизационной жидкости. Проверьте по всей длине шток амортизатора на отсутствие точечной коррозии. Проверьте корпус амортизатора на отсутствие механических повреждений. Установите амортизатор в вертикальное положение и проверьте его работу, перемещая шток амортизатора на полный ход. Также проверьте работу амортизатора, перемещая шток амортизатора вверх и вниз на расстояние 50-100 мм. Во всех случаях шток амортизатора должен перемещаться плавно с ощутимым сопротивлением. Если шток амортизатора перемещается с рывками или имеются механические повреждения, амортизатор подлежит замене.

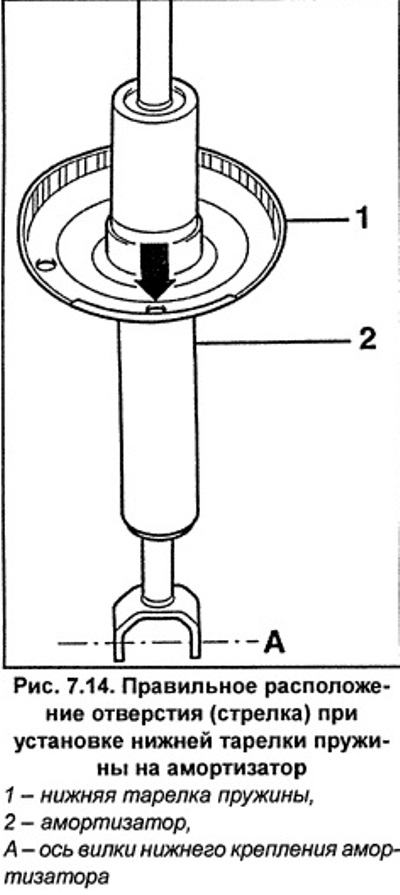

Установите нижнюю тарелку пружины на амортизатор, при этом отверстие в тарелке пружины должно быть перпендикулярно отверстию в вилке нижнего крепления амортизатора (см. рис. 7.14). Отклонение отверстия в нижней тарелке пружины от перпендикулярного положения должно быть не более ±2°.

Установите опору пружину и защитный кожух.

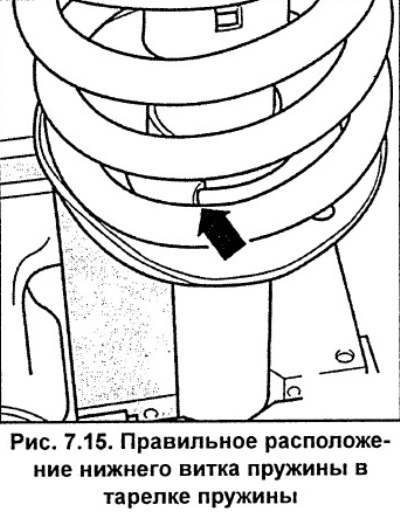

Установите на нижнюю опору пружины предварительно сжатую цилиндрическую пружину с приспособлением для сжатия таким образом, чтобы ее нижний конец правильно расположился в нижней тарелке пружины (см. рис. 7.15).

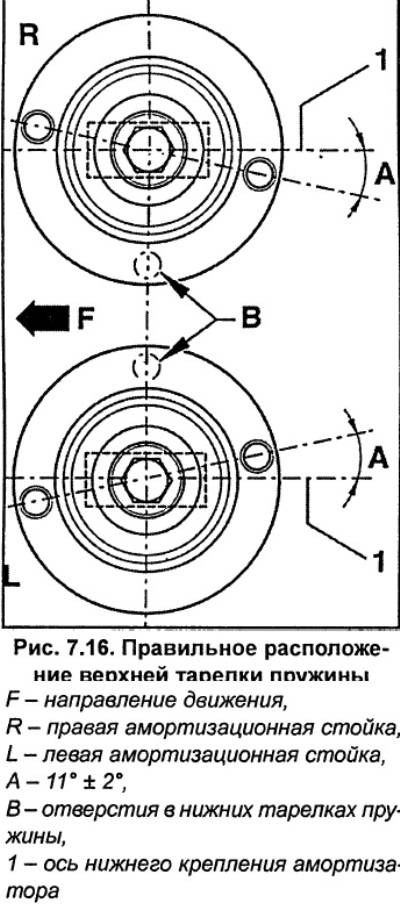

Установите верхнюю тарелку пружины таким образом, чтобы ось. проходящая через крепежные резьбовые отверстия, располагалась под углом 11° по отношению к оси нижнего крепления амортизационной стойки (см. рис. 7.16). Обратите внимание, что крепление верхней тарелки пружины для левой и правой амортизационной стойки различны.

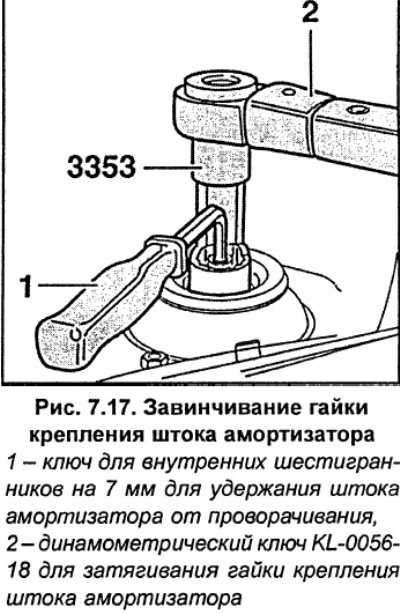

Ключом для внутренних шестигранников удерживая шток амортизатора от проворачивания, навинтите новую гайку с буртиком крепления штока амортизатора и ключом AUDI 3353 затяните ее моментом 60 Нм (см. рис. 7.17).

Осторожно снимите приспособление для сжатия пружины.

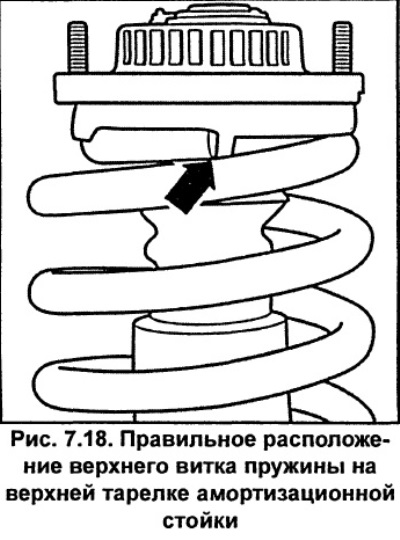

Проверьте, чтобы верхний виток пружины правильно расположился на верхней тарелке пружины (см. рис. 7.18).

Установите амортизационную стойку в автомобиль.

Разборка стойки передней подвески Лада Гранта

Ремонт амортизаторной стойки в гаражных условиях, обычно не приводит к желаемому результату. Поэтому в данном подразделе рассмотрена только замена амортизатора, пружины подвески и верхней опоры стойки. То есть, фактически замена узлов в сборе, без вариантов их ремонта. Детали передней амортизаторной стойки Лада Гранта показаны на рис. 1.

Инструменты необходимые для разборки амортизаторной стойки Лада Гранта

Вам потребуются: ключи «на 14», «на 22», ключ-шестигранник «на 6», приспособление для сжатия пружин.

Амортизаторная стойка Лада Гранта в сборе, с наименованием составляющих компонентов

Рис. 1. Детали амортизаторной стойки передней подвески: 1 — амортизаторная стойка; 2 — пружина; 3 — гайка штока амортизаторной стойки; 4 — ограничительная шайба верхней опоры стойки; 5 — верхняя опора стойки; 6 — подшипник верхней опоры и верхняя чашка пружины (в сборе); 7 — нижняя прокладка пружины; 8 — буфер хода сжатия; 9 — ограничитель хода сжатия верхней опоры стойки; 10 — защитный кожух стойки

Операции по ремонту амортизаторной стойки Лада Гранта

1. Снимите амортизаторную стойку с автомобиля (см. «Снятие и установка амортизаторной стойки передней подвески Лада Гранта»).
2. Установите приспособление для сжатия пружин и сожмите пружину.

3. Удерживая одним ключом шток амортизатора от проворачивания, вторым ключом отверните гайку крепления штока стойки.

4. Снимите гайку.

5. Снимите ограничительную шайбу верхней опоры стойки.

6. Снимите верхнюю опору стойки. амортизаторной

7. Снимите подшипник.

8. Снимите верхнюю чашку пружины.

9. Снимите прокладку пружины.

10. Снимите ограничитель хода сжатия верхней опоры стойки.

11 Снимите со стойки пружину

12. Снимите со штока стойки буфер хода сжатия с защитным кожухом.

13. При обнаружении трещин, деформации и разрушений на корпусе стойки, нижней чашке пружины, поворотном рычаге и кронштейне замените амортизаторную стойку. Проводить сварочные работы на стойке запрещается, это может повлиять на ее работоспособность.

14. Установите амортизаторную стойку вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Перемещая шток, убедитесь, что он перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, замените амортизаторную стойку при обнаружении следов подтекания жидкости и при повреждении резьбы в верхней части штока.

Данная проверка работы амортизатора приблизительная, для более точной оценки ее технического состояния обратитесь в специализированный автосервис.
15. Осмотрите буфер хода сжатия и защитный кожух. При наличии повреждений буфера хода сжатия и трещин на защитном кожухе замените их.

16. Замените опору, если подшипник имеет осевое перемещение в корпусе опоры, обнаружены следы подтекания смазки из-под защитных колец, заедание подшипника при проворачивании или коррозия.

17. Замените пружину, если на ней обнаружены трещины или деформированы витки.

18. Замените болты крепления стойки к поворотному кулаку с поврежденной резьбой.
19. Соберите амортизаторную стойку в порядке, обратном разборке. При сборке стойки установите пружину так, чтобы ее конец упирался в специальный выступ нижней чашки пружины.

20. Окончательно затяните гайку штока амортизаторной стойки на автомобиле, стоящем на земле.

Сборка передней стойки автомобилей ВАЗ 2108, 2109, 21099


После того как передняя стойка автомобилей ВАЗ 2108, 2109, 21099 была снята и разобрана настала очередь заменить неисправные детали и собрать ее обратно.

Необходимые инструменты и приспособления

Стяжки могут быть разной конструкции, здесь, в качестве примера используются самые простейшие.

— Специальный ключ для отворачивания гайки штока амортизатора

Подготовительные работы

— Очищаем от загрязнения детали стойки, которые планируется установить обратно

— Заменяем неисправные детали стойки новыми, исправным

— Зажимаем корпус передней стойки в тисках (за кронштейн, чтобы не помять его)

Порядок сборки передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем в корпус стойки картридж амортизатора

Если будет использован старый картридж, перед установкой проверяем его работоспособность. Руками несколько раз утопите и выдвиньте до отказа шток амортизатора. Шток должен довольно легко утапливаться во внутрь амортизатора и с большим усилием выдвигаться. Движение штока исправного амортизатора должно быть плавным, без провалов и затруднений. Сам шток не должен иметь повреждений, следов коррозии, деформации.

При установке нового амортизатора так же рекомендуется проверить его исправность описанным выше способом. Подробнее о выборе новых амортизаторов передних стоек: «Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099». Новая гайка корпуса стойки обычно идет в комплекте с новым амортизатором.

При полностью вытянутом штоке амортизатора устанавливаем и затягиваем специальным ключом гайку корпуса стойки. Момент затяжки 12-15 кгс.м (117-147 Н.м).

Заворачиваем гайку корпуса стойки при помощи специального ключа

— Устанавливаем пружину передней подвески

Если пружина используется повторно, осматриваем ее визуально. Сильно изъеденная коррозией и (или) просевшая пружина подлежит замене.

Новые пружины имеют разную длину под контрольной нагрузкой и поэтому маркируются краской разного цвета (на внешней стороне витков). Пружины класса «А» более жесткие, маркируются желтой или белой краской. Класса «В», менее жесткие, зеленой (голубой). В переднюю и заднюю подвеску автомобиля следует устанавливать пружины одного класса (либо все «А», либо все «В»). Допускается установка, в переднюю класса «А», в заднюю класса «В». Это следует учитывать при подборе новых пружин для своего автомобиля.

Пружину стягиваем за четыре-пять витков установленными друг напротив друга стяжками. Винты стяжек вращаем равномерно и поочередно.

Сжимаем пружину подвески при помощи двух стяжек

Устанавливаем стянутую пружину на нижнюю опорную чашку так чтобы конец нижнего витка вошел в паз чашки. Шток амортизатора должен быть выдвинут на всю длину.

— Устанавливаем буфер сжатия с защитным кожухом, опорную чашку, верхнюю опору с опорным подшипником

Поврежденные кожух и буфер при необходимости заменяем. Опорную чашку ставим пазом на конец верхнего витка пружины. Устанавливаем верхнюю опору с опорным подшипником. Визуально осматриваем опору на наличие повреждений, проверяем рукой люфт опорного подшипника. Поврежденную опору и подшипник с люфтом заменяем новыми.

— Устанавливаем и заворачиваем гайку штока

При помощи специального ключа, позволяющего вращать гайку при этом удерживая шток от проворачивания.

Заворачиваем гайку штока амортизатора стойки

— Снимаем стяжки пружины

Ослабляем затяжку винтов стяжек, попеременно вращая их ключом. Снимаем стяжки с пружины.

Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 полностью собрана и готова к установке на автомобиль.

Сборка передней стойки установленной с противоположной стороны автомобиля ВАЗ 2108, 2109, 21099 производится аналогично.

Примечания и дополнения

— Оба новых или бэушных амортизаторов передних стоек автомобилей ВАЗ 2108, 2109, 21099 при проверке должны иметь одинаковое усилие утапливания и выдвижения их штоков в противном случае будут проблемы с устойчивостью автомобиля на дороге.

— Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099 и 2110 различны по длине (10-е длиннее) и поэтому не взаимозаменяемы.

Схема сборки стойки амортизатора

Перед тем как перетряхнуть подвеску на своем Вагоне прочитал стопицот отчетов, но почему то никто особо не пишет как правильно собрать стойку у Лансера. А там есть свои премудрости.
Если, то, о чем я напишу далее, для тебя новость, то Уася бегом откручивать свои стойки и собирать по фен-шую. А то, пАнимаешь, соберут как попало, стойка работает неправильно. Потом куча постов, что мол каяба «не торт», потекла через 500 км. и тому подобное.
Первым делом стойку надо снять. Это проще простого, если все откручивается и вообще непросто, если не откручивается.

Последовательность.
1. Ослабить шток (тут уже может быть гарантирован секас). Рекомендую купить в ТазоВазоГазо магазине спецключ для стоек переднеприводных ВАЗов. Он из двух частей, типа головки на 17 и контрящего шток.
2. Откручиваем снизу два здоровенных болта. Перед соитием, чистим щеткой по металлу и поливаем жидким ключом. Лучше замочить их накануне. Даже при всем при том, что я лил дорогущее ЛиквиМолиевское средство от ржи, открутил полтораметровой трубой. Лучше не усердствовать, и попытаться в несколько подходов, постепенно наращивая нагрузку. А то беги за болгаркой, Уася!
3. Сзади стойки откручиваем крепления тормозного шланга и провода датчика АБС.
4. Теперь сверху откручиваем три гайки опоры стойки, это проще простого, они легко откручиваются и ловим стойку снизу. Кто не поймал, будет наказан на замену пыльника привода. Гыыы…
Фсё! Стойка снята!

Разборка.
1. Стягиваем пружины стяжками.
2. Откручиваем шток.
3. Помечаем где верх, где низ у пружины.
4. Все снимаем, разбираем и моем.

Сборка.
По феншую надо менять опору стойки, опорный подшипник и буфер.
Но если в опоре резинка не болтается, не имеет разрывов, то можно еще ее покатать, потому что опора стоит как пол-амортизатора.
1. Берем аммортизатор. Прокачиваем согласно рекомендации Каябы.
Для правильной прокачки необходимо установить и зафиксировать амортизатор в вертикальном положении (штоком вверх). Затем произвести несколько возвратно-поступательных движений: 3-5 раз вытянуть и утопить шток, задерживая его в крайних положениях на несколько секунд. Не стоит прилагать излишних усилий. Чтобы удостовериться в качестве произведенной прокачки, нужно выполнить контрольную операцию: утопите шток примерно наполовину и совершите несколько резких, но коротких перемещений штока. В правильно прокачанных и рабочих амортизаторах поршень должен перемещаться плавно, без провалов и подклиниваний. После прокачки амортизатор должен находиться в вертикальном положении до момента установки на автомобиль. Если, по какой-то причине, амортизатор был размещён горизонтально, процедуру прокачки следует повторить.
Обращаем внимание, что при прокачке не следует стараться утопить шток амортизатора слишком глубоко внутрь корпуса, так как на некоторых моделях амортизаторов это может привести к активации режима слива амортизаторной жидкости (для быстрой утилизации). Не рекомендуем доводить шток до крайнего положения сжатия на 2-3 см, чтобы избежать возможных проблем.

2. Кладем резиновую прокладку.
3. Ставим пружину, именно так как она стояла на старой стойке, где верх, где низ.
4. Надеваем на шток буфер с пыльником.
5. Вставляем резиновое кольцо в тарелку пружины.
Тут начинается самое интересное! В опоре пружины на амортизаторе есть дырка. В тарелке есть дырка. Ставим так чтобы дырки по вертикали сходились.
6. Ставим опорный подшипник.
7. Ставим верхнюю опору стойки. На ней тоже есть метка! Ищем кружочек с внутренней стороны. Совмещаем его с дырками в опоре пружины и верхней тарелке. То есть этой меткой опорник должен быть повернут наружу к колесу.
8. закручиваем гайку штока амортизатора.

Ставим стойку на авто в порядке обратном снятию.

Теперь стойка собрана и установлена как положено!
Если не соблюсти направление деталей, а так часто бывает по неопытности или если слесаря в сервисе не заморочаются (если делаете в сервисе, проверяйте за слесарями), стойка будет работать неправильно, что приведет к ее преждевременному выходу из строя.
Не забываем, что гайки окончательно затягиваются на стоящем на земле автомобиле. По окончании работ, нужно сделать, сход-развал.
Удачи на дорогах!

Элементы амортизаторной стойки:
1 — Гайка (50 Нм); 2 — Подушка верхней опоры; 3 — Шайба; 4 — Верхняя опорная чашка пружины; 5 — Пружина; 6 — Буфер сжатия; 7 — Защитный чехол; 8 — Манжета; 9 — Опора пружины; 10 — Нижняя опорная чашка пружины; 11 — Амортизатор.

Разборка

1. Зажмите в тисках приспособление для крепления амортизаторной стойки V.A.G 1752/2 (рис. 8.59).

2. Закрепите амортизаторную стойку на приспособлении.
3. Сожмите пружину стяжкой V.A.G 1752/7 так, чтобы можно было освободить верхнюю опорную чашку пружины.

4. Проследите за правильностью установки стяжки на пружине (стрелка) (рис. 8.60).
5. Отверните гайку штока амортизатора (рис. 8.61).

6. Установите отдельные детали амортизаторной стойки при помощи специального инструмента: 1 — Ключ (стандартный); 2 — Т10001/8; 3 — Т10001/11; 4 — Т10001/5; 5 — V.A.G 1752/1; 6 — V.A.G 1752/7; 7 — V.A.G 1752/2.

Замена амортизатора

7. Извлеките защитный чехол (1) и нижнюю опору пружины (2) (рис. 8.62).

8. С помощью пластмассового молотка снимите нижнюю опорную чашку пружины (3).

Сборка

9. Перед сборкой проследите, чтобы отверстие (стрелка) нижней чашки (1) было смещено относительно оси (А) вилки амортизатора (2) на 90* ± 2″ (рис. 8.63).

10. Установите нижнюю опору пружины, защитный чехол и буфер сжатия.

11. Установите пружину вместе со стяжкой V.A.G 1752/1 на нижнюю опору (рис. 8.64). Конец витка пружины должен прилегать к упору (стрелка).

Установка верхней опорной чашки пружины

12. На шкале натяжного устройства V.A.G 1752/1 (стрелка) выставьте угол 0′: 1 — Ключ (стандартный); 2 — Т10001/8; 3 — Т10001/11; 4 — Т10001/5; 5 — V.A.G 1752/1; 6 — V.A.G 1752/8; 7 — V.A.G 1752/7; 8 — V.A.G 1752/2 (рис. 8.65).

13. Установите верхнюю чашку пружины, шайбу и подушку.
14. Отрегулируйте верхнюю опорную чашку с шаблоном (6) в положение 11″. Проследите, чтобы положение 11′ всегда было одинаково с обеих сторон автомобиля.

Вам будут нужны: ключи 14, 22, ключ шестигранник на 6

…и приспособление, чтобы сжимать пружины

(самодельные сжимы для снятия пружин)

Детали стойки амортизаторной подвески передней: 1 – стойка амортизаторная, 2 – пружина, 3 – гайка от штока стойки амортизаторной, 4 – ограничительная шайба в опоре верхней от стойки, 5 –опора стойки верхняя, 6 – подшипник от опоры верхней и чашка верхняя от пружины (сбор), 7 – нижняя прокладка от пружины, 8 – буфер от хода сжатия, 9 – ограничитель для ходя сжатия опоры верхней от стойки, 10 – кожух защитный от стойки

Ремонт стойки амортизаторной в условиях гаража зачастую к желаемому результату не приводит, также что в этом подразделе рассматривается лишь замена верхней опоры, амортизатора и пружины подвески для стойки. Детали стойки амортизаторной проиллюстрированы на рисунке выше.

1. Снять стойку амортизаторную с Лады Калины 2

2. Установить приспособление, позволяющее сжимать пружины, и сжать пружину.

3. При удерживании 1-м ключом штока амортизатора от проворачивания, 2-м ключом отвернуть гайку для крепления штока стойки амортизаторной.

5. Снять шайбу ограничительную от опоры верхней от стойки.

6. Снять верхнюю опору от стойки.

7. Снять подшипник.

8. Снять верхнюю чашку от пружины.

9. Снять нижнюю прокладку от пружины.

10. Снять ограничитель для хода сжатия от опоры верхней от стойки.

11. Снять пружину.

12. Снять со штока стойки буфер для хода сжатия с кожухом защитным.

13. Если обнаружены трещины, деформации либо разрушения на корпусе самой стоки, нижней чашке от пружины, на рычаге поворотном либо кронштейне, стойку амортизаторную требуется заменить. Запрещено проведение сварочных работ на стойке, так как это способно влиять на ее работоспособность.

14. Установить стойку амортизаторную вертикально, после чего до упора несколько раз опустить и поднять шток от амортизатора и будиться. Что он двигается без провалов, стуков или заеданий. В ином случае стойку нужно заменить. Также следует заменить стойку амортизаторную в случае обнаружения следа подтекания жидкости и в случая наличия повреждений резьбы в верхней части самого штока.

Такая проверка работы амортизатора условна, а для точной оценки технического состояния необходимо обращаться в специализированный сервис.

15. Осмотреть буфер для хода сжатия и кожух защитный. Если есть повреждения буфера для хода сжатия и трещины на кожухе защитном, их необходимо заменить.

16. Заменить опору в случае, если в корпусе опоры у подшипника имеется осевое перемещение, обнаруживаются следы подтекшей смазки из-под защитных колес, или подшипник заедает при поворачивании или есть следы коррозии.

17. Заменить пружину на новые в случае появления трещин и деформирования витков.

18. Заменить болты для крепления стойки к кулаку поворотному, если повреждена резьба.

19. Собрать стойку амортизаторную в обратном порядке.

Примечание

В процессе сборки стойки необходимо устанавливать пружину так, чтоб ее конец упирался в специальный выступ в нижней чашке пружины.

20. Окончательно затянуть гайку от штока стойки амортизаторной на машине, стоящей на земле.

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Если неисправна телескопическая стойка или пружина, следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковыми.

В подкапотном пространстве снимаем крышку верхнего крепления стойки.

Удерживая шток амортизатора головкой «на 9», z-образным ключом «на 17» ослабляем затяжку гайки верхнего крепления стойки.
Вывешиваем и снимаем колесо.
Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).
Снимаем скобу крепления муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту из отверстия кронштейна (см. Замена шланга тормозного механизма переднего колеса).

Выводим резиновую втулку жгута проводов датчика скорости вращения колеса из отверстия кронштейна на корпусе амортизаторной стойки.

Головкой «на 17» отворачиваем гайку болта крепления корпуса стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом того же размера.
Аналогично отворачиваем гайку другого болта.

С помощью бородка выбиваем болты.

Выводим поворотный кулак из кронштейна корпуса стойки.
Полностью отворачиваем гайку верхнего крепления стойки к кузову…

…и снимаем стойку.

Снимаем с чашки брызговика упорную шайбу.
Для разборки стойки зажимаем ее за кронштейн в тиски.
Устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее четырех витков пружины.

Равномерно вращая винты стяжек, сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.

При выполнении этой операции необходимо контролировать надежность захвата стяжками витков пружины, т. к. при срыве стяжки пружина резко и с большим усилием освободится, что может привести к травме.

Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры стойки, удерживая шток амортизатора от проворачивания головкой «на 9».
э

Снимаем верхнюю опору стойки…

…и центрирующую втулку в сборе с верхней опорной чашкой пружины.

Надавив отверткой на два фиксатора…

…снимаем верхнюю опорную чашку пружины…

Снимаем с центрирующей втулки верхнюю резиновую прокладку.

Снимаем со штока амортизатора буфер хода сжатия.

Снимаем пружину со стяжками…

…и нижнюю резиновую прокладку.
Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток. Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми и собираем и устанавливаем амортизаторную стойку в обратной последовательности.

При установке пружины на стойку ориентируем опорную чашку, прокладку и нижний виток пружины, как показано на фото.

При установке центрирующей втулки ориентируем ее так, чтобы конец верхнего витка пружины располагался напротив выступа с прорезью на верхней опорной чашке пружины.
Гайки крепления верхней опоры амортизаторной стойки и стойки к кузову, а также гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. Приложения).

Замена передних стоек Киа Рио

Схема стойки амортизатора передней подвески Киа Рио: 1 – гайка; 2 – гайка крепления тяги стабилизатора поперечной устойчивости; 3 – зажим крепления тормозного шланга; 4 – стойка MacPherson; 5 – тяга стабилизатора поперечной устойчивости; 6 – болт; 7 – гайка.

Составляющие передней подвески на Киа Рио: 1 – крышка; 2 – гайки; 3 – опорная пластина; 4 – верхняя опора стойки; 5 – подшипник стойки; 6 – верхнее гнездо пружины; 7 – верхняя прокладка пружины; 8 – буфер; 9 – цилиндрическая пружина; 10 – стойка MacPherson.

Снятие передних стоек амортизатора Киа Рио

Для замены передних аморизаторов Рио поднимите переднюю часть автомобиля и снимите передние колеса

Снимите зажим крепления тормозного шланга к стойке передней подвески и отсоедините тормозной шланг и провод датчика ABS от кронштейна стойки

Отверните гайку крепления тяги стабилизатора поперечной устойчивости Рио к стойке передней подвески. Отсоедините шарнир тяги стабилизатора поперечной устойчивости от передней подвески.

Выверните гайки и снимите болты крепления стойки передней подвески к поворотному кулаку и отверните три гайки крепления верхней части стойки передней подвески к кузову, после чего выньте стойку передней подвески Киа Рио в сборе с пружиной и опорой с подшипником.

Разборка переднего амортизатора Киа Рио

Для установки новых передних амортизаторов или пружин переденй подвески стойку необходимо разобрать, снять с нее опору с опорным подшипником и пружину для этого закрепите стойку в тисках

Ослабьте стопорную гайку на два–три оборота и специальным приспособлением для стяжки пружин сожмите пружину стойки передней подвески. Выверните до конца стопорную гайку и снимите шайбу, затем снимите верхнюю опору стойки передней подвески с подшипником Киа Рио

Снимите верхнее гнездо пружины, верхнюю прокладку пружины и цилиндрическую пружину, затем снимите упор со штока амортизатора. На этом разборка деталей передней подвески Киа Рио завершена.

Сборка переднего амортизатора Киа Рио

Для того, чтобы собрать амортизатор, пружину и опору в единое целое по штоку амортизатора установите буфер и цилиндрическую пружину, установив нижний конец пружины в выемку. Установите верхнее гнездо пружины и верхнюю опору стойки в ее первоначальное положение

Установите пружину в сжатом состоянии, затем шайбу и стопорную гайку штока и немного затяните ее, снимите съемник для сжатия пружины.

Закрепите стойку в тисках и затяните стопорную гайку штока моментом 55–68 Н•м.

Киа Рио установка передней стойки в сборе

Установите стойку в сборе с пружиной и опорной пластиной под арку переднего колеса

Установите верхнюю опору стойки на место в кузове и закрепите гайками, далее поворотный кулак в нижнюю часть стойки и закрепите двумя болтами и гайками.

Установите стойку стабилизатора Киа Рио на кронштейн и закрепите гайкой, затем установите на кронштейн тормозной шланг и провод датчика ABS и закрепите зажимом. На этом установка передней подвески завершена, в связи с нарушение развала схождения колес рекомендуем заехать на СТО и отрегулировать его.

Ссылка на основную публикацию
Adblock
detector
