Сопротивление подушки безопасности приора

Сопротивление подушки безопасности приора

Электронные системы автомобиля ВАЗ.

система надувных подушек безопасности

НПБ — надувная подушка безопасности; РБ — ремень безопасности;

БУСНПБ — блок управления системы надувных подушек безопасности;

МНПБВ — модуль надувной подушки безопасности водителя;

МНПБП — модуль надувной подушки безопасности пассажира;

Контакт №1 — НПБ водителя, контакт «-«

Контакт №2 — НПБ водителя, контакт «+»

Контакт №3 — НПБ пассажира, контакт «-«

Контакт №4 — НПБ пассажира, контакт «+»

Контакт №7 — Преднатяжитель РБ пассажира, контакт «-«

Контакт №8 — Преднатяжитель РБ водителя, контакт «+»

Контакт №9 — Преднатяжитель РБ водителя, контакт «-«

Контакт №10 — Сигнализатор диагностики в комбинации приборов

Контакт №11 — Общий провод (масса)

Контакт №25 — К клемме «15» выключателя зажигания

Контакт №30 — Преднатяжитель РБ пассажира, контакт «+»

Контакт №46 — Контакт «М» диагностической колодки (К-линия)

Коды неисправностей АВС ВАЗ

Утечка на плюс контакта 30 «+» РБ пассажира

Утечка на минус контакта 7 «-» РБ пассажира

Высокое сопротивление контактов 7 и 30 РБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 7 и 30 РБ пассажира

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

Утечка на плюс контакта 8 «+» РБ водителя

Утечка на минус контакта 9 «-» РБ водителя

Высокое сопротивление контактов 8 и 9 РБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 8 и 9 РБ водителя

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

Утечка на плюс контакта 2 «+» ПБ водителя

Утечка на минус контакта 1 «-» ПБ водителя

Высокое сопротивление контактов 1 и 2 ПБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБВ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБВ

Низкое сопротивление контактов 1 и 2 ПБ водителя

— полноту и надёжность фиксации колодки в разъёме МРПБВ

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБВ);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБВ.

Утечка на плюс контакта 4 «+» ПБ пассажира

Утечка на минус контакта 3 «-» ПБ пассажира

Высокое сопротивление контактов 3 и 4 ПБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБП

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБП

Низкое сопротивление контактов 3 и 4 ПБ пассажира

— полноту и надёжность фиксации колодки в разъёме МРПБП

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБП);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБП.

Утечка на плюс контакта 10 сигнализатора диагностики

Утечка на минус контакта 10 сигнализатора диагностики

Напряжение питания вне рабочего диапазона(>= 16,5B или B1044

Неправильное подключение линий запала

Внутренняя неисправность блока управления СНПБ

Внутренняя неисправность блока управления СНПБ

Внутренняя неисправность блока управления СНПБ

Внутренняя неисправность блока управления СНПБ

Диагностика системы подушек безопасности Лада Приора

Схема электрических соединений одноканальной СНПБ автомобиля LADA Priora приведена на рисунке 1

Назначение выводов блока управления системы надувных подушек безопасности:

— 1 — НПБ водителя, контакт «-«

— 2 — НПБ водителя, контакт «+»

— 3 — НПБ пассажира, контакт «-«

— 4 — НПБ пассажира, контакт «+»

— 7 — Преднатяжитель РБ пассажира, контакт «-«

— 8 — Преднатяжитель РБ водителя, контакт «+»

— 9 — Преднатяжитель РБ водителя, контакт «-«

— 10 — Сигнализатор диагностики в комбинации приборов

— 11 — Общий провод (масса)

— 25 — К клемме «15» выключателя зажигания

— 30 — Преднатяжитель РБ пассажира, контакт «+»

— 46 — Контакт «М» диагностической колодки (К-линия)

Для просмотра кодов неисправностей и параметров СНПБ используется диагностический прибор ДСТ-2М (ДСТ-10С), подключаемый к диагностической колодке автомобиля.

Перечень кодов неисправностей, отображаемых диагностическим прибором в режиме «Неисправности»:

При обнаружении неисправности типа «Высокое сопротивление контактов» проверить:

— надежность присоединения колодки жгута панели приборов к БУСНПБ;

— надежность присоединения колодки к соответствующему компоненту СНПБВ (МНПБВ и устройству вращающемуся, МНПБП, преднатяжителю ремня безопасности);

— соответствующую электрическую цепь к БУСНПБ на обрыв (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности типа «Низкое сопротивление контактов» проверить:

— полноту и надежность фиксации колодки в разъеме соответствующего компонента СНПБВ (причиной возникновения данной неисправности может быть не установленный фиксатор в Г-образной колодке к МНПБВ, МНПБП, не зафиксированная колодка в разъеме преднатяжителя ремня безопасности, устройства вращающегося);

— соответствующую электрическую цепь к БУСНПБ на замыкание между контактами (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности «Внутренняя неисправность блока управления СНПБ» заменить БУСНПБ.

Код — Описание кода

В1001

Утечка на плюс контакта 30 «+» РБ пассажира

Утечка на минус контакта 7 «-» РБ пассажира

Высокое сопротивление контактов 7 и 30 РБ пассажира

Низкое сопротивление контактов 7 и 30 РБ пассажира

В1002

Утечка на плюс контакта 8 «+» РБ водителя

Утечка на минус контакта 9 «-» РБ водителя

Высокое сопротивление контактов 8 и 9 РБ водителя

Низкое сопротивление контактов 8 и 9 РБ водителя

В1003

Утечка на плюс контакта 2 «+» ПБ водителя

Утечка на минус контакта 1 «-» ПБ водителя

Высокое сопротивление контактов 1 и 2 ПБ водителя

Низкое сопротивление контактов 1 и 2 ПБ водителя

В1004

Утечка на плюс контакта 4 «+» ПБ пассажира

Утечка на минус контакта 3 «-» ПБ пассажира

Высокое сопротивление контактов 3 и 4 ПБ пассажира

Низкое сопротивление контактов 3 и 4 ПБ пассажира

В1040

Утечка на плюс контакта 10 сигнализатора диагностики

Утечка на минус контакта 10 сигнализатора диагностики

В1042

Напряжение питания вне рабочего диапазона (≥ 16,5 В или ≤ 10,0 В)

Низкое напряжение питания из-за дребезга контактов АКБ

В1044

Неправильное подключение линий запала

В10C0 — B10CE, B1081 — B1084, B10B1 — B10BE, B109A — B109C — Внутренняя неисправность блока управления СНПБ

Перечень параметров, отображаемых диагностическим прибором в режиме «Параметры. Текущее состояние СНПБ», приведен в таблице 3.

Если блок управления находится в заблокированном состоянии, о чем свидетельствует постоянное горение сигнализатора после включения зажигания, его необходимо разблокировать с помощью прибора ДСТ-2М, для чего в меню СНПБ выбрать: «Запись режима» «Блокировка ЭБУ» «Блокировка БУ – ВЫКЛ»

При необходимости принудительного отключения модуля надувной подушки безопасности пассажира в четырехканальной СНПБ в меню СНПБ выбрать: «Запись режима» «Откл. ПБ пассажира» «ПБ пассажира – ВЫКЛ»

Если функция принудительного отключения (блокирования) модуля НПБП в четырехканальной системе НПБ активирована, то после включения зажигания сигнализатор диагностики включится на 3-4 секунды, затем 12 раз мигнет, информируя о блокировании МНПБП, и выключится.

Как без проблем снять подушку безопасности с руля автомобиля

Электронные системы безопасности — основа любого современного автомобиля. Здоровье и жизнь находящихся в автомобиле людей зависят именно от этих систем. Одной из них являются подушки безопасности. В некоторых случаях они требуют демонтажа и замены, особенно на руле; принцип их действия весьма необычен и требует тщательного изучения. Когда возникает нужда снять их и стоит ли это делать своими руками?

Когда возникает необходимость снять подушку безопасности с руля

Демонтаж подушек безопасности осуществляется по определённым причинам:

  • Срабатывание системы по причине попадания автомобиля в ДТП;
  • Окончание срока эксплуатации — в среднем он составляет десять лет, после чего пиротехнические патроны выходят из строя;
  • Отказ электронной составляющей системы безопасности.

Принцип действия механизма

Скоростной выброс и наполнение газом подушек осуществляется благодаря специальному оборудованию — газогенератору. Самой сложной с точки зрения конструкции и технических составляющих во всей системе безопасности считается именно это деталь. Скорость надувания подушек безопасности очень высока: их выбрасывание осуществляется в три раза быстрее, чем необходимо времени человеку, чтобы моргнуть.

Принцип действия подушек безопасности весьма прост: их развёртывание происходит в момент удара при превышении скорости движения 20 км/час.

  • При столкновении автомобиля с препятствием на трассе в действие приводятся датчики, размещённые со всех сторон транспортного средства.
  • Электронный блок управления осуществляет обработку полученных от датчиков сигналов. Команда на выброс подушек безопасности происходит только в определённых условиях — к примеру, при лобовом столкновении, жёстком приземлении авто, преодолении высокого бордюра.
  • Сигнал на исполнение подаётся блоком управления на основе полученных от датчиков данных и запрограммированного алгоритма;
  • Газогенератор получает сигнал от ЭБУ, что приводит к срабатыванию пиротехнического заряда.
  • В газогенераторе содержится натриевая кислота, которая после срабатывания пиропатрона сгорает, что влечёт за собой выделение большого количества азота, раскрывающего подушки безопасности.
Как они работают: видеогид

Изготавливаются подушки из нейлоновой ткани. Смягчения мешка для снижения травмоопасности добиваются за счёт выпуска газа через специальные отверстия.

Газогенератор крепится к каждой подушке безопасности, после чего всю конструкцию аккуратно складывают и помещают в небольшие отверстия на руле, передней панели и в других частях салона. В случае с подушкой водительского места газогенератор снабжается резиновым кольцом, выполняющим роль балансировочного груза.

Демонтаж подушек безопасности

Снять Airbag с большинства автомобилей можно, не прибегая к демонтажу рулевого колеса.

Снятие с автомобиля Лада Приора

Прежде чем приступать к демонтажу Airbag, необходимо отключить от аккумулятора минусовую клемму. Конденсатор активатора подушки разряжается в течение 10 минут после отключения аккумуляторной батареи.

Порядок демонтажа подушек безопасности:

    Рулевое колесо устанавливается в прямое положение. Из замка зажигания вынимается ключ. При помощи шестигранника выкручивается болт, крепящий подушку безопасности. Аналогичным образом снимается винт с другой стороны.

Быстрый ответ: Как проверить подушку безопасности на руле?

Проще всего проверить подушку безопасности в руле: для этого достаточно демонтировать с колеса управления специальную накладку. Однако убедиться в наличии подушки безопасности – это только половина дела. Недобросовестные продавцы давно научились имитировать присутствие данного устройства защиты.

Как проверить подушку безопасности тестером?

Как проверить исправность подушек безопасности и пиропатрона мультиметром Выставив мультиметр в режим омметра, можно замерить сопротивление пиропатрона. Выключив зажигание и сняв клеммы с аккумулятора, разбираем подушку и замеряем показатели на разъеме эйрбега.

Как узнать есть ли подушка безопасности в руле Приора?

Нажми пальцем на подушку руля, если мягкая и тонкая резина, то подушка есть, если дубовая, то это муляж. Индикатор на панели правильно работает, но это не факт, что подушки есть…. На подушке пассажира должна быть надпись SRS и горизонтальная линия разрыва.

Как отключить подушку безопасности на Весте?

Для отключения подушки безопасности следует нажать на рукоятку (рис. 1) и повернуть её в положение OFF, для включения — в положение ON. При этом в блоке освещения салона включится сигнализатор «Отключена подушка безопасности переднего пассажира» (см. раздел «Освещение салона»).

Как срабатывают боковые подушки безопасности?

Боковые подушки безопасности и надувные шторки срабатывают, если сила бокового удара (справа или слева) превысит заданный уровень. Однако, фронтальные подушки безопасности при этом, как правило, не срабатывают. Условия, при которых боковые подушки безопасности и надувные шторки могут не сработать, приведены ниже.

Какое должно быть сопротивление на подушки безопасности?

На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом. Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара.

Как определить есть ли подушки безопасности?

Чтобы проверить вшитые воздушные подушки безопасности, осмотрите боковые швы сидений – ярлычки с надписью «Airbag» должны быть на месте, а швы идеально ровные, заводского качества.

Как срабатывают подушки безопасности на Приоре?

Подушка безопасности устроена так, что она выпускает газ сразу же после того, как наполняется, чтобы не перекрывать обзор. Подушка безопасности не срабатывает при ударах сбоку или сзади, а также при опрокидывании автомобиля. Неисправность в системе может быть обнаружена с помощью контрольной лампы подушки безопасности.

Как работает система подушек безопасности?

Принцип действия подушек безопасности. Срабатывание подушек безопасности происходит при ударе, причем в зависимости от направления удара сработают те или иные подушки. Датчики удара расположены в бампере и в дверях, и как только происходит удар, датчики сигнализируют блок управления о резком торможении.

Сколько подушек безопасности в Приоре 1?

Lada › Priora sedan › Norma Climate

Антиблокировочная система (ABS)недоступно
Количество подушек безопасности1
Подушка безопасности водителяесть
Подушка безопасности переднего пассажиранедоступно
Передние боковые подушки безопасностинедоступно

Почему горит подушка безопасности на Весте?

Ошибка подушки безопасности на приборной панели автомобилей Лада Веста Некоторые владельцы автомобилей семейства Лада Веста столкнулись с ошибкой подушки безопасности (AirBag) переднего пассажира. … Самое частое появление данной ошибки связано с диодом, установленным в плафоне ЭРА-ГЛОНАСС.

Как сбросить ошибку подушки безопасности Лада Гранта?

Вставить ключ в замок зажигания. Нажать на педаль тормоза и удерживать ее в таком положении в течение всего времени проведения операции по сбросу ошибки. Повернуть ключ зажигания во второе положение. При этом должны загореться все лампочки на приборной панели, часть из них постепенно погаснет.

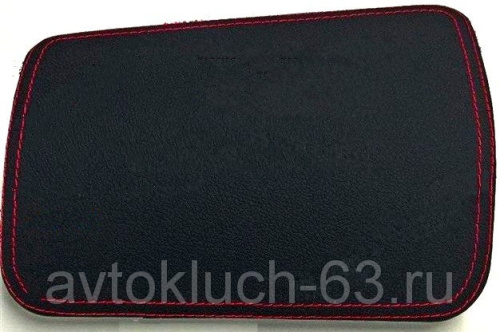

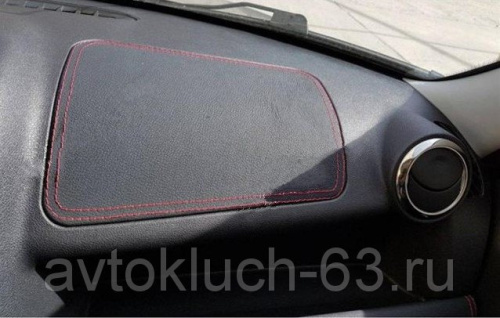

Подушка безопасности (имитация-обманка-заглушка) на панель приборов кожа Приора 2

  • Описание
  • Как купить
  • Оплата
  • Доставка
  • Задать вопрос о товаре

Муляж (имитация-обманка-заглушка) подушки безопасности на панель приборов пассажира из кожи для а/м 2170-2172 Приора 2, 2180.

Цвет нити необходимо выбрать: красный, серый, черный, оранжевый

Габариты (ДхШхВ): 500х450х300 мм.

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Оформление заказа

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

  • На сайте информация по ценам представлена для физических лиц.
  • Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

  • почта России;
  • транспортные компании;
  • курьерская;
  • самовывоз из магазина;

Курьерская доставка*

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Вы можете забрать товар из розничного магазина в городе Тольятти. Желательно предварительно сделать заказ на сайте или позвонить по телефону для уточнения наличия товара.

Почтовая доставка

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей посылки по трек-номеру, который будет выслан Вам на телефон почтой России при принятии к доставке отправления. Очень габаритные и тяжелые посылки отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки. Доставка возможна, если в Вашем городе есть представительство одной из транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Как сделать обманку подушки безопасности своими руками

Небольшие ДТП и столкновения на дороге – явление очень частое. В принципе, особо страшного в этом ничего нет – небольшие вмятины на кузове и все, если бы не одно «но» — система пассивной безопасности, то есть подушки и шторки безопасности, которыми сейчас комплектуются многие автомобили. Часто даже при небольших столкновениях они срабатывают.

Сами подушки безопасности – одноразовые, и, если они сработали — их нужно менять.

При этом после срабатывания на приборной панели всегда горит сигнальная лампа, указывающая на неисправность пассивной безопасности автомобиля.

Не всегда нужно и столкновение, чтобы лампа начала гореть, пиропатроны подушек имеют свой ресурс, после чего они становятся негодными, в результате этого на приборке будет постоянный раздражающий многих свет.

Выходов из данной ситуации две – купить новые подушки безопасности и установить их вместо сработавших или использовать обманки.

Основной недостаток такого решения проблемы – цена. Стоимость нового элемента очень высокая и далеко не все смогут это себе позволить.

Второе решение – использование обманок, будет имитировать исправность подушки.

Такой вариант – дешевый и не особо сложный. Но при его использовании стоит понимать, что безопасность сильно снизиться. И здесь уже решать самому автовладельцу, что ему важнее – своя безопасность или деньги.

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

Устранение проблемы, связанной с матом занятости сиденья

Рассмотрим еще одну проблему, которая возникает с пассивной системой безопасности, и сделаем мы это на примере Kia Sportage 3.

В данном авто, как и многих других современных машинах применяется мат занятости пассажирского сиденья. Благодаря ему блок управления определяет, есть ли пассажир. Если его нет, то при столкновении пассажирская подушка не сработает.

Так вот, если этот мат на Kia Sportage 3 поврежден, то блок управления будет сигнализировать о неисправности системы.

Устранить эту проблему поможет все тот же резистор, но дополнительно еще понадобиться кремниевый диод (Д219-223, КД 520-522).

Эти два элемента подсоединяются к проводке, идущей к мату занятости, их расположение – параллельно друг другу. При этом система пассивной безопасности на автомобиле будет работать в штатном режиме, если она, конечно, исправна.

Немного о резисторе, поскольку его нужно правильно подобрать. Дело в том, что блок управления распознает наличие пассажира на сиденье по изменению сопротивления мата.

Если использовать резистор сопротивлением 22 кОм, блок воспримет это как отсутствие пассажира, а при установке элемента на 32 кОм — сымитирует наличие пассажира. От этого зависит, сработает ли пассажирская подушка при столкновении или нет.

Для владельцев KIA RIO.

Подводим итоги

Вот такими нехитрыми и простыми способами можно устранить проблему с горящей сигнальной лампой подушек безопасности. Но важно понимать, что безопасность на дороге – главнее всего. И лучше потратить деньги, но восстановить работоспособность данной системы, а указанные методы можно использовать временно, до проведения ремонтных работ.

И уж тем более необходимо отремонтировать подушки в случае, если авто будет продаваться, ну или хотя бы предупредить покупателя о том, что система уже сработала и на авто используются обманки.

airbag

Поиск: На поиск затрачено 0.00 сек.

Датчик SRS (Где подключен к косе?)

  • 4
  • 733

Последнее сообщение от: Последнее: 14.04.2019 07:56 от Esculap

Доброе время суток! Автомобиль Caldina AT211G, мотор 7A, был хорошенько ударен справа-спереди. Правый датчик удара SRS отсутствует, походу оторвался.

Украли,сломали подушку безопасности.

  • 6
  • 2,253

Последнее сообщение от: Последнее: 06.08.2018 19:38 от TweeSt

Заехал на сто, поменяли печку отопителя. После чего собрали место где стоит airbag(подушка безопасности) Рукой на ощуп место стало мягкое после.

как прозвонить airbag мультиметром на сопротивление?

  • 11
  • 14,264

Последнее сообщение от: Последнее: 31.03.2018 01:58 от m62b44tu

Всем здарова! Имею ошибку «повышенное сопротивление пиропатрона подушки водителя», купил мультик и хочу узнать какое сопротивление у подушки.

Горит чек airbag

  • 11
  • 2,597

Последнее сообщение от: Последнее: 31.12.2017 01:23 от Per5oN

Всем привет, купил mark 2 gx100 Рестайл, airbag не загорался вообще, в приборке тупо отсутствовала лампочка. Поставил лампу, airbag загорелся, но.

Вопрос по SRS. Сработали боковые шторки outback IV b14

  • 4
  • 1,099

Последнее сообщение от: Последнее: 24.09.2017 17:59 от Max_Br

Гугл не помог( Ситуация такая, что машина почти не ехала, был скользящий удар по водительской стороне, сработали шторки и подушка сиденья.

Сработала «лишняя» подушка безопасности

  • 62
  • 12,012

Последнее сообщение от: Последнее: 09.09.2017 19:19 от bob 1983

Доброго дня. Вчера произошло ДТП: правой передней частью своего VW Jetta врезался в стоящую машину. В машине ехал один, а сработали обе передние.

Датчики И Блок Airbag, нужно ли менять?

  • 2
  • 506

Последнее сообщение от: Последнее: 04.07.2017 18:38 от zoomenok

Приветствую! Подскажите советом. Стрельнули шторки и сиденье на ауте, сами подушки поставил новые, вопрос по датчикам и блоку — нужно ли их менять.

Замучился уже. Горит лампа airbag! Приора

  • 3
  • 1,296

Последнее сообщение от: Последнее: 08.12.2015 20:41 от Medvedik87

Хеееелп. Пропал сигнал, разобрал , перепаял шлейф прозванил, сигнал заработал, НО теперь горит ЛАМПА ПОДУШЕК, снемал прозванивал еще раз включаю.

CR-V 2008 не загорается лампочка ремня безопасности, горит SRS airbag

  • 3
  • 2,993

Последнее сообщение от: Последнее: 03.11.2015 07:43 от Сибиряков

Доброго дня! Машина: CR-V 2008, 2.0 AT. Со слов владельцев в ДТП не была ни разу. Предыстория: С осени 2014 года машиной почти не.

Помогите с AIR бэгом пожалуйста

  • 8
  • 1,484

Последнее сообщение от: Последнее: 27.11.2014 01:02 от Бирик

Привет всем! Поставил себе руль от Inspire UA2, потому что кожаный. Проблема в том, что разъем айрбэга не подходит к Одиковскому. Вот езжу уже года.

Airbag и шлейф-лента под рулевая, кто разбирал, кто знает?

  • 7
  • 3,471

Последнее сообщение от: Последнее: 25.05.2014 06:42 от Ar2r.A

Добрый день! Подскажите кто знает, зачем на пиропатроне подушки два разъема под фишки, черный и красный, до этого у меня только черный был? Будет.

Замена рулевого колеса импрезы с 02 на 06

  • 1
  • 1,280

Последнее сообщение от: Последнее: 04.02.2014 11:27 от lankovod ekb

Доброго времени суток! Решил поменять руль на лупаре, в стоке там момо четыре спицы, купил б.у. с лисы стишный руль. Руль подошел все нормально, а.

[Без флуда] Фишка в подушку airbag

  • 3
  • 3,758

Последнее сообщение от: Последнее: 11.11.2013 08:34 от Русский Иван

Всем доброго времени суток. При возне с горящим чеком airbag выплыло, что от рулевого шлейфа к, собственно, подушке, должен идти провод (фишка).

Возможно ли полностью отключить систему SRS

  • 6
  • 3,100

Последнее сообщение от: Последнее: 26.09.2013 08:56 от DjFiesto

Приветствую всех. Может глупый вопрос, но мне вот не нравиться вечное мигание лампочки SRS на приборке Demio DW3W, мигает 2 раза, по книжке это.

Помогите, форумчане!

  • 5
  • 1,510

Последнее сообщение от: Последнее: 28.08.2013 10:21 от Razborkin

Стрельнули подушки на Ауди А 3. Предлагают восстановить торпедо и подушки. Кто делал такую процедуру дайте совет на что обратить внимание? Куда.

Ржавая подушка безопасности о_О?

  • 5
  • 1,805

Последнее сообщение от: Последнее: 18.06.2013 20:33 от Шотландец

Доброго времени Господа! Недавно был куплен руль в комплекте с подушкой безопасности, на фото выглядел в отличном состоянии, но когда я его забрал.

Замена подушек безопасности

  • 20
  • 4,573

Последнее сообщение от: Последнее: 10.05.2013 22:16 от McLeod

Всем привет. Стрельнули обе подушки при боковом ударе. Машина под продажу. Где в Томске можно достать подушки безопасности или крышки для подушек.

Посоветуйте что делать с Airbag

  • 11
  • 5,047

Последнее сообщение от: Последнее: 20.06.2013 22:46 от jjcool

После столкновения с препятствием сработали обе подушки безопасности. Сейчас планирую поставить контрактные. Вопрос первый: Можно ли сбросить (Crash.

Горит лампочка подушек SRS (AirBag)

  • 19
  • 46,050

Последнее сообщение от: Последнее: 11.05.2011 05:19 от super_misha

Проблема такая: при работающем двигателе постоянно горит лампочка SRS. Машина — Toyota bB. Как исправить!? Помогите кто знает/сталкивался! Заранее.

Возник спор!

  • 47
  • 2,948

Последнее сообщение от: Последнее: 03.03.2016 19:09 от AkseleratoR

Вечер добрый дорогие друзья! Вот с каким вопросом я обращаюсь к вам: — Недавно мой знакомый, немного разбил свою Кресту 2000 года, удар был в.

периодически загорается лампочка Air Bag

  • 2
  • 1,743

Последнее сообщение от: Последнее: 08.05.2010 21:05 от -=CAIRO=-

Подскажите, мож кто сталкивался. Иногда бывает что загорается лампочка Air Bag (дядька сидящий с подушкой перед мордой). Иногда бывает что не тухнет.

Вопрос по эйрбэгам

  • 31
  • 1,874

Последнее сообщение от: Последнее: 24.05.2010 12:33 от Sutkin

А подскажите мож кто знает. После аварии сработали подушки безопасности и ремни. Куплены обе подушки, ремни, датчики. Вопросы: Можно ли просто.

Признаки, причины неисправности подрулевого шлейфа, последовательность замены

Неисправность подрулевого шлейфа – частая неисправность современных автомобилей. В случае отказа данного устройства дальнейшая эксплуатация машины сопряжена с некоторыми трудностями, возможен отказ определенных узлов:

  • звуковой сигнал;
  • органы управления автомагнитолы;
  • круиз-контроль;
  • подушки безопасности;
  • другие устройства с органами управления на руле.

Основные причины неисправности подрулевого шлейфа

Под шлейфом в электротехнике понимают жгут проводников в общей изоляции. Иначе его называют ленточный кабель. Такие устройства хорошо известны компьютерщикам.

Многожильный ленточный кабель хорошо подходит для передачи сигналов от вращающегося по оси рулевой колонки устройства. В этом случае шлейф наматывается на специальную мини-бухту. Первоначально по шлейфам передавались сигналы непосредственно с мини-переключателей, установленных на руле, а также к подушке безопасности. Впоследствии на руль стали устанавливать электронное устройство, которое шифрует сигналы для передачи. Это позволило увеличить надежность, снизить количество сбоев.

Однако технические проблемы, связанные с отказом шлейфов, остались. Основные причины ненадежности подрулевых шлейфов:

1. Естественный износ. Механические напряжения при сгибании шлейфа накапливаются. Со временем это приводит к излому проводников.

2. Большой ток при срабатывании подушек безопасности. Особенно опасна с этой точки зрения обманка подушек безопасности. Обычно это резистор сопротивлением 2,2 Ома. Он мгновенно не перегорает, как пиропатрон подушки. Длительное время протекает большой ток, который перегревает шлейф.

3. Коррозия. Даже небольшое количество влаги, попавшее в подрулевое пространство способно вызвать коррозию тонких проводников в месте пайки шлейфа.

4. Дорожно-транспортное происшествие. Повышенные механические нагрузки во время ДТП могут привести к повреждению шлейфа.

Признаки неисправности шлейфа

Проверить исправность шлейфа необходимо в случаях:

  • отказа работоспособности отдельных кнопок на руле;
  • пропадания звукового сигнала;
  • характерного хруста в области рулевой колонки;
  • индикации контрольной лампочки подушек безопасности на приборной панели.

Начать лучше с компьютерной диагностики. Далее следует приступить к параметрической проверке с помощью мультиметра. Для ее проведения перед демонтажем шлейфа следует снять отрицательную клемму аккумуляторной батареи. На некоторых авто есть переключатель, который отключает блок управления подушками безопасности. В таком случае достаточно переключить его в положение «выключено» (OFF).

Для проведения полной проверки шлейфа его необходимо полностью демонтировать. При этом необходимо соблюдать меры предосторожности, чтобы полностью не повредить конструкцию.

Общие правила демонтажа подрулевого шлейфа

Перед демонтажем конструкции необходимо ознакомиться с последовательностью работ. Инструкции по демонтажу для распространенных марок авто можно найти в интернете. Если такие сведения в сети отсутствуют, следует руководствоваться следующими общими правилами:

1. Перед произведением работ необходимо установить рулевое колесо в среднее (нулевое) положение. Если в инструкции указано сместить руль в определенное положение (например, некоторые модели VW), следует выполнить смещение, одновременно нанеся метки на руль и защиту рулевой колонки.

2. Далее следует приступить к разборке кожуха колонки. Помимо саморезов она крепится на защелках, поэтому разбор необходимо производить в теплом помещении, чтобы их не заломать.

3. На внутренней стороне руля может быть предусмотрено специальное крепление подушки безопасности.

Демонтировать подушку безопасности следует с особой осторожностью. Лучше в этот момент воспользоваться помощью. Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется. Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ.

4. После освобождения конструкции руля приступают к откручиванию болта его крепления. Перед его откручиванием обязательно наносят риски на рулевой вал и рулевую втулку, чтобы не было проблем с дальнейшей корректной установкой руля.

5. Дальнейший этап – снятие «стрекозы» (блоков подрулевых переключателей света, стеклоочистителей, поворотников и др.) Перед этим необходимо отсоединить все разъемы к ним. В некоторых моделях авто шлейф можно снять, не демонтируя «стрекозу».

6. Обычно подрулевой шлейф крепится на скобах, иногда находится под пластмассовой защитой.

7. Итак, подрулевой шлейф в руках. Сначала производят визуальный осмотр. Если сам шлейф пожеван, оборван либо нарушена его целостность, то, скорее всего, его необходимо менять, лучше в сборе. Если он имеет незначительные повреждения, можно отремонтировать. Самостоятельно ремонтировать шлейф без специального опыта не советую. Можно отнести к специалистам по ремонту мобильной техники или ноутбуков. Они на этом не один шлейф съели. Можно, конечно навесить пару припойных «соплей» при помощи флюса из таблетки аспирина, но не факт, что такой контакт прослужит долго.

8. Если конструкция подрулевого шлейфа восстановлению не подлежит, необходимо приступить к поиску замены. Сейчас в интернет-магазинах можно найти запчасть для любой распространенной модели авто.

9. Желательно о приобретении нового рулевого шлейфа позаботиться заранее. Если под рулем что-то начинает хрустеть с вышеперечисленными признаками неисправности, то устройство точно подлежит замене. Лучше совместить в одном ремонте демонтаж неисправного и установку нового шлейфа. В таком случае рулевой механизм не смещается, есть большая вероятность корректной установки. Если собрать рулевую колонку без шлейфа, затем несколько недель поэксплуатировать авто, после чего установить запчасть, существует большая вероятность некорректной установки. При этом шлейф может оборваться или вновь зажеваться.

Как правильно установить подрулевой шлейф

Универсальных рекомендаций на этот случай мало. Прежде всего, при монтаже конструкции рулевого управления необходимо строго соблюдать совмещение всех предварительно установленных меток и рисок, последовательность работ. Следует предварительно осмотреть конструкцию шлейфа, возможно, на ней есть дополнительные метки положения.

При установке рулевого болта необходимо пользоваться динамометрическим ключом. После монтажа конструкции необходимо проверить плавность вращения рулевого колеса. Для этого передние колеса лучше «вывесить». Далее медленно при слабом усилии вращать рулевое колесо в крайние положения. Зажигание при этом следует включить (предварительно, накинув клеммы аккумулятора), двигатель не заводить. Если при предельных углах поворота руля будет наблюдаться посторонний шум, либо дополнительное усилие, лучше еще раз проверить правильность установки шлейфа.

В заключение ремонтных работ может потребоваться адаптация рулевого управления с помощью диагностических средств.

Пассажирская подушка безопасности приора

Всем доброго времени суток!
Планирую заморочиться и инсталлировать пассажирскую подушку безопасности. 21ый век на дворе, а я все с водительской ))
Приму все замечания, комментарии экспертов ну и так далее… ответы типа позвони официалам…ребят туда уже позвонил, объяснять почему создал такую тему здесь наверное не стоит ))))
Вот мои рассуждения…в стоке у меня сейчас примерно так

В состав одноканальной системы НПБ входят:

— модуль газогенераторный (МНПБВ) – 1118-8232010-00;

— блок управления системы надувных подушек безопасности – 2170-3824010-01;

— соединитель с устройством вращающимся – 2110-3709315-00/1118-3709315-01;

— колесо рулевого управления с включателем сигнала – 1119-3402012-00.

А надо что бы было примерно так

В состав четырёхканальной системы НПБ входят:

— модуль газогенераторный (МНПБВ) – 2172-8232010-00;

— блок управления системы надувных подушек безопасности – 2170-3824010-11;

— соединитель с устройством вращающимся – 2110-3709315-00;

— колесо рулевого управления с включателем сигнала – 1119-3402012-00;

— модуль надувной подушки безопасности пассажира – 2170-8233020-00;

— ремень безопасности передний правый/левый 2170-8217020/21-10.

Еще не понятно что под капотом менять,

настраивать да и вообще деалть надо ?! Ваши пожелания и предложения всега готов к рассмотрению о обсуждению.

Схема электрических соединений одноканальной СНПБ автомобиля LADA Priora приведена на рисунке 1

Назначение выводов блока управления системы надувных подушек безопасности:

— 1 — НПБ водителя, контакт «-«

— 2 — НПБ водителя, контакт «+»

— 3 — НПБ пассажира, контакт «-«

— 4 — НПБ пассажира, контакт «+»

— 7 — Преднатяжитель РБ пассажира, контакт «-«

— 8 — Преднатяжитель РБ водителя, контакт «+»

— 9 — Преднатяжитель РБ водителя, контакт «-«

— 10 — Сигнализатор диагностики в комбинации приборов

— 11 — Общий провод (масса)

— 25 — К клемме «15» выключателя зажигания

— 30 — Преднатяжитель РБ пассажира, контакт «+»

— 46 — Контакт «М» диагностической колодки (К-линия)

Для просмотра кодов неисправностей и параметров СНПБ используется диагностический прибор ДСТ-2М (ДСТ-10С), подключаемый к диагностической колодке автомобиля.

Перечень кодов неисправностей, отображаемых диагностическим прибором в режиме «Неисправности»:

При обнаружении неисправности типа «Высокое сопротивление контактов» проверить:

— надежность присоединения колодки жгута панели приборов к БУСНПБ;

— надежность присоединения колодки к соответствующему компоненту СНПБВ (МНПБВ и устройству вращающемуся, МНПБП, преднатяжителю ремня безопасности);

— соответствующую электрическую цепь к БУСНПБ на обрыв (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности типа «Низкое сопротивление контактов» проверить:

— полноту и надежность фиксации колодки в разъеме соответствующего компонента СНПБВ (причиной возникновения данной неисправности может быть не установленный фиксатор в Г-образной колодке к МНПБВ, МНПБП, не зафиксированная колодка в разъеме преднатяжителя ремня безопасности, устройства вращающегося);

— соответствующую электрическую цепь к БУСНПБ на замыкание между контактами (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности «Внутренняя неисправность блока управления СНПБ» заменить БУСНПБ.

Уважаемые покупатели, во избежание ошибок при отправке подушки безопасности пассажирской в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, водительская или пассажирская .

Большинство современных автомобилей оборудуется множеством систем безопасности, призванных минимизировать вред здоровью человека во время аварии. Одна из основных – подушки безопасности. Если на вашей машине сработал индикатор системы подушек безопасности, это значит, что во время ЧП она не сможет хорошо выполнить свое главное предназначение – смягчить удар.

Система SRS или Airbag, известная нам как «подушки безопасности», представляет собой эластичный модуль, который наполняют воздухом или газом, с электронным блоком управления и ремнями безопасности. Подушки безопасности предназначены для смягчения ударов и снижения травмирования в момент ДТП, но, главное, они служат для сохранения здоровья и жизни водителям и пассажирам.

Электроника Airbag имеет своей целью постоянно контролировать скорость автомобиля, его положение на дороге, «пристегнутость» ремней безопасности, количество людей в салоне, а также в момент аварии фиксировать характер и места ударов у авто. Согласно показателям блока система в автоматическом режиме принимает решение относительно своего срабатывания.

Модуль газогенератора в сборе «подушка безопасности» представляет собой сочетание датчика, исполнительного устройства и нейлоновой подушки. Взрыв достигается контролируемым воспламенением взрывчатых веществ, которые имею вид пилюль. В момент взрыва воздух заполняет подушку с невероятной скоростью.

Если у Вас на панели горит значок SRS (это символ водители называют «пузатый дядька»:)) то обязательно нужно побеспокоиться о ремонте подушек безопасности в Вашей машине.

При этом загорание индикатора Airbag не всегда значит неисправности именно подушки. Сейчас многие автопроизводители подключают к нему и другие системы, задействованные в обеспечении безопасности водителя и его пассажиров. Обычно все вместе они называются «SRS».

Она включается в себя:

и другое, если это предусмотрено производителем. То есть, если сработал индикатор системы подушек безопасности, значит, что-то случилось с одним из этих компонентов. Неопытному водителю трудно точно определить причину неисправности, поэтому если такая проблема возникла, лучше обратиться к опытному специалисту. Он сделает диагностику и посоветует методы устранения проблемы, так же стоит проверить индикатор ABS (индикатор антипробуксовки).

Система безопасности с горящим индикатором SRS полностью неработоспособна. Если индикатор подушек постоянно горит, то в случае аварии ни одна подушка не сработает, пусть даже они все на месте. Индикатор должен загораться при включении зажигания и через несколько секунд гаснуть.

После ДТП система сохраняет всю информацию о столкновении в электронном блоке и на панели управления горит индикатор, который сигнализирует о необходимости ремонта.

Ремонт самих подушек безопасности не возможен и требуется их обязательная замена.

— Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

— Приступать к следующим работам по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отключения электропитания. Запрещается разборка модуля подушки безопасности.

— Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

— Не допускается воздействие на модуль подушки безопасности температуры выше 95 °C. При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания подушки.

— При первом включении зажигания после установки модуля подушки безопасности в автомобиль находитесь вне автомобиля, и включайте выключатель зажигания, протянув руку под рулевой колонкой.

Щелкните, чтобы открылось

Другие артикулы товара и его аналогов в каталогах: 21700823302010.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить подушку безопасности пассажира на автомобиле Лада Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Ссылка на основную публикацию
Adblock
detector
