Какие правильные обороты двигателя B6304GS? Уплотнитель вакуумного усилителя тормозов

Какие правильные обороты двигателя B6304GS? Уплотнитель вакуумного усилителя тормозов

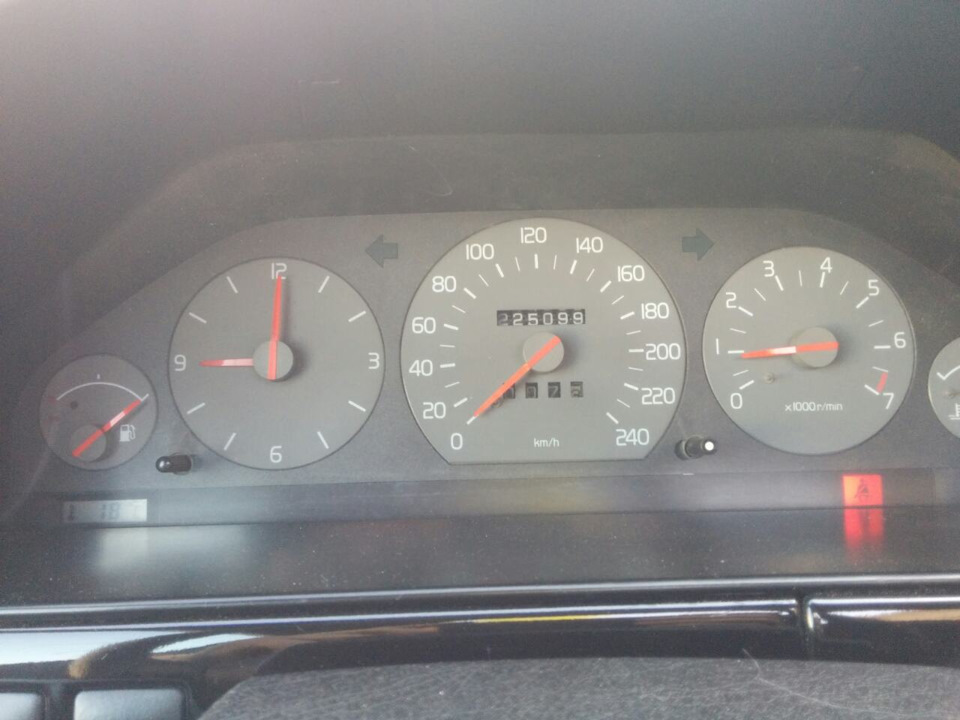

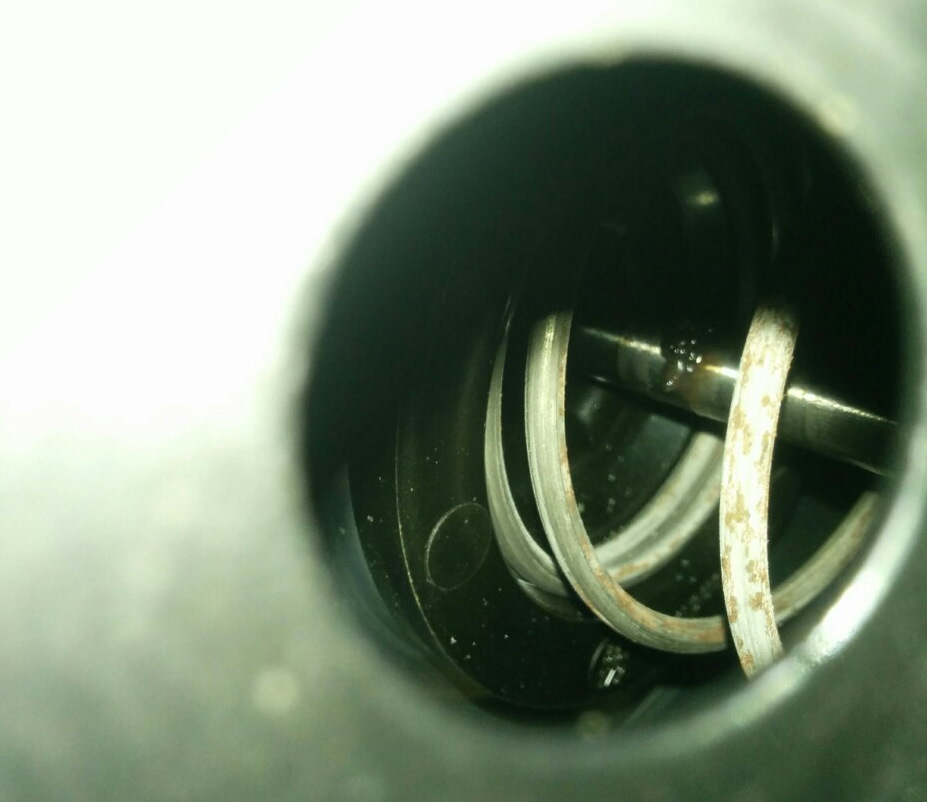

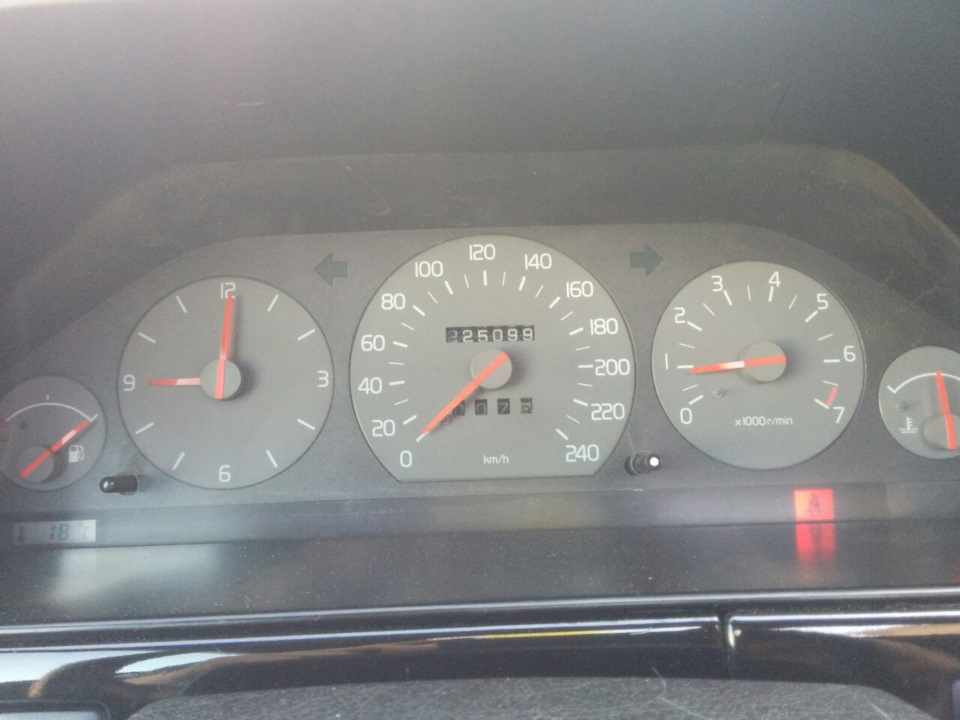

В общем, все на фото. Оборотов как-то дофига, не находите? Подсосов, выявляемых с помощью спиртосодержащего очистителя не обнаружено. WTF?

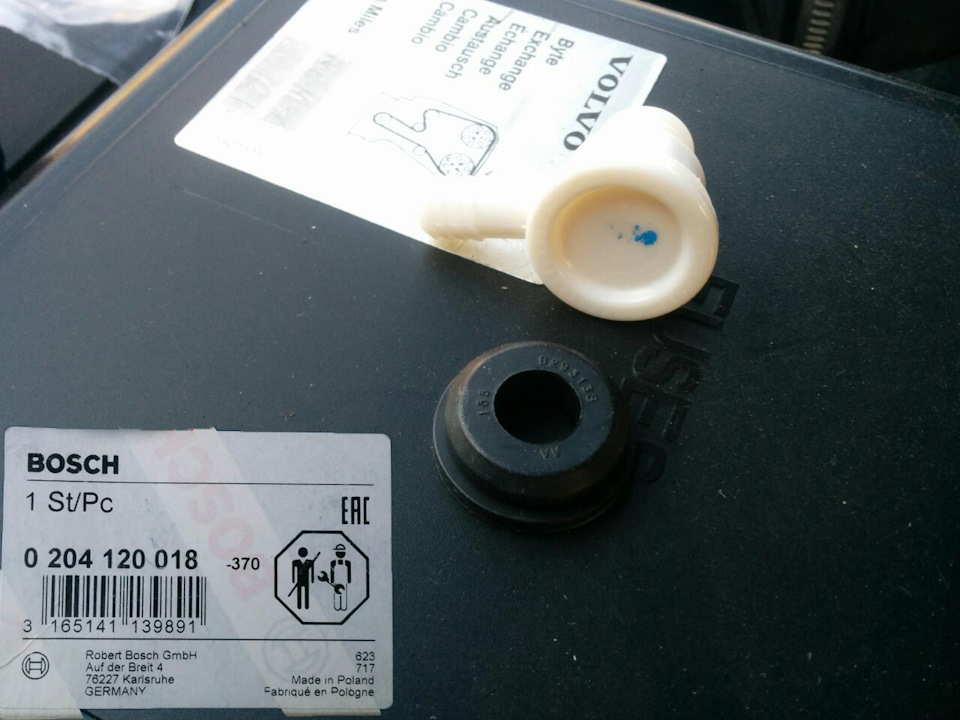

Следующий момент — была лопнувшей резинка ‎1207351 — уплотнитель клапана вакуумного усилителя тормозов. Оригинал снят с производства и больше не поставляется. Но есть заменитель по Bosch 0 204 120 018 — поставляется комплект клапан+уплотнитель, стоит около 7 долларов.

Volvo 960 1995, двигатель бензиновый 3.0 л., 204 л. с., задний привод, автоматическая коробка передач — своими руками

Машины в продаже

Volvo 960, 1995

Volvo 960, 1993

Volvo 960, 1995

Volvo 960, 1991

Комментарии 16

Ну вот у меня на 3х литровом обороты 850-900. Один раз упали до 500-600. Но при таких оборотах у меня расход на 100 12-13 литров

720 и на драйве и на паркинге. 2-х лямбдовая

3.0 без лямбд, 740 холостые, 735 на драйве.

Погоди! А что ты лил из химии? Спиртосодержащая — это WD ты имеешь в виду?
А м.б. спирт ну оч.быстро испарялся и нифига небыло видно из-за этого?
Надо бы все-все-всЁ пролить основательно и на светУ и в тишине 🙂

Антисиликон использовал, ведешка для резиновых изделий опасна

Да там, под капотом, такая резина, что ей ни мороз/жар, химия не страшны. ей только открытый огонь швах.
(*да, кстати, бывало у меня, что на нежную резину капало WD — ничего страшного.*)
Пролей тогда мыльной водой.

дак и что в конечном итоге решился этот вопрос ?!

Нет, то про вакуум констатация факта просто.

750. Под нагрузкой полной у меня к 710-ти падало.

У меня в режиме Р по данным от лаунча 750, под нагрузкой до 650 падает ( честно не помню это точно, знаю что падают немного )
Завышенные обороты были при подсосах, последние подсосы были через уплотнителя инжекторов …

На форсунках уплотнения, как и сами форсунки вообще новые. Не найду где у нас в городе опресовку делают, что-то мне подсказывает, что у расхода 20+ ноги оттуда растут

У меня хоть и не 3 литра ( у меня 2.5 ) расход город до 15-16 трасса 10 при 95-100 и 11-12 при 120-130 ( виной тому наша 4х ступенчатая )
Расходомер воздуха может гнать, подсосы ( я долго искал, не сразу нашёл, то есть, то нет, так было на одном инжекторе ) ещё у меня был как то подсос на пластмассе ( тройник на который приходят почти все вакуумные трубки ) он на впускном находится с боку — ближе к кабине … за три года пока только с таким сталкивался …

Трасса, кстати, у меня тоже 10-11, это в режиме от 90 до 120

На форсунках уплотнения, как и сами форсунки вообще новые. Не найду где у нас в городе опресовку делают, что-то мне подсказывает, что у расхода 20+ ноги оттуда растут

Я ещё тут подумал, заливай вообще все стыки ( резиновые переходники вакуумных трубочек ) круиз проверь включён может быть, это простые двигатели такая проблема как по мне только поверхностно должна быть …

ShavzisDmitriy

У меня в режиме Р по данным от лаунча 750, под нагрузкой до 650 падает ( честно не помню это точно, знаю что падают немного )
Завышенные обороты были при подсосах, последние подсосы были через уплотнителя инжекторов …

мужики а знаете номерок комплекта уплотнений сразу на 6 форсоф ?!

Уплотнитель ВАЗ-2108 клапана вакуумного усилителя

Характеристики товара: Уплотнитель ВАЗ-2108 клапана вакуумного усилителя

Стоимость товара уточняйте

Похожие запчасти:

  • Колодки тормозные BMW 1 (F21),3 (F30) передние (4шт.) TRW
  • Ремкомплект суппорта KNORR SB6,SB7 (направляющие) BENEFIT
  • Ремкомплект суппорта MITSUBISHI переднего OE
  • Суппорт PEUGEOT Boxer CITROEN Jumper (06-) FIAT Ducato (06-) задний правый STELLOX
  • Барабан тормозной CHEVROLET Aveo (03-),Spark (10-) OE

Как сделать заказ грузовых запчастей

Позвонить по номеру телефона: +7 (800) 302-04-68

Обсудить стоимость запчасти, условия и способы оплаты

Внести оплату за товар

Через 3-5 дней получить заказ в любой точке России

Преимущества

Продуманная ценовая политика и наличие скидок

Наша организация с особым вниманием относится к каждому клиенту. Ввиду этого мы предлагаем гибкую и грамотно продуманную ценовую политику, которая подразумевает скидки, независимо от того является клиент крупной фирмой или розничным покупателем.

Покупатели ценят в нас следующие преимущества:

  • выгодная цена и постоянные скидки;
  • постоянно действующие специальные предложения и акции;
  • любая форма оплаты, отсрочка платежа до 30 дней;
  • особое внимание уделено заключению долгосрочных договоров, по которым возможно увеличение отсрочки платежа.

Доставка товаров автотранспортом по всей территории РФ и странам СНГ

Магазин осуществляет отправку товаров для грузовиков транспортными компаниями по всей территории РФ и странам СНГ. Так же мы имеем свой транспорт, что позволяет доставлять запчасти в кратчайшие сроки в отдаленные регионы России по минимальной цене. Постоянным клиентам мы предоставляем бесплатную доставку по городу и Челябинской области, крупным оптовым клиентам осуществляем доставку за наш счет.

Уплотнитель ВАЗ-2108 клапана вакуумного усилителя можно купить в интернет-магазине компании ООО «УралАвтоДом» по низкой цене! Запчасти для автомобилей Прочие бренды на сайте представлены в большом ассортименте.

Узнать стоимость детали, ее наличие, производителя, код и другую информацию, а также сделать заказ можно по номерам телефонов: +7 (351) 214-14-00, +7 (800) 302-04-68, либо заказать обратный звонок и наш менеджер свяжется с вами. А также можно отправить заявку на e-mail — utg_174@mail.ru Вы можете самостоятельно найти и выбрать деталь из нужной категории товаров с помощью поиска по названию, артикулу, бренду, затем перейти в детальную карточку товара и ознакомиться с полным описанием.

Уплотнитель ВАЗ-2108 клапана вакуумного усилителя — доставка в любой город России

Доставка запчастей для автомобилей возможна как в Челябинске, так и в любой город России и СНГ. Отгрузка осуществляется в день оформления заказа. Возможна доставка ТК СДЭК (а также любой транспортной компанией, удобной для Вас), Почтой России и собственным транспортом. Оплата осуществляется при помощи банковских карт, а также безналичным и наличным расчетом при получении заказа. Возможен самовывоз товаров.

Уплотнитель ВАЗ-2108 клапана вакуумного усилителя в наличии!

Уплотнитель клапана вакуумного усилителя

Втулка клапана усилителя вакуумного Газель, Соболь, Волга 31029-3510094

Применяемость по моделям автомобиля

Волга, ГАЗ24-10, 3102, 310221, 310231, 3110, 31105, 31113
Газель, ГАЗ2705, 27055, 27056, 27057, 3221, 322105, 32212, 322121, 322125, 322126, 32213, 322131, 322132, 322133, 322135, 32214, 32215, 322153, 322155, 322167, 32217, 322171, 322173, 322174, 3302, 330202, 330208, 33021, 33023, 330232, 330238, 330243, 33025, 330252, 330253, 33026, 330262, 330263, 330267, 33027, 330273, 33029
Газель-Next, ГАЗА21R36
Ззгт-3409Бобр, ГАЗ
Соболь, ГАЗ2217, 22171, 221717, 22172, 22173, 22174, 22176, 22177, 221776, 2310, 23107, 231073, 2752, 27526, 27527, 275276

Запчасть в автокаталоге:

МодельЗапчастьУзел запчастей
/ГАЗ-3110Втулка уплотнительнаяДетали вакуумного усилителя тормозов/ГАЗ-3110
/ГАЗ-2217 (Соболь)Втулка уплотнительнаяДетали вакуумного усилителя тормозов/ГАЗ-2217 (Соболь)
/ГАЗ-3302 (2004)Втулка уплотнительнаяДетали вакуумного усилителя тормозов/ГАЗ-3302 (2004)
/ГАЗ-3111Втулка уплотнительнаяДетали вакуумного усилителя тормозов/ГАЗ-3111
/ГАЗ-2705 (дв. ЗМЗ-402)Втулка уплотнительнаяДетали вакуумного усилителя тормозов/ГАЗ-2705 (дв. ЗМЗ-402)

Самовывоз – из магазина “Автозапчасти” по адресу: Москва, ул. Коминтерна, д.20/2, схема проезда (УТОЧНЯЙТЕ НАЛИЧИЕ ПЕРЕД ВЫЕЗДОМ).

Наши тарифы на доставку автозапчастей для физ. лиц:

  • по Москве в пределах МКАД, в город: Мытищи – 500 руб.
  • по Московской области – 500 руб. + 40 руб. за километр.
  • по России – по расценкам сторонних транспортных компаний (отправка компаниями «Деловые линии», «СДЭК», ТК «Энергия» и другими).

Доставка для юридических лиц при стоимости заказа от 15 000 руб. по Москве БЕСПЛАТНО!

Для оплаты по безналичному расчету пришлите нам реквизиты Вашей организации на e-mail: shop@detali15.ru .

Москва, ул. Коминтерна, д. 20/2. Тел.: +7 800 500-72-83, 8 (495) 134-81-15

Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов – это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Особенности и замена вакуумного усилителя ГАЗ-2705

Для уменьшения усилия, прикладываемого к педали тормоза, между ней и главным тормозным цилиндром установлен двухкамерный вакуумный усилитель, срабатывающий от разрежения во впускной трубе двигателя.

Усилитель состоит из корпуса 11, крышки корпуса 6, упорной крышки, в которые установлены поршни 5 и 10 с диафрагмами 7 и 8.

На резьбовом конце соединителя поршней 22 с помощью гайки крепится вторичный поршень 5, а к фланцевой части соединителя крепятся поршень 10 и диафрагма 18 с помощью шести болтов, которые ввертываются в корпус клапанов 15.
В корпусе 15 клапанов двумя винтами 19 фиксируется толкатель 16 с поршнем 17 и фильтром 14.

В поршне 10 установлена реактивная шайба 20, через которую на толкатель 3 передается суммарное усилие от толкателя 16, непосредственно связанного с педалью тормоза, и от обоих поршней усилителя.

Для обеспечения растормаживания системы необходим зазор между толкателем 3 и первичным поршнем главного тормозного цилиндра.

Зазор обеспечивается с помощью регулировочного болта 4.

Головка болта должна быть утоплена на 1,35—1,65 мм относительно привалочной плоскости крышки, к которой крепится фланец главного цилиндра.

Рис. Вакуумный усилитель: А1, А2, АЗ, А4 и А5 — полости вакуумного усилителя; А6 — отверстия; 1 — обратный клапан; 2— уплотнительная втулка; 3 и 16—толкатели; 4— регулировочный болт; 5, 10, 17— поршни; 6 — крышка; 7 и 8 — диафрагмы; 9—упорное кольцо; 11—корпус усилителя; 12— направляющие кольца; 13— уплотнительные Манжеты; 14— фильтр; 15— корпус клапанов; 18 —диафрагма клапанов; 19 — винт; 20 — реактивная шайба; 21 — пружина; 22— соединитель поршней

Работа вакуумного усилителя

Разрежение, создаваемое при работе двигателя, через резиновый шланг и обратный клапан 1 передается в полость А1.

Поскольку полость А1 через центральное отверстие в соединителе 22 и отверстия во фланце соединителя и поршне 10 постоянно сообщается с полостями АЗ и А5, то в этих полостях также создается разрежение.
Когда педаль тормоза не нажата, полость А5 через зазор между диафрагмой 18 клапанов, поршнем 17 и радиальные отверстия соединителя 22 сообщается с полостью А4, которая, в свою очередь, через отверстия А6 в упорной крышке соединена с полостью А2.

Следовательно, во всех полостях А1, А2, АЗ, А4 и А5 усилителя создается разрежение.
Обратный клапан 1 удерживает в усилителе наибольшее разрежение, которое образуется при работе двигателя.

При нажатии на педаль тормоза поршень 17 под действием толкателя 16, связанного с педалью, касается диафрагмы 18 клапанов и прерывает сообщение полостей А1, АЗ, А5 с полостями А4 и А2.

Затем поршень 17, перемещая диафрагму 18, отрывает ее от седла на корпусе 15 клапанов.

В результате атмосферный воздух, прохода через фильтр 14, отверстия в корпусе 15, поступает к диафрагме 18 и далее через радиальные сверления в корпусе 15 клапанов — в полость А4 и через отверстия А6 в полость А2, то есть к поршням 5 и 10.

Атмосферный воздух поступает в полости А4 и А2 до тех пор, пока диафрагма 18 клапанов под воздействием реактивной шайбы 20 не сядет одновременно на седла поршня 17 и корпуса 15, перекрывая поступление воздуха.

Таким образом, через реактивную шайбу осуществляется следящее действие системы, т. е. усилие, создаваемое усилителем, прямо пропорционально усилию, прилагаемому водителем к педали тормоза.

При увеличении усилия на педаль поршень 17 сжимает реактивную шайбу 20, отодвигает диафрагму 18 от седла в корпусе 15 клапанов и дополнительное количество атмосферного воздуха вновь поступает к поршням 5 и 10, что увеличивает действие усилителя.

Усилие от ноги водителя и от поршней 5 и 10 усилителя через реактивную шайбу передается на толкатель 3 и далее — на поршни главного цилиндра.
При отпускании педали поршень 17 отходит от диафрагмы 18, позволяя ей переместиться на седло в корпусе 15.

В этом случае прекращается доступ атмосферного воздуха, а разрежение через образовавшийся торцовый зазор между поршнем 17 и диафрагмой 18 передается из полости А5 в полости А4, А2.

Полости А1, А2, АЗ, А4 и А5 вновь будут сообщаться между собой, а поршни под действием пружины 21 вернутся в исходное положение и торможение прекратится.

Усилитель готов к новому торможению.
В случае остановки двигателя разрежение, сохраняемое в усилителе обратным клапаном, позволяет осуществить 2—3 эффективных торможения автомобиля.

При отсутствии вакуума в усилителе, на толкатель 3 будет воздействовать только усилие, прилагаемое водителем к педали тормоза.

Снятие

1. Ослабить хомут 1 крепления и отсоединить шланг 3 от обратного клапана 2 вакуумного усилителя.
