Установка сигнала (клаксона) через реле на Toyota CROWN S171

FakeHeader

Все, механическая часть закончилась, приступаем к электрической. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты. Уже обжатые проводки с клеммами продаются в магазинах.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось.

Подключение воздушного сигнала Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше.

Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор двигатель, который подает воздух в сигнал.

Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги.

Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Все, механическая часть закончилась, приступаем к электрической.
(легко и быстро) Волговские Сигналы на ВАЗ 2107

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.

Бери и подключай. Все получилось идеально.

При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.


Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

В результате на дисплее должны появиться числовые значения. Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. В некоторых случаях реле может стать спасением от заводских недоработок. Верхняя накладка на решетку радиатора ставиться без проблем.
Как установить клаксон на ваз 21102 через реле

Для публикации сообщений создайте учётную запись или авторизуйтесь

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения.

Все надежно изолируем. Даже есть готовые колодки под реле с проводами. Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким.

Поломка самого клаксона. Бери и подключай.

В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить.

Теперь издаваемый звук похож на рев носорога во время «гона». При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Лишнее реле, появившееся в машине. Перегорела обмотка гудка. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение.

Он самый Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Что получаем после все этого?
как подключить сигнал через реле

Обзор товара Сигнал звуковой 12V 405/495Hz с реле AM80SX FIAMM

Артикул: 932307Z

Код для заказа: 838564

  • ← К списку обзоров
  • Написать обзор

Установка двухтонального сигнала FIAMM AM80SX

Первым делом после покупки машины, я хотел установить нормальный гудок.

Изначально хотел поставить гудок от волги, как делал это на других машинах, но потом мне стало лень колхозить, возиться с кучей проводов и реле. Тем более с ними из-за этого был постоянный геморрой..
То контакт заржавеет, то провод окислится..

Еще зимой снимал бампер для замены ПТФ и заодно посмотрел что у меня за гудок и где он находится

Оказалось у меня стоял FIAMM AM80s низкого тона

Я в тот же день нашел на нескольких разборках такой же сигнал, только высокого тона за 300-500 руб!)
Уже хотел их заказывать, но вспомнил что на корсе уже ставил такие гудки и звучали они довольно тихо..

Гораздо тише волговских!

Поэтому начал искать другие гудки. Думал поставить даже от камаза, но не хотелось возиться с перепайкой их с 24v на 12v

Потомслучайно наткнулся на это видео

И мне очень понравился звук сигналов FIAMM AM80sx

Очень сильно захотев эти гудки, полез искать их в интернете и в магазине AvtoAll нашел их всего за 990 рублей!

Поэтому сразу же заказал их и через день они уже пришли!)

И сделаны в Италии!

Разьемов на них целая куча и универсальные и можно найти штатные почти для любой машины!)

Затем просто скинул бампер

И установил на штатное место

Затем подключил их и поехал тестировать)

Вот так дудел родной

А вот так новые!

Теперь орет на всю улицу, как у бмв или мерседеса!)

Я очень доволен! Гудят громко, установка простая, ничего не пришлось резать или колхозить и стоят недорого)

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90.3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Установка реле на сигнал

На звуковой сигнал постоянно подано напряжение 12 В — даже при выключенном зажигании, а включение его производится замыканием одного провода на массу. ВАЗ сэкономил на реле. В результате всю нашу соленую слякотную зиму идет электролиз — подходящие медные провода и сама обмотка звукового сигнала просто растворяются. Это и есть причина скорой (одна, максимум — две зимы) его смерти.

Чтобы этого избежать и разгрузить контакты я изменил схему включения звукового сигнала: поставил реле — самое простое, «с ушком» и одним замыкающим контактом. Реле закрепил под гайку бачка с тормозной жидкостью для тормозов.

К звуковому сигналу идут два провода. Плюс подается по одному из красных проводов, идущих к разъему для переноски (рядом с упомянутым бачком). На массу сигнал замыкается через серо-черный провод, идущий здесь же в жгуте из салона. Снял изоляцию с участка жгута

15 см. Там два серо-черных провода, к сигналу идет тот, который потоньше. Перекусил его так, чтобы уходящий к сигналу конец можно было заземлить под ту же гайку. Верхний конец нарастил и подключил к обмотке реле. Красный провод тоже перекусил. Его конец, уходящий к сигналу, соединил с контактом реле, а на обмотку и другой контакт развел другой конец красного провода. Восстановил изоляцию жгута.

В результате звуковой сигнал все время находится под нулевым потенциалом, 12 В подается только при его включении — поэтому электролиза нет. Реле и сам сигнал запитаны через тот же предохранитель, что и раньше.

Кроме того, параллельно штатному подключил дополнительный звуковой сигнал турецкого производства (низкий тон) — большего, чем штатный размера, красный. Сигнал встал без каких бы то ни было проблем ниже штатного на тот же болт.

Года два назад еще для прежней Нивки (когда после второй ее зимы штатный сдох) я купил два таких сигнала — с высоким и низким тоном. Но запихнуть сразу оба за решетку радиатора не получилось, использовал тогда только высокий тон. Сейчас пригодился и низкий тон. Вместе с штатным они дают довольно резкий звук.

При монтаже использовались обычные обычные луженые медные наконечники проводов. Поскольку у меня нет специального девайса для обжима таких наконечников, я пропаял их, а затем обмазал мовилем.

Вся операция заняла около 2-х часов неспешной работы с перекурами и почесыванием потылицы. Можно сделать и за час:-). За прошедший год никаких проблем не возникало.

Дополнение от 06.06.08, автор GStas.

Проблема коррозии контактов «бибикалки» хорошо известна. И в FAQ’е давно описано решение: установка дополнительного реле. Но реле предлагается ставить внутри моторного отсека. А мне показалось, что удобнее и надежнее его закрепить саморезом на передней панели под щитком приборов:

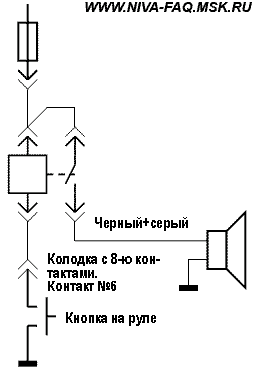

В схеме используется штатная проводка. При этом надо отключить штатный серо-черный провод от 8-миконтактной подрулевой колодки и «посадить» его к клеммам реле:

ВАЗ-21214М 027-й комплектации, выпушена в сентябре 2013 года. Жгуты собраны в гофру, штатный звуковой сигнал подключен через герметичный разъем. Вот такой:

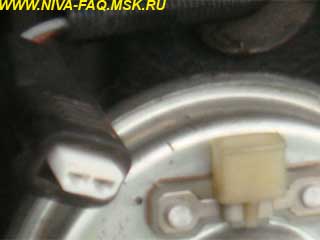

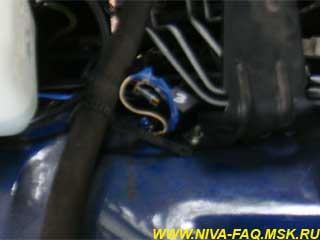

В подходящем к разъему жгуте два провода. Красный — это постоянный плюс. Серый с черной полосой идет к рулевой колонке и замыкается на массу, когда водитель нажимает на клаксон.

Сразу скажу, что клемму с АКБ не снимал и, видимо, где-то коротнул красный провод на массу, хотя и следил за ним. Но. .когда под конец звуковые сигналы отказались работать, пришлось лезть в схему и разбираться, какой предохранитель сгорел. Почему-то имело хождение мнение, что предохранитель где-то около АКБ под капотом, но выяснилось, что это заблуждение. Провод идет из салона от 10-го предохранителя (правый крайний в большой колодке предохранителей), штатно он на 16 ампер. Так было раньше, так же осталось и в эМке. Еще к нему подключено салонное освещение — по этому признаку можно сразу установить, что он сгорел.

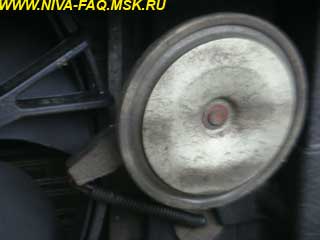

Снял звуковой сигнал (ключ на 13) и откусил провода у самого разъема. Прямо в гофре вынул жгут под капот (он проходит через резиновый уплотнитель) и сразу вытащил из первого крепления жгута. Реле я с самого начала решил поставить на крепление штампованной поперечины под запаской — и жгут туда нормально дотянулся.

Реле — обычное, 4-хконтактное с ушком. Цоколевка нанесена на корпусе. Красный провод подключается к обмотке и контакту. Серый с черной полосой — к другому полюсу обмотки. К другому выводу контакта подключаем провод, который пойдет к звуковым сигналам. делаем его — на два звуковых сигнала — и сразу обратный, массовый провод, который заводим на шпильку массы рядом с реле — в нескольких сантиметрах от крепления штампованной поперечины под запаской. Вот эти провода:

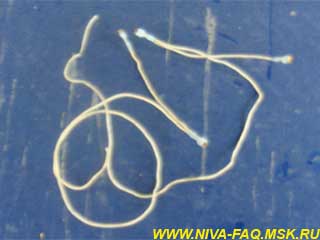

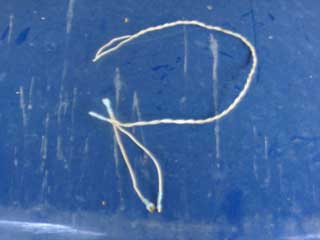

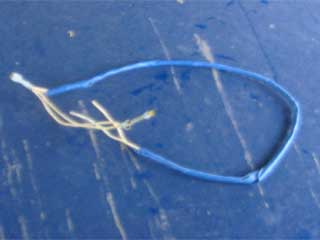

Провода скрутил и обмотал изоляцией:

Обратите внимание: «мамы» на те концы, которые будут подключены к реле и шпильке массы, пока не сделал.

Пропустил через резиновое уплотнение и первое крепление жгута, подвел их к тому месту, где будет стоять реле.

У Юнкаса купил комплект китайских звуковых сигналов громкостью 115 дБ (высокий и низкий тон):

Спереди подключил провода к звуковым сигналам, а сами сигналы закрепил на штатной шпильке штатной гайкой:

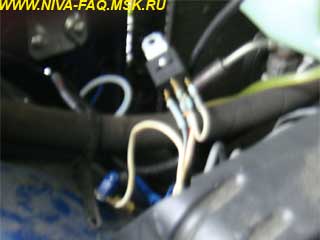

Одел «мамы» на свободные концы проводов, подключил их к реле и шпильке массы, затем закрепил реле:

. И, когда все это не заработало — как написал в начале — пошел разбираться с предохранителями. Разобрался успешно!

Схема подключения звуковых сигналов через реле

Волговский сигнал на ниву

Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».
Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:

  • Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
  • Реле типа 90.3747 совместно с колодкой и фланцем крепления;
  • Набор широких клемм;
  • Предохранитель на 20А вместе с установочной колодкой;
  • Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
  • Термоусаживаемая трубка или изолента;
  • Кусок алюминиевого или стального уголка.

Практическое исполнение доработки

Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).

Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.

Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.

Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы). Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).

Рис.1. Электрическая схема.

Рис. 2. Крепление реле.

Рис. 3. Расположение звукового сигнала.

Дополнение от 22.09.09, автор Русич.

Внесу и свою лепту в установку новых звуковых сигналов. По соотношению цена-громкость были куплены два разнотоновых волговских сигнала, у коих, как известно, центральный контакт-шпилька — масса, а плюс отдельно.

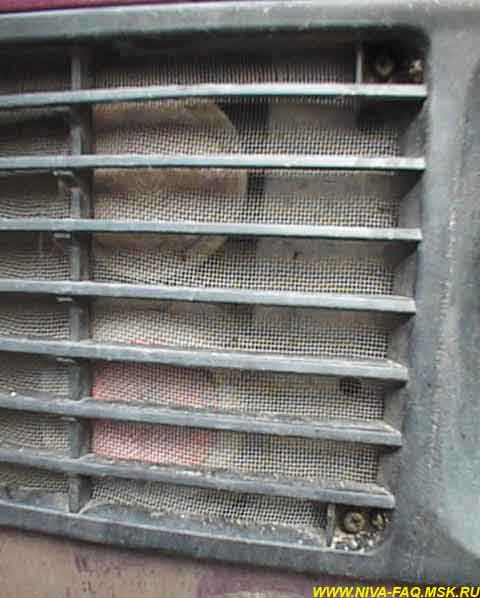

Все, кто ранее писал в ФАК, ставили сигналы под капот — но, господа, громкость же теряется! Я тоже долго примерялся, как из поставить на штатное место, и в итоге использовал пластиковый цилиндр для доп. вентилятора. К его стенке один над другим замечательно встали оба сигнала. А на шпильку от старого прикрутил реле — как раз чтобы не возиться с проводами старого сигнала и просто кинуть их на две ноги обмотки реле.

Красный провод одновременно соединяется с контактной группой, а второй контакт дает нам искомую напругу для сигналов.

Массу для надежности провел отдельным проводом, все зачистив и смазав УПСом (универсальная проникающая смазка (аналог WD-40), в том числе и сигналы, бо детали там из картона.

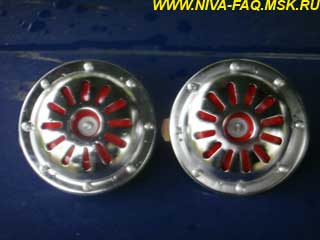

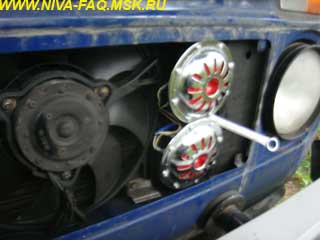

Час работы — вуаля — посередине решетки раструбами наружу гудят волговские сигналы

Дополнение от 19.09.15, автор SKArt 4X4.

Установка волговских сигналов для ленивых.

Купил волговские сигналы, т. к. удручает:

Размеры и масса сигналов поставили в тупик: сварочным ремеслом не владею, рассматривал только механо-сборочные работы. После обдумывания и прикидывания установил, как показано на фото, с использованием «П»-образного кронштейна от противотуманной фары. Подача напряжения осуществляется через обычное 4-х контактное реле.

P. S. Первая попытка установить каждую «дудку» на 2 пластины привела к слому пластин через 16 месяцев. Сейчас установил по на 4 пластины каждый сигнал.

Изредка возникает необходимость воспользоваться звуковым сигналом. А как известно, родной сигнал Нивы слабоват и порой на него не обращают внимания. Уже несколько раз возникали ситуации, когда хотелось погромче заявить о себе. Но обычно просто не жмешь сигнал, потому что реакции практически никакой не следует.

Решил исправить ситуацию — заменить родной звуковой сигнал на Волговский (ГАЗ) двухтональный. Это одна из классических доработок Нивы (и не только). По случаю приобрел комплект сигналов за 610 руб.

В отличии от родного звукового сигнала Волговские потребляют больше энергии. И для полноценной работы лучше проложить отдельный плюсовой провод. Подключи, разумеется, через реле и предохранитель. Ниже для наглядности схема подключения.

Место установки самих сигналов выбрал стандартное. С новой урбан-решеткой сигналы ставятся без всяких доработок в виде подпиливания их корпуса или решетки радиатор. В комплекте идут крепежные пластины и гайки с граверами.

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Звуковой сигнал НИВА

Звуковой сигнал ГАЗ в НИВУ

В последнее время стало очень много неадекватов на дорогах. На родной тихий сигнал мало кто обращает внимание. Поэтому все же решил поставить сигнал от ГАЗ. Купил такие сигналы производства ЛЭТЗ без кронштейнов:

Ставить решил за решетку радиатора, т.к. под капотом звук получился бы все же немного приглушенным. Штатный сигнал:

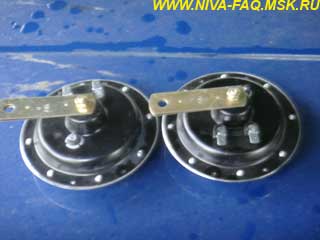

Для размещения сигналов изготовил из нержавейки вот такие крепления:

Схема подключения через реле:

Правда питание я взял от предохранителя №15 который на 16А

Провода питания заходят в заводское отверстие:

Реле располагается на шпильке крепления бачка тормозной жидкости:

Установка реле на сигнал

09 Окт 2012 г. | Тюнинг | Лазаренко Павел | Обсудить

Статья посвящена тем, кто мечтает заменить штатную «пищалку», которую ставила компания Skoda на Octavia Tour, то-ли из экономии, то-ли еще из-за чего. В следующей модели — Octavia А5 данная проблема не является актуальной, т.к. там уже все сделано с завода достаточно хорошо. А вот А4 досталась, на мой взгляд, неудачная штатная «гуделка», которой даже посигналить иногда стыдно.

А что у нас гудит заведомо хорошо и проверено временем? Конечно же «Волга», более того, в интернете много тем, посвященных установке «волговских» сигналов на разные машины. Поэтому его и будем ставить, ведь установочный комплект получается довольно не дорогой, в отличие от штатного двухтонального сигнала, да да, есть и такой, но цена на него негуманна, и ставить его будут, только истинные приверженцы всего оригинального.

До начала всех работ покупаем материалы:

  • Гофра 9мм — 2 метра
  • 2 разъема типа «мама»
  • Одна клемма под болт М6
  • Реле на 30А и разъем к нему
  • Корпус под предохранитель для врезания в провод и сам предохранитель на 15А
  • Провод 1,5 мм метров 5 (лучше пару цветов, но не критично)
  • Комплект волговских сигналов С302Д и С303Д
  • Болт М8 и гайка для него (все под ключ на 13)
  • Болт М6 и гайка для крепления реле (можно заранее подобрать по отверстию)
  • Пластина из нескольких полосок железа, она же «наборная» (размеры можно оценить на фото ниже)
  • Набор термоусадочных трубок
  • Изолента
  • Пластиковые стяжки

Из инструментов потребуются: 2 ключа на 13 и один на 10, отвертка «торкс», кусачки, дрель, сверло на 8, молоток.

Вся процедура установки заняла 4 часа, включая подготовку проводов (часа 2 от общего времени). Поэтому, лучше готовиться заранее, например, спаять провода по описанному примеру, тогда времени на сам монтаж потратится заметно меньше и если привлекать помощника, то на меньшее время — явно проще.

Находим яму (подъемник), или ровное сухое место, т.к. надо работать под машиной. В нашем случае это была площадка с твердым покрытием. Вынимаем решетку из бампера:

Домкратим машину, снимаем переднее левое колесо. Тут же заботимся о безопасности, т.к. домкрат — не самый надежный агрегат, поэтому кладем под порог хотя бы снятое колесо, и что-нибудь на него, чтобы, в случае падения, машина не упала на голову. Конечно же тянем ручник от души и ставим на передачу, под колесо ставим упоры. Кто уверен — может выполнять не все пункты, но я бы этого не советовал 🙂 Чтобы небыло проблем по электрике — снимаем клеммы аккумулятора, опять же напомню — сначала минус, потом плюс.

Выкручиваем 3 самореза из подкрылка:

Забираемся под машину и вынимаем пластиковую заглушку:

Снизу видим сам сигнал:

Он же виден и спереди, очень удобно, когда заглушки нет:

Откручиваем первую гайку, при этом лучше сразу вынуть, чтоб не мешался, какой то датчик (предположительно датчик температуры забортного воздуха):

Откручиваем второй болт:

и вынимаем кронштейн вместе с сигналом.

Завершив разборку, можно переместиться в теплое, удобное помещение. Берем дрель и рассверливаем сверлом на 8, отверстие. Гнем молотком аккуратно, под прямой угол указанную на фото пластину (выделены место сгиба и отверстие для сверления).

Берем наборную пластину, заготовленную заранее (есть мнение что наборность как то улучшает резонирующие свойства и соответственно звук, штатно стоит пластина из двух железок). В моем случае она была немного длиннее и пришлось просверлить еще одно отверстие поближе. Размеры можно оценить по линейке.

Собираем конструкцию обратно, но уже со вторым сигналом, тут как раз пригодятся болтик М8 с гайкой, еще не забудьте гроверные шайбочки.

Далее переходим к самому долгому процессу паяния «косички» проводов на фишку реле (это можно вынести в подготовительные работы).

Разъем №30 — силовое питание от «+» аккумулятора.
Разъем №85 — черно-желтый «+» от штатной проводки сигнала. Управляющий провод.
Разъем №86 — коричневый «-» от штатной проводки сигнала.
Разъем №87 — выход на сигналы.

В итоге должно получиться что то типа такого.

Обратите внимание, что на питание к новым сигналам припаяны 2 провода, а на провод, который пойдет на «+» от аккума, припаян корпус под предохранитель. На конец провода, который пойдет на аккумулятор, припаиваем клемму под болт, а на питание к сигналам — разъемы «мама». На все соединения не забываем одевать термоусадочные трубки.

Все в сборе выглядит примерно так:

Общая длина около метра, можно оценить по линейке (на фото ниже приложена третий раз, т.е. 30см линейки равно примерно 90см от начала)

На провода, если они одного цвета, для маркировки прикручиваем изоленту, чтоб потом при монтаже не попутать. Провод приходящий на 85 разъем реле маркируем как «+» на обоих концах.

На этом работы в помещении закончены, можно идти к машине. Скусываем штатную клемму на сигналы, она больше не нужна.

По цветности: 85 разъем реле должен соединяться с черно-желтым «+» от штатной проводки сигнала. Управляющий.
Разъем №86 — коричневый «-» от штатной проводки сигнала. На фото видно как выглядят штатные провода.

Берем болтик с гайкой из заначки и прикручиваем реле в отверстие (там есть 1-2 сделанных еще на заводе отверстия).

После чего укладываем провода в гофру и перематываем в местах выхода проводов чтоб не вылезли.

Следующим шагом гофру уже с проводами спускаем вниз к месту крепления сигналов.

Лезем под машину, зачищаем провода штатной проводки и скручиваем с проводами от самодельной «косички», не забываем соединять правильно (см. выше). Также не забываем надевать термоусадочную трубку до скручивания проводов.

Прикручиваем кронштейн с сигналами (вид через дырку в бампере). На всякий случай еще раз по месту необходимо проверить и убедиться что «улитки» сигналов расположились так, что вода в них скапливаться не будет, а будет стекать вниз.

Возвращаем обратно датчик.

Далее, по месту размещаем провода в гофру и обрезаем ее. Надеваем два разъема питания на сигналы, это скорее всего придется сделать на ощупь.

Ставим обратно клеммы на аккумулятор и прикручиваем провод питания.

Все, можно попробовать первый раз погудеть. Меня ждал первый сюрприз — реле работает, но сигнал не гудит, причина найдена быстро, это российский корпус предохранителя, где сам предохранитель достаточно сильно болтается и нет контакта, пришлось отверткой поджать ему контакты и все заработало. Ура.

Теперь собираем все обратно и радуемся.

Фоткаемся на память.

Реле 30А50,00
Разъем для реле30,00
Провод, 5м39,30
Клеммы — мама, 2шт6,00
Клемма под гайку, 1шт3,00
Контейнер для предохранителя + гофра 2м70,00
Предохранитель 15А5,00
Волговские сигналы (пара) с302д и с303д700,00
Итого903,30

Остальное из расходников было под рукой. И конечно бесценная помощь Алексея (hds).

PS. Все таки замечательная машина была «Волга», давно сгинула в конкурентной борьбе, но ее голос еще долго будет встречаться на авто других производителей.

09 Окт 2012 г. | Тюнинг | Лазаренко Павел | Обсудить

Как установить хорошие звуковые сигналы

ВАЗ 2110 (10-е семейство)

Установка громких и солидных рожковых звуковых сигналов от волги. На все автомобили 10-го семейства ставится сигнал, которым просто не прилично сигналить. Альтернатива штатному сигналу — волговские звуковые сигналы. В комплекте 2 рожка — высокий и низкий тона. Рецепт подойдёт на очень многие современные автомобили.

Установка волговских звуковых сигналов

На все автомобили 10-го семейства ставится сигнал, которым просто не прилично сигналить. Альтернатива штатному сигналу — волговские звуковые сигналы. В комплекте 2 рожка — высокий и низкий тона.

Многие ставят их, прикручивая к рамке радиатора.

Мне показалось это не интересным. Мы ведь не ищем легких путей. Поэтому установил под бампером на шпильках кронштейна.

Прикручивал через пластины, на которых держатся штатные сигналы.

Подключение волговский сигналов без изменения штатной проводки, увы, утопия. Потому что на штатный сигнал всегда подается плюс, а на руле замыкается масса. Волговские сигналы получают массу постоянно с болта крепления, а плюс замыкается на руле. Подключал я сигналы по следующей схеме:

Открываем ЧЯ и левее под панелью видим два разъема. Нам нужен на 13 контактов. Вынимаем из него серый с черной полосой провод (у меня он был белого цвета) из контакта №6 (на фото обведено откуда я вынимал провод) и подсоединяем к реле на контакт 85. А на его место, в разъем, вставляем провод, идущий от контакта 87 реле.

Белый провод оказался коротким, пришлось нарастить.

На реле нужно подать питания. Для этого нужно подсоединить к монтажному блоку провод на разъем Ш5-6.

А другой конец провода к реле к контакту 30, и через перемычку к контакту 86.

С контакта 87, при нажатии на кнопку сигнала, (по серому проводу с черной полосой) подается плюс на сигналы.

Красный провод с белой полосой у сигналов не используется, но т.к. на него постоянно подается плюс, его нужно хорошенько заизолировать.

Достоинства такой схемы подключения в том, что:

  • не прокладывается под капот ни одного нового провода
  • мы не берем питание с красного с белой полосой провода, т.к. на этом проводе запитан вентилятор системы охлаждения
  • реле находится в монтажном блоке.

Итог: волговские сигналы гудят серьезно, не то что штатные мяукалки.

Замена штатного звукового сигнала на Лада Веста

Замена звукового сигнала на Лада Веста – нехитрая процедура, которую должен уметь выполнить любой владелец. Ведь езда без исправно работающего клаксона априори небезопасна, а отгонять автомобиль на СТО из-за подобной поломки – неоправданно большие временные затраты. Однако замена в случае возникшей неисправности – не единственная необходимость. Многих попросту не устраивает громкость либо тональность звукового сигнала, и они меняют штатные компоненты Весты на альтернативные. Следовательно, оба эти пути необходимо рассмотреть подробнее.

Замена штатного звукового сигнала в случае поломки

Для начала потребуется подготовить авто к работе, поставив его на стояночный тормоз и выключив зажигание. Затем нужно поднять капот и, вооружившись ключом «на 10», отсоединить минусовую клемму с аккумуляторной батареи. Затем следует демонтировать передний бампер, что лучше осуществлять с помощником, дабы не повредить ЛКП на самом бампере и на крыльях Весты.

На рисунке показаны место крепления сигнала Весты, его штекер и сам сигнал.

По завершении этого, остается отсоединить штекер с проводами от рожка сигнала. Затем можно демонтировать и сам сигнал, кронштейн которого к кузову крепится одной гайкой. Для демонтажа потребуется удлинитель, вороток и головка «на 13».

Снимать и ставить передний бампер необходимо с помощником.

Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.

Альтернативные варианты

В данном случае возможности ограничиваются исключительно фантазией обладателя Весты. Чаще всего на Ладу ставятся звуковые сигналы от «Волги», так как их звучание существенно громче. Но есть и иные способы. Наиболее распространенными вариантами такой «модернизации» являются:

— монтаж сигналов от «Волги» — в данном случае возможны разные способы установки (с подключением реле в салоне либо под капотом)

— монтаж прочих сигналов;

— установка сигнала с интегрированным компрессором;

— комбинация сигнала и дальнего света.

Установка других сигналов — лишь один из множества вариантов.

Монтаж сигналов от «Волги»

Он подразумевает не только установку на Весту непосредственно «ракушек», но и разнообразные варианты их подключения. Стоит помнить, что звуковой сигнал от «Волги» может быть как старого, так и нового образца. Впрочем, отличий, кроме незначительного различия в тональности, у них нет:

— звуковые сигналы Волга-3110 (22.3721/221.3721) – низкий и высокий тон;

— звуковые сигналы Волга, РАФ С302/303Д – низкий и высокий тон.

Звуковое давление – 105-118 Дб.

Сигнал от «Волги» отлично подойдет для Лада Веста.

Необходимо учитывать, что просто заменить сигналы на Весте не выйдет, ведь потребление тока у них разное. Для Весты этот показатель составляет 5А (паспортные данные), хотя в реальности он обычно не превышает 3.5А. Сигналы с «Волги» потребляют по 8А каждый, что в сумме дает 16А. Следовательно, для их монтажа необходимо применение реле 4-контактного типа. В частности, можно использовать реле 904.3747-10.

Кроме того, на Весте к заводскому сигналу подается только один штекер – «Плюс» у него постоянный, так как он подводит питание к вентилятору, а «Минус» идет с клавиши на рулевом колесе. Относительно же волговских сигналов, то для них необходим только «Плюс», потому как «Минус» идет непосредственно через металлическое крепление к кузову.

Подобный вариант крепления приведет к вибрации и звону во время работы сигнала. Необходимо использовать кронштейны.

Также необходимо учитывать габариты звуковых сигналов – у волговских они больше, нежели у штатных на Весте. Следовательно, установка на заводские места исключается. Кроме того, нежелательно монтировать их сразу на кузов, так как это приведет к вибрации, а звук резонирующего металла будет примешиваться к гудку. Так что оптимальным решением станет применение кронштейна. Достоинством такого варианта является и его дешевизна – комплект «волговских» сигналов обойдется примерно в 1 000 руб.

Монтаж реле в салоне Лада Веста

Это делается непосредственно в блоке предохранителей. Для проведения работ нужны будут следующие компоненты:

— звуковые сигналы от «Волги»;

— реле 4-контактного типа;

— клеммы – широкая (6 ед.) и узкая (1 ед.).

Для установки лучше всего использовать свободное место в блоке предохранителей, на которое и перебрасываются провода с контактного реле, отвечающего за активацию сигнала на руле. На место, которое освободилось, ставится провод от контакта реле «87». Далее потребуется извлечь провод из 13 контактной колодки и вставить его в 13-й разъем «87» контакта реле.

Схема подключения волговских сигналов на Лада Веста.

Для подачи «Плюса» потребуется подать провод к контакту реле «30» с разъема «Ш5-6», посредством перемычки контакта «86». При этом придется заизолировать провод красно-белого или черно-белого цвета, так как на него постоянно идет «Плюс».

Реле сигналов с «Волги» в блок предохранителей Лада Веста.

Данный метод имеет ряд преимуществ:

— расположение проводки под капотом;

— монтаж реле в соответствующем блоке, что гарантирует сухость;

— использование отдельного «Плюса».

Впрочем, при полном отсутствии опыта и знаний в сфере электрики авто, с установкой реле в салоне лучше обратиться к автоэлектрику.

Монтаж реле под капотом Лада Веста

Относительно компонентов, то они аналогичные, но список потребуется дополнить еще несколькими элементами:

— предохранитель подвесного типа;

— пластиковая гофра – 2 метра.

Монтаж самих гудков производится в удобном месте, а подключение осуществляется по одной их 2-х схем:

  1. С использованием «Плюса» непосредственно с блока предохранителей;
  2. С использованием «Плюса» сразу от аккумулятора, с применением отдельного предохранителя.

Первый вариант подключения.

В целом второй вариант предпочтительнее. Располагаться реле должно в месте, защищенном от попадания влаги. Кроме того, предварительно данный компонент рекомендуется обернуть в полиэтилен либо заизолировать.

Второй вариант подключения.

Выполнение работы довольно простое – потребуется демонтировать бампер Весты и снять заводской сигнал, а затем можно начинать сборку. Сначала необходимо качественно заизолировать провода, а тот провод, что соединяет сигналы, рекомендуется пропустить сквозь гофру, дабы он со временем не перетерся. Затем потребуется зафиксировать реле, после чего можно собирать все обратно.

Один из вариантов фиксации реле под капотом Лада Веста.

Комбинированный вариант

Этот способ подразумевает сохранение штатных гудков Весты, но с установкой «волговских» в качестве дополнительных. При этом совмещение 2-х разных тональностей будет весьма оригинальным и специфическим ходом. Фиксация производится аналогичным образом, как и в предыдущих случаях, в любом удобном месте через кронштейн. После чего потребуется качественно заизолировать все соединения, дабы на них не попадала грязь и влага.

Схема комбинированного подключения сигналов на Лада Веста.

Монтаж прочих звуковых сигналов на Лада Веста

Необязательно концентрировать внимание исключительно на «волговских» сигналах, так как можно использовать гудки и от иных производителей. На рынке есть масса вариантов от различных брендов, которые можно купить – MITSUBA HOS-04GL, Elephant CA-10100 12v, GMP France / 410-510Hz и другие.

Сигнал MITSUBA HOS-04GL.

Их цена варьируется в пределах от 3 000 до 10 000 руб., хотя есть комплекты и до 28 000 руб. Их монтаж аналогичен процессам с сигналами от «Волги».

Пример монтажа сигналов от бренда GMP на Лада Веста.

Установка звукового сигнала с компрессором на Лада Веста

Для его фиксации необходим целый набор компонентов:

— ресивер – для сжатого воздуха;

— компрессор – для нагнетания воздух в ресивер;

— дудки (сигналы) – в них и подается сжатый воздух из ресивера.

Несомненным достоинством такого типа сигналов является их мощность, которая заметно превосходит таковую у штатных гудков Весты. Звук некоторых сигналов слышен за 1.5-2 км! Установка и подключение несложные, и во многом повторяют процедуры с обычными сигналами, за исключением того, что все элементы потребуется подсоединить между собой.

Hadley KIT 977 — один из лучших вариантов для любителей мощного сигнала на Лада Веста.

Впрочем, подобный тип сигналов для Весты обладает и рядом минусов:

Цена – стоимость подобных комплектов заметно выше, нежели обычных. Средний ценник на качественный сигнал начинается от 30 000 руб. и доходит до 40 000 руб. На рынке немало вариантов подобной продукции. Например, Hadley KIT 964 (29 500 руб.), Hadley KIT 984 (40 000 руб.) и т. д. Конечно, можно приобрести и бюджетный товар, который намного доступнее, но его долговечность под вопросом, кроме того, довольно быстро звук такого сигнала стихает и становится неотличим от штатного на Весте.

Необходимость в обслуживании – данный тип нужно время от времени смазывать и проводить иные мероприятия.

Время срабатывания – в отличие от штатных устройств Весты, которые работают сразу, гудки с компрессором активируются с незначительной задержкой, так как для наполнения ресивера воздухом необходимо время. В критической ситуации эти секунды могут многое решить.

Наличие в комплекте ресивера является причиной незначительного запаздывания в срабатывании.

Место монтажа – в комплекте имеются пластиковые элементы, которые рекомендуется устанавливать на расстоянии от нагревающихся элементов во избежание растрескивания.

Пылегрязезащита – она необходима для всасывающего отверстия компрессора. Для этого можно применять как специальный фильтр, так и обычный чулок.

Кристаллизация влаги – во время работы пневматического сигнала, на его рабочих поверхностях конденсируется влага. Следовательно, зимой до прогрева и оттаивания сигнал может попросту не сработать.

Необходимость сохранения штатных сигналов Весты – это обязательное условие для успешного прохождения ТО.

Комбинация звукового сигнала и света на Лада Веста

Весьма эффектный способ выделить авто, когда во время нажатия на клаксон будет загораться дальний свет, либо при моргании дальним срабатывал и сигнал. Однако при включении дальнего, сигнал активироваться не будет. Менять базовую проводку не требуется, достаточно лишь сделать все по схеме.

Схема подключения сигнала на Весту, при которой сигнал будет срабатывать одновременно с морганием дальним светом фар.

Более подробно с проводкой Лада Веста, а также схемами подключения можно ознакомиться в данном файле: shemy_chutov_provodov_lada_vesta

Как подключить волговский сигнал

Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».

Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:

  • Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
  • Реле типа 90.3747 совместно с колодкой и фланцем крепления;
  • Набор широких клемм;
  • Предохранитель на 20А вместе с установочной колодкой;
  • Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
  • Термоусаживаемая трубка или изолента;
  • Кусок алюминиевого или стального уголка.

Практическое исполнение доработки

Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).

Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.

Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.

Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы). Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).

Баян еще тот, но все же…

Ни для кого не секрет, что на почти всех «тазиках» сигнал какой-то детский смешной, если честно, то и нажимать то его стыдо 🙂
Но поскольку на дорогах появляется все больше «ассов» и чтобы если кто-то — подрезает и пр. как следует «бибикнуть» решил поменять сигнал на более мощный. Рассмотрев все варианты для себя выбрал наиболее простой и распространенный — сигнал от Волги. Затраты на него не великие, долговечные, достаточно громкие и все же не китай…

Подключал по известной схеме:

Почему через реле? Потому что штатный сигнал потребляет гораздо меньше, и предохранитель на котором сидит штатный сигнал также идет на вентилятор охлаждения, поэтому не дай бог что-то не так, можно и закипеть. решил сделать через отдельное реле, запитаться напрямую от аккума через предохранитель.

Что понадобилось:
1. Сигнал волга С 303 Д, С 302 Д (высокий/низкий тон) — 2комплекта
2. Реле электромагнитное 12V 4-х контакт.с кронштейн. артикул: 90.3747-10
3. Колодка разъема реле с 4-мя проводами
4. Провод сечением 2,5 — 2-3м
5. Гофра 10мм для кабеля 2-3м
6. Держатель предохранителя плоского с проводом
7. Предохранитель 25а
8. Клемма под болт М6 с проводом (закрепить на клемму акб)
9. Клемма (мама) 6.3мм — 4шт
10. Изолента
11. Термоусадка

Уже очень давно раздражал штатный сигнал — какой-то он никакой 🙂
Решил заменить на что-то более серьезное.

Купил Волговские сигналы:

Купил реле 4х контактное и колодку:

Далее срезал штатный сигнал:

Подготовил проводку под силовой «+» и массу:

Вот зачем нужен был провод на массу — место крепление сигналов находится в пластиковой вставке:

Подготовил перемычки для сигналов:

Установи сигналы на место крепления:

Подключил всю проводку:

На силовой «+» дополнительно поставил предохранитель на 15 ампер, между аккумулятором и реле. Всю проводку и реле стянул стяжками — что-бы не болтались. Собственно и все

Схема подключения сигналов (если кому понадобится):

KIA Rio 2011 — электроника

Машины в продаже

Kia Rio, 2006

Kia Rio, 2009

Kia Rio, 2011

Kia Rio, 2011

Смотрите также

Комментарии 121

Приветствую, вот хочу по вашему методу установить все, опыта в этом нет, Глянул есть вопросы. 1.Нужен ли мне провод на массу если у меня там изначально металлическая п-образная деталь на которую и устанавливаются сигналы. 2.у вас здесь не показано как на силовой вы установили предохранитель 15А(хотелось бы увидет или же комментарий-вы там использовали выносной блок под предохранитель в единств числе?). Был бы очень благодарен за подсказки)

1. Провод не нужен.
2. Да — отдельный блок для предохранителя (герметичный).

а должно ли быть что один клаксон кричал сильнее чем другой?или они должны одинаково кричать?

зачем ставить дополнительное реле, когда штатное стоит?

Тоже штатные заменил… Би-Би, Би-Би огонь просто… Сигналят мама не горюй…

Провода музыкальные, они сгниют быстро.Я ставил мощный из под зажигания и реле мощное, сигналит очень хорошо

Как сигнал работает? все нормуль? вопрос просто релюшке массы хватает со штатного минуса?

Все работает отлично — только вот думаю поменять низкий тон — что-то он через раз начал срабатывать. Так на релюшку минус идет только от штатного сигнала. Минус и плюс штатного — только замыкают реле — нагрузки никакой. А масса идет на прямую к сигналам.

ну сигналы я понимаю что питаются отдельно) у самого на классике стоят волго)

Можно попробовать поставить рожковые сигналы Denso (партнамбер в автодоке JK2720006900 ).
По цене конечно недешево 1250 руб. за пару, но при этом на выходе получаем:
1) Качественно изготовленные импортные сигналы
2) Простой монтаж сигналов, т.к. они имеют низкий ампераж и не требуют установки через реле и замены штатного предохранителя
3) Приятный звуковой аналог волговских сигналов меньшего размера и веса.
Пример установки (www.drive2.ru/l/7132000/)

Разница например между Denco и Волговскими сигналами по потреблению ампеража существенная!
-на Волговских сигналах потребление тока 7А на 1шт.,
Каждая из «дудок Denco» потребляет по 4,5 ампера, что при параллельном их включении дает в сумме 9 ампер, что вполне подходит для проводки и оригинального предохранителя в 10 ампер для многих иномарок. Если у Вас предохранитель 10 А — то включать волговские сигналы НЕОБХОДИМО ПОСРЕДСТВОМ СХЕМЫ ЧЕРЕЗ РЕЛЕ!

У меня два волговских подключены к штатной проводке, предохранитель штатный на 10A
хочу переделать на доп.реле, какое требуется сечение провода?

Чем больше сечение тем лучше.на Волговских сигналах потребление тока 7А на 1шт.,
Процесс описан здесь, можно почитать:
www.drive2.ru/l/1554263
www.drive2.ru/l/81822/
Здесь хорошо описано: www.drive2.ru/l/1850889/
1мм2 сечения провода выдерживает 10А нагрузки. Сечение 0.75 – 7.5А, т.е. провод нужен сечением не менее 1, 5 — 2 мм2.

Я таблицу нашел там вот такие данные даны.
1 мм² — 17A
1,5 мм² — 23A
2,5 мм² — 30A

0,5 мм² — 11A
0,75 мм² — 15A

Ну протяни провода 1,5 мм и не заморачивайся!

Хорошо, так и сделаю, спасибо! (:

Да вообщем-то не за что.

2 комплекта у себя уже Волговские поменял. Глючат. Маде ин China.

У меня отечественные — с момента установки все ОК.

на коробке-то все отечественное, да и на сигналах. А в коробочке стикер сделано там-то для такой-то организации.

у меня были без коробочки, мои были связаны советской веревочкой.

Ссылка на основную публикацию
Adblock
detector
