Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Рулевые наконечники – основа рулевой тяги, они выполнены в форме шарнира который запрессован в корпус, данный шарнир вставляется в отверстие поворотного рычага стойки и при повороте руля, этот шарнир двигает колесо в нужную вам сторону и тем самым автомобиль поворачивает.

Примечание!
Для замены наконечников, требуется запастись: Специальным съёмником который идёт специально для шаровых шарниров, а так же всеми ключами которые есть в вашем арсенале и пассатижами с отвёрткой!

Краткое содержание:

Где находится рулевой наконечник?
Как мы уже сказали он состоит из корпуса и из шарового шарнира, шарнир же у наконечника вставлен в отверстие (Указан синей стрелкой), чтобы легко найти его, придётся снять колесо с автомобиля и взглянуть на телескопическую стойку, чуть ниже на фотографии было указано красной стрелкой, расположение наконечника рулевой тяги в ходовой части автомобиля.

Когда нужно менять рулевой наконечник?
У наконечника есть пыльник, для наглядности мы его указали зелёной стрелкой на фотографии выше, если данный пыльник будет порван, то сразу же не думая меняйте наконечник, даже если он ещё по вашему мнению находится в хорошем состоянии, то через некоторое время он всё же выйдет из строя и чум скорее вы его замене, тем будет лучше, при порванном пыльники в шарнир забивается грязь и вода попадает, из-за этого быстро вымывается смазка и вместо неё частички грязи появляются в шарнире, из-за этого появляется люфт у руля, он начинает вибрировать и автомобиль гораздо хуже начинает отзываться при повороте рулевого колеса у автомобиля.

Примечание!
Наконечники приходят в негодность из-за нескольких причин, первая это когда рвётся пыльник, вторая это от времени, вить при езде у шарового шарнира происходит трение между ним самим и отверстием в которое он вставляется (В стойку), ну и третья причина это недостаточное количество смазки которую толком не положил производитель или которая просто высохла и смылась от времени!

Как заменить рулевой наконечник на ВАЗ 2108-ВАЗ 21099?

Примечание!
Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие:
1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание!

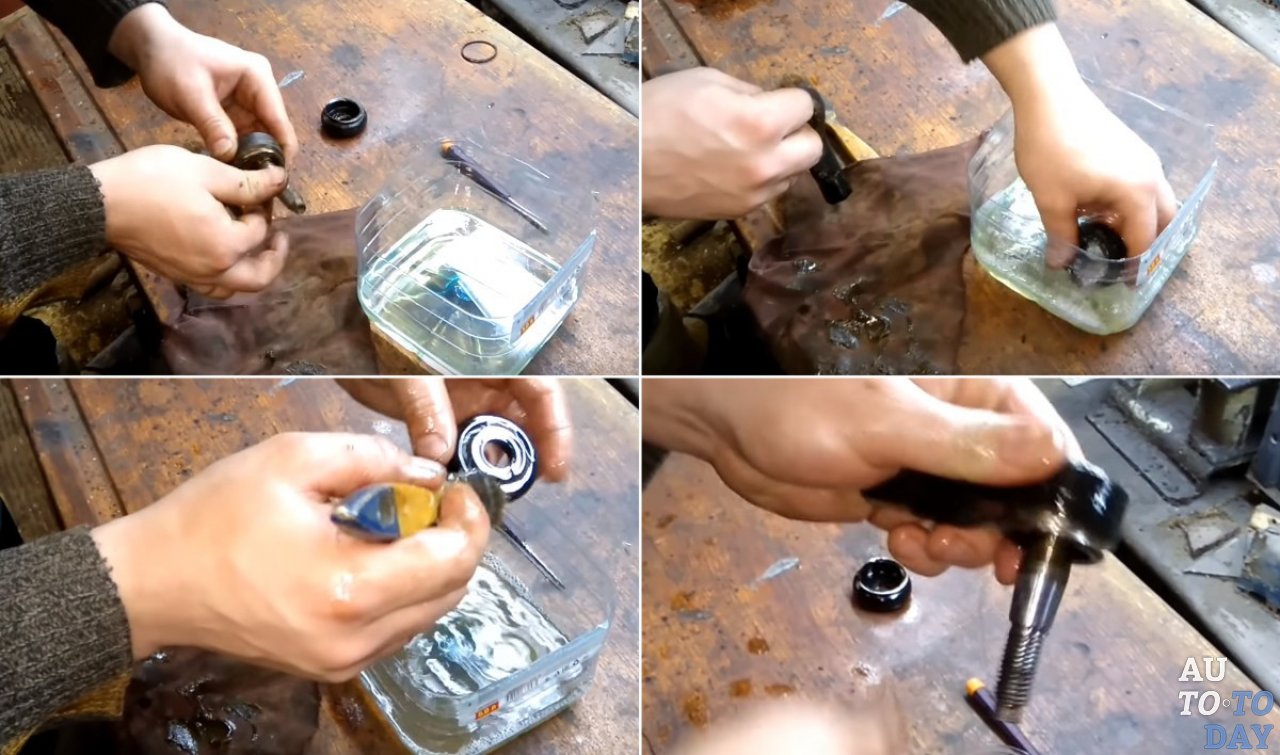

Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка:
Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик:
Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

Самостоятельная замена наконечника рулевой тяги ВАЗ 2114

Замена наконечника рулевой тяги ВАЗ 2114 — далеко не самая приятная работа, которую мне приходилось выполнять. Однако, проблема имеется и ее нужно устранить. Неисправность дала о себе знать в виде надоедливых скрипов, которые чередовались со стуками, автомобиль стал напоминать телегу, особенно на небольшой скорости. Первое, что пришло в голову — «накрывается» шаровая, однако после детальной диагностики оказалось, что нужна срочная замена наконечника рулевой тяги.

Вам понадобится следующий инструментарий:

  • Домкрат;
  • Ключи на: «19», «24», «27»;
  • Съемник для выпрессовки пальца из рычага или монтажная лопатка и молоток;
  • Штангенциркуль;
  • WD-40 или тормозная жидкость.

Итак, к вашему вниманию детальный фотоотчет о том, как самостоятельно заменить наконечник рулевой тяги на ВАЗ 2114.

1. Первым делом необходимо «вывесить» колесо, затем снят его полностью.

2. Рулевое колесо выверните максимально (вправо ли влево, в зависимости от того с какой стороны вы производите ремонт).

3. Достаньте шплинт, после чего используя ключ на «19», открутите гайку крепления самого наконечника.

4. Возьмите съемник и выпрессуйте палец из рычага. Если съемника не оказалось, используйте монтажку и молоток.

5. При помощи «штангеля» замеряйте расстояние, это вам пригодится при сборке и установке углов колес.

6. Удерживая муфту ключом на «24», открутите по часовой стрелке контргайку ключом на «27». В случае, когда контргайка прикипела или заржавела, возьмите WD-40 или тормозную жидкость.

7. Далее открутите наконечник против часовой стрелки.

8. Замена наконечника рулевой тяги ВАЗ 2114 практически завершена, осталось только установить новый наконечник. Для этого возьмите «Литол 24» и тщательным образом смажьте резьбу.

Сборка производится в обратной последовательности, не забудьте замерять расстояние, а также в случае необходимости отрегулировать развал-схождение колес.

Восток Авто

Замена рулевых наконечников своими руками

Замена рулевых наконечников авто – это обязательная процедура, которая выполняется при техобслуживании подвески транспортного средства. Эти конструктивные элементы несут ответственность за повороты колес.

Поэтому состояние наконечников необходимо постоянно отслеживать, чтобы гарантировать безопасность вождения и достойную маневренность машины. Повреждение рулевых наконечников повлечет потерю связи между колесами и рулем, что может привести к непоправимым последствиям.

Конструктивно наконечники являются полусферическими стальными пальцами, которые снабжены резьбовыми соединениями для крепления к рулевым тягам. Данные детали обеспечивают четкое соответствие поворотов руля и передних колес транспортного средства.

Признаки неисправности

О повреждении и необходимости замены правого или левого рулевого наконечника можно судить по нескольким признакам. В их числе:

  • биение в руль, которое сильнее ощущается на поворотах;
  • большой люфт рулевого колеса;
  • нетипичные звуки, отчетливо слышимые во время езды по неровностям.

Выявить данную неисправность в рулевом управлении автомобиля можно следующими способами.

  1. Один человек садится на место водителя и вращает рулевое колесо из стороны в сторону. В это время его напарник находится под автомобилем, наблюдая и фиксируя наличие люфта на каждом наконечнике.
  2. В ситуации, когда помочь автовладельцу некому, он сам способен определить наличие дефекта. Для этого водителю следует вручную проверить состояние тяг и наконечников. Значительный люфт этих элементов будет заметен невооруженным глазом.
  3. Самый простой способ подразумевает подъём авто посредством домкрата. В таком положении следует пошатать колесо, определяя наличие люфта.

Обнаруженный люфт является главным симптомом, при котором рулевые наконечники подлежат замене.

Устранение неполадок

Для качественной замены рулевых наконечников, тяг или рейки не во всех случаях обязательно обращаться к специалистам сервисного центра. Эта процедура по плечу большинству автолюбителей. Чтобы выполнить ремонт своими руками, необходимо приобрести левые и правые наконечники, ведь менять их рекомендуется сразу с двух сторон. А также подготовить набор инструментов, включающий:

  • специальный съемник, альтернативой которому могут стать монтажка с молотком.
  • динамометрический ключ;
  • щетка по металлу;
  • плоскогубцы;
  • ключ на 13 и на 19;
  • проникающую смазку.

Далее процедура смены деталей подвески выполняется по следующему плану.

  1. Поднимаем машину домкратом и фиксируем противооткатными стопорами.
  2. Демонтируем передние колеса.
  3. Зачищаем место соединения наконечника и поворотного кулака щеткой и обрабатываем его тормозной жидкостью (если нет проникающей смазки).
  4. Снимаем шплинт, который фиксирует резьбовое соединение, и откручиваем гайку рулевого наконечника.
  5. Выпрессовываем палец из кулака посредством съемника.
  6. Снимаем крепежный болт и выкручиваем палец.

Перед выкручиванием рулевого наконечника следует обратить внимание на число оборотов, требуемое для этой процедуры. Данный параметр позволит соблюсти верное расстояние при монтаже нового наконечника, а, следовательно, можно будет обойтись без процедуры развала схождения. Также отметим, что палец выкручивается по часовой стрелке.

Установка новых деталей выполняется согласно следующему алгоритму.

  1. Вкручиваем наконечник и крепим его к рулевой тяге.
  2. Вставляем палец в кулак и прижимаем гайкой, фиксируя соединение шплинтом.
  3. Ставим на место колеса, опускаем кузов на землю и проверяем фиксацию дисков.

Для того, чтобы убедиться том, необходимо ли выполнять развал схождение колес, рекомендуется посетить ближайший сервисный центр. Это позволит минимизировать риски возникновения проблем с управлением автомобиля в ближайшей перспективе.

В случае, когда подобные ремонтные работы вам не по силам, не хватает времени или же нет подходящего инструмента, замену наконечников следует поручить профессиональным автомеханикам. Но сделать это необходимо без промедлений, поскольку подобные дефекты сильно снижают безопасность езды на автомобиле.

Замена рулевых наконечников без съемника

Ранее упоминалось, что заменить специализированный съемник может набор из молотка и монтажки. В этом случае весь процесс состоит из следующих этапов.

  1. Поддомкрачиваем авто, устанавливаем кирпичи под задние колеса, демонтируя передние.
  2. Чистим и смазываем средством WD-40 место соединения наконечника рулевой тяги и поворотного кулака.
  3. Снимаем шплинт и гайку.
  4. Выбиваем палец при помощи монтажки и/или молотка.
  5. Выкручиваем болт крепления наконечника к тяге.
  6. Замеряем расстояние между изношенной деталью и сгоном.
  7. Согласно имеющимся данным ставим новый наконечник.
  8. Выполняем процедуры сборки узла в обратном порядке.
  9. Монтируем колесо и снимаем авто с домкрата.
  10. Проверить развал схождение.

Стоимость замены рулевых наконечников в автосервисе достаточно демократична, а для того, чтобы сэкономить свои нервы и силы, лучше всего довериться профессионалам. Сделать это достаточно просто, заполнив форму, представленную ниже.

Замена рулевых наконечников своими руками

Любой машины хватит до конца жизни, если ездить достаточно лихо

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Разрезать гайку с болтом следует вдоль, так как если придётся ещё воспользоваться съемником для выпрессовывания самого наконечника, то нам понадобится остаток болта.

Если же мы срежем под гайкой, то уже некуда будет давить самим съемником.

Дальше нужно открутить контргайку, которой зажата сама рулевая тяга. Гайка находится в конце рулевой тяги. Её можно открутить рожковым ключом.

Откручивается она по часовой стрелке, достаточно ее совсем немного ослабить.

Контргайка открутилась, теперь выбиваем болт рулевого наконечника, его можно выбить молотком, немного по нему стукнув.

Если не идёт, то стучать больше нельзя, так как шляпа у него станет плоской и в дальнейшем просто не пролезет в отверстие, придётся также болгаркой срезать.

Для того чтобы без проблем демонтировать рулевой наконечник, существует съёмник, который одевается на поворотный кулак.

В нём есть болт, он давит на болт самого рулевого наконечника. Закручиваем болт на съемнике и, таким образом, выдавливаем рулевой наконечник.

Как видно, рулевой наконечник вышел очень легко, осталось его только выкрутить. Он выкручивается от руки с рулевой тяги без проблем.

Теперь мы можем определить, какой рулевой наконечник нам нужен.

Отправляемся в магазин и покупаем два рулевых наконечника. Почему два?

Потому что они одинаковые, ехали по одной и той же дороге, работали в одних и тех же условиях и ресурс у них одинаковый.

Если застучал один наконечник, то второй или застучит в ближайшее время, или уже стучит, именно поэтому покупаем сразу два — левый и правый.

Они друг от друга отличаются. Рулевой наконечник с завода продаётся уже заполненный какой-то консистентной смазкой.

Но, как правило, ее туда кладут очень мало, поэтому я всегда добавляю собственной смазки. Пусть лучше будет много смазки, чем он очень быстро умрет.

В пыльник рулевого наконечника я добавлю мазку, которая используется для рулевых реек. Также ею можно смазывать подшипники.

Думаю, ничего страшного не будет, если я ее добавлю в пыльник рулевого наконечника.

Чтобы задавить ее в пыльник рулевого наконечника, выдавлю в шприц немного этой смазки, она имеет ядовито-зелёный цвет.

Так как пыльник на этих рулевых наконечниках не снимается, просто приподнимаю его немного вверх, чтобы появилось какое-то пространство, и шприцом задавливаю внутрь смазку.

Для удобства можно пассатижами немного приплюснуть носик шприца, таким образом, он будет легко входить под резинку.

Я добавил внутрь пыльника примерно 5 мл в этой смазки. Всё, наконечник можно устанавливать на свое место.

Предварительно немного смазав резьбу и конус, куда вставляется сам болт наконечника, чтобы потом не было никаких проблем с демонтажом.

Наращиваем наконечник на рулевую тягу. Собираем в обратной последовательности и обязательно проверяем длину, на которую у нас выступает рулевой наконечник.

Проверяю, насколько он выступает. По болту замерял, у меня было 25 см и 8 мм, сейчас же рулевой наконечник закрутился на 3 или 4 мм внутрь.

То есть я закрутил всего лишь до упорной гайки, так, как и тот был, но перекрутил. Отворачиваю один оборот и замеряю ещё раз.

Но, как видно, этого недостаточно, то есть нужно отвернуть ещё, наверно, два или три оборота. Теперь 25 и 8 мм по краю этой резьбы от хомута. Можно зажимать.

Вот, ребята, и считайте, сколько витков, сколько оборотов вы прокрутили, лучше всего замерять рулеткой от пыльника. Это будет уже точно.

Когда вы всё соберете обратно, вы точно отмеряете, на какую длину должен выступать наконечник и, таким образом.

Вам скорее всего не придется делать схождение-развал, можно будет ещё так поездить.

Чтобы зажать гайку рулевого наконечника, его необходимо немного поджать вверх. Таким образом, конус заклинится и не будет проворачиваться.

Вот и всё, осталось закрутить гайку и контргайку.

Во время затяжки контргайки рулевой наконечник необходимо придерживать вторым ключом за специальные грани.

Это делается для того, чтобы он не проворачивался и чтобы не раздавило пыльник. Надевается ключ на грани наконечника и затягивается сама гайка.

Всё готово. Вот так меняется рулевой наконечник.

На этом всё, до скорых встреч!

Как выбить рулевой наконечник съёмником и без него

  • Как выбить рулевой наконечник съёмником и без него
  • Подготовительный этап снятия рулевого наконечника
  • Снятие рулевых наконечников
  • С помощью съёмника
  • Видео: замена рулевого наконечника с помощью съёмника
  • Как снять наконечник рулевой тяги без съёмника
  • Видео: снятие рулевого наконечника без съёмника
  • Проблемные случаи и их решение
  • Сорванная резьба
  • Видео: как восстановить сорванную резьбу
  • Изменение формы деталей
  • Ржавчина
  • Профилактика неисправностей
  • Видео: диагностика рулевой тяги и наконечника

Рулевой наконечник является одной из наиболее важных деталей каждой машины, вне зависимости от марки, модели и предназначения. Его использование в автомобилестроении позволяет соблюдать все принципы передачи поступательного движения от одного рулевого механизма к другому, поэтому всевозможные дефекты и поломки этого узла чрезвычайно опасны и должны устраняться мгновенно. В статье подробно рассмотрено, как снять рулевой наконечник из автотранспортного средства, а также описаны все тонкости наиболее распространённых способов демонтажа этого узла.

  • Подготовительный этап снятия рулевого наконечника
  • Снятие рулевых наконечников
    • С помощью съёмника
    • Видео: замена рулевого наконечника с помощью съёмника
    • Как снять наконечник рулевой тяги без съёмника
    • Видео: снятие рулевого наконечника без съёмника
  • Проблемные случаи и их решение
    • Сорванная резьба
    • Видео: как восстановить сорванную резьбу
    • Изменение формы деталей
    • Ржавчина
  • Профилактика неисправностей
    • Видео: диагностика рулевой тяги и наконечника

Подготовительный этап снятия рулевого наконечника

Снятие рулевого наконечника может производиться по ряду причин, но наиболее часто это делают для его замены, профилактического ремонта, а также устранения всевозможных дефектов смежных агрегатов. Но, несмотря на причину демонтажа, к этой процедуре прибегают только после проведения специфической подготовки. Без этого существует высокая вероятность повредить составные части рулевой тяги, в том числе и рейку.

Чтобы подготовиться к демонтажу этого узла, следует:

  1. Поднять переднюю часть авто при помощи домкрата.
  2. Зафиксировать машину в таком положении плотными подставками под порогами с обеих сторон.
  3. Открутить крепёжные элементы на ближайшем к рулевому наконечнику колесу, а затем снять его.
  4. Очистить рулевую стойку от всевозможных загрязнителей при помощи мягкой щётки с металлическим ворсом.
  5. Щедро смазать стойку средством WD-40, керосином или дизельным топливом.

Снятие рулевых наконечников

Для проведения данной процедуры существует два основных способа: с использованием специального ключа и без него. Несмотря на то что они позволяют провести съём практически по единому принципу, данные методики имеют и кардинальные отличия. Заключаются они в некоторых тонкостях, несоблюдение которых может привести к повреждению отдельных составляющих рулевого узла.

С помощью съёмника

Чтобы извлекать эту деталь безопасно и правильно, следует обязательно обзавестись специальным ключом, так называемым съёмником. Состоит он из основной части (плоского корпуса) и подвижной. В основной установлен специальный болт, передающий усилие на подвижную, которая непосредственно и воздействует на соединение наконечника с рулевой тягой.

Видео: замена рулевого наконечника с помощью съёмника

Процесс демонтажа при помощи ключа предусматривает следующие шаги:

  1. Очистите предварительно подготовленный узел от остатков растворителя.
  2. Ослабьте гайку рулевой тяги при помощи соответствующего рожкового или накидного ключа.
  3. Снимите шаровое кольцо наконечника.
  4. Открутите крепёжную гайку соответствующим ключом (рожковый или накидной).
  5. Штангенциркулем замерьте глубину входа резьбы шарового пальца в поворотный кулак. Это поможет провести обратный монтаж быстро, без проведения регулировочных операций.
  6. Установите лапку ключа под рычаг поворотного кулака, а движущуюся часть на торец шарового пальца наконечника. При этом он должен попасть в специальный округлый паз движущейся части ключа.
  7. Медленно накручивайте гайку на корпусе ключа, движущаяся часть при этом подаёт соответствующее усилие на шаровой палец.
  8. После того как наконечник удалось вытащить из поворотного кулака, далее для полного демонтажа его достаточно выкрутить.

Как снять наконечник рулевой тяги без съёмника

Нередко для снятия наконечника у водителя под рукой специального ключа не оказывается, в таком случае его можно просто аккуратно выбить. Для этого потребуется небольшой лом или фомка, а также резиновый молоток. После выкручивания гайки рулевого наконечника вместо съёмника под рычаг поворотного кулака следует установить заточенную часть лома или фомки.

Слегка надавливая на созданный рычаг, нужно несколько раз ударить молотком по боковой части рычага поворотного кулака. Выбивать деталь нужно аккуратно, чтобы не повредить её и смежные составные рулевой тяги. После того как палец наконечника высвободится, далее узел можно извлечь без особого труда.

Видео: снятие рулевого наконечника без съёмника

Проблемные случаи и их решение

Основной причиной демонтажа данного узла является крупная поломка. Наиболее часто главная причина дефекта выявляется только в ходе снятия, что создаёт для водителя немало проблем, так как экстренное восстановление транспортного средства может затянуться на неопределённый срок. При этом при неправильном их решении велик шанс повредить и прочие узлы авто.

Сорванная резьба

Одной из наиболее сложных проблем, связанных с рулевым наконечником, считается повреждение винтовой резьбы. При этом крепёжный болт может как прочно прикипеть к резьбе, что ухудшает его снятие, так и практически не фиксировать деталь. Возникает поломка по ряду причин, среди которых халатность при установке на заводе или в автосервисе и т. д.

Устранить такой дефект не просто, наиболее часто для этого гайку снимают, а на месте сорванной резьбы нарезают новую. Такое решение позволяет на годы устранить необходимость замены наконечника, обеспечив ему оптимальную работу. Если создать новое резьбовое соединение не удаётся, можно воспользоваться временным решением. Для этого шаровой палец приваривают к рычагу поворотного кулака. При этом рекомендуется провести замену рулевого наконечника как можно скорее.

Видео: как восстановить сорванную резьбу

Изменение формы деталей

Если во время эксплуатации авто или демонтажа наконечника деталь подверглась механическому повреждению, её рекомендуется заменить на новую во избежание экстренной поломки. Однако при всевозможных изменениях формы, которые не затронули шаровой палец и шарнирное соединение, его можно устанавливать обратно. При этом рекомендуется первое время автомобиль подвергать повышенному вниманию, чтобы дефект не вызвал поломки прочих деталей.

Ржавчина

Нередко именно ржавчина становится главной проблемой автомобилиста, связанной с рулевым наконечником. При обильной коррозии достать его без специальных мер практически невозможно. Кроме того, коррозия является основной проблемой повреждения шарнирного соединения, что нередко и является главным предусловием для ремонта рулевого узла.

Снимать отложения коррозии следует при помощи специальных растворителей. Для этого деталь нужно обильно обработать средством WD-40, оно не только снимает накипь, но и создаёт защитный слой для повреждения металла влагой в дальнейшем. Если WD-40 под рукой нет, убрать ржавчину можно при помощи любого органического растворителя. Для этого применяют скипидар, дизельное топливо, бензин и т. д.

Профилактика неисправностей

Профилактика каких-либо неисправностей рулевого узла авто достаточно проста. Самым эффективным способом избежать любой поломки является своевременное и периодическое проведение полного технического осмотра машины. Только это поможет выявить любые дефекты, которые и приводят к поломкам. Для этого рекомендуется не менее 1 раза в год посещать специализированные ремонтные мастерские, при ежедневном использовании машины рекомендуется это делать не реже 2 раз в год.

Видео: диагностика рулевой тяги и наконечника

Демонтаж рулевого наконечника — это не сложный, но достаточно специфический процесс. Он обязательно требует от водителя определённых навыков, а также сноровки, без которых процедура может негативно сказаться на прочих узлах и агрегатах, поэтому, если вы не уверены в своих силах и знаниях, починку наконечника следует доверить сервисному центру, иначе всевозможных убытков не миновать.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Съемник рулевого наконечника

Опции темы
  • Подписаться на эту тему…
  • Поиск по теме

    Съемник рулевого наконечника

    Мужики,помогите. Перебираю ходовую на Масе,не могу выбить рулевой наконечник(наконечник живой,пыльнику хана). Какой съемник прикупить. От чего подходит. (закисло не хило. ). В гараже нашел какой-то,не подходит,болт уперается не по центру пальца.

    P.S. Огромное спасибо Евгению из Железногорска,за консультацию по сайлентблоку.

    а я им наконечник не «убью». наконечник нормальный,только пыльник надо поменять.

    ТАК о чем речь идет. о шаровой опоре или о рулевом наконечники?

    для шаровой есть такая штука у меня,

    о рулевом наконечнике(наконечник живой,только пыльнику хана). лом,кувалдочка,и «мат» не помогают.

    Ну если вилка не устраивает, попробуй рычажным.

    Если слабый шар, то , бывает, вылетает из тяги, но его тогда так и так менять. Сервисы почти везде таким сейчас пользуются, минус, что режет пыльник.

    Снимал без съемников: ослабляешь гайку на пару мм, поддомкрачиваешь ее — гайку, наносишь удары молотком через какую нибудь выколотку по поворотному кулаку, туда где наконечник конусом сидит. То есть удары идут поперёк , по кулаку. от сотрясений и давления домкрата снизу конуса рассоединяются. Были мои фотки где то в теме о замене наконечников. Бить можно не опасаясь — ни чего не сломаешь.
    нашел
    Фотоотчет по замене рулевых тяг пост 19

    Последний раз редактировалось kap20; 13.06.2013 в 18:54 .

    спасибо большое. сегодня снова буду пробовать. вчера съемники смотрел,»вилка»-570р стоит. жаба душит.

    Новый наконечник стоит в районе 400 рублей. Я обычно накручиваю на палец гайку, которую не жалко, только не до конца, что-бы палец наконечника не выступал за пределы гайки и далее кувалда рулит.

    Не согласен, что он удобен, ну может в редких (простых случаях), т.к. при приложении усилия на данную «кочергу» есть риск повредить крепление рулевого наконечника к стойке (погнуть) в том случае если она не кованная. лучше выбрать такой
    Главное при съеме прикипевших пальцев — это не искривить их (следить за позиционированием выдавливающего болта на съемнике относительно пальца наконечника), иначе палец перекосится и разбухнет и тогда только сверлить, долбить, ковырять.

    Вот еще вариант не плохой в плане приложения усилия в правильном месте

    Во-первых — проушина рулевого наконечника в стойке крепиться только на жигулях, в нормальных машинах))) это элемент поворотного кулака, согнуть который усилиями обычного человека невозможно.
    Во-вторых — даже на штампованных проушинах не было ни одного случая повреждения при применения клина. Кстати, от таких проушин отказались ещё лет 15 лет назад, как от трудоёмких в изготовлении.

    В-третьих, последее фото — это сьёмник шаровых для классических жигулей с рычажной подвеской. Никакого отношения к рулевым наконечникам он не имеет.

    Во-первых — проушина рулевого наконечника в стойке крепиться только на жигулях, в нормальных машинах))) это элемент поворотного кулака, согнуть который усилиями обычного человека невозможно.
    Во-вторых — даже на штампованных проушинах не было ни одного случая повреждения при применения клина. Кстати, от таких проушин отказались ещё лет 15 лет назад, как от трудоёмких в изготовлении.

    В-третьих, последее фото — это сьёмник шаровых для классических жигулей с рычажной подвеской. Никакого отношения к рулевым наконечникам он не имеет.

    Женя хоть ты тут чуток туман развеял.Смотрю и нифига не пойму ,выкладывают фото съемников для рулевых наконечников ,а пишут про шаровые опоры.Или последнее фото,что им можно выдавить на мазде,шаровую? Наконечник?

    какую шаровую на мазде можно им снять.

    Я пользовался таким съемником

    Мне очень понравился. Открутил гайку наконечника и придавив пыльник, в образовавшуюся щель, вставил съемник. Отцентровал и затянув гайку головкой создал некоторое натяжение. Затем молотком ударил по изгибу болта съемника и наконечник легко отделился от поворотного кулака. Естественно пыльник никак не пострадал.
    Другие конструкции съемников как-то не впечатлили.

    незнаю, сам еще не раз не делал, говорят любую.

    Да,да попробуй.Он даже к пальцу шаровой не подлезет.
    Ребят пишите ,то о чем знаете.Так человек купит следующий раз по фото,а потом будет репу чесать как им отсоединить шаровую на мазде.

    Я пользовался таким съемником

    Мне очень понравился. Открутил гайку наконечника и придавив пыльник, в образовавшуюся щель, вставил съемник. Отцентровал и затянув гайку головкой создал некоторое натяжение. Затем молотком ударил по изгибу болта съемника и наконечник легко отделился от поворотного кулака. Естественно пыльник никак не пострадал.
    Другие конструкции съемников как-то не впечатлили.

    Вот именно этот съемник,вернее его пруток , очень даже плохо центрируется на торце шарового пальца,тем самым сминает начало резьбы пальца.Самый оптимальный вариант, болтовой .И если торец болта конусный ,да еще с шариком на конце.Как показал Wermain в посте № 13,тогда он отлично упирается в ямку на пальце или сам ее делает если таковой нет у того или иного производителя наконечников.

    Снимаем рулевой наконечник

    Когда дело касается ремонта передней подвески, то так или иначе вам придется снять рулевой наконечник: он тоже изнашивается и требует либо ремонта, либо замены. Как это правильно сделать? Читаем и постигаем все премудрости процесса. Итак!

    Для начала вам потребуется необходимый минимум инструмента: домкрат, стандартный набор рожковых и торцевых ключей, любая проникающая смазка, газовая горелка, металлическая щетка, съемник шаровых опор и бутылка воды.

    Рулевой наконечник. Приступаем к снятию

    Ставим авто на ровную площадку и поднимаем домкратом переднее колесо. Снимаем переднее колесо, аккуратно складывая крепеж в банку. Для увеличения страховки ставим снятое колесо под лонжеронную балку домкрата.

    Берем проникающую смазку и обильно смазываем гайки рулевого наконечника. Кстати, очень желательно использовать смазку-жидкость для коробок-автоматов. Подождите несколько минут — смазка должна размочить возможную грязь и ржавчину.

    Затем берем металлическую щетку и очищаем грязь с резьбы рулевой тяги, а также со штока шаровой опоры. Это необходимо для того, чтобы вы смогли без проблем снять гайку, которая удерживает рулевой механизм наконечника.

    Сняв гайку, следует извлечь шплинт, который, в свою очередь, держит крепеж (такую же гайку) штока наконечника. Внимание: шплинт — штука довольно хрупкая и часто ломается во время извлечения. И если это случится, то возьмите обычный гвоздь, подставьте его к обломку шплинта и легонько выбейте его. Если и так не получается, то можно загнуть торчащие усики шплинта таким образом, чтобы вы смогли надеть на гайку торцевой ключ. В общем, разберетесь, это не сложно.

    В независимости от ситуации, сломанные усики шплинта может срезать и сама гайка, когда вы её будете крутить.

    Рожковым ключом откручиваем контргайку, которая держит наконечник рулевой тяги. Если это не удается сразу, то используйте метод рычага: наденьте на ключ кусок трубы и пробуйте открутить. Как правило, такой метод отлично помогает.

    Но если есть угроза срезания граней гайки, то возьмите газовую горелку и нагрейте гайку. Секрет прост: по закону физики металл при нагреве расширяется, а значит, гайка без проблем открутится. На расслабленную гайку, резьбу рулевой тяги и штока наконечника наносим немного проникающей смазки: так мы увеличим плавность хода гайки по резьбе.

    Съемником шаровой опоры освобождаем коническую часть штока: из его места посадки в «поводке» поворотного «кулака». В случае чего можно подогреть посадочное место с помощью горелки. Но имейте в виду: используя в этом случае горелку, не переусердствуйте и не сожгите пыльник наконечника! Вот тут-то вам и пригодится бутылка с водой: водой будете тушить случайно загоревшийся пыльник.

    После нагрева металлический рулевой наконечник без труда можно извлекать: коническое соединение штока легко разъединится.

    Вот вы и вытащили рулевой наконечник, с чем я вас и поздравляю!

    рулевые тяги Audi 80 / 90, замена

    Или профилактика регулировки схождения

    Поводом для написания данного труда послужили участившиеся жалобы владельцев Ауди-80 на работников стенда развал/схождения. Те зачастую отказываются что-либо делать с машиной, ссылаясь на сильную запущенность узла регулировочной муфты. Иногда это было правдой, иногда нет, и не спорю, что, не снимая тяг с машины, не всегда удаётся заставить муфту крутиться одновременно в тяге и наконечнике, что необходимо для правильной регулировки. Предлагаю вашему вниманию последовательность работ. К сожалению, для ускорения и облегчения процесса необходим…подъёмник. Можно и без него, но тогда надо запастись пивом и располагать кучей свободного времени и рабочей одежды, которую не жалко испачкать.

    Опущу описание процесса снятия колёс и отсоединения рулевого наконечника от сошки с помощью специального съемника (имею ввиду не кувалду, а именно съёмник!), только заострю внимание на одном нюансе: резьбовая часть наконечника весьма тонкая, от грязи не защищённая, сам конус маленький, потому нередко при откручивании гайки с самоконтром начинает вращаться «палец» наконечника, и удержать его крайне тяжело. Но если подставить под корпус наконечника упор, и чуть опустив машину, заставить снова конус наконечника войти в упор — дело стронется. Не лишним будет перед самым началом качественно очистить резьбу и смазать WD40.

    Рулевые тяги крепятся к рулевому механизму через небольшой кронштейн. Выворачиваем руль максимально вправо, поднимаем машину максимально вверх, и обнаруживаем снизу этого кронштейна две гайки, которые без сомнения откручиваем. Затем опускаем машину, снимаем с неё аккумулятор, и под ним обнаруживаем небольшой лючок, снимаем крышку и взору нашему открываются два болта, крепящие сам кронштейн к рейке. Что делаем? Правильно — отвинчиваем и их.

    Затем отсоединяем кронштейн от рейки, и передвигаем его левее, чтобы открылся доступ к оставшимся двум гайкам, соединяющим тяги между собой.

    Отвинчиваем, разъединяем, вытаскиваем тяги (каждая в свою сторону). Зажав тягу в крепких тисках, сначала чистим карчёткой доступные участки резьбы, обильно поливаем WD-шкой, отпускаем две контрящие гайки ключом на 24.

    Второй нюанс: контрящая наконечник гайка отвинчивается в обычную сторону, а вторая — в обратную! На самом деле от откручивания и наконечник и муфту удерживают не гайки, а конусные шайбы. Что бы их стронуть, достаточно слегка по ним постучать, положив на что-нибудь железное.

    Когда конус сойдёт с посадочного места, таким же образом обстучать конец тяги и снова пролить всепроникающую WD40. Свинтить рулевой наконечник, вывинтить муфту из тяги. Щедро полить маслом и «прогнать резьбу», постаравшись максимально глубоко её закрутить.

    Убедиться, что шестигранник посередине муфты действительно имеет шесть граней, при необходимости поправить напильником, что бы не возникло претензий у механика при регулировке схождения.

    Затем всё свинтить в обратном порядке, смазав всю резьбовую часть маслом, и максимально закрутить как муфту в тягу, так и наконечник на муфту. Затягивать гайки пока не надо.

    Повторить экзекуцию со второй тягой, и пока свежи воспоминания, собрать всё в обратном порядке, не перепутав тяги при этом местами.

    Теперь сделаем предварительную регулировку, для чего надо ключиком на 14 крутить муфту, что бы появилась резьба с обеих сторон, примерно по сантиметру.

    Потом затянуть гайку, контрящую рулевой наконечник, но разумным усилием , и только потом гайку, контрящую саму муфту.

    Нюанс четвёртый: затягивая последнюю гайку, удерживайте корпус рулевого наконечника строго параллельно рулевой сошке, в противном случае вам ещё не раз придётся сюда лазать для его замены. Кстати, и требуйте того же от развальщика!

    Нюанс третий: гайки, фиксирующие рулевые тяги относительно кронштейна можно затягивать только тогда, когда машина будет снята с подъёмника. В противном случае ресурс внутренних втулок рулевых тяг резко сократится.

    Замена наконечника рулевой тяги на Форд

    Замена шарнирной рулевой тяги и наконечника Ford Scorpio

    На видео показан процесс замены шарнирной рулевой тяги и рулевого наконечника на автомобиле Ford Scorpio 2,5D….

    КАК ЗАМЕНИТЬ РУЛЕВОЙ НАКОНЕЧНИК FORD FOCUS 2

    В этом видео мы покажем вам, как заменить рулевой наконечник на автомобиле Ford Focus 2. Процесс замены довольно…

    Замена рулевой тяги на форд фокус 2

    В этом видео мы покажем вам как заменить рулевую тягу на автомобиле форд фокус 2. Как обычно, покажем самые…

    Замена рулевого наконечника Ford Mondeo,Focus/Replacing the steering tip Ford Mondeo 3,Focus 2

    В видео показана замена рулевого наконечника без съемника,с помощью домкрата.

    Как меняются почти все, рулевые наконечники.

    Замена рулевых наконечников на Lend rover Frilender 2 и Volkswagen Polo. Снятие и установка. Оригинальные LR002609 LR002610. Я устано…

    ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ.ДИАГНОСТИКА РУЛЕВОГО НАКОНЕЧНИКА.

    Замена наконечника рулевой тяги на примере автомобиля Мерседес вито-638. ВСЕ ВИДЕО ПО РЕМОНТУ МЕРСЕДЕС ВИТО…

    Замена рулевых тяг и наконечников

    http://restfishing.com.ua/ — Все для РЫБАЛКИ. Замена рулевых тяг и наконечников Chery Tiggo (установка тяг CTR CRT-28 и рулевых…

    КАК ПРОВЕРИТЬ РУЛЕВУЮ ТЯГУ И НАКОНЕЧНИК.ДИАГНОСТИКА.

    Видео по замене рулевого наконечника тут: https://www.youtube.com/watch?v=FLa_v5rdhOE ПОДПИСАТЬСЯ НА КАНАЛ ТУТ: https://www.youtube.com/cha …

    Замена рулевых наконечников на Ford Focus 2

    Зачем менять рулевые наконечники: Со временем на наших прекрасных дорогах разбиваются наконечники любого…

    Замена рулевой тяги Ford Sierra

    На видео показан процесс замены рулевой тяги на автомобиле Форд Сиерра 1992 года. Для снятия/установки шарнир…

    Смотрите видео » Замена наконечника рулевой тяги на Форд «.

    Советы по самостоятельному ремонту автомобилей основанные на личном опыте автовладельцев

    В этом разделе подобраны видео ролики по теме » Замена наконечника рулевой тяги на Форд » в которых автовладельцы делятся тонкостями ремонта своих автомобилей в гаражных условиях ,

    без привлечения специалистов из официальных автосервисов

    Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

    Магазины автолитературы :

    krutilvertel — Электронные книги типографского качества в формате PDF
    autodata — Интернет-магазин издательства Легион-Автодата
    autoinform96 — литература по ремонту и эксплуатации автомобилей в России и Украине

  • Ссылка на основную публикацию
    Adblock
    detector
