Жиклер экономайзера мощностных режимов

Жиклер экономайзера мощностных режимов

Настигла меня очень интересная мысль, и заключается она вот в чём .
р асход воздуха для дифузоров приблизительно в см куб
21 мм 1330
23 мм 1428
24 мм 1498
26 мм 1610

отсюда легко определить количество бензина для данного дифузора при различных стехиометрических показателях так для соотношения 14 к 1 это будет

21 мм 1330 95
23 мм 1428 102
24 мм 1498 107
26 мм 1610 115

следовательно через дифузор диаметром 21 мм за час при движении на трассе с постоянной скоростью порядка 100-110 км час расход составит около 5.7 — 6 литров бензина на 100 км и это подтверждается на автомобиле ваз 21099 оснащённом карбюратором солекс 21083.
тоесть фактически цифра равна соотношению 95 * 60 = 5700
трубка тип 23 даёт сильное торможение смеси на оборотах выше 2100 чего нет с трубкой ZD у неё равномерность обеднения практически линейна плюс открытая нижняя часть трубки тоже приносит свои плоды и скажем так диаграмма обеднения совершенно другая.
Я думаю что при настройке на оптимальный расход имеет смысл поступить следующим образом , для сохранения динамики автомобиля, установить топливный жиклёр для необходимого соотношения воздух дифузора , топливный жиклёр по вашему желанию из таблицы http://mik-romanchuk.narod.ru/unreal.gif затем установкой самого маленького воздушного жиклёра сначала с трубкой 23 а затем с трубкой ZD по ощущениям и расходу определить приемлемость данного варианта для вас лично воздушный жиклёр необходимо подбирать из зависимости А /Б=Е где а — топливный жиклёр б-воздушный жиклёр е-лежит в пределах от 0.6700 до 0.7880 можно попробывать эти соотношения приблизить к 1 но не думаю что удасться добится эфекта .

Это были размышления.
Перейдём к практике.

Со временем ваш карбюратор начинает поглощать топливо в немерянных колличествах расход доходит до 20 литров при том что на первый взгляд вроде всё пучком, жиклёры чисты, каналы в норме, а вы льёте бензин и он уходит в пропасть. В карманах начинает гулять ветер.

Посмотрите внимательно на любой солекс кроме тех которые шли с электронным блоком и вы увидите так называемый ЭМР это экономайзер мощностных режимов спрятанный под «треуголкой» — это источник ваших бед!
Достаточно порваться мембране как бензин потечёт ручьём прямиком в коллектор, причём не важно держит ли шариковый клапан который впресован в корпус карбюратора так как жиклёрчик соединён с колодцем ГДС первой камеры после ГТЖ естественно что при таком раскладе динамика автомобиля никак не улучшается а наоборот становится хуже бензин высасывается из колодца в коллектор через отверстие подвода разряжения, появляется провал и очень ощутимый, иногда рывки и раскачивания, продувка промывка безрезультатна, волосы начинают седеть а деньги таять. Через этот жиклёрчик проходит приблизительно от 40 до 60 см кубических бензина в минуту это при малом разряжении а при высоком? в два три четыре раза больше простой пример 40*60= 2400 кубических сантиметра или 2.4 литра бензина в час это минимум роста вашего расхода в час.

Что можно сделать.
Первое.

Пусть спецы с дипломамми (у меня их 2) говорят что это не верно и так поступать нельзя но я всё таки порекомендую вот что снять крышку экономайзера, вывернуть жиклёр и ввсернуть на его место заглушку (винт М 4 ) пружину с мембраной удалить как класс на место мембраны установить глухую прокладку из масло бензостойкого материала.

Всей работы минут на 20 отсилы но поверьте результат вас приятно удивит.

Я не зря начал непосредственно с дифузоров трубок и жиклёров.

Дело в том что по характеристикам обеднения состава смеси трубка типа ZD не достаточно хорошо справляется со своей функцией трубка типа А (карбюраторы 4178) делает это уже получше но скажем переплёвывает сильно далеко и для москвичей и Вазов степень обеднения великовата. Посему считаю нужным пойти на компромис а именно трубку ZD запаять в нижней части и выполнить отверстие диаметром в 1 мм тогда степень обеднения та самая кривая будет очень хорошо соответствовать характеристикам мотора его потребностям.

Ускорительный насос служит для кратковременного обогащения смеси при смене режима движения или дроселирования при переходе на повышенные нагрузки .
с амая богатая смесь идут при трогании и разгоне работают три системы система ХХ, переходная система, система обогащения состава — уск насос, и ГДС.
плавный разгон Переходная система + уск насос+ ГДС
равномерное движение — гдс + переходная система или система хх

на постоянной нагрузке работает только ГДС и подающаяся смесь идёт Обедненная чем выше обороты тем беднее смесь!

Воздушный жиклёр служит для динамического торможения топлива, Эмульсионная трубка для регулировки степени обеднения в зависимости от роста разряжения — оборотов.
Так было всегда.

Вот почему расход уменьшится . Пример простого расчета:

Т опливный жиклёр ДААЗ 21041 ххххх 10/20 102.5 (пропускная способность в см куб за минуту) плюс жиклёр экономайзера мр 60 см кубических в минуту.
102,5+60= 162,5 см куб в минуту умножим на час получим 162,5*60=9750 или 9.75 литра при минимальном разряжении, без учёта жиклёра хх и ускорительного насоса, из них 60*60=3600 см куб или 3.6 литра расход экономайзера (при работе в левой части белой зоны этот расход присутствует на 100%) и 102.5*60= 6150 см куб или 6.15 литров расход ГТЖ отсюда очевидно что почти 1/3 расхода топлива даёт тот самый жиклёр ЭМР.
Д елайте выводы господа.

В ближайшие пару недель или месяцев выложу чертежи эмульсионных трубок различного назначения и для моторов разных объёмов.

ГЛАВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА ДОЛЖНА ГОТОВИТЬ ОБЕДНЁННУЮ СМЕСЬ, А НЕ БОГАТУЮ, ДЛЯ ОБОГАЩЕНИЯ СУЩЕСТВУЕТ УСКОРИТЕЛЬНЫЙ НАСОС!

Экономайзер мощностных режимов и эконостат

Экономайзер мощностных режимов обогащает горючую смесь вследствие уменьшения разрежения во впускном трубопроводе при значительном открытии дроссельных заслонок, а также устраняет колебания состава горючей смеси при пульсации разрежения на всасывании. Всасывание смеси в двигателе является прерывистым, а пульсация разрежения будет тем сильнее, чем меньше частота вращения коленчатого вала двигателя и меньше количество цилиндров. При полностью открытых дроссельных заслонках пульсация оказывает влияние и на главную дозирующую систему, вследствие чего снижается эффективность автоматического регулирования состава смеси этой системой.

Экономайзер мощностных режимов диафрагменного типа соединяется топливным каналом 10 (рис. 47) с главной дозирующей системой первой камеры. Полость под диафрагмой 7 соединяется воздушным каналом 6 с поддроссельным пространством. В топливном канале устанавливается жиклер 9 экономайзера. Внутренняя полость под диафрагмой соединяется через шариковый клапан 8 с поплавковой камерой.

Рис. 47. Схема эконостата и экономайзера мощностных режимов:
1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный жиклер эконостата с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера; 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13 — впрыскивающая трубка эконостата.

Экономайзер мощностных режимов срабатывает при определенном разрежении под дроссельной заслонкой 5. Шариковый клапан 8 закрыт, пока диафрагма удерживается разрежением. При уменьшении разрежения диафрагма под действием пружины откроет шариковый клапан. Топливо под действием разрежения в эмульсионном колодце первой камеры поступает из поплавковой камеры через шариковый клапан, топливный жиклер 9, топливный канал 10 в эмульсионный колодец. Это топливо вместе с топливом, выходящим из главного топливного жиклера 4, поступает через распылитель в первую смесительную камеру, выравнивая состав горючей смеси при пульсации всасывания.

Экономайзер также будет обогащать горючую смесь при значительном открытии дроссельных заслонок, когда снизится разрежение под дроссельной заслонкой и шариковый клапан 8 будет открыт.

Эконостат

Эконостат включается во вторую смесительную камеру и вступает в работу при полностью открытых дроссельных заслонках на скоростных режимах, близких к максимальным. Эконостат обогащает горючую смесь для получения полной мощности двигателя.

Эконостат состоит из топливного жиклера 3 (см. рис. 47) с трубкой, топливного канала и впрыскивающей трубки 13, находящейся в воздушном патрубке второй камеры.

При полностью открытых дроссельных заслонках и максимальной частоте вращения коленчатого вала разрежение на выходе впрыскивающей трубки 13 возрастает настолько, что топливо из поплавковой камеры через жиклер и трубку всасывается в смесительную камеру, обогащая горючую смесь.

Устройство автомобилей

Вспомогательные устройства карбюраторов

Экономайзеры

Экономайзером называется дополнительное устройство в конструкции карбюратора, с помощью которого смесь автоматически обогащается при полной нагрузке двигателя. В отличие от экономайзера системы холостого хода (ЭПХХ) эти устройства призваны не обеднять, а обогащать смесь при необходимости. Такая необходимость возникает, когда водитель до конца нажал на педаль акселератора, полностью открыв дроссельную заслонку, но главная дозирующая система карбюратора не способна обеспечить требуемый запас мощности двигателя.

Экономайзер, в противоположность своему названию (слово экономайзер происходит от английского «economize» — «сберегать»), служит для обогащения горючей смеси на мощностных режимах (при большом открытии дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав смеси.
Обычно экономайзер состоит из жиклера и клапана с автоматическим управлением, и его принцип работы заключается в открывании дополнительного канала для поступления топлива в смесительную камеру карбюратора при необходимости.
Экономайзеры могут иметь механический или пневматический приводы.

Экономайзер с механическим приводом, показанный на Рис. 1, включает в себя клапан 3, шток 1 с приводом от дроссельной заслонки 5 и жиклер 4.
При открытии дроссельной заслонки на 85…90% по углу поворота шток 1 экономайзера перемещается настолько, что под его действием открывается клапан 3.
С открытием клапана 3 топливо помимо главного жиклера 2 начинает дополнительно подаваться к распылителю 6 через жиклер 4 экономайзера, благодаря чему обеспечивается необходимое при полных нагрузках обогащение смеси.

Один из недостатков экономайзеров с механическим приводом – включение при одном и том же положении дроссельной заслонки независимо от характера изменения мощности по углу поворота дроссельной заслонки на различных частотах вращения коленчатого вала. Хотя целесообразно включать экономайзер тем раньше, чем ниже частота вращения.

Такого недостатка нет у экономайзеров с пневматическим приводом и двумя смесительными камерами, схема которого показана на Рис. 2.

Экономайзер мембранного типа соединяется с поддроссельным пространством первичной камеры воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10.
Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном трубопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Тогда пружина, постоянно воздействующая на мембрану слева, прогибает ее вправо и открывает клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

Эконостаты

Кроме экономайзеров обогащающим устройством на режиме полных нагрузок являются эконостаты, которые служат для дополнительного обогащения смеси. Необходимость установки эконостата вызвана возможным переобеднением смеси главной дозирующей системой при большом расходе воздуха на этих режимах.

Эконостат взаимодействует с вторичной смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1 (Рис. 2). При этом топливо поступает через жиклер 3, проходит трубку 11 и по каналу поступает к распылителю 12 эконостата, который размещен выше распылителя главной дозирующей системы.

Карбюратор Солекс ?

Всем привет решил написать статью про карбюратор Solex ( Солекс ) большинство людей даже не знают зачем он нужен, а тем более как работает и самое главное » Сколько СТОИТ » ? . Итак начнем :

Все переднеприводные карбюраторные Вазы всегда выпускались с карбюраторами типа Солекс. Солекс (Solex) насколько я помню это тип карбюраторов, бренд от фирмы Solex. Если Вы посмотрите на свой карбрюатор то скорее всего найдете там что-то типа — ДААЗ 2103-1107010 ДААЗ это Димитровградский автоагрегатный завод, которые производит карбюраторы по лицензии фирмы Solex

Цифры это модификация карбюратора.

В общем своем, все карбюраторы имеют одно строение и мало чем различаются.

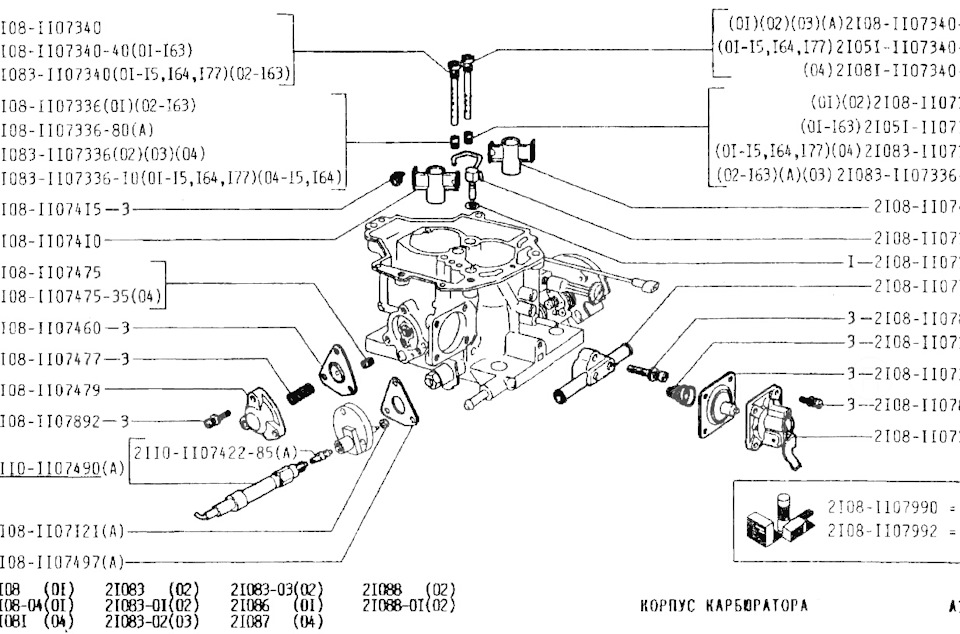

Устройство Карбюратора Фото 1 :

1. Блок подогрева карбюратора; 2. Дроссельная заслонка первой камеры; 3. Патрубок для отсоса партерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса: 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус насоса; 9. Диафрагма экономайзера мощностных режимов; 10. Запорный электромагнитный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора; 13. Главный воздушный жиклер первой камеры; 14. Воздушная заслонка: 15. Распылители ускорительного насоса с клапаном подачи топлива; 16. Диафрагма пускового устройства; 17. Регулировочный винт пускового устройства; 18. Регулировочный винт количества смеси холостого хода: 19. Рычаг блокировки второй камеры; 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 21. Регулировочный винт качества смеси холостого хода; 22. Сектор управления дроссельными заслонками: 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры: 25. Рычаг управления воздушной заслонкой: 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера принудительного хо- лостого хода: 28. Рычаг воздушной заслонки: 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка; 31. Распылитель главной дозирующей системы второй камеры: 32. Патрубок подачи топлива: 33. Патрубок слива топлива в бак; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры: 37. Рычаг дроссельной заслонки второй камеры; 38. Главный топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры: 40. Поплавок.

Схема работы карбюратора Фото 2 :

1. Регулировочный винт пускового устройства: 2. Диафрагма пускового устройства; 3. Шток пускового устройства: 4. Запорный электромагнитный клапан; 5. Топливный жиклер холостого хода: 6. Главный воздушный жиклер первой камеры: 7. Воздушный жиклер холостого хода; 8. Проточный канал холостого хода: 9. Воздушная заслонка: 10. Распылитель главной дозирующей системы первой камеры: 11. Распылители ускорительного насоса: 12. Распылитель главной дозирующей системы второй камеры: 13. Впрыскивающая трубка эконостата: 14. Главный воздушный жиклер второй камеры: 15. Воздушный жиклер переходной смсгемы второй камеры: 16. Крышка карбюратора: 17. Отверстие балансировки поплавковой камеры; 18. Игольчатый клапан: 19. Калиброванное отверстие перепуска топлива в бак: 20. Патрубок слива топлива в бак; 21. Топливный фильтр: 22. Патрубок подачи топлива: 23. Диафрагма экономайзера мощностных режимов: 24. Воздушный канал экономайзера мощностных режимов: 25. Топливный жиклер экономайзера мощностных режимов: 26. Шариковый клапан экономайзера мощностных режимов: 27. Поплавок; 28. Топливный канал экономайзера мощностных режимов; 29. Топливный жиклер эконостата с трубкой: 30. Топливный жиклер переходной системы второй камеры с трубкой: 31. Эмульсионная трубка второй камеры: 32. Главный топливный жиклер второй камеры: 33. Корпус карбюратора: 34. Выходные отверстия переходной системы второй камеры; 35. Дроссельная заслонка второй камеры: 36. Воздушный канал пускового устройства; 37. Отверстие воздушного канала холостого хода: 38. Дроссельная заслонка первой камеры; 39. Щель переходной системы первой камеры; 40. Регулировочный винт качества смеси холостого хода: 41. Блок подогрева карбюратора; 42. Патрубок для отсоса картерных газов: 43. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 44. Главный топливный жиклер первой камеры; 45. Эмульсионная трубка первой камеры: 46. Эмульсионный канал холостого хода; 47. Шариковый клапан ускорительного насоса: 48. Диафрагма ускорительного насоса; 49. Рычаг привода ускорительного насоса: 50. Тяга рукоятки привода воздушной заслонки; 51. Кронштейн крепления оболочки тяги привода воздушной заслонки: 52. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 53. Рычаг привода дроссельных заслонок: 54. Рычаг управления воздушной заслонкой: 55. Шариковый клапан подачи топлива ускорительного насоса: 56. Кулачок привода ускорительного насоса: 57. 1.Работа карбюратора при максимальной мощности двигателя; 58. 11.Работа пускового устройства; 59. III.Работа карбюратора на холостом ходу двигателя; 60. IV.Работа карбюратора при переходе на средние нагрузки двигателя: 61. V.Работа ускорительного насоса.

САМОЕ ГЛАВНОЕ !
Как это все работает:

Главная дозирующая система запитывается из поплавковой камеры, в которую топливо поступает через игольчатый клапан 18. Через главные топливные жиклеры 44 и 32 топливо поступает в эмульсионные колодцы. При достаточных разрежениях в распылителях главных дозирующих систем топливо смешивается в эмульсионных колодцах с воздухом, поступающим через главные воздушные жиклеры 6 и 14, ив виде эмульсии всасывается в диффузоры смесительных камер. На режиме дросселирования работает только главная дозирующая система первой камеры. Вторая камера начинает открываться и работать, когда дроссельная заслонка первой камеры откроется более чем на две трети.

Система холостого хода обеспечивает необходимый состав горючей смеси на холостом ходу. При этом дроссельные заслонки 38 и 35 закрыты. Топливо из эмульсионного колодца главной дозирующей системы поднимается по топливному каналу, проходит топливный жиклер 5, смешивается с воздухом из воздушного жиклера 7 и проточного канала и далее поступает под винт 40 качества смеси и в задроссельное пространство.

Переходная система первой камеры обеспечивает плавный переход работы двигателя с холостого хода на режимы дросселирования. В момент открытия дроссельной заслонки первой камеры щель 39 переходной системы попадает под разрежение. Из нее также будет поступать эмульсия, обеспечивая плавный переход.

Переходная система второй камеры, обеспечивает плавный переход работы двигателя в момент начала открытия дроссельной заслонки второй камеры. В этот момент отверстия 34 попадают под разрежение; топливо из поплавковой камеры через жиклер 30 поднимается по трубке вверх, из воздушного жиклера 15 подмешивается воздух, и эмульсия по эмульсионному каналу поступает через выходные отверстия под дроссельную заслонку.

Эконостат обогащает горючую смесь при полностью открытых дроссельных заслонках на скоростных режимах, близких к максимальным. При открытых дроссельных заслонках значительно возрастает разрежение в смесительных камерах и трубке 13 эконостата. Топливо из поплавковой камеры поступает через жиклер 29 эконостата и впрыскивающую трубку 13 во вторую смесительную камеру.

Экономайзер мощностных режимов предотвращает изменение степени обогащения смеси за счет пульсации разрежения под дроссельной заслонкой, особенно при уменьшении частоты вращения коленчатого вала, когда возрастает пульсация и уменьшается разрежение. Шариковый клапан 26 экономайзера закрыт, пока диафрагма 23 удерживается разрежением под дроссельной заслонкой. При значительном открытии дроссельной заслонки 38 разрежение несколько снижается, и пружина диафрагмы открывает клапан. Топливо проходит через клапан, жиклер 25 экономайзера, добавляется к топливу, проходящему через главный топливный жиклер 44, и выравнивает обогащение смеси.

Ускорительный насос диафрагменного типа с приводом от кулачка на оси дроссельной заслонки первой камеры. При резком открытии дроссельной заслонки кулачок нажимает на рычаг 49 л через пружину в толкателе действует на диафрагму 48, преодолевая сопротивление возвратной пружины. Диафрагма подает топливо через шариковый клапан подачи и впрыскивает его через распылители 11 в смесительные камеры. При обратном ходе диафрагмы под действием возвратной пружины из поплавковой камеры засасывается топливо через обратный шариковый клапан 47 в рабочую полость ускорительного насоса

Пусковое устройство обеспечивает приготовление богатой горючей смеси при запуске холодного двигателя. При повороте рычага 54 управления воздушной заслонкой за тягу 50 против часовой стрелки приоткрывается дроссельная заслонка 38 первой камеры наружной кромкой за регулировочный винт 52. Одновременно расширяющийся паз рычага 54 освобождает штифт рычага воздушной заслонки, и она за счет возвратной пружины будет удерживаться полностью закрытой. Ось воздушной заслонки смещена, поэтому воздушная заслонка после запуска двигателя может приоткрываться потоком воздуха, растягивая пружину, чем обеспечивает обеднение смеси.

Разрежение из задроссельного пространства воздействует на диафрагму 2 и может за шток 3 приоткрывать воздушную заслонку. Регулировочный винт 1 позволяет регулировать величину приоткрывания заслонки.

Экономайзер принудительного холостого хода отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), исключая выбросы окиси углерода в атмосферу.

Экономайзер включает в себя концевой выключатель, установленный на регулировочном винте 18 количества смеси холостого хода, электромагнитный запорный клапан 10, электронный блок управления и электрические провода присоединения приборов.

На принудительном холостом ходу, если частота вращения начинает возрастать, то напряжение на обмотку электромагнитного запорного клапана 4 подается до тех пор электронным блоком управления, пока частота вращения коленчатого вала не превысит 2100 об/мин, хотя концевой выключатель и замкнут на «массу». При более высокой частоте вращения электронный блок управления выключает питание на электромагнитный запорный клапан, в результате прекращается подача топлива в систему холостого хода.

При уменьшении частоты вращения коленчатого вала двигателя на принудительном холостом ходу до 1900 об/мин вновь начинает подаваться питание электронным блоком управления на обмотку клапана, и он открывает подачу топлива через жиклер холостого хода, двигатель постепенно выходит на режим холостого хода, хотя концевой выключатель и замкнут на «массу».

Я думаю теперь все стало понятно что такое карбюратор Солекс ? как ? зачем ? и что ?

Средняя цена карбюратора Солекс в Украине от 860 грн . Ну можно найти и дешевле )

Жиклер экономайзера мощностных режимов

Так как сам собираюсь установить электроклапан экономайзера мощностных режимов (ЭЭМР), то в процессе изучения темы нашел несколько вариантов изготовления переходников. Зачем это нужно? Может просто отглушить, как делают некоторые «горячие головы»? Во-первых ЭМР – система обогащения смеси при повышении нагрузки на двигатель. Система очень нужная. Во-вторых ЭМР в карбюраторах Солекс реализован пневмомеханически. Вот тут-то и кроется «корень зла», а точнее в качестве изготовления деталей механизма: негерметичный клапан, быстро разрушающая мембрана, «уставшая» пружина. Отсюда невозможность подстройки, ЭМР «живёт своей жизнью».

В тоже время имеется возможноть управлять ЭМР электрически: с помощью МПСЗ или отдельного пневмоклапана с микропереключателем. Для этого необходимо через переходник установить в карбюратор, вместо имеющегося пневмомеханического устройства ЭМР, электроклапан типа ЭПХХ. Переходник будет объединять карбюратор и электроклапан. Штатный вакуумный ЭМР удаляется, а переходник устанавливается вместо крышки экономайзера (как вариант).

Предлагаю обсудить «плюсы» и «минусы» вариантов этих переходников:

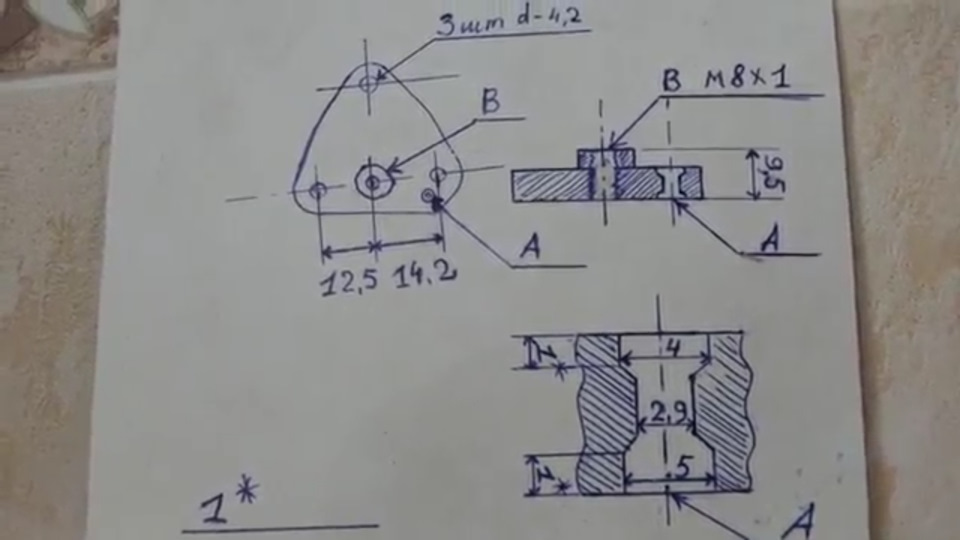

1. («заводской») Применен на карбюраторах 21083-1107010-62, 21053-1107010-62. Электроклапан размещен в полости под штатным вакуумным ЭМР.

О таком карбюраторе написал Red-Buran в посте [Трудный Тюнинг] Электро ЭМР, вариант исполнения «как завод».
Для изготовления такого варианта переходника на более распостраненных карюраторах необходимо:
— разобрать штатный ЭМР, вынуть клапан и выкрутить жиклёр;
— изготовить заглушки и заглушить отверстия клапана и жиклёра;
— изготовить (токарные работы) переходную втулку с внутренней резьбой под электроклапан и посадочным местом под его жиклер;
— просверлить отверстие корпусе карбюратора в горизонтальный топливный канал под ГТЖ;
— запрессовать/вкрутить изготовленную втулку в полость;
— просверлить боковое отверстие снизу вверх через втулку, чтобы попасть в канал ведущий в эмульсионный колодец (сразу за демонтированным жиклером);
— заглушить нижнее технологическое отверстие.

Минусы: много токарных и слесарных работ; есть вероятность ошибки при сверлении отверстий в корпусе карбюратора; забор топлива осуществляется с нижней части ПК, что​ повышает вероятность засорения жиклёра ЭМР.

2. («заводской») Применен на карбюраторах 21083-1107010-61, 21053-1107010-61. Электроклапан размещен в специальной крышке ЭМР. Ось электроклапана эксцентрична (смещена) по отношению к оси крышки. Выступ (с внутренней стороны крышки) входит в отверстие топливного жиклера ЭМР, имеет кольцевую проточку под резиновое уплотняющее кольцо для герметизации.

Для изготовления такого варианта переходника необходимо:
— разобрать штатный ЭМР, вынуть клапан и выкрутить жиклёр;
— изготовить (токарные и слесарные работы) переходной фланец (сборный или цельный) с внутренней резьбой под электроклапан и посадочным местом под его жиклер;
— изготовить прокладку;
— купить уплотняющее резиновое кольцо от винта качества ХХ (не самое трудное ).

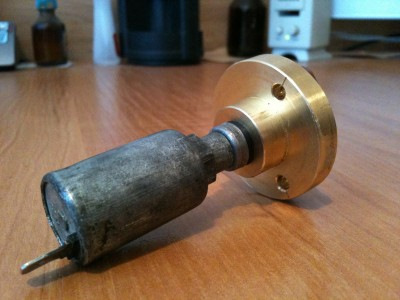

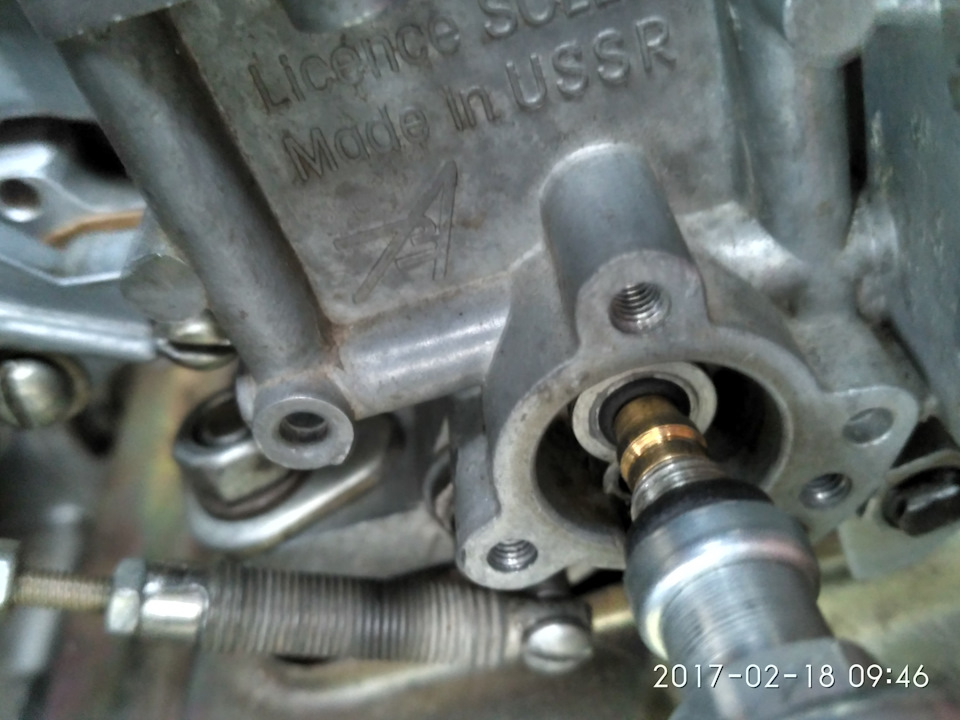

Подобный переходник изготовил Паша Камышацкий мой вариант доработки солекса как происходит герметизация канала пока непонятно.

Минусы: — некоторая сложность изготовления, учитывая смещение оси клапана и крышки а чисто заводской вариант (с выступом с внутренней стороны) изготовить ещё сложнее

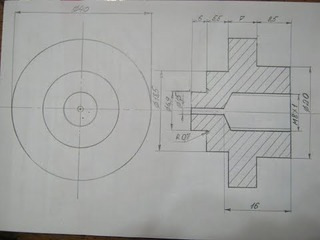

3. Электроклапан размещен в специальной крышке ЭМР. Информацию взял с сайта SECU Установка электронного клапана ЭМР. Выступ (с внутренней стороны крышки) входит в отверстие клапана ЭМР,

Для изготовления такого варианта переходника необходимо:
— разобрать штатный ЭМР, вынуть клапан и выкрутить жиклёр;
— изготовить (токарные и слесарные работы) переходной фланец с внутренней резьбой под электроклапан и посадочным местом под его жиклер;
— изготовить прокладку;
— приобрести (подобрать) кольцо для герметизации узла.
Минус конструкции — отсутствует кольцевая проточка под резиновое уплотняющее кольцо для герметизации (можно и без него); наличие после ЭМР некоторого объема бензина в корпусе ЭМР (спорный вопрос).

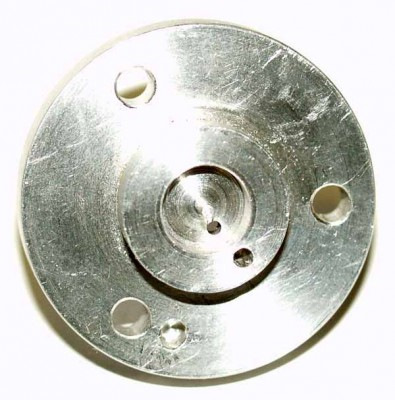

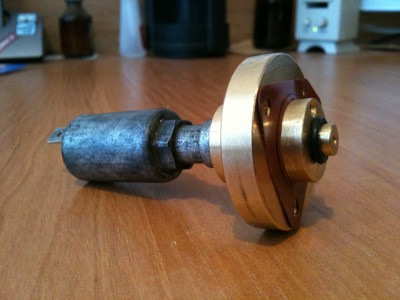

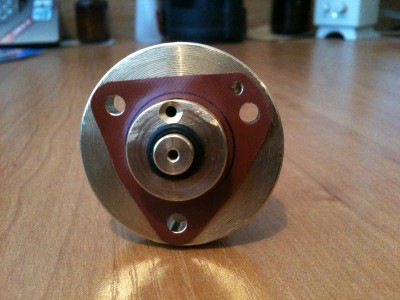

На фото изготовленного мной переходника кольцевая проточка присутствует.

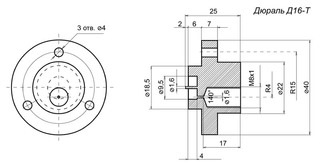

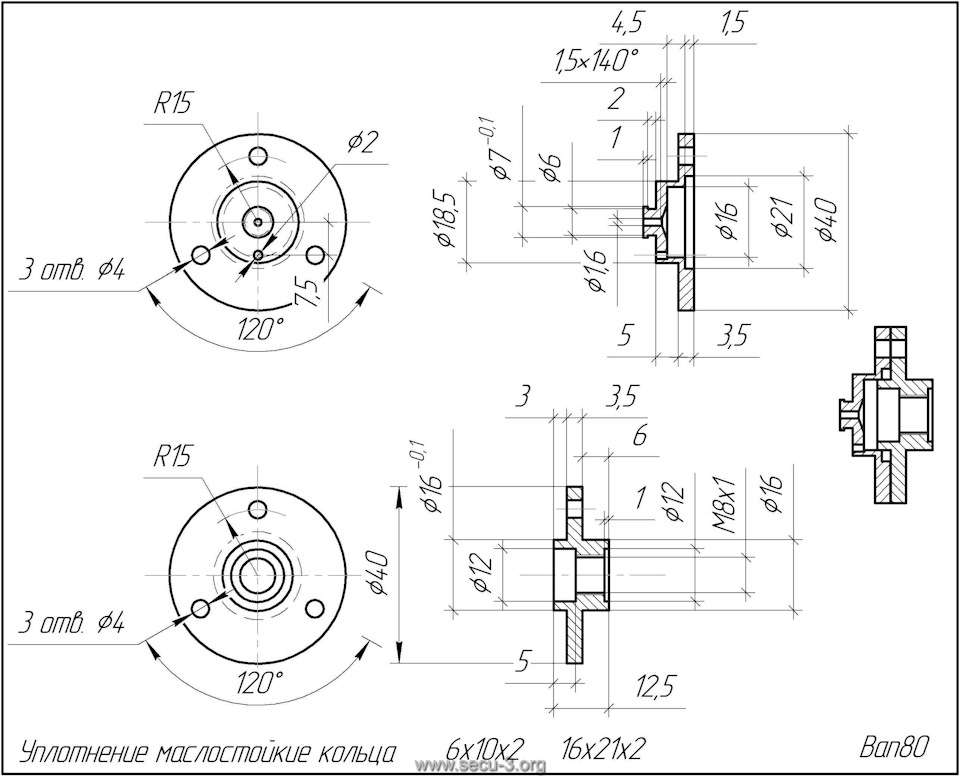

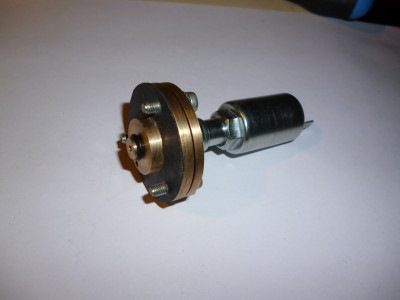

4. Электроклапан размещен в специальной сборной крышке ЭМР. Информацию взял с сайта SECU Установка электронного клапана ЭМР. Выступ (с внутренней стороны крышки) входит в отверстие клапана ЭМР.

Для изготовления такого варианта переходника необходимо:
— разобрать штатный ЭМР, вынуть клапан и выкрутить жиклёр;
— изготовить (токарные и слесарные работы) переходной фланец из двух частей, одна часть с внутренней резьбой под электроклапан, вторая с посадочным местом под его жиклер;
— изготовить прокладку;
— купить уплотняющие резиновые кольца (не самое трудное )
Минус конструкции — больший обьем работ, возможна несоосность деталей и как следствие негерметичность клапана; наличие после электро клапана некоторого объема бензина в корпусе переходника и ЭМР (спорный вопрос).

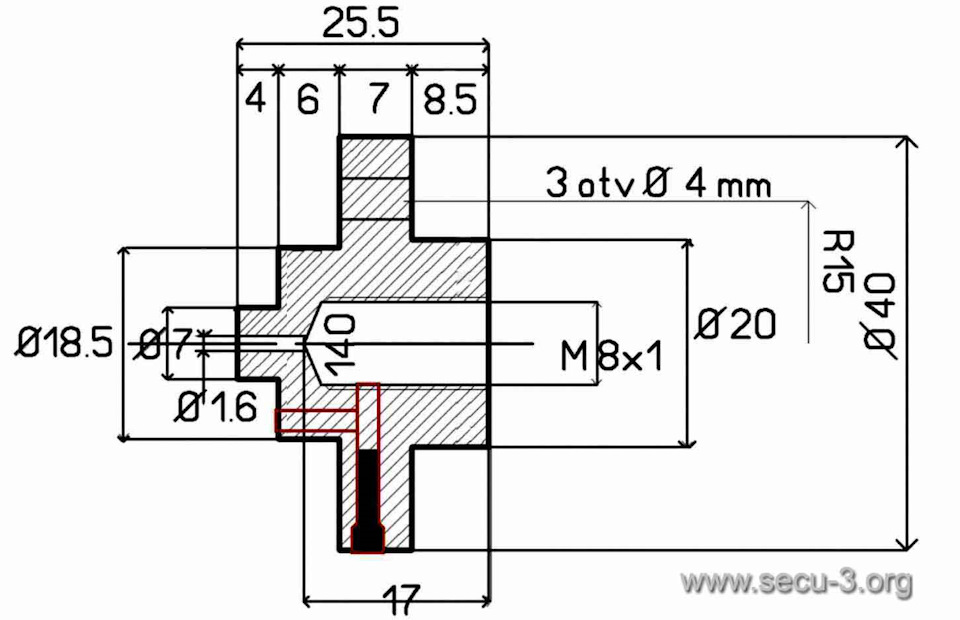

5. Электроклапан размещен в специальной крышке ЭМР. В выступе (с внутренней стороны крышки) имеется штырь, нажимающий на клапан ЭМР (forum.diyefi.org/viewtopic.php?f=71&t=1968)

Для изготовления такого варианта переходника необходимо:
— разобрать штатный ЭМР, выкрутить жиклёр;
— изготовить (токарные и слесарные работы) переходной фланец с внутренней резьбой под электроклапан и посадочным местом под его жиклер;
— изготовить прокладку.
Внимание. На эскизе отсутствует одно важное отверстие — в полость корпуса ЭМР.
Минус конструкции — некоторая сложность в изготовлении; наличие после ЭМР некоторого объема бензина в корпусе ЭМР (спорный вопрос).

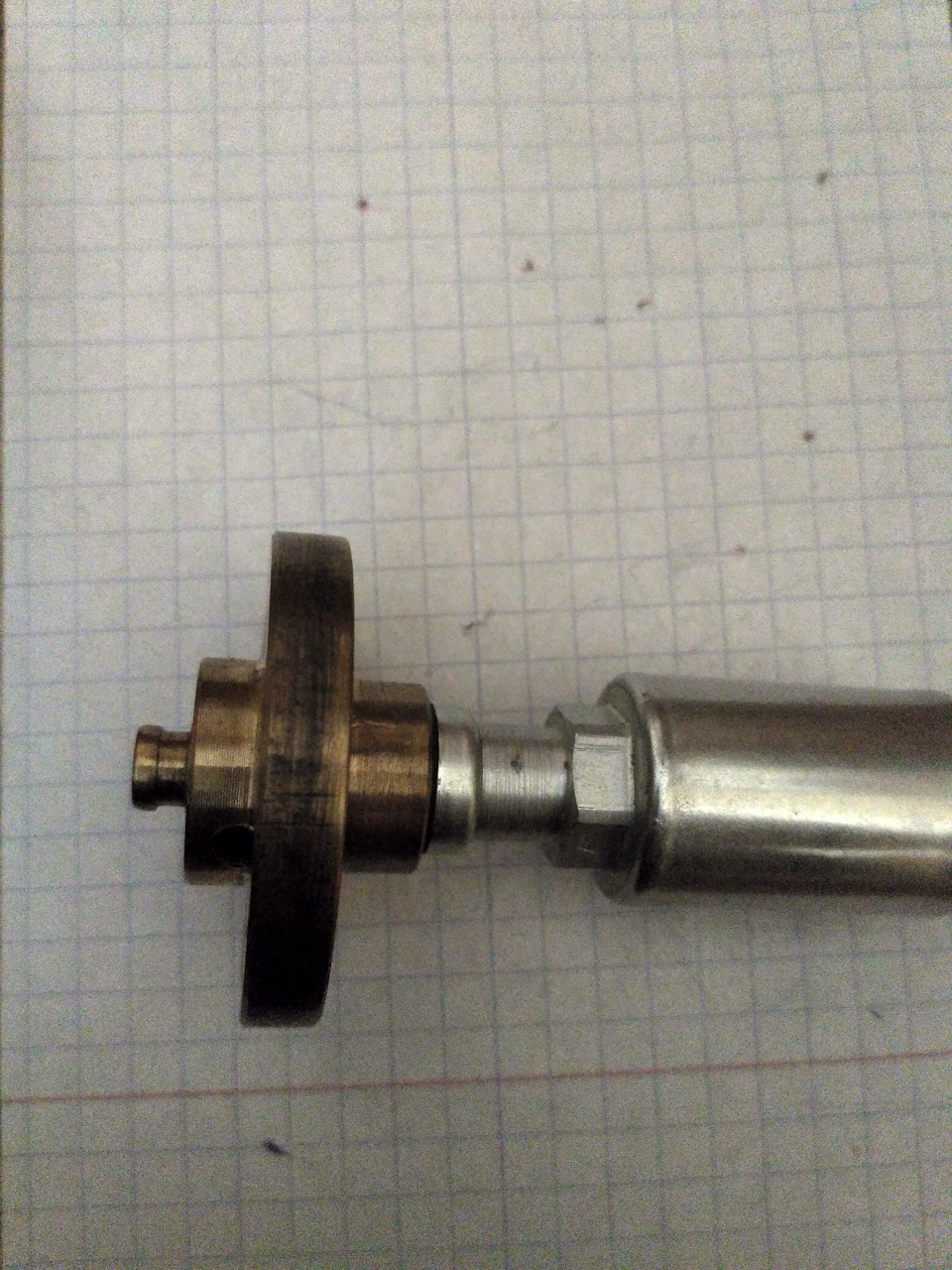

6. (мой вариант, в доработке)Электроклапан размещен в специальной крышке ЭМР. Жиклёр электроклапана входит в отверстие клапана ЭМР. Для герметизации на цилиндрической части жиклёра установлено резиновое уплотняющее кольцо (которое, например, фиксируется двумя напаянными латунными колечками).

Для изготовления такого варианта переходника необходимо:
— разобрать штатный ЭМР, вынуть клапан и выкрутить жиклёр;
— изготовить (токарные и слесарные работы) переходной фланец;
— изготовить прокладку;
— изготовить два колечка (можно из медной проволоки) и напаять их на жиклёр электроклапана;
— купить уплотняющие резиновые кольца соответствующего размера.
Минус конструкции — наличие после электро клапана некоторого объема бензина в корпусе ЭМР (спорный вопрос). При демонтаже электроклапана для прочистки жиклёра, сам жиклёр может остаться внутри из-за прикипевшего резинового кольца, поэтому придется снимать переходник.

Касательно вариантов 3, 4, 5, 6.
Есть некоторые опасения у доработчиков ЭМР, что из-за имеющегося воздуха в верхней части полости корпуса ЭМР система приобретает некоторую инерционность. Ты.е. бензин из полости корпуса ЭМР после закрытия клапана, может каким то образом подсасываться в эмульсионный колодец ГДС1. Но стоит обратить внимание, что это стандартное решение этого узла при стоковом (вакуумном) исполнении ЭМР. При закрытом клапане возникающее вакуумирование этой полости не позволит уйти в колодец всему имеющемуся объему бензина, ну может быть какая-то малая часть. И даже, на мой взгляд, за счёт этого происходит сглаживание остроты момента подачи/отключения топлива при включении/выключении электроклапана. В конце концов можно эту полость уменьшить заполнением объема материалом, нерастворяющимся в бензине .
В вариантах 1 и 2 топливо подаётся непосредственно в канал ведущий в эмульсионный колодец ГДС1.

Материал для переходников: дюралюминий (правильно), алюминий, бронза, латунь, сталь.

Внимание! Проверяйте размеры эскизов перед изготовлением по ним переходников. Не все отверстия присутствуют на некоторых экскизах.

По мере поступления новой информации пост будет обновляться.

Вспомогательные устройства карбюраторов

Экономайзеры

Экономайзером называется дополнительное устройство в конструкции карбюратора, с помощью которого смесь автоматически обогащается при полной нагрузке двигателя. В отличие от экономайзера системы холостого хода (ЭПХХ) эти устройства призваны не обеднять, а обогащать смесь при необходимости. Такая необходимость возникает, когда водитель до конца нажал на педаль акселератора, полностью открыв дроссельную заслонку, но главная дозирующая система карбюратора не способна обеспечить требуемый запас мощности двигателя.

Экономайзер, в противоположность своему названию (слово экономайзер происходит от английского «economize» – «сберегать»), служит для обогащения горючей смеси на мощностных режимах (при большом открытии дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав смеси.
Обычно экономайзер состоит из жиклера и клапана с автоматическим управлением, и его принцип работы заключается в открывании дополнительного канала для поступления топлива в смесительную камеру карбюратора при необходимости.
Экономайзеры могут иметь механический или пневматический приводы.

Экономайзер с механическим приводом, показанный на Рис. 1, включает в себя клапан 3, шток 1 с приводом от дроссельной заслонки 5 и жиклер 4.
При открытии дроссельной заслонки на 85…90% по углу поворота шток 1 экономайзера перемещается настолько, что под его действием открывается клапан 3.
С открытием клапана 3 топливо помимо главного жиклера 2 начинает дополнительно подаваться к распылителю 6 через жиклер 4 экономайзера, благодаря чему обеспечивается необходимое при полных нагрузках обогащение смеси.

Один из недостатков экономайзеров с механическим приводом – включение при одном и том же положении дроссельной заслонки независимо от характера изменения мощности по углу поворота дроссельной заслонки на различных частотах вращения коленчатого вала. Хотя целесообразно включать экономайзер тем раньше, чем ниже частота вращения.

Такого недостатка нет у экономайзеров с пневматическим приводом и двумя смесительными камерами, схема которого показана на Рис. 2.

Экономайзер мембранного типа соединяется с поддроссельным пространством первичной камеры воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10.
Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном трубопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Тогда пружина, постоянно воздействующая на мембрану слева, прогибает ее вправо и открывает клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

Эконостаты

Кроме экономайзеров обогащающим устройством на режиме полных нагрузок являются эконостаты, которые служат для дополнительного обогащения смеси. Необходимость установки эконостата вызвана возможным переобеднением смеси главной дозирующей системой при большом расходе воздуха на этих режимах.

Эконостат взаимодействует с вторичной смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1 (Рис. 2). При этом топливо поступает через жиклер 3, проходит трубку 11 и по каналу поступает к распылителю 12 эконостата, который размещен выше распылителя главной дозирующей системы.

2.15.1.3. Экономайзер мощностных режимов
ОБЩИЕ СВЕДЕНИЯ

Схема экономайзера мощностных режимов и эконостата

1 – дроссельная заслонка второй камеры;
2 – главный топливный жиклер второй камеры;
3 – топливный жиклер эконостата с трубкой;
4 – главный топливный жиклер первой камеры;
5 – дроссельная заслонка первой камеры;
6 – канал подвода разрежения;
7 – диафрагма экономайзера;
8 – шариковый клапан;
9 – топливный жиклер экономайзера;
10 – топливный канал;
11 – воздушная заслонка;
12 – главные воздушные жиклеры;
13 – впрыскивающая трубка эконостата

Экономайзер мощностных режимов срабатывает при определенном разрежении за дроссельной заслонкой 5.

Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан 8 закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.

Жиклер экономайзера мощностных режимов













Экономайзер мощностных режимов
ОБЩИЕ СВЕДЕНИЯ

Схема экономайзера мощностных режимов и эконостата

1 – дроссельная заслонка второй камеры;
2 – главный топливный жиклер второй камеры;
3 – топливный жиклер эконостата с трубкой;
4 – главный топливный жиклер первой камеры;
5 – дроссельная заслонка первой камеры;
6 – канал подвода разрежения;
7 – диафрагма экономайзера;
8 – шариковый клапан;
9 – топливный жиклер экономайзера;
10 – топливный канал;
11 – воздушная заслонка;
12 – главные воздушные жиклеры;
13 – впрыскивающая трубка эконостата
Экономайзер мощностных режимов срабатывает при определенном разрежении за
дроссельной заслонкой 5.

Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан 8 закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и
пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое
проходит через главный топливный жиклер 4, обогащая горючую смесь.
Эконостат
ОБЩИЕ СВЕДЕНИЯ
Эконостат работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках.
Топливо из поплавковой камеры через жиклер 3 (см. рис. Схема экономайзера
мощностных режимов и эконостата) поступает в топливную трубку и высасывается
через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.
Ускорительный насос
ОБЩИЕ СВЕДЕНИЯ

Схема ускорительного насоса

1 – распылитель;
2 – шариковый клапан подачи топлива;
3 – диафрагма насоса;
4 – толкатель;
5 – рычаг привода;
6 – кулачок привода насоса;
7 – дроссельная заслонка первой камеры;
8 – обратный шариковый клапан;
9 – дроссельная заслонка второй камеры
Ускорительный насос диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.
При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8.
При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3
нагнетает топливо через шариковый клапан 2 и распылитель 1 в смесительную камеру карбюратора, обогащая горючую смесь.
Производительность насоса не регулируется и зависит только от профиля кулачка.
Нива ВАЗ 21213 карбюратор экономайзер мощностных режимов
Следующая страница»»»»»»

    1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
    22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.
    41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.
    61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.
    80.81.82.83.84.85.86.87.88.89.90.91.92.93.

Электронный экономайзер мощностных режимов для карбюратора

В карбюраторных системах состав смеси определяется сечениями жиклеров и конструкцией карбюратора. Однако конструкция карбюраторов СОЛЕКС позволяет осуществить электронное управление рядом систем карбюратора на основе анализа параметров нагрузки двигателя, что позволяет обеспечить более гибкое управление составом смеси. Такое управление может осуществляться как системами с обратной связью, функционирующей на основе информации о реальном составе смеси, получаемой от лямбда-зонда, описание которой приведено в разделе «Снижение вредных выбросов в окружающую среду», так и системами без обратной связи, реализующими требуемые характеристики на основе электрического или электронного управления сечениями топливных жиклеров. Описание такой системы рассмотрено ниже.

Одной из основных систем, требующих управления, является система экономайзера мощностных режимов, обеспечивающаю дополнительное обогащение смеси на режимах больших нагрузок. Электронное управление экономайзером мощностных режимов во многом аналогично электронному управлению составом смеси в системах электронного управления смесеобразованием и с точки зрения карбюратора осуществляется с помощью тех же самых исполнительных устройств — актюаторов карбюратора. Особенно актуально элестронное управление экономайзером мощностных режимов для систем с двумя карбюраторами, так как она обеспечивает одновременное управление изменением состава смеси синхронно в обоих карбюраторах, чего трудно добиться в отдельных карбюраторах при управлении экономайзером разрежением из впускного коллектора.

Для управления актюаторами главной дозирующей системы карбюраторов в простейшем случае можно использовать сигнал управления электромагнитным клапаном ЭПХХ от МПСЗ, изменив соответствующим образом структуру прошивки в соответствии с ее описанием в разделе «Микропроцессорная система зажигания (МПСЗ )». В этом случае клапан-актюатор холостого хода либо постоянно открыт при работе двигателя, либо управляется обычным блоком управления ЭПХХ соответствующей модификации карбюратора СОЛЕКС, а актюатор главной дозирующей системы открывается по сигналам от МПСЗ в соответствии спрошитыми параметрами. При этом в строках страниц ПЗУ, соответствующим малым значениям разрежения (порядка ниже 25 мм рт.ст.) клапан-актюатор главной дозирующей системы открыт, а при больших значениях разрежения — закрыт. Для разных прошивок, переключаемых посредством октан-корректора, можно установить разные пороги разрежения для включения экономайзера, обеспечив тем самым различный режим вождения (нормальный , экономичный или спортивный). Сечение топливного жиклера актюатора выбирается в этом случае исходя из максимальной производительности экономайзера (см . характеристики карбюратора 21041-31 в разделе «Основные тарировочные характеристики карбюраторов ДААЗ типа СОЛЕКС»). В более сложных системах возможно осуществит плавное изменение проходных сечений жиклера актюатора главной дозирующей системы изменением скважности управляющего сигнала на основе величины разрежения, получаемого с контакта 4 блоку управления МПСЗ.

В качестве карбюратора, осуществляющего электронное управление экономайзером, наиболее удобно испльзовать карбюратор СОЛЕКС 21053-1107010-53, имеющий оба актюатора и достаточно подходящие сечения больших диффузоров, с учетом замены жиклеров в актюаторах холостого хода и главной дозирующей системы. Однако эти карбюраторы достаточно редко встречаются и, кроме того, практически любой карбюратор СОЛЕКС можно модернизировать для осуществления электронного управления экономайзером мощностных режимов. Наиболее подходящим для двигателем большого рабочего объема является карбюратор СОЛЕКС 21041-1107010-10, имеющий наибольшие среди карбюраторов СОЛЕКС сечения больших диффузоров. Доработка экономайзера мощностных режимов заключается в отворачивании крышки экономайзера, удалении крышки, диафрагмы и поддиафрагменной пружины экономайзера, выворачивании топливного жиклера экономайзера и установке через бензомаслостойкую прокладку специального переходника на место крышки экономайзера. Актюатор главной дозирующей системы заворачивается в переходник с обратной стороны. Специальный штырь в середине переходника при установке нажимает на шариковый клапан экономайзера, обеспечивая его постоянное открывание независимо от разрежения, а собственно открывание и закрывание экономайзера осуществляется клапаном актюатором, определюяющим также и проходное сечение жиклера.

Ниже показан внешний вид переходника экономайзера:

Внешний вид карбюратоа СОЛЕКС 21041-1107010-61 с электронным экономайзером мощностных режимов на основе клапанов-актюаторов, установленных через переходник, показан ниже:

Чертеж для изготовления переходника экономайзера приведен ниже:

Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Назначение экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс

Экономайзер мощностных режимов карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 и их модификаций предназначен для дополнительного обогащения топливной смеси, поступающей в карбюратор на режиме мощностных нагрузок.

Это обогащение позволяет увеличить мощность и приемистость двигателя автомобиля при нажатии на педаль «газа».

— Устройство экономайзера мощностных режимов

Вот схема экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.

Схема экономайзера мощностных режимов карбюратора Солекс 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099

Подобная схема имеется во многих руководствах по ремонту. Нас больше будут интересовать видимые элементы экономайзера, доступ к выходам его каналов и жиклеров. Знание этих особенностей поможет в его ремонте. Если вывернуть винты крепления крышки корпуса экономайзера то мы увидим вот такую картину.

Детали экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс

— Принцип действия экономайзера мощностных режимов карбюратора Солекс

Во время работы двигателя автомобиля на холостом ходу дроссельная заслонка первой камеры карбюратора закрыта. Под ней создается сильное разрежение. Через отверстие воздушного канала экономайзера, находящееся ниже кромки дроссельной заслонки, оно попадает в корпус экономайзера, в пространство за диафрагмой и под его воздействием, преодолевая сопротивление пружины, диафрагма оттягивается назад, в сторону крышки корпуса. Шариковый клапан закрыт. При нажатии на педаль газа через камеры карбюратора проходит большой объем воздуха и разрежение в воздушном канале и за диафрагмой падает. Диафрагма перемещается вперед и своим толкателем нажимает на шарик клапана, открывая его для поступающего из поплавковой камеры топлива. Топливо выталкивается диафрагмой через топливный жиклер и канал в эмульсионный колодец.

Также активному его перемещению способствует разрежение у носика распылителя диффузора, заставляющее топливо перемещаться в эмульсионный колодец. За счет этого объем топлива поступающего в эмульсионный колодец возрастает, топливная смесь, попадающая в цилиндры двигателя обогащается. Водитель ощущает, при нажатии на педаль газа увеличение мощности и приемистости двигателя. Следует отметить, что экономайзер мощностных режимов карбюратора 2108 Солекс вступает в работу при практически полностью нажатой педали «газа».

Примечания и дополнения

Подробнее о проверке и ремонте экономайзера можно узнать на странице: «Проверка и ремонт экономайзера мощностных режимов карбюратора 2108 Солекс».

Жиклер ЭМР 35 на карбюратор Солекс (топливный жиклер экономайзера мощностных режимов)

  • В наличии
ДеньВремя работыПерерыв
Понедельник11:00 — 16:0013:00 — 14:00
Вторник11:00 — 16:0013:00 — 14:00
Среда11:00 — 16:0013:00 — 14:00
Четверг11:00 — 16:0013:00 — 14:00
Пятница11:00 — 16:0013:00 — 14:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Украина, Для оперативной связи используйте чат или Вайбер

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 15 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется за счет покупателя.

Заявки на повернення приймаються виключно через сайт, Viber або електронну пошту. Цілісний товар можна повернути протягом зазначеного терміну та отримати повернення коштів, за умови що було збережено його якості та товарний вид. Товар з пошкодженнями підлягає поверненню тільки у випадку якщо одержувачем було складено відповідний акт при отриманні товару, або у випадку відмови від отримання. Секс іграшки та товари для дорослих поверненню та обміну не підлягають, за виключенням ситуацій коли клієнт відмовився від товару при отриманні. Якщо в описі товару зазначені додаткові умови чи правила повернення товару – їх слід вважати доповненням до даних умов.

Описание

Замена жиклера экономайзера мощностных режимов — это один из самых простых и доступных способов сделать автомобиль мощнее без перерасхода топлива.

Экономайзер мощностных режимов — это система, которая подает дополнительное топливо в мотор на полном газу (режим «газ в пол»), на обычных режимах езды она не включается. Таким образом вы получаете возможность сделать машину шустрее в режиме форсажа без перерасхода топлива при гражданской езде.

В природе встречается четыре калибра этих жиклеров:
35
40
45
60

С целью форсажа можно поменять ваш заводской жиклер на жиклер, который на одну ступень выше (если был 35 — поставить 40, и т. д.).
Если мотор был форсирован, либо карбюратор Солекс установлен на мотор от иномарки, то можно поставить на 2 ступени выше.

Гарантия качества

Мы продаём проверенный, качественный товар.

Мы даём вам гарантию: данный товар можно вернуть в течении 15 дней и получить деньги обратно, при условии что вы сохранили его качества и товарный вид.

Избегайте дешевых подделок и бракованной уценки от хитрых продавцов.

Наша компания успешно работает в интернете с 2008 года и имеет сотни положительных отзывов от клиентов.

Ссылка на основную публикацию
Adblock
detector
